Pro's Pro COMBAT-handleiding

Inleiding

Hartelijk dank voor het vertrouwen dat u in ons heeft gesteld door onze bespanmachine te kopen en we hopen dat u er veel plezier aan beleeft.
Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis.
De bespanmachine is uitsluitend bedoeld voor het bespannen van tennisrackets of, met optionele accessoires, squash- en badmintonrackets met behulp van een geschikte snaar.

BELANGRIJKE OPMERKINGEN

BESCHRIJVING VAN HET APPARAAT

Leveringsomvang
De Combat wordt geleverd in 1 doos.
Afmetingen doos: ca. 830*450*410 mm, gewicht ca. 27,82 kg

De doos bevat:

• 1 basisplaat incl. klemkorf (draaitafel) met 6-punts framefixatie en hefboomsysteem
• Gewicht
• 1 klein doosje met accessoires: Dit bevat

1. 2 houdtangen (binnenkant van de bekken bekleed met diamantpoeder)
2. Schroef voor gewichtbevestiging
3. Schroef voor het bevestigen van de draaitafel
4. Inbussleutelset
5. 2 hartkopbevestigingen voor het bespannen van badmintonrackets

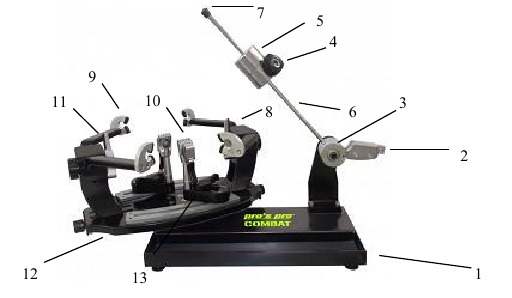

1. Machinebasis
2. Snelontgrendeling
3. Trommel
4. Schroef voor gewichtbevestiging
5. Gewicht
6. Hefboom
7. Eindkap hefboomarm
8. Steunarm
9. Framefixatie
10. Houdtang
11. Hartkopfixatie
12. Draaitafel
13. Onderdeel van de tang

Structuur
Haal de machine uit de verpakking en plaats deze op een vlakke, stabiele ondergrond.

1. Draai de draaitafel en zet de hendel recht. De hendel kan voor transport worden vastgezet. Open indien nodig de inbusschroef - zoals vermeld onder punt 4 - om deze los te maken.

2. Plaats de schroef voor gewichtbevestiging in het daarvoor bestemde gat in het gewicht. Let op! Als u squash- of badmintonrackets bespant, moet u het gewicht splitsen. Alleen het bovenste deel (zie illustratie) mag op de hefboomarm worden geschoven.

3. Schuif het gewicht op de hendel en bevestig de eindkap aan het uiteinde. LET OP: Zorg er bij het aandraaien van de stelschroef van het gewicht voor dat de schroef zich niet boven (maar tegenover of aan de zijkant van) de gewichtsschaal bevindt, anders raakt deze beschadigd!

4. Neem nu een inbussleutel en draai de inbusschroef weer vast om de valbeveiliging van de hendel te bevestigen. (De veiligheidspal voorkomt dat de hendel op de klemkooi valt). De hefboomarm heeft nu een bepaalde radius waarin deze kan worden verplaatst.
   De twee houdklemmen moeten nu in de bases worden geplaatst:

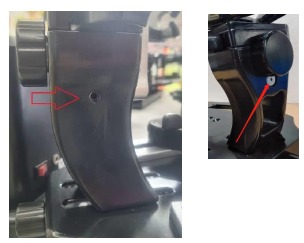

   De hartkopbevestigingen voor het bespannen van tennisrackets zijn af fabriek gemonteerd. Als u deze wilt vervangen, opent u de inbusschroef aan de zijkant van de steunarm en trekt u de fixatie eruit. Zorg er bij het plaatsen van de andere fixatie voor dat het uiteinde van de fixatie niet uit de achterkant van de arm steekt.



De snaar plaatsen & bespannen
Gebruik de centrale stelschroeven om de positie van de steunarmen en de zijarmen aan te passen aan de racketvorm. Het racket moet worden omsloten door de framefixaties en de hartkopfixaties. LET OP: Oefen niet te veel kracht uit, omdat dit het racket kan beschadigen!

Stel nu het gewenste gewicht in.
Het gewenste bespangewicht kan worden afgelezen van de schaal onder het gewicht aan de kant die naar de machine is gericht (zie pijl).
Er zijn 2 schalen (de hogere voor het aflezen van het bespangewicht voor het bespannen van tennisrackets, de schaal met de lagere waarden voor het aflezen van het bespangewicht voor het bespannen van badmintonrackets - het gewicht moet worden gedeeld bij het bespannen van badmintonrackets)!

Plaats de snelontgrendelingshendel in een horizontale positie en de hefboomarm iets erboven. Plaats de snaar in de snelontgrendeling en druk de bekken iets samen. Til nu de hefboomarm iets op en laat deze voorzichtig los zodat deze iets naar beneden valt. Bij het optillen van de hefboomarm moet de snelontgrendeling met de andere hand worden vastgehouden, zodat deze niet synchroon met de hefboomarm omhoog beweegt. Herhaal het optillen van de arm totdat deze vanzelf in de horizontale, d.w.z. gemarkeerde, positie blijft staan (BELANGRIJK Onder GEEN enkele omstandigheid mag u de hefboomarm naar beneden duwen! Deze mag alleen door de zwaartekracht naar beneden vallen).

Zodra het gewenste gewicht is bereikt (zie rode pijl), klemt u de snaar vast met de tang en zet u de hefboomarm terug in de oorspronkelijke positie met de snelontgrendeling.

Praktische tips & aanwijzingen

Houdtang:
Houd er rekening mee dat de zwarte O-ring een essentieel onderdeel is van de houdklem. Verwijder deze in geen geval!
De afstand tussen de bekken kan worden aangepast aan de gewenste snaardikte met behulp van het instelwiel op de houdklem.

Tangonderdelen (basis):
U moet eerst de houdklem optillen en de snaar vastklemmen. De hendel aan de onderkant van de basis kan vervolgens worden gesloten om de basis aan de rail te bevestigen. Om de basis los te maken, opent u eenvoudigweg de tang en laat u deze vallen. Het vergrendelingsmechanisme opent dan automatisch: Raadpleeg de verdere informatie onder Probleemoplossing als de basis niet meer correct kan worden bevestigd.

Draaitafel vergrendelen:

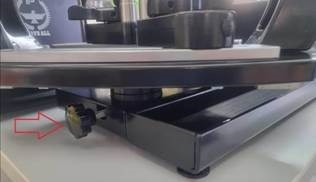

Om de positie van de klemkooi te fixeren, draait u de schroef aan de linkerkant onder de kooi.

PROBLEEMOPLOSSING

De onderste delen van de tang aanpassen

Als u de basis niet op de rail vastzet, moet deze worden aangepast. Ga hiervoor als volgt te werk:

1. Plaats het onderste deel van de tang verticaal op de rail.

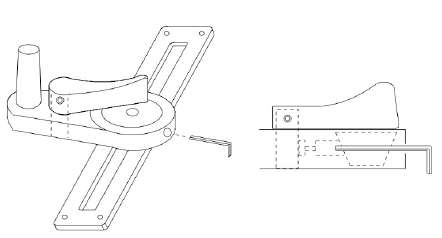

2. Steek een 3 mm inbussleutel in het daarvoor bestemde gat, zoals afgebeeld.
3. Als het onderste deel van de tang niet gemakkelijk op de rail kan worden geschoven, draai dan de inbussleutel iets naar links. Als het onderste deel van de tang niet op zijn plaats kan worden vastgezet, draai dan de inbussleutel iets naar rechts.
4. Gebruik niet te veel kracht!
5. Als het onderste deel van de tang helemaal niet kan worden verplaatst, zet u de hendel in de middelste stand. Als er te veel speling op de hendel zit, draai dan de schroef iets naar rechts. Als de speling te klein is, draai hem dan naar links.
6. Verwijder vervolgens de inbussleutel en probeer het onderste deel van de tang op de rail te bevestigen. Als dit niet mogelijk is, herhaalt u het proces.

Steunarm

Als het racket na het bespannen niet uit de houder (klemkooi) kan worden verwijderd omdat de centrale schroef vastzit, verwijder dan de hartkopfixatie en beweeg de armen van elkaar af. Het racket kan dan worden verwijderd.

Dit kan de volgende oorzaken hebben:

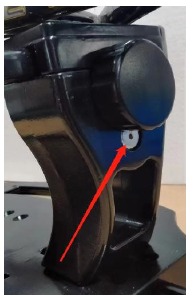

Controleer of het uiteinde van de hartkopfixatie iets uitsteekt en duw deze indien nodig iets naar binnen.

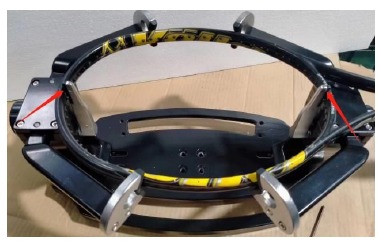

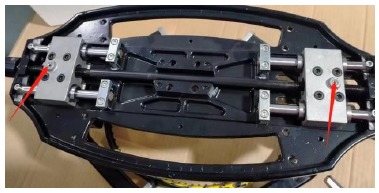

Een of beide armen zijn onder een hoek gemonteerd. Draai in dit geval alle 4 de schroeven aan de onderkant waarmee een steunarm is gemonteerd los, breng de arm in de middelste positie en zet de 4 schroeven aan de onderkant weer vast.

Controleer voor elk bespanproces of de hart-/kopfixaties daadwerkelijk het racket raken.

De vrijloopveer vervangen

Als de vrijloopveer is losgeraakt of gebroken, moet deze opnieuw worden geplaatst of vervangen. U zult dit merken als de snelontgrendeling ook tegen de klok in kan worden bewogen.

1. Eerst moet u de centrale schroef op de trommel (onder tegenkracht) losdraaien om de trommel eraf te halen (rode pijl)

2. De trommel bestaat uit twee delen en de vrijloopveer bevindt zich ertussen. Verwijder deze.

3. Plaats de nieuwe veer op dezelfde manier - als u de veer niet in zijn geheel over het binnenste deel van de trommel kunt trekken, trek dan de windingen van de veer één voor één over.

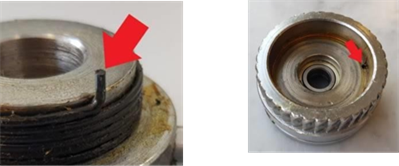

4. Er zit een klein gat in één helft van de trommel waarin het uitstekende deel van de veer moet worden gestoken.

5. Zodra de veer correct is geplaatst, duwt u beide delen van de trommel weer in elkaar. Het is nu belangrijk dat de twee trommelhelften constant tegen elkaar gedrukt blijven totdat ze weer aan de hefboomarm zijn bevestigd.
6. Zet de trommel vervolgens weer vast met de grote schroef.

Waarschuwingen en veiligheidsinstructies

Lees voor uw eigen veiligheid en een correct gebruik de gebruikershandleiding zorgvuldig door, inclusief de waarschuwingen, voordat u de machine voor de eerste keer monteert en gebruikt. Om onnodige fouten en ongelukken te voorkomen, is het essentieel dat alle personen die het apparaat gebruiken voldoende bekend zijn met de werking en de veiligheidsvoorzieningen. Bewaar deze handleiding op een veilige plaats en zorg ervoor dat deze altijd bij het apparaat blijft.

Veiligheid van kinderen en gevoelige personen
Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of personen zonder ervaring en kennis van het apparaat.

Het apparaat mag alleen door volwassenen worden bediend. Het apparaat mag ALLEEN met een veiligheidsbril worden bediend!

• Er bestaat verstikkingsgevaar, houd al het verpakkingsmateriaal buiten het bereik van kinderen.

Installatie Belangrijk!

• Pak het apparaat uit en controleer het. Als het beschadigd is, neem dan onmiddellijk contact op met de dealer waar u het apparaat hebt gekocht. Bewaar in dit geval al het verpakkingsmateriaal.

Installatie van uw nieuwe apparaat:

• Lees de gebruiksaanwijzing zorgvuldig door voordat u het apparaat voor de eerste keer gebruikt en bewaar deze voor toekomstig gebruik.
• Plaats het apparaat op een droge plaats om schade door vocht te voorkomen.
