Plus CB+ handleiding

Bevestiging van de verpakking van de hoofdeenheid

Deze voorbereidingshandleiding vermeldt alleen de inhoud van de verpakking van de hoofdeenheid.
Raadpleeg voor andere verpakkingen de instructies die bij elke verpakking zijn gevoegd.
De inhoud van de verpakking van de hoofdeenheid is als volgt. Controleer dit voor gebruik.

• Hoofdeenheid ×1

• Bedieningspaneel ×1
  (wordt bevestigd aan de hoofdeenheid)

• Markeerbak ×1
  (wordt bevestigd aan de hoofdeenheid)

• Kabelafdekking ×1
  (bedekt de USB-kabel tussen de hoofdeenheid en het bedieningspaneel)

• Kabelclip ×1
  (zet de USB-voedingskabel vast aan het bedieningspaneel)

• M4×12 zelftappende schroef ×1
  (voor kabelafdekking)

• M4×40 zelftappende schroef ×1
  (voor bedieningspaneel)

• Speciale markers (zwart/rood) ×1 elk

• 4-zijdige gum ×1
  (draai het sponskussen wanneer het vuil is)


Accessoires:

• USB-voedingsadapter ×1
  (*Alleen voor dit product*)

• USB-voedingskabel ×1
  (*Alleen voor dit product*)


Documenten:

• Veiligheidsvoorschriften ×1
  (Verplichte lectuur)
• Voorbereidingshandleiding ×1
  (dit document)
• Garantiekaart ×1

Gebruikershandleiding is niet inbegrepen.

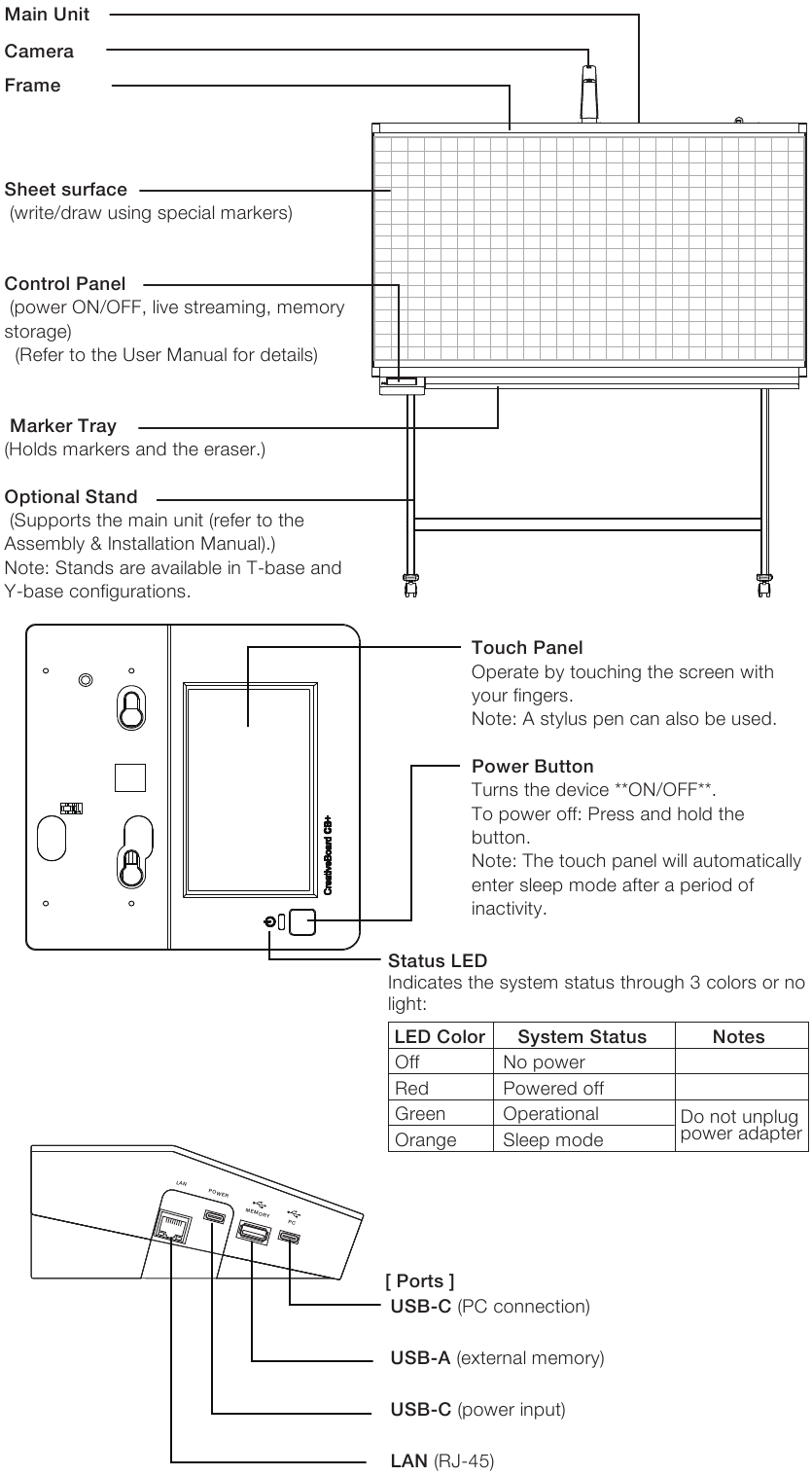

Namen van componenten

Opmerking:
Raadpleeg voor aansluitmethoden van elke poort de bijlage in de montage-/installatiehandleiding of de gebruikershandleiding.

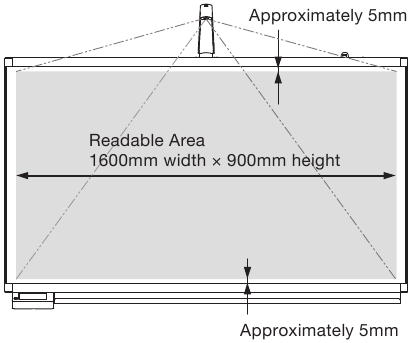

• Specificaties leesbaar gebied
  Het scanbare bereik wordt aangegeven door het grijs gearceerde gebied.
  Inhoud die buiten dit gebied is getekend, wordt mogelijk niet vastgelegd tijdens het afdrukken/opslaan.

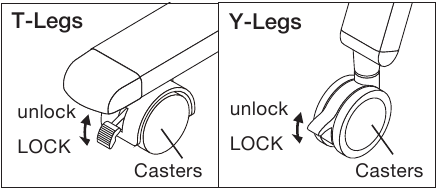

• Caster vergrendel-/ontgrendelmechanisme
  Na installatie van het apparaat op de standaard:
  Vergrendel de wielen door de hendel omlaag te drukken (voorkomt beweging tijdens gebruik).
  Ontgrendel de wielen door de hendel omhoog te duwen (maakt verplaatsing mogelijk).


Installatie-informatie

Het installatieoverzicht en de referentiehandleidingen zijn als volgt.
Houd er rekening mee dat de wandinstallatie moet worden uitgevoerd door een professional (tegen betaling).

Lees voor de installatie zorgvuldig de afzonderlijke "Veiligheidsvoorschriften" en installeer correct. Onjuiste installatie kan brand, letsel of storingen veroorzaken.

Opmerking:
Raadpleeg voor montage-instructies de "Montage- en installatiehandleiding" of de "Gebruikershandleiding".

Opmerkingen over de standaardinstallatie

• Draag de hoofdeenheid met twee of meer personen. Vallen of kantelen kan onverwachte verwondingen veroorzaken.
• Druk op de onderste kant van de hendel van de zwenkwielvergrendeling op de standaard om de zwenkwielen vast te zetten. Als de standaard beweegt tijdens het verwijderen of installeren, kan dit onverwachte verwondingen veroorzaken.
• Wanneer u de hoogte van de hoofdeenheid wijzigt, trekt u de USB-voedingsadapter uit het stopcontact en koppelt u alle aansluitkabels los van de in-/uitgangsterminals van de hoofdeenheid. Het verwijderen van de hoofdeenheid terwijl deze is aangesloten, kan ervoor zorgen dat de standaard omvalt en onverwachte verwondingen veroorzaakt.
• Druk op de onderste kant van de hendel van de zwenkwielvergrendeling op de standaard om de zwenkwielen vast te zetten. Als de standaard beweegt tijdens het verwijderen of installeren, kan dit onverwachte verwondingen veroorzaken.

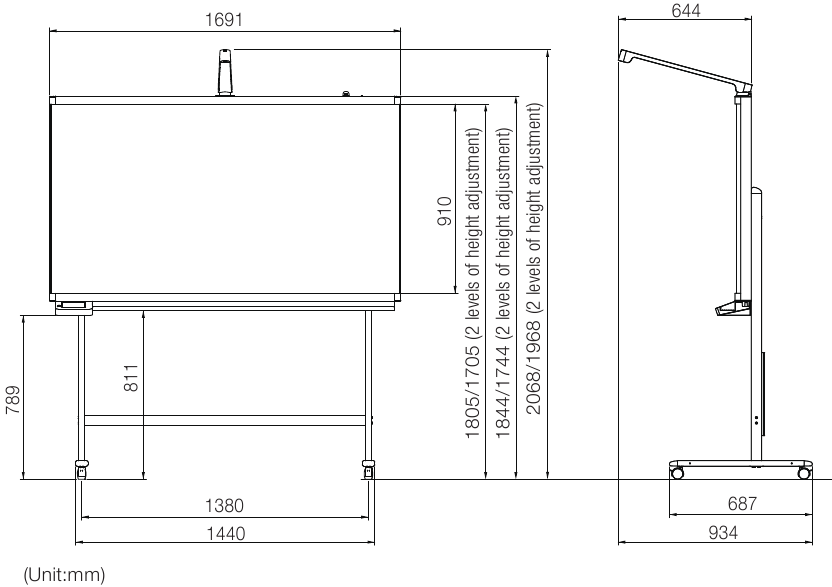

Externe weergave van de T-pootset

(Er is keuze uit twee installatiehoogtes.)
Het korte uiteinde van de T-poot (caster bar) bevindt zich achter de standaard.

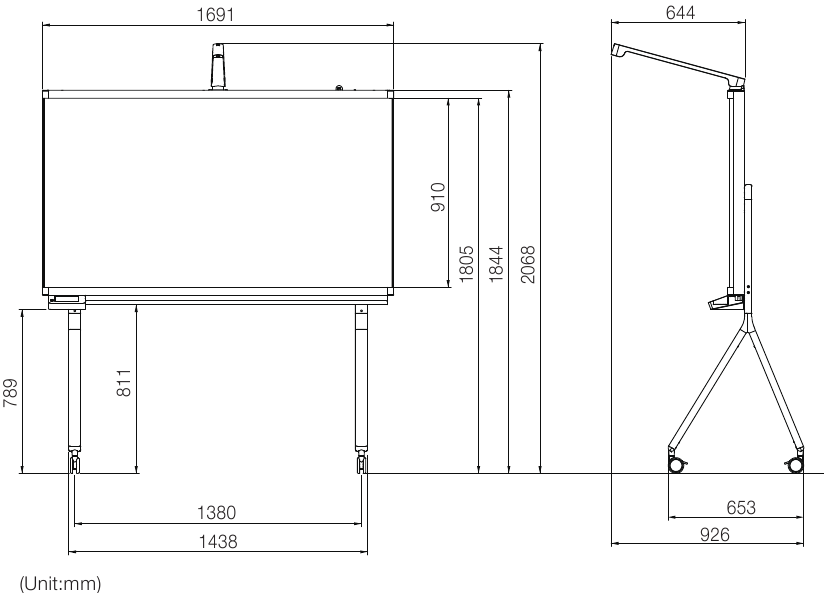

Externe weergave van de Y-pootset

(De installatiehoogte is vast op één positie.)
De Y-vormige poot zonder de haak bevindt zich achter de standaard.

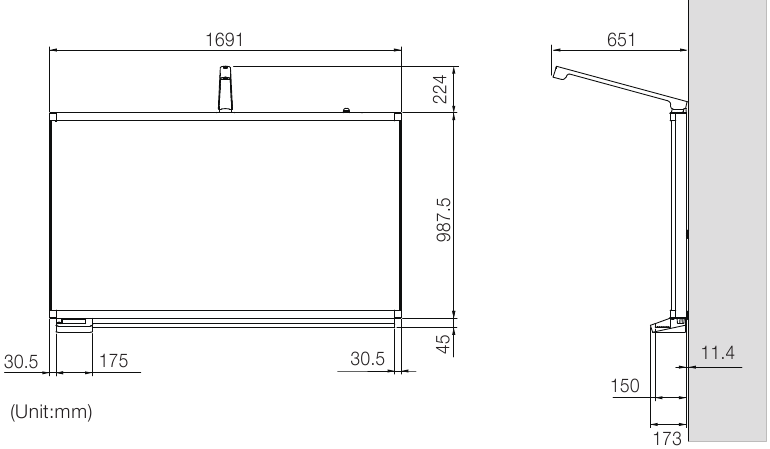

Uiterlijkdiagram wandmontage

(De installatiehoogte kan op elk gewenst niveau worden vastgezet.)
Het diagram toont de wandmontagebeugel die aan de muur is bevestigd.

• Gebruik de USB-voedingsadapter en USB-voedingskabel.
• Wanneer u dit product (inclusief accessoires) buiten het land brengt, dient u de toepasselijke wetten te controleren, zoals de Wet deviezen en buitenlandse handel, de U.S. Export Administration Regulations en de Radio Law.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Plus CB+ handleiding

Beschikbare talen
