Predator Raptor-handleiding

INLEIDING

GEFELICITEERD met de aankoop van een van de meest geavanceerde powersport-accu's ter wereld. De Predator Raptor-serie is ontwikkeld als de meest voor de hand liggende powersport-accu wanneer alleen het beste goed genoeg is.
Predator Raptor-accu's gebruiken Lithium Iron Phosphate (LiFePO₄)-cellen om de hoogste niveaus van prestaties, veiligheid en levensduur te garanderen. De hogere energiedichtheid van LiFePO₄-cellen zorgt ervoor dat deze accu's superieure startkracht leveren met een fractie van het gewicht van traditionele loodzuuraccu's. Hun hogere spanning onder belasting levert ook meer startkracht, wat elke keer dat u uw motor start te horen is. LiFePO₄-accu's zijn veiliger dan andere lithium-ionaccu's omdat ze onbrandbaar en lekvrij zijn en niet vatbaar zijn voor thermische instabiliteit.

FUNCTIES

De Predator Raptor-serie is uitgerust met een lijst met functies die ze superieur maken aan andere conventionele powersport-accu's die beschikbaar zijn:

• Lichtgewicht
  Minder dan de helft van het gewicht van een gelijkwaardige loodzuuraccu
• Hogere startkracht
  Hogere spanning onder belasting levert meer startkracht
• Lage zelfontlading
  Voor een langere opslagduur
• Lekvrij
  Geen zuur of vloeistof in de accubak
• Verhoogde levensduur
  Meer dan 3 keer de levensduur in vergelijking met een loodzuuraccu
• Geïntegreerd BMS
  Beheert en beschermt de accu actief
• SOC-indicator
  Geïntegreerde laadtoestandindicator
• Aan/uit-knop
  Hiermee kan de gebruiker de accu AAN en UIT zetten
• HyperFlex-montagesysteem
  Vierpolige aansluitingen en EVA-verpakkers zorgen ervoor dat elk model een verbazingwekkend aantal accugroottes kan vervangen.
• Automatische winterslaap
  De accu gaat in de winterslaap om energie te besparen, zodat er voldoende vermogen is om uw voertuig te starten wanneer deze opnieuw wordt geactiveerd. Het is alsof u een ingebouwde jumpstarter hebt!
• Shake to Wake-technologie
  Een sensor aan boord zorgt ervoor dat een in winterslaap verkerende accu opnieuw kan worden geactiveerd door de accu simpelweg te bewegen of te schudden
• Bedrijfsmodus
  De accu heeft twee bedrijfsmodi: Normaal en Intelligent. In de intelligente modus kan de winterslaapfunctie worden gebruikt om de opslagduur van de accu te verlengen en een vermogensreserve te behouden om uw voertuig te starten wanneer de accu opnieuw wordt geactiveerd
• Bluetooth-connectiviteit
  Met de Predator Raptor-app kunt u de accu controleren, op afstand AAN en UIT zetten en ook een reeks accu-instellingen aanpassen, waaronder de bedrijfsmodus, winterslaapinstellingen en Shake to Wake-gevoeligheid
• Datalogboek
  Het BMS houdt een historisch overzicht bij van alle motorstarts en BMS-beveiligingsgebeurtenissen die de accu heeft ondervonden

INSTALLATIE

1. Controleer of de spanning van de accu die wordt vervangen 12 volt (12V) is.
2. Controleer de polariteit van de accu die wordt vervangen.
3. Verwijder de beschermende poolkappen van de zijkant van de Predator Raptor-accu om overeen te komen met deze configuratie.
   OPMERKING: Als de accu die wordt vervangen hoger is dan de Predator Raptor-behuizing, kunt u de meegeleverde EVA-verpakkers gebruiken om de hoogte van de Predator Raptor-accu aan te passen.
4. Het wordt aanbevolen om de Predator Raptor-accu uit te schakelen voordat u deze installeert. Dit kan worden gedaan met behulp van de knop op de bovenkant van de accu (zie het gedeelte Handmatige bediening) of met behulp van de app (zie het gedeelte Monitorscherm)
5. Voordat u de accu installeert, is het belangrijk dat de aansluitingen schoon en vrij van corrosie zijn.
   OPMERKING: Vuile aansluitingen kunnen leiden tot slechte start- en laadprestaties
   OPMERKING: Het gebruik van accuspoolspray wordt niet aanbevolen. Als poolcorrosie een probleem is, gebruik dan een kleine hoeveelheid vaseline op de polen en kabelschoenen voordat u de aansluitingen maakt.
6. Sluit de accu met de accu uitgeschakeld aan op het voertuig en zorg ervoor dat de polariteit correct is.
   OPMERKING: Zorg ervoor dat u de schroeven niet te strak aandraait.
7. U kunt de accu nu AAN zetten en het verschil horen telkens wanneer u de motor start!

BEDIENINGSAANWIJZINGEN

ALARMEN:
Als uw voertuig is uitgerust met een alarm, kan het alarm worden geactiveerd wanneer de accu na de winterslaap opnieuw wordt geactiveerd. Zorg er altijd voor dat u de sleutel in de buurt hebt, zodat het alarm kan worden uitgeschakeld. Als u wilt dat uw alarm altijd actief is, moet uw Raptor-accu in de NORMALE modus worden gezet. Voor langere opslagperioden moet een kleine, met lithium compatibele oplader zoals de REDMAX HC-12601 worden aangesloten om ervoor te zorgen dat de accu niet ontlaadt.

STROOMVERBRUIK IN RUSTSTAND:
Als uw voertuig is uitgerust met aftermarket-accessoires (bijv. alarm, GPS, USB-oplader enz.), is het mogelijk dat deze apparaten stroom verbruiken en de accu ontladen wanneer het voertuig is uitgeschakeld. Voor langere opslagperioden kunt u de Raptor-accu uitschakelen via de app of met behulp van de knop bovenop de accu, of u kunt een kleine, met lithium compatibele oplader aansluiten.

ACCUBEHEERSYSTEEM

Het geïntegreerde accubeheersysteem (Battery Management System, BMS) beschermt de accu als de omstandigheden buiten de bedrijfsparameters van de accu vallen. Het BMS beschermt de accu tegen overladen (hoge spanning), overontladen (lage spanning), overstroom, kortsluiting, hoge temperatuur en lage temperatuur.

BLUETOOTH-APP

Met de Predator Raptor Bluetooth-app kunt u communiceren met het accubeheersysteem (BMS) aan boord om de status van de accu te controleren. U kunt er ook aanpassingen mee aanbrengen aan de bedieningsinstellingen van het BMS.
Het kan worden gedownload via de Play Store (Android) of App Store (Apple). Zoek naar 'Predator Raptor'.
De volgende pagina's doorlopen elk scherm van de app en de weergegeven informatie, en leggen ook alle aanpassingen uit die kunnen worden aangebracht.

1. Om verbinding te maken met de accu, opent u de Predator Raptor-app en selecteert u de accu in de lijst.

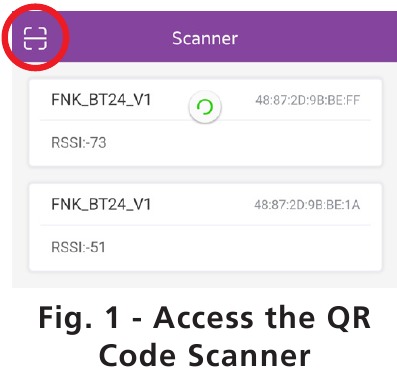

2. Als u de accu niet in de lijst ziet, selecteert u het [-]-symbool in de linkerbovenhoek van het scannerscherm.

3. U kunt mogelijk worden gevraagd om de app toestemming te geven om de camera van het apparaat te gebruiken - u moet dit bevestigen.
4. Zodra de camera actief is, houdt u het gemarkeerde gebied op het scherm boven de QR-code boven op de accu (zie afb. 2) zodat deze kan worden gescand.

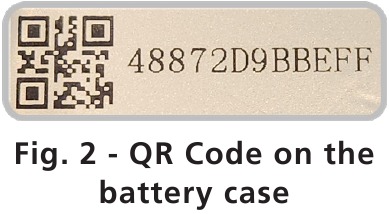

De accu heeft een QR-code-etiket aan de bovenkant van de accu. Er zitten ook extra QR-code-etiketten in de doos, omdat veel accu's na installatie niet gemakkelijk toegankelijk zijn. Een van deze etiketten kan ergens op het voertuig worden geplaatst waar het indien nodig gemakkelijk kan worden gescand.

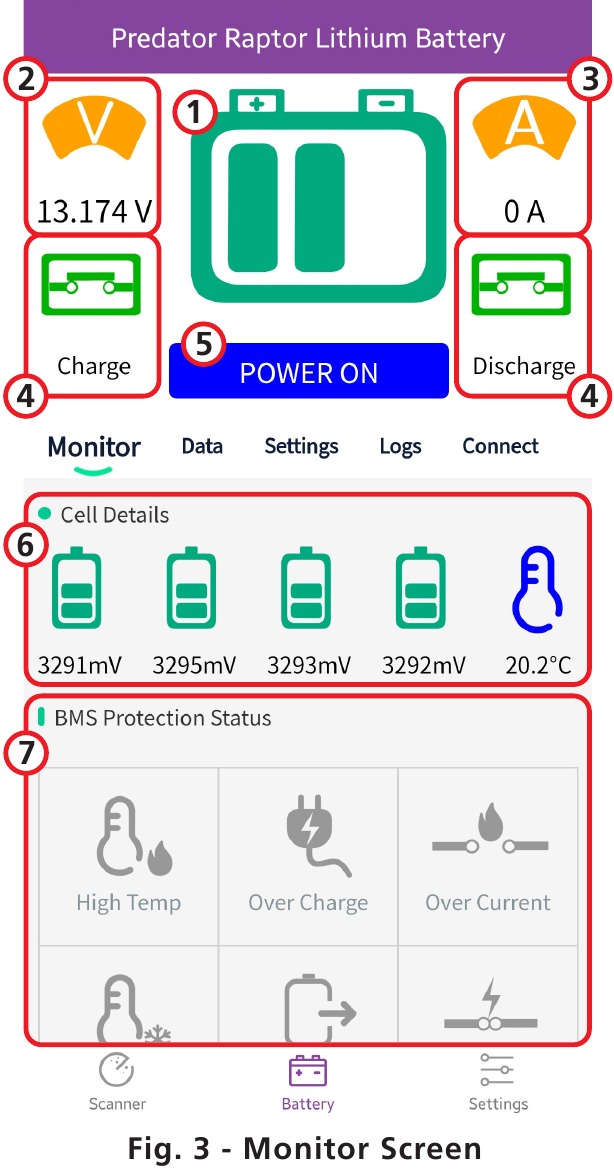

MONITORSCHERM

Wanneer de app verbinding maakt met de accu, wordt standaard het monitorscherm weergegeven (zie afb. 3).

Dit scherm toont de volgende informatie:

1. Laadtoestand (State of Charge, SoC)
   Weergegeven met het grote accusymbool bovenaan het scherm.
   Drie groene balken = Hoge SoC
   Twee groene balken = Gemiddelde SoC
   Eén groene balk = Lage SoC
   Als de accu geen balken toont en/of de omtrek van groen naar oranje verandert, is de SoC erg laag en moet de accu onmiddellijk worden opgeladen.
2. Realtime accuspanning (V)
3. Stroomsterkte (A)
   Een negatieve waarde geeft aan dat de accu wordt ontladen en een positieve waarde geeft aan dat de accu wordt opgeladen.
4. Oplaad- en ontlaadindicatoren.
   Als de accu in een normale toestand verkeert, zijn beide indicatoren groen. Als de accu overladen is, toont de oplaadindicator een rood, niet-aangesloten symbool, wat aangeeft dat de accu geen lading accepteert, maar de groene ontlaadindicator geeft aan dat het nog steeds OK is om stroom te leveren.
5. AAN/UIT-schakelaar
   Deze knop wordt gebruikt om de accu op afstand AAN en UIT te zetten. Het geeft de huidige status van de accu weer. De knop is blauw en toont 'POWER ON' wanneer de accu is ingeschakeld. Als u de accu wilt uitschakelen, drukt u op de blauwe knop 'POWER ON'. Er verschijnt een bevestigingsscherm – selecteer 'YES' (JA) om te bevestigen dat u de accu wilt uitschakelen. De knop verandert in rood en toont 'POWER OFF'. U kunt de accu weer inschakelen door op de rode knop 'POWER OFF' te drukken en de actie te bevestigen. Houd er rekening mee dat een accu niet kan worden uitgeschakeld wanneer deze wordt opgeladen of ontladen.
6. Celdetails
   Het gedeelte Celdetails toont de spanning van elke cel in de accu (er zijn 4 cellen). Aan de rechterkant van de celspanningsweergave bevindt zich de temperatuurmonitor die de interne temperatuur van de accu weergeeft.
7. Het gedeelte BMS-beveiligingsstatus.
   Als de werking van de accu normaal is, zijn deze symbolen allemaal grijs, maar als een of meer beveiligingsfuncties actief worden, veranderen ze in geel of rood.

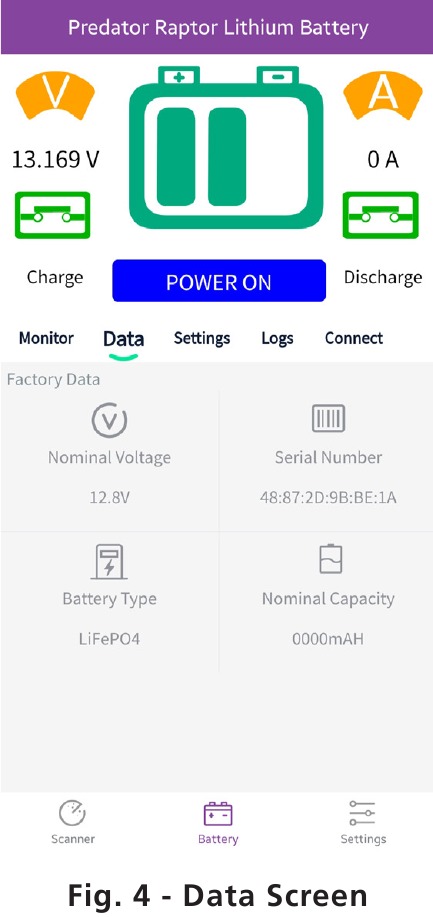

GEGEVENSSCHERM

Dit scherm toont gegevens voor de accu, waaronder de nominale spanning, het accutype, het serienummer en de nominale capaciteit.

Geen van de informatie op dit scherm kan worden gewijzigd.

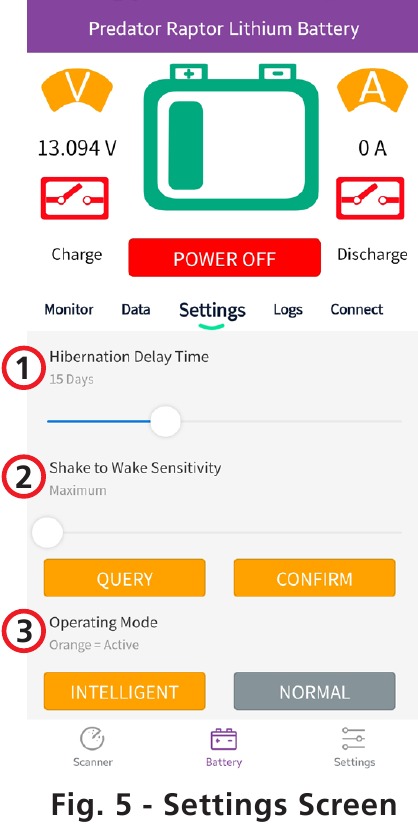

INSTELLINGENSCHERM

Dit scherm toont en kan worden gebruikt om de bedrijfsmodus en instellingen van de accu te wijzigen.

Om een wijziging in de instellingen aan te brengen, moet u eerst de knop 'QUERY' (OPVRAGEN) gebruiken om de huidige accu-instellingen te laden.
Nadat u uw wijzigingen hebt aangebracht, moet u op de knop 'CONFIRM' (BEVESTIGEN) drukken en uw selectie bevestigen om de wijzigingen in de accu op te slaan.

1. Winterslaapvertragingstijd
   Deze instelling past aan hoeveel dagen de accu wacht voordat hij in de winterslaapmodus gaat. In de winterslaapmodus is de Bluetooth-functie uitgeschakeld om accustroom te besparen. De maximale vertraging is 45 dagen.
   Om de accu opnieuw te activeren, kunt u kort op de aan/uit-knop boven op de accu drukken of de accu schudden als de Shake to Wake-functie is geactiveerd.
2. Shake to Wake-gevoeligheid
   Past de gevoeligheid aan die vereist is om de accu opnieuw te activeren in de winterslaap.
   • Maximum: zorgt ervoor dat een enkele beweging de accu activeert
   • Normaal: vereist meerdere bewegingen
   • Minimum: Vereist krachtig schudden om de accu te activeren. Gebruik deze instelling om de Shake-to-Wake-functie effectief te deactiveren.
3. Bedrijfsmodus
   Er zijn twee bedrijfsmodi: INTELLIGENT en NORMAAL. De actieve modus wordt oranje weergegeven (zie afb. 5). Mogelijk moet u omlaag scrollen om dit te zien.
   Om de bedrijfsmodus te wijzigen, selecteert u de grijze knop en bevestigt u uw selectie.
   NORMALE modus
   Deactiveert de automatische winterslaap. De accu werkt als een normale accu met standaard BMS-beveiliging (d.w.z. stroom, spanning en temperatuur). Er is geen energiereserve.
   INTELLIGENTE modus
   Activeert de automatische winterslaap. De accu gaat automatisch in de winterslaap wanneer de winterslaapvertragingstijd is verstreken. Shake to Wake is actief. De laagspanningsafsnijding is verhoogd om een energiereserve te creëren.

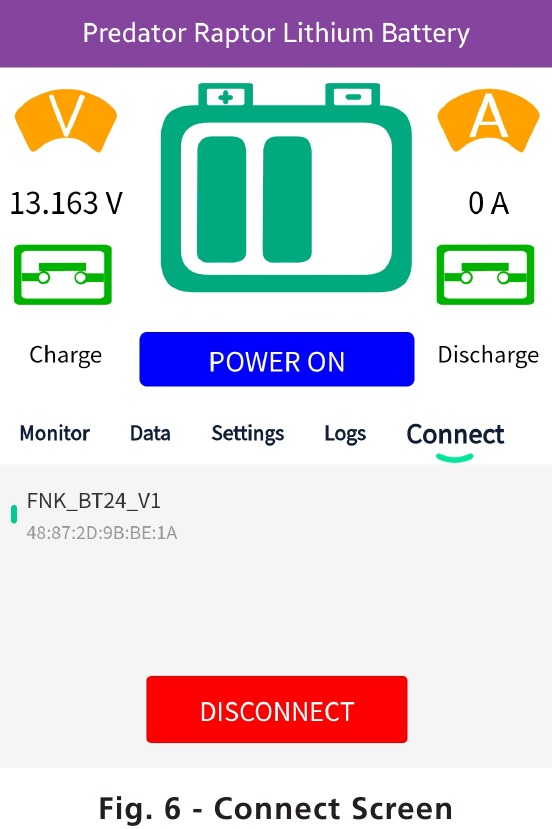

VERBINDINGSSCHERM

Met dit scherm kan de gebruiker de verbinding met de accu verbreken en opnieuw verbinden.

Als er een probleem is met het opnieuw verbinden van de app met de accu, sluit u de app volledig af op uw apparaat en opent u deze opnieuw om verbinding te maken met de accu.

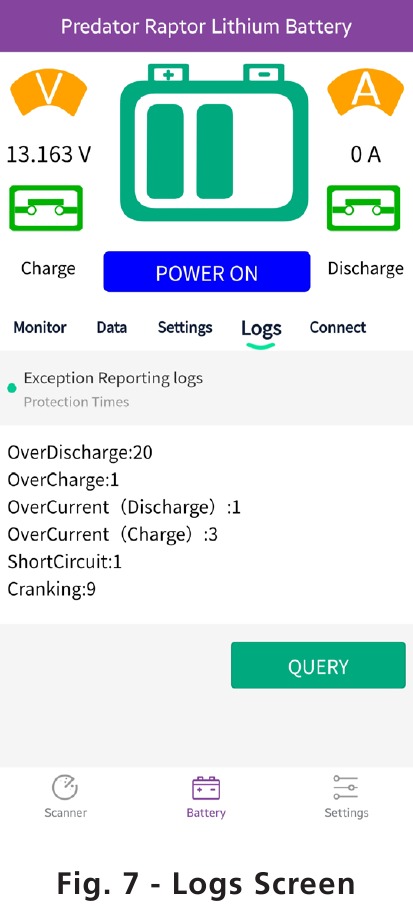

LOGBOEKSCHERM

Dit scherm toont een geschiedenis van gebeurtenissen die de accu heeft ondervonden en die het BMS heeft vastgelegd. Gebeurtenissen kunnen zijn: motorstart, kortsluiting, overontlading, overlading en overstroom

OPMERKING: Sommige voertuigen verbruiken mogelijk niet genoeg stroom bij het starten om de BMS te laten herkennen dat er een startgebeurtenis plaatsvindt.
Om de weergave bij te werken met de nieuwste informatie, selecteert u de knop 'QUERY' (OPVRAGEN) en bevestigt u uw selectie.

HANDMATIGE BEDIENING

Er zijn enkele basisfuncties die kunnen worden bediend zonder de Bluetooth-app.

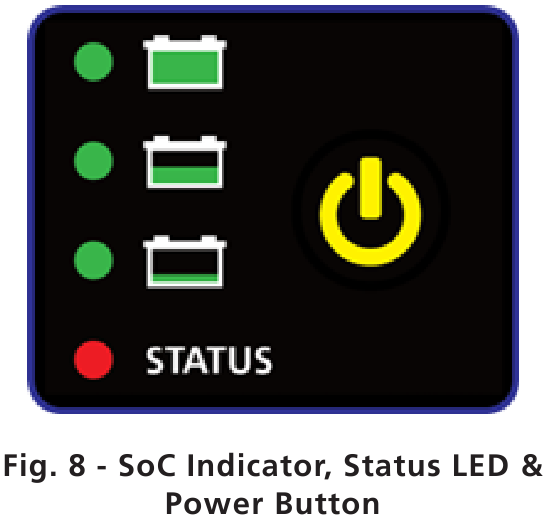

De accu kan handmatig worden AAN en UIT gezet met behulp van de gele aan/uit-knop aan de bovenkant van de accubak naast de SoC-LED's (zie afb. 8).
Als de accu AAN staat, drukt u eenmaal op de aan/uit-knop boven op de accubak en laat u deze los, gevolgd door een druk en houd vast. Alle LED-lampjes gaan branden en worden vervolgens een voor een uitgeschakeld (van boven naar beneden) terwijl de accu wordt uitgeschakeld.
Als de accu UIT staat, gebruikt u dezelfde knopdrukvolgorde om de accu AAN te zetten. De LED-lampjes gaan branden, beginnend onderaan, terwijl de accu wordt ingeschakeld.

Om de laadtoestand (State of Charge, SoC) van de accu te controleren, drukt u op de aan/uit-knop bovenop de behuizing en laat u deze los. De SoC-LED's tonen 1, 2 of 3 LED's. De SoC-indicator kan worden gebruikt om te zien of de accu AAN of UIT staat.

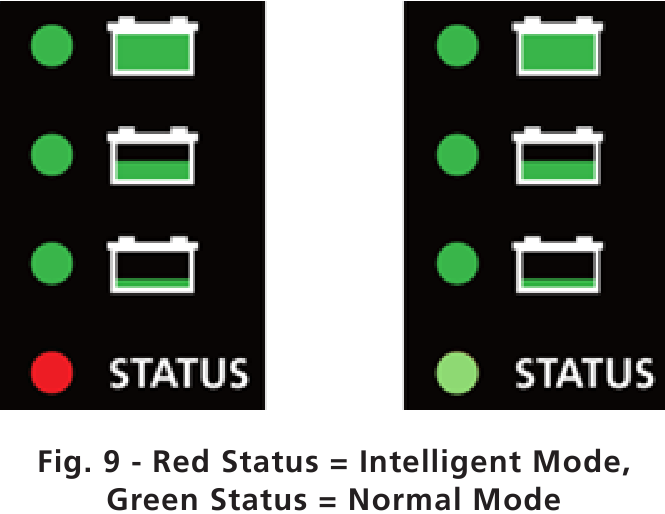

Wanneer de SoC-indicator brandt, geeft de status-LED ook de bedrijfsmodus van de accu aan:

• Als de status-LED niet oplicht met de SoC-indicator-LED's, is de accu UITGESCHAKELD
• Als de status-LED groen is, bevindt de accu zich in de NORMALE modus.
• Als de status-LED rood is, bevindt de accu zich in de INTELLIGENTE modus

SHAKE TO WAKE-TECHNOLOGIE

Wanneer de bedrijfsmodus van de accu is ingesteld op Intelligent, gaat de accu automatisch in de winterslaapstand als de in de Predator Raptor-app ingestelde winterslaapvertragingstijd is verstreken. De accu gaat ook in de winterslaap als de laadtoestand onder een vooraf bepaalde minimumwaarde komt (ongeveer 25% SoC). Dit zorgt ervoor dat er voldoende vermogen in reserve is om uw voertuig binnen 3 tot 6 maanden na de winterslaap te starten.
Shake to Wake-technologie is een unieke functie die alleen beschikbaar is in Predator Raptor-accu's. Hiermee kunt u een accu opnieuw activeren zonder dat u op een knop hoeft te drukken of een extern apparaat hoeft aan te sluiten.

• Als de Shake to Wake-instelling is ingesteld op maximaal, hoeft u de accu of het voertuig alleen maar te bewegen of te stoten om de accu opnieuw te activeren.
• Als de accu is ingesteld op normaal, zijn er 3 of 4 bewegingen nodig om de accu opnieuw te activeren.

OPMERKING: De gevoeligheid van het activeren van de accu kan afnemen wanneer deze is geïnstalleerd in grotere motorfietsen met een zachtere vering. Dit komt doordat de Shake-to-Wake-functie afhankelijk is van een schok of trilling om te activeren. Een andere manier om de accu te activeren, is door met uw hand tegen de zijkant van de motor te kloppen of te slaan in de buurt van het accucompartiment, of door de motor voorzichtig naar voren te rollen en de voorband tegen een muur of ander vast object te stoten.

EXTREME KOUDE OMSTANDIGHEDEN

Lithium Iron Phosphate-accu's hebben een breed bedrijfstemperatuurbereik, maar net als alle startaccu's nemen hun prestaties af naarmate ze 0 °C (bevriezing) naderen. Als de accu bijna of onder het vriespunt ligt en de prestaties traag zijn, moet de accu worden opgewarmd door eerst het contact in te schakelen en de koplamp van het voertuig stroom te laten verbruiken. Na 30-60 seconden kunt u proberen de motor te starten. Als de motor niet snel genoeg start, laat u het licht nog 60 seconden branden en probeert u het opnieuw. De stroomafname van de koplamp plus de motorstart genereert warmte en warmt de cellen op. Na 60 seconden zou u voldoende vermogen moeten hebben om de motor te starten.
Als de accu continu wordt gebruikt bij vriesweer, wordt een accuverwarmer aanbevolen.

Predator Raptor-accu-specificaties**

^* C verwijst naar de nominale accucapaciteit in ampère (d.w.z. 1C voor een 18Ah-accu is 18A)
^** Raadpleeg voor gedetailleerde specificaties de individuele productgegevensbladen voor elke accugrootte.

INHOUD VAN DE DOOS

• Predator Raptor LiFePO 4-accu
• Gebruiksaanwijzing
• Schroeven voor de montage van de accupool
• Predator Raptor-sleutelhanger
• HyperFlex EVA-afstandsstukken (indien van toepassing)
• QR-code-stickers (2)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Predator Raptor-handleiding

Beschikbare talen
