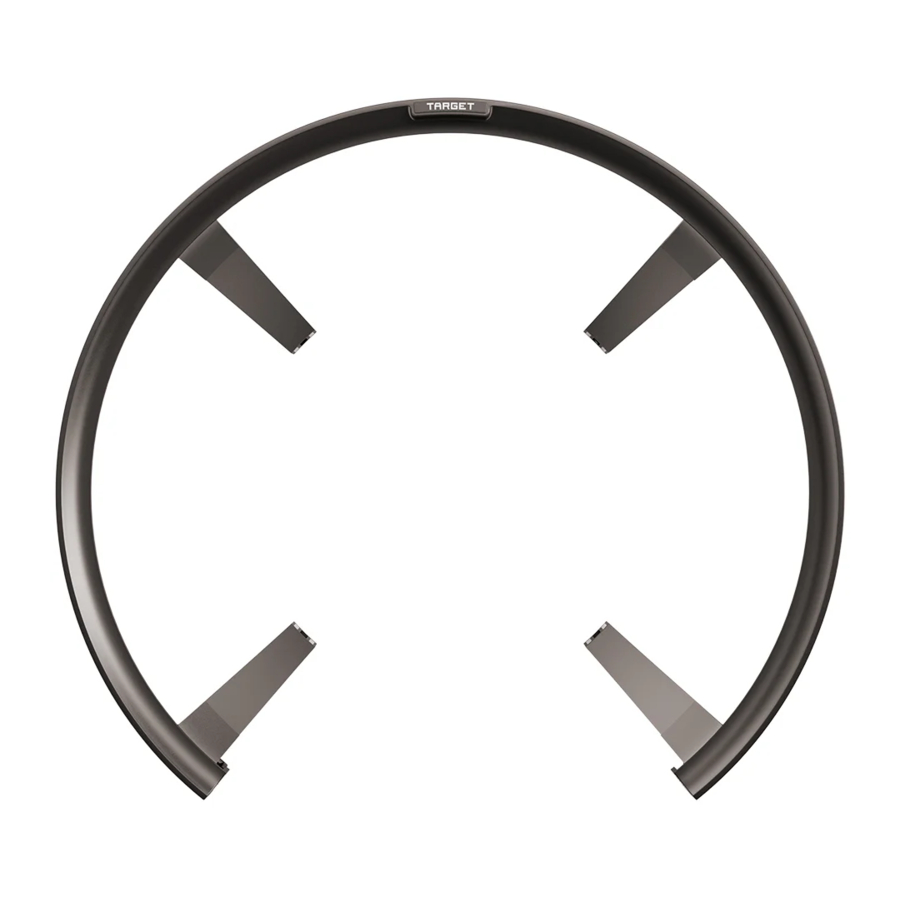

Target OMNI 460011 Handleiding
VEILIGHEIDSINFORMATIE
BELANGRIJKE PRODUCTINFORMATIE
Lees de veiligheidsinformatie voordat je je apparaat gebruikt. Het niet opvolgen van de veiligheidsinstructies voor gebruik kan leiden tot brand, elektrische schokken, ander letsel of schade aan de OMNI en accessoires.
VEILIGHEID VAN KINDEREN
De OMNI heeft kleine onderdelen, waaronder plastic en glas, en kan verstikkingsgevaar opleveren. Elektronische kabels kunnen verstikkingsgevaar opleveren voor kinderen. Houd je apparaat en de accessoires ervan buiten het bereik van kleine kinderen.
VEILIGHEIDSINFORMATIE
Je OMNI is niet waterbestendig en alleen geschikt voor gebruik binnenshuis. Om elektrische schokken te voorkomen, mag je het apparaat of de accessoires niet blootstellen aan water of andere vloeistoffen. Gebruik geen oliën, lotions of andere schurende stoffen om je apparaat of accessoires schoon te maken of te poetsen.
Als je apparaat of accessoires nat worden, schakel dan de stroombron uit en trek voorzichtig de stekker van het apparaat en de kabels uit het stopcontact, terwijl je handen droog zijn. Probeer niet te drogen met een externe warmtebron, zoals een magnetron of föhn.
Demonteer, modificeer of open de behuizing van het apparaat niet, omdat dit letsel of schade aan het apparaat kan veroorzaken of de beperkte garantie kan laten vervallen.
Gebruik geen accessoires van derden met het apparaat, omdat dit de prestaties kan beperken of de beperkte garantie kan laten vervallen. Het gebruik van accessoires van derden kan ook schade aan het apparaat of de accessoires veroorzaken.
Houd je apparaat uit direct zonlicht en ga er voorzichtig mee om. Laat het apparaat niet vallen, want dit kan schade veroorzaken.
PRODUCTSPECIFICATIES
Apparaatnaam: TARGET OMNI SCORING SYSTEM
Modelnummer: 460011
Elektrische specificaties: 3A, 12V
Temperatuurbereik: 0 – 35°C
Draadloze functies: 2,4 GHz, 5,0 GHz, IEEE 802.11 b/g/n/ac draadloos.
JE OMNI SCORING SYSTEM MONTEREN
ONDERDELENLIJST
- 1x OMNI ringlamp
- 1x OMNI verwerkingsbox
- 4x OMNI magnetische poten
- 1x OMNI voeding (3,0 m)
- 1x Landadapter VK/EU/AU/JP&VS
- 1x OMNI voedingskabel voor MOD Hub (0,4 m)
- 10x OMNI poten en verwerkingsbox Schroef (M4x8 mm)
- 1x Inbussleutel (2,5 mm)
Voordat je je systeem monteert: Voordat je de OMNI op je dartbord monteert, moet je ervoor zorgen dat je dartbord stevig aan de muur is bevestigd. Trillingen van het dartbord leiden tot onnauwkeurige scores.
Om je dartbord aan de muur te bevestigen, wordt aanbevolen om stabilisatievoeten aan de achterkant van je dartbord te gebruiken. Als je de Target TOR- en Aspar-dartborden gebruikt, worden deze meegeleverd. Draai bovendien de schroef aan de achterkant van je dartbord zo diep mogelijk in.
Als je een MOD Hub hebt geïnstalleerd, raden we je aan deze te gebruiken met de OMNI.
MONTAGE & BEVESTIGING
- Plaats de ringlamp (A) met de voorkant naar beneden op een vlakke ondergrond. Verwijder de camerabeschermingsstickers van alle 4 de camera's.

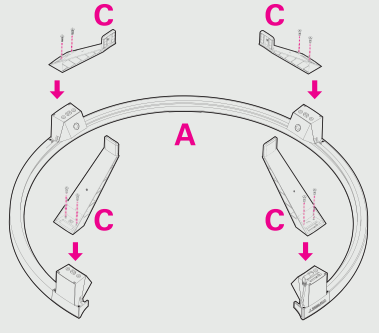

- Schroef de OMNI magnetische poten (C) met de meegeleverde inbussleutel (H) aan de OMNI ringlamp met behulp van de OMNI schroeven (G).
- Verwijder de waarschuwingssticker van de OMNI verwerkingsbox (B).
- Houd de OMNI verwerkingsbox (B) in een lichte hoek ten opzichte van de connector pinnen en draai deze vervolgens naar de poot toe totdat de box contact maakt met de poot.
- De pijl aan de zijkant van de OMNI verwerkingsbox (B) moet overeenkomen met de pijl op de poot. Dit geeft een succesvolle verbinding aan. Houd de OMNI verwerkingsbox (B) tegen de poot gedrukt en houd deze strak totdat je de volgende stap hebt voltooid. Anders kan de verwerkingsbox vallen.
- Schroef de verwerkingsbox aan de masterpoot met de meegeleverde inbussleutel (H) met behulp van de OMNI schroeven (G).
- Sluit de LED-voedingskabel aan op de zijkant van de verwerkingsbox.
- Optioneel: Als je een surround wilt gebruiken, monteer deze dan nu.
- Monteer de OMNI op je dartbord. De OMNI magnetische poten (C) houden de OMNI ringlamp (A) op zijn plaats.
- De 4 OMNI magnetische poten (C) moeten worden uitgelijnd met de bladlijnen tussen de nummers 9/12, 18/4, 15/2 en 7/16. Raadpleeg de visuele stapsgewijze handleiding.
- Sluit de OMNI voeding (3,0 m) (D) aan op de OMNI verwerkingsbox (B) en sluit deze vervolgens aan op het stopcontact. Als je MOD Hub gebruikt, gebruik dan de OMNI voedingskabel voor MOD Hub (0,4 m) (F)
De OMNI van stroom voorzien
De OMNI van stroom voorzien met de meegeleverde voeding
Bevestig de juiste landadapter (E) aan de OMNI voeding (D). Steek de OMNI voeding (D) in het stopcontact en het andere uiteinde in de achterkant van de verwerkingsbox. Gebruik alleen de meegeleverde voeding om de OMNI van stroom te voorzien.
De OMNI van stroom voorzien met de MOD Hub (apart verkrijgbaar)
Steek de OMNI voedingskabel voor MOD Hub (F) met het rechte uiteinde in de DC1-aansluiting van de MOD Hub en het schuine uiteinde in de OMNI verwerkingsbox (B). Sluit geen ander apparaat aan op DC2.
VISUELE STAP-VOOR-STAP

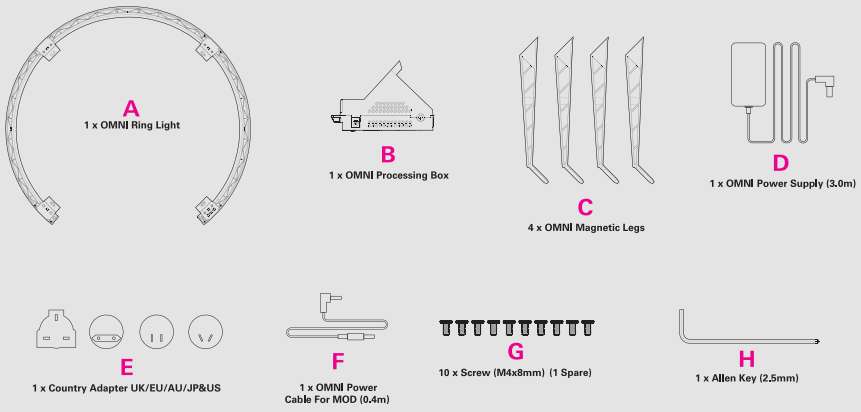

COMPONENTEN
STAP 1
VERWIJDER DE BESCHERMENDE FILM VAN DE 4 CAMERALENZEN

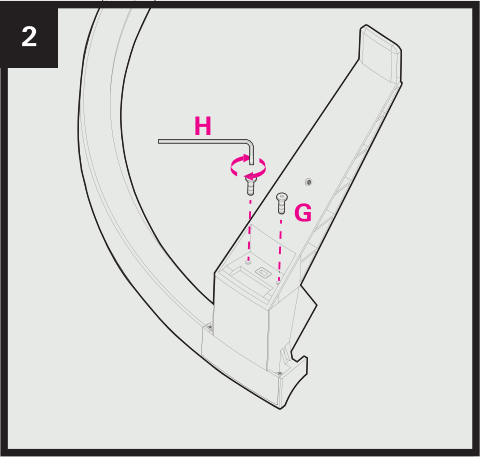

STAP 2
STAP 3
STAP 4
HET NIET OPVOLGEN VAN DE INSTRUCTIES KAN LEIDEN TOT BESCHADIGING VAN HET PRODUCT
STAP 5

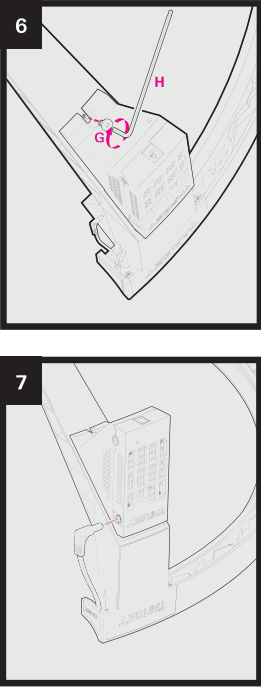

STAPPEN 6-7
STAP 8 (OPTIONEEL)
ALS JE EEN SURROUND WILT GEBRUIKEN, MONTEER DEZE DAN NU

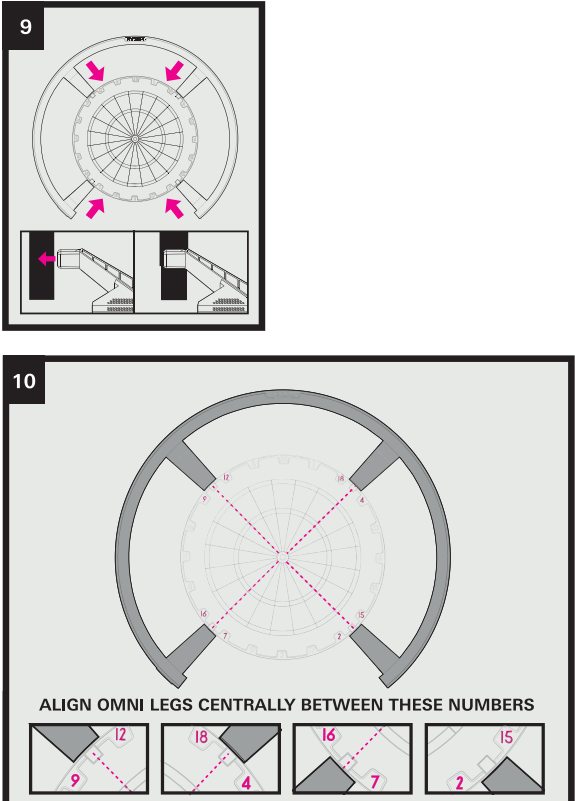

STAPPEN 9-10

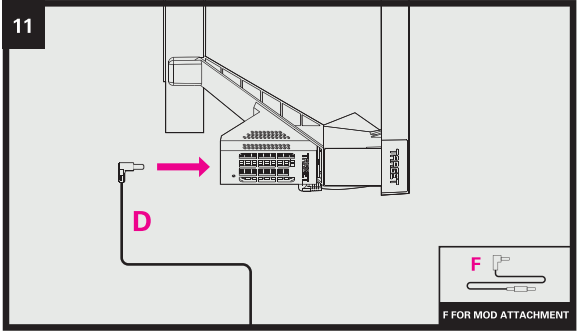

STAP 11
Je OMNI gebruiken
Je OMNI verbinden met je apparaat:
Zorg ervoor dat je mobiel/tablet is verbonden met een wifi-netwerk (30 mbps of hoger) in je apparaatinstellingen.
Installeer de DartCounter app vanuit de Play Store of App Store, maak een account aan en log in.
Ga in de app naar het menu en klik op Smart Devices, gevolgd door de + knop.
Selecteer OMNI en klik op CONTINUE.
Volg de instructies op het scherm en schakel de OMNI in, druk op de knop en wacht tot er een wit licht verschijnt.
Zodra je de stappen op het scherm hebt gevolgd, meldt de DartCounter app dat je OMNI succesvol is verbonden en gekoppeld aan je account.
Je OMNI SCORING SYSTEM zou nu zichtbaar moeten zijn in je lijst met Smart Devices in de DartCounter app. Het is nu gekoppeld aan je account en klaar voor automatische score! Voordat je de OMNI voor de eerste keer gebruikt, moet je je systeem kalibreren met behulp van de onderstaande kalibratiestappen.
Je OMNI kalibreren
Om de beste nauwkeurigheid te garanderen, moet je dartbord worden gekalibreerd. De OMNI heeft een automatische kalibratiefunctie. Dit proces duurt meestal 40 – 60 seconden.
Wanneer je je dartbord moet kalibreren:
- Kalibreer je dartbord telkens wanneer je de OMNI opnieuw monteert.
- Overweeg om je dartbord te kalibreren wanneer je dart de OMNI raakt of de ringlamp per ongeluk wordt veranderd.
- Je hoeft je dartbord niet elke dag te kalibreren, maar overweeg om je dartbord opnieuw te kalibreren als je een toename van telfouten ervaart.
Je dartbord kalibreren
Zorg ervoor dat de poten overeenkomen met de bijbehorende bladlijnen (zie de visuele stapsgewijze handleiding). Verwijder alle darts van het dartbord. Het dartbord moet leeg zijn tijdens het hele kalibratieproces.
Automatische kalibratie
- Selecteer ''Smart Devices'' (Slimme apparaten) in het menu.
- Selecteer je verbonden OMNI, selecteer ''CONNECT'' (VERBINDEN). De status toont ''CONNECTED'' (VERBONDEN) met een groen statussymbool wanneer het succesvol is.
- Selecteer "Calibrate" (Kalibreren) in de DartCounter app.
- Wacht terwijl het dartbord wordt gekalibreerd. Het proces duurt tussen de 40 – 60 seconden.
Als je problemen hebt met het verbinden of kalibreren van je OMNI, volg dan onze handleiding voor probleemoplossing met behulp van de onderstaande QR-code.
Om je OMNI uit te schakelen, druk je op de aan/uit-knop.
GARANTIEVERSTREKKER
Verenigd Koninkrijk
Telefoon - +44(0) 3300 587120
E-mail - ftr@target-darts.co.uk
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Target OMNI 460011 Handleiding
