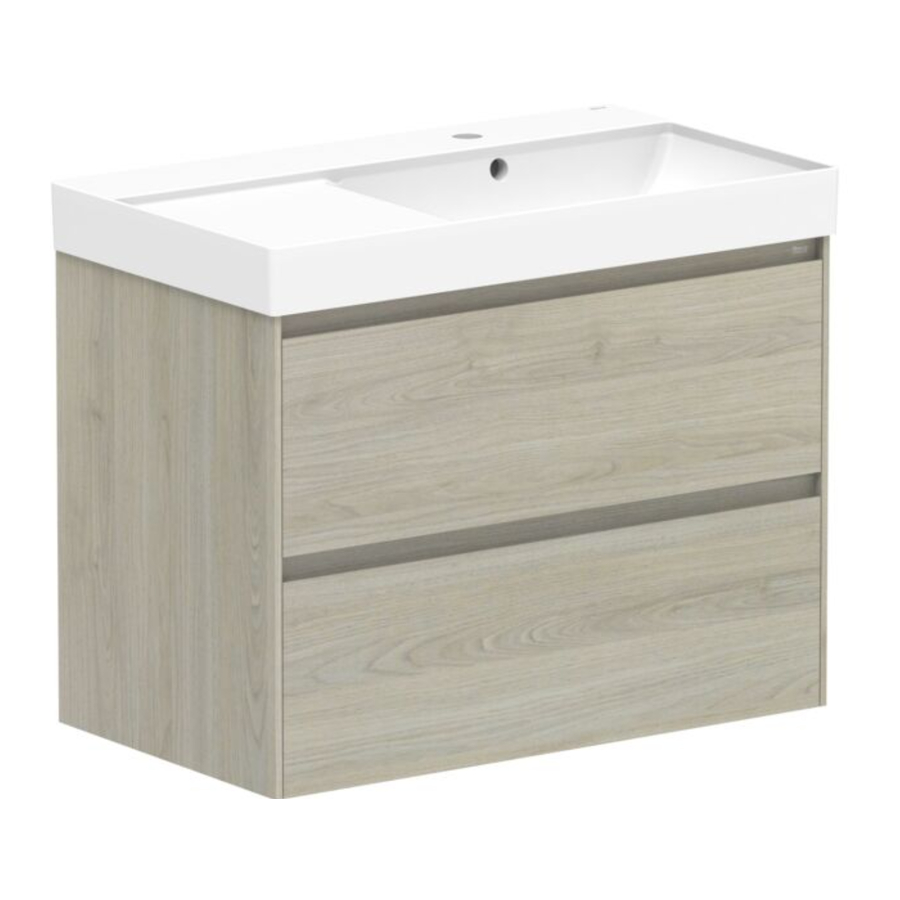

Roca ONA Installatiehandleiding

INLEIDING

	Pak uw product uit, controleer het op eventuele schade die tijdens het transport is ontstaan en zorg ervoor dat er geen onderdelen ontbreken. Neem binnen 48 uur contact op met de klantenservice van Reece om eventuele schade of ontbrekende onderdelen te melden. Let op: bevestigingsbouten/schroeven worden niet meegeleverd voor de installatie.
	Hangende wandkasten en wastafels moeten stevig aan de muurstijlen worden bevestigd. Installeer indien nodig extra steunnagels op de gewenste locaties voordat u de muur bekleedt. Aanbevolen bevestigingen Installatie in metselwerk - M10 X 60 (min) ankerbouten met huls en sluitring Stucwerk - M10 X 60 (min) zeskantige houtdraadbout met sluitring.

Zorg ervoor dat de muur loodrecht en vlak is. Als het meubel is bevestigd aan een muur die niet vlak of loodrecht is, bestaat het risico van een verkeerde uitlijning van de lade/deur. De wastafel zal ook niet waterpas staan, waardoor er water kan blijven staan. Als het niet mogelijk is om de muur loodrecht en vlak te maken, moet het meubel op de juiste manier worden opgevuld. Let op: als het meubel is bevestigd aan een gebogen muur, komt het meubel onder spanning te staan, waardoor uw kast kan verdraaien. Werkbladen kunnen daardoor barsten als gevolg van verhoogde spanning op verbindingen en materialen.

MONTAGE

1. Houd rekening met de dikte van de wastafel en markeer de gewenste hoogte van het meubel. Markeer de locaties van de verticale steunbalken.
   Opmerking: het meubel moet aan minimaal twee steunbalken worden bevestigd. We raden echter aan om het meubel op vier plaatsen aan de muur te bevestigen.
   Verwijder alle laden of deuren en markeer de locatie van alle leidingen en voorzieningen. Boor gaten in het achterpaneel en/of de basis van de kast met een gatenzaag van de juiste grootte. Boor schroeflocaties voor voor voor het bevestigen aan de muur volgens 'Stap 4'.

2. Plaats het meubel op de juiste plaats en bevestig het met een enkele centrale schroef in de steunbalk. Zorg ervoor dat het meubel volledig waterpas staat.

3. Bevestig het meubel stevig aan de muur met behulp van de juiste bevestigingsmiddelen. Bevestig de kast aan de muur via de bovenste linker- en rechterbeugel. Zorg ervoor dat de bevestigingen niet minder dan 300 mm uit elkaar liggen. Bevestigingen aan de onderkant van de kast mogen niet meer dan 100 mm van elk uiteinde van de kast en niet meer dan 50 mm van het basispaneel verwijderd zijn.
   Opmerking: waar een stijl of steunbalk niet kan worden gevonden, gebruikt u een holle muuranker van de juiste grootte. Het meubel moet aan minimaal twee steunbalken worden bevestigd, maar we raden aan om het meubel op vier plaatsen aan de muur te bevestigen. Zorg ervoor dat bevestigingen alle verborgen water- en elektriciteitsleidingen vrijhouden.
   Zodra de kast voorzichtig aan de muur is bevestigd, verwijdert u de transportblokken van de onderkant van de kast. We raden aan hiervoor een beitel te gebruiken.

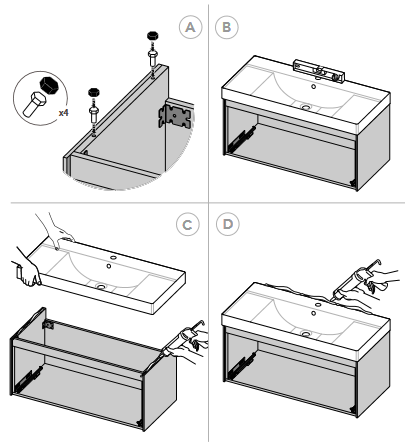

1. Schroef de nivelleringsbouten van de wastafel erin en duw de plastic afdekkingen op de kop van de bouten.
2. Controleer of de wastafel correct is geëgaliseerd en pas de nivelleringsbouten aan om de vereiste aanpassingen te maken.
3. Breng met behulp van een niet-zure siliconenkit een doorlopende siliconenkit aan op de bovenste vier randen van het meubel en aan de achterkant waar deze de muur raakt. Plaats de wastafel zo dat deze aan elke kant een gelijke overhang heeft en zorg ervoor dat het bovenoppervlak waterpas is.

Opmerking: dicht alle zichtbare openingen tussen de kast en de wastafel af met een doorlopende siliconenkit.

4. Breng niet-zure siliconenkit aan waar het meubel in contact komt met de muur en/of vloer.

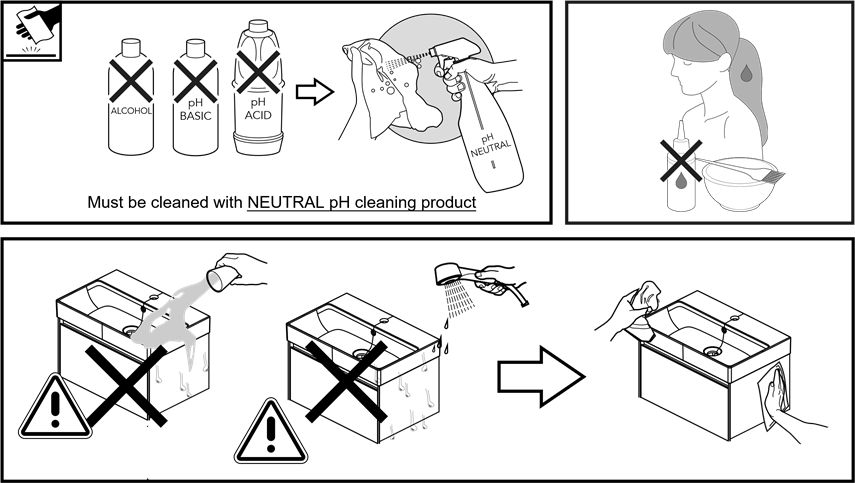

Opmerking: De materialen die bij de constructie van dit apparaat zijn gebruikt, zijn waterbestendig, NIET waterdicht. Alle gebieden moeten goed worden afgedicht om te voorkomen dat er water binnendringt en het meubel beschadigt.

Opmerking: In plaats van siliconenkit kan afdichtmiddel worden gebruikt waar het meubel in contact komt met betegelde oppervlakken.

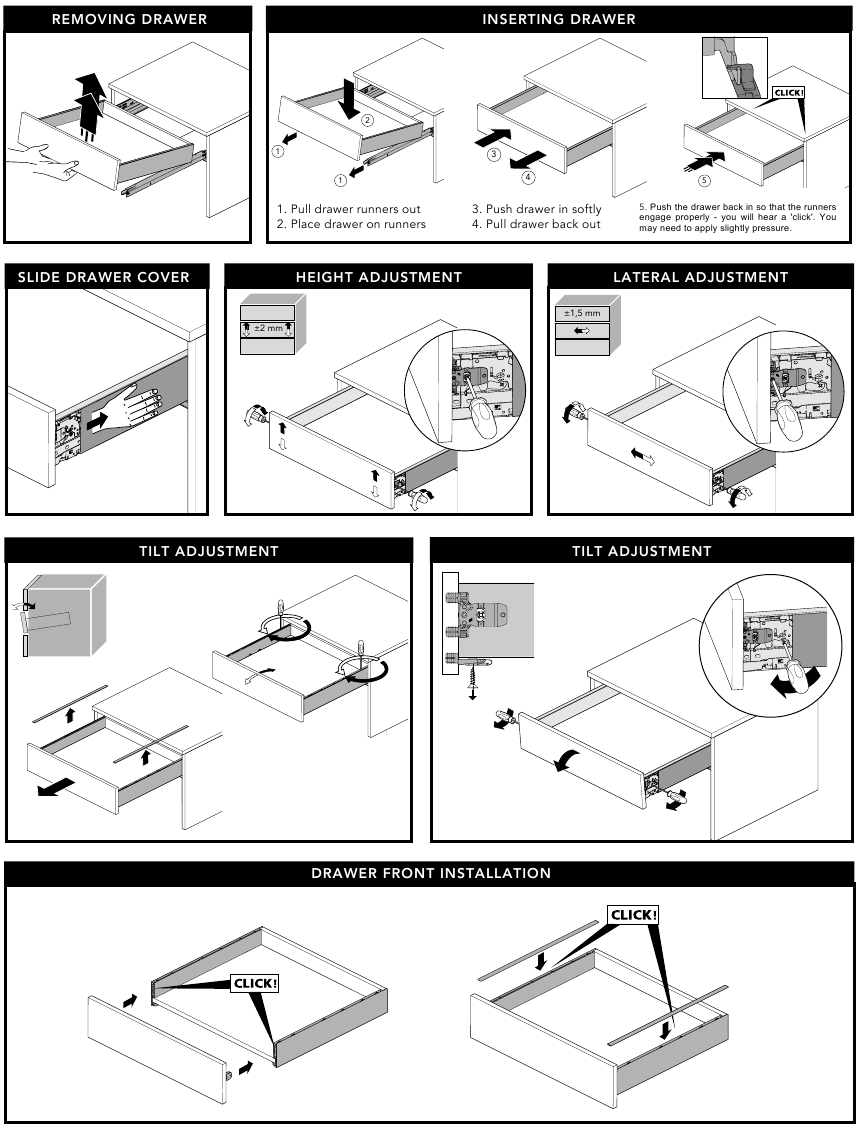

LADE-AFSTELLINGEN

DEUR-AFSTELLINGEN

ZIJ-AFSTELLING

Stel de schroef het dichtst bij de deur af om de deur naar links of rechts te bewegen ten opzichte van het frame, of om de deuren waterpas te stellen.

DIEPTE-AFSTELLING

Stel de schroef verder van de deur af om de deur dichterbij of verder van het frame te bewegen.

HOOGTE-AFSTELLING

Draai de bovenste en onderste schroeven op de scharnierbevestigingsplaat los en pas de deurhoogte aan naar de gewenste locatie. Draai de schroeven weer vast om het scharnier in positie vast te zetten.

DEUREN VERWIJDEREN EN INSTALLEREN

OM DEUREN TE VERWIJDEREN: oefen vingerdruk uit op de clip aan de achterkant van het scharnier en trek deze naar voren om deze los te maken.

OM DEUREN TE INSTALLEREN: Lijn het deurscharnier uit met de scharnierbevestigingsplaat en duw de achterkant van het scharnier naar de zijkant van het frame. Mogelijk moet u wat druk uitoefenen. Luister naar een 'klik' die aangeeft dat het scharnier op zijn plaats is vastgezet.

SCHARNIER VAN DEUR VERWIJDEREN

Verwijder de deur van de kast en gebruik een platte schroevendraaier om de bovenste scharnierafdekking op te tillen en los te maken.

Trek het scharnier omhoog en uit de deur. Mogelijk moet u het scharnier een beetje wiebelen om het los te maken.

SCHARNIER OP DE DEUR VERVANGEN

Plaats met de bovenste scharnierafdekking omhoog het scharnier in het gat in de deur totdat het gelijk ligt met de deur.

Zodra het scharnier op zijn plaats zit, duwt u de scharnierafdekking omlaag om deze op zijn plaats te vergrendelen.
