Create-A-Bed MURPHY BED-handleiding

Introductie

Dit bed bevat opgeslagen mechanische energie die ernstig letsel kan veroorzaken bij onjuiste behandeling.
Uw bed MOET! MOET! stevig aan de muur worden bevestigd!
LEES DE INSTRUCTIES GRONDIG DOOR VOOR MONTAGE EN DEMONTAGE!

Als u vragen heeft, bel dan GRATIS (877) 966-3852

Benodigde gereedschappen: boormachine, balkenzoeker, meetlint, kruiskopschroevendraaier, platte schroevendraaier, #4 inbussleutel, 7/16" dopsleutel, 1/2" steeksleutel, klemmen en boren die geschikt zijn voor uw montageoppervlak (zie stap 16 in "HET BEDKASTJE AAN DE MUUR MONTEREN").

MONTAGESTAPPEN

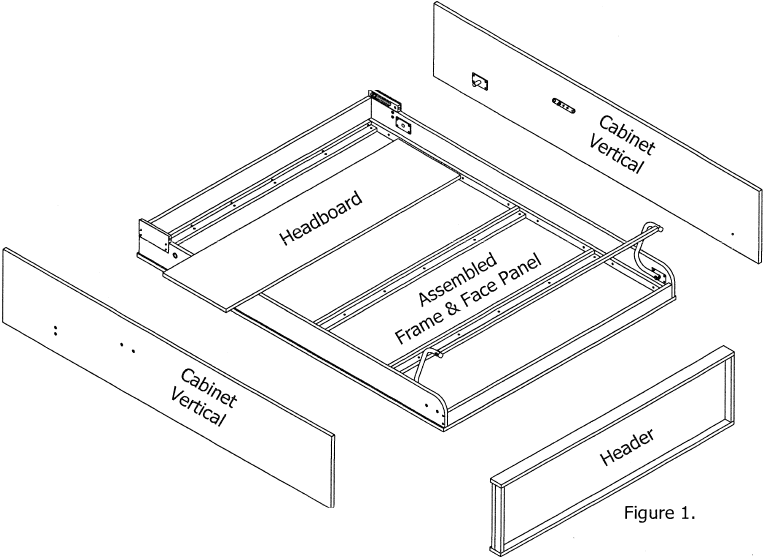

STAP 1: Vervang alle hardware op de bedonderdelen BEHALVE DE BEDSTOPS. Maak uzelf vertrouwd met alle COMPONENTEN in afbeelding 1. Plaats de ONDERDELEN voor de gewenste kastlocatie.

STAP 2:

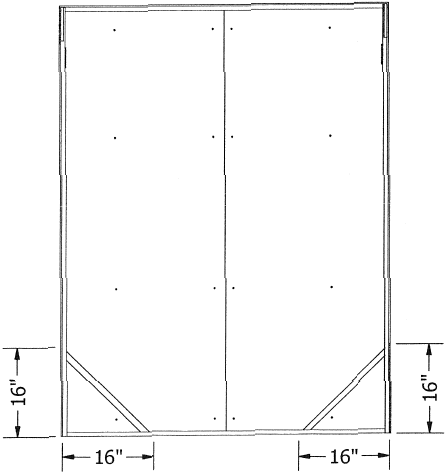

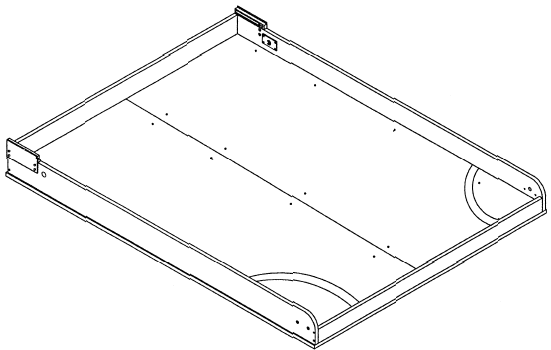

Leg 1/4 inch multiplex matrasdrager (ONDERDEEL J) op het binnenste bedframe en bevestig met schroeven. NIET LIJMEN. Schroef de uiteinden van beide matrasbevestigingsriemen door 1/4 inch multiplex (ONDERDEEL J) in het binnenste houten bedframe, 16 (zestien) inch vanaf de voorste hoeken van het voorpaneel, zoals afgebeeld.

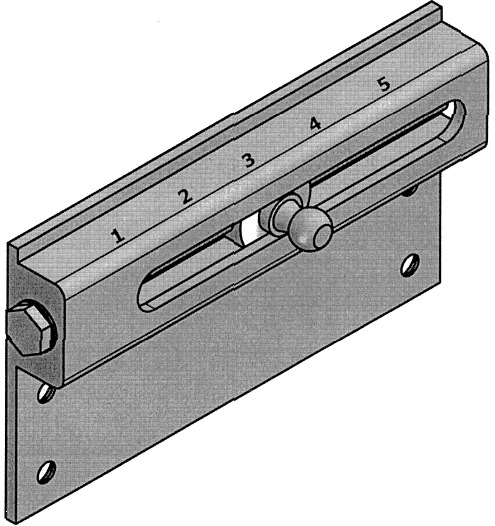

Initiële instellingen voor verstelbare onderste kogelboutplaat met 3/4" materiaal

Deze instellingen zijn SPECIFIEK voor de grootte en stijl van het bed dat u hebt besteld.
Zie de onderstaande instructies over hoe u uw bed kunt aanpassen om het correct in evenwicht te brengen.

VERTICAAL (rechtop) MULTIPLEX

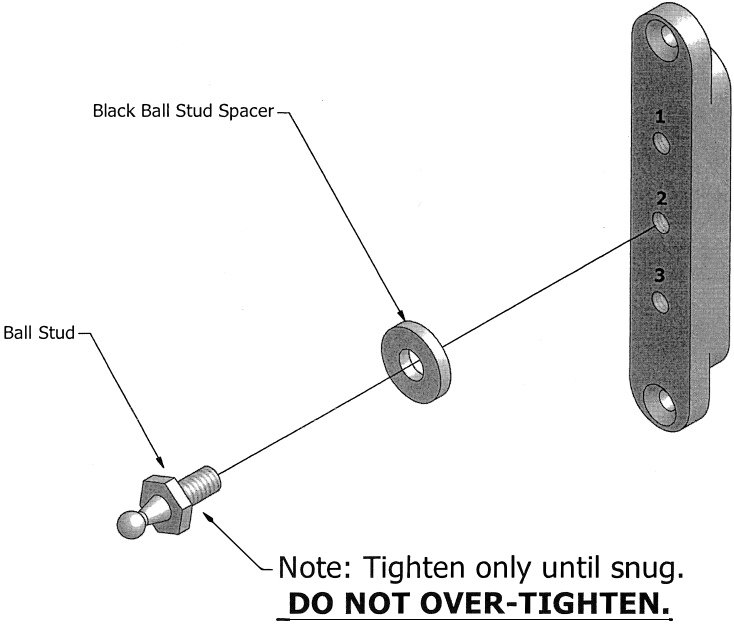

Instellingen voor verstelbare bovenste kogelboutplaat met 3/4" materiaal

Deze instellingen zijn SPECIFIEK voor de grootte en stijl van het bed dat u hebt besteld

VERTICAAL (rechtop) MULTIPLEX

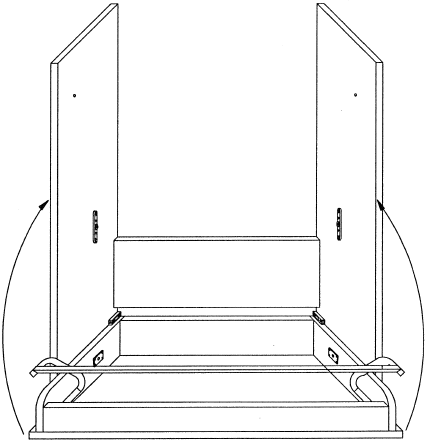

STAP 9: Met het BEDVOORPANEEL nog steeds met de voorkant naar beneden op de vulling, en de poten in de gesloten positie, draait u de KASTVERTICALEN en de HOOFDBORDA samen langzaam en voorzichtig in de rechtopstaande positie.

LET OP: Om schade aan de poten te voorkomen, moet u ervoor zorgen dat ze zich in de gesloten positie bevinden wanneer u het bed in de rechtopstaande positie draait.

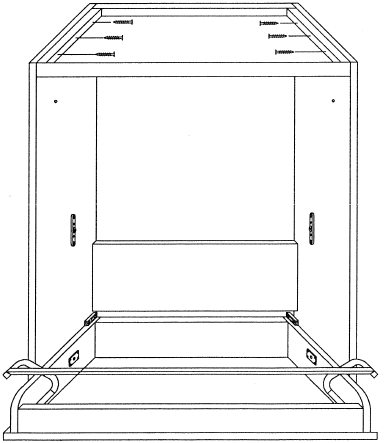

STAP 10: Plaats de header tussen de bedverticalen en zorg ervoor dat de genagelde rail aan de voorkant zit en de geschroefde rail aan de achterkant. Zorg ervoor dat de bovenkant voor en de bovenkant achter van de header GELIJK liggen met de bovenkant voor en de bovenkant achter van de bedverticalen. Gebruik #8 x 1-1/4 inch schroeven, boor en schroef door de montageblokken in de bedverticalen, vier (4) aan elke kant.

LET OP: Klemmen zijn erg handig om de bedheader tussen de bedverticalen te houden.

STAP 13: Met een helper die de kast STEVIG vasthoudt, trekt u het bed 4 tot 5 inch uit de kast. Vanaf de achterkant van de kast bevestigt u de bedstops opnieuw.

STAP 14: Als de kamer bestaande plinten heeft, maakt u een snede aan de onderkant van de kastverticalen om de bestaande plinten te kunnen plaatsen. Als de kamer geen plinten heeft, plaatst u de kast gewoon gelijk tegen de muur.

STAP 15: Nadat u hebt vastgesteld dat de boven- en onderkant van de bedkast tegen de muur staan, centreert u het voorpaneel tussen de verticalen door een stuk gevouwen karton tussen het voorpaneel en elk van de twee verticalen te plaatsen, zoals afgebeeld.

STAP 16
IS ZEER, ZEER BELANGRIJK!!! UW BED MOET STEVIG EN CORRECT AAN DE MUUR WORDEN BEVESTIGD om een goede werking te garanderen en mogelijk letsel te voorkomen.

LET OP: Wanneer het bed wordt neergelaten, wil het de bedkast mee naar beneden trekken, dus de bedkast MOET stevig aan de muur worden bevestigd met behulp van de juiste bevestigingsmiddelen voor uw type muur.

Verankeringsinstructies

HET BEDKASTJE AAN DE MUUR MONTEREN

Als de muur HOUTEN stijlen heeft, gebruik dan 3" GROVE DRAAD gipsplaatschroeven of 3" houtdraadbouten:

Zoek en markeer de middelpunten van de stijlen op de gewenste muurlocatie met behulp van een goede balkenzoeker.

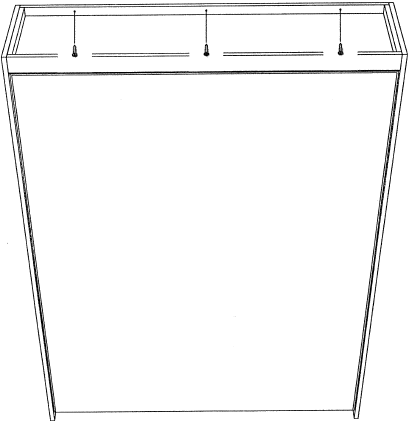

Boor drie (3) geleidegaten door de achterste rail van de bedheader in de muur voor een eenpersoons- of tweepersoonsbed en vier (4) voor een kingsize bed. Draai drie (3) 3" gipsplaatschroeven of houtdraadbouten door de achterste rail van de bedheader in de stijlen voor een eenpersoons- of tweepersoonsbed, en draai vier (4) schroeven voor een queensize bed.

Als de muur van BETON, MORTEL OF BAKSTEEN is, gebruik dan metselwerkschroeven:

Boor drie (3) geleidegaten door de achterste rail van de bedheader in de muur voor een eenpersoons- of tweepersoonsbed en vier (4) voor een kingsize bed. Gebruik een 5/32" 4" betonboor en boor door de geleidegaten in de muur tot een diepte van twee (2) inch. Veranker het bed door 3/16" x 2-1/4" metselwerkschroeven door de achterste rail van de bedheader in de muur te schroeven.

Als de muur METALEN stijlen heeft, gebruik dan 3/16" x 4" knevelbouten:

Zoek en markeer de middelpunten van de stijlen op de gewenste muurlocatie met behulp van een goede balkenzoeker.
Boor drie (3) geleidegaten door de achterste rail van de bedheader in de muur voor een eenpersoons- of tweepersoonsbed en vier (4) voor een kingsize bed. Boor met een 9/16" boor gaten in de geleidegaten door de metalen stijlen. Zorg ervoor dat u door de stijlen boort. Steek de knevelboutschroeven door de geleidegaten in de achterste rail van de bedheader. Draai nu de knevelvleugels op de schroeven. Vouw de vleugels volledig terug en duw de vleugels door de metalen stijlen totdat de vleugels openspringen. Trek de headerrail terug om de vleugels tegen de binnenkant van de stijl te houden en draai de schroeven vast met een schroevendraaier.

LET OP: Zie STAP 18 hieronder voor instructies over hoe u uw bed kunt aanpassen om het correct in evenwicht te brengen.

STAP 17: Houd het BEDVOORPANEEL in de neerwaartse positie, plaats de matras op het bed en zet deze vast met ELASTISCHE BEVESTIGINGSRIEMEN.

STAP 18: Bij het laten zakken van het BEDVOORPANEEL met de matras kan het erg moeilijk lijken. Als het bed te veel hefvermogen heeft, d.w.z. - wil sluiten - kunt u het hefvermogen van het bed eenvoudig verminderen met behulp van een dopsleutel of schroevendraaier.

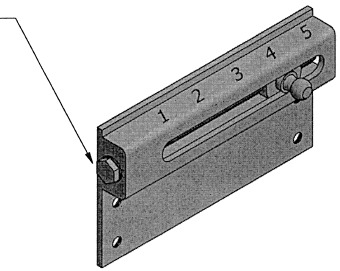

Draai de zeskantkop naar rechts om de kogelbout naar een kleiner getal te verplaatsen - van vijf naar vier, of van vier naar drie. Zorg ervoor dat u BEIDE ZIJDEN gelijkmatig aanpast.

Als uw BEDVOORPANEEL uit de KAST hangt wanneer het bed gesloten is, draait u de zeskantkop naar rechts om de kogelbout naar een kleiner getal te verplaatsen, zoals hierboven beschreven, en zorg ervoor dat u BEIDE ZIJDEN gelijkmatig aanpast.

ONTHOUD: KLEINE aanpassingen maken GROTE, GROTE verschillen in het hefvermogen van uw bed.

PROBLEEMOPLOSSING

V: De gasveer kan niet met de hand worden samengedrukt... is hij "vastgelopen?"
A: Het ontwerp en de constructie van de interne onderdelen van de gasveer laten niet toe dat deze "vastloopt". Elke gasveer bevat een aanzienlijke hoeveelheid druk, dus ze kunnen niet met de hand worden samengedrukt. Raadpleeg de MONTAGEBROCHURE, - stap 12.

V: Het bed is erg moeilijk te openen en wil dichtspringen.
A: Bij het laten zakken van het BEDVOORPANEEL met de MATRAS, kan het erg moeilijk lijken. Als het bed te veel hefvermogen heeft —d.w.z. — wil sluiten —kunt u het hefvermogen van het bed eenvoudig verminderen met behulp van een dopsleutel of schroevendraaier. Draai de zeskantkop naar rechts om de kogelbout naar een kleiner getal te verplaatsen —van vijf naar vier, of van vier naar drie. Zorg ervoor dat u BEIDE ZIJDEN gelijkmatig aanpast.

V: Ik heb het bed gemonteerd en aan de muur bevestigd, maar het bedvoorpaneel zakt uit de kast... Wat moet ik nu doen?
A: Als uw BEDVOORPANEEL uit de KAST hangt wanneer het bed gesloten is, draait u de zeskantkop naar rechts om de kogelbout naar een kleiner getal te verplaatsen. Kleine aanpassingen maken GROTE, GROTE verschillen in het hefvermogen van uw bed. Zorg ervoor dat u BEIDE ZIJDEN gelijkmatig aanpast.

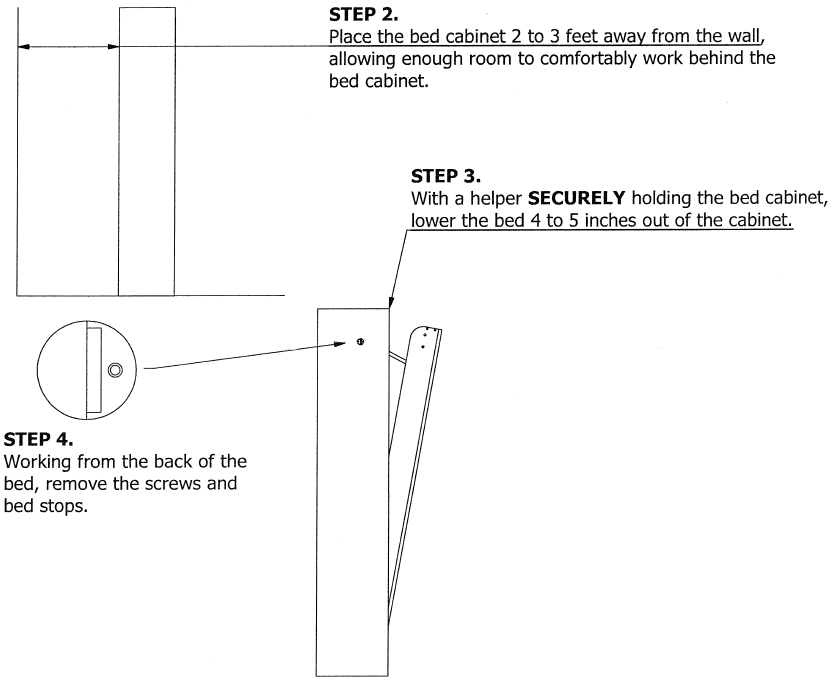

DE TEGENGEWICHTGASVEER VERVANGEN

Probeer de gasveer NIET op een andere manier te verwijderen dan degene die in de onderstaande stap wordt beschreven.

STAP 1.
Verwijder de matras en met het bed in de rechtopstaande gesloten positie, verwijder de ankerschroeven van de bovenkant van de bedkast. Verwijder de ankerschroeven niet met het bed in de open positie.

STAP 5.
Laat het bed, terwijl uw helper de BEDKAST NOG STEEDS VASTHOUDT, terug in de bedkast trekken. Het zal ongeveer 3 inch in de bedkast terugvallen.

STAP 6.
Op dit punt kunnen de gasveren worden verwijderd en vervangen ÉÉN VOOR ÉÉN.

STAP 7.
Met de spanning van de gasveer - d.w.z. - met de gasveer volledig uitgeschoven - gebruikt u een schroevendraaier met platte punt om de veerclip voorzichtig omhoog te wrikken die zich rond de plastic kop van de gasveer bevindt. Trek nu gewoon de gasveer eraf.
ONTHOUD: de veerclip wordt niet verwijderd, alleen geopend.

STAP 8.
Op dit punt kan de nieuwe gasveer worden geïnstalleerd. Klik de nieuwe gasveer eenvoudig op de onderste kogelbout op de bedrail - en vervolgens op de bovenste kogelbout op de bedvertical.

ZORG ERVOOR DAT U DE GASVEER CORRECT ORIËNTEERT door te verwijzen naar het label op de gasveer. ("MONTEER DIT EINDE NAAR BOVEN")

STAP 9.
Herhaal dit aan de andere kant van het bed.

STAP 10.
Plaats beide bedstops en schroeven terug.

STAP 11.
Plaats de bedkast terug tegen de muur en plaats de schroeven terug, EN ZORG ERVOOR DAT HET BED STEVIG AAN DE MUUR IS BEVESTIGD.
