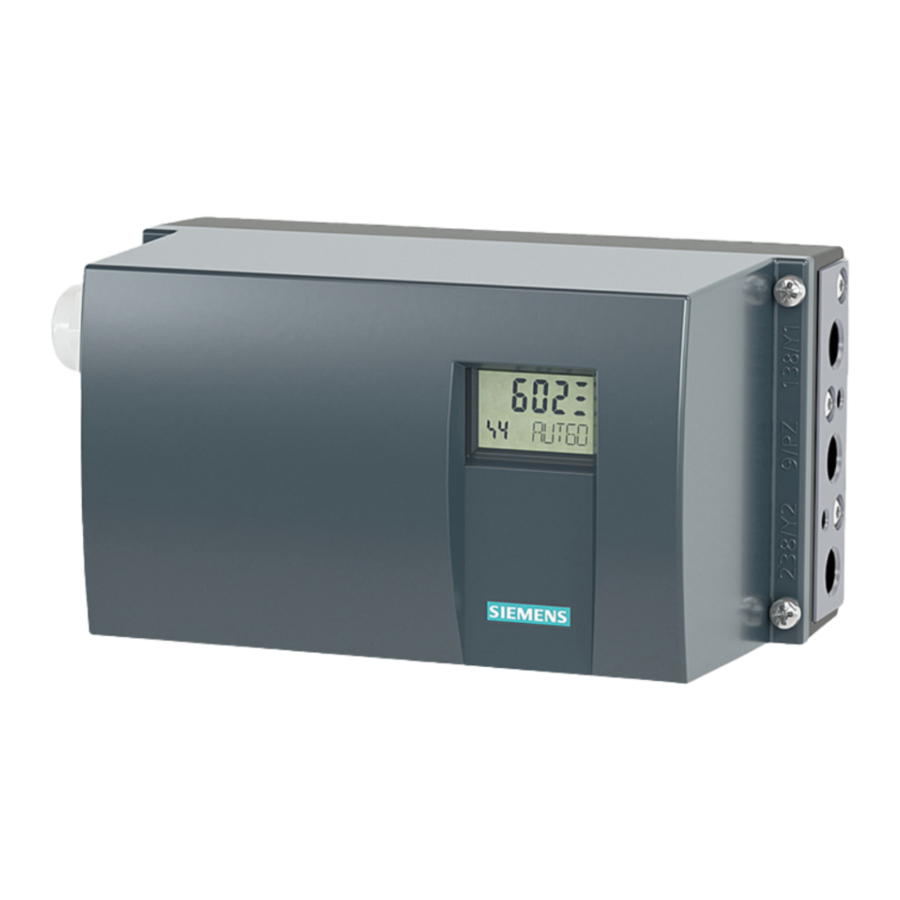

Siemens SIPART PS2, 6DR4004-8S handleiding
Waarschuwingsberichtensysteem
Deze handleiding bevat aanwijzingen die u ter wille van uw eigen veiligheid en om materiële schade te voorkomen, dient op te volgen. De aanwijzingen die betrekking hebben op uw persoonlijke veiligheid, worden in de handleiding gemarkeerd met een veiligheidswaarschuwingssymbool, aanwijzingen die alleen betrekking hebben op materiële schade hebben geen veiligheidswaarschuwingssymbool. De onderstaande aanwijzingen worden ingedeeld naar de mate van gevaar.
Geeft aan dat overlijden of ernstig persoonlijk letsel het gevolg zal zijn als de juiste voorzorgsmaatregelen niet worden genomen.
Geeft aan dat overlijden of ernstig persoonlijk letsel het gevolg kan zijn als de juiste voorzorgsmaatregelen niet worden genomen.
Geeft aan dat licht persoonlijk letsel het gevolg kan zijn als de juiste voorzorgsmaatregelen niet worden genomen.
LET OP
Geeft aan dat materiële schade het gevolg kan zijn als de juiste voorzorgsmaatregelen niet worden genomen.
Als er meer dan één gevaarsniveau aanwezig is, wordt het waarschuwingsbericht met het hoogste gevaarsniveau gebruikt. Een bericht dat waarschuwt voor letsel aan personen met een veiligheidswaarschuwingssymbool kan ook een waarschuwing bevatten met betrekking tot materiële schade.
Montage
Inleiding montage
Selecteer uit de 3 montagevarianten:

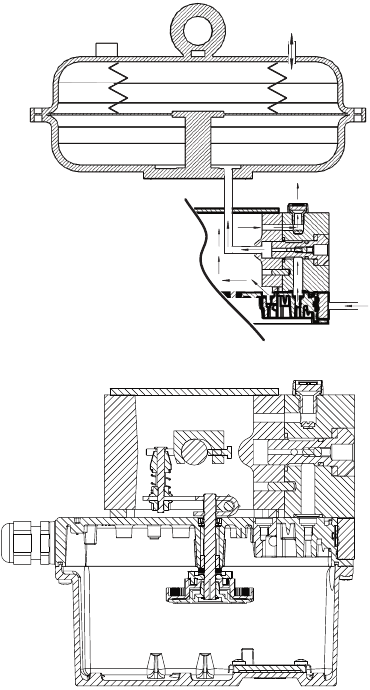

- Variant 1: Actuatorveer sluit zonder de veerkamer te bedekken
![Siemens - SIPART PS2 - Montage - Variant 1 Montage - Variant 1]()

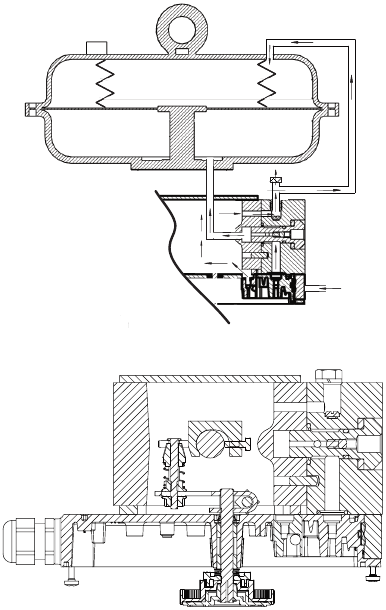

- Variant 2: Actuatorveer sluit met bedekking van de veerkamer
![Siemens - SIPART PS2 - Montage - Variant 2 Montage - Variant 2]()

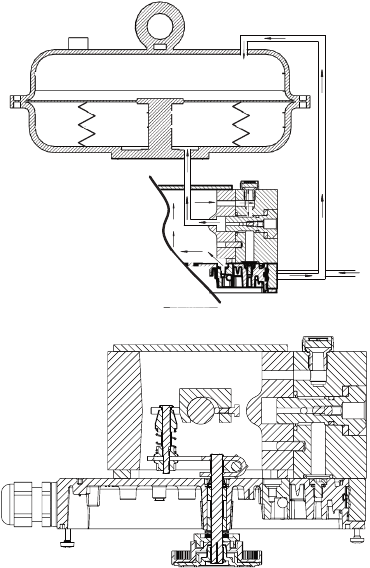

- Variant 3: Actuatorveer opent met bedekking van de veerkamer
![Siemens - SIPART PS2 - Montage - Variant 3 Montage - Variant 3]()

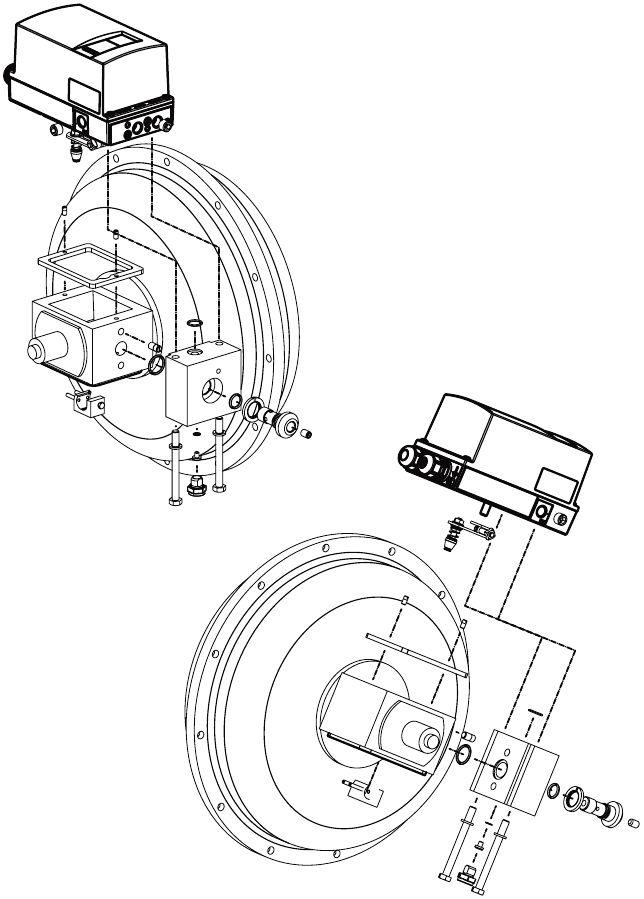

Montage, schematische weergave


Leveringsomvang en procedure
| Serienummer | Hoeveelheid | Aanduiding | Opmerking |
| 1 | 1 | Klemmenblok | Montageplaat voor mechanische en pneumatische aansluiting van positioner en actuatorhuis |
| 2 | 2 | As-schroef M4x21,5 | Geleidt de katrol met de meeneemstift en draait de hefboomarm. |
| 3 | 1 | Klemstuk | Bevestigingsasschroeven op de actuator-spindel |
| 4 | 1 | Meeneemstift | Montage met katrol (5) op hefboom (6) |
| 5 | 1 | Rol | Montage met meeneemstift (4) op hefboom (6) |
| 6 | 1 | Hefboom | |
| 7 | 1 | Banjo-bout 3/8 | Montage van het klemmenblok op het huis |
| 8 | 2 | Zeskantbout | M8×85 DIN 931-A2 |
| 9 | 1 | Zeskantbout | M4×12 DIN 933-A2 |
| 10 | 2 | Veerring | A8 - DIN 127-A2 |
| 11 | 1 | Veerring | A18 - DIN 127-A2 |
| 12 | 1 | Sluitring | B6.4 - DIN 125-A2 |
| 13 | 1 | Veer | VD-115E 0,70 × 11,3 × 32,7 × 3,5 |
| 14 | Veerring | A6 - DIN 137A-A2 | |
| 15 | 1 | Borgring | 3.2 - DIN 6799-A2, gemonteerd op de meeneemstift |
| 16 | 1 | Veerring | A6 - DIN 127-A2 |
| 17 | 1 | Cilinderkopschroef | M6 25 DIN 7984-A2 |
| 18 | 1 | Zeskantmoer | M6 - DIN 934-A4 |
| 19 | 1 | Vierkantmoer | M6 - DIN 557-A4 |
| 20 | 2 | As-schroef | M5×10 - DIN 427-A2 |
| 21 | 1 | As-schroef | M8×16 - DIN 427-A2 |
| 22 | Geleidingsring | 6,2 × 9,9 × 15 × 3,5 | |
| 23 | 2 | O-ring | 13×2,5 |
| 24 | 1 | Pakking | |
| 25 | 1 | O-ring | 19,5×2,5 |
| 26 | 1 | Schroefplug | G¼ |
| 27 | 1 | Schroefplug voor bedieningsdruk Y1 | G¼ |
| 28 | 1 | Cilinderkopschroef | M5×6 DIN 85-A2 |
| 29 | 1 | O-ring | 5,5×1,5 |
| 30 | 1 | Draadeind, gecoat | M8×12 DIN 916-A2 |
De leidingaccessoires zijn niet inbegrepen in de leveringsomvang.

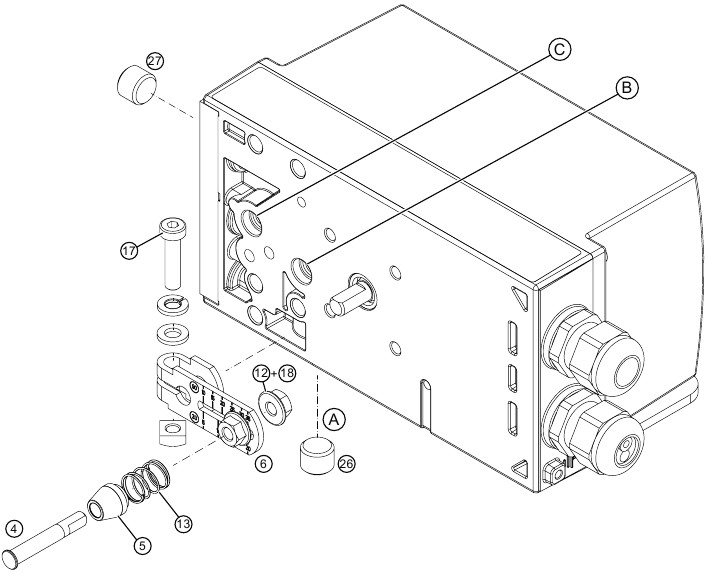

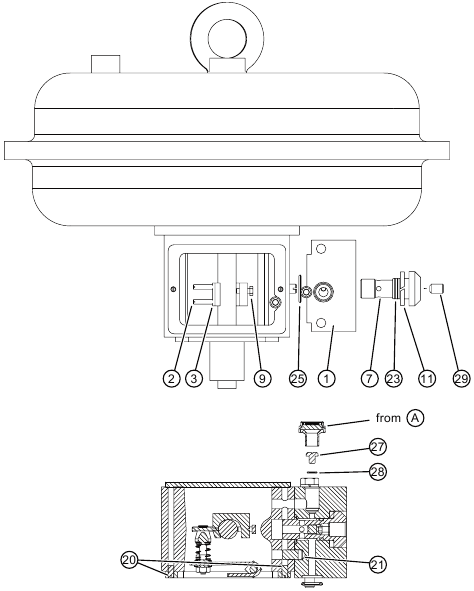

Procedure
De legenda-letters corresponderen met de nummers in de tabel met de leveringsomvang.

De legenda-letters hebben de volgende betekenis:
- Afvoerluchtaansluiting
- Afvoerluchtopening
- Bedieningsdruk Y1

- Als de positioner is bevestigd aan een actuator: Demonteer de positioner, de achterste afdekplaat en het klemstuk op de spindel.
- Plaats de katrol ⑤ en veer ⑬ op de meeneemstift ④.
- Plaats de meeneemstift ④ in de hefboom ⑥. Schroef de meeneemstift met ring ⑫ en zeskantmoer ⑱ aan de hefboom ⑥.
- Stel de slagwaarde in. De slagwaarde is gespecificeerd op het typeplaatje van de actuator. Plaats het stiftcentrum van de meeneemstift ④ op de overeenkomstige waarde van de schaal. Als geen van de waarden op de hefbomschaal overeenkomt met de slagwaarde van de actuator, selecteer dan de eerstvolgende hogere waarde op de schaal.
- Duw de voorgeïnstalleerde hefboom ⑥ tot aan de eindaanslag op de positioneras. Bevestig de hefboom ⑥ met cilinderkopschroef ⑰.
- Verwijder de geluiddemper van de afvoerluchtaansluiting (A) van de positioner.
- Het volgende is van toepassing op varianten 1 en 2: Sluit de stuurleuchaansluiting aan de rechterkant af met de schroefplug (26) en geschikte afdichting (PTFE-afdichtingstape, afdichtingscompound).
Het volgende is van toepassing op variant 3: Sluit de afvoerluchtaansluiting af met de schroefplug (26) en geschikte afdichting (PTFE-afdichtingstape, afdichtingscompound). - Het volgende is van toepassing op varianten 1 en 2: Verwijder de schroef van (B) en van (C).
Het volgende is van toepassing op variant 3: Verwijder de schroef van (B). - Schroef de asschroeven (20) aan de voorkant en (21) aan de rechterkant in het huis. Plaats de pakking (24) op de asschroeven ⑳.
- Schroef de asschroeven ② zo ver mogelijk in het klemstuk ③.
- Bevestig het klemstuk ③ met de zeskantbout ⑨ op de spindel, zodat de asschroeven ② naar links wijzen en de zeskantbout ⑨ in de groef van de spindel zit.
- Het volgende is van toepassing op varianten 1 en 2: Schroef de cilinderkopschroef (28) met de O-ring (28) in het klemmenblok ①.
Het volgende is van toepassing op variant 3: Voeg de banjo-bout G 3/8 ⑦ samen met de gecoate draadstift (29) en een O-ring (23) toe. - Bevestig het klemmenblok ① aan het huis met de O-ring (25), veerring ⑪ en banjo-bout ⑦. Gebruik een SW 8 inbussleutel. Lijn het klemmenblok verticaal uit ten opzichte van het huis.
- Plaats een O-ring (23) in de uitsparing van het klemmenblok. Draai de positioner vast met zeskantbouten ⑧ en veerringen ⑩. Zorg ervoor dat de katrol ⑤ tussen de asschroeven ② ligt en niet tegen het huis of het klemstuk stoot. Lijn de positioner haaks uit op het huis.
- Creëer de externe leidingen afhankelijk van de actuatorvariant.
- Monteer de achterste afdekplaat.
- Schroef de geluiddemper die van (A) is verwijderd in het klemmenblok.
Ga verder met de volgende stap "Inbedrijfstelling" zoals beschreven in de bedieningsinstructies van de positioner.

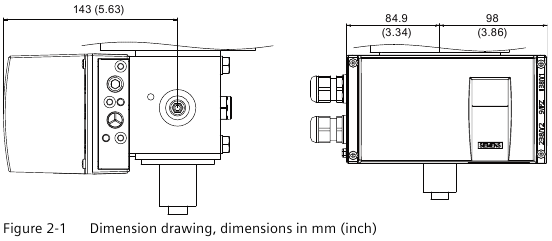

Maatschetsen

Gekwalificeerd personeel
Het product/systeem dat in deze documentatie wordt beschreven, mag alleen worden bediend door personeel dat gekwalificeerd is voor de specifieke taak in overeenstemming met de relevante documentatie, in het bijzonder de waarschuwingsberichten en veiligheidsinstructies. Gekwalificeerd personeel is personeel dat op basis van hun opleiding en ervaring in staat is om risico's te identificeren en potentiële gevaren te vermijden bij het werken met deze producten/systemen.
Correct gebruik van Siemens-producten
Let op het volgende:
Siemens-producten mogen alleen worden gebruikt voor de toepassingen die worden beschreven in de catalogus en in de relevante technische documentatie. Als producten en componenten van andere fabrikanten worden gebruikt, moeten deze worden aanbevolen of goedgekeurd door Siemens. Correct transport, opslag, installatie, montage, inbedrijfstelling, bediening en onderhoud zijn vereist om ervoor te zorgen dat de producten veilig en zonder problemen werken. De toegestane omgevingsomstandigheden moeten worden nageleefd. De informatie in de relevante documentatie moet in acht worden genomen.
