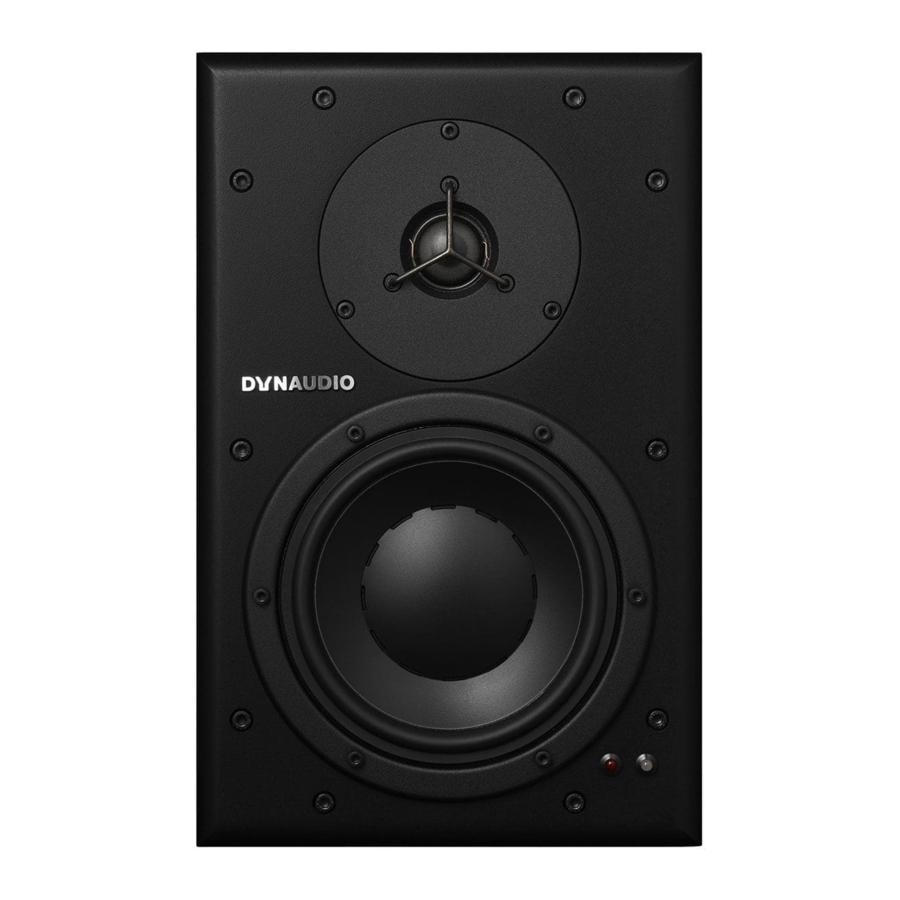

DYNAUDIO BM6 Servicehandleiding

Vervangbare onderdelen

• Tweeter
• Woofer
• Elektronicamodule
• Dioden

Tweeter vervangen

1. Verwijder 6 schroeven
2. Til de woofer uit de kast
3. Verwijder 3 schroeven
4. Til de tweeter uit de uitsparing in de kast
5. Verwijder de kabels van de tweeter
6. Verwijder de pakking uit de tweeteruitsparing

LET OP: zwart is – en blauw is +

7. Plaats een nieuwe pakking in de uitsparing in de kast
8. Sluit de kabels aan op de nieuwe tweeterconnectoren
9. Plaats de tweeter terug in de uitsparing in de kast
10. Zorg ervoor dat de oriëntatie correct is. Litze-draden moeten horizontaal georiënteerd zijn
11. Draai de 3 schroeven voorzichtig terug
12. Plaats de woofer in het kastgat
13. Draai de 6 schroeven voorzichtig terug
14. Hipot-test. 2,5 kV.
15. Functietest

Woofer vervangen

1. Verwijder 6 schroeven
2. Til de woofer uit de kast
3. Verwijder de kabels van de woofer
4. Verwijder de pakking uit het woofergat

LET OP: zwart is – en rood is + Op de driver is + de kant waar het label item# label is geplaatst

5. Plaats een nieuwe pakking rond het kastgat
6. Sluit de kabels aan op de nieuwe wooferconnectoren
7. Plaats de woofer in het kastgat
8. Draai de 6 schroeven voorzichtig terug
9. Hipot-test. 2,5 kV.
10. Functietest

Elektronica vervangen

1. Verwijder de stroom van de elektronica
2. Verwijder 10 schroeven op de versterker
3. Verwijder de elektronica voorzichtig uit de kast

LET OP: blauwe/zwarte draad is tweeter en rode/zwarte is woofer.
De wooferkabel is het dichtst bij het achterpaneel bevestigd. De tweeter- en wooferconnector zijn gemarkeerd op de printplaat

4. Verwijder de luidspreker- en diodedraden
5. Sluit de luidspreker- en diodedraden aan op de nieuwe elektronica
6. Plaats de elektronica voorzichtig in de kast
7. Draai de 10 schroeven voorzichtig terug
8. Hipot-test. 2,5 kV
9. Functietest

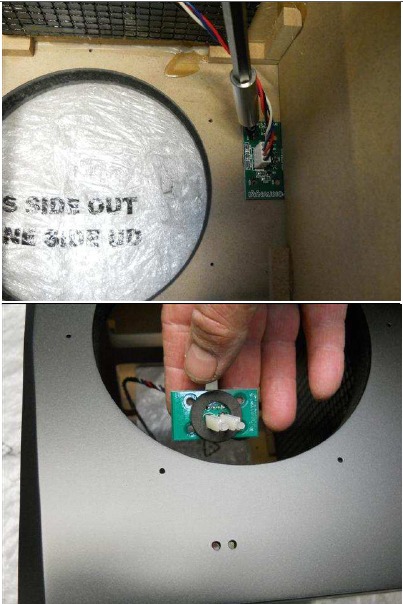

Dioden aan de voorkant vervangen

1. Verwijder de versterker van de luidspreker¹ (Elektronica vervangen)
2. Verwijder dempingsmateriaal
3. Draai de 2 schroeven op de diode-pcb los
4. Verwijder de kabel op de diode-pcb
5. Vervang de diode-pcb
6. Maak de draad weer vast op de diode-pcb
7. Draai de schroeven weer vast
8. Plaats het dempingsmateriaal terug
9. Monteer de versterker¹ (Elektronica vervangen)
