Grundfos UP-serie handleiding
Symbolen die in dit document worden gebruikt
Als deze veiligheidsinstructies niet worden nageleefd, kan dit leiden tot persoonlijk letsel!
Als deze instructies niet worden nageleefd, kan dit leiden tot een elektrische schok met als gevolg een risico op ernstig persoonlijk letsel of de dood.
Als deze veiligheidsinstructies niet worden nageleefd, kan dit leiden tot storingen of schade aan de apparatuur!
Opmerking
Opmerkingen of instructies die het werk gemakkelijker maken en een veilige werking garanderen.

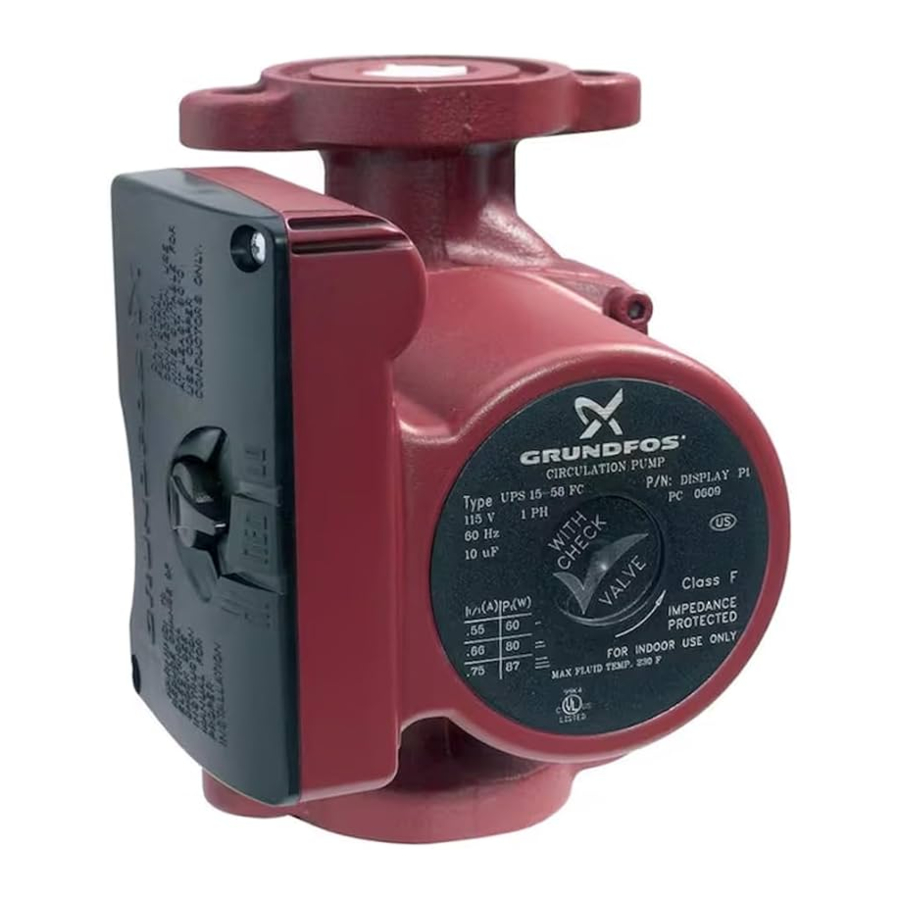

Productintroductie
Levering en behandeling
Controleer de onderdelen zorgvuldig om er zeker van te zijn dat de pomp tijdens de verzending niet is beschadigd. Er moet voor worden gezorgd dat de pomp NIET valt of verkeerd wordt behandeld; vallen zal de pomp beschadigen.
Checklist vóór installatie
Voordat u met de installatieprocedures begint, moeten de volgende controles worden uitgevoerd. Ze zijn allemaal belangrijk voor een correcte installatie van de circulatiepomp.
Toepassingen
Pompen van de modelserie UP(S)15, 26, 43 en 50 zijn over het algemeen ontworpen om water te circuleren van +32 °F tot +230 °F (0 °C tot +110 °C) tot een maximale druk van 150 psi (10 bar). Sommige modellen hebben temperatuurbeperkingen die in Tabel A hieronder worden weergegeven. Indien nodig kan een oplossing van 50% ethyleen- of propyleenglycol en water op volumebasis worden gebruikt; er kan echter een afname van de pompprestaties optreden als gevolg van een toename van de viscositeit van de oplossing. Neem contact op met de fabrikant voor informatie over de geschiktheid van het verpompen van andere vloeistoffen.
Gesloten systemen
Pompen van de modelserie UP(S) 15, 26, 43 en 50 met gietijzeren pomphuizen zijn ontworpen om water te verpompen dat compatibel is met hun gietijzeren constructie. Ze worden aanbevolen voor gebruik in gesloten hydronische systemen. (d.w.z. luchtloos, niet-drinkbaar water).
Open systemen
Pompen van de modelserie UP(S) 15, 26, 43 en 50 met roestvrijstalen of bronzen pomphuizen zijn ontworpen om water te verpompen dat compatibel is met hun constructie en kunnen worden gebruikt in zowel open als gesloten systemen.
Maximale watertemperatuur
De maximaal toelaatbare watertemperatuur wordt bepaald door de omgevingstemperatuur of de temperatuur van de omringende lucht, zoals weergegeven in Tabel A.
Vereisten voor de inlaatdruk
De hoeveelheid druk die nodig is aan de inlaat van de pomp is een functie van de temperatuur van het water, zoals weergegeven in Tabel B.
In een systeem onder druk is de vereiste inlaatdruk de minimaal toelaatbare systeemdruk.
In een systeem dat open is naar de atmosfeer, is de vereiste inlaatdruk de minimale afstand waarop de pomp zich moet bevinden onder het laagst mogelijke waterniveau van de waterbron (tank, zwembad, enz.).
| Tabel A: Maximale watertemperatuur | |||||
| Omgevingstemperatuur | +104°F (+40°C) | +120 (+48°C) | +140°F (+60°C) | +160°F (+71°C) | +175°F (+79°C) |
| Watertemperatuur Alle UP* | +230°F (+110°C) | +220°F (+104°C) | +210°F (+98°C) | +190°F (+87°C) | +175°F (+79°C) |
| *Uitzonderingen hieronder: | |||||
| UPS 15-35 | +165°F (+73°C) | +140°F (+60°C) | - | - | - |
| UP 15-100F | +205°F (+96°C) | +195°F (90°C) | (+185°F) (+85°C) | +175°F (+79°C) | - |
| UP 26-120U | +205°F (+96°C) | +195°F (90°C) | (+185°F) (+85°C) | +175°F (+79°C) | - |
| UP 26-116 | +150°F (+65°C) | +140°F (+60°C) | - | - | - |
| Tabel B: Minimaal vereiste inlaatdruk | |||||
| Vloeistoftemperatuur | 230°F (110°C) | 190°F (88°C) | 140°F (60°C) | ||
| Waterkolom | 36 ft (1,10 m) | 9 ft (2,8 m) | 3 ft (0,9 m) | ||
| Inlaatdruk | 15,6 psi (1,07 bar) | 4,0 psi (0,27 bar) | 1,3 psi (0,08 bar) | ||
Installatie
Positie van de aansluitdoos
Bij een correcte installatie van de pomp bevindt de aansluitdoos zich aan de ene of de andere kant van de pomp, met de kabelinvoer naar beneden gericht. Zie fig. 1.
De positie van de aansluitdoos wijzigen
Als de positie van de aansluitdoos moet worden gewijzigd, kunt u dit het beste vóór de installatie doen. Als de pomp echter al is geïnstalleerd, moet u ervoor zorgen dat de elektrische voeding is uitgeschakeld en de afsluiters sluiten voordat u de inbusbouten verwijdert.
Om de positie van de aansluitdoos te wijzigen:
- Verwijder de vier (4) inbusbouten (sleutel van 4 of 5 mm) terwijl u de stator (motor) ondersteunt.
- Scheid de stator voorzichtig van de pompkamer en draai deze naar de juiste oriëntatie van de aansluitdoos.
- Plaats de inbusbouten terug en draai ze diagonaal en gelijkmatig aan (7 ft.-lb. koppel).
- Controleer of de waaier vrij draait. Als de waaier niet gemakkelijk draait, herhaalt u het demontage-/montageproces.
Pomp montage: voor gebruik binnenshuis
Zorg er bij het maken van leidingaansluitingen voor dat u de aanbevelingen van de fabrikant van de leidingen en alle codevereisten voor leidingmateriaal volgt.
Pijlen aan de zijkant of onderkant van de pompkamer geven de stroomrichting door de pomp aan. Grundfos-circulatoren kunnen zowel in verticale als horizontale leidingen worden geïnstalleerd. De pomp moet worden geïnstalleerd met de motoras horizontaal gepositioneerd. De pomp mag in geen geval worden geïnstalleerd met de as verticaal of waar de as onder het horizontale vlak valt. Zie fig. 2.
Het wordt aanbevolen om aan elke kant van de pomp afsluiters te installeren. Installeer indien mogelijk geen bochten, aftakkingen en soortgelijke fittingen vlak voor of na de pomp. Zorg voor ondersteuning van de pomp of de aangrenzende leidingen om thermische en mechanische spanning op de pomp te verminderen.
Installatievereisten
- Reinig en spoel het systeem grondig voordat u de pomp installeert.
- Installeer de pomp niet op het laagste punt van het systeem waar vuil en sediment zich van nature ophopen.
- Installeer een ontluchter op het/de hoogste punt(en) van het systeem om opgehoopte lucht te verwijderen.
- Zorg ervoor dat er tijdens het installatieproces geen water in de aansluitdoos komt.
- Open systeem: Installeer de pomp in de toevoerleiding; de zuigzijde van de pomp moet met water worden gevuld. Zorg ervoor dat aan de statische hoogtevereiste uit tabel B wordt voldaan.
- Gesloten systeem: Installeer een veiligheidsventiel om te beschermen tegen temperatuur- en drukopbouw.
- Als er overmatige zwevende deeltjes in het water zitten, wordt aanbevolen om een zeef en/of filter te installeren en regelmatig te reinigen.
Start de pomp pas als het systeem is gevuld.
Verwijdering van de terugslagklep
- Gebruik een punttang om de terugslagklep uit het pomphuis te verwijderen.
- Controleer of er geen deel van de klep in het pomphuis achterblijft.
- Breng het bijgevoegde ronde label "Terugslagklep verwijderd" aan over het vinkje op het typeplaatje van de pomp.
Elektrisch
Alle elektrische werkzaamheden moeten worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de laatste editie van de National Electrical Code en lokale geldende voorschriften of regelgeving.
Voor de veilige werking van deze pomp is het noodzakelijk dat deze wordt geaard in overeenstemming met de National Electrical Code en lokale geldende voorschriften of regelgeving.
De aarddraden moeten koperen geleiders zijn van ten minste de grootte van de circuitgeleider die stroom levert aan de pomp. De minimale grootte van de aarddraad is 14 AWG. Sluit de aarddraad aan op het aardpunt in de aansluitdoos en vervolgens op een acceptabele aarde.
Niet aarden op een gastoevoerleiding.
Voor fig. 3 kunnen sommige pompmodellen worden geleverd met twee toegangspoorten voor bedrading naar de aansluitdoos. Om een veilige werking van uw installatie te garanderen, MOET de meegeleverde afsluitdop van de aansluitdoos in de ongebruikte toegangspoort voor bedrading worden geplaatst.
De juiste bedrijfsspanning en andere elektrische informatie vindt u op het typeplaatje dat aan de bovenkant van de motor is bevestigd.
Afhankelijk van het pompmodel heeft de motor een ingebouwde, automatische thermische beveiliging met resetfunctie of is hij impedantie beveiligd en heeft in beide gevallen geen extra externe beveiliging nodig. De temperatuur van de wikkelingen zal nooit de toelaatbare limieten overschrijden, zelfs niet als de rotor is vergrendeld.
De draaddiktes moeten zijn gebaseerd op de stroomvoerende capaciteit (stroomvoerende eigenschappen van een geleider) zoals vereist door de laatste editie van de National Electrical Code of lokale voorschriften.
Zowel de stroom- als de aarddraden moeten geschikt zijn voor ten minste 194 °F (90 °C).
Als er een starre buis moet worden gebruikt, moet de hub op het buissysteem worden aangesloten voordat deze op de aansluitdoos van de pomp wordt aangesloten.

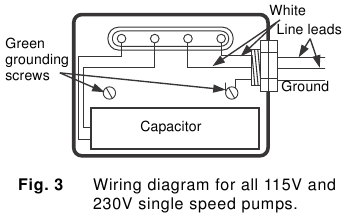

Bedrading van de condensatorklem
Voor alle modellen van 115V en 230V
Zie Fig. 3
- Sluit de witte/witte elektrische draden van de circulatiepomp aan op de binnenkomende stroomdraden met draadmoeren of andere goedgekeurde connectoren.
- Bevestig de binnenkomende aarddraad aan een van de groene aardingsschroeven.

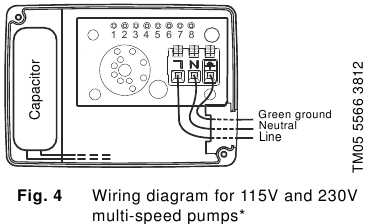

EL-unit bedrading
Voor alle modellen van 115V en 230V
Zie Fig. 4
- Sluit de stroomvoerende draad aan op de klem "L"
- Sluit de nuldraad aan op de klem "N"
- Bevestig de aarddraad aan de aardklem.
Voor 230 volt pompen:
- Sluit de twee stroomvoerende draden aan op de klemmen "L" en "N"
- Bevestig de aarddraad aan de aardklem.
*UP(S) 15 condensatordraad positie 4 & 8; UP(S) 26/43/50 condensatordraad positie 2 & 4.
Opstarten
Gebruik de pomp niet om het systeem te ontluchten.
Start de pomp niet voordat het systeem is gevuld.
Laat de pomp nooit drooglopen.
Werking
Grundfos-circulatiepompen voor huishoudelijk gebruik, correct geïnstalleerd en afgestemd op de juiste prestaties, werken stil en efficiënt en bieden jarenlang service.
De pomp mag in geen geval gedurende langere tijd worden gebruikt zonder watercirculatie of zonder de minimaal vereiste inlaatdruk. Dit kan leiden tot schade aan de motor en pomp.
UPS-modelpompen hebben meerdere snelheden en de snelheid kan worden gewijzigd met een keuzeschakelaar voor de snelheid die zich aan de voorkant van de aansluitdoos bevindt.
UP-modellen hebben een enkele snelheid.
Probleemoplossing
Werkt niet
Wanneer UP- en UPS 15, 26, 43 en 50 pompen voor het eerst worden gestart, kan de as langzaam draaien totdat water volledig in de lagers is doorgedrongen.
Als de pomp niet draait, kan de as handmatig worden gedraaid. Om dit te bereiken, schakelt u de elektrische voeding uit en sluit u de afsluiters aan elke kant van de pomp. Verwijder de indicatorplug in het midden van het typeplaatje. Steek een kleine platte schroevendraaier in het uiteinde van de as en draai voorzichtig totdat de as vrij beweegt. Plaats de plug terug en draai deze vast. Open de afsluiters en wacht 2 tot 3 minuten totdat de systeemdruk is genivelleerd voordat u de pomp start.
Opmerking
Na een lange stilstand moeten pompen met meerdere snelheden worden gestart op snelheid 3 en vervolgens worden aangepast aan de normale instelling. De UPS 15-42 heeft een automatische functie om te helpen bij het herstarten.
