Bosch FONTUS Handleiding

Transport en opslag

• Schakel de machine uit en zorg ervoor dat de uitschuifbare handgreep is vergrendeld voordat u de machine transporteert.

  Wees voorzichtig bij het optillen en verplaatsen van de machine, vooral wanneer de watertank vol is. Controleer of de uitschuifbare handgreep goed is vergrendeld. Gebruik de uitschuifbare handgreep en de onderste handgreep aan de voorkant om de machine op te tillen. Zorg voor een goede houding van de rug bij het optillen van de machine. Houd uw rug recht en buig de knieën.
• Wees voorzichtig bij het verplaatsen van de machine op hellingen of trappen. De machine is zwaar wanneer deze gevuld is met water.
• Tap voor opslag het water uit de tank en het pompsysteem.

Onderhoud

• Schakel de machine uit en verwijder de accu voordat u onderhoud aan de machine uitvoert.
• Reparaties mogen alleen worden uitgevoerd door geautoriseerde Bosch-servicecentra.

Accessoires en reserveonderdelen

• Er moeten accessoires en reserveonderdelen worden gebruikt die door Bosch zijn goedgekeurd. Originele accessoires en reserveonderdelen garanderen dat de machine veilig en zonder storingen kan worden gebruikt.

Symbolen
De volgende symbolen zijn belangrijk voor het lezen en begrijpen van de gebruiksaanwijzing. Let op de symbolen en hun betekenis. De juiste interpretatie van de symbolen helpt u om het product beter en veiliger te gebruiken.

Symbool	Betekenis
	Bewegingsrichting
	Reactierichting
	Inschakelen
	Uitschakelen
	Accessoires/reserveonderdelen

Beoogd gebruik
De machine is bedoeld voor huishoudelijk gebruik om voertuigen, gereedschappen, ramen, laarzen, fietsen, honden (in lagedrukmodus), buitenspeelgoed, kassen, tuinmeubelen enz. schoon te maken. De drukmodus en het sproeipatroon moeten correct worden aangepast aan de betreffende reinigingstaak.

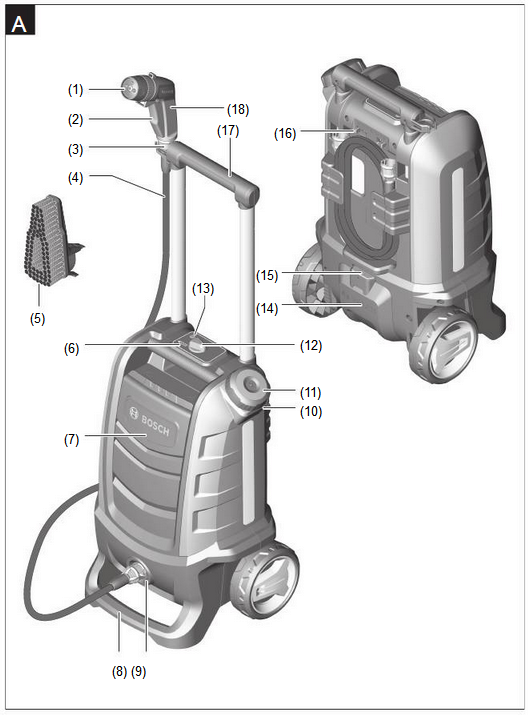

Productkenmerken (zie afbeeldingen A en D)
De nummering van de productkenmerken verwijst naar de afbeelding van de machine op de grafische pagina's.

1. Mondstukkop
2. Activering
3. Slangaansluiting voor spuitpistool
4. Slang
5. Borstel
6. Accu-laadindicator
7. Opbergvak
8. Handgreep aan de voorkant
9. Wateruitlaat
10. Filter (onder vuldop)
11. Vuldop
12. Drukkiezer
13. Aan/uit-schakelaar
14. Accuvakdeksel
15. Ontgrendelingsknop accuvak
16. Vergrendeling uitschuifbare handgreep
17. Uitschuifbare handgreep
18. Spuitpistool
19. Accu^A)
20. Ontgrendelingsknop accu
21. Oplader^A)

^A) Getoonde of beschreven accessoires zijn niet standaard bij het product inbegrepen. U kunt de complete selectie accessoires vinden in ons accessoire-assortiment.

Technische gegevens

Oplader		AL 1815 CV	AL 1830 CV
Artikelnummer
2 607 226	EU	... 077	... 965
2 607 226	UK	... 079	... 967
Laadstroom	A	1.5	3.0
Laadtijd (accu leeg)
– Accu met min. 1,5 Ah		63	33
– Accu met min. 2,0 Ah		84	45
– Accu met min. 2,5 Ah		105	60
– Accu met min. 4,0 Ah		160	95
– Accu met min. 6,0 Ah		230	130
Gewicht volgens EPTA-procedure 01:2014	kg	0.38	0.40
Beschermingsklasse		/ II	/ II

Informatie over geluid/vibratie
Geluidsemissiewaarden bepaald conform EN 60745-2-54.
Het A-gewogen geluidsniveau van het product bedraagt typisch: Geluidsdrukniveau 61 dB(A); geluidsvermogensniveau 74 dB(A). Onzekerheid K = 3 dB.
Totale trillingswaarden a_h vectoriële som van drie richtingen) en onzekerheid K bepaald conform
EN 60745-2-54: a_h < 2,5 m/s², K = 1.5 m/s².

Montage en bediening

Weergave/actie Objectief	Afbeelding
Productkenmerken	A

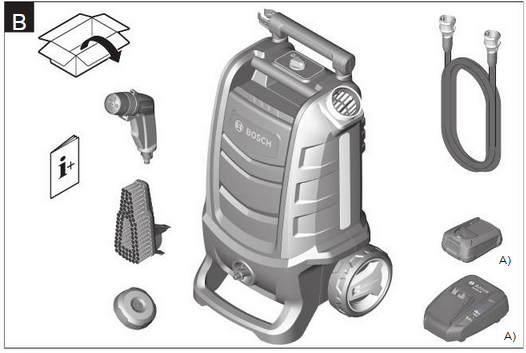

Leveringsomvang	B

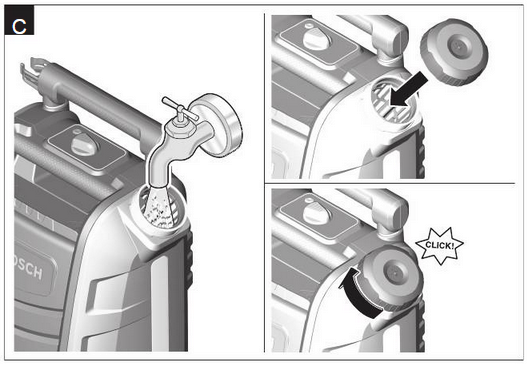

Het waterreservoir vullen	C
Accu opladen en plaatsen	D

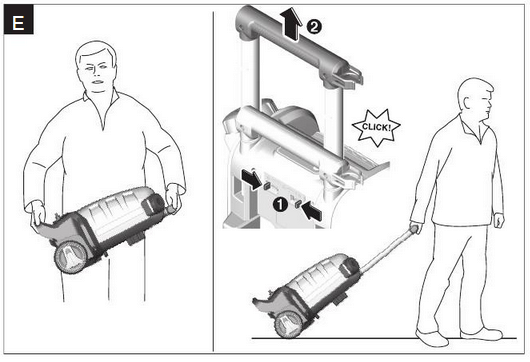

Dragen en transporteren	E
De slang aansluiten	F

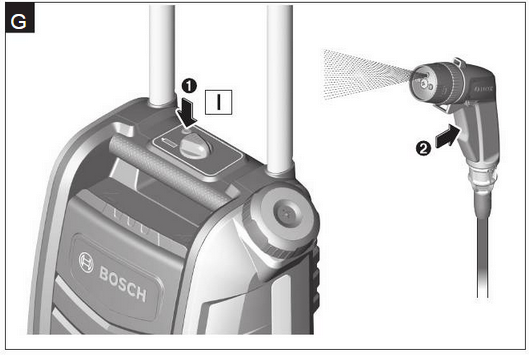

Inschakelen	G

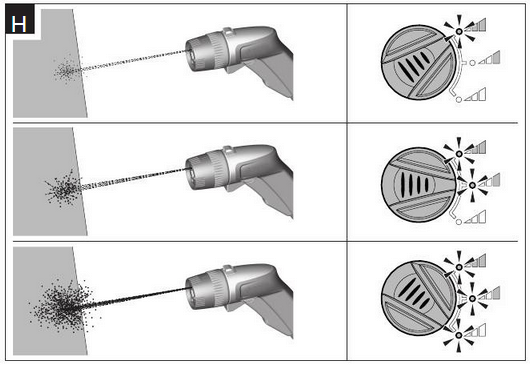

De straalsterkte instellen	H

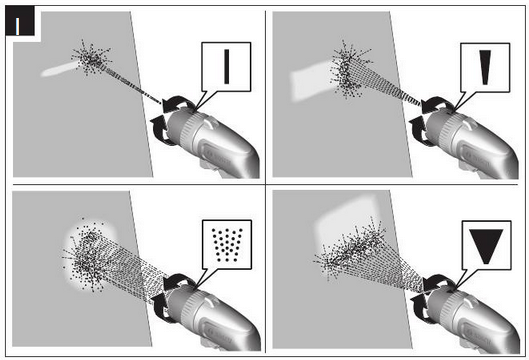

Sproeipatronen	I

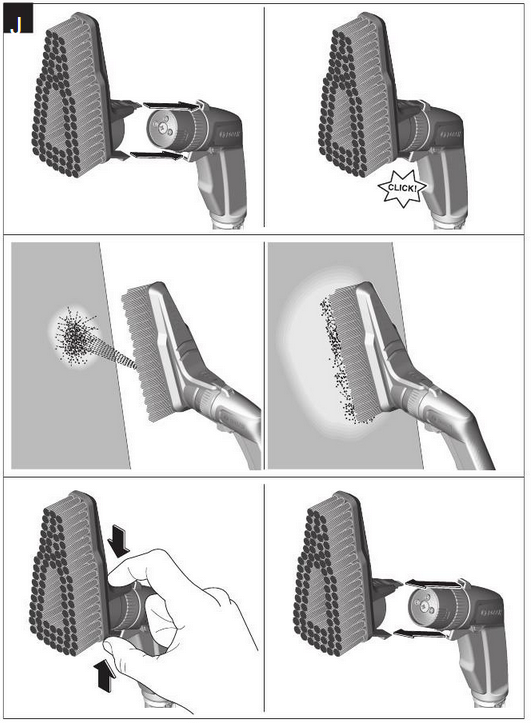

De borstel gebruiken	J

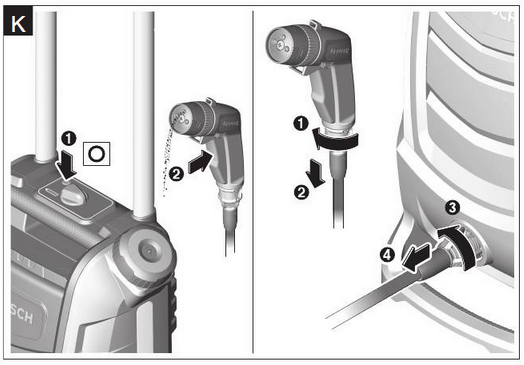

Uitschakelen De slang loskoppelen	K
De accu verwijderen	L

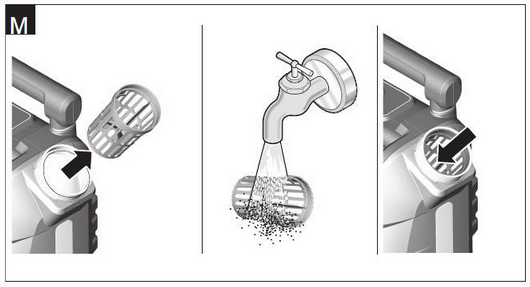

Onderhoud	M

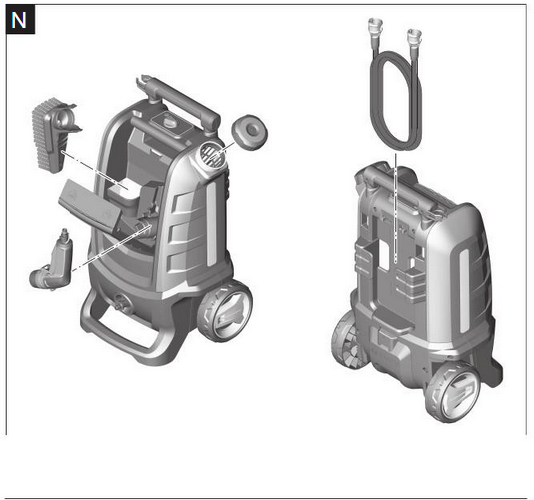

Opslag	N
Accessoires	O

Inschakelen

De accu opladen

• Let op de juiste netspanning! De spanning van de voeding moet overeenkomen met de gegevens op het typeplaatje van de acculader. Acculaders met het opschrift 230 V kunnen ook met 220 V worden gebruikt.

De accu is uitgerust met temperatuurbewaking, waardoor opladen alleen mogelijk is in het temperatuurbereik tussen 0 °C en 45 °C. Op deze manier wordt een lange levensduur van de accu bereikt.
Opmerking: de accu wordt gedeeltelijk opgeladen geleverd. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op in de acculader voordat u deze voor de eerste keer gebruikt.
De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het laadproces beschadigt de accu niet.
De Electronic Cell Protection (ECP) beschermt de lithium-ionaccu tegen diepontlading. Als de accu leeg is, wordt de machine uitgeschakeld door middel van een beveiligingscircuit: de pomp stopt.
Blijf de aan/uit-schakelaar niet indrukken na een automatische uitschakeling van de machine. De accu kan beschadigd raken.
Neem de aanwijzingen voor het afvoeren van de accu in acht.

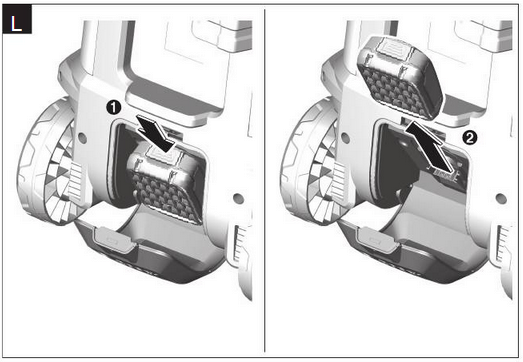

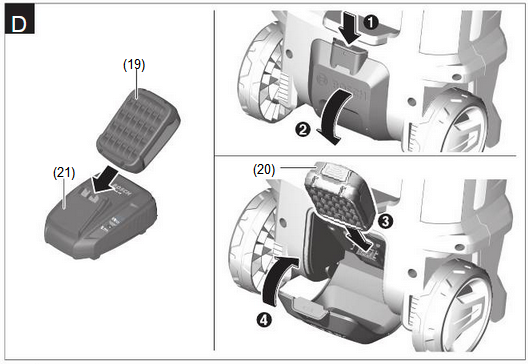

De accu plaatsen/verwijderen (zie afbeeldingen D en L)
Opmerking: het gebruik van ongeschikte accu's kan leiden tot storingen of schade aan de machine.
Druk op de ontgrendelknop van het accuvak (15) om het deksel van het accuvak (14) te openen. Plaats de opgeladen accu (19). Zorg ervoor dat de accu correct is geplaatst.
Sluit het deksel van het accuvak en zorg ervoor dat de vergrendeling van de ontgrendelknop van het accuvak (15) is vastgezet. Het deksel van het accuvak (14) beschermt de accu tegen opspattend water tijdens bedrijf.
Druk op de ontgrendelknop van het accuvak (15) om het deksel van het accuvak (14) te openen. Om de accu (19) uit de machine te verwijderen, drukt u op de ontgrendelknop van de accu
(20) en trekt u de accu eruit.

Oplaadprocedure
De oplaadprocedure start zodra de stekker van de oplader in een stopcontact wordt gestoken en de accu (19) op de oplader (21) wordt geplaatst.
Dankzij de intelligente oplaadmethode wordt de laadtoestand van de accu automatisch gedetecteerd en wordt de accu opgeladen met de optimale laadstroom, afhankelijk van de accutemperatuur en -spanning.
Dit verlengt de levensduur van de accu en zorgt er altijd voor dat deze volledig is opgeladen wanneer deze ter bewaring in de oplader wordt bewaard.

Betekenis van de indicatie-elementen (AL 1815 CV)
Knipperende acculaadindicator

De oplaadprocedure wordt aangegeven door het knipperen van de acculaadindicator.

Continu branden van de acculaadindicator

Continu branden van de acculaadindicator geeft aan dat de accu volledig is opgeladen
of dat de temperatuur van de accu zich niet binnen het toegestane oplaadtemperatuurbereik bevindt en om deze reden niet kan worden opgeladen. De accu wordt opgeladen zodra het toegestane oplaadtemperatuurbereik is bereikt.
Wanneer de accu niet is geplaatst, geeft continu branden van de acculaadindicator aan dat de stekker in het stopcontact is gestoken en dat de acculader klaar is voor gebruik.

Betekenis van de indicatie-elementen (AL 1830 CV)
(Snel) Knipperen van de groene acculaadindicator

De snellaadprocedure wordt aangegeven door snel knipperen van de groene acculaadindicator.
Opmerking: de snellaadprocedure is alleen mogelijk als de accutemperatuur zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het hoofdstuk "Technische gegevens".

(Langzaam) Knipperen van de groene acculaadindicator

Wanneer de laadtoestand van de accu 80% is, knippert langzaam de groene acculaadindicator.
De accu kan worden verwijderd voor onmiddellijk gebruik.

Continu branden van de groene acculaadindicator

Continu branden van de acculaadindicator geeft aan dat de accu volledig is opgeladen.
Wanneer de accu niet is geplaatst, geeft continu branden van de acculaadindicator aan dat de stekker in het stopcontact is gestoken en dat de acculader klaar is voor gebruik.

Continu branden van de rode acculaadindicator

Continu branden van de rode acculaadindicator geeft aan dat de temperatuur van de accu zich niet binnen het toegestane oplaadtemperatuurbereik bevindt, zie het hoofdstuk "Technische gegevens". Zodra het toegestane oplaadtemperatuurbereik is bereikt, schakelt de acculader automatisch over naar snelladen.

Knipperende rode acculaadindicator

Een knipperende rode acculaadindicator geeft een andere storing in de oplaadprocedure aan, zie het hoofdstuk "Problemen oplossen – Oorzaken en corrigerende maatregelen".

Werking

Starten
Gebruik altijd schoon water om de watertank te vullen. Controleer of het filter (10) is geplaatst en onbeschadigd is (zie afbeelding C).

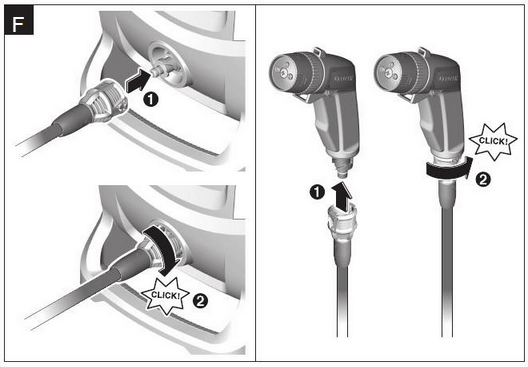

Sluit de slang (4) aan op de wateruitlaat (9) en het spuitpistool (18) (zie afbeelding F).
Selecteer het gewenste sproeipatroon door de spuitmondkop (1) te draaien (zie afbeelding I).

Problemen oplossen

Snoerloze drukreiniger

Accu en oplader

Onderhoud, opslag en transport
Schakel de machine uit en druk op de trekker om het water uit de slang te laten lopen.
Koppel de slang los van het spuitpistool en de wateruitlaat. Het spuitpistool, de borstel en de slang kunnen bij de machine worden opgeborgen. Laat het water uit het systeem lopen en verwijder de accu.

Aftersales-service en advies over het gebruik van producten
www.bosch-pt.de
Vermeld in alle correspondentie en bij bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Transport

De meegeleverde lithium-ionbatterijen vallen onder de wetgeving voor gevaarlijke goederen. De batterijen zijn geschikt voor wegtransport door de gebruiker zonder verdere beperkingen.
Bij transport door derden (bijv. luchttransport of een expeditiebedrijf) moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige op het gebied van gevaarlijke stoffen te raadplegen.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zo dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Veiligheidsinstructies

• WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de veiligheidswaarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Verklaring van symbolen op de machine

	Algemene waarschuwing voor gevaar.
	Lees de gebruiksaanwijzing.
	Richt de waterstraal nooit op het gezicht van mensen en dieren, op de machine zelf of op elektrische componenten.

Bediening

• De gebruiker moet de machine bedienen in overeenstemming met de voorschriften. Er moet rekening worden gehouden met de plaatselijke omstandigheden. Let bij het werken op andere mensen, vooral op kinderen.
• Laat nooit kinderen, personen met fysieke, zintuiglijke of mentale beperkingen of een gebrek aan ervaring en/of kennis en/of mensen die niet bekend zijn met deze instructies de machine gebruiken. Lokale voorschriften kunnen de leeftijd van de gebruiker beperken.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de machine spelen.
• De gebruiker is verantwoordelijk voor derden in het werkgebied. Richt de straal niet per ongeluk op andere personen of dieren in de omgeving.

Toepassing

• Alle stroomgeleidende componenten in het werkgebied moeten worden beschermd tegen opspattend water.
• Materialen die asbest bevatten en andere materialen die stoffen bevatten die schadelijk zijn voor uw gezondheid mogen niet worden gesproeid.
• Gebruik de machine alleen als het batterijcompartiment gesloten is. Dit beschermt de batterij tegen opspattend water.
• Controleer voor gebruik of de machine en de bedieningsapparatuur in perfecte staat verkeren en veilig te bedienen zijn. Niet gebruiken als het niet in perfecte staat is.
• De machine moet op een stabiele ondergrond worden geplaatst.
• Gebruik geen oplosmiddelhoudende vloeistoffen, onverdunde zuren, aceton of oplosmiddelen, waaronder benzine, verfverdunners, stookolie. De gesproeide dampen zijn licht ontvlambaar, explosief en giftig.
• Vul de watertank nooit als het filter is verwijderd of als het filter beschadigd is.
• Breng geen wijzigingen aan de machine aan. Ongeautoriseerde wijzigingen kunnen de veiligheid van uw machine aantasten, leiden tot meer lawaai en trillingen en slechte prestaties.
• Richt de sproeistraal niet op de gezichten van personen of dieren.
• Dompel de machine nooit onder in water om de tank te vullen.
• Hoge druk kan ervoor zorgen dat objecten terugkaatsen. Draag indien nodig geschikte persoonlijke beschermingsmiddelen, zoals een veiligheidsbril.
• Gebruik alleen vers (niet zout) water om de watertank te vullen.

Aanbevelingen voor een optimale behandeling van de accupack

• Open de accu niet. Er bestaat een risico op kortsluiting.

  Bescherm de batterij tegen hitte (bijv. tegen continue intense zonlicht), vuur, water en vocht. Er bestaat een risico op explosie.
• In geval van beschadiging en onjuist gebruik van de accupack kunnen er dampen vrijkomen. Ventileer de ruimte en zoek medische hulp in geval van klachten. De dampen kunnen de luchtwegen irriteren.
• Gebruik de accu alleen in combinatie met uw Bosch-product. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.
• De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door uitwendig aangebracht geweld. Er kan een interne kortsluiting optreden, waardoor de accu kan branden, roken, exploderen of oververhit raken.
• Sluit de accu niet kort. Er bestaat een risico op explosie.
• Reinig af en toe de ventilatiesleuven van de accu met een zachte, schone en droge borstel.

Veiligheidswaarschuwingen voor acculaders

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de veiligheidswaarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.
Gebruik de acculader alleen als u alle functies volledig begrijpt en zonder beperking kunt uitvoeren, of als u de juiste instructies hebt ontvangen.

• Laat nooit kinderen, personen met fysieke, zintuiglijke of mentale beperkingen of een gebrek aan ervaring en/of kennis en/of mensen die niet bekend zijn met deze instructies de acculader gebruiken. Lokale voorschriften kunnen de leeftijd van de gebruiker beperken.
• Houd kinderen te allen tijde onder toezicht. Dit zorgt ervoor dat kinderen niet met de oplader spelen.
• Laad alleen Bosch lithium-ionbatterijen op met een capaciteit van meer dan1,5 Ah (met ten minste 3 oplaadbare accucellen). De accuspanning moet overeenkomen met de acculaadspanning van de oplader. Laad geen niet-oplaadbare batterijen op. Anders bestaat er gevaar voor brand en explosie.

  Houd de acculader uit de buurt van regen of vocht. Het binnendringen van water in de acculader verhoogt het risico op een elektrische schok.
• Houd de oplader schoon. Vuil vormt een risico op elektrische schokken.
• Controleer altijd de oplader, kabel en stekker voor gebruik. Stop met het gebruik van de oplader als u schade ontdekt. Open de oplader niet zelf en laat deze alleen repareren door een gekwalificeerde specialist met uitsluitend originele vervangingsonderdelen. Beschadigde opladers, kabels en stekkers verhogen het risico op een elektrische schok.
• Gebruik de oplader niet op een gemakkelijk ontvlambaar oppervlak (bijv. papier, textiel, enz.) of in een brandbare omgeving. Er bestaat brandgevaar doordat de oplader tijdens het gebruik opwarmt.
• Dek de ventilatiesleuven van de acculader niet af. Anders kan de acculader oververhit raken en niet meer goed werken.
• Voor meer elektrische veiligheid raden we aan een aardlekschakelaar te gebruiken met een maximale uitschakelstroom van 30 mA. Controleer voor gebruik altijd uw aardlekschakelaar.
