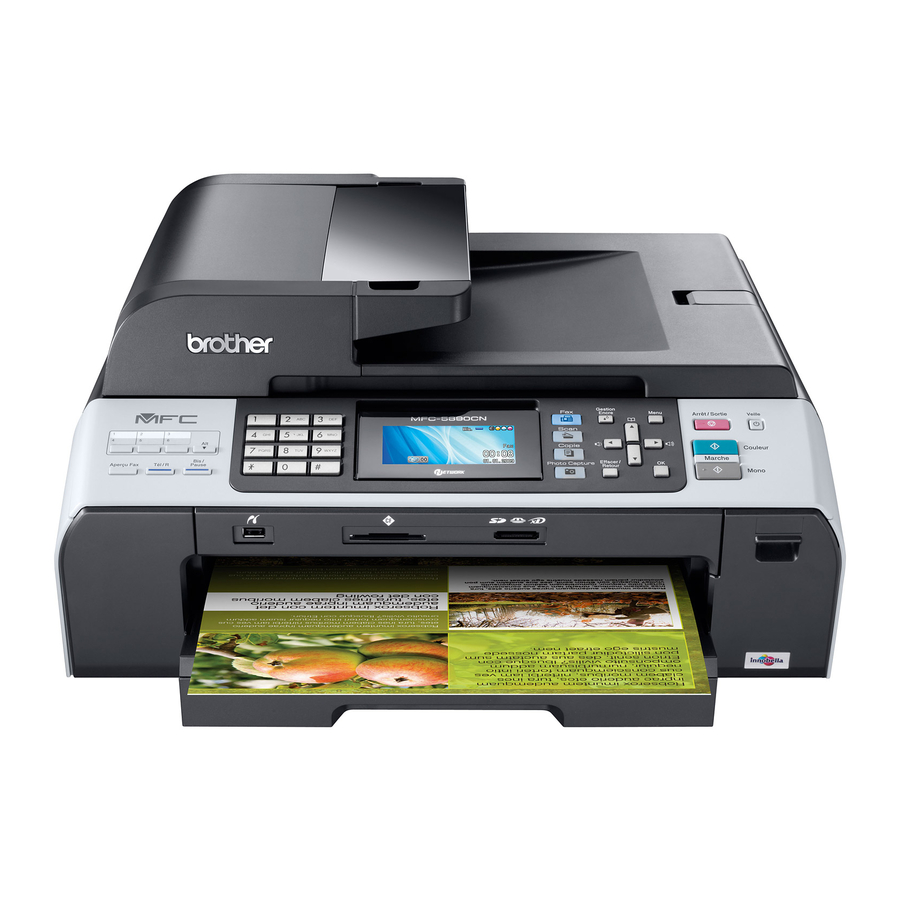

Brother MFC-5890CN Handleiding

Begin hier

Lees deze Snelstartgids voor de juiste installatie voordat u het apparaat kunt gebruiken.

Waarschuwingen vertellen u wat u moet doen om mogelijk persoonlijk letsel te voorkomen.

Sluit de USB-kabel NOG NIET aan (als u een USB-kabel gebruikt).

1. Pak het apparaat uit en controleer de onderdelen


Plastic zakken worden gebruikt in de verpakking van uw apparaat. Houd deze zakken uit de buurt van baby's en kinderen om verstikkingsgevaar te voorkomen.

1. Verwijder de beschermende tape en folie van de scannerglasplaat.

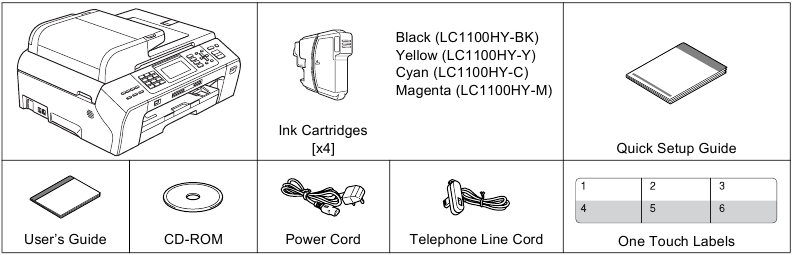

2. Zorg ervoor dat u alle onderdelen hebt.

Opmerking

• De onderdelen die in de doos zitten, kunnen verschillen afhankelijk van uw land.
• Bewaar al het verpakkingsmateriaal en de doos voor het geval u uw apparaat om welke reden dan ook moet verzenden.
• U moet de juiste interfacekabel aanschaffen voor de interface die u wilt gebruiken (voor USB- of netwerkverbinding).

USB-kabel
Zorg ervoor dat u een USB 2.0-kabel (Type A/B) gebruikt die niet langer is dan 2 meter.

Netwerkkabel
Gebruik een rechte Category5 (of hoger) twisted-pair-kabel voor 10BASE-T of 100BASE-TX Fast Ethernet Network.

2. Plaats gewoon A4-papier

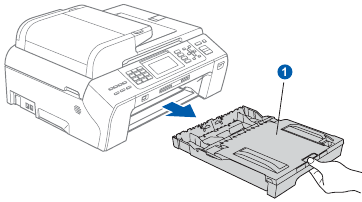

   1. Trek de papierlade volledig uit het apparaat.

   2. Open de afdekking van de papierlade .

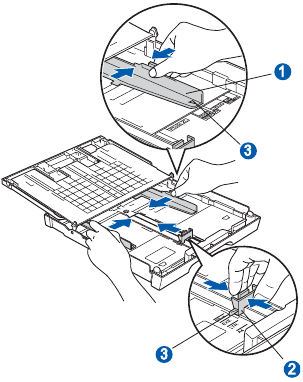

   3. Druk en schuif met beide handen voorzichtig de papiergeleiders aan de zijkant en vervolgens de papierlengtegeleider om aan de papierformaat te voldoen.
      Zorg ervoor dat de driehoekige markeringen op de papiergeleiders aan de zijkant en de papierlengtegeleider overeenkomen met de markering voor het papierformaat dat u gebruikt.

   4. Waaier de stapel papier goed uit om papierstoringen en verkeerde invoer te voorkomen.

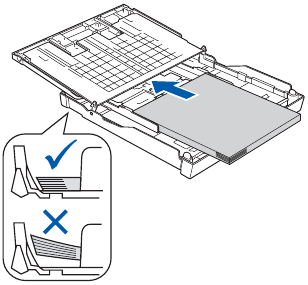

   5. Leg het papier voorzichtig met de afdrukzijde naar beneden en de bovenrand eerst in de papierlade. Controleer of het papier vlak in de lade ligt.

Duw het papier niet te ver naar binnen.

6. Stel de papiergeleiders met beide handen voorzichtig af op het papier. Zorg ervoor dat de papiergeleiders de randen van het papier raken.
7. Sluit de afdekking van de papierlade. Controleer of het papier vlak in de lade ligt en onder de maximale papiermarkering .

8. Duw de papierlade langzaam volledig in het apparaat.

9. Trek, terwijl u de papierlade op zijn plaats houdt, de papiersteun uit totdat deze vastklikt en klap vervolgens de papiersteunklep uit.


3. Sluit het netsnoer en de telefoonlijn aan

Sluit de USB-kabel NOG NIET aan (als u een USB-kabel gebruikt).

1. Sluit het netsnoer aan.


Het apparaat moet worden voorzien van een geaarde stekker.

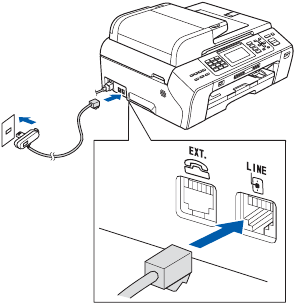

2. Sluit de telefoonlijn aan. Sluit het ene uiteinde van de telefoonlijn aan op de aansluiting op het apparaat met de markering LINE en het andere uiteinde op een telefoonaansluiting.


Aangezien het apparaat is geaard via het stopcontact, kunt u uzelf beschermen tegen potentieel gevaarlijke elektrische omstandigheden op het telefoonnetwerk door het netsnoer aangesloten te houden op uw apparaat wanneer u het op een telefoonlijn aansluit. Op dezelfde manier kunt u uzelf beschermen wanneer u uw apparaat wilt verplaatsen door eerst de telefoonlijn en vervolgens het netsnoer los te koppelen.

Het telefoonsnoer MOET worden aangesloten op de aansluiting op het apparaat met de markering LINE.

Opmerking

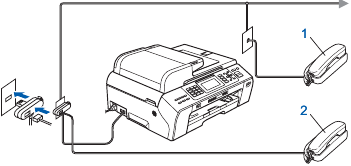

Als u één telefoonlijn deelt met een externe telefoon, sluit u deze aan zoals hieronder wordt weergegeven.

1. Extra telefoon
2. Externe telefoon

Opmerking

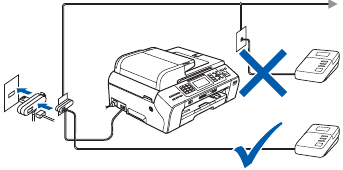

Als u één telefoonlijn deelt met een extern antwoordapparaat, sluit u deze aan zoals hieronder wordt weergegeven.

Stel de ontvangstmodus in op External TAD als u een extern antwoordapparaat hebt. Zie Een ontvangstmodus kiezen. Zie Een externe TAD (telefoonantwoordapparaat) aansluiten in hoofdstuk 7 van de gebruikershandleiding voor meer informatie.

4. Installeer de inktcartridges

Als er inkt in uw ogen komt, spoel ze dan onmiddellijk met water en raadpleeg een arts als er irritatie optreedt.

1. Zorg ervoor dat de stroom is ingeschakeld. Het LCD-scherm geeft het volgende weer:

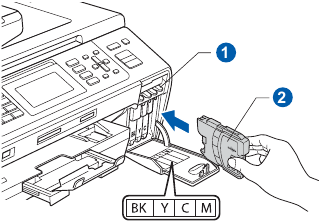

2. Open de afdekking van de inktcartridge .

3. Verwijder het groene beschermende onderdeel .
   Opmerking
   Gooi het groene beschermende onderdeel niet weg. U hebt het nodig als u het apparaat vervoert.

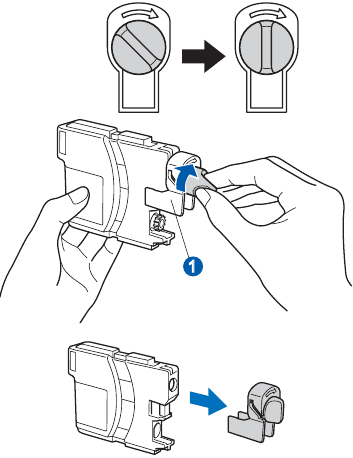

4. Pak de inktcartridge uit.
5. Draai de groene knop op de beschermende gele dop met de klok mee totdat deze klikt om de vacuümafdichting los te maken en verwijder vervolgens de dop .

6. Let erop dat u de kleur van de hendel afstemt op de kleur van de cartridge , zoals weergegeven in het onderstaande diagram.

7. Installeer elke inktcartridge in de richting van de pijl op het etiket.

8. Duw de inktcartridge voorzichtig totdat deze klikt. Nadat alle inktcartridges zijn geïnstalleerd, sluit u de afdekking van de inktcartridge.


Opmerking
Het apparaat bereidt het inkttoevoersysteem voor op afdrukken. Dit proces duurt ongeveer vier minuten. Schakel het apparaat niet uit.

5. Controleer de afdrukkwaliteit
   1. Wanneer het voorbereidingsproces is voltooid, geeft het LCD-scherm dit bericht weer
      Druk op Colour Start (Starten in kleur).

   2. Controleer de kwaliteit van de vier kleurenblokken op het blad. (zwart/geel/cyaan/magenta)

   3. Als alle lijnen duidelijk en zichtbaar zijn, drukt u op 1 (Yes (Ja)) op het toetsenblok om de kwaliteitscontrole te voltooien.


Als u ontbrekende korte lijnen ziet, drukt u op 2 (Nee) op het toetsenblok en gaat u naar d.

4. De LCD vraagt u of de afdrukkwaliteit OK is voor zwart en kleur. Druk op 1 (Ja) of 2 (Nee) op het toetsenblok.


Nadat u op 1 (Ja) of 2 (Nee) voor zowel zwart als kleur hebt gedrukt, toont de LCD:

5. Druk op 1 (Ja), het apparaat begint dan met het reinigen van de kleuren.
6. Nadat het reinigen is voltooid, drukt u op Colour Start. Het apparaat begint opnieuw met het afdrukken van het afdrukkwaliteitscontroleblad. Ga terug naar b.

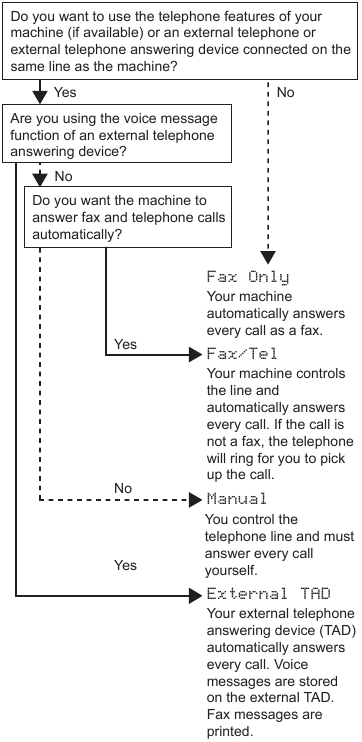

6. Een ontvangstmodus kiezen
   Er zijn vier mogelijke ontvangstmodi: Alleen fax, Fax/Tel, Handmatig en Externe TAD.

   1. Druk op Menu.
   2. Druk op of om Initial Setup (Eerste installatie) te kiezen. Druk op OK.
   3. Druk op of om Receive Mode (Ontvangstmodus) te kiezen.
   4. Druk op of om de ontvangstmodus te kiezen. Druk op OK.
   5. Druk op Stop/Exit.
      Zie voor meer informatie Ontvangstmodi gebruiken in hoofdstuk 6 van de gebruikershandleiding.
7. Het LCD-contrast instellen (indien nodig)
   Als u moeite hebt met het lezen van de LCD, probeer dan de contrastinstelling te wijzigen.
   1. Druk op Menu.
   2. Druk op of om General Setup (Algemene instellingen) te kiezen. Druk op OK.
   3. Druk op of om LCD Settings (LCD-instellingen) te kiezen. Druk op OK.
   4. Druk op of om LCD Contrast (LCD-contrast) te kiezen.
   5. Druk op of om Light (Licht), Med (Gemiddeld) of Dark (Donker) te kiezen. Druk op OK.
   6. Druk op Stop/Exit.
      Opmerking
      U kunt de hoek van het scherm ook aanpassen door het op te tillen.
8. De datum en tijd instellen
   Het apparaat geeft de datum en tijd weer, en als u de zenderidentificatie instelt, wordt deze aan elke fax die u verzendt toegevoegd.
   1. Druk op Menu.
   2. Druk op of om Initial Setup (Eerste installatie) te kiezen. Druk op OK.
   3. Druk op of om Date&Time (Datum en tijd) te kiezen. Druk op OK.
   4. Voer de laatste twee cijfers van het jaar in op het toetsenblok en druk vervolgens op OK.
      (bijv. Voer 0 8 in voor 2008.)

   5. Herhaal dit voor Maand en Dag, en Uren en Minuten in 24-uurs formaat.
   6. Druk op Stop/Exit.
9. Persoonlijke informatie invoeren (zenderidentificatie)
   U moet uw naam en faxnummer opslaan om op alle faxpagina's die u verzendt te worden afgedrukt.
   1. Druk op Menu.
   2. Druk op of om Initial Setup (Eerste installatie) te kiezen. Druk op OK.
   3. Druk op of om Station ID (Zenderidentificatie) te kiezen. Druk op OK.
   4. Voer uw faxnummer in (maximaal 20 cijfers) op het toetsenblok en druk vervolgens op OK. Om een "+" voor internationale codes in te voeren, drukt u op *. Om bijvoorbeeld de Britse landcode "+44" in te voeren, drukt u op *, 4, 4 en vervolgens de rest van uw nummer.
   5. Voer uw naam in (maximaal 20 tekens) met behulp van het toetsenblok en druk vervolgens op OK.

Opmerking

• Zie de volgende tabel voor het invoeren van uw naam.
• Als u een teken moet invoeren dat zich op dezelfde toets bevindt als het laatste teken, drukt u op om de cursor naar rechts te verplaatsen.
• Als u een letter onjuist hebt ingevoerd en deze wilt wijzigen, drukt u op of om de cursor naar het onjuiste teken te verplaatsen, drukt u op Clear/Back.

Druk op toets	Eén keer	Twee keer	Drie keer	Vier keer
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6
7	P	Q	R	S
8	T	U	V	8
9	W	X	Y	Z

6. Druk op Stop/Exit.
   Opmerking
   Als u een fout maakt en opnieuw wilt beginnen, drukt u op Stop/Exit en gaat u terug naar a.
   Zie Tekst invoeren in Appendix C van de gebruikershandleiding voor meer informatie.

10. De toon- of pulskiezen instellen
    Uw apparaat is ingesteld voor toonkiezen. Als u pulskiezen (roterend) hebt, moet u de kiezentoon wijzigen.
    1. Druk op Menu.
    2. Druk op of om Initial Setup (Eerste installatie) te kiezen. Druk op OK.
    3. Druk op of om Tone/Pulse (Toon/Puls) te kiezen.
    4. Druk op of om Pulse (Puls) (of Tone (Toon)) te kiezen. Druk op OK.
    5. Druk op Stop/Exit.
11. Het telefoonlijntype instellen
    Als u het apparaat aansluit op een lijn met PBX of ISDN om faxen te verzenden en ontvangen, is het noodzakelijk om het telefoonlijntype dienovereenkomstig te wijzigen door de volgende stappen te voltooien.
    1. Druk op Menu.
    2. Druk op of om Initial Setup (Eerste installatie) te kiezen. Druk op OK.
    3. Druk op of om Phone Line Set (Telefoonlijn instellen) te kiezen.
    4. Druk op of om Normal (Normaal), PBX of ISDN te kiezen. Druk op OK.
    5. Druk op Stop/Exit.

PBX en DOORSCHAKELEN
De machine is in eerste instantie ingesteld op Normaal, waardoor de machine kan worden aangesloten op een standaard PSTN-lijn (Public Switched Telephone Network). Veel kantoren gebruiken echter een centraal telefoonsysteem of Private Branch Exchange (PBX). Uw machine kan worden aangesloten op de meeste soorten PBX. De recall-functie van de machine ondersteunt alleen timed break recall (TBR). TBR werkt met de meeste PBX-systemen, waardoor u toegang krijgt tot een buitenlijn of gesprekken kunt doorschakelen naar een ander toestel. De functie werkt wanneer de Tel/R-toets wordt ingedrukt.

12. Kies uw verbindingstype

USB

Windows

Voor gebruikers met een USB-interface
(Voor Windows 2000 Professional/XP/XP Professional x64 Edition/Windows Vista)

13. Voordat u installeert
    1. Zorg ervoor dat uw computer AAN staat en dat u bent aangemeld met beheerdersrechten.

• Sluit de USB-kabel NOG NIET aan.
• Als er programma's actief zijn, sluit deze dan.
• Zorg ervoor dat er geen geheugenkaarten of USB-flashstations zijn geplaatst.
• De schermen kunnen verschillen, afhankelijk van het besturingssysteem.
• De meegeleverde cd-rom bevat ScanSoft PaperPort 11SE. Deze software ondersteunt Windows 2000 (SP4 of hoger), XP (SP2 of hoger), XP Professional x64 Edition en Windows Vista. Update naar het nieuwste Windows Service Pack voordat u MFL-Pro Suite installeert.

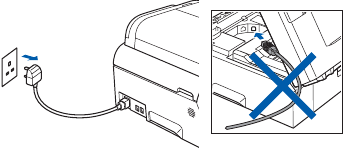

2. Ontkoppel het apparaat van het stopcontact en van uw computer als u al een interfacekabel hebt aangesloten.


14. MFL-Pro Suite installeren
    1. Plaats de meegeleverde cd-rom in uw cd-romstation. Als het scherm met de modelnaam verschijnt, kiest u uw apparaat. Als het taalscherm verschijnt, kiest u uw taal.
       Opmerking
       Als het Brother-scherm niet automatisch verschijnt, gaat u naar Deze computer (Computer), dubbelklikt u op het cd-rompictogram en dubbelklikt u vervolgens op start.exe.

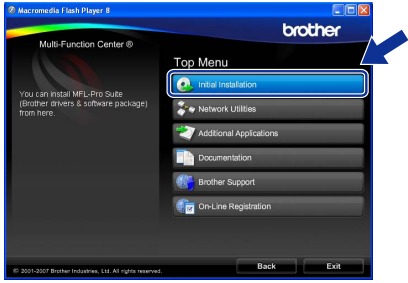

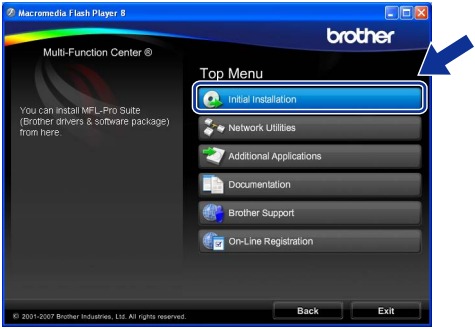

    2. Het hoofdmenu van de cd-rom verschijnt. Klik op Initial Installation (Eerste installatie).

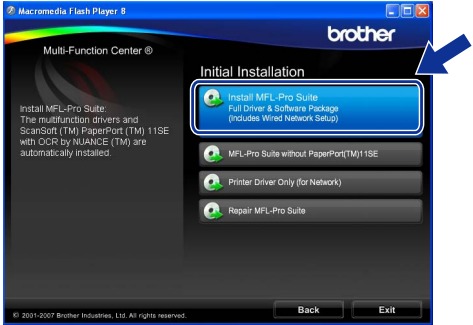

    3. Klik op Install MFL-Pro Suite (MFL-Pro Suite installeren).


Opmerking

• Als dit scherm verschijnt, klikt u op OK en start u uw computer opnieuw op.

• Als de installatie niet automatisch doorgaat, opent u het hoofdmenu opnieuw door de cd-rom uit te werpen en opnieuw te plaatsen, of dubbelklikt u op het programma start.exe in de hoofdmap en gaat u verder vanaf b om MFL-Pro Suite te installeren.
• Voor Windows Vista geldt dat wanneer het scherm Gebruikersaccountbeheer wordt weergegeven, u op Toestaan klikt.

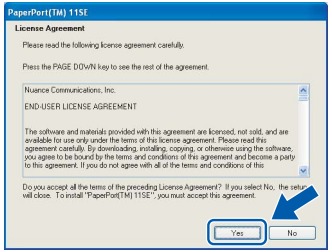

4. Wanneer het ScanSoft PaperPort 11SE-venster Licentieovereenkomst verschijnt, klikt u op Ja als u akkoord gaat met de licentieovereenkomst van de software.

5. De installatie van ScanSoft PaperPort 11SE wordt automatisch gestart en wordt gevolgd door de installatie van MFL-Pro Suite.
6. Wanneer het Brother MFL-Pro Suite Software-venster Licentieovereenkomst verschijnt, klikt u op Ja als u akkoord gaat met de Softwarelicentieovereenkomst.

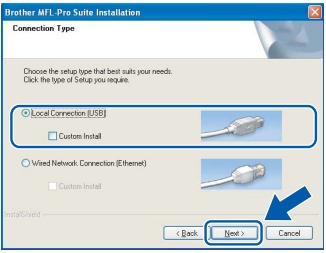

7. Kies Local Connection (Lokale verbinding) en klik vervolgens op Next (Volgende). De installatie gaat verder.

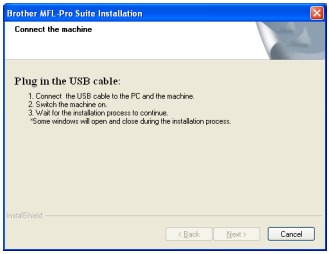

8. Wanneer dit scherm verschijnt, gaat u naar de volgende stap.


15. Sluit de USB-kabel aan

• Sluit het apparaat NIET aan op een USB-poort op een toetsenbord of een USB-hub zonder eigen stroomvoorziening.
• Sluit het apparaat rechtstreeks aan op uw computer.

1. Til de scannerklep op totdat deze stevig in de open positie vergrendelt.

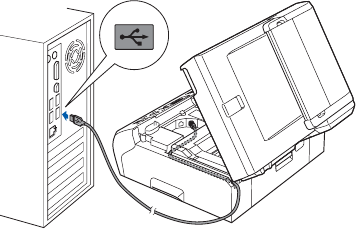

2. Sluit de USB-kabel aan op de USB-aansluiting die is gemarkeerd met een symbool. U vindt de USB-aansluiting in het apparaat aan de rechterkant, zoals hieronder wordt weergegeven.

3. Leid de USB-kabel voorzichtig door de geul, zoals hieronder wordt weergegeven, volg de geul rond en naar de achterkant van het apparaat. Sluit de kabel vervolgens aan op uw computer.


Zorg ervoor dat de kabel niet belemmert dat de klep kan sluiten, anders kan er een fout optreden.

4. Til de scannerklep op om de vergrendeling los te maken . Duw de scannerklepsteun voorzichtig omlaag en sluit de scannerklep met beide handen.


16. Sluit het netsnoer aan
    1. Sluit het netsnoer aan.
       De installatie gaat automatisch verder.
       De installatieschermen verschijnen een voor een.


Annuleer GEEN van de schermen tijdens de installatie. Het kan enkele seconden duren voordat alle schermen verschijnen.

Opmerking
Voor Windows Vista geldt dat wanneer dit scherm verschijnt, u het selectievakje inschakelt en op Install (Installeren) klikt om de installatie correct te voltooien.

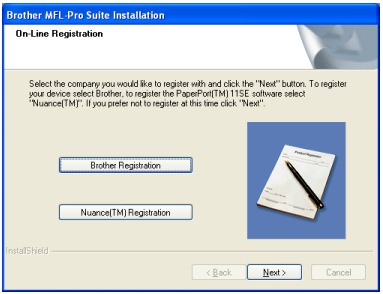

2. Wanneer het scherm On-Line Registration (Online registratie) wordt weergegeven, maakt u uw keuze en volgt u de instructies op het scherm.


17. Voltooien en opnieuw opstarten

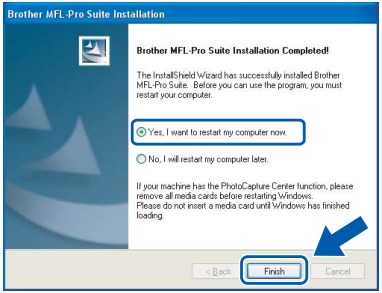

    1. Klik op Finish (Voltooien) om uw computer opnieuw op te starten. Nadat u de computer opnieuw hebt opgestart, moet u zijn aangemeld met beheerdersrechten.


Opmerking
Als er een foutmelding verschijnt tijdens de software- installatie, voert u de Installation Diagnostics (Installatiediagnose) uit die zich bevindt in Start/Alle programma's/Brother/MFC-XXXX (waarbij MFC-XXXX uw modelnaam is).

De installatie is nu voltooid.

Ga nu naar

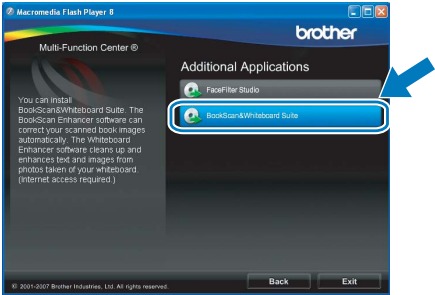

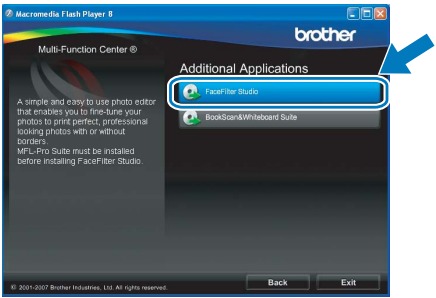

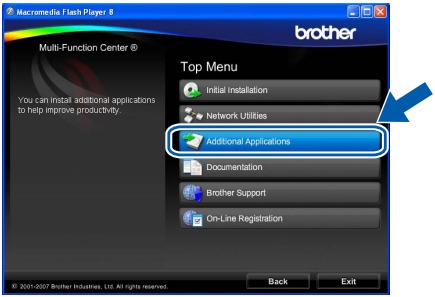

Doorgaan om optionele applicaties te installeren.

Macintosh

Voor gebruikers met een USB-interface (voor Mac OS X 10.2.4 of hoger)

13. Voordat u installeert
    1. Zorg ervoor dat uw apparaat is aangesloten op de stroom en dat uw Macintosh AAN staat. U moet zijn aangemeld met beheerdersrechten.

• Voor gebruikers van Mac OS X 10.2.0 tot 10.2.3: upgrade naar Mac OS X 10.2.4 of hoger. (Voor de meest recente informatie voor Mac OS X gaat u naar http://solutions.brother.com/)
• Zorg ervoor dat er geen geheugenkaarten of USB-flashstations zijn geplaatst.

14. Sluit de USB-kabel aan

• Sluit het apparaat NIET aan op een USB-poort op een toetsenbord of een USB-hub zonder eigen stroomvoorziening.
• Sluit het apparaat rechtstreeks aan op uw Macintosh.

1. Til de scannerklep op totdat deze stevig in de open positie vergrendelt.

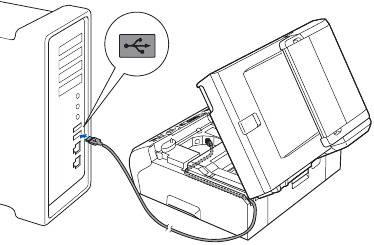

2. Sluit de USB-kabel aan op de USB-aansluiting die is gemarkeerd met een symbool. U vindt de USB-aansluiting in het apparaat aan de rechterkant, zoals hieronder wordt weergegeven.

3. Leid de USB-kabel voorzichtig door de geul, zoals hieronder wordt weergegeven, volg de geul rond en naar de achterkant van het apparaat. Sluit de kabel vervolgens aan op uw Macintosh.


Zorg ervoor dat de kabel niet belemmert dat de klep kan sluiten, anders kan er een fout optreden.

4. Til de scannerklep op om de vergrendeling los te maken . Duw de scannerklepsteun voorzichtig omlaag en sluit de scannerklep met beide handen.


15. MFL-Pro Suite installeren
    1. Plaats de meegeleverde cd-rom in uw cd-romstation.

    2. Dubbelklik op het pictogram Start Here OSX om te installeren.
       Opmerking
       Even geduld, het duurt enkele seconden voordat de software is geïnstalleerd. Klik na de installatie op Restart (Opnieuw opstarten) om de installatie van de software te voltooien.

    3. De Brother-software zoekt naar het Brother-apparaat. Tijdens deze periode verschijnt het volgende scherm.

    4. Wanneer dit scherm verschijnt, klikt u op OK.
       Voor Mac OS X 10.3.x of hoger is de installatie van MFL-Pro Suite nu voltooid. Ga naar stap 16 hieronder.

    5. Voor gebruikers van Mac OS X 10.2.4 tot 10.2.8: klik op Add (Toevoegen).

    6. Kies USB.

    7. Kies XXX-XXXX (waarbij XXX-XXXX uw modelnaam is) en klik vervolgens op Add (Toevoegen).

    8. Klik op Print Center (Afdrukcentrum) en vervolgens op Quit Print Center (Afdrukcentrum afsluiten).


De installatie van MFL-Pro Suite is nu voltooid.
Ga naar stap 16 hieronder.

16. Presto! PageManager installeren
    Wanneer Presto! PageManager is geïnstalleerd, wordt OCR-functionaliteit toegevoegd aan Brother ControlCenter2. U kunt eenvoudig foto's en documenten scannen, delen en ordenen met Presto! PageManager.
    1. Dubbelklik op het pictogram Presto! PageManager en volg de instructies op het scherm.


Voor gebruikers van Mac OS X 10.2.4 tot 10.3.8 geldt dat wanneer dit scherm verschijnt, u op Go (Ga) klikt om de software te downloaden van de Brother Solutions Center-website.

De installatie is nu voltooid.

Bekabeld netwerk

Windows

13. Voordat u installeert
    1. Zorg ervoor dat uw computer AAN staat en dat u bent aangemeld met beheerdersrechten.

• Als er programma's actief zijn, sluit u deze.
• Zorg ervoor dat er geen geheugenkaarten of USB-flashdrives zijn geplaatst.
• De schermen kunnen verschillen, afhankelijk van het besturingssysteem.
• De meegeleverde CD-ROM bevat ScanSoft PaperPort 11SE. Deze software ondersteunt Windows 2000 (SP4 of hoger), XP (SP2 of hoger), XP Professional x64 Edition en Windows Vista. Update naar de nieuwste Windows Service Pack voordat u MFL-Pro Suite installeert.

Schakel persoonlijke firewallsoftware (anders dan Windows Firewall), antispyware of antivirusprogramma's tijdelijk uit vóór de installatie.

2. Koppel het apparaat los van het stopcontact.


14. Sluit de netwerkkabel aan
    1. Til de scannerklep op totdat deze stevig in de open positie vergrendelt.

    2. Sluit de netwerkkabel aan op de LAN-aansluiting die is gemarkeerd met een symbool. U vindt de LAN-aansluiting in de machine aan de linkerkant, zoals hieronder weergegeven.

    3. Leid de netwerkkabel voorzichtig naar de sleuf zoals hieronder weergegeven, waarbij u de sleuf rondom en naar de achterkant van de machine volgt. Sluit de kabel vervolgens aan op uw netwerk.


Opmerking
Als zowel USB- als LAN-kabels worden gebruikt, leid dan beide kabels door de sleuf met de ene bovenop de andere.

Zorg ervoor dat de kabel het sluiten van de klep niet belemmert, anders kan er een fout optreden.

4. Til de scannerklep op om de vergrendeling los te maken . Duw de steun van de scannerklep voorzichtig omlaag en sluit de scannerklep met beide handen.


15. Sluit het netsnoer aan
    1. Sluit het netsnoer aan.

16. Installeer MFL-Pro Suite
    1. Plaats de meegeleverde CD-ROM in uw CD-ROM-station. Als het scherm met de modelnaam verschijnt, kies dan uw apparaat. Als het taalscherm verschijnt, kies dan uw taal.


Opmerking
Als het Brother-scherm niet automatisch verschijnt, ga dan naar Deze computer (Computer), dubbelklik op het CD-ROM-pictogram en dubbelklik vervolgens op start.exe.

2. Het hoofdmenu van de CD-ROM verschijnt. Klik op Initial Installation (Eerste installatie).

3. Klik op Install MFL-Pro Suite (MFL-Pro Suite installeren).


Opmerking

• Als dit scherm verschijnt, klik dan op OK en start uw computer opnieuw.

• Als de installatie niet automatisch doorgaat, open dan het hoofdmenu opnieuw door de CD-ROM uit te werpen en opnieuw te plaatsen of dubbelklik op het programma start.exe vanuit de hoofdmap en ga verder vanaf b om MFL-Pro Suite te installeren.
• Voor Windows Vista, wanneer het scherm Gebruikersaccountbeheer verschijnt, klikt u op Toestaan.


4. Wanneer het venster Licentieovereenkomst van ScanSoft PaperPort 11SE verschijnt, klikt u op Ja als u akkoord gaat met de Licentieovereenkomst van de software.

5. De installatie van ScanSoft PaperPort 11SE start automatisch en wordt gevolgd door de installatie van MFL-Pro Suite.
6. Wanneer het venster Licentieovereenkomst van de Brother MFL-Pro Suite Software verschijnt, klikt u op Ja als u akkoord gaat met de Licentieovereenkomst van de software.

7. Kies Wired Network Connection (Bedrade netwerkverbinding) en klik vervolgens op Next (Volgende).

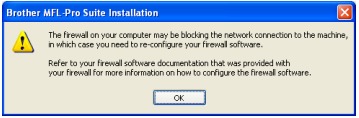

8. Voor gebruikers van Windows XP SP2/Windows Vista, wanneer dit scherm verschijnt, kiest u Change the Firewall port settings to enable network connection and continue with the installation. (Recommended) (Wijzig de poortinstellingen van de firewall om een netwerkverbinding mogelijk te maken en ga verder met de installatie. (Aanbevolen)) en klikt u op Next (Volgende).


Als u een andere firewall dan Windows Firewall gebruikt of Windows Firewall is uitgeschakeld, kan dit scherm verschijnen.

Raadpleeg de instructies die bij uw firewallsoftware zijn geleverd voor informatie over het toevoegen van de volgende netwerkpoorten.

• Voeg voor netwerkscanning UDP-poort 54925 toe.
• Voeg voor het ontvangen van netwerk-pc-fax UDP-poort 54926 toe.
• Als u nog steeds problemen ondervindt met uw netwerkverbinding, voeg dan UDP-poort 137 toe.

Opmerking

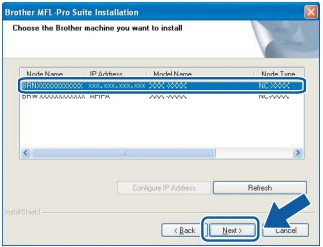

• Als het apparaat is geconfigureerd voor uw netwerk, kiest u het apparaat in de lijst en klikt u vervolgens op Next (Volgende).
  Dit venster verschijnt niet als er slechts één machine op het netwerk is aangesloten, deze wordt automatisch gekozen.


Als uw apparaat APIPA weergeeft in het veld IP Address (IP-adres), klik dan op Configure IP Address (IP-adres configureren) en voer een IP-adres in voor uw machine dat geschikt is voor uw netwerk.

• Als het apparaat nog niet is geconfigureerd voor gebruik op uw netwerk, verschijnt het volgende scherm.


Klik op OK.
Het venster Configure IP Address (IP-adres configureren) verschijnt. Voer een IP-adres in voor uw apparaat dat geschikt is voor uw netwerk door de instructies op het scherm te volgen.

9. De installatie van de Brother-stuurprogramma's start automatisch. De installatieschermen verschijnen na elkaar.

Annuleer GEEN van de schermen tijdens de installatie. Het kan enkele seconden duren voordat alle schermen verschijnen.

Opmerking
Voor Windows Vista, wanneer dit scherm verschijnt, vinkt u het selectievakje aan en klikt u op Install (Installeren) om de installatie correct te voltooien.

10. Wanneer het scherm On-Line Registration (Online registratie) wordt weergegeven, maakt u uw selectie en volgt u de instructies op het scherm.


17. Voltooien en opnieuw opstarten
    1. Klik op Finish (Voltooien) om uw computer opnieuw op te starten. Na het opnieuw opstarten van de computer moet u aangemeld zijn met beheerdersrechten.


Opmerking
Als er een foutmelding verschijnt tijdens de software-installatie, voer dan de Installatie diagnose uit die zich bevindt in Start/Alle programma's/Brother/ MFC-XXXX (waarbij MFC-XXXX uw modelnaam is).

18. Installeer MFL-Pro Suite op 18 extra computers (indien nodig)
    Als u uw apparaat met meerdere computers in het netwerk wilt gebruiken, installeert u MFL-Pro Suite op elke computer. Ga naar stap 16 hierboven. Zie ook stap 13-a voordat u installeert.

Opmerking
Dit product bevat een pc-licentie voor maximaal 2 gebruikers.
Deze licentie ondersteunt de installatie van de MFL-Pro Suite inclusief ScanSoft PaperPort 11SE op maximaal 2 pc's in het netwerk. Als u meer dan 2 pc's met ScanSoft PaperPort 11SE geïnstalleerd wilt gebruiken, schaf dan het Brother NL-5-pakket aan, een licentiepakket voor meerdere pc's voor maximaal 5 extra gebruikers. Neem contact op met uw Brother-dealer om het NL-5-pakket aan te schaffen.

De installatie is nu voltooid.

Ga nu naar
Ga verder met het installeren van optionele toepassingen.

Macintosh

Voor gebruikers van een bekabelde netwerkinterface (voor Mac OS X 10.2.4 of hoger)

13. Voordat u installeert
    1. Zorg ervoor dat uw machine is aangesloten op de stroom en dat uw Macintosh AAN staat. U moet zijn aangemeld met beheerdersrechten.

• Voor gebruikers van Mac OS X 10.2.0 tot 10.2.3: upgrade naar Mac OS X 10.2.4 of hoger. (Voor de meest recente informatie over Mac OS X gaat u naar http://solutions.brother.com/)
• Zorg ervoor dat er geen geheugenkaarten of een USB-flashstation zijn geplaatst.

14. Sluit de netwerkkabel aan
    1. Til de scannerafdekking op totdat deze stevig in de open positie vergrendelt.

    2. Sluit de netwerkkabel aan op de LAN-aansluiting die is gemarkeerd met een symbool. U vindt de LAN-aansluiting in de machine aan de linkerkant, zoals hieronder weergegeven.

    3. Leid de netwerkkabel voorzichtig naar de sleuf zoals hieronder weergegeven, volg de sleuf rond en naar de achterkant van de machine. Sluit vervolgens de kabel aan op uw netwerk.


Zorg ervoor dat de kabel het sluiten van de afdekking niet belemmert, anders kan er een fout optreden.

Opmerking
Als zowel USB- als LAN-kabels worden gebruikt, leid dan beide kabels door de sleuf met de ene bovenop de andere.

4. Til de scannerafdekking op om de vergrendeling los te maken . Duw de steun van de scannerafdekking voorzichtig naar beneden en sluit de scannerafdekking met beide handen.


15. Installeer MFL-Pro Suite
    1. Plaats de meegeleverde CD-ROM in uw CD-ROM-station.

    2. Dubbelklik op het pictogram Start Here OSX om te installeren.
       Opmerking
       Even geduld, het duurt een paar seconden voordat de software is geïnstalleerd. Klik na de installatie op Restart (Opnieuw opstarten) om de installatie van de software te voltooien.

    3. De Brother-software zoekt naar het Brother-apparaat. Gedurende deze tijd verschijnt het volgende scherm.


Opmerking

• Als de machine is geconfigureerd voor uw netwerk, kies dan de machine uit de lijst en klik op OK (OK). Dit venster verschijnt niet als er maar één machine op het netwerk is aangesloten, deze wordt automatisch gekozen. Ga naar d.

• Als dit scherm verschijnt, klik dan op OK (OK).


Voer een naam in voor uw Macintosh in Display Name (Weergavenaam) tot 15 tekens lang en klik op OK (OK). Ga naar d.

• Als u de Scan-toets van de machine wilt gebruiken om via het netwerk te scannen, moet u het vakje Register your computer with the "Scan To" function on the machine (Registreer uw computer bij de functie "Scannen naar" op de machine) aanvinken.
• De naam die u invoert, verschijnt op het LCD-scherm van de machine wanneer u op de toets Scan (Scannen) drukt en een scanoptie kiest. (Zie Netwerkscannen in de Software User's Guide (Gebruikershandleiding van de software) op de CD-ROM voor meer informatie.)

4. Wanneer dit scherm verschijnt, klikt u op OK. (OK)


Voor Mac OS X 10.3.x of hoger is de installatie van MFL-Pro Suite nu voltooid.
Ga naar stap 16 hieronder.

5. Voor gebruikers van Mac OS X 10.2.4 tot 10.2.8: klik op Add (Toevoegen).

6. Maak de selectie zoals hieronder weergegeven.

7. Kies XXX-XXXX (waarbij XXX-XXXX uw modelnaam is) en klik vervolgens op Add (Toevoegen).

8. Klik op Print Center (Afdrukbeheer) en vervolgens op Quit Print Center (Stop afdrukbeheer).


De installatie van MFL-Pro Suite is nu voltooid.
Ga naar stap 16 hieronder

16. Installeer Presto! PageManager
    Wanneer Presto! PageManager is geïnstalleerd, wordt OCR-functionaliteit toegevoegd aan Brother ControlCenter2. U kunt eenvoudig foto's en documenten scannen, delen en organiseren met Presto! PageManager.
    1. Dubbelklik op het pictogram Presto! PageManager en volg de instructies op het scherm.


Voor gebruikers van Mac OS X 10.2.4 tot 10.3.8: wanneer dit scherm verschijnt, klikt u op Go (Ga) om de software te downloaden van de Brother Solutions Center-website.

17. Installeer MFL-Pro Suite op extra computers (indien nodig)
    Als u uw machine met meerdere computers in het netwerk wilt gebruiken, installeer dan MFL-Pro Suite op elke computer. Ga naar stap 15 hierboven3. Zie ook stap 13-a hierboven voordat u installeert.

De installatie is nu voltooid.

Optionele toepassingen installeren op Windows

1. FaceFilter Studio installeren, ondersteund door Reallusion, Inc
   FaceFilter Studio is een gebruiksvriendelijke randloze toepassing voor het afdrukken van foto's. Met FaceFilter Studio kunt u ook uw fotogegevens bewerken en foto-effecten toevoegen, zoals rode-ogenreductie of huidskleurverbetering.

• De machine moet AAN staan en met de computer verbonden zijn.
• De computer moet met internet verbonden zijn.

1. Open het hoofdmenu opnieuw door de CD-ROM uit te werpen en opnieuw te plaatsen of door te dubbelklikken op het programma start.exe vanuit de hoofdmap.
2. Het hoofdmenu van de CD-ROM verschijnt. Kies uw taal en klik vervolgens op Additional Applications (Extra toepassingen).

3. Klik op de knop FaceFilter Studio om te installeren.


2. FaceFilter Studio Help installeren
   Voor instructies over het gebruik van FaceFilter Studio kunt u FaceFilter Studio Help downloaden en installeren.
   1. Als u FaceFilter Studio wilt uitvoeren, gaat u naar Start/All Programs/Reallusion/FaceFilter Studio op uw computer.

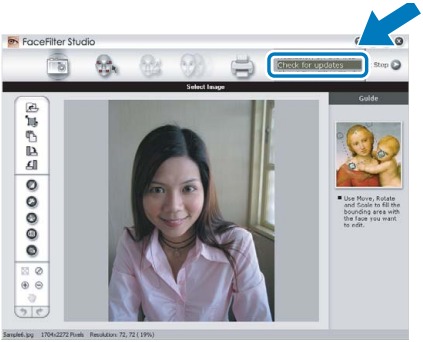

   2. Klik op de knop in de rechterbovenhoek van het scherm.
   3. Klik op Check for updates (Controleren op updates) om naar de Reallusion-updatewebpagina te gaan.

   4. Klik op de knop Download en kies een map om het bestand in op te slaan.
   5. Sluit FaceFilter Studio voordat u het installatieprogramma voor FaceFilter Studio Help start.
      Dubbelklik op het gedownloade bestand in de map die u hebt opgegeven en volg de instructies op het scherm voor de installatie.

Opmerking
Als u de volledige FaceFilter Studio Help wilt bekijken, kiest u Start/All Programs/Reallusion/ FaceFilter Studio/FaceFilter Studio Help op uw computer.

3. BookScan&Whiteboard Suite installeren, ondersteund door Reallusion, Inc
   U kunt BookScan&Whiteboard Suite installeren. De software BookScan Enhancer kan uw gescande boekafbeeldingen automatisch corrigeren. De software Whiteboard Enhancer ruimt tekst en afbeeldingen op en verbetert ze van foto's die van uw whiteboard zijn gemaakt. (Internettoegang vereist.)

• De machine moet AAN staan en met de computer verbonden zijn.
• De computer moet met internet verbonden zijn.

1. Open het hoofdmenu opnieuw door de CD-ROM uit te werpen en opnieuw te plaatsen of door te dubbelklikken op het programma start.exe vanuit de hoofdmap.
2. Het hoofdmenu van de CD-ROM verschijnt. Kies uw taal en klik vervolgens op Additional Applications (Extra toepassingen).

3. Klik op de knop BookScan&Whiteboard Suite om te installeren.


Voor netwerkgebruikers

BRAdmin Light utility (Voor Windows-gebruikers)
BRAdmin Light is een hulpprogramma voor de eerste installatie van Brother-apparaten die met een netwerk zijn verbonden. Het kan ook zoeken naar Brother-producten op uw netwerk, de status bekijken en basisnetwerkinstellingen configureren, zoals het IP-adres. Ga voor meer informatie over BRAdmin Light naar http://solutions.brother.com/.

Opmerking
Als u meer geavanceerd printerbeheer nodig hebt, gebruikt u de nieuwste Brother BRAdmin Professional-utilityversie die als download beschikbaar is op http://solutions.brother.com/.

Het configuratieprogramma BRAdmin Light installeren

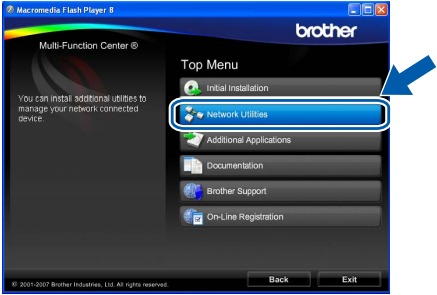

1. Klik op Network Utilities (Netwerkprogramma's) op het menuscherm.

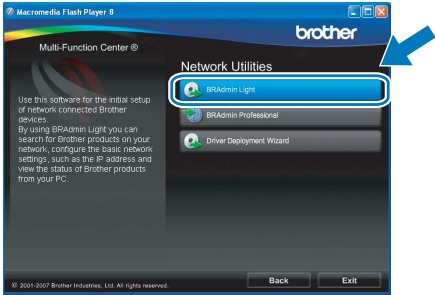

2. Klik op BRAdmin Light en volg de instructies op het scherm.


Uw IP-adres, subnetmasker en gateway instellen met BRAdmin Light

Opmerking
Als u een DHCP/BOOTP/RARP-server in uw netwerk hebt, hoeft u de volgende handeling niet uit te voeren. De machine verkrijgt automatisch zijn eigen IP-adres.

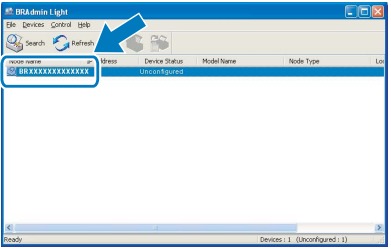

1. Start BRAdmin Light. Het zal automatisch zoeken naar nieuwe apparaten.

2. Dubbelklik op het niet-geconfigureerde apparaat.


Opmerking
Het standaardwachtwoord voor de machine is 'access' (toegang). U kunt BRAdmin Light gebruiken om dit wachtwoord te wijzigen.

3. Kies STATIC (STATISCH) voor de Boot Method (Opstartmethode). Voer het IP Address (IP-adres), Subnet Mask (Subnetmasker) en Gateway in en klik vervolgens op OK.

4. De adresinformatie wordt opgeslagen op de machine.

BRAdmin Light utility (Voor Mac OS X-gebruikers)
BRAdmin Light is een hulpprogramma voor de eerste installatie van Brother-apparaten die met een netwerk zijn verbonden. Het kan ook zoeken naar Brother-producten op uw netwerk, de status bekijken en basisnetwerkinstellingen configureren, zoals een IP-adres vanaf een computer met Mac OS X 10.2.4 of hoger.
De BRAdmin Light-software wordt automatisch geïnstalleerd wanneer u het printerstuurprogramma installeert. Als u het printerstuurprogramma al hebt geïnstalleerd, hoeft u BRAdmin Light niet opnieuw te installeren. Ga voor meer informatie over BRAdmin Light naar http://solutions.brother.com/.

Uw IP-adres, subnetmasker en gateway instellen met BRAdmin Light

Opmerking

• Als u een DHCP/BOOTP/RARP-server in uw netwerk hebt, hoeft u de volgende handeling niet uit te voeren. De machine verkrijgt automatisch zijn eigen IP-adres.
• Zorg ervoor dat versie 1.4.1_07 of later van Java-clientsoftware op uw computer is geïnstalleerd.
• Het standaardwachtwoord voor de machine is 'access' (toegang). U kunt BRAdmin Light gebruiken om dit wachtwoord te wijzigen.

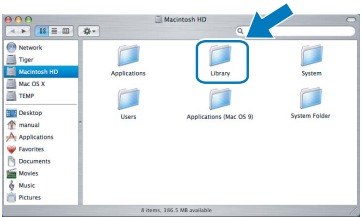

1. Dubbelklik op het pictogram Macintosh HD op uw bureaublad.

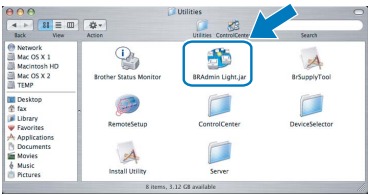

2. Kies Library (Bibliotheek), Printers (Printers), Brother en vervolgens Utilities (Hulpprogramma's).

3. Dubbelklik op het bestand BRAdmin Light.jar en voer de software uit. BRAdmin Light zoekt vervolgens automatisch naar nieuwe apparaten.

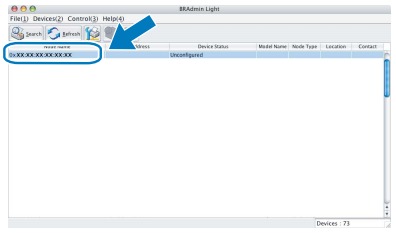

4. Dubbelklik op het niet-geconfigureerde apparaat.

5. Kies STATIC (STATISCH) voor de Boot Method (Opstartmethode). Voer het IP Address (IP-adres), Subnet Mask (Subnetmasker) en Gateway in en klik vervolgens op OK.

6. De adresinformatie wordt opgeslagen op de machine.

Verbruiksartikelen

Vervangende verbruiksartikelen
Wanneer het tijd is om inktpatronen te vervangen, wordt er een foutmelding weergegeven op het LCD-scherm. Ga voor meer informatie over de inktpatronen voor uw machine naar http://www.brother.com/original/ of neem contact op met uw lokale Brother-wederverkoper.

Inktpatroon
Zwart	Geel	Cyaan	Magenta
LC1100BK (Standaard) LC1100HY-BK (High Yield)	LC1100Y (Standaard) LC1100HY-Y (High Yield)	LC1100C (Standaard) LC1100HY-C (High Yield)	LC1100M (Standaard) LC1100HY-M (High Yield)

Wat is Innobella?
Innobella is een reeks originele verbruiksartikelen die door Brother worden aangeboden. De naam "Innobella" is afgeleid van de woorden "Innovation" en "Bella" (wat "Mooi" betekent in het Italiaans) en is een vertegenwoordiging van de "innovatieve" technologie die u mooie en langdurige printresultaten biedt.

Referenties

• Brother Solutions Center
• Brother Original Supplies Gateway | Brother

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Brother MFC-5890CN Handleiding

Beschikbare talen
