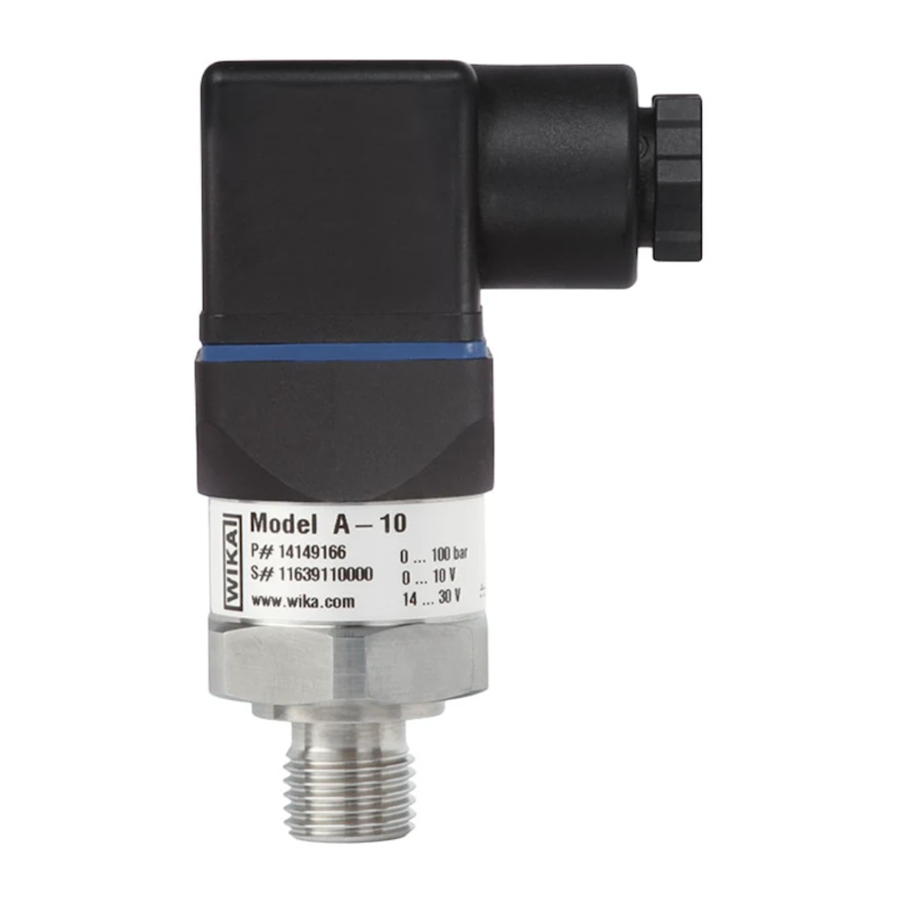

WIKA A-10 Handleiding

Belangrijke details ter informatie

Bewaar de bedieningsinstructies op een plek die te allen tijde toegankelijk is voor alle gebruikers.
De volgende installatie- en bedieningsinstructies zijn door ons met grote zorg samengesteld, maar het is niet mogelijk om alle mogelijke toepassingen in aanmerking te nemen. Deze installatie- en bedieningsinstructies zouden aan de behoeften van de meeste drukmeettoepassingen moeten voldoen. Als er vragen blijven over een specifieke toepassing, kunt u meer informatie verkrijgen:

• Via ons internetadres www.wika.de / www.wika.com
• Het productgegevensblad is aangeduid als PE 81.60
• Neem contact op met WIKA voor aanvullende technische ondersteuning (+49) 9372 / 132-295

Let bij een speciaal modelnummer, bijvoorbeeld A-10000, op de specificaties in de leveringsbon. Als het serienummer onleesbaar wordt (bijvoorbeeld door mechanische schade of overschilderen), is de herleidbaarheid van het instrument niet meer mogelijk.
WIKA druktransmitters zijn zorgvuldig ontworpen en vervaardigd met behulp van de modernste technologie. Elk onderdeel ondergaat een strenge kwaliteits- en milieu-inspectie voor de montage en elk instrument wordt volledig getest voor verzending. Ons milieubeheersysteem is gecertificeerd volgens DIN EN ISO 14001.
Gebruik van het product in overeenstemming met het beoogde gebruik A-10:
Gebruik de druktransmitter om de druk om te zetten in een elektrisch signaal.
Vereiste kennis
Installeer en start de druktransmitter alleen als u bekend bent met de relevante voorschriften en richtlijnen van uw land en als u de vereiste kwalificatie hebt. U moet bekend zijn met de regels en voorschriften met betrekking tot meet- en regeltechniek en elektrische circuits, aangezien deze druktransmitter „elektrische apparatuur" is zoals gedefinieerd door EN 50178. Afhankelijk van de bedrijfsomstandigheden van uw toepassing moet u de bijbehorende kennis hebben, bijvoorbeeld van agressieve media.

Een snel overzicht voor u

Als u een snel overzicht wilt krijgen, lees dan hoofdstukken "Tekens/symbolen en afkortingen", "Voor uw veiligheid", "Starten en bediening", "Opslag". Daar vindt u korte veiligheidsinstructies en belangrijke informatie over uw product en het opstarten ervan. Lees deze hoofdstukken in ieder geval.

Tekens/symbolen en afkortingen

	Potentieel levensgevaar of ernstig letsel.
	Potentieel levensgevaar of ernstig letsel door wegschietende onderdelen.
	Potentieel brandgevaar door hete oppervlakken.
	Opmerking, belangrijke informatie, storing.

2-draads
Twee verbindingslijnen zijn bedoeld voor de voedingsspanning.
De voedingsstroom is het meetsignaal.
3-draads
Twee verbindingslijnen zijn bedoeld voor de voedingsspanning.
Eén verbindingslijn is bedoeld voor het meetsignaal.

Functie

De druk die heerst in de toepassing wordt omgezet in een gestandaardiseerd elektrisch signaal door de doorbuiging van het membraan, dat inwerkt op het sensorelement met de aan de transmitter toegevoerde voeding. Dit elektrische signaal verandert in verhouding tot de druk en kan overeenkomstig worden geëvalueerd.

Verpakking

Is alles geleverd?

Controleer de leveringsomvang:

• Volledig gemonteerde druktransmitters
• Bestelde accessoires

• Inspecteer de druktransmitter op mogelijke schade tijdens het transport. Mocht er duidelijke schade zijn, informeer dan onmiddellijk het transportbedrijf en WIKA.
• Bewaar de verpakking, deze biedt optimale bescherming tijdens het transport (bijv. verandering van installatielocatie, verzending voor reparatie).
• Zorg ervoor dat de drukaansluitingsdraad en de aansluitcontacten niet beschadigd raken.

Starten en bediening

Benodigde gereedschappen: steeksleutel (vlakken 27), schroevendraaier

Diafragmatest voor uw veiligheid

Het is noodzakelijk dat u, voordat u de druktransmitter start, het instrument visueel test, aangezien het diafragma een veiligheidsrelevant onderdeel is.

• Let op eventuele lekkende vloeistof, want dit wijst op schade aan het diafragma.
• Gebruik de druktransmitter alleen als het diafragma onbeschadigd is.
• Gebruik de druktransmitter alleen als deze in een foutloze staat verkeert wat betreft de veiligheidsrelevante eigenschappen

Mechanische aansluiting

• Voor Model A-10 met rechte schroefdraad is de afdichtring inbegrepen.
• Raadpleeg ons gegevensblad "Afdichtringen voor manometers AC 09.08" in de productcatalogus Druk- en temperatuurmeting van WIKA of onze website www.wika.de voor details over afdichtringen.
• Zorg er bij het monteren van het instrument voor dat de afdichtvlakken van het instrument en het meetpunt schoon en onbeschadigd zijn.
• Schroef het instrument alleen via de vlakken in of uit met behulp van een geschikt gereedschap en het voorgeschreven aanhaalmoment. Het juiste aanhaalmoment is afhankelijk van de afmeting van de drukaansluiting en van het gebruikte afdichtingselement (vorm/materiaal). Gebruik de behuizing niet als werkoppervlak voor het in- of uitschroeven van het instrument.
• Zorg er bij het inschroeven van de transmitter voor dat de schroefdraden niet vast komen te zitten.
• Voor draadgaten en lasmoffen zie Technische informatie IN 00.14 om te downloaden op www.wika.de ; -Service

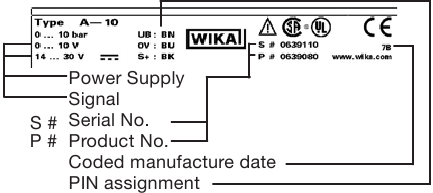

Voorbeeld productlabel

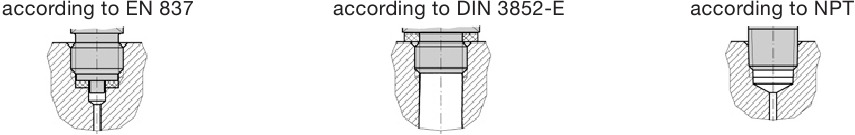

Soorten afdichtingen

NPT, R en PT zijn zelfdichtende schroefdraadtypen.

Elektrische aansluiting

• Sluit het instrument aan op aarde via de drukaansluiting.
• Gebruik voor de stroomvoorziening een circuit met energiebegrenzing (EN/UL/IEC 61010-1, sectie 9.3) met de volgende maximale waarden voor de stroom: met UB = 30 V (DC): 5 A. Voorzie een aparte schakelaar voor de externe stroomvoorziening.
  Alternatief voor Noord-Amerika: De aansluiting kan ook worden gemaakt op „Class 2 Circuits" of „Class 2 Power Units" volgens CEC (Canadian Electrical Code) of NEC (National Electrical Code).
• Beschermingsgraad conform IEC 60529 (De gespecificeerde beschermingsgraden zijn alleen van toepassing wanneer de druktransmitter is aangesloten met contrastekkers die de overeenkomstige beschermingsgraad bieden).
• Zorg ervoor dat de kabeldiameter die u selecteert, past op de kabelwartel van de connector. Zorg ervoor dat de kabelwartel van de gemonteerde connector correct is gepositioneerd en dat de afdichtingen beschikbaar en onbeschadigd zijn. Draai de schroefdraadverbinding vast en controleer de correcte positie van de afdichtingen om de beschermingsgraad te waarborgen.
• Zorg ervoor dat de uiteinden van kabels met losse draden geen vocht kunnen binnendringen

Stroomvoorziening

Belasting (bijv. display)

		2-draads	3-draads
DIN 175301-803 A L-Connector, voor geleiderdoorsnede tot max. 1,5 mm², geleider buitendiameter 6-8 mm, IP 65
DIN 175301-803 C L-Connector, voor geleiderdoorsnede tot max. 0,75 mm², geleider buitendiameter 4,5-6 mm, IP 65
M 12x1, 4-pins, zonder haakse contactdoos of kabelconnectoren, IP 67
Losse draden, geleiderdoorsnede 3x 0,34 mm², geleider buitendiameter 6,6 mm, PUR-kabel - niet afgeschermd, IP 67

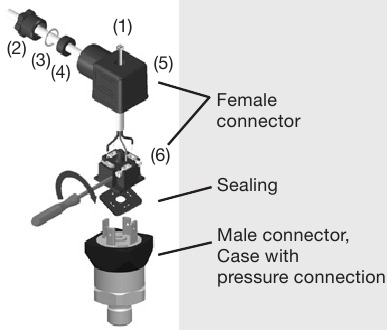

Montage van DIN EN 175301-803 L-connector

1. Gebruik de kop van een kleine schroevendraaier in het montagegat (D) om het klemmenblok (6) uit de hoekbehuizing (5) te wrikken. Om beschadiging van de afdichting van de hoekbehuizing te voorkomen, mag u niet proberen het klemmenblok (6) eruit te duwen met behulp van het schroefgat (1) of de kabelwartel (2).

2. Zorg ervoor dat de buitendiameter van de geleider die u selecteert, is afgestemd op de kabelwartel van de hoekbehuizing. Schuif de kabel door de kabelwartelmoer (2), de sluitring (3), de wartelafdichting (4) en de hoekbehuizing (5).
3. Sluit de losse draden aan op de schroefklemmen op het klemmenblok (6) in overeenstemming met de tekening van de pintoewijzing.
4. Druk het klemmenblok (6) terug in de hoekbehuizing (5).
5. Draai de kabelwartel (2) rond de kabel vast. Zorg ervoor dat de afdichting niet is beschadigd en dat de kabelwartel en de afdichtingen correct zijn gemonteerd om de beschermingsgraad te waarborgen.
6. Plaats de platte, vierkante pakking over de aansluitpennen aan de bovenkant van de instrumentbehuizing.
7. Schuif het klemmenblok (6) op de aansluitpennen.
8. Zet de hoekbehuizing (5) en het klemmenblok (6) vast aan het instrument met de schroef (1).

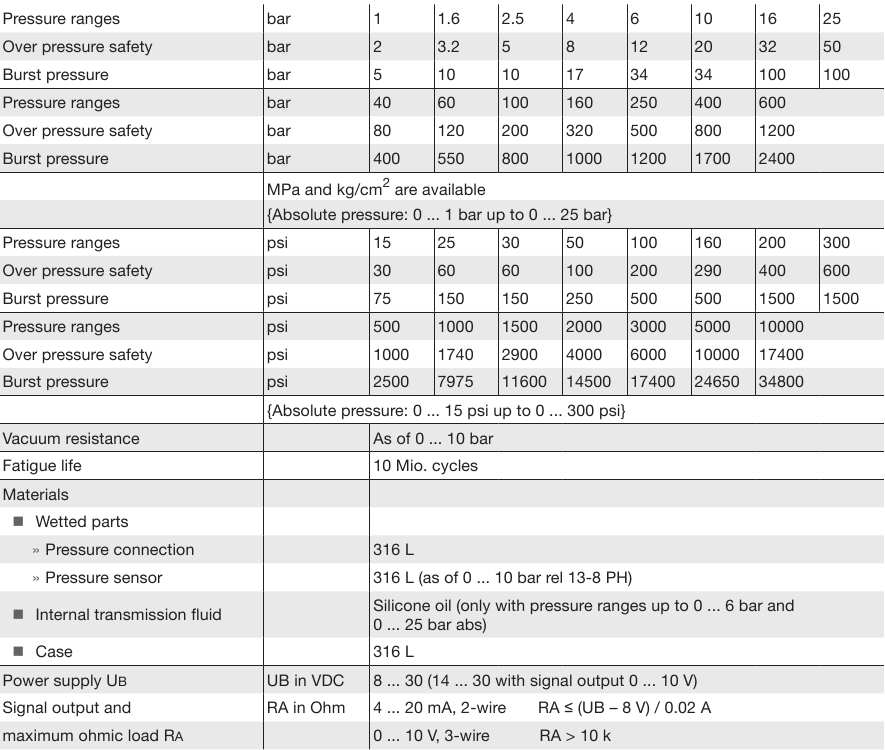

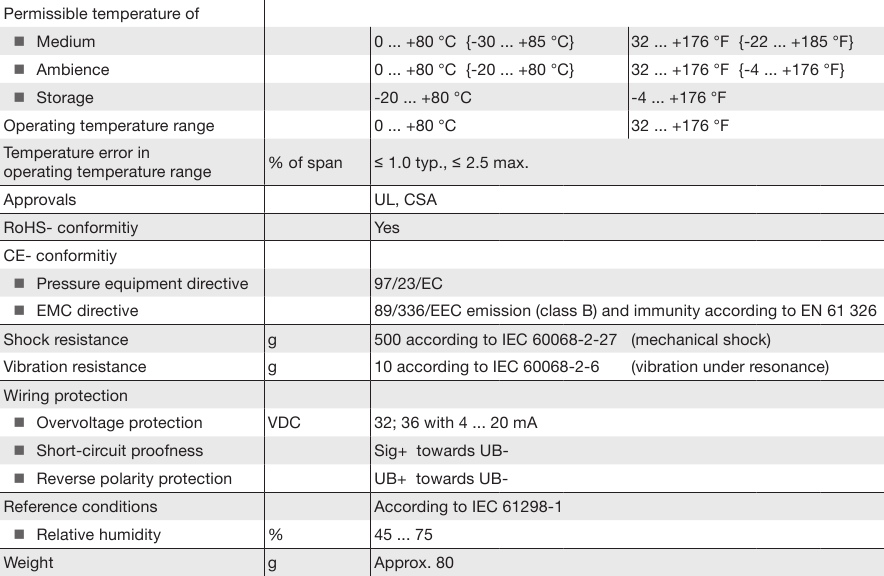

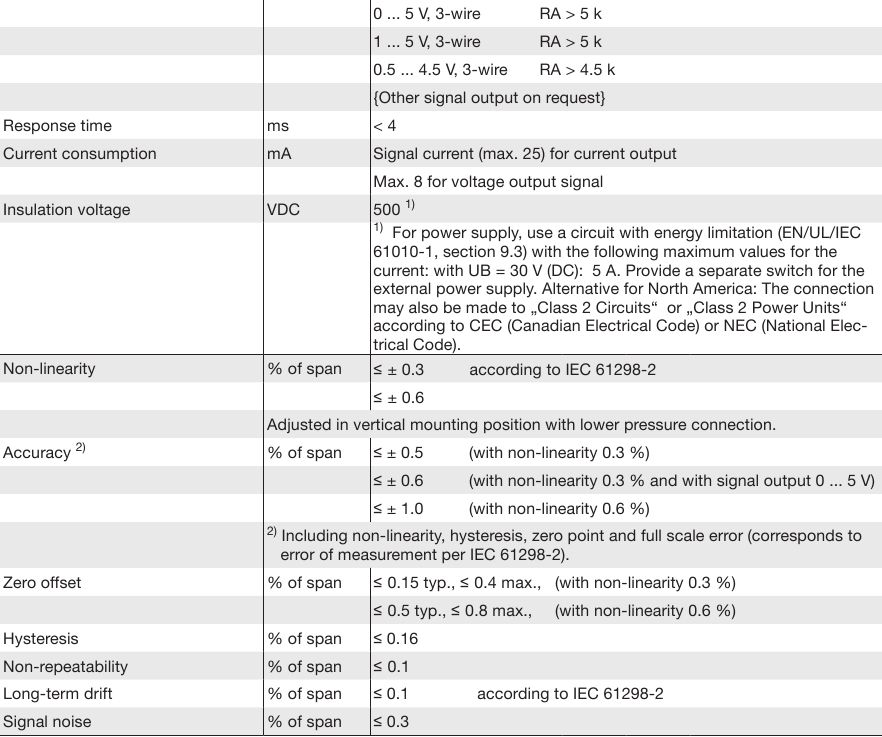

Specificaties

{ } Items in ronde haken zijn optionele extra's tegen meerprijs.

Houd er bij het ontwerpen van uw installatie rekening mee dat de vermelde waarden (bijv. barstdruk, overdrukbeveiliging) van toepassing zijn afhankelijk van het gebruikte materiaal, de schroefdraad en het afdichtingselement.

Functionele test

Het uitgangssignaal moet evenredig zijn met de druk. Zo niet, dan kan dit wijzen op schade aan het diafragma. Raadpleeg in dat geval het hoofdstuk „Probleemoplossing".

Waarschuwing

• Open drukaansluitingen pas nadat het systeem drukloos is!
• Neem de omgevings- en arbeidsomstandigheden in acht die worden beschreven in het hoofdstuk „Technische gegevens".
• Zorg ervoor dat de druktransmitter te allen tijde alleen binnen de overbelastingsdrempel wordt gebruikt!

Houd er bij het aanraken van de druktransmitter rekening mee dat de oppervlakken van de instrumentcomponenten tijdens bedrijf heet kunnen worden.

Onderhoud en accessoires

• WIKA druktransmitters vereisen geen onderhoud.
• Laat reparaties uitsluitend door de fabrikant uitvoeren.

Accessoires
Raadpleeg voor details over de accessoires (bijv. connectoren) de prijslijst van WIKA, de productcatalogus van WIKA op cd of neem contact op met onze verkoopafdeling.

Probleemoplossing

Open drukverbindingen alleen als het systeem geen druk heeft!

• Neem voorzorgsmaatregelen met betrekking tot resterende media in verwijderde druktransmitters. Resterende media in de drukpoort kunnen gevaarlijk of giftig zijn!
• Haal de druktransmitter uit bedrijf en markeer deze om te voorkomen dat deze per ongeluk opnieuw wordt gebruikt, als deze beschadigd of onveilig is voor gebruik.
• Laat reparaties uitsluitend door de fabrikant uitvoeren.

Steek geen scherpe of harde voorwerpen in de drukpoort om deze te reinigen om schade aan het membraan van de drukverbinding te voorkomen.

Controleer vooraf of er druk wordt uitgeoefend (kleppen/kogelkraan enz. open) en of de juiste voedingsspanning en het juiste type bedrading (2-draads/3-draads) is gekozen?

In geval van ongerechtvaardigde reclamaties brengen we de kosten voor de afhandeling van de reclamaties in rekening.
Neem contact op met onze verkoopafdeling als het probleem aanhoudt.

Opslag

Neem bij het opslaan of verwijderen van de druktransmitter voorzorgsmaatregelen met betrekking tot resterende media in verwijderde druktransmitters. We raden aan om de transmitter goed en zorgvuldig te reinigen. Resterende media in de drukpoort kunnen gevaarlijk of giftig zijn!

Voor uw veiligheid

• Selecteer de juiste druktransmitter met betrekking tot schaalbereik, prestaties en specifieke meetomstandigheden voordat u het instrument installeert en start.
• Neem de relevante nationale voorschriften (bijv.: EN 50178) in acht en neem de toepasselijke normen en richtlijnen voor speciale toepassingen in acht (bijv. met gevaarlijke media zoals acetyleen, ontvlambare gassen of vloeistoffen en giftige gassen of vloeistoffen en met koelinstallaties of compressoren). Als u de juiste voorschriften niet in acht neemt, kunnen er ernstige verwondingen en/of schade optreden!
• Open drukverbindingen alleen als het systeem geen druk heeft!
• Zorg ervoor dat de druktransmitter altijd alleen binnen de overbelastingsdrempel wordt gebruikt!
• Neem de omgevings- en werkomstandigheden in acht die worden beschreven in het hoofdstuk „Technische gegevens".
• Neem de technische gegevens in acht voor het gebruik van de druktransmitter in verband met agressieve/corrosieve media en voor het vermijden van mechanische gevaren.
• Zorg ervoor dat de druktransmitter alleen wordt gebruikt in overeenstemming met de bepalingen, d.w.z. zoals beschreven in de volgende instructies.
• Wijzig de druktransmitter niet op een andere manier dan beschreven in deze bedieningsinstructies.
• Haal de druktransmitter uit bedrijf en markeer deze om te voorkomen dat deze per ongeluk opnieuw wordt gebruikt, als deze beschadigd of onveilig is voor gebruik
• Neem voorzorgsmaatregelen met betrekking tot resterende media in verwijderde druktransmitters. Resterende media in de drukpoort kunnen gevaarlijk of giftig zijn!
• Laat reparaties uitsluitend door de fabrikant uitvoeren.
• Open het circuit voordat u de connector/afdekking verwijdert

Informatie over materiaalconsistentie tegen corrosie en diffusie is te vinden in ons WIKA-handboek, 'Druk- en temperatuurmeting'.

WIKA Alexander Wiegand GmbH & Co. KG
Alexander-Wiegand-Straße 30
63911 Klingenberg/Germany
Phone +49 (0) 93 72/132-295
Fax +49 (0) 93 72/132-706
E-Mail support-tronic@wika.de
www.wika.de
