Robustel R3000 Handleiding

Inhoud

Overzicht

De Robustel Industrial Dual SIM Cellular VPN-router (R3000) is een robuuste cellulaire router die geavanceerde mobiele connectiviteit biedt voor machine-to-machine (M2M) toepassingen.

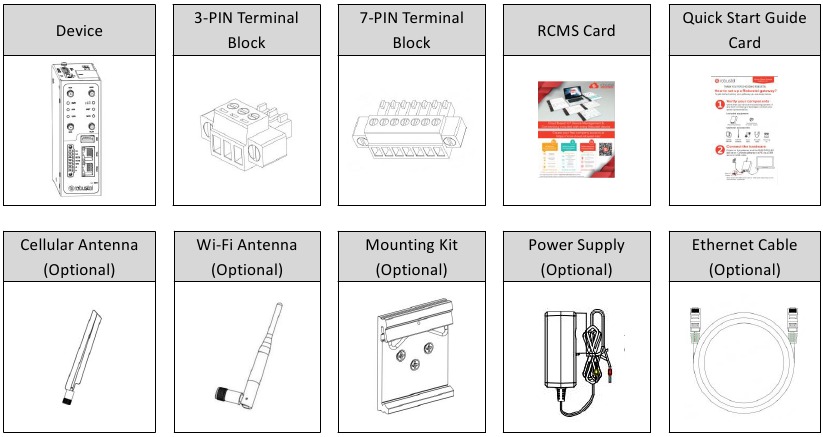

Pakketchecklist

Zorg ervoor dat uw pakket de volgende onderdelen bevat voordat u met de installatie begint:

Opmerking: De accessoires kunnen verschillen afhankelijk van de specifieke bestelling.

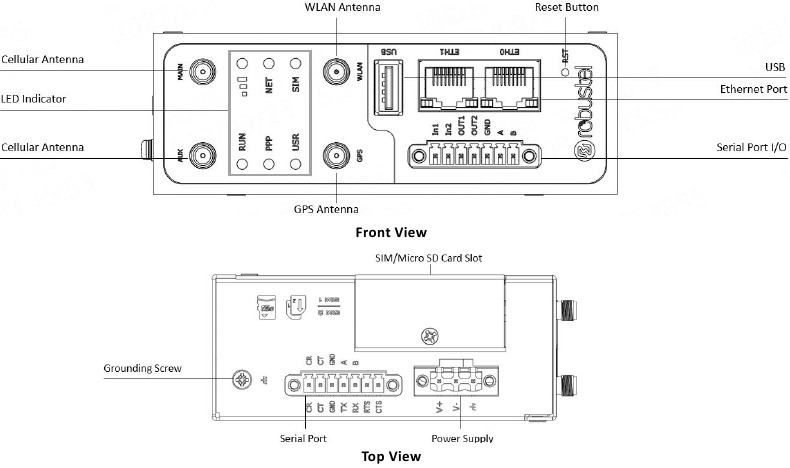

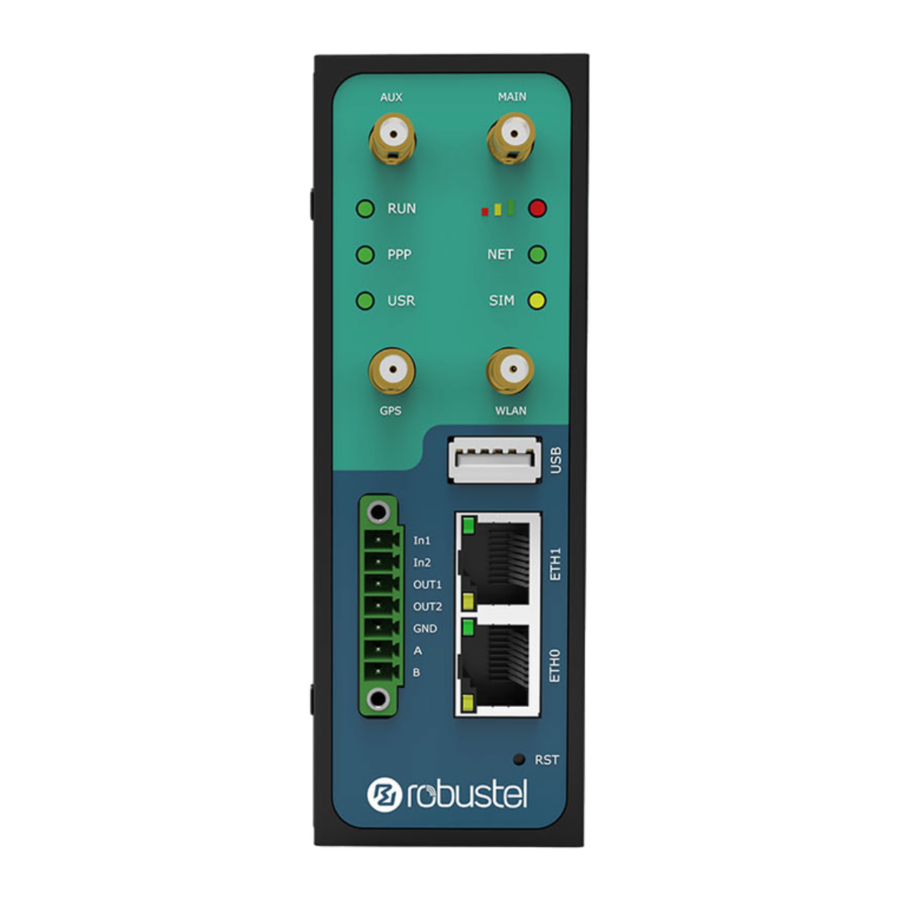

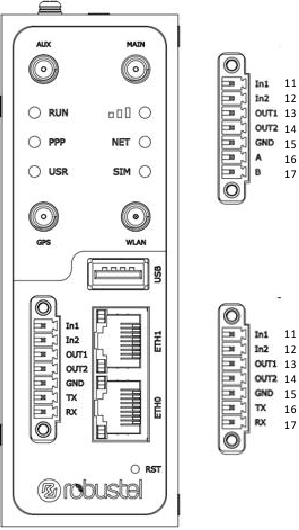

Paneelindeling

(Kan variëren op verschillende modellen)
Overzicht

Interfacebeschrijvingen

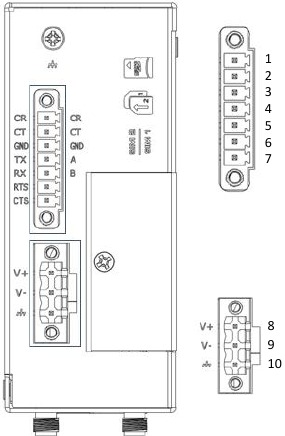

  1. PIN-toewijzing
    Opmerking: RS-232/RS-485 is afhankelijk van de hardwareselectie van de apparatuur, stel deze in overeenkomstig de werkelijke situatie van de apparatuur.
    PIN Debug RS-232 Richting
    1 CR - R3000 < Apparaat
    2 CT - R3000 > Apparaat
    3 GND GND -
    4 - TXD R3000 > Apparaat
    5 - RXD R3000 < Apparaat
    6 - RTS R3000 > Apparaat
    7 - CTS R3000 < Apparaat

    Opmerking: wanneer het apparaat is geconfigureerd als 2*RS-485, wordt de pin als volgt gedefinieerd:

    PIN Debug RS-485 Richting
    4 -- Data+(A) R3000 > Apparaat
    5 -- Data- (B) R3000 < Apparaat
    PIN Stroom
    8 Positief
    9 Negatief
    10 GND

    PIN DI/DO RS-485 Richting
    11 Input 1 - R3000 < Apparaat
    12 Input 2 - R3000 < Apparaat
    13 Output 1 - R3000 > Apparaat
    14 Output 2 - R3000 > Apparaat
    15 GND - -
    16 - Data+(A) R3000 > Apparaat
    17 - Data- (B) R3000 < Apparaat
    PIN DI/DO RS-232 Richting
    11 Input 1 - R3000 < Apparaat
    12 Input 2 - R3000 < Apparaat
    13 Output 1 - R3000 > Apparaat
    14 Output 2 - R3000 > Apparaat
    15 IO_GND - -
    16 - TXD R3000 > Apparaat
    17 - RXD R3000 < Apparaat
    3 - GND -

    Opmerking: wanneer PIN16/PIN17 is geconfigureerd als RS-232, moet de GND van RS-232 worden aangesloten op PIN3.

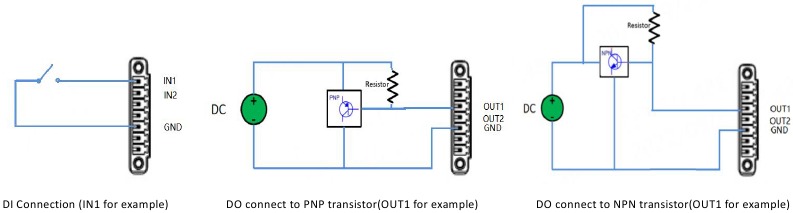

    Typische toepassing:
    Typische toepassing

  2. LED-indicatoren
    Naam Kleur Status Beschrijving
    RUN Groen Aan, snel knipperend
    (250 ms knippertijd)    		 Router is ingeschakeld
    (Systeem wordt geïnitialiseerd)
    Aan, knipperend
    (500 ms knippertijd)    		 Router start met werken
    Uit Router is uitgeschakeld
    PPP Groen Aan, continu Linkverbinding werkt
    Uit Linkverbinding werkt niet
    USR-OpenVPN Groen Aan, continu OpenVPN-verbinding is tot stand gebracht
    Uit OpenVPN-verbinding is niet tot stand gebracht
    USR-IPsec Groen Aan, continu IPsec-verbinding is tot stand gebracht
    Uit IPsec-verbinding is niet tot stand gebracht
    USR-Wi-Fi Groen Aan, continu Wi-Fi is ingeschakeld en werkt correct
    Uit Wi-Fi is uitgeschakeld of werkt niet correct
    Groen Aan, continu Hoge signaalsterkte (21-31) is beschikbaar
    Geel Aan, continu Gemiddelde signaalsterkte (11-20) is beschikbaar
    Rood Aan, continu Lage signaalsterkte (1-10) is beschikbaar
    - Uit Geen signaal
    NET Groen Aan, continu Verbinding met 4G-netwerk is tot stand gebracht
    Geel Aan, continu Verbinding met 3G-netwerk is tot stand gebracht
    Rood Aan, continu Verbinding met 2G-netwerk is tot stand gebracht
    - Uit Verbinding met netwerk is niet tot stand gebracht of wordt tot stand gebracht
    SIM Groen Aan, continu Hoofdkaart wordt gebruikt
    Aan, knipperend Back-upkaart wordt gebruikt
    Uit Geen simkaart
    Opmerking: u kunt het weergavetype van de USR LED kiezen. Raadpleeg voor meer informatie
    RT123_SM_RobustOS Software Manual Service > Advanced > System > System Settings > User LED Type.
  3. Resetknop
    Functie Handeling
    Opnieuw opstarten Houd de RST-knop 2~5 seconden ingedrukt in de werkende status.
    Terugzetten naar de standaardconfiguratie Houd de RST-knop 5~10 seconden ingedrukt, de RUN LED begint snel te knipperen, de router wordt teruggezet naar de standaardconfiguratie.
    Terugzetten naar de fabrieksinstellingen Zodra de bewerking van het terugzetten van de standaardconfiguratie twee keer binnen één minuut wordt uitgevoerd, wordt de router teruggezet naar de fabrieksinstellingen.
    Opmerking: raadpleeg voor meer informatie RT123_SM_RobustOS Software Manual, 2.3 Factory Reset.
  4. Ethernetpoorten. Er zijn 2 Ethernetpoorten op de R3000-router, waaronder ETH0 en ETH1. Elke Ethernetpoort heeft 2 LED-indicatoren. De gele is een linkindicator, terwijl de groene een snelheidsindicator is. Zie de onderstaande tabel voor meer informatie over de status.
    Indicator Status Beschrijving
    Linkindicator Aan, continu Verbinding is tot stand gebracht
    Aan, knipperend Gegevens worden overgedragen
    Uit Verbinding is niet tot stand gebracht
    Snelheidsindicator Aan, continu 100 Mbps-modus
    Uit 10 Mbps-modus
  5. USB-interface
    Functie Handeling
    Firmware-upgrade De USB-interface wordt gebruikt voor batch-firmware-upgrades, maar kan niet worden gebruikt voor het verzenden of ontvangen van gegevens van slave-apparaten die erop zijn aangesloten. U kunt een USB-opslagapparaat in de USB-interface van de router plaatsen, zoals een U-schijf of een harde schijf. Als er een ondersteund configuratiebestand of een routerfirmware in dit USB-opslagapparaat staat, zal de router automatisch het configuratiebestand of de firmware bijwerken. Zie RT123_SM_RobustOS Software Manual voor meer informatie.

Hardware-installatie

  1. Simkaartinstallatie. Draai de schroeven van de afdekking los met een schroevendraaier en zoek vervolgens de simkaartsleuf/Micro SD-kaartsleuf. Druk de kaart met uw vinger aan totdat u een klik hoort en draai vervolgens de schroeven van de afdekking vast met een schroevendraaier. Plaats de afdekking terug en draai de schroeven van de afdekking vast met een schroevendraaier.

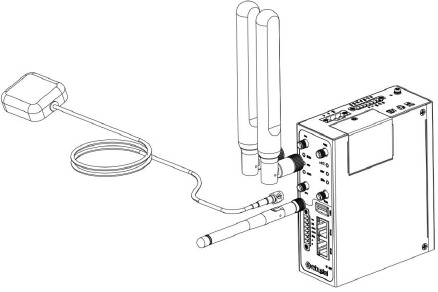

  2. Antenne-installatie. Draai de antenne in de antenneconnector.
    Hardware-installatie - Stap 1 - Antenne
  3. Terminalblokinstallatie. Steek de terminalblokken in de interfaceconnector en sluit vervolgens de apparaten of sensoren aan op de gateway via de bijbehorende interfaces, bijv. RS232/RS485, DIDO...

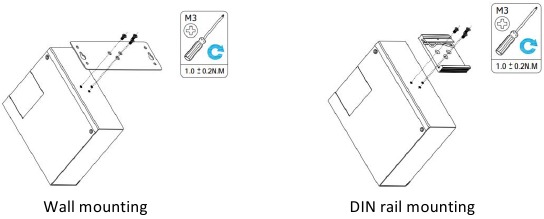

  4. Installatie van de montagekit. (Optioneel)
    Hardware-installatie - Stap 2 - Montagekit

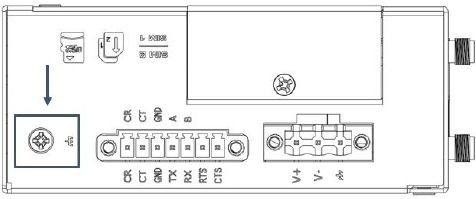

  5. Aarding van het apparaat. Aarding helpt om het geluidseffect als gevolg van elektromagnetische interferentie (EMI) te voorkomen. Sluit het apparaat met de aardingsschroef aan op de aardingsdraad van de locatie voordat u het inschakelt.
    Hardware-installatie - Stap 3

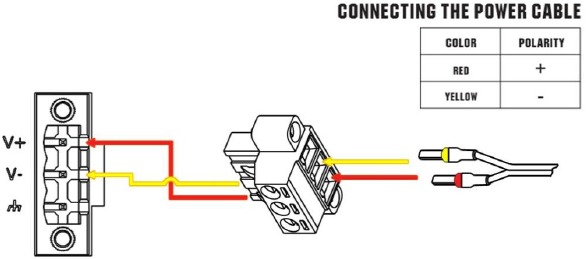

  6. Installatie van de voeding. Volg de kleur van de kop, sluit de rood gemarkeerde kabel via een klemmenstrook aan op de positieve pool en sluit de gele op dezelfde manier aan op de negatieve pool. De laatste stap is om de voedingsadapter in uw stopcontact te steken.
    Opmerking: Het bereik van de voedingsspanning is 9 tot 60 V DC.
    Hardware-installatie - Stap 4 - Voeding

Inloggen op het apparaat

  1. Sluit de Ethernetpoort van de router aan op een pc met een standaard Ethernetkabel.

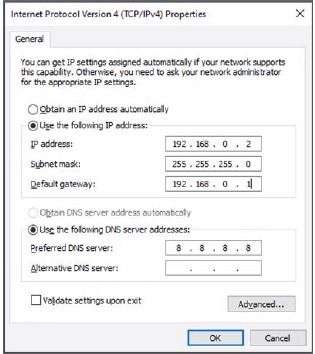

  2. Configureer de pc handmatig met een statisch IP-adres in hetzelfde subnet als het gatewayadres en klik en configureer "Het volgende IP-adres gebruiken" voordat u inlogt.
  3. Om de webinterface van de gateway te openen, typt u http://192.168.0.1 in het URL-veld van uw internetbrowser.

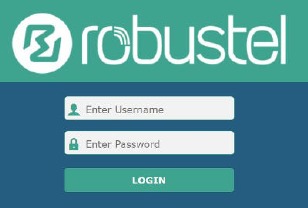

  4. Gebruik de inloggegevens die op het productlabel staan wanneer u wordt gevraagd om authenticatie.

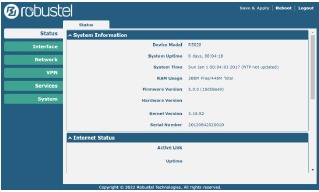

  5. Na het inloggen wordt de startpagina van de webinterface weergegeven, waarna u systeeminformatie kunt bekijken en configuratie op het apparaat kunt uitvoeren.

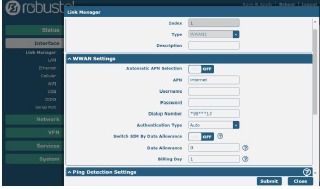

  6. De automatische APN-selectie staat standaard AAN. Als u uw eigen APN wilt specificeren, gaat u naar het menu Interface > Link Manager > Link Setting > WWAN Settings om de specifieke instelling te voltooien.
  7. Raadpleeg RT123_SM_RobustOS Software Manual voor meer configuratiedetails. (EINDE)

Veiligheidsinformatie

Algemeen

  • De router genereert radiofrequentievermogen (RF). Bij het gebruik van de router moet rekening worden gehouden met veiligheidsproblemen met betrekking tot RF-interferentie en met voorschriften voor RF-apparatuur.
  • Gebruik uw router niet in vliegtuigen, ziekenhuizen, benzinestations of op plaatsen waar het gebruik van cellulaire producten verboden is.
  • Zorg ervoor dat de router geen interferentie veroorzaakt met apparatuur in de buurt. Bijvoorbeeld: pacemakers of medische apparatuur. De antenne van de router moet zich uit de buurt van computers, kantoorapparatuur, huishoudelijke apparaten, enz. bevinden.
  • Er moet een externe antenne op de router worden aangesloten voor een correcte werking. Gebruik alleen goedgekeurde antennes met de router. Neem contact op met een geautoriseerde distributeur om een goedgekeurde antenne te vinden.

RF-blootstelling

  • Dit apparaat voldoet aan de officiële vereisten voor blootstelling aan radiogolven. Dit apparaat is ontworpen en vervaardigd om de emissielimieten voor blootstelling aan radiofrequente (RF) energie die zijn vastgesteld door geautoriseerde instanties niet te overschrijden.
  • Het apparaat moet worden gebruikt met een minimale afstand van 20 cm tot het lichaam van een persoon om te voldoen aan de richtlijnen voor RF-blootstelling. Het niet naleven van deze instructies kan ertoe leiden dat uw RF-blootstelling de toepasselijke limieten overschrijdt.

Opmerking: Sommige luchtvaartmaatschappijen staan mogelijk het gebruik van mobiele telefoons toe terwijl het vliegtuig op de grond staat en de deur open is. Router kan op dit moment worden gebruikt.

Technische ondersteuning
Tel: +86-20-82321505
E-mail: support@robustel.com
Web: www.robustel.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Robustel R3000 Handleiding
