ECOWITT WS2910 handleiding

https://s.ecowitt.com/GJBUKF

Aan de slag

Pakketlijst

AANTAL	Item
1	WS2910 displayconsole
1	DC naar USB-kabel (adapter en batterijen niet inbegrepen)
1	Gebruikershandleiding
1	Beugel
1	Snelstartgids

Tabel 1

Opmerking: bij aankoop van een enkele eenheid is de stekker niet inbegrepen. De stekker is inbegrepen bij aankoop van de WS2910-bundel.

Eerste installatie

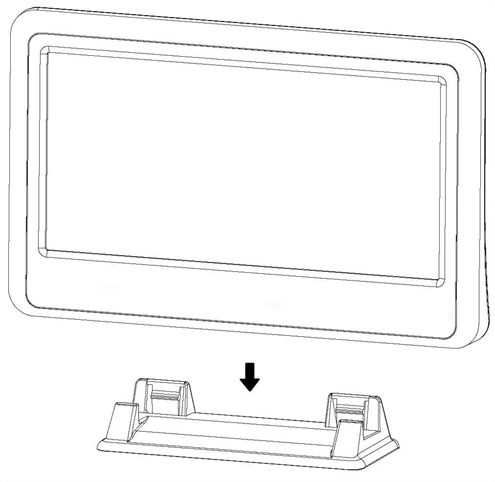

Figuur 1: Beugel installeren

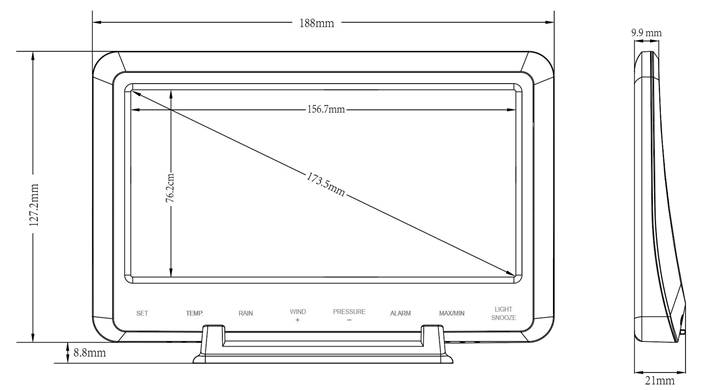

Meerdere weergaven en grootte (eenheid: mm)

Figuur 2: Grootte

Knopfunctie

Figuur 3: Aanraaktoetsen

Knop	Beschrijving

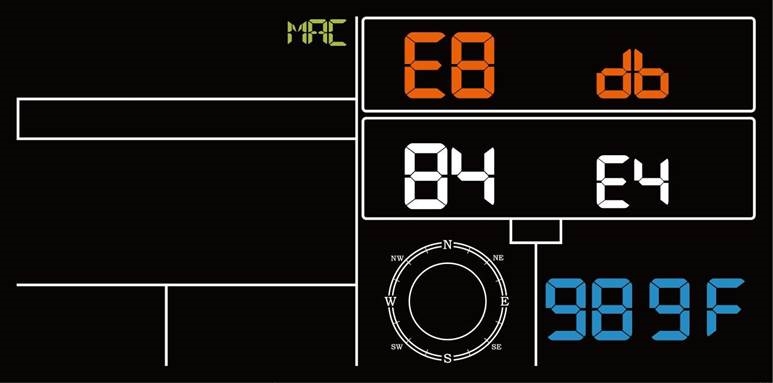

	Druk op om het MAC-adres van het apparaat weer te geven. Houd ingedrukt om de instellingsmodus te openen en druk vervolgens op om tussen de instellingsitems te schakelen.
	Druk op om te schakelen tussen buitentemperatuur, gevoelstemperatuur, dauwpunt en hitte-index. 5 seconden ingedrukt houden om meerkanaalsensoren opnieuw te registreren, zoals WN31, WN30, WN36.
	Druk op om te schakelen tussen regenval, regenvalgebeurtenis, dagelijkse regenval, wekelijkse, maandelijkse, jaarlijkse en totale regenval. Houd de knop 2 seconden ingedrukt om de huidige weergegeven regenval te resetten.
	Druk op om te schakelen tussen windsnelheid, windstoot en windrichting. In de instellingsmodus drukt u op om de waarde te verhogen. Houd 2 seconden ingedrukt om de waarde snel te verhogen.
	Houd ingedrukt om te schakelen tussen relatieve en absolute druk. Druk op om te schakelen tussen 12uurs, 24uurs, 48uurs en 72uurs gemiddelde relatieve (of absolute) druk. In de instellingsmodus drukt u op om de waarde te verlagen. Houd 2 seconden ingedrukt om de waarde snel te verlagen.

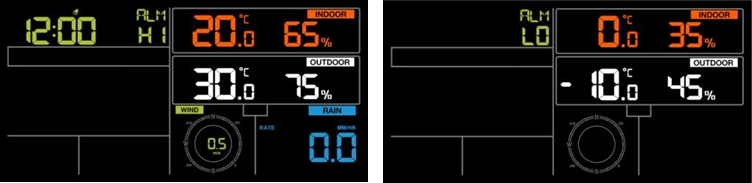

	Druk op om te schakelen tussen hoge en lage alarmen. Houd ingedrukt om een ​​tijdalarm, een hoge en een lage waarschuwing in te stellen.

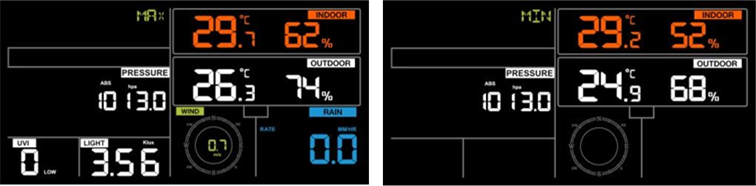

	Druk op om te schakelen tussen minimum- en maximumwaarden.
	Druk op om de helderheid van de LCD-achtergrondverlichting aan te passen (hoog, gemiddeld en uit) onder DC-voeding. Druk erop om het scherm 15 seconden aan te houden wanneer alleen batterijen worden gebruikt. Druk op om de instellingsmodus op elk moment te verlaten. Houd 5 seconden ingedrukt om de WS69-buitensensor opnieuw te registreren.

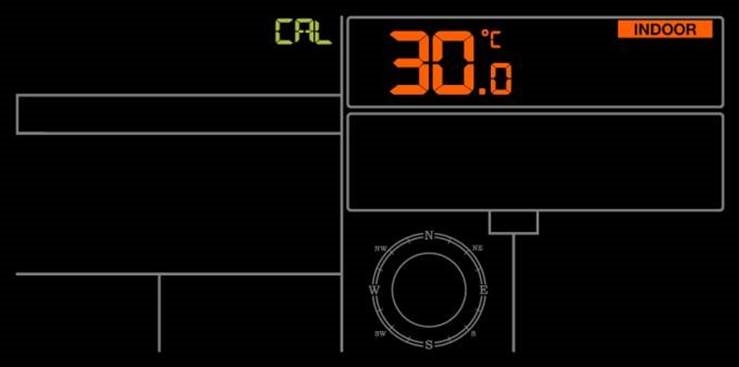

	Houd samen 5 seconden ingedrukt om de kalibratiemodus te openen.
	Houd samen 5 seconden ingedrukt om de wifi-hotspot te activeren. Wanneer u het apparaat opnieuw inschakelt via de DC-voeding, houdt u het na het schermvullende scherm 5 seconden ingedrukt. Het display toont een knipperende Wi-Fi en M-B. Voer een fabrieksreset uit. Hiermee worden alle herinneringen van de record gewist en alle gebruikersinstellingen teruggezet naar de standaardinstellingen.

Tabel 2

Opmerking: de instellingsprocedure kan op elk moment worden verlaten door op de knop te drukken of te wachten tot de time-out van 30 seconden van kracht wordt.

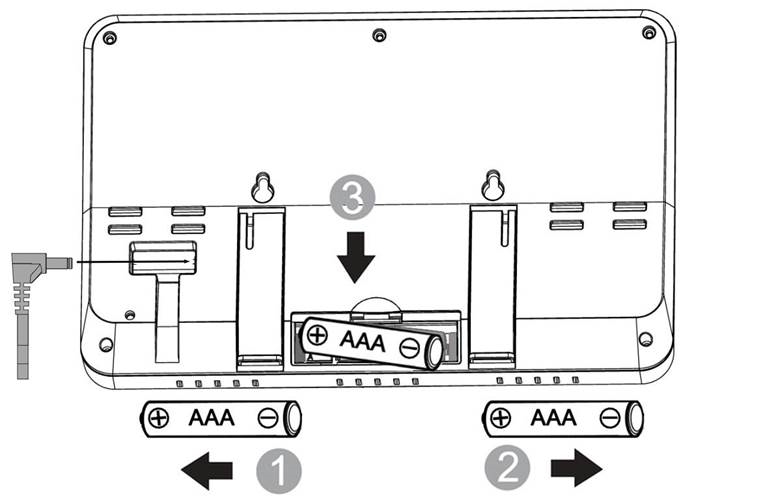

Inschakelen

Figuur 4

Schakel de WS2910 in. Het ondersteunt de DC-voeding en de 5V 1A DC of 3 x AAA 1.5V Alkaline of Lithium batterijen voeding.

De zwarte treklijn in het batterijvak is ontworpen om het verwijderen van de batterijen te vergemakkelijken.

Opstartscherm	Beschrijving

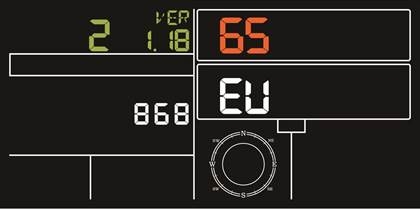

Startinformatie	Na het inschakelen worden de hostfirmwareversie (niet de Wi-Fi-firmwareversie) en de frequentie weergegeven. Andere informatie voor fabrieksgebruik, maar niet voor gebruikers.

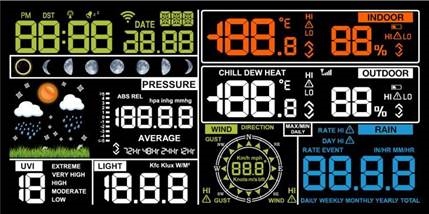

Volledig display	Het schermvullende display gedurende 3 seconden

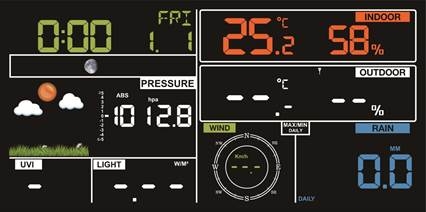

Normale lay-out (zonder buitensensor array data)	Het apparaat gaat naar de normale lay-out. (Lay-out introductie verwijzen naar)

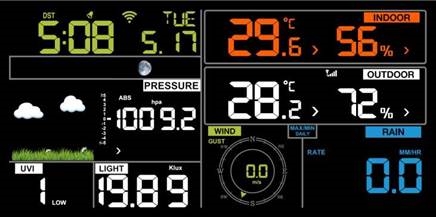

Normale lay-out (met buitensensor array data)	Een sensorarray aangesloten.

Tabel 3

Verbind de console met de sensoren

• Plaats de optionele sensor (zie Optionele sensoren sectie) naast de console, houd ze ongeveer 1-2 meter van de console verwijderd.
• Installeer batterijen op de sensor en wacht 1-2 minuten.
• Controleer of de console de sensorgegevens automatisch oppikt en op het scherm weergeeft.

Inleiding tot het Ecowitt-systeem

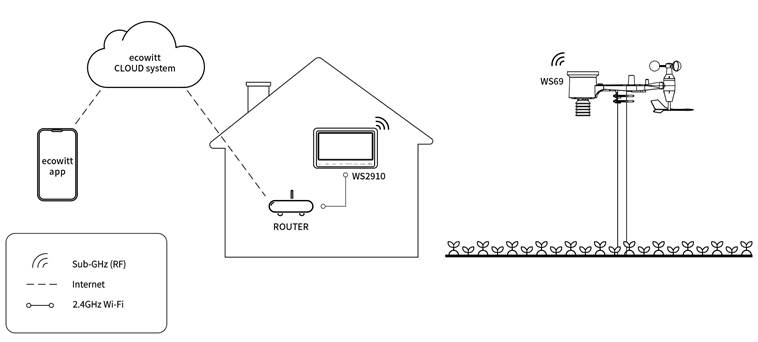

Figuur 5: Scenariodiagram

Bedankt voor de aanschaf van de Ecowitt WS2910 weerstationconsole.

De WS2910 is voorzien van een 6,8-inch LCD-kleurendisplay met instelbare helderheid, dat zowel DC- als batterijvoeding ondersteunt. Het heeft ingebouwde sensoren voor binnentemperatuur, vochtigheid en druk, samen met tijd-, klokalarm- en weersvoorspellingsfuncties. In combinatie met externe sensoren biedt het gegevens over buitentemperatuur, vochtigheid, wind, UV, licht, regenval en meer.

WS2910 ondersteunt 2,4 GHz wifi voor het bekijken van weergegevens op afstand vanaf elke locatie op uw telefoon, tablet of computer via een browser, allemaal gratis.

Opmerking: de WS2910 vereist optionele sensoren om buitengegevens te verzamelen en is geen zelfstandig product.

Algemene termen die in de handleiding worden gebruikt:
Weerstation: omvat de console en sensoren (of sensorarray).
Gateway: ook wel bekend als een hub, het is een displayloze console.
Zender: verwijst naar de sensor.
Ontvanger: verwijst naar de console.
RF: Radiofrequentie. Het verwijst naar de ISM- en SRD SUBG-frequentiebanden (Industrial, Scientific Medical en Short Range Devices onder 1 GHz) voor communicatie tussen de gateway en zijn sensoren. Deze frequentie verschilt van de 4G-modem- of wifi-werkfrequentie. Om storingen te voorkomen, worden ISM/SRD-banden door nationale voorschriften gescheiden gehouden van 4G-frequenties. Typische ISM/SRD-frequenties zijn 915 (Amerika), 868 (Europa), 433 (wereldwijd) en 920 (Japan, Korea).

Ecowitt Netwerkprovisionering

Controleer de stroomvoorziening

Aangezien de komende stappen het verbinden met 2,4 GHz wifi en het uploaden van gegevens omvatten, moet de DC-voeding worden gebruikt.

Installeer de Ecowitt-app

De volgende stappen zijn voor het koppelen van het wifi-netwerk en het uploaden van cloudgegevens voor mobiele toegang. Als online toegang niet nodig is, sla dan de installatie over en bekijk de gegevens rechtstreeks op de WS2910-console.

Bezoek de App Store of Google Play Store of scan de QR-code hieronder om de gratis Ecowitt-app op uw mobiele apparaat te downloaden.

Open de Ecowitt-app, volg de installatie-instructies op het scherm om een account aan te maken, een nieuw apparaat toe te voegen en raadpleeg de onderstaande Ecowitt APP-netwerkprovisionering sectie om uw console aan uw wifi-netwerk te koppelen.

Figuur 6

Opmerking: Voor de onderstaande Ecowitt APP-netwerkprovisionering sectie (2 manieren om de wifi-configuratie te voltooien), hebt u uw wifi-netwerknaam (SSID) en wachtwoord nodig.

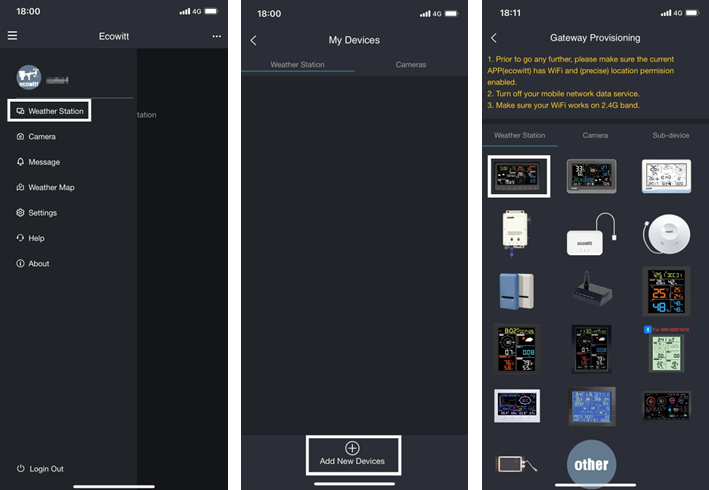

Ecowitt APP-netwerkprovisionering

Er zijn twee manieren om het netwerk te configureren:

1. Wifi-provisionering;
2. Handmatig toevoegen;

Selecteer een van deze opties om de netwerkconfiguratie te voltooien. Als u na voltooiing uw router wilt wijzigen, volg dan deze sectie opnieuw. Open de Ecowitt-app → "Mijn apparaten" → "Nieuwe apparaten toevoegen" → klik op het WS2910-pictogram

Figuur 7

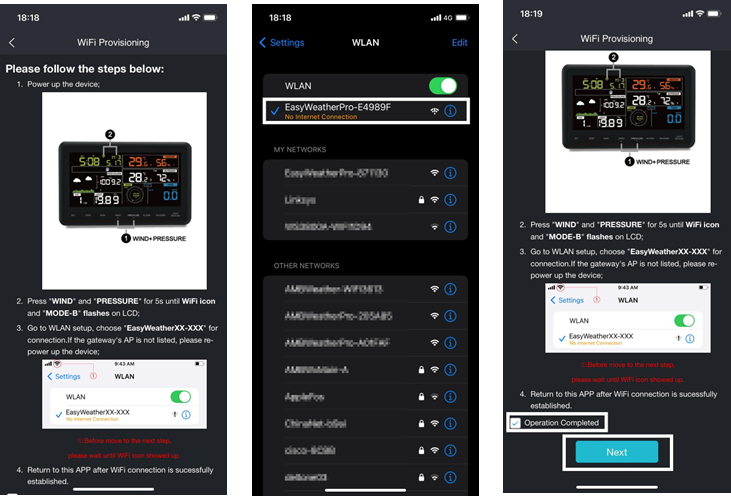

Wifi-provisionering op de ecowitt-app

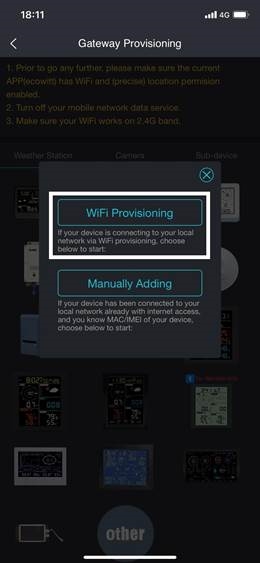

1. Kies wifi-provisionering:

   Figuur 8
2. Houd de WS2910-knop 5 seconden ingedrukt (of schakel opnieuw in als het een nieuw apparaat is) in de normale modus om de hotspot in te schakelen. Het wifi-pictogram knippert snel op het scherm. Gebruik een mobiele telefoon of tablet om verbinding te maken met de hotspot "EasyWeatherPro-xx xxxx" die door de WS2910 wordt uitgezonden. Vink vervolgens "Operation Completed" (Bewerking voltooid) → "Next" (Volgende) aan.
   Opmerking: Wifi wordt uitgeschakeld wanneer het apparaat uitsluitend op batterijen werkt.

   Figuur 9

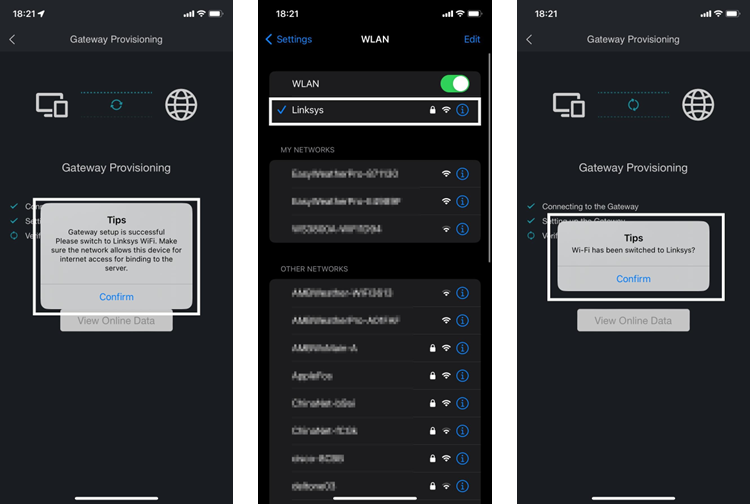

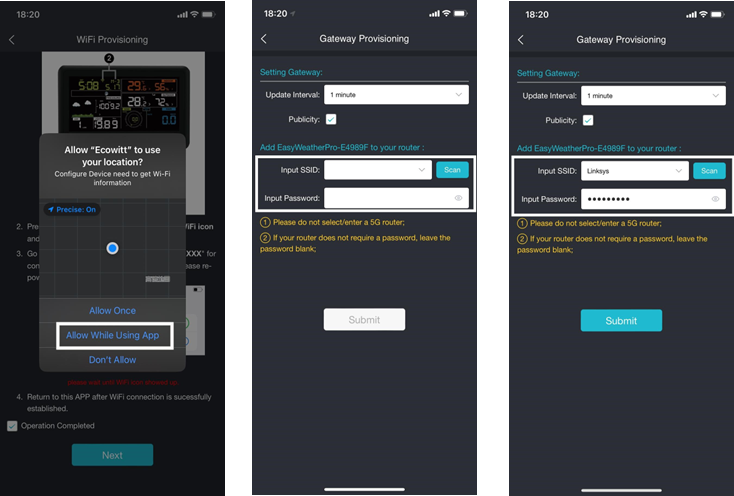

3. Sta toegang tot de locatie toe en selecteer "Allow While Using App" (Toestaan tijdens gebruik van de app). Ga vervolgens terug naar de Ecowitt-app. Vul vervolgens de 2,4 GHz wifi-SSID en het wachtwoord in en klik op "Submit" (Verzenden).

   Figuur 10

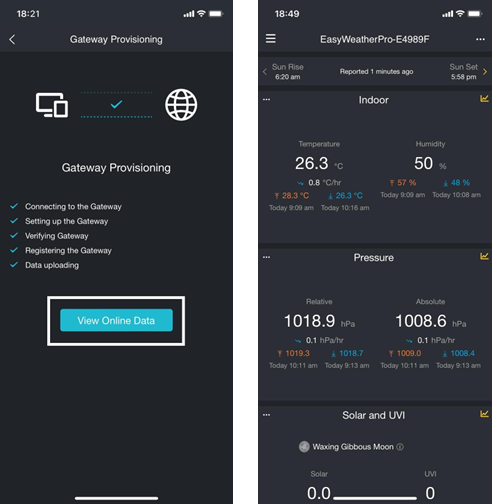

4. Nu is de gateway-installatie succesvol. Schakel het netwerk van de telefoon over naar dezelfde wifi waarmee de WS2910 is verbonden. WS2910 is succesvol toegevoegd aan de app, waarna de gegevens kunnen worden bekeken in de app of op ecowitt.net.


   Figuur 11
   Opmerking: Als u de WS2910 niet via de Ecowitt-app met wifi kunt verbinden, raden we u aan om Handmatig toevoegen te gebruiken.

Handmatig toevoegen in de ecowitt-app

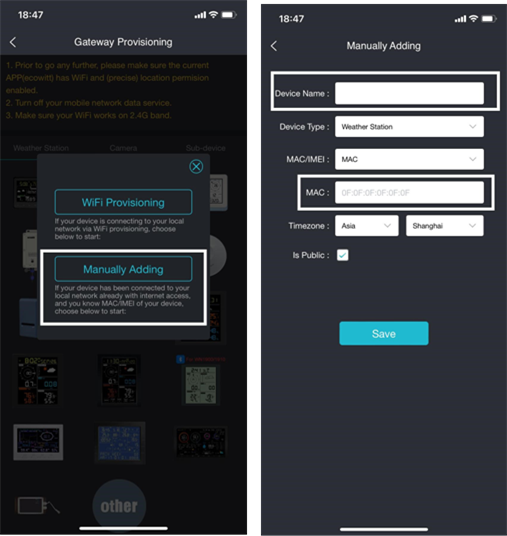

1. Open de Ecowitt-app → "Mijn apparaten" → "Nieuwe apparaten toevoegen" → klik op het WS2910-pictogram → kies "Handmatig toevoegen".

   Figuur 12

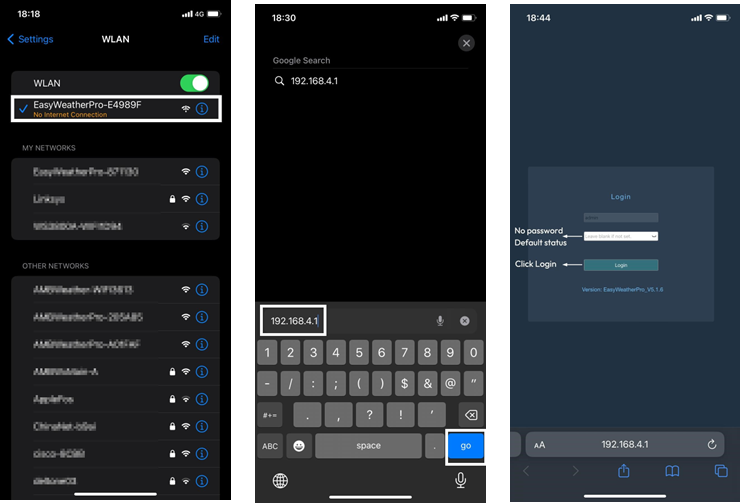

2. Houd 5 seconden ingedrukt (het wifi-pictogram knippert snel) om de WS2910-hotspot in te schakelen en er verbinding mee te maken met uw mobiele apparaat. Gebruik een mobiele browser om de URL te bezoeken: 192.168.4.1. Er is standaard geen wachtwoord ingesteld. Klik op "login" (inloggen).

   Figuur 13

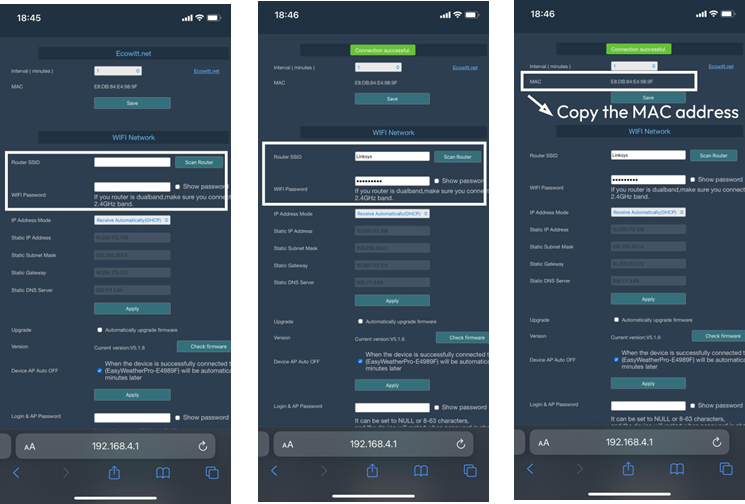

3. Voer de naam (SSID) en het wachtwoord van de router in. De WS2910 is nu succesvol verbonden met de 2,4 GHz wifi-router. Kopieer het MAC-adres voor de volgende stappen.

   Figuur 14
4. Schakel het netwerk van de telefoon over naar dezelfde wifi waarmee de WS2910 is verbonden.

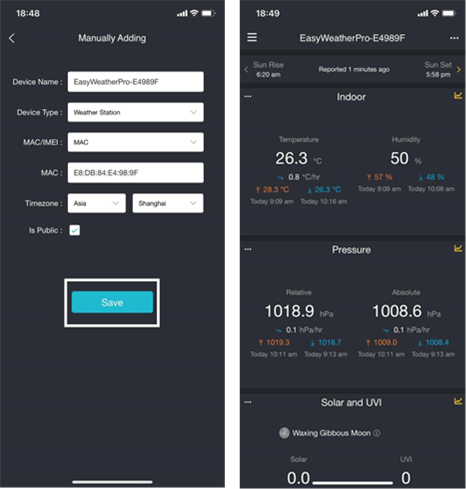

5. Bewerk de apparaatnaam, plak het MAC-adres dat in stap (2) is gekopieerd in het vak en klik op "Save" (Opslaan). De gegevens zijn dan online beschikbaar.

   Figuur 15

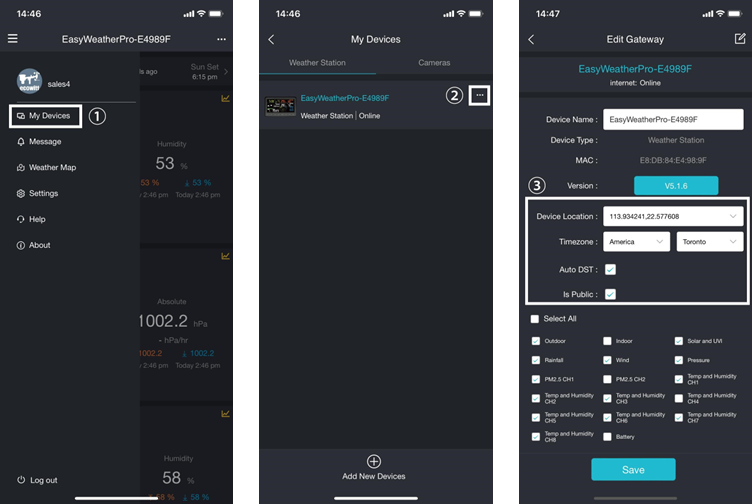

Uw nieuwe apparaat instellen in de Ecowitt-app

Firmware-upgrade, apparaatlocatie, tijdzone, DST en openbare gegevens

Nadat u de wifi-configuratie hebt voltooid, voert u de volgende stappen uit voor de firmware-upgrade, de nauwkeurige locatie van het apparaat, de tijdzone, de zomertijd (DST) en de openbare gegevensinstellingen.

1. Klik op "My Devices" (Mijn apparaten).
2. Klik op het pictogram "..." in de rechterbovenhoek van de gateway.
3. U kunt hier uw apparaatnaam bewerken als de standaardnaam moet worden gewijzigd.
4. Klik op de versieknop om de nieuwste firmwareversie te controleren en bij te werken.
5. Stel de nauwkeurige locatie en tijdzone van het apparaat in op deze interface. Vink indien nodig "Auto DST" en "Is Public" aan.
6. Klik op "Save" (Opslaan) en start het apparaat opnieuw op. Het zal automatisch de tijd en de zomertijd synchroniseren.

Opmerking: De huidige firmwareversie wordt hier weergegeven. Als er een update beschikbaar is, verschijnt er een "gele pijl" naast het versienummer. Tik op de versieknop om de firmware-upgrade te starten.

Figuur 16

Opmerking: Na het voltooien van de bovenstaande wifi-configuratie en gerelateerde instellingen, toont het WS2910-scherm een stabiele wifi-signaaltoren, automatische tijdzone en zomertijd (indien nodig).

Apparaatbeheer in de Ecowitt-app

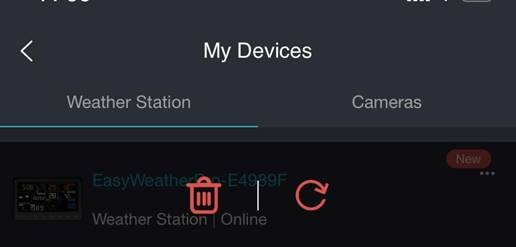

Mijn apparaten verwijderen

Houd de apparaatkaart vast om een rood prullenbakpictogram weer te geven en tik erop om te verwijderen.

Figuur 17

Sensoren toevoegen

Om de optionele sensoren te koppelen (raadpleeg de Optionele sensoren sectie voor meer optionele sensoren) met de WS2910, doet u het volgende:

1. Schakel de sensor in en plaats deze naast de console.
2. Wacht 1 ~ 2 minuten en controleer of de console automatisch de sensorgegevens ophaalt en op het scherm of in de app weergeeft.
3. Als er geen gegevens van een geregistreerde sensor worden ontvangen, zal het RF-pictogram het signaal met één frame verminderen; als er gegevens worden ontvangen, zal het RF-pictogram het signaal met één frame verhogen. (Raadpleeg de Indicator voor draadloze signaalsterkte sectie)
4. Als er geen gegevens worden ontvangen, start u opnieuw op of houdt u de knop 5 seconden ingedrukt om de WS69-buitensensor opnieuw te registreren.

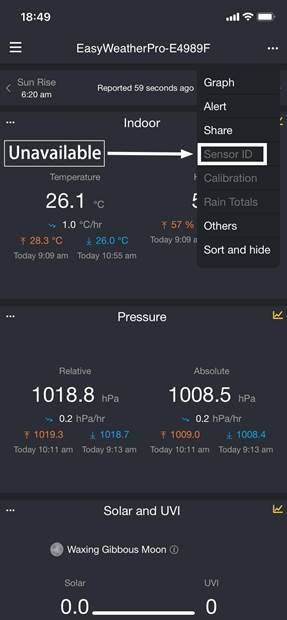

Opmerking: In de app of WebUI is de sensor-ID-pagina van de WS2910 niet beschikbaar en kan de sensor-ID hier niet worden geregistreerd.

Figuur 18

Gebruik in de Web UI

De Web UI is een essentieel hulpmiddel voor het beheren van het apparaat. U kunt het gebruiken om de status van de netwerkverbinding te controleren, weerdiensten (WU, WOW, Weather Cloud, aangepaste server) in te stellen, live gegevens te bekijken, sensoren te beheren, kalibraties uit te voeren en meer.

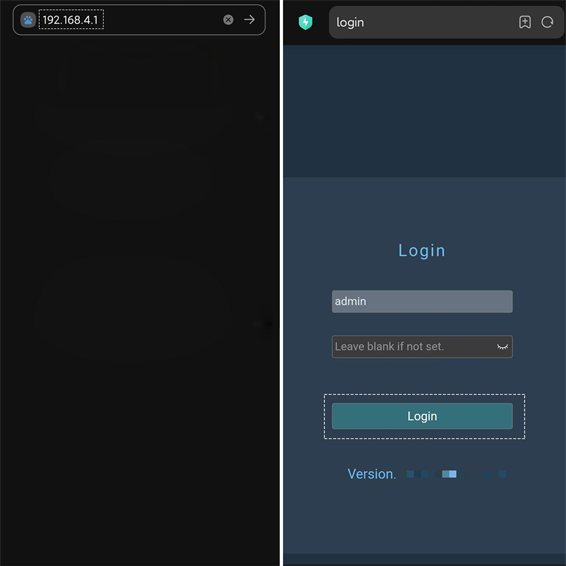

Toegang tot de Web UI

Houd de WS2910-knop 5 seconden ingedrukt (of schakel opnieuw in als het een nieuw apparaat is) in de normale modus om de hotspot in te schakelen. Het wifi-pictogram knippert snel op het scherm. Gebruik een mobiele telefoon of tablet om verbinding te maken met de hotspot "EasyWeatherPro-xx xxxx".

Voer 192.168.4.1 in de browser in. Log in met de standaard gebruikersnaam en wachtwoord, die leeg zijn. Als uw gateway is verbonden met een lokaal netwerk, kan de WebUI ook worden bereikt via het IP-adres dat de gateway heeft ontvangen of heeft gehad.

Figuur 19

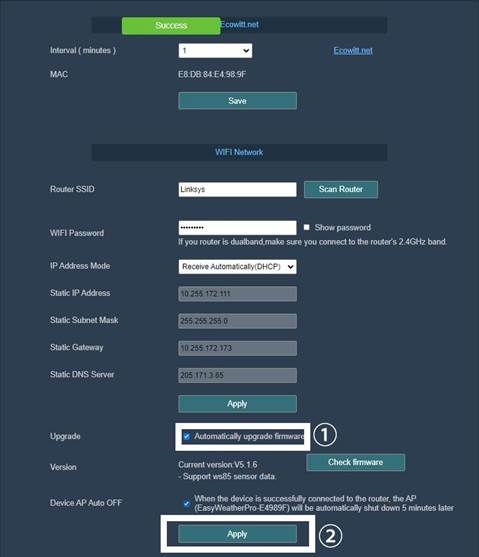

Firmware upgraden via WebUI 192.168.4.1

Of kies "Automatically upgrade firmware" (Firmware automatisch upgraden) op de WebUI 192.168.4.1 (raadpleeg de Handmatig toevoegen in de ecowitt-app Sectie om toegang te krijgen).

Figuur 20

Optionele weerserver

Gegevens uploaden naar de server

Nadat de wifi-configuratie is voltooid, kunnen gegevens worden geüpload naar de volgende weerstationservers:

1. ecowitt.net (Standaard uploaden naar deze server)
2. wunderground.com
3. weathercloud.net
4. wow.metoffice.gov.uk
5. Aangepaste servers

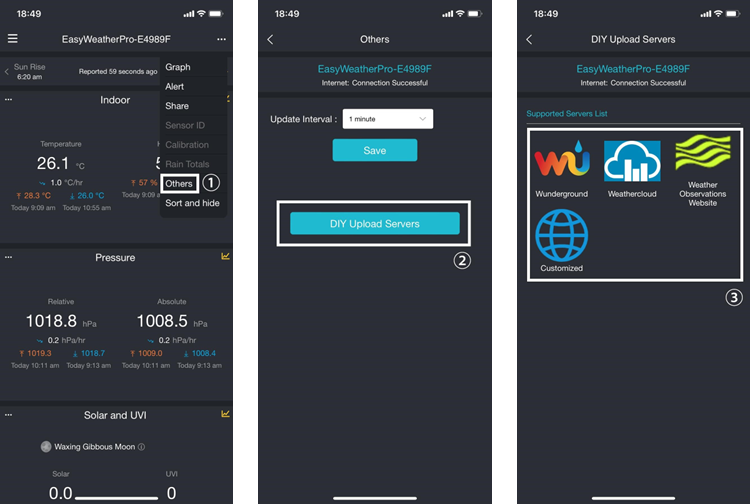

Weerservers uploaden in de ecowitt-app

Weerservers beheren:
Zorg ervoor dat de telefoon en de WS2910-console dezelfde wifi gebruiken. Ecowitt-app → "..." in de rechterbovenhoek → "Others" (Overige) → "DIY Upload Servers" (Zelf uploadservers).

Figuur 21

Weather Underground toevoegen

Als u gegevens naar een website van derden moet uploaden, kunt u de onderstaande stappen volgen. Hier nemen we wunderground.com als voorbeeld:

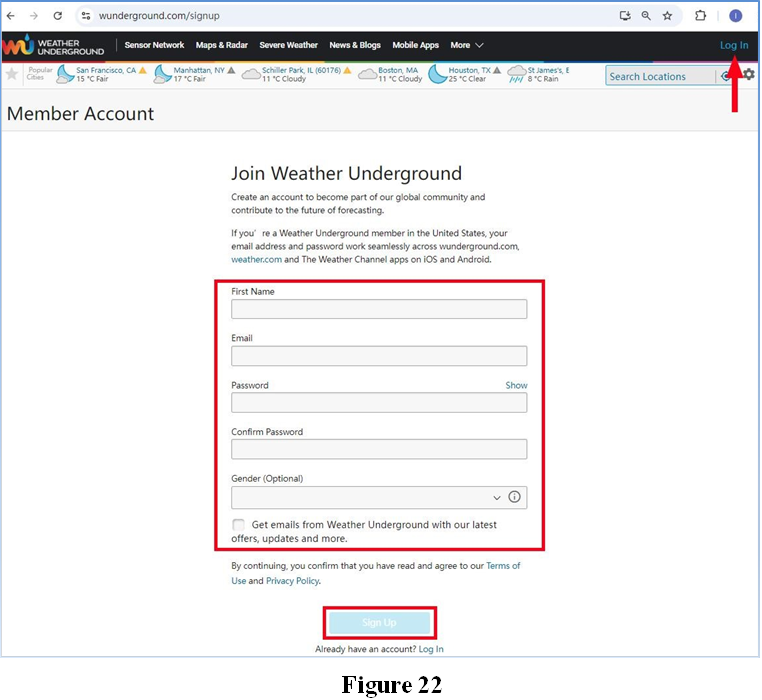

1. Bezoek wunderground.com en klik op Log in (Inloggen) om een account aan te maken:

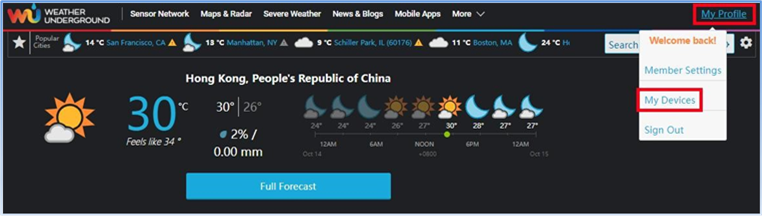

2. Klik op My Profile (Mijn profiel) → My Devices (Mijn apparaten).

   Figuur 23

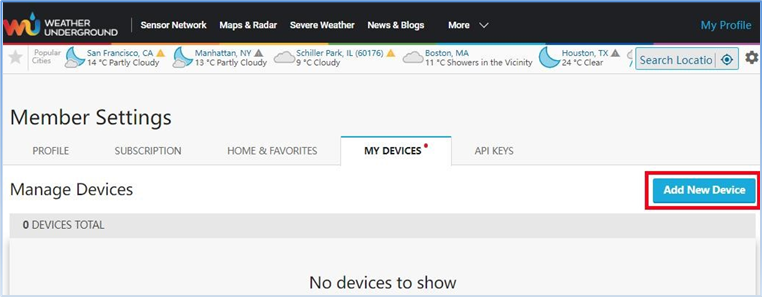

3. Selecteer Add New Device (Nieuw apparaat toevoegen).

   Figuur 24

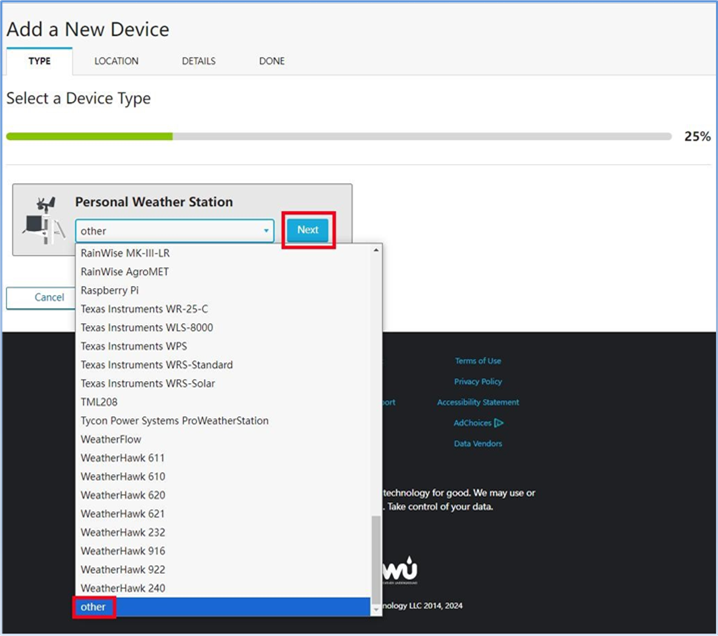

4. Zoek Personal Weather Station (Persoonlijk weerstation), selecteer other (anders) en klik op Next (Volgende).

   Figuur 25

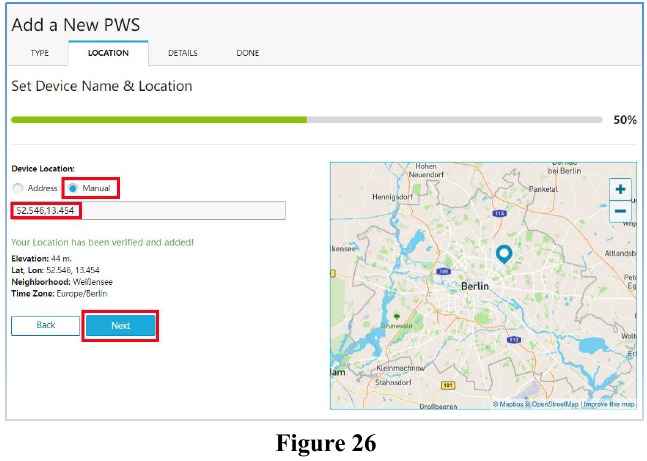

5. Selecteer Address (Adres) of Manual (Handmatig) en zoek uw lokale positie. Druk op Next (Volgende).

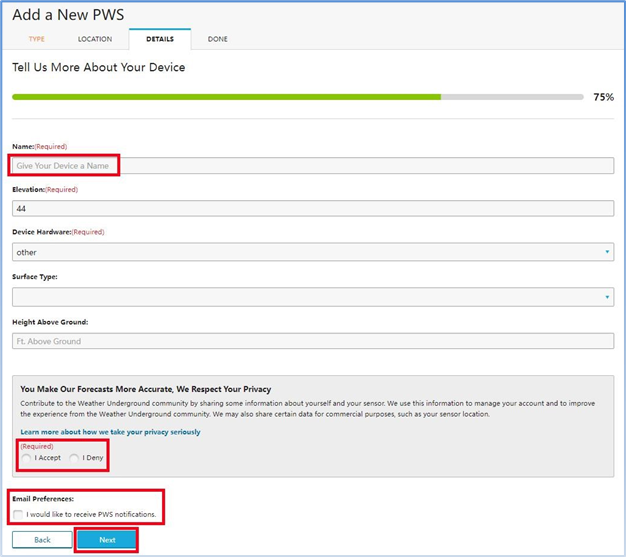

6. Vul de details in en ga verder.

   Figuur 27

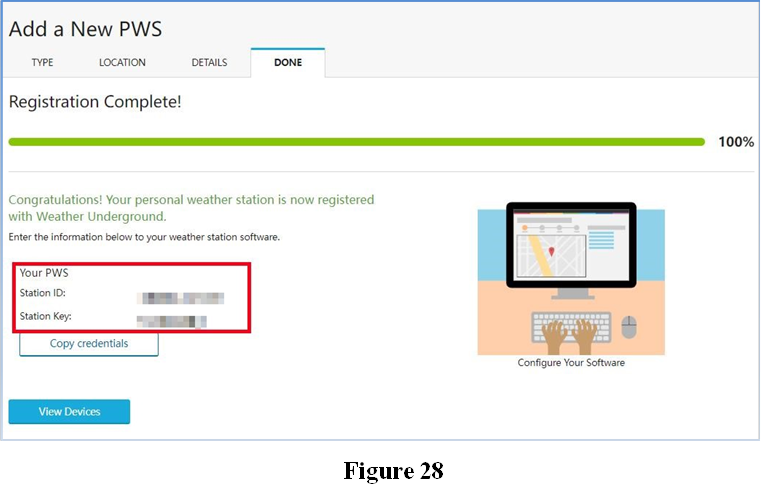

7. Dan is de registratie voltooid, u ziet Station ID (Station-ID) en Station key (Stationssleutel).

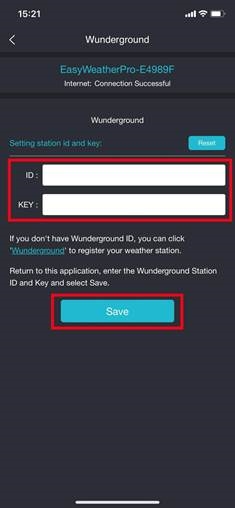

8. Voer de Station ID (Station-ID) en Station Key (Stationssleutel) in en selecteer Save (Opslaan) in de Ecowitt-app. De gegevens kunnen dan worden bekeken op wunderground.com.

   Figuur 29

Display lay-out

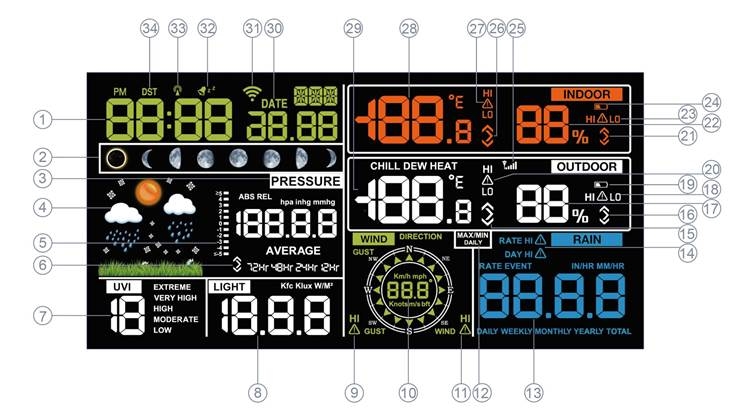

Hoofdscherm

Figuur 30

1	Tijd (12u formaat toont PM in de middag.)	2	Maanfase
3	ABS/REL druk	4	Weersvoorspelling
5	Snelheid van verandering van druk grafiek	6	Tendens indicator van druk
7	UV index	8	Zonnestraling (Licht)
9	Hoog alarm van windstoot snelheid	10	Windsnelheid/Windstoot/Richting
11	Hoog alarm van windsnelheid	12	MAX/MIN dagelijks
13	Regenval Intensiteit/Gebeurtenis/Dagelijks/Wekelijks/Maandelijks/Jaarlijks/Totaal	14	Hoog alarm van regenval intensiteit & regen dagelijks
15	Tendens indicator van buitentemperatuur	16	Tendens indicator van buitenluchtvochtigheid
17	Buitenluchtvochtigheid	18	Hoog/Laag alarm van buitenluchtvochtigheid
19	Laag batterijvermogen indicator voor WS69	20	Hoog/Laag alarm van buitentemperatuur
21	Tendens indicator van binnenluchtvochtigheid	22	Binnenluchtvochtigheid
23	Hoog/Laag alarm van binnenluchtvochtigheid	24	Laag batterijvermogen/geen batterij indicator voor WS2910
25	RF signaalbalk voor WS69	26	Tendens indicator van binnentemperatuur
27	Hoog/Laag alarm van binnentemperatuur	28	Binnentemperatuur
29	Buitentemperatuur & Gevoelstemperatuur, Dauwpunt, Hitte	30	Datum
31	Wi-Fi signaal	32	Alarm & Snooze
33	Niet langer in gebruik	34	DST (Zomertijd)

Tabel 4

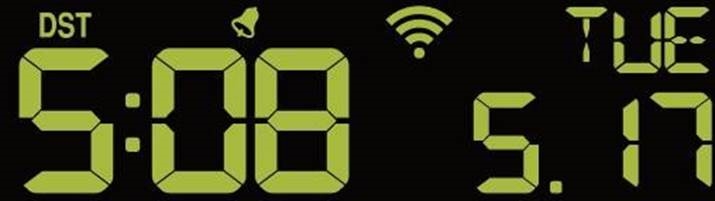

Datum & Tijd

De datum en tijd worden automatisch bijgewerkt wanneer de Wi-Fi configuratie is voltooid en de automatische tijdzone is ingesteld. (zie Ecowitt APP Netwerk Provisioning Sectie voor Wi-Fi configuratie)

Als Wi-Fi niet beschikbaar is, kan de installatie ook rechtstreeks op het apparaat worden uitgevoerd.

Figuur 31

Weersvoorspelling

Er zijn 6 weersomstandigheden: Zonnig, Gedeeltelijk Bewolkt, Bewolkt, Regenachtig, Stormachtig en Sneeuw.

Weersvoorspelling is gebaseerd op de snelheid van verandering van de barometrische druk. Geef het weerstation minstens een maand de tijd om de barometrische druk te leren en vervolgens het weer van de komende dag te voorspellen op basis van drukveranderingen.

Wanneer de buitentemperatuur onder 0°C (32°F) is en de weersvoorspelling Regenachtig of Stormachtig is, toont het LCD scherm Sneeuw.

Zonnig	Gedeeltelijk Zonnig	Bewolkt
Druk neemt toe voor een aanhoudende periode	Druk neemt licht toe	Druk neemt licht af
Regenachtig	Stormachtig	Sneeuw
Druk neemt af voor een aanhoudende periode	Druk neemt snel af (knippert maximaal 30 minuten)	Druk neemt af voor een aanhoudende periode en temperatuur is onder het vriespunt
Storm Sneeuw
Druk neemt snel af en temperatuur ≤0℃ (knippert maximaal 30 minuten)

Tabel 5

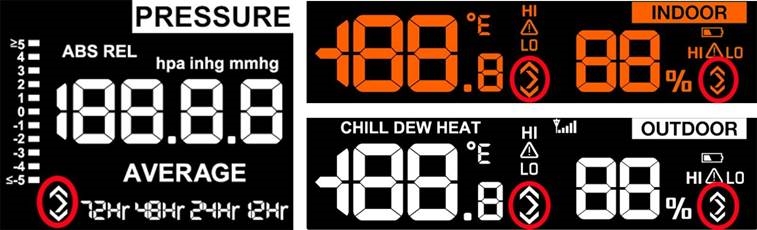

Tendens Indicatoren

Tendens pijlen stellen u in staat om snel te bepalen of temperatuur of druk stijgen en dalen in een update periode van drie uur, elke 30 minuten bijgewerkt.

Bijv. : Om 3:00 - vergelijk met 12:00 data; om 3:30 -vergelijk met 12:30..... enz.

Figuur 32

Tendens indicatoren	Conditie	Vochtigheid	Temperatuur	Druk
	Stijgend	Stijgend > 3%	Stijgend >= 1C/2F	Stijgend >1hpa
	Stabiel	Verandering <= 3%	Verandering < 1C/2F	Verandering <=1hpa
	Dalend	Dalend > 3%	Dalend >= 1C/2F	Dalend >1hpa

Tabel 6: Tendens Indicatoren

Wi-Fi Icoon

Als de Wi-Fi module is verbonden, moet deze worden gevoed door DC; anders zal de Wi-Fi niet werken.

Wi-Fi ondersteunt alleen het uploaden van de huidige gegevens naar de weerserver en de tijd is gebaseerd op de internettijd.

Wi-Fi icoon status:

1. Niet verbonden met routers: Wi-Fi icoon wordt niet weergegeven.
2. Router verbonden, maar geen netwerk: Wi-Fi icoon knippert langzaam.
3. Verbonden met een router met netwerk: Wi-Fi icoon is ononderbroken.
4. Apparaat start op of houd, Wi-Fi icoon knippert snel.

Draadloze Signaalsterkte Indicator

De draadloze signaalsterkte geeft de ontvangstkwaliteit weer. Als er geen signaal verloren gaat, toont de signaalsterkte indicator 5 balken. Als het signaal eenmaal verloren gaat, toont het 4 balken.

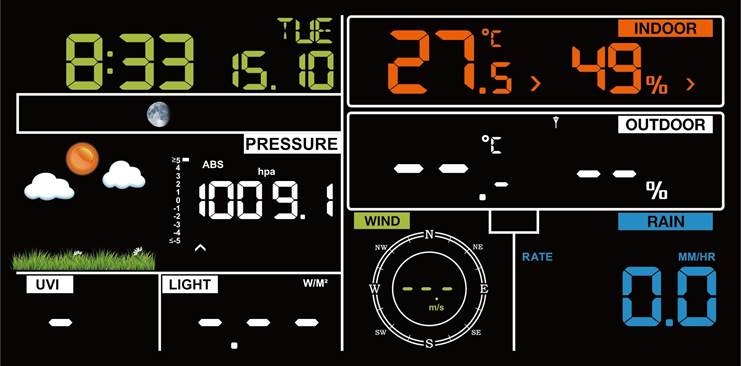

Binnentemperatuur, Vochtigheid en Druk

WS2910 heeft een ingebouwde temperatuur & vochtigheidssensor en een barometrische druksensor, die de binnenomstandigheden elke 60 seconden meet. Als de temperatuur buiten het gespecificeerde bereik ligt, wordt --.- weergegeven.

Figuur 34

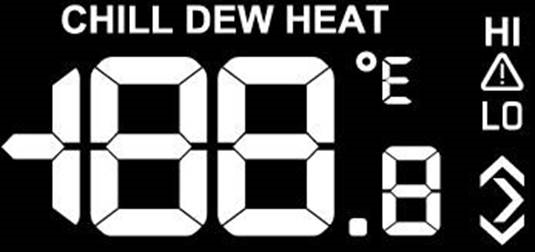

Buitentemperatuur & Vochtigheid, Gevoelstemperatuur, Dauwpunt en Hitte

Buitentemperatuur en vochtigheid worden weergegeven en gevoelstemperatuur, dauwpunt en hitte index (hitte index staat ook bekend als voelt als of schijnbare temperatuur) worden hier berekend. Druk op de knop om te schakelen.

Figuur 35

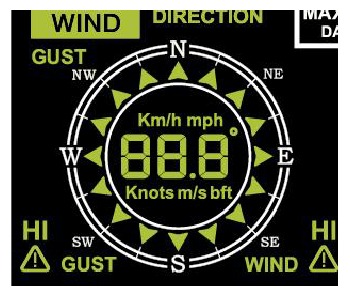

Wind

Druk op de knop om te schakelen tussen windsnelheid, windstoot en richting.

Windsnelheid: de gemiddelde windsnelheid in de 16 seconden update periode.

Windstoot: de maximale windsnelheid in de 16 seconden update periode.

Figuur 36

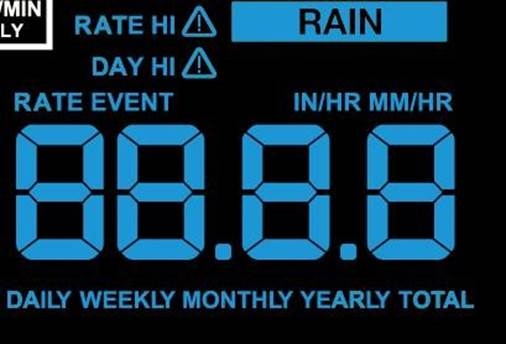

Regenval

Intensiteit/U: De laatste 10 minuten regenval vermenigvuldigd met 6.

Gebeurtenis: Als de laatste 24-uurs regenval minder dan 1 mm is en het laatste uur geen regenval heeft gehad, is de regenval gebeurtenis voorbij.

Dagelijks: Regenval van 0:00 tot 24:00, reset tijd kan worden ingesteld op de App.

Wekelijks: De regenval van zondag ~ zaterdag/maandag ~ zondag, de starttijd kan worden ingesteld.

Maandelijks: Regenval van een natuurlijke maand.

Jaarlijks: Regenval van een jaar, de startmaand kan worden ingesteld.

Totaal: Doorlopend totaal sinds het station is opgestart.

Figuur 37

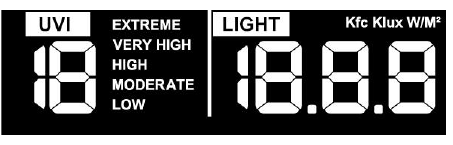

UVI & Licht

De UV index varieert tussen 0 ~ 15.

EXTREEM: 11 tot 15

ZEER HOOG: 8 tot 10

HOOG: 6 tot 7

GEMATIGD: 3 tot 5

LAAG: 0 tot 2

Figuur 38

Opmerking 1: Secties van Buitentemperatuur & Vochtigheid, Gevoelstemperatuur, Dauwpunt en Hitte tot UVI & Licht vereisen een externe buitensensor verbinding om gegevens weer te geven.

Opmerking 2: De externe sensor stuurt elke 16s de windsnelheid, windrichting en regenval.

Maanfase

De WS2910 wordt standaard ingesteld op het zuidelijk of noordelijk halfrond, afhankelijk van de RF frequentie:

915/868MHz: Noordelijk halfrond.

433MHz: Zuidelijk halfrond.

De volgende maanfasen worden weergegeven op basis van de kalenderdatum.

Noordelijk halfrond:

Nieuwe Maan	Wassende Sikkel	Eerste Kwartier	Wassende Maan	Volle Maan	Afnemende Maan	Laatste Kwartier	Afnemende Sikkel

Zuidelijk halfrond:

Nieuwe Maan	Wassende Sikkel	Eerste Kwartier	Wassende Maan	Volle Maan	Afnemende Maan	Laatste Kwartier	Afnemende Sikkel

Tabel 7

Snelheid van Verandering van Druk Grafiek

De snelheid van verandering van druk grafiek wordt links van de barometrische druk weergegeven en geeft het verschil aan tussen de dagelijkse gemiddelde druk en het 30 dagen gemiddelde (in hPa).

Figuur 39

Modus

Normale modus

1. knop: druk hierop om het MAC-adres weer te geven: E8:DB:84:E4:98:9F

   Figuur 40
2. knop: zie Sectie Knopfunctie

Opmerking:
Dagelijkse regenval resetten, reset automatisch regenval per uur en gebeurtenis.

Wekelijkse regenval resetten, reset automatisch dagelijkse regenval, regenval per uur en gebeurtenis.

Maandelijkse regenval resetten, reset automatisch dagelijkse, wekelijkse, regenval per uur en gebeurtenis.

Jaarlijkse regenval resetten, reset automatisch dagelijkse, wekelijkse, maandelijkse, regenval per uur en gebeurtenis. Totale regenval resetten, reset automatisch dagelijkse, wekelijkse, maandelijkse, jaarlijkse, regenval per uur en gebeurtenis.

Bijvoorbeeld:
Indien
De reset-tijd voor de dagelijkse regenval is 8:00 uur
De reset-tijd voor de maandelijkse regenval is MA
De reset-tijd voor de jaarlijkse regenval is MEI.

Dat
de dagelijkse regenval elke dag om 8:00 uur wordt gereset naar 0,
de wekelijkse regenval elke maandag om 8:00 uur wordt gereset naar 0, de maandelijkse regenval op de 1e van elke maand om 8:00 uur wordt gereset naar 0, de jaarlijkse regenval elk jaar op 1 mei om 8:00 uur wordt gereset naar 0.

3. Voor de rest van de knopfuncties, zie Sectie Knopfunctie.

Instellingsmodus

Houd de knop 2 seconden ingedrukt om de Instellingsmodus te openen, druk op of om de instellingswaarde aan te passen, druk op de knop om de Instellingsmodus op elk gewenst moment te verlaten.

1. Pieptoon (AAN/UIT)
2. RST MAX/MIN dagelijks (AAN/UIT, standaard AAN, AAN: wissen om 0:00 uur elke dag)
3. Uurformaat (24H/12H)
4. Uur- en minuutinstelling (Opmerking: wanneer niet gesynchroniseerd met de netwerktijd, kunt u de U/M handmatig instellen; eenmaal gesynchroniseerd, wordt de instelling overgeslagen.)
5. Maand/dag formaat (M/D of D/M)
6. Jaar-, maand-, daginstellingen
7. Selectie drukeenheid (hpa, inhg, mmhg)
8. Relatieve drukwaarde instellen (700hpa-1100hpa)
9. Selectie lichteenheid (Kfc, Klux, W/M2)
10. Selectie temperatuureenheid (°C/°F)
11. Selectie windeenheid (Km/u, mph, Knopen, m/s, bft)
12. Selectie regenvaleenheid (in/mm)
13. Reset-tijd dagelijkse regenval (0:00~23:00)
14. Reset-tijd maandelijkse regenval (ZON/MAA)
15. Reset-tijd jaarlijkse regenval (JAN, FEB, MRT, APR, MEI, JUN, JUL, AUG, SEP, OKT, NOV, DEC)
16. Selectie zuidelijk en noordelijk halfrond (NTH/STH)

Alarmmodus

Weergave van alarmwaarde:
Druk op de knop om het tijdalarm en hoge & lage waarschuwing weer te geven:

Figuur 41

Opmerking:

• Druk op de knop om regenval per uur of dagelijkse regenvalwaarschuwingsgegevens te selecteren om weer te geven. -
• Druk op de knop om wind- of rukwindwaarschuwingsgegevens te selecteren om weer te geven.

Instelling alarmmodus:

• Houd de knop 2 seconden ingedrukt om de alarminstellingsmodus te openen
• Druk op de of om de waarschuwingswaarden aan te passen
• Druk op de knop om te bevestigen & naar de volgende instelling te gaan
• Druk op de knop om het tijdalarm of de waarschuwing in/uit te schakelen().

Alarmfunctie:
Wanneer het alarm/de waarschuwing wordt geactiveerd, zal de bijbehorende bron piepen en knipperen om de activering aan te geven.

Druk op om het alarm te snoozen (Snooze-modus), of druk op een andere knop om het alarm te stoppen. Als er geen knop wordt ingedrukt, eindigt het alarm na 2 minuten.

Snooze-functie:
In de Snooze-modus piept het alarm na 10 minuten opnieuw gedurende 2 minuten, u kunt de acties in de Alarmfunctie herhalen. U kunt ook een willekeurige knop 2 seconden ingedrukt houden om de snooze-modus te verlaten.

Volgorde van de alarminstelling:

1. Tijdsalarminstelling
2. Instelling hoge binnentemperatuur
3. Instelling lage binnentemperatuur
4. Instelling hoge luchtvochtigheid binnen
5. Instelling lage luchtvochtigheid binnen
6. Instelling hoge buitentemperatuur
7. Instelling lage buitentemperatuur
8. Instelling hoge luchtvochtigheid buiten
9. Instelling lage luchtvochtigheid buiten
10. Instelling hoge windsnelheid
11. Instelling hoge rukwind
12. Instelling hoge regenval per uur
13. Instelling hoge dagelijkse regenval

Max/Min-modus

• Druk op de knop om MAX/MIN-waarden weer te geven.
  MAX-waarden: Temperatuur en luchtvochtigheid binnen en buiten, druk, regenval, windsnelheid, windrichting, licht, UVI.
  MIN-waarden: Temperatuur en luchtvochtigheid binnen en buiten, druk.
• Houd de knop 2 seconden ingedrukt om alle maximum- en minimumwaarden te resetten
• Druk op om gevoelstemperatuur, minimum dauwpunt, hitte-index en maximum- en minimumdauwpunt weer te geven.
• Druk op om het maximum van regenval per uur, dag, week en maand weer te geven
• Druk op om het maximum van windsnelheid en rukwind weer te geven.
• Houd de knop 2 seconden ingedrukt om het maximum en minimum van absolute en relatieve druk weer te geven.
• Druk op de knop of als de knop 30 seconden inactief is, keert u terug naar de normale modus.

Figuur 42

Kalibratiemodus

Let op: De gekalibreerde waarde kan alleen op de console worden aangepast. De externe sensor(en) geeft/geven altijd de niet-gekalibreerde of gemeten waarde weer.

Houd en knoppen 5 seconden ingedrukt om de kalibratiemodus te openen.

Het CAL-pictogram wordt weergegeven.

• Druk op deof om waarden aan te passen.
• Druk op deknop om te bevestigen & naar het volgende item te gaan.
• Druk op deknop om een aangepaste waarde opnieuw in te stellen.
• Druk op deknop om op elk moment af te sluiten.

Kalibratievolgorde:

• Offset gekalibreerd binnenshuis (bereik +/-9℉, standaard: 0 graden)
• Vochtigheid binnenshuis offset gekalibreerd (bereik +/-10%)
• Offset gekalibreerd buitenshuis (bereik +/-9℉, standaard: 0 graden)
• Vochtigheid buitenshuis offset gekalibreerd (bereik +/-10%)
• Absolute druk offset gekalibreerd (bereik +/-50hpa)
• Windrichting offset gekalibreerd (aanpassen per graad)
• Windsnelheidsfactor aanpassen, standaard 100% (bereik 50% tot 150%)
• Regenfactor aanpassen, standaard 100% (bereik 50% tot 150%)
• Dagelijkse neerslagkalibratie (bereik 0~9999 mm)
• Maandelijkse neerslagkalibratie (bereik 0~9999 mm)
• Wekelijkse neerslagkalibratie (bereik 0~9999 mm)
• Jaarlijkse neerslagkalibratie (bereik 0~9999 mm)
• Totale neerslagkalibratie (bereik 0~9999 mm)
• Lichtfactor aanpassen, standaard 100% (bereik 30% tot 250%)
• UVI-factor aanpassen, standaard 100% (bereik 30% tot 250%)

Figuur 43

Kalibratiebespreking:
Het doel van kalibratie is om eventuele sensorfouten die samenhangen met de foutmarge van het apparaat, te verfijnen of te corrigeren. Fouten kunnen optreden als gevolg van elektronische variatie (de temperatuursensor is bijvoorbeeld een resistief thermisch apparaat of RTD en de vochtigheidssensor is een capaciteitsapparaat), mechanische variatie of degradatie (slijtage van bewegende delen, vervuiling van sensoren).

Kalibratie is alleen nuttig als u een bekende gekalibreerde bron hebt waarmee u deze kunt vergelijken, en het is optioneel. In dit gedeelte worden praktijken, procedures en bronnen voor sensorkalibratie besproken om fabricage- en degradatiefouten te verminderen. Vergelijk uw metingen niet met bronnen zoals internet, radio, televisie of kranten. Het doel van uw weerstation is om de omstandigheden van uw omgeving te meten, die aanzienlijk van locatie tot locatie verschillen.

Parameter	Type kalibratie	Standaard	Typische kalibratiebron
Temperatuur	Offset	Huidige waarde	Rode Spiritus of kwikthermometer (1)
Vochtigheid	Offset	Huidige waarde	Sling Psychrometer (2)
ABS-barometer	Offset	Huidige waarde	Gekalibreerde barometer van laboratoriumkwaliteit
REL-barometer	Offset	Huidige waarde	Lokale luchthaven (3)
Windrichting	Offset	Huidige waarde	GPS, Kompas (4)
Wind	Versterking	1,00	Gekalibreerde windmeter van laboratoriumkwaliteit (5)
Regen	Versterking	1,00	Peilglasregenmeter met een opening van minimaal 4" of 0,1 m (6)

Tabel 8

1. Temperatuurkalibratie
   Mogelijke fouten:
   Temperatuurfouten kunnen optreden wanneer een sensor te dicht bij een warmtebron wordt geplaatst (zoals een gebouwstructuur, de grond en bomen).

Kalibratiemethode:
Om de temperatuur te kalibreren, raden we een rode spiritus (vloeistof) of kwikthermometer aan. Bi-metaal (wijzerplaat) en digitale thermometers (van andere weerstations) zijn geen goede bron en hebben hun eigen foutmarge. Lokale weerstations zijn slechte referenties vanwege variaties in locatie en timing.

Stappen:
Plaats de sensor in een schaduwrijke, gecontroleerde omgeving naast de vloeistofthermometer en laat de sensor 48 uur stabiliseren. Vergelijk deze temperatuur met de vloeistofthermometer en pas de console aan zodat deze overeenkomt met de vloeistofthermometer.

2. Vochtigheidskalibratie
   Mogelijke fouten:
   Vochtigheid is een moeilijke parameter om elektronisch te meten en drijft in de loop van de tijd af als gevolg van vervuiling. De locatie (bijv. geïnstalleerd boven vuil versus gazon) heeft ook invloed op de vochtigheidsmetingen.

Kalibratiemethode:
Officiële stations herkalibreren of vervangen vochtigheidssensoren jaarlijks. Vanwege fabricagetoleranties is de nauwkeurigheid van de vochtigheid doorgaans ±5%. Om de nauwkeurigheid te verbeteren, kunnen de vochtigheid binnen en buiten worden gekalibreerd met behulp van een nauwkeurige bron, zoals een sling psychrometer.

3. Barometerkalibratie
   Soorten druk:
   De weergaveconsole toont twee verschillende soorten druk: absolute (gemeten) en relatieve (gecorrigeerd naar zeeniveau).

Kalibratiemethode:
Om de drukomstandigheden van de ene locatie met de andere te vergelijken, corrigeren meteorologen de druk naar omstandigheden op zeeniveau. Omdat de luchtdruk afneemt naarmate u hoger komt, is de druk gecorrigeerd naar zeeniveau over het algemeen hoger dan uw gemeten druk.

Dus uw absolute druk kan 28,62 inch Hg (969 mb) aangeven op een hoogte van 1000 voet (305 m), maar de relatieve druk is 30,00 inch Hg (101 mb).

De standaarddruk op zeeniveau is 29,92 inch Hg (1013 mb). Dit is de gemiddelde druk op zeeniveau over de hele wereld. Relatieve drukmetingen groter dan 29,92 inch Hg (1013 mb) worden beschouwd als hoge druk en relatieve drukmetingen lager dan 29,92 inch Hg worden beschouwd als lage druk.

Zoek een officieel rapportagestation (met behulp van sites zoals Weather.gov, Weather.com of Wunderground.com) en stel uw weerstation in op het officiële rapportagestation.

4. Windrichtingkalibratie
   Wanneer kalibreren:
   Dit is alleen nodig als de sensorarray van het weerstation onjuist is geïnstalleerd en niet is uitgelijnd op het ware noorden.

Kalibratiestappen:
Gebruik een GPS of kompas om de sensor correct uit te lijnen op het ware noorden, zodat nauwkeurige windrichtingmetingen worden gegarandeerd.

Opmerking: Als u zich op het zuidelijk halfrond bevindt, volgt u de stappen om de windrichting te kalibreren:

1. Installeer het buitensensorpakket met de West-pijl op de sensor die naar het oosten wijst.
2. Controleer de windrichting offset (standaard: gelijk aan de huidige windrichting)

Als:
Huidige windrichting offset < 180, dan moet deze worden gekalibreerd op: huidige windrichting + 180

Als:
Huidige windrichting offset > 180, dan moet deze worden gekalibreerd op: huidige windrichting - 180

Als de huidige windrichting bijvoorbeeld 288 is, moet u de windrichting offset instellen op 288-180=108.

Als de huidige windrichting 12 is, moet u de windrichting offset instellen op: 12+180=192.

5. Windsnelheidkalibratie
   Mogelijke fouten:
   Windsnelheidsmetingen zijn zeer gevoelig voor installatiebeperkingen. De algemene regel is dat de afstand tot de hoogste obstructie 4 keer de hoogte van de obstructie moet zijn. Bijvoorbeeld, als uw huis 20ft (6,10 m) hoog is en u de sensor op een paal van 5ft of 1,52 m monteert:
   Afstand = 4 x (20 –5)ft = 60ft of =4 x (6,10-1,52)=18,32 m.

Kalibratiemethode:
Veel installaties zijn niet perfect en het kan moeilijk zijn om het weerstation op een dak te installeren. U kunt dus een gekalibreerde windmeter (niet inbegrepen) en een ventilator met constante snelheid en hoge snelheid gebruiken om de windsnelheidsmetingen aan te passen. Na verloop van tijd kan slijtage van de windbekerlagers ook de nauwkeurigheid beïnvloeden.

6. Neerslagkalibratie
   Fabriekskalibratie:
   De regenopvangbak wordt in de fabriek gekalibreerd op basis van de trechterdiameter.
   De emmer kantelt elke 0,01 inch (of 0,1 m) regenval (aangeduid als resolutie).

Kalibratiemethode:
Vergelijk de verzamelde neerslag met een peilglasregenmeter met een opening van minimaal 4 inch (of 0,1 m). Zorg ervoor dat u de regenmetertrechter regelmatig reinigt om nauwkeurige metingen te garanderen.

Backlight-modus

Wanneer gevoed door DC:
De achtergrondverlichting blijft continu aan, alleen wanneer het apparaat wordt gevoed door DC. Als de DC wordt losgekoppeld, kan de achtergrondverlichting tijdelijk worden geactiveerd. Druk op de knop om de helderheidsniveaus aan te passen: Hoog, Laag en Uit.

Wanneer alleen gevoed door batterijen:
De helderheid kan niet worden aangepast, stopt met het verzenden van gegevens naar het internet en wordt automatisch uitgeschakeld na 15 seconden inactiviteit om het stroomverbruik te verminderen. Door op de knop te drukken, wordt de achtergrondverlichting geactiveerd op Hoge helderheid.

Historische gegevens exporteren en wissen

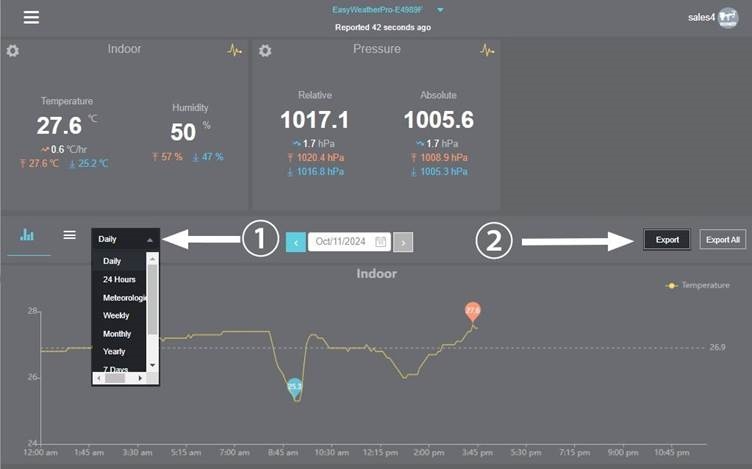

Historische gegevens exporteren

WS2910 ondersteunt geen geheugenkaart om gegevens op te slaan. Nadat de Wi-Fi-configuratie is voltooid, kunt u inloggen op Ecowitt.net om de gegevens te exporteren in xlsx-bestandsformaat.

Figuur 44

Opmerking:
Gegevens met een query-interval van dagen/24 uur worden 3 maanden bewaard.
Gegevens met een wekelijks query-interval worden 1 jaar bewaard.
Gegevens met een maandelijks query-interval worden 2 jaar bewaard.
Gegevens met een jaarlijks query-interval worden 4 jaar bewaard.

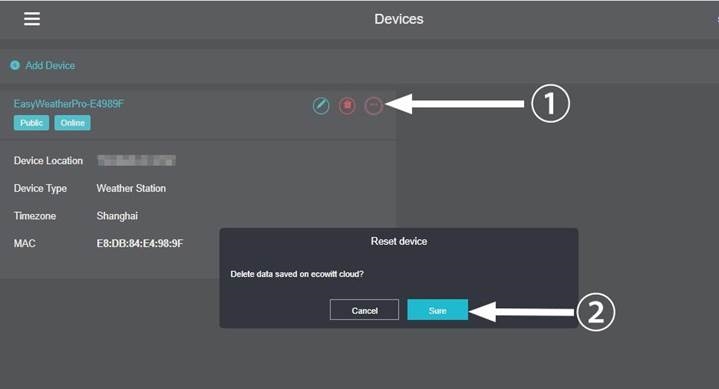

Historische gegevens wissen

Onder "menu" → "Devices" → "..." → "Sure" (Zeker).

Figuur 45

Kenmerken

• 6,8-inch kleurendisplay met 8 aanraakknoppen
• Ondersteunt 5V 1A DC-voeding en 3 x AAA 1,5V alkaline- of lithiumbatterijen (Batterijen (niet inbegrepen) kunnen 6 maanden meegaan, geen Wi-Fi of cloud-upload.)
• Binnentemperatuur en luchtvochtigheid met trend
• Absolute en relatieve barometrische druk en geschiedenisgrafiek
• Ondersteuning voor het ontvangen en weergeven van buitentemperatuur, buitenluchtvochtigheid, windsnelheid, maximale windsnelheid, windrichting, regenval, UV, licht, gevoelstemperatuur, dauwpunt en hitte-index. Raadpleeg de sectie Optionele sensoren voor ondersteunde optionele sensoren
• Weersvoorspelling: Zonnig, Gedeeltelijk zonnig, Bewolkt, Regenachtig, Stormachtig en Sneeuwachtig
• Kalender (2000-2099 Standaardjaar 2023), Tijd, Maanfase
• Ondersteuning voor eenheidsinstelling
• Registreer Max. & Min. waarde
• Ondersteuning voor zomertijd (DST)
• Alarm- en snooze-functie
• Opties voor hoge/lage waarschuwingen voor sensoren
• Nauwkeurigheidskalibratie door de gebruiker wordt ondersteund
• Ondersteuning voor aanpassing van de achtergrondverlichting onder DC-voeding
• Automatisch opslaan van door de gebruiker ingestelde parameters (eenheid, kalibratie, alarm...)
• Ondersteuning voor het uploaden van gegevens naar de weerstationserver van derden na verbinding met het Wi-Fi-netwerk, raadpleeg Weerservers uploaden op de ecowitt-app sectie
• Gegevensopslag en -export op de Ecowitt-server: https://ecowitt.net

Specificaties

Model	WS2910
Name	Weerstation Display Console
Dimensions	188 x 127,2 x 21mm
Screen Size	156,7 x 76,2mm
Material of Plastic Casing	ABS
Material of Screen	HTN-LCD
Temperature Metering Range	-9,9°C tot 60°C (14°F tot 140°F)
Temperature Metering Accuracy	±1°C(±1.8℉)
Temperature Metering Resolution	0,1°C, of 0,1°F
Humidity Metering Range	1%RH tot 99%RH
Humidity Metering Accuracy	±5%RH
Humidity Metering Resolution	1%RH
Barometric pressure range	300 tot 1100 hPa (8,85 tot 32,5 inHg)
Barometric pressure accuracy	±5 hPa
Barometric pressure resolution	0,1 hPa (0,01 inHg)
Alarm duration	120s
Sensor reporting interval	Ongeveer 1 minuut
RF Connection Frequency	920/915/868/433MHz (afhankelijk van de lokale voorschriften)
RF Wireless Range	Meer dan 100 meter (in open ruimtes)
WLAN	802.11 b/g/n 2,4 GHz (802.11n, Max 150 Mbps)
WLAN Range	Meer dan 30 meter (in open ruimtes)
Console Operating Temperature	-10°C tot 50°C (14℉ tot 122℉)
Power Supply	5V DC-adapter (niet inbegrepen) of 3 x AAA-batterijen (niet inbegrepen)
Battery Life	6 maanden

Tabel 9

Opmerking: Bij gebruik met andere zenders geeft het scherm het volgende gegevensbereik weer:

Indoor Temperature	-10 tot 60℃
Barometric Pressure	300 tot 1100 hPa
Outdoor Temperature	-40 tot 60°C
Humidity	1% tot 99%
Wind Speed	0 tot 180 km/u
Wind Direction	0 tot 359 graden
Rainfall	0 tot 9999 mm
UVI	0 tot 15
Light	0 tot 300 Klux

Tabel 10

Probleemoplossing

Problems	Solution
Intermittent problems with outdoor sensor reception on console	Zorg ervoor dat de sensor zich binnen het zendbereik bevindt. Zorg ervoor dat er geen metalen of natuurlijke barrières zijn tussen de sensor en de console, en vermijd elektrische interferentie. Plaats nieuwe batterijen in de buitensensorarray en de console. Gebruik lithium voor koud weer. Reset de sensor, controleer of de buiten-LED elke 16 seconden knippert en synchroniseer opnieuw met de console.
Indoor temperature readings too high in the day/night time	Zorg ervoor dat de displayconsole binnenshuis wordt geplaatst, uit de buurt van direct zonlicht, stralingswarmte en convectiewarmte.
Indoor and outdoor temp & humidity show differing readings when tested indoors	Test zowel de console als de buitenunit in dezelfde ruimte. Wacht maximaal een uur totdat de sensoren zijn gestabiliseerd. De temperatuurmetingen moeten binnen 4°F overeenkomen (±2°F nauwkeurigheid), en de luchtvochtigheidsmetingen binnen 10% (±5% nauwkeurigheid). Als ze niet overeenkomen, gebruikt u kalibratie-offsets om aan te passen (zie sectie Kalibratiebespreking).
Relative pressure does not agree with official reporting station	Relatieve druk verwijst naar de temperatuur die overeenkomt met het zeeniveau en moet nauwkeurig overeenkomen met de officiële stationsmetingen. Zorg ervoor dat u geen absolute druk bekijkt, vooral niet als uw station ver van de zeespiegel verwijderd is. Controleer de metingen op verschillende tijdstippen vanwege mogelijke vertragingen in officiële updates. Als er discrepanties optreden, kalibreer dan de druk opnieuw zoals beschreven in Sectie Kalibratiebespreking De barometer is alleen nauwkeurig tot ±5 hPa binnen het volgende relatieve drukbereik van 300 tot 1.100 hPa, overeenkomend met hoogten van 6.015 m boven zeeniveau (bij 300 hPa) tot ongeveer 730 m onder zeeniveau (bij 1.100 hPa). Verwacht op grotere hoogten een lagere nauwkeurigheid en mogelijke niet-lineaire fouten; kalibratie-offsets kunnen een beperkte correctie bieden.
Data not reporting to Wunderground.com	Zorg ervoor dat uw stations-ID en stationssleutel correct zijn. Zorg ervoor dat de datum en tijd correct zijn op de console. Als dit niet het geval is, rapporteert u mogelijk oude gegevens, geen realtime gegevens. Zorg ervoor dat uw tijdzone correct is ingesteld. Als dit niet het geval is, rapporteert u mogelijk oude gegevens, geen realtime gegevens.
No Wi-Fi connection	Controleer op het Wi-Fi-symbool op het display, dit moet altijd aan staan. Zorg ervoor dat u verbinding maakt met de 2.4G-band maar niet met de 5G-band van uw Wi-Fi-router. Zorg ervoor dat u de juiste SSID en het juiste wachtwoord hebt geconfigureerd. Herhaal de procedure indien nodig om te verifiëren.

Tabel 11

Referenties

• Ecowitt Weer Snelstartgids
• App Store - Apple
• Google Play
• Ecowitt Weather
• Lokale weersvoorspelling, nieuws en omstandigheden | Weather Underground
• Weathercloud | Wereldwijd netwerk van weerstations
• Met Office WOW - Home Page
• National Weather Service
• Menu
• Ecowitt Weather

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ECOWITT WS2910 handleiding

Beschikbare talen
