Zakken met onderdelen

De installatiehardware voor de transducer is opgenomen in gelabelde zakken. Wanneer u het installatieproces voltooit, begint elke procedure met een verwijzing naar het label op de zak met onderdelen die nodig is om de procedure te voltooien. U kunt deze tabel gebruiken om de zakken met onderdelen die nodig zijn voor de installatieprocedures te bekijken of te controleren.
LET OP: U moet alle onderdelen in de gelabelde zakken laten zitten totdat u in de instructies wordt gevraagd om een zak te openen. Niet alle hardware wordt gebruikt voor alle installatietypen.

	Bevat onderdelen die nodig zijn bij het installeren van de perspectiefbevestiging
	Bevat onderdelen die nodig zijn bij het installeren van de perspectief- of asbevestiging
	Bevat onderdelen die nodig zijn bij het installeren van de perspectief-, as- of buisbevestiging
	Bevat onderdelen die nodig zijn bij het installeren van de buisbevestiging
	Bevat onderdelen die nodig zijn bij het installeren van de asbevestiging
	Bevat optionele montageschroeven met laag profiel
	Bevat optionele langere schroeven voor een asdiameter groter dan 42 mm (1,65 inch)

Benodigde hulpmiddelen

• Boor
• Boor geschikt voor de GLS™ 10 sonarmodule geselecteerde montagehardware en -oppervlak
• Platte schroevendraaier of 8 mm sleutel of dop om de klem van de buisbevestiging te installeren
• Elektrische tape (aanbevolen) of kabelbinders

Montageoverwegingen

LET OP
Het gebruik van bevestigingen van derden of zelfgemaakte bevestigingen kan leiden tot schade aan of verlies van de transducer. Schade of verlies die wordt geleden bij het gebruik van een bevestiging van derden of een zelfgemaakte bevestiging, valt niet onder de garantie.
Met behulp van de meegeleverde hardware kunt u de transducer op drie manieren op uw trollingmotor monteren.

• Perspectiefbevestiging (De transducer installeren op de perspectiefmodusbevestiging)
  • U kunt de transducer op de as van de trollingmotor monteren met behulp van de perspectiefweergavebevestiging en -beugel.
  • Bij gebruik van de perspectiefweergavebeugel kan de transducer worden gebruikt voor perspectief-, neerwaartse en voorwaartse weergaven.
• Buisbevestiging (De transducer installeren op een trollingmotorbuis)
  • U kunt de transducer aan beide zijden van de trollingmotorbuis monteren.
  • Wanneer de transducer op de buis is gemonteerd, kan deze worden gebruikt voor neerwaartse en voorwaartse weergaven.
  • Wanneer de transducer op de buis is gemonteerd, kan deze niet worden gebruikt voor de perspectiefweergave.
• Asbevestiging (De transducer installeren op de as van de trollingmotor)
  • U kunt de transducer aan beide zijden van de as van de trollingmotor monteren.
  • Wanneer de transducer rechtstreeks op de as is gemonteerd, kan deze worden gebruikt voor neerwaartse en voorwaartse weergaven.
  • Wanneer de transducer rechtstreeks op de as is gemonteerd, kan deze niet worden gebruikt voor de perspectiefweergave.
  • Het monteren van de transducer rechtstreeks op de as zorgt voor een installatie met een lager profiel dan het gebruik van de perspectiefmontagebeugel.

Bij het plannen van de installatie moet u rekening houden met deze overwegingen.

• U moet de transducer correct richten zodat de geselecteerde weergave goed werkt.
• Het installeren van de transducer met de meegeleverde knoppen maakt gereedschapsloze overgangen tussen sonarweergaven mogelijk.
• U kunt de meegeleverde hardware met een laag profiel gebruiken in plaats van de knoppen voor een meer permanente transducerweergave positie.
• U moet de transducer monteren op een locatie waar deze niet wordt geschud bij het te water laten, ophalen of opbergen.
• U moet de sonarmodule installeren op een locatie met voldoende ventilatie waar deze niet wordt blootgesteld aan extreme temperaturen.
• U moet de sonarmodule monteren op een locatie waar de LED's zichtbaar zijn, waar de kabels kunnen worden aangesloten en waar het apparaat niet wordt ondergedompeld.

Kabeloverwegingen

LET OP
Kabelbinders en kabelklemmen kunnen te strak worden aangedraaid en de kabel beschadigen of breken, of kabelmoeheid veroorzaken als gevolg van herhaaldelijk draaien van de motor.
U moet zwarte elektrische tape gebruiken om de kabel boven en onder het draaipunt vast te zetten. Als u de kabel met kabelbinders vastzet, draai de kabelbinders dan niet te strak aan.
U moet de kabel boven en onder het draaipunt van uw trollingmotor vastzetten.
U moet een service-lus van ten minste 25 cm lang in de kabel maken, met het draaipunt in het midden van de lus.

De transducerkabel routeren
U moet de transducer en kabel voor de installatie testen.

1. Laat een losse opening van ten minste 10 cm boven en 10 cm onder het draaipunt om een lus in de kabel te creëren. De lus moet groot genoeg zijn om volledige rotatie van de transducer in beide richtingen mogelijk te maken. Laat minimaal 25 cm kabel over om het gedeelte van 20 cm tussen de montagepunten te bedekken.
2. Gebruik zwarte elektrische tape om de transducerkabel aan de as te bevestigen.
3. Test de volledige rotatie van de trollingmotor om ervoor te zorgen dat de kabel het draaipunt vrijmaakt en niet strak wordt getrokken als gevolg van spanning tijdens de rotatie.

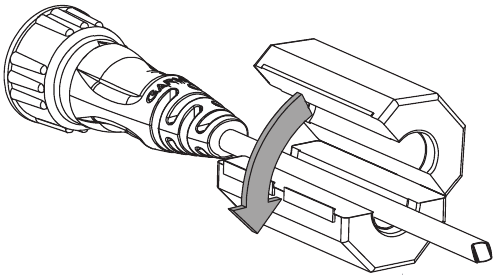

De ferrietkraal op de transducerkabel installeren

LET OP
Om te voldoen aan de FCC-voorschriften, en aan soortgelijke voorschriften van andere landen indien van toepassing, en om elektromagnetische interferentie (EMI) of "ruis" te verminderen, moet u een ferrietkraal op elke transducerkabel installeren.

1. Plaats de meegeleverde ferrietkraal op de transducerkabel, in de buurt van de connector.
2. Klik de ferrietkraal stevig om de transducerkabel.


De optionele splitkraag gebruiken
Als u van plan bent een gat te boren of de kabel tijdens de installatie door een nauwe ruimte moet leiden, kunt u de bestaande massieve vergrendelkraag op de kabel verwijderen voordat u deze routeert. Nadat u de kabel naar de definitieve locatie hebt geleid, kunt u de meegeleverde gedeelde vergrendelkraag installeren voordat u de verbinding maakt.

1. Gebruik een zijsnijtang om de bestaande massieve kraag door te snijden.
   LET OP: Wees voorzichtig bij het doorsnijden van de bestaande kraag om beschadiging van de kabel of de connector te voorkomen.
2. Verwijder de massieve kraag van de kabelconnector en bewaar de bestaande o-ring als deze niet beschadigd is.
3. Leid de kabel naar de aansluitlocatie.
4. Scheid indien nodig de twee delen van de optionele splitkraag.
5. Klik de stukken rond de kabelconnector in elkaar.
6. Plaats de originele o-ring of de meegeleverde vervangende o-ring rond de connector en in de kraag.

De transducer installeren op de perspectiefmodushouder

Labels die de onderdelen identificeren die nodig zijn voor deze procedure:

LET OP
Tijdens de installatie moet u de transducerkabel aan de as of een andere stevige plek vastmaken. Schade aan de transducerkabeldraad of de kabelmantel kan een storing in de transducer veroorzaken.
OPMERKING: Om obstructies in de sonarbeelden te vermijden, dient u de transducer zo ver mogelijk van de motor op de as te monteren.

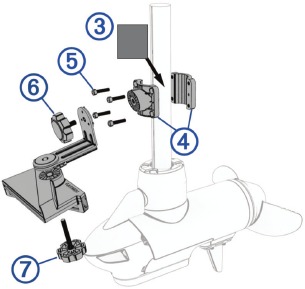

1. Verwijder de verlengarm voor de perspectiefmodus, de voorste helft van de montagebeugel en de korte knop uit onderdelenzak .
2. Verwijder de achterste helft van de montagebeugel en vier schroeven uit onderdelenzak .
   OPMERKING: Voor een asdiameter groter dan 42 mm (1,65 inch) gebruikt u in plaats daarvan de vier schroeven uit onderdelenzak .
3. Verwijder de lange knop uit onderdelenzak .
4. Als de diameter van de as van de elektromotor gelijk is aan of kleiner is dan 25 mm (1 inch), verwijdert u de rubberen voering uit onderdelenzak .

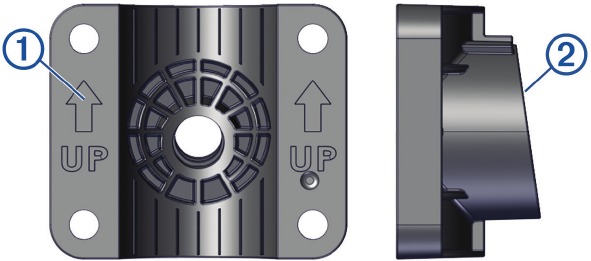

5. Identificeer de pijl op de voorste helft van de montagebeugel om te zorgen dat u de beugel zo oriënteert dat het brede uiteinde van de schuinte aan de bovenkant zit wanneer u de beugel aan de as van de elektromotor bevestigt.

   OPMERKING: De perspectiefmodusbeugel heeft een hoek van 11 graden, waardoor de verlengarm kan schakelen tussen alle drie de sonarweergaven.
6. Als u de transducer installeert op een as van een elektromotor met een diameter die gelijk is aan of kleiner is dan 25 mm (1 inch), wikkelt u de rubberen voering rond de as op de plek waar u de houder wilt installeren.

   OPMERKING: De rubberen voering is niet nodig wanneer u de transducer op een elektromotor installeert met een asdiameter groter dan 25 mm (1 inch).
7. Oriënteer de montagebeugel op de as zodat de pijlen aan de binnenkant van de voorste helft van de beugel omhoog wijzen. De beugel moet zo worden uitgelijnd dat het middelste schroefgat naar de voorkant van de elektromotor is gericht.
8. Plaats de beugel rond de rubberen voering op de as van de elektromotor, steek de schroeven in de montagebeugel en zet ze vast met behulp van de 5mm-inbussleutel in onderdelenzak .
9. (Optioneel) Laat de elektromotor overgaan van de uitgevouwen naar de opgeborgen positie en weer terug om de locatie van de montagebeugel te testen en indien nodig aanpassingen te maken.
10. Met de hoek van 90 graden naar beneden gericht, bevestigt u de kortere lengte van de verlengarm aan de montagebeugel met behulp van de kortere knop .
11. Plaats de transducer onder de langere lengte van de verlengarm en bevestig deze met behulp van de langere knop .
    OPMERKING: U kunt de verlengarm aan de montagebeugel en de transducer aan de verlengarm bevestigen met behulp van de meegeleverde onopvallende hardware in plaats van de knoppen als u niet van plan bent om tijdens het gebruik regelmatig tussen de transducerstanden te schakelen (De transducer installeren met behulp van onopvallende montagehardware).
12. Maak de transducerkabel vast aan de motoras of een andere stevige locatie.
13. Leid de transducerkabel naar de installatielocatie van de sonarmodule en neem daarbij de volgende voorzorgsmaatregelen in acht.
    • U moet de kabel zo leiden dat deze niet in contact komt met de schroef wanneer de elektromotor in werking is.
    • U dient de kabel niet in de buurt van elektrische draden of andere bronnen van elektrische storing te leiden.
    • U moet de kabel zo leiden dat deze niet wordt afgekneld wanneer de elektromotor wordt uitgevouwen of opgeborgen.

OPMERKING: Indien nodig kunt u voor extra kabellengte een optionele verlengkabel aansluiten, verkrijgbaar bij buy.garmin.com of bij uw Garmin dealer.

14. Plaats de transducer in de gewenste hoek (Weergavestanden).

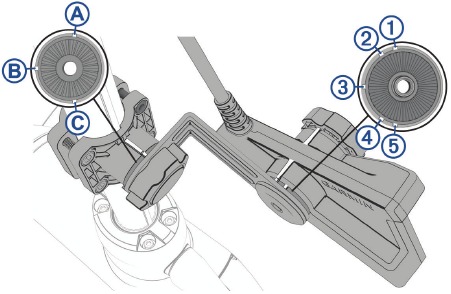

Weergavestanden

Met behulp van de perspectiefmodushouder en verlengarm kunt u de oriëntatiehoek van de transducer wijzigen tussen drie sonarweergaven.
Wanneer u de transducer installeert met behulp van de aanbevolen afstelknoppen, is er geen gereedschap nodig om de oriëntatie tussen deze drie beeldvelden te wijzigen. U moet de knoppen losdraaien om de oriëntatie van de arm en transducer te wijzigen en ze vastdraaien om de oriëntatie in te stellen.
U kunt de sonarweergave controleren aan de hand van de inkepingen op de perspectiefmodushouder, de ashouder en de transducer.
OPMERKING: De inkepingen zijn niet gelabeld op de transducerhardware, dus u kunt deze tabellen en diagrammen gebruiken om inzicht te krijgen in de positionering van de transducer en perspectiefweergavebeugel bij het wisselen tussen sonarweergaven.

	Poortzijde, neerwaartse weergave
	Poortzijde, voorwaartse weergave
	Perspectiefweergave
	Stuurboordzijde, voorwaartse weergave
	Stuurboordzijde, neerwaartse weergave

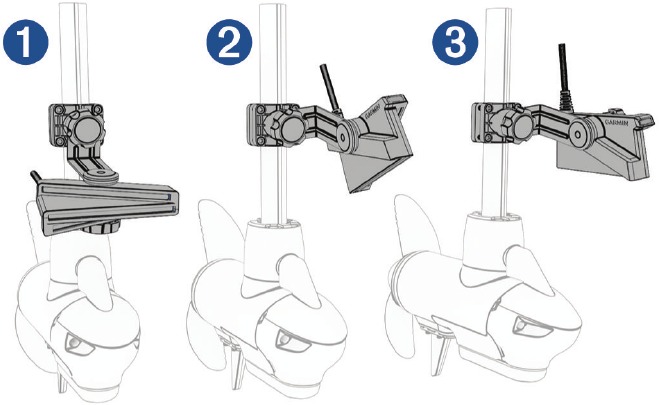

Voorbeelden van weergavestanden aan de poortzijde

	Perspectiefweergave (inkepingen )
	Voorwaartse weergave (inkepingen )
	Neerwaartse weergave (inkepingen )

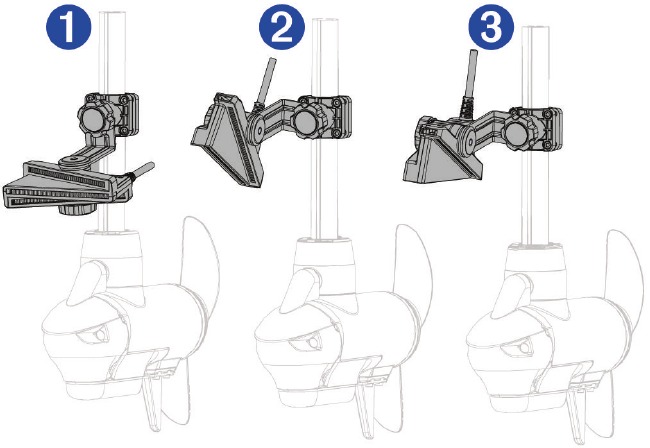

Voorbeelden van weergavestanden aan de stuurboordzijde

	Perspectiefweergave (inkepingen )
	Voorwaartse weergave (inkepingen )
	Neerwaartse weergave (inkepingen )

U dient de markeringen op de transducer en verlengarm uit te lijnen om de juiste oriëntatie te controleren voordat u de knop vastdraait.

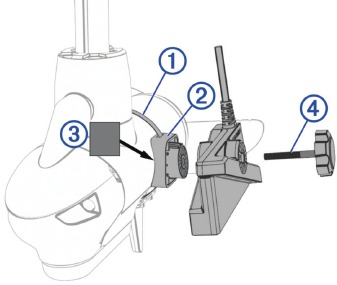

De transducer op een elektromotorhuis installeren

Labels die de onderdelen identificeren die nodig zijn voor deze procedure:

LET OP
Tijdens de installatie moet u de transducerkabel aan de as of een andere stevige plek vastmaken. Schade aan de transducerkabeldraden of kabelmantel kan een storing in de transducer veroorzaken.

1. Verwijder de rubberen voering uit onderdelenzak .
2. Verwijder de slangklem en de elektromotorhuisbevestiging uit onderdelenzak .
3. Steek de slangklem door de sleuf op de elektromotorbevestiging totdat aan beide zijden van de bevestiging gelijke lengtes uitsteken.

4. Plaats de rubberen voering tegen het elektromotorhuis waar u van plan bent de houder te bevestigen.
5. Zet de slangklem rond het elektromotorhuis vast met behulp van een platte schroevendraaier of een sleutel of dop van 8 mm.
6. Verwijder de knop uit onderdelenzak .
7. Bevestig de transducer aan de houder met behulp van de knop en draai de knop met de hand vast.
   OPMERKING: U kunt de transducer aan de houder bevestigen met behulp van de meegeleverde onopvallende hardware in plaats van de knop als u niet van plan bent om tijdens het gebruik regelmatig tussen de transducerstanden te schakelen (De transducer installeren met behulp van onopvallende montagehardware).
8. Maak de transducerkabel vast aan de motoras of een andere stevige locatie.
9. Leid de transducerkabel naar de installatielocatie van de sonarmodule en neem daarbij de volgende voorzorgsmaatregelen in acht.
   • U moet de kabel zo leiden dat deze niet in contact komt met de schroef wanneer de elektromotor in werking is.
   • U dient de kabel niet in de buurt van elektrische draden of andere bronnen van elektrische storing te leiden.
   • U moet de kabel zo leiden dat deze niet wordt afgekneld wanneer de elektromotor wordt uitgevouwen of opgeborgen.

OPMERKING: Indien nodig kunt u voor extra kabellengte een optionele verlengkabel aansluiten, verkrijgbaar bij buy.garmin.com of bij uw Garmin dealer.

10. Plaats de transducer in de gewenste hoek (Oriëntatie van de elektromotorhuisbevestiging).

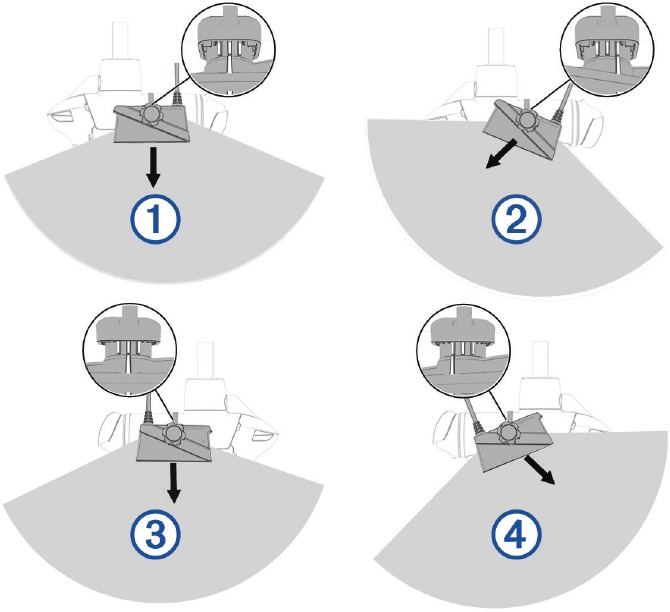

Oriëntatie van de elektromotorhuisbevestiging

De oriëntatiehoek is afhankelijk van aan welke kant van de elektromotor u de transducer hebt gemonteerd en van uw gewenste beeldveld.
Wanneer u de transducer installeert met behulp van de aanbevolen afstelknop, is er geen gereedschap nodig om de oriëntatie van voorwaarts naar neerwaarts te wijzigen, of omgekeerd. U moet de knop losdraaien om de oriëntatie te wijzigen en hem vastdraaien om de oriëntatie in te stellen.
OPMERKING: U dient de markeringen zoals weergegeven uit te lijnen op de transducer en de houder om de juiste oriëntatie te controleren voordat u de knop vastdraait.

	Poortzijde, neerwaartse weergave
	Poortzijde, voorwaartse weergave
	Stuurboordzijde, neerwaartse weergave
	Stuurboordzijde, voorwaartse weergave

De transducer installeren op de as van de trollingmotor

Labels waarmee de onderdelen zakken worden geïdentificeerd die nodig zijn voor deze procedure:

LET OP
Tijdens de installatie moet u de transducerkabel aan de as of een andere stevige locatie vastmaken. Beschadiging van de transducerkabel of de kabelmantel kan leiden tot storing van de transducer.
OPMERKING: Om obstructies in de sonarbeelden te voorkomen, moet u de transducer zo ver mogelijk van de motor op de as monteren.

1. Verwijder de achterkant van de asmontagebeugel en vier schroeven uit de onderdelen zak .
   OPMERKING: Gebruik voor een asdiameter groter dan 42 mm (1,65 inch) de vier schroeven uit de onderdelen zak .
2. Verwijder de voorste helft van de asmontagebeugel uit de onderdelen zak .
3. Als de as van de trollingmotor gelijk is aan of kleiner is dan 25 mm (1 inch) in diameter, verwijder dan de rubberen voering uit de onderdelen zak .

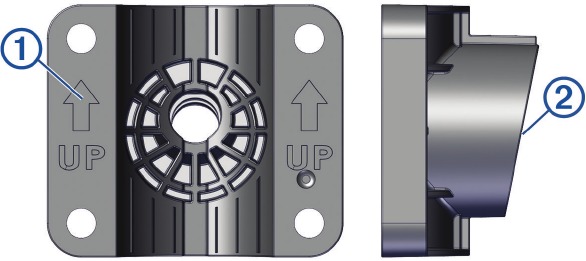

4. Identificeer de pijl op de voorste helft van de asmontagebeugel om ervoor te zorgen dat u de beugel zo oriënteert dat het smalle uiteinde van de hoek zich aan de bovenkant bevindt wanneer u de beugel aan de as van de trollingmotor bevestigt.

   OPMERKING: De asbeugel van de trollingmotor heeft een hoek van 8 graden om de effecten van de storing van de trollingmotorcilinder op de transducerstraal te verminderen.
5. Als u de transducer installeert op een as van een trollingmotor met een diameter van 25 mm (1 inch) of minder, wikkel dan de rubberen voering rond de as op de plek waar u de steun wilt installeren.

   OPMERKING: De rubberen voering is niet nodig bij het installeren van de transducer op een trollingmotor met een asdiameter groter dan 25 mm (1 inch).
6. Plaats de asmontagebeugel rond de rubberen voering op de as van de trollingmotor.
7. Steek de schroeven in de asmontagebeugel en zet ze vast met de 5 mm inbussleutel in de onderdelen zak .
8. (Optioneel) Laat de trollingmotor overgaan van de uitgevouwen naar de opgeborgen positie en weer terug om de positie van de montagebeugel te testen en zo nodig aanpassingen te maken.
9. Verwijder de knop uit de onderdelen zak .
10. Bevestig de transducer aan de steun met behulp van de knop en draai de knop met de hand vast.
    OPMERKING: U kunt de transducer aan de steun bevestigen met behulp van de meegeleverde hardware met laag profiel in plaats van de knop als u niet van plan bent om tijdens het gebruik regelmatig van transducerstand te wisselen (De transducer installeren met behulp van montagehardware met laag profiel).
11. Maak de transducerkabel vast aan de motoras of een andere veilige plek.
12. Leid de transducerkabel naar de installatielocatie van de sonarmodule en neem daarbij de volgende voorzorgsmaatregelen.
    • U moet de kabel zo leiden dat deze niet in contact komt met de propeller wanneer de trollingmotor in werking is.
    • U moet de kabel niet in de buurt van elektrische kabels of andere bronnen van elektrische interferentie leiden.
    • U moet de kabel zo leiden dat deze niet bekneld raakt wanneer de trollingmotor wordt uitgevouwen of opgeborgen.

OPMERKING: Indien nodig kunt u voor extra kabellengte een optionele verlengkabel aansluiten, verkrijgbaar bij buy.garmin.com of bij uw Garmin dealer.

13. Plaats de transducer in de gewenste hoek en draai de knop vast (De transducer installeren op de as van de trollingmotor).

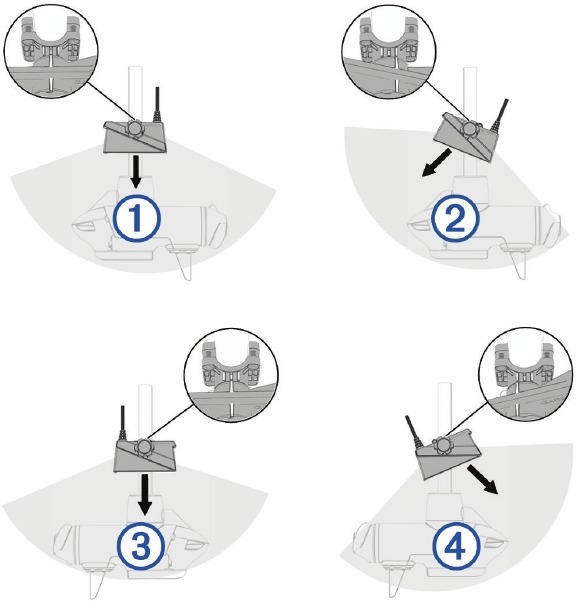

Oriëntatie van de trollingmotor-asbeugel

De oriëntatiehoek is afhankelijk van aan welke kant van de as van de trollingmotor u de beugel monteert, en van het gewenste gezichtsveld.
Wanneer u de transducer installeert met behulp van de aanbevolen afstelknop, is er geen gereedschap nodig om de oriëntatie van voorwaarts naar beneden te veranderen, of omgekeerd. U moet de knop losdraaien om de oriëntatie te wijzigen en vastdraaien om de oriëntatie in te stellen.
OPMERKING: U moet de markeringen uitlijnen zoals weergegeven op de transducer en de steun om de juiste oriëntatie te verifiëren voordat u de knop vastdraait.

	Bakboordzijde, neerwaarts zicht
	Bakboordzijde, voorwaarts zicht
	Stuurboordzijde, neerwaarts zicht
	Stuurboordzijde, voorwaarts zicht

De transducer op een paal installeren

U kunt de meegeleverde hardware gebruiken om de transducer op een paal (niet meegeleverd) te installeren. Het installeren van de transducer op een paal is vergelijkbaar met het installeren van de transducer op de as van een trollingmotor. Indien nodig kunt u de meegeleverde afbeelding raadplegen voor het installeren van de transducer op de as van een trollingmotor wanneer u de transducer op een paal installeert (De transducer installeren op de as van de trollingmotor).
OPMERKING: De meegeleverde asbeugel heeft een hoek van 8 graden om de effecten van de storing van de trollingmotorcilinder op de transducerstraal te verminderen. Wanneer u de transducer op een paal installeert, kunt u een platte beugel zonder hoek aanschaffen als u dat liever hebt. Raadpleeg uw Garmin dealer of ga naar buy.garmin.com voor meer informatie.
Labels waarmee de onderdelen zakken worden geïdentificeerd die nodig zijn voor deze procedure:

LET OP
Tijdens de installatie moet u de transducerkabel aan de paal of een andere stevige locatie vastmaken. Beschadiging van de transducerkabel of de kabelmantel kan leiden tot storing van de transducer.

1. Verwijder de achterkant van de asmontagebeugel en vier schroeven uit de onderdelen zak .
2. Verwijder de voorste helft van de asmontagebeugel uit de onderdelen zak .
3. Als de paal gelijk is aan of kleiner is dan 25 mm (1 inch) in diameter, verwijder dan de rubberen voering uit de onderdelen zak .
4. Als de paal gelijk is aan of kleiner is dan 25 mm (1 inch) in diameter, wikkel dan de rubberen voering om de paal op de plek waar u de steun wilt installeren.
5. Plaats de asmontagebeugel rond de rubberen voering op de paal.
6. Steek de schroeven in de asmontagebeugel en zet ze vast met de 5 mm inbussleutel in de onderdelen zak .
7. Verwijder de knop uit de onderdelen zak .
8. Plaats de transducer tegen de asmontagebeugel en zet deze vast met de knop.
   OPMERKING: U kunt de transducer aan de steun bevestigen met behulp van de meegeleverde hardware met laag profiel in plaats van de knop als u niet van plan bent om tijdens het gebruik regelmatig van transducerstand te wisselen (De transducer installeren met behulp van montagehardware met laag profiel).
9. Maak de transducerkabel vast aan de paal of een andere veilige plek en leid de kabel naar de locatie van de sonarmodule.

De transducer installeren met behulp van montagehardware met laag profiel

Als u niet van plan bent om de weergavestand van de transducer vaak te wijzigen, of de voorkeur geeft aan een installatie met een lager profiel zonder de afstelknoppen, kunt u de meegeleverde hardware gebruiken om de transducer te installeren in plaats van de knoppen te gebruiken.
Labels waarmee de onderdelen zakken worden geïdentificeerd die nodig zijn voor deze procedure:

1. Bevestig de montagebeugel aan de cilinder van de trollingmotor (De transducer installeren op een cilinder van een trollingmotor) of de as (De transducer installeren op de as van de trollingmotor) (De transducer installeren op de perspectiefmodusteun) volgens de betreffende instructies, maar gebruik niet de meegeleverde afstelknoppen.
2. Selecteer een actie:
   • Als u de transducer op de cilinder of as van de trollingmotor installeert, gebruikt u de langere schroef met laag profiel en de metalen ring van de onderdelen zak om de transducer aan de montagebeugel te bevestigen.
   • Als u de transducer installeert met behulp van de perspectiefmodusteun en de verlengarm, gebruikt u de kortere schroef met laag profiel en de metalen ring van de onderdelen zak om de verlengarm aan de montagebeugel te bevestigen, en gebruikt u de langere schroef met laag profiel en de metalen ring van de onderdelen zak om de transducer aan de verlengarm te bevestigen.
3. Pas de weergave van de transducer aan en draai de schroeven met laag profiel vast met de 5 mm inbussleutel in de onderdelen zak .

De GLS 10 black box bevestigen

LET OP
Als u het toestel in glasvezel monteert, gebruikt u bij het boren van de geleidegaten een verzinkboor om een ruimte te verzinken, maar alleen door de bovenste gelcoatlaag. Dit helpt scheuren in de gelcoatlaag te voorkomen wanneer de schroeven worden vastgedraaid.
OPMERKING: Er worden schroeven meegeleverd, maar deze zijn mogelijk niet geschikt voor het montageoppervlak.
Voordat u het toestel monteert, moet u een montageplaats selecteren en bepalen welke schroeven en andere bevestigingsmaterialen nodig zijn voor het oppervlak.

1. Plaats de black box op de montageplaats en markeer de locaties van de geleidegaten.
2. Boor een geleidegat voor een hoek van het toestel.
3. Bevestig het toestel losjes aan het montageoppervlak met één hoek en controleer de andere drie geleidegatmarkeringen.
4. Markeer indien nodig nieuwe geleidegatlocaties en verwijder het toestel van het montageoppervlak.
5. Boor de overige geleidegaten.
6. Bevestig het toestel op de montageplaats.

Installatiediagram

	Compatibele Garmin kaartplotter1
	LiveScope GLS 10 sonarmodule
	Garmin Marine Network adapterkabel (Garmin onderdeelnummer 010-12531-01)
	Garmin Marine Network-kabel, kleine connector naar NETWORK-poort
	Wateraarde LET OP U moet de sonarmodule en de kaartplotter op dezelfde aarde aansluiten.
	7,5 A, snelwerkende zekering LET OP Verwijder de zekering niet. Het verwijderen van de zekering kan ertoe leiden dat het toestel niet goed werkt en maakt de garantie ongeldig.
	LiveScope GLS 10-voedingskabel naar POWER-poort
	Transducerkabel naar XDCR-poort
	LiveScope Plus LVS34 transducer

1. Raadpleeg de installatie-instructies van uw kaartplotter voor aansluitingen op de kaartplotter.

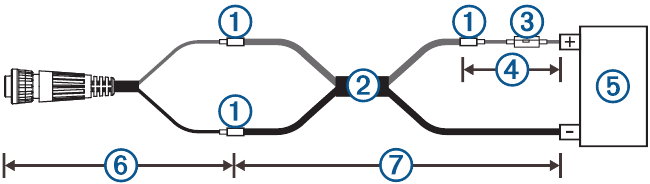

Verlengkabels voor voeding

Indien nodig kunt u de voedingskabel verlengen met behulp van de juiste draaddikte voor de lengte van de verlenging.

Item	Beschrijving
	Zekering
	Batterij
	2,7 m (9 ft.) geen verlenging

Item	Beschrijving
	Las
	10 AWG (5,26 mm²) verlengdraad, tot 4,6 m (15 ft.) 8 AWG (8,36 mm²) verlengdraad, tot 7 m (23 ft.) 6 AWG (13,29 mm²) verlengdraad, tot 11 m (36 ft.)
	Zekering
	20,3 cm (8 inch)
	Batterij
	20,3 cm (8 inch)
	Maximale verlenging 11 m (36 ft.)

Knippercodes

Nadat de sonarmodule is geïnstalleerd, wordt deze ingeschakeld wanneer de kaartplotter wordt ingeschakeld. De gekleurde status-LED op de sonarmodule geeft de operationele status aan.

Transducerinstellingen en -werking

Zie de gebruikershandleiding van uw kaartplotter voor informatie over transducerinstellingen en -werking.

De weergavemodus configureren

Na installatie van de transducer moet u de software configureren voor de manier waarop u de transducer wilt gebruiken.

1. Selecteer een actie:
   • Selecteer op de kaartplotter Sonar > LiveScope > Opties > Sonarinstellingen > Installatie > Oriëntatie.
2. Selecteer de weergavemodus die u wilt gebruiken met de transducer.
   TIP: Als u van plan bent om de weergavemodus van de transducer tijdens het gebruik te wijzigen, kunt u het beste Auto (Automatisch) selecteren voor de beste resultaten.

Het kompas kalibreren

Voordat u het kompas kunt kalibreren, moet de transducer ver genoeg van de trollingmotor zijn geïnstalleerd om magnetische interferentie te voorkomen en in het water worden geplaatst. De kalibratie moet van voldoende kwaliteit zijn om het interne kompas in te schakelen.
OPMERKING: Het kompas werkt mogelijk niet als u de transducer op de motor monteert.
OPMERKING: Voor de beste resultaten moet u een koerssensor gebruiken, zoals de SteadyCast^™ koerssensor. De koerssensor toont de richting waarin de transducer wijst ten opzichte van de boot.
U kunt beginnen met het draaien van uw boot voordat u gaat kalibreren, maar u moet uw boot tijdens de kalibratie 1,5 keer volledig draaien.

1. Selecteer in een toepasselijke sonarafbeelding Opties > Sonarinstellingen > Installatie.
2. Selecteer indien nodig AHRS gebruiken om de AHRS-sensor in te schakelen.
3. Selecteer Kompas kalibreren.
4. Volg de instructies op het scherm.

Specificaties

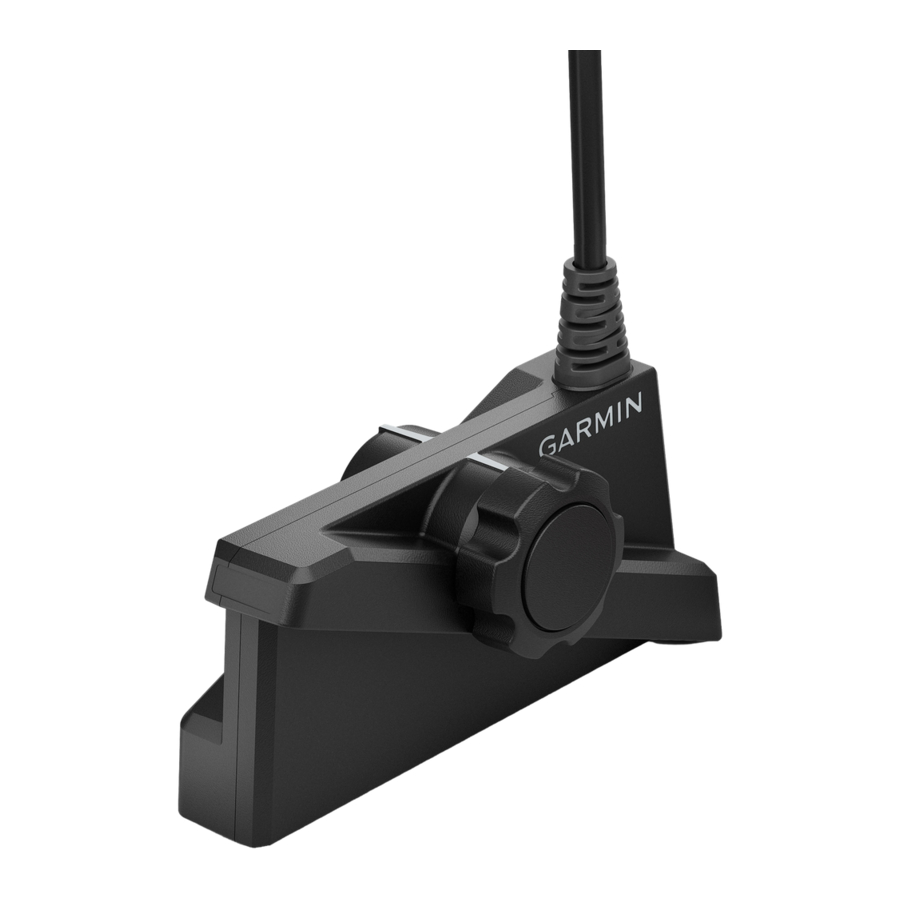

LiveScope Plus LVS34

2. Afhankelijk van het zoutgehalte van het water, het type bodem en andere wateromstandigheden.

LiveScope GLS 10 sonarmodule

Open-sourcesoftwarelicentie

Als u de open-sourcesoftwarelicentie(s) wilt bekijken die in dit product worden gebruikt, gaat u naar developer.garmin.com/open-source /linux/.

De transducer reinigen

Aquatische aangroei hoopt zich snel op en kan de prestaties van uw toestel verminderen.

1. Verwijder de aangroei met een zachte doek en een mild reinigingsmiddel.
2. Veeg het toestel droog.

Belangrijke veiligheidsinformatie

• Raadpleeg de handleiding Belangrijke veiligheids- en productinformatie in de productdoos van de kaartplotter voor productwaarschuwingen en andere belangrijke informatie.
• U bent verantwoordelijk voor de veilige en verstandige bediening van uw vaartuig. Sonar is een hulpmiddel dat uw bewustzijn van het water onder uw boot vergroot. Het ontslaat u niet van de verantwoordelijkheid om het water rond uw boot in de gaten te houden tijdens het navigeren.

Het niet installeren en onderhouden van deze apparatuur in overeenstemming met deze instructies kan leiden tot schade of letsel.
LET OP

• Voor de best mogelijke prestaties en om mogelijke schade aan het toestel of aan uw vaartuig te voorkomen, moet u dit toestel installeren volgens deze instructies.
• Lees alle installatie-instructies voordat u doorgaat met de installatie. Als u problemen ondervindt tijdens de installatie, gaat u naar support.garmin.com voor meer informatie.

Software-update
U moet de Garmin^® kaartplottersoftware bijwerken wanneer u dit toestel installeert. Raadpleeg voor instructies over het bijwerken van de software de gebruikershandleiding van uw kaartplotter op support.garmin.com.

Installatie ondersteuningsvideo's
U kunt online video's bekijken voor hulp bij het installeren van dit toestel.
U kunt de video's openen door in uw webbrowser naar garmin.com/videos/lvs34 te gaan of door deze QR-code met uw smartphone te scannen.

Referenties

• Officiële site van Garmin
• http://developer.garmin.com/open-source/linux/
• Garmin klantenondersteuning
• LiveScope™ Plus LVS34 | Garmin klantenondersteuning

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Garmin LIVESCOPE PLUS LVS34 Handleiding

Beschikbare talen
