Inleiding

Dit product is ontworpen en vervaardigd volgens de hoogste specificaties en grondig getest om u vele jaren luisterplezier te bezorgen.
Uw Attessa Streaming of Integrated Amplifier is een integraal onderdeel van uw Hi-Fi-systeem. De correcte installatie, instelling en bediening ervan hebben een aanzienlijke invloed op de prestaties van het gehele HiFi-systeem. Lees de inhoud van deze handleiding aandachtig door. Het zal u helpen uw Hi-Fi-apparatuur beter te begrijpen en uw luisterplezier verder te vergroten.

Uitpakken

In de verpakking van uw Streaming of Integrated Amplifier vindt u:

• Netsnoer(en) voorzien van de juiste netstekker voor uw land.
• Eén Attessa-afstandsbediening en 2 x AAA-batterijen
• USB Wi-Fi-dongle en verlengkabel (alleen Streaming Amplifier)
• Eén informatiepakket met veiligheidsinstructies en een snelstartgids.

Bewaar na het verwijderen van deze items al het verpakkingsmateriaal en de handleidingen. Een correcte verpakking is noodzakelijk voor toekomstig transport van uw Streaming of Integrated Amplifier.

AC-netvoeding

Uw Attessa Streaming of Integrated Amplifier is ingesteld om te werken op een vaste voedingsspanning die is aangegeven op een etiket naast de netingangsstekker. Het netsnoer dat bij dit product wordt geleverd, heeft een IEC C13-netstekker die in de netingang op het achterpaneel van het apparaat wordt gestoken. Het andere uiteinde is een gegoten stekker die geschikt is voor uw land.
Als uw snoer beschadigd is, dient u een volledig vervangend snoer bij uw dealer te verkrijgen.
Mocht u naar een ander gebied verhuizen waar de netspanning of de netstekkers anders zijn dan die welke bij uw product zijn geleverd, neem dan contact op met de aangestelde Roksan-distributeur voor hulp.
Let te allen tijde op de juiste netpolariteit.
De netzekeringen bevinden zich op het achterpaneel onder de IEC-netingang. Deze mogen alleen worden vervangen door het zekeringtype en de zekeringwaarde zoals beschreven op het zekeringwaarde-etiket op het achterpaneel van het apparaat.
Als de apparatuur gedurende langere tijd niet wordt gebruikt, trek dan de stekker uit het stopcontact.
LET OP: Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Verwijder geen panelen en probeer het apparaat niet zelf te onderhouden. Ongeautoriseerd onderhoud maakt de garantie ongeldig.

Onderhoud

Nadat u het product hebt losgekoppeld van de netvoeding, kunt u de behuizing en het voorpaneel reinigen met een licht bevochtigde, pluisvrije doek. Meubelpoets kan ook worden gebruikt om de Streaming/Integrated Amplifier te reinigen. Vermijd het gebruik van schurende middelen of oplosmiddelen.

Locatie

Uw Streaming/Integrated Amplifier moet in een goed geventileerde ruimte worden geplaatst en uit de buurt worden gehouden van warmtebronnen, stof, vocht en direct zonlicht.
De Streaming/Integrated Amplifier kan zowel als vrijstaand apparaat worden geplaatst als naast andere audio-/videoproduct(en). Plaats de Streaming/Integrated Amplifier nooit onder andere elektronische apparatuur, vloerbedekking of een ander oppervlak dat de normale ventilatie kan belemmeren. Laat nooit vloeistoffen of andere voorwerpen in het apparaat vallen.
Indien aangeschaft met een Attessa CD Transport, raden we aan de CD Transport onder de Integrated/Streaming Amplifier te plaatsen.

Bedieningselementen op de voorkant van de streamingversterker

1. Standby-knop
2. LUIDSPREKERUITGANG
3. Knop Vorig nummer +
4. Afspeel-/pauzeknop
5. Knop Volgend nummer -
6. Indicator-leds

6. OLED-scherm
7. Draaiknop voor volume-/ingangsselectie
8. Volume-weergave
9. Koptelefoonaansluiting

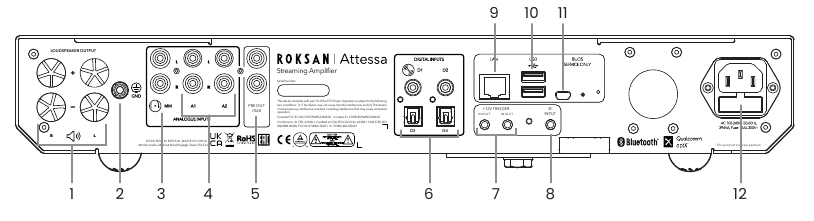

Aansluitingen op de achterkant van de streamingversterker

1. Luidsprekeruitgangen
2. Aardingspunt platenspeler
3. Phono-ingang
4. Analoge ingangen (A2 - Auto Music Sense)
5. Pre/Sub RCA-uitgangen
6. Digitale optische en RCA-ingangen (D1 - Attessa CD Transport)

7. 12v Trigger-ingang/-uitgangen
8. IR-ingang
9. LAN-ingang
10. USB-ingangen
11. BluOS-servicepoort
12. Netingang & Zekeringlocatie

Bedieningselementen op de voorkant van de geïntegreerde versterker

1. Standby-knop
2. OLED-scherm
3. Draaiknop voor volume-/ingangsselectie +

4. Volume-weergave
5. Koptelefoonaansluiting

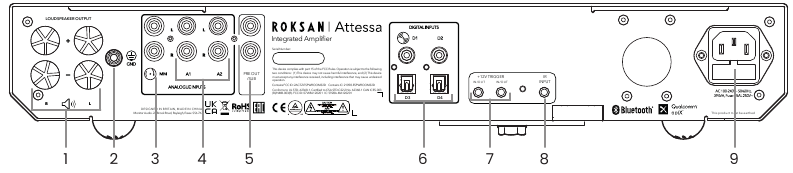

Aansluitingen op de achterkant van de geïntegreerde versterker

1. Luidsprekeruitgangen
2. Aardingspunt platenspeler
3. Phono-ingang
4. Analoge ingangen (A2 - Auto Music Sense)
5. Pre/Sub RCA-uitgangen

6. Digitale optische en RCA-ingangen (D1 - Attessa CD Transport)
7. 12v Trigger-ingang/-uitgangen
8. IR-ingang
9. Netingang & Zekeringlocatie

Afstandsbediening

1. Instellingenmenu
2. Standby
3. Dempen
4. Alles herhalen/Nummer herhalen/Shuffle
5. Afspelen/Pauze
6. Vorige/Achteruit scannen
7. Volgende/Vooruit scannen
8. Stoppen/Openen/Sluiten
9. Volume lager (alleen versterkers)
10. Volume hoger (alleen versterkers)
11. Bron links & rechts scrollen (alleen versterkers)

USB Wi-Fi-dongle

Alleen streamingversterker
Bij de Streaming Amplifier leveren we een Wi-Fi-dongle en een kleine verlengkabel mee. Om muziek via BluOS te kunnen streamen, moet de Streaming Amplifier verbonden zijn met uw netwerk, hetzij via de LAN-ingang, hetzij via Wi-Fi.
Om de Streaming Amplifier met uw Wi-Fi-netwerk te verbinden, moet u de dongle op de achterkant van de versterker aansluiten. Als de ontvangst wat zwak is of de Streaming Amplifier in een kast staat, raden we aan de meegeleverde verlengkabel te gebruiken.

Verbinding maken met de Wi-Fi

Streamingversterker
Er zitten twee Wi-Fi-modules in de Attessa Streaming Amplifier. De ene is voor BluOS, de andere is voor de Over The Air (OTA)-updates. Ze moeten tegelijkertijd worden geconfigureerd met behulp van de MaestroUnite-app, zoals gedocumenteerd. Mocht u echter problemen ondervinden en de BluOS-module afzonderlijk moet worden verbonden, raadpleeg dan het gedeelte over probleemoplossing verderop in deze handleiding.
Om de OTA-updates in te stellen, moet u de MaestroUnite-app downloaden in uw app store. Volg na het downloaden de instructies om een systeem te maken en de Streaming Amplifier aan uw Wi-Fi-netwerk toe te voegen.

Geïntegreerde versterker
De Integrated Amplifier heeft alleen de Wi-Fi-module voor OTA-updates. Deze wordt geconfigureerd via de MaestroUnite-app en kan niet worden gebruikt voor het streamen van audio, alleen voor OTA-updates.

Aansluitingen

Luidsprekers

Sluit de luidsprekers aan op de terminals op de Streaming/Integrated Amplifier.
Er kunnen banaanstekkers worden gebruikt, maar de rode en zwarte plastic dopjes moeten eerst worden verwijderd. Steek na verwijdering de banaanstekker rechtstreeks in de terminal. Als alternatief kan ook blanke draad worden gebruikt door de terminal los te schroeven en de kabel door het doorlopende gat in de terminal te plaatsen en deze stevig vast te klemmen.

Polariteit luidsprekeraansluiting
Let zorgvuldig op de polariteit en zorg ervoor dat de rode (+) luidsprekeraansluiting/-kabel is aangesloten op de rode (+) versterkeraansluiting en de zwarte (-) luidsprekeraansluiting/-kabel op de zwarte (-) versterkeraansluiting.
Wanneer zowel de linker- als de rechterluidsprekeruitgang op hun respectieve luidsprekers zijn aangesloten, is de versterker klaar voor gebruik.

Zorg ervoor dat het apparaat is losgekoppeld van de netvoeding voordat u de luidsprekerkabels aansluit.
LET OP: Litz-gewonden luidsprekerkabels of kabels met een complexe gevlochten constructie kunnen een sterk capacitieve belasting voor een versterker vormen en kunnen schade aan de versterker veroorzaken en/of het geluid van uw systeem verslechteren. Kies een kabel met een eenvoudige constructie, vervaardigd van hoogwaardige materialen. Uw ROKSAN-dealer kan u hierover adviseren.
LET OP: Gebruik bij gebruik van blanke draad GEEN luidsprekerkabel met een geleidermaat kleiner dan 16 AWG (1,6 mm diameter) of groter dan 12 AWG (2,05 mm diameter).
LET OP: We raden ten zeerste aan om professioneel afgewerkte luidsprekerkabels met 4 mm-stekkers te gebruiken. Elke poging om kabels aan te sluiten die niet zijn afgewerkt, kan leiden tot schade aan de versterker als dit niet correct gebeurt.

Signaal
Sluit de juiste kabels aan voor uw signaalbronnen. Als u ook de Attessa CD Transport hebt gekocht, wordt deze geleverd met een coaxiale digitale kabel. Deze kan rechtstreeks worden aangesloten op de D1-ingang.
In combinatie met de bijpassende Attessa-draaitafel zet u de uitgangsschakelaar van de draaitafel op PASSIVE en sluit u deze aan op de Phono-ingang. Gebruik altijd de meegeleverde RCA-kabel, omdat deze zorgvuldig is afgestemd op de respons van de DANA-cartridge in de passieve modus.
Als u een andere draaitafel gebruikt zonder ingebouwde phono-trap, sluit deze dan aan op de analoge phono-ingang en sluit ook de aardingsdraad van de draaitafel aan op de aardingsaansluiting op de achterkant van de Streaming/Amplifier. Als het een ingebouwde phono-trap heeft, sluit hem dan aan op de A1- of A2-ingang. De Attessa-draaitafel heeft geen aardingskabel nodig.

LAN/Ethernet
(Alleen streamingversterker)
Voor een optimale netwerkconnectiviteit raadt Roksan aan om een bekabelde netwerkverbinding te gebruiken. Een netwerkverbinding is vereist voor BluOS.

USB
(Alleen streamingversterker)
De USB-aansluitingen kunnen worden gebruikt voor het aansluiten van de USB Wi-Fi-dongle en/of verlengkabel. Een USB-drive met audio erop kan ook op de USB-ingang worden aangesloten en kan via de BluOS-app worden afgespeeld.

Koptelefoonuitgang
Koptelefoons kunnen op de Streaming/Integrated Amplifiers worden aangesloten met behulp van de standaard 3,5 mm koptelefoonaansluiting aan de voorkant van het product. Bij het aansluiten van een koptelefoon worden de luidsprekeruitgangen automatisch gedempt en gaat het volume naar een 'veilig' koptelefoonniveau. De Volume-weergave verandert in een nieuw volumeniveau. Evenzo, wanneer de koptelefoon wordt verwijderd, wordt het luidsprekervolume teruggebracht naar een 'veilig' niveau.

Zorg ervoor dat de koptelefoon niet is aangesloten en in gebruik is wanneer u een fabrieksreset of firmware-update uitvoert.

12v Trigger
Deze 3,5 mm jackaansluitingen kunnen worden gebruikt om de Streaming/Integrated Amplifiers op afstand in en uit te schakelen door er een 12v-signaal naar toe te sturen. De uitgangslink werkt alleen als er een ingang naar het product is.
Beide aansluitingen kunnen worden gebruikt voor de ingang, waarbij de partner wordt gebruikt als de gekoppelde uitgang, als een gemak om een enkele 12V-triggeruitgang van een partnersysteem te distribueren (naar bijvoorbeeld een subwoofer) met een tweede kabel.

IR-ingang
Als het product zich in een andere ruimte of kast bevindt, kunnen IR-opdrachten elektrisch naar het apparaat worden verzonden via de jackaansluiting op het achterpaneel met het label Wired IR. Wired IR is compatibel met veel domotica-installaties, waaronder Logitech Harmony, vroege Crestron- en Control 4-installaties. De Wired IR-jackaansluiting is alleen een ingang en levert geen stroom, dus niet geschikt voor sommige externe IR-oogaansluitingen die niet zelfvoedend zijn.

Stroom
De gegoten IEC-stekker van het meegeleverde netsnoer moet eerst in de aansluiting op de achterkant van het apparaat worden gestoken en vervolgens in het stopcontact.
De netzekering bevindt zich hier in de kleine lade die aan de netingang is bevestigd. De zekering is van het type T5AL.
LET OP: Wanneer u naar stand-by gaat, 10 - 15 seconden nadat de LED van de aan/uit-knop rood wordt, bewegen de luidsprekerconussen naar binnen en naar buiten. Dit is volkomen normaal en veroorzaakt geen schade aan de luidspreker of de versterker.

BluOS-weergave

(Alleen streamingversterker)
Om optimaal te profiteren van de functies van de Streaming Ampli nd, kunt u deze gebruiken als een muziekstreamer met de BluOS-app. De app kan uw Apple, Android en Microsoft App Store zijn. Eenmaal gedownload, volgt u de instructies op het scherm en stelt u de app in voor gebruik met uw Attessa Streaming Amplifier. Wanneer Standby Plus is ingeschakeld, is de Streaming Amplifier zichtbaar in de BluOS-app en kan deze vanuit de stand-by worden gewekt en de weergave worden gestart.

Om de app de Streaming Amplifier te laten vinden, moet u de BluOS-ingang selecteren. De BluOS-module in de versterker heeft een LED die zichtbaar is door het chassis. Dit biedt constante feedback over de verbindingsstatus van de BluOS-module. Hieronder vindt u een lijst met kleur- en flitscombinaties. Deze kan ook worden uitgeschakeld of gedimd in het menu van de BluOS-app.
Continu groen: De speler bevindt zich in de Hotspot-modus en is klaar om met het netwerk te worden verbonden. Raadpleeg de bedrade of draadloze installatieopties in het volgende supportartikel om uw speler in de Hotspot-modus in te stellen.
https://support.bluos.net/hc/en-us/articles/360000057968
Knipperend groen: De speler probeert verbinding te maken met het netwerk of de netwerkkabel is losgekoppeld.
Continu paars: De speler is niet ingesteld, maar de Hotspot-modus is na 15 minuten inactiviteit verlopen.
Continu blauw: De speler bevindt zich in de gereedmodus, is verbonden met het netwerk en is klaar om muziek te streamen. Knipperend blauw: IR-codes ontvangen van een afstandsbediening
Knipperend blauw: De speler is gedempt
Continu wit: De speler is bezig met het indexeren van de lokale muziekbibliotheek op uw netwerk
Afwisselend wit en blauw: De speler repliceert of ontvangt een bijgewerkte index van andere spelers
Continu rood: De speler bevindt zich in de updatemodus en wacht om een update uit te voeren. Als uw speler onverwachts in de updatemodus is gekomen, raadpleegt u het volgende supportartikel
https://support1.bluesound.com/hc/en-us/articles/204492653-My-Bluesound-Player-s-Mute-LEDButton-stays-Red-when-Upgrading
Afwisselend rood/groen: De BluOS-firmware-update van de speler is bezig.

MaestroUnite-app

De Attessa-reeks wordt geleverd met de MaestroUnite-app. Deze app wordt gebruikt om systemen van CD-transports, geïntegreerde en streamingversterkers te creëren. Het zal ook de thuisbasis zijn van alle gebruikershandleidingen, OTA-updates (Over The Air) en het verbinden van de apparaten met het Wi-Fi-netwerk.
De mobiele app is beschikbaar voor iOS- en Android-apparaten in uw gebruikelijke app store.
Volg deze stappen om uw Attessa-systeem te creëren zodra het is geïnstalleerd:

1. Tik op de "+" om te beginnen met het maken van een systeem en geef het een naam.


2. Selecteer het eerste product om toe te voegen aan het systeem.


3. Maak verbinding via Bluetooth door de code op het scherm van het product in te voeren


4. Sluit u aan bij uw lokale Wi-Fi-netwerk


5. Voeg het volgende product toe en maak er verbinding mee via Bluetooth zoals eerder gedaan


6. Zodra er 2 producten zijn toegevoegd, bent u klaar. Tik op Home


7. Uw systemen zijn zichtbaar in het startscherm waar u producten kunt selecteren om ze aan te passen


LET OP: Wanneer in een "System" (Systeem) de IR-ontvanger is uitgeschakeld op de CD Transport en de commando's worden verzonden door BLE (Bluetooth Low Energy) van de Streaming/ Geïntegreerde versterker. De indicatorpictogrammen op de CD Transport werken niet wanneer ze deel uitmaken van een systeem, behalve wanneer de CDt-ingang is geselecteerd op de Streaming/ Geïntegreerde versterker, wanneer ze operationeel worden.

Bediening

OLED-display
Om de levensduur van het OLED-display te verlengen, is er een automatische schermbeveiligingsmodus.
Als er gedurende 2 minuten geen commando's worden ontvangen, wordt het display uitgeschakeld totdat er een commando wordt ontvangen. Inschakelen en stand-by
Een enkele druk op de stand-byknop op het apparaat of een enkele druk op de stand-byknop op de afstandsbediening activeert het apparaat vanuit de stand-by en de knop-LED wordt continu oranje. Het Roksan-logo verschijnt ook op het display links van de Volume-/ingangsselectieknop, gevolgd door de A2-ingang (bij het eerste gebruik of wanneer de stroom wordt verwijderd) of de laatst gebruikte ingang als deze vanuit de stand-by wordt geactiveerd.
Een enkele druk op de Stand-byknop op het apparaat of een enkele druk op de Stand-byknop op de afstandsbediening en het logo worden continu rood, het display gaat uit en het apparaat gaat naar de stand-bymodus.

Volume aanpassen
Volume aanpassen kan door de Volume-/ingangsselectieknop te draaien (met de klok mee om het volume te verhogen en tegen de klok in om het volume te verlagen) of door op de knoppen op de afstandsbediening te drukken. De volume-LED's aan de rechterkant van de Volume-/ingangsselectieknop geven het huidige volume aan.
Het volume kan worden gedempt door de knop tegen de klok in te draaien of door op de Mute (Dempen) button op de afstandsbediening te drukken. Een kortstondige druk op de encoder zet hem ook in de dempstand en haalt hem uit de dempstand.
OPMERKING: Als het apparaat wordt uitgeschakeld met het volume boven 75%, start het opnieuw op een lager niveau om de luidsprekers en de geïntegreerde versterker/streaming te beschermen.

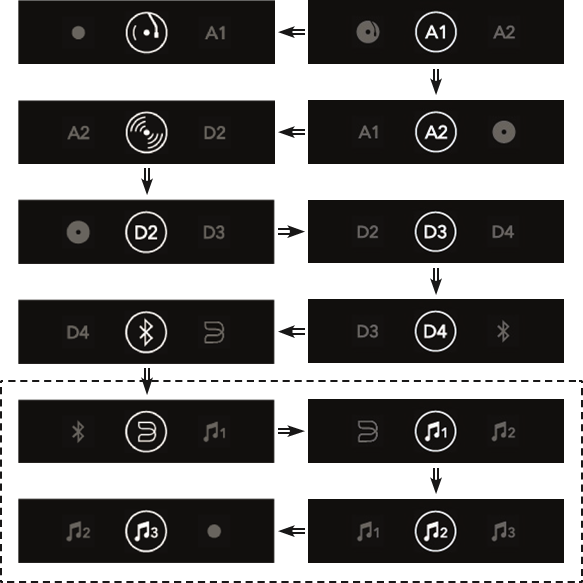

Bronselectie
De verschillende bronnen kunnen worden geselecteerd door de Volume-/ingangsselectieknop in te drukken, vast te houden en met de klok mee of tegen de klok in te draaien. U krijgt haptische feedback wanneer een andere ingang wordt gepasseerd. Ze zijn ook toegankelijk door op de Source Scroll (Bron Scroll) buttons op de afstandsbediening te drukken. A1 is de standaardingang, tenzij Standby Plus is ingeschakeld met de 12v Trigger uit, dan is het A2 (voor Music Sense). Bij het overschakelen naar de stand-by onthoudt de versterker de laatst geselecteerde ingang.
Ze scrollen in de onderstaande volgorde:
Phono < A1 > A2 > CD (D1) > D2 > D3 > D4 > Bluetooth > BluOS > Preset 1 > Preset 2 > Preset 3.

OPMERKING: BluOS, Presets 1, 2 & 3 zijn alleen beschikbaar op de Streaming Amplifier.

Optiesmenu
De Settings Menu (Instellingenmenu) button op de afstandsbediening roept enkele aanpassingsopties op voor de Streaming/Integrated Amplifier, dit zijn:

• 12v Trigger
• Wired IR
• Standby Plus
• Auto Standby
• Headphone Sensitivity
• A1 Sensitivity
• A2 Sensitivity
• MM Sensitivity
• Balance
• AV Bypass
• MAC Addresses
• Firmware Versions
• BluOS Version & IP Address (alleen Streamer)

Sommige functies zijn ook toegankelijk via de Maestro Unit App.
Eenmaal in het Settings Menu (Instellingenmenu), gebruikt u de vorige en volgende track buttons om door de opties te scrollen en de Play/Pause (Afspelen/Pauze) button om de functies in en uit te schakelen.

12v Trigger
Als u de 12v Trigger-functie gebruikt om de Streaming/Integrated Amplifier in en uit te schakelen, moet u deze eerst hier (of in de MaestroUnite-app) inschakelen. Het wordt in- en uitgeschakeld door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.
OPMERKING: Music Sense op A2 werkt niet wanneer de 12v Trigger is ingeschakeld.
OPMERKING: 12v-trigger heeft voorrang op de Auto-Standby-instelling. Bijv. 12v-trigger AAN & 12V-triggeringang is hoog, de automatische stand-bytimer is uitgeschakeld

Wired IR
Als u een extern bedrade IR-ontvanger gebruikt met de Streaming/Integrated Amplifier, moet dit hier worden ingeschakeld (of in de MaestroUnite-app), waardoor de ingebouwde IR-ontvanger wordt uitgeschakeld. Het wordt in- en uitgeschakeld door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.

Standby Plus
Deze functie schakelt een verscheidenheid aan functies in.

• MaestroUnite-systemen om vanuit de stand-by in te schakelen en de status te delen terwijl ze in de stand-by staan
• A2 automatische Music Sense (alleen als 12V-trigger is UITGESCHAKELD)
• BluOS zichtbaar op het netwerk en uit de stand-by activeren

Als de functie is ingeschakeld, verbruikt de Streaming/Integrated Amplifier iets meer stroom (zie specificaties), maar is hij in een gereedstaande toestand om vanuit de stand-by te kunnen worden geactiveerd door de MaestroUnite-app, music sense of BluOS-apps.
Wanneer Standby Plus is uitgeschakeld, werkt de BLE-communicatie met de MaestroUnite App en de andere units in het systeem niet.
Het wordt in- en uitgeschakeld door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.

OPMERKING: Van de bedrade ingangen heeft alleen A2 automatische music sense.
Hoe de 12v Trigger en Standby Plus met elkaar interageren, is te zien in de onderstaande tabel:

Auto Standby
Hier kunt u de Auto Standby-functie van de Integrated/Streaming Amplifier bedienen. Het staat standaard aan en de versterker gaat naar de stand-bymodus als er gedurende 20 minuten geen signaal wordt ontvangen. Als Auto Standby is uitgeschakeld, gaat de versterker nooit naar de stand-by, tenzij dit handmatig wordt gedaan met behulp van de afstandsbediening of de aan/uit-knop op de versterker zelf, of als deze wordt bediend door de 12v Trigger.
12V-triggering bestuurt nog steeds de stroom, zelfs als dit is ingesteld op Auto Standby OFF.

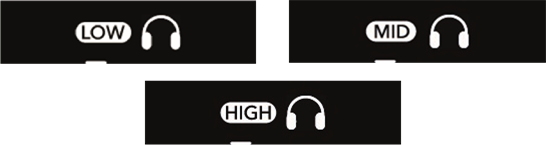

Headphone Sensitivity
Het hoofdtelefoon gevoeligheidsniveau wordt hier aangepast om tegemoet te komen aan de verscheidenheid aan hoofdtelefoon gevoeligheid en waargenomen luisterniveaus. We raden aan om het in te stellen op laag voor oordopjes en voor hoofdtelefoons van het over-ear-type, van gemiddeld tot hoog. Het is om hetzelfde niveau voor luidsprekers te geven als hoofdtelefoons volgens het volume-display. Wanneer een hoofdtelefoon is aangesloten, wordt het volume verlaagd tot een laag niveau (4 balken branden) en keert terug naar het vorige niveau wanneer de hoofdtelefoon wordt verwijderd.
De niveaus worden gewijzigd door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.

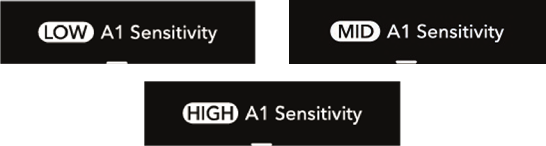

A1, A2 Sensitivity
Net als bij de hoofdtelefoonuitgang kan de gevoeligheid van deze drie ingangen ook worden aangepast tussen Laag, Gemiddeld en Hoog. Standaard staat het ingesteld op "Laag" voor gebruik met de meeste bronnen die een lijnniveau-ingang van ~3 VRMS gebruiken. De gemiddelde gevoeligheid moet worden gebruikt wanneer de bron een uitgangsspanning heeft van ~1,5 VRMS. Hoge gevoeligheid moet vervolgens worden gebruikt wanneer de bron lage uitgangsniveaus heeft van ongeveer 0,75 VRMS.
De niveaus worden gewijzigd door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.

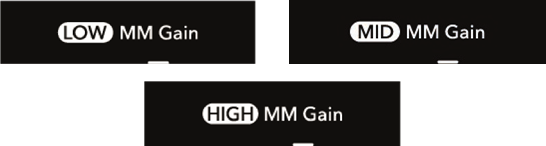

MM Gain
De Moving Magnet (MM) Gain-aanpassing van de phonotrap is bedoeld om de variërende uitgangsspanningen van phono-elementen mogelijk te maken. Deze staat standaard ingesteld op Gemiddeld, wat geldt voor elementen met een uitgang van ongeveer 6 mV max, wat de instelling is die nodig is voor elk Roksan Cartridge, bijvoorbeeld Corus 2 of Dana.
De "Low Gain" (Lage versterking) instelling moet worden gebruikt met elementen die een hoog uitgangsniveau hebben van ongeveer 12 mV.
De instelling "High Gain" (Hoge versterking) moet worden gebruikt met elementen van 3 mV.
De niveaus worden gewijzigd door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.

Balance
Hier kan de balans van de Streaming/Integrated Amplifier worden aangepast aan de ruimte/opstelling door deze zo af te stellen dat deze centraal klinkt vanuit uw luisterpositie. Vanuit de centrale positie kan deze 3dB worden aangepast aan het linker- of rechterkanaal.
De niveaus worden gewijzigd door op de Play/Pause (Afspelen/Pauze) button op de afstandsbediening te drukken of via MaestroUnite.

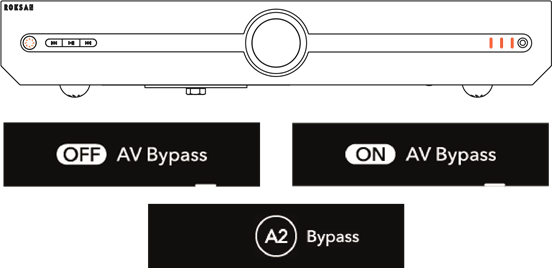

AV Bypass

Als u AV Bypass voor A2 gaat inschakelen, zorg er dan voor dat alle versterkers zijn uitgeschakeld op het elektriciteitsnet voordat u signaalkabels aansluit tussen de versterkers.

Zorg ervoor dat het volume van de AV-receiver op minimaal staat wanneer u deze functie voor het eerst instelt, anders loopt u het risico uw versterkers, luidsprekers en mogelijk uw gehoor te beschadigen.
Wanneer u de Streaming/Integrated Amplifier gebruikt als onderdeel van een home cinema systeem met een AV-receiver, kan de A2-ingang worden gebruikt om 2 kanalen aan te sturen, waarbij de AV-receiver de rest aanstuurt. Hier moet de AV Bypass-modus worden ingeschakeld en moeten de juiste RCA-uitgangen van de AV-receiver op A2 worden aangesloten. Wanneer in gebruik, moet A2 de geselecteerde ingang zijn en het Mute (Dempen)-icoontje ernaast hebben. De drie meest rechtse Volume Display-balken zullen ook volledig verlicht zijn.

Het wordt ook aanbevolen om de 12v Trigger in te schakelen en te gebruiken bij het gebruik van deze functie. Als uw receiver slechts één 12v Trigger-uitgang heeft en u nog steeds uw subwoofer wilt triggeren, gebruikt u de uitgang op de versterker om naar de subwoofer te linken.
OPMERKING: De hoofdtelefoonaansluiting wordt uitgeschakeld wanneer AV Bypass-modus is ingeschakeld voor de A2-ingang. Als u een hoofdtelefoonaansluiting aansluit terwijl u in de AV Bypass-modus bent, worden de luidsprekeruitgangen, de lijningang en de hoofdtelefoonuitgang gedempt. Er verandert niets op het scherm of de volumebalk.
OPMERKING: Om AV bypass volledig in te schakelen, moet u A2 verlaten naar een andere ingang en dan weer terug. Het display verschijnt dan zoals hierboven en de versterking van de versterker is ingesteld op maximaal.

MAC Addresses
Hier vindt u de MAC-adressen voor de Wi-Fi- en bluetooth-modules.

Firmware Versions
Hier de firmwareversies voor de Streaming/Integrated Amplifier en de CD Servo.

BluOS Version & IP Address
Dit staat alleen op de Streaming AMplifier en is waar u de versie van de BluOS-firmware vindt en ook het IP-adres van de BluOS-unit dat is toegewezen door uw router.

OPMERKING: Firmwareversies en MAC-adressen zijn uitsluitend bedoeld ter illustratie.

MQA

Master Quality Authenticated
(alleen Streaming Amplifier)

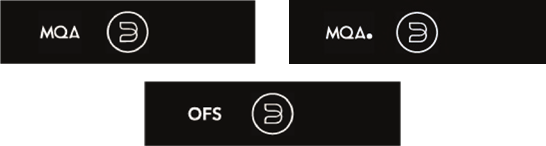

MQA is een bekroonde Britse technologie die het geluid van de originele masteropname levert. Het master-MQA-bestand is volledig geverifieerd en is klein genoeg om te streamen of te downloaden. Bezoek mqa.co.uk voor meer informatie.
De Attessa Streaming Amplifier bevat MQA-technologie, waarmee u MQA-audiobestanden en -streams kunt afspelen en het geluid van de originele masteropname kunt leveren. Alle digitale audiobronnen van de Streaming Amplifiers ondersteunen MQA-content, er zijn twee soorten MQA: 'MQA' of 'MQA.'. MQA geeft aan dat het product een MQA-stream of -bestand decodeert en afspeelt, en duidt op herkomst om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. 'MQA.' geeft aan dat het een MQA Studio-bestand afspeelt, dat ofwel in de studio is goedgekeurd door de artiest/producent, ofwel is geverifieerd door de auteursrechteigenaar.
'OFS' (Original Sample Rate) bevestigt dat het product een MQA-stream of -bestand ontvangt. Dit levert de uiteindelijke uitvouwing van het MQA-bestand en geeft de originele samplefrequentie weer.

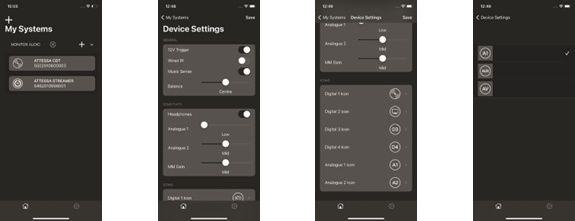

Aanpassing

Binnen de MaestroUnite-app is het mogelijk om enkele van de instellingen aan te passen die ook te vinden zijn in het Options Menu (Optiesmenu) op het display van de producten. U kunt ook de ingangssymbolen aanpassen uit een bibliotheek met pictogrammen die we hebben gemaakt. Om dit te doen in de MaestroUnite-app, gaat u naar My System (Mijn systeem) en tikt u vervolgens op het product waarvan u de instellingen wilt aanpassen/aanpassen.

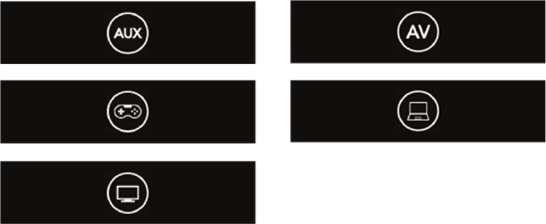

Alternate Icons
Hieronder staan de alternatieve pictogrammen die kunnen worden gebruikt op de Streaming/Integrated Amplifier voor de verschillende bronnen. Aux, AV, Games Console, Laptop/PC, TV

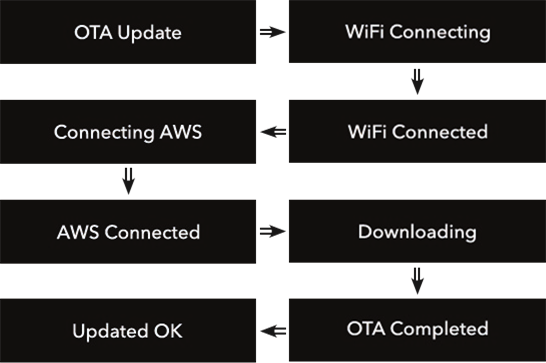

Updates

De MaestroUnite-app waarschuwt u als er een nieuwe Roksan Firmware-update is voor de units en de BluOS-app waarschuwt u voor een update van de BluOS-module.
Zowel de Streaming- als de Geïntegreerde versterkers moeten verbinding maken met internet om de updates te ontvangen. Dit gebeurt als onderdeel van de installatie van de MaestroUnite-app.
LET OP: De Geïntegreerde versterker heeft alleen toegang tot internet tijdens de updateprocedure. Er is geen andere manier of noodzaak om verbinding te maken met internet.
Als u handmatig wilt zoeken naar een update op de Streaming/Geïntegreerde versterker, houdt u de standby-knop ingedrukt totdat de LED daarin blauw wordt. Als er een update beschikbaar is, scrollt het display door de volgende berichten:

Als er geen update is, wordt u geïnformeerd dat er geen update beschikbaar is.

Evenzo, als er een fout is, wordt u hier ook van op de hoogte gesteld.

Fabrieksinstellingen herstellen

Mocht het nodig zijn om een fabrieksreset uit te voeren op uw Attessa Streaming/Geïntegreerde versterker, volg dan deze eenvoudige stappen.

1. Houd de standby-knop ongeveer 20 seconden ingedrukt. De LED van de aan/uit-knop wordt blauw, houd de knop ingedrukt.
2. Er verschijnt een bericht met de tekst "Hold For Factory Reset" (Vasthouden voor fabrieksreset) en de LED wordt groen. Houd de knop ingedrukt.

3. Vervolgens een bericht met de tekst "Factory Reset" (Fabrieksreset). Laat de knop nu los en de Streaming/Geïntegreerde versterker start opnieuw op.

4. Om de procedure te voltooien, koppelt u de netvoeding los van het product zodra het in de stand-bymodus is gegaan. Sluit hem vervolgens weer aan en schakel hem in vanuit de stand-bymodus.

LET OP: alle Wi-Fi-gegevens worden gewist, evenals alle andere instellingen en aanpassingen.

Probleemoplossing

In dit gedeelte over probleemoplossing vindt u een volledige uitleg van elk van de foutstatussen en -berichten die de Geïntegreerde versterker en Streaming kunnen weergeven.

Te hoge temperatuur

Dit is wanneer de versterker te heet is geworden doordat er gedurende lange tijd en/of op hoge niveaus is gespeeld. Bovendien kan dit ook gebeuren als er iets overheen is gelegd om te voorkomen dat de lucht uit het apparaat ontsnapt. Het volgende pictogram verschijnt en de versterker gaat 15 minuten in een gedempte staat om af te koelen.

Als de waarschuwing voor te hoge temperatuur verschijnt, wordt er een bericht weergegeven en is de versterker weer functioneel nadat u het bericht hebt bevestigd door op de standby-knop te drukken. Het volume wordt automatisch ingesteld op 1/3 volume bij het herstarten.

Overstroom

Dit kan worden veroorzaakt door een kortsluiting op de luidsprekerkabels/-aansluitingen of door DC. Het volgende pictogram verschijnt en het apparaat gaat in een gedempte staat.

Controleer in eerste instantie de luidsprekerkabels en probeer het apparaat opnieuw op te starten.

Hoge netspanning

Als de netspanning te hoog is bij het opstarten (dit is de enige keer dat deze fout zou moeten optreden), verschijnt het onderstaande pictogram en wordt het apparaat niet ingeschakeld.

Om deze fout te resetten, koppelt u de stroom van het apparaat los en probeert u het later opnieuw. Raadpleeg de specificaties voor informatie over de werkspanningsbereiken.

Lage netspanning

Als de netspanning te laag is bij het opstarten (dit is de enige keer dat deze fout zou moeten optreden), verschijnt het onderstaande pictogram en wordt het apparaat niet ingeschakeld.

Om deze fout te resetten, koppelt u de stroom van het apparaat los en probeert u het later opnieuw. Raadpleeg de specificaties voor informatie over de werkspanningsbereiken.

BluOS maakt geen verbinding met Wi-Fi

Als u merkt dat de BluOS-module geen verbinding maakt met de Wi-Fi, volgt u de instructies onder "Wireless Manual Setup" (Draadloze handmatige installatie)

Specificaties

Vermogensversterker

Voorversterker*

*gemeten bij de Pre-Out

BluOS
(alleen Streaming-versterker)

Bluetooth

Digitale ingangen

DAC

Overige

Referenties

• Waarom blijft de statusindicator-LED van de Bluesound Player rood branden tijdens het upgraden? – The Bluesound Support Crew

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download roksan Attessa Handleiding

Beschikbare talen
