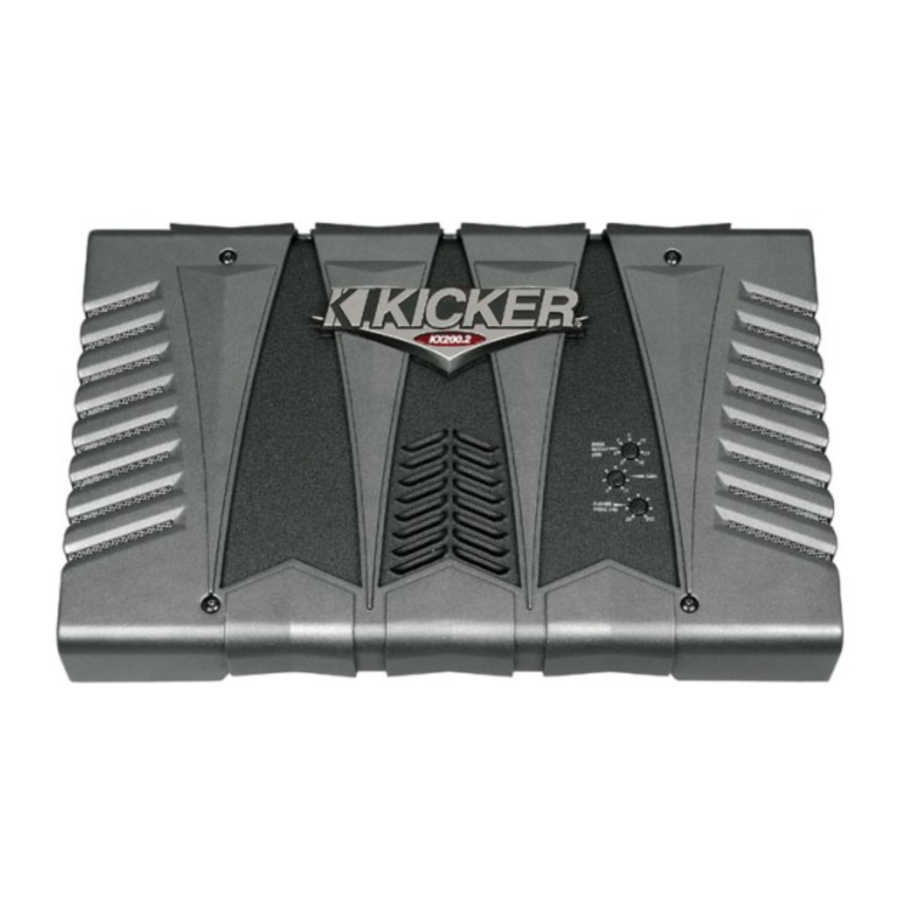

Kicker KX Technische handleiding

Functies

Radically Advanced Chassis met verwijderbare kap en verbeterde koelplaattechnologie. De koelplaten voorzien de versterker van een langere gebruiksduur, verbeterde betrouwbaarheid en prestaties. De hoogte is verminderd voor meer veelzijdige installaties. Voor die Livin' Loud-systemen bieden we op maat te schilderen versterkerkappen.
Lage impedantie werking De KX serie versterkers zijn stabiel tot 2 Ohm stereo en 4 Ohm mono. Dit geeft de installateur flexibiliteit bij het ontwerpen van het systeem. Het zal gemakkelijker zijn om de juiste luidsprekerimpedantie voor de versterkers in te stellen. (KX400.1, KX600.1 stabiel tot 2 ohm mono en de KX1200.1 is stabiel tot 1 ohm mono.) Eén ding om te onthouden: 800 watt bij 4 ohm is gelijk aan 800 watt bij 2 ohm en is gelijk aan 800 watt bij 1 ohm.
SORT-beschermingscircuit (Short circuit, Over-voltage, Reverse polarity, Thermal)

1. Short circuit - Beschermt de versterker in het geval dat de luidsprekerkabel per ongeluk zichzelf of het chassis van de auto of vrachtwagen raakt. Dit circuit schakelt de versterker uit voordat er schade kan ontstaan waardoor deze ter reparatie moet worden opgestuurd.
2. Over-voltage - Wanneer de versterker spanningen boven 16 volt of onder 10,5 volt ziet, schakelt hij uit om het circuit te beschermen. Als de spanning regelmatig in deze mate fluctueert, moet een gekwalificeerde installateur dit controleren!
3. Reverse polarity - Wanneer de stroom en aarde omgekeerd zijn aangesloten, blaast de versterker de zekering of zekeringen aan de zijkant van de versterker door. Controleer gewoon de draden en vervang de zekeringen en je bent weer aan de slag zonder de versterker te beschadigen.
4. Thermal - Bij 185ºF schakelt de versterker uit om af te koelen. Bij 175ºF hervat de versterker de normale werking. Wanneer de versterker uitschakelt als gevolg van thermische beveiliging, is het verstandig om hem te laten afkoelen. Als hij niet genoeg tijd heeft om af te koelen, gaat hij onmiddellijk in thermische beveiliging wanneer je hem weer aanzet op het volumeniveau waarop hij is uitgeschakeld. Als dit voortdurend een probleem wordt, controleer dan de impedantie van de woofer en zorg ervoor dat de versterker goed geventileerd is

MOSFET-voeding Kicker-versterkers gebruiken MOSFET-apparaten (Metal Oxide Semiconductor Field Effect Transistor) in onze voedingen om meer efficiëntie te krijgen. MOSFET-apparaten creëren veel minder warmte dan standaard bipolaire transistorapparaten en schakelen bij 30K, wat ruim buiten het hoorbare gebied ligt. Met deze factoren in gedachten, is het gemakkelijk in te zien waarom onze versterkers Livin' Loud zijn.
KickBass Alle KX-versterkers worden geleverd met 18 dB boost bij 40Hz, zodat je de lage tonen van je systeem kunt aanpassen. Als je systeem een beetje tekortschiet in de lage tonen of je systeem een dip heeft rond 40Hz, kun je de regelaar aanpassen om je meer KICK te geven zonder een equalizer toe te voegen.
Ingebouwde variabele crossover De KX serie heeft een ingebouwde 12 dB High pass of Low pass crossover, variabel van 50-200 Hz. Als je de versterker gebruikt om luidsprekers aan te sturen die crossover-bescherming nodig hebben, zet dan de schakelaar op HI PASS of als je de versterker gebruikt om subwoofers aan te sturen, zet dan de schakelaar op LO PASS. Hoe dan ook, je versterker kan aan al je behoeften voldoen. De crossover kan worden uitgeschakeld voor full range-werking wanneer er geen crossover nodig is.
High & Low level inputs Of je nu een standaard radio of een aftermarket stereo hebt, je kunt de KX Serie versterkers aansluiten zonder dat er adapters nodig zijn. High-to-low level adapters kunnen belangrijke prestaties van je systeem wegnemen. We hebben de noodzaak voor dergelijke adapters weggenomen door een serie versterkers te bouwen die in staat zijn om een high- of low-level signaal te accepteren.
PAST (Pre Amp Signal Transfer) Veel systemen bevatten meer dan één versterker. We hebben uitgangs-RCA's meegeleverd die in staat zijn om tot 10 versterkers in een keten aan te sturen. We hebben de noodzaak voor y-adapters weggenomen die mogelijk ruis in het systeem kunnen veroorzaken. (Alleen op de KX.1 en KX.2 versterkers.)
Aangepaste vergulde connectoren Garanderen maximale vermogensoverdracht en demping.
SAMS (Stereo And Mono Simultaneously) Versterker werkt tegelijkertijd in een gebrugde mono-belasting en een stereo-belasting. Dit type systeem is geweldig als de consument net begint, of een klein budget heeft.
Remote Bass Level Control (KX120.2, KX150.2, KX200.2 en KX300.4 niet inbegrepen.) Wanneer je een KX-versterker gebruikt die is uitgerust met een ingangsaansluiting en de crossover is ingesteld op LO PASS, kun je het gainniveau van de versterker vanaf de voorkant van het voertuig regelen. De KQ5 regelt de KX-versterkers, vergeet niet om de kabel op de versterker aan te sluiten. Net als de vorige regelaar, fungeert de Remote Bass level Control als een verzwakker. Waar de gain op de versterker is ingesteld, is dat het hoogste niveau dat de regelaar zal bereiken.
Klasse D Mono versterker(Alleen KX mono versterkers.) Levert enorm veel vermogen, vanwege de efficiëntie die het ontwerp biedt. Het levert een hoop vermogen in een enkel kanaal zonder het laadsysteem van het voertuig te belasten. Bij normale bedrijfsniveaus is dit versterkerontwerp efficiënter dan het AB-klasse ontwerp, hoewel het bij vol vermogen net zoveel stroom verbruikt als de AB-versterkers. Houd er rekening mee dat de hoeveelheid tijd die op vol vermogen wordt doorgebracht aanzienlijk minder is dan de tijd op lagere vermogensniveaus, waardoor dit een zeer populair versterkerontwerp is.
Subsonic Filter 12 dB bij 25Hz (Alleen KX mono versterkers.) Bij gebruik van een geventileerde behuizing, zal het ingebouwde subsonic filter, dat kan worden uitgeschakeld, de woofer beschermen tegen schadelijke lage frequenties en de versterker efficiënter laten werken in een kleinere bandbreedte..
Strapping Jacks(Alleen KX mono versterkers.) Met behulp van een mono 2-aderige kabel met een 3 mm / 1/8" Tip Sleeve-connector, kun je twee versterkers aan elkaar koppelen. De uitgang van de versterker wordt gecombineerd en produceert een geestverruimend dubbel vermogen aan de woofers. Zorg ervoor dat je het diagram bestudeert waarin het proces wordt uitgelegd, anders gebeuren er zeer slechte dingen.
Geforceerde inductiekoeling Alle modellen behalve de KX120.2, KX150.2, KX200.2, KX300.2 en de KX400.1. Helpt om de hete lucht af te voeren die zich tijdens het gebruik in de versterker heeft opgehoopt. De ventilator wordt geactiveerd wanneer de versterker heet wordt. Naarmate de temperatuur stijgt, draait de ventilator sneller en circuleert er meer lucht om de versterker te koelen.
Drie jaar garantie Als je 'Livin' Loud' bent, wil je dat de muziek non-stop doorrolt en daar zijn we het helemaal mee eens. Wanneer je je KX-versterker koopt bij een geautoriseerde KICKER-dealer, ondersteunen we deze met een volledige jaar garantie...onderdelen en arbeid. Als je een geautoriseerde KICKER-dealer deze voor je laat installeren op het moment van aankoop, verlengen we die garantie tot een volledige DRIE jaar! We bouwen onze producten om je jarenlang probleemloze prestaties te bieden en weten dat als het de eerste keer goed is geïnstalleerd, je precies dat krijgt...dus we ondersteunen het!

Specificaties

Specificaties die gelden voor alle modellen:

Montage-instructies

Wanneer je een locatie kiest om je Kicker-versterker te monteren, zorg er dan voor dat deze structureel stevig is en dat er geen items achter het gebied zijn die kunnen worden beschadigd door de schroeven. Controleer op bedrading, remleidingen, brandstofleidingen, gastanks, enz.
Alle versterkers genereren warmte tijdens normaal gebruik. Zorg ervoor dat je een locatie kiest die voldoende ventilatie voor de versterker mogelijk maakt. Houd er ook rekening mee dat de luchttemperatuur in de kofferbak van een auto kan oplopen tot 140 graden Fahrenheit. Een versterker die hier is gemonteerd, heeft mogelijk extra koeling nodig, zoals ventilatoren of ventilatieopeningen om een koele werking mogelijk te maken. Indien mogelijk zorgt het monteren van de versterker in het passagierscompartiment voor een koelere werking.
Onthoud dat de bedieningselementen bovenop de versterker toegankelijk moeten zijn voor latere aanpassing. Houd dit in gedachten wanneer je de montagelocatie van je versterker kiest.

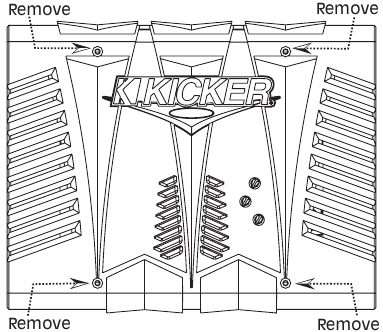

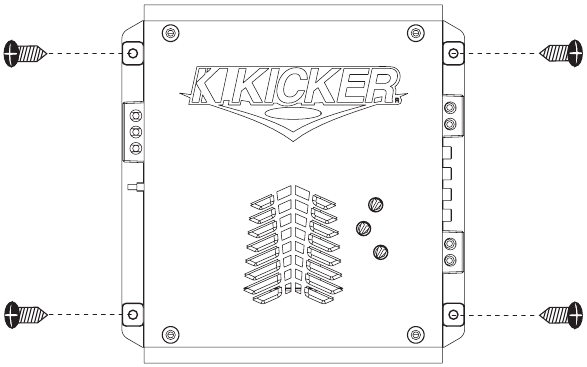

Nu je klaar bent om je versterker te monteren, gebruik je de meegeleverde 3 mm inbussleutel om de versterkerkap te verwijderen. Hierdoor heb je toegang tot de montagegaten in de versterker en alle bedradingsaansluitingen.

Met de kap verwijderd, heb je nu toegang tot de vier montagegaten in de montagevoeten en alle bedradingsaansluitingen. Boor 4 gaten met een 7/64" boor en gebruik de meegeleverde #8 schroeven om de versterker te monteren.

Bedradingsinstructies

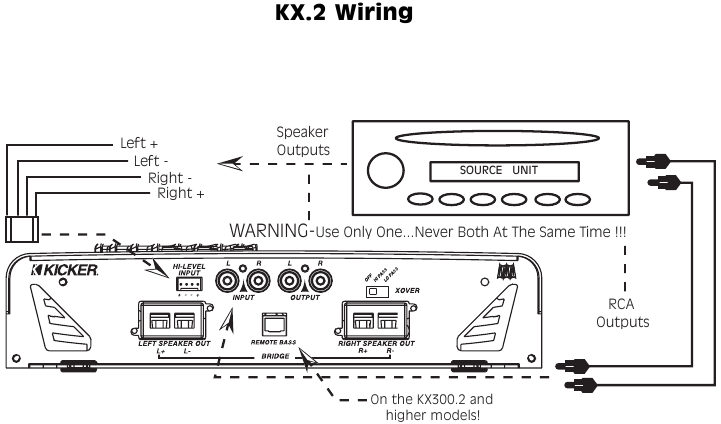

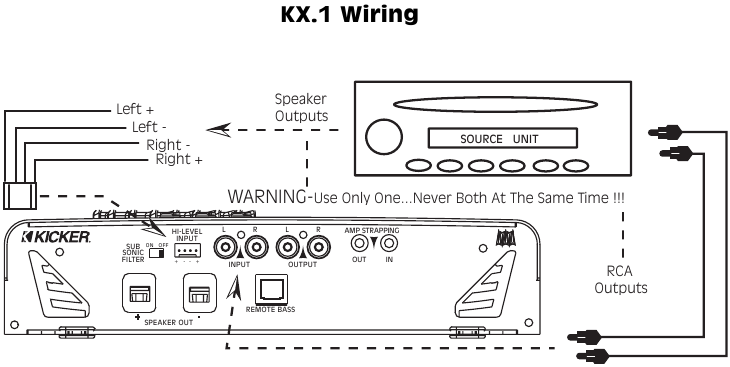

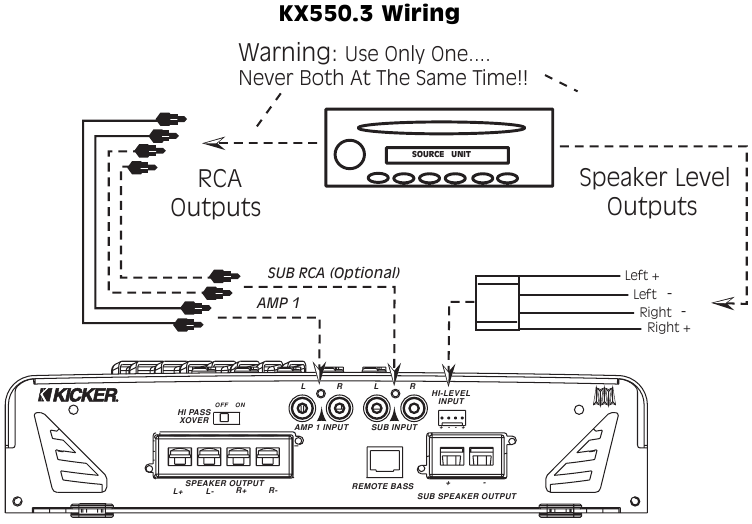

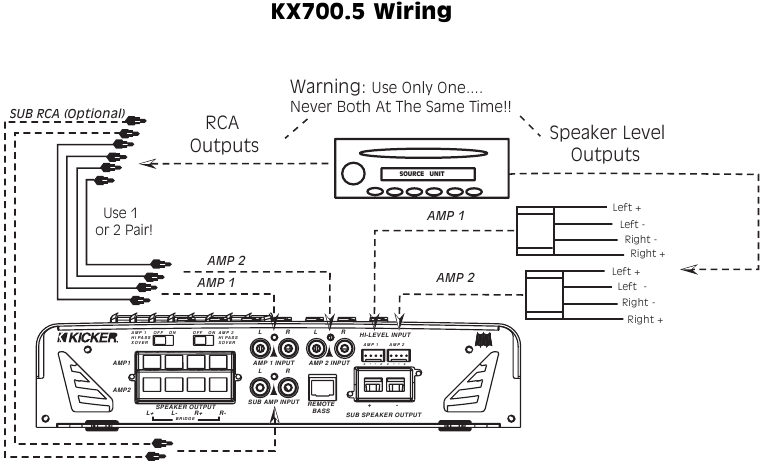

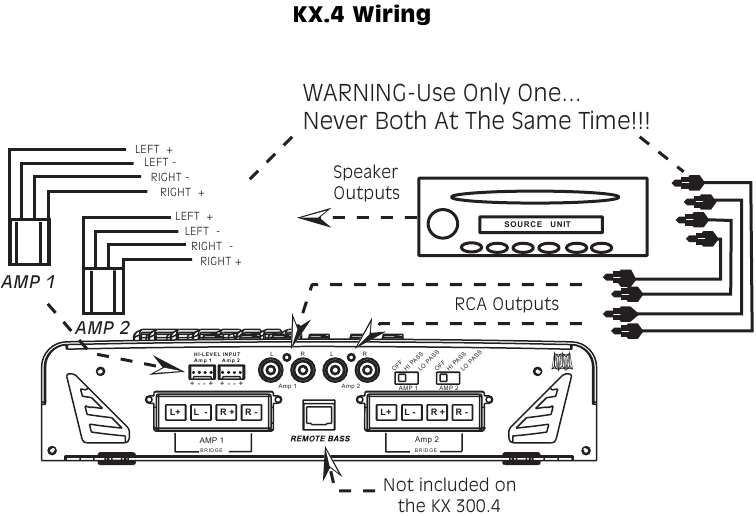

Het signaal kan in de versterker worden ingevoerd met behulp van de laag niveau RCA-ingangsaansluitingen of de hoog niveau luidsprekerniveau-aansluitingen. Het gebruik van de laag niveau RCA-aansluitingen heeft de voorkeur. Gebruik de hoog niveau-ingangen alleen als uw head-unit geen RCA-uitgangen van het lage niveau heeft. Aansluiten op de versterker met een van beide ingangen levert een laag niveau-signaal op de (PAST) -aansluitingen. Gebruik niet beide verbindingsmethoden. Gebruik ofwel hoog niveau ofwel laag niveau om de versterker aan te sluiten.

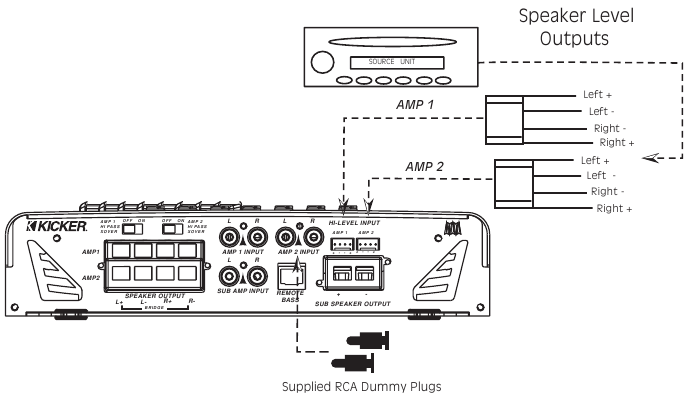

Bij gebruik van beide sets van hoog niveau-ingangen moeten de meegeleverde RCA-dummy-stekkers in de AMP 2-ingangen worden geplaatst, zodat de fader correct werkt. Als de versterker in een andere configuratie wordt gebruikt, gebruik dan niet de meegeleverde dummy-stekkers!

Het gebruik van twisted pair-interconnects wordt aanbevolen voor alle installaties om ruis te minimaliseren. Wanneer u deze kabels door de auto leidt, probeer ze dan uit de buurt te houden van de bedradingsbomen van de fabriek en andere stroombedrading. Als u een van deze bedrading moet kruisen, doe dit dan in een hoek van 90 graden om de kans op ruisproblemen te verminderen.

Bij het werken met stroomaansluitingen wordt altijd aanbevolen om de batterij los te koppelen om ongelukken te voorkomen!

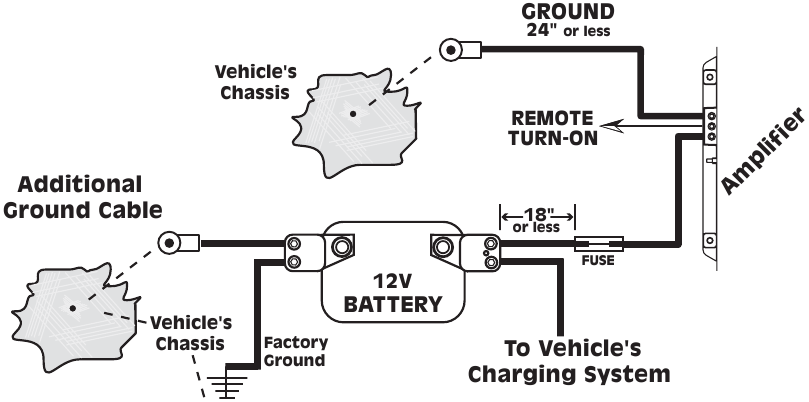

De aarde moet eerst op de versterker worden aangesloten voordat andere aansluitingen worden gemaakt. Deze draad moet zo kort mogelijk zijn (60 cm of minder) en worden aangesloten op een verf- / corrosievrij massief metalen gebied van het chassis van de auto. (Zie onderstaand diagram) Gebruik dezelfde draaddikte als aanbevolen voor de stroomaansluiting van de versterker op de batterij. Het toevoegen van een extra aardingsdraad tussen de minpool van de autobatterij en het auto chassis van dezelfde dikte (of groter) wordt ook aanbevolen. Zie onderstaand diagram.

Als u de versterker ooit uit het voertuig moet verwijderen nadat deze is geïnstalleerd, moet de aardingsdraad de laatste draad zijn die van de versterker wordt losgekoppeld, precies andersom als toen u hem installeerde.
Er moet een zekering worden geïnstalleerd binnen 45 cm van de batterij om de stroomdraad te beschermen die uw versterker voedt. Deze zekering moet minstens dezelfde waarde hebben als die in de versterker wordt gebruikt, maar niet hoger dan de capaciteit van de draad. Zie de onderstaande tabel voor draadmaat en zekering aanbevelingen.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

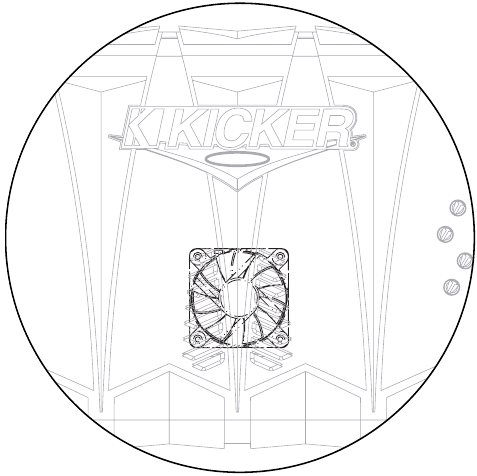

Geforceerde inductie koelopeningen

Alle modellen, behalve de KX120.2, KX150.2, KX200.2, KX300.2 en de KX400.1, worden geleverd met een ventilator om eventuele warmte af te voeren die zich tijdens het gebruik in de versterker heeft opgehoopt. De thermisch geregelde ventilator maakt gebruik van een geforceerd inductiesysteem om de bedrijfstemperatuur tot aanvaardbare limieten af te koelen. Wanneer de versterker heet wordt, wordt koele lucht naar binnen geforceerd en wordt de hete lucht naar buiten geforceerd. De hete lucht wordt afgevoerd via de openingen aan de bovenkant van de versterker.

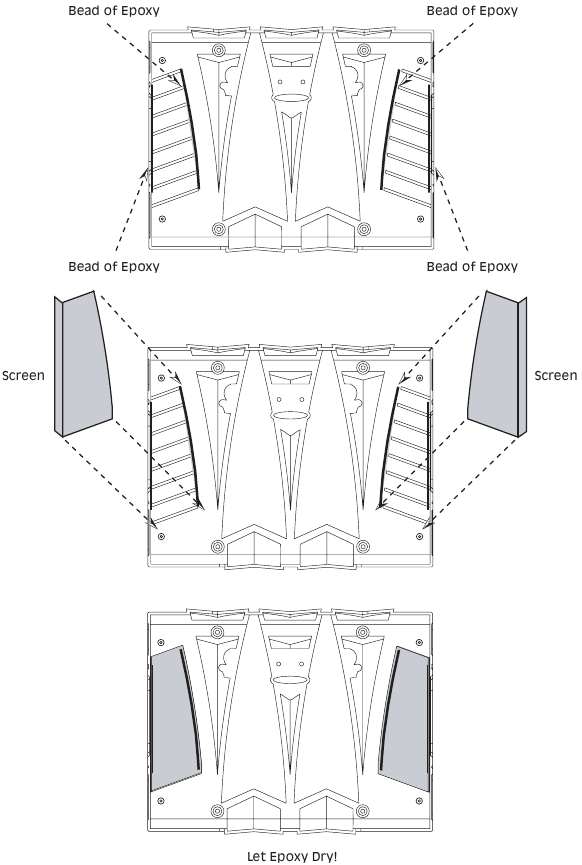

Schermmontage

Voor aangepaste installaties bieden we ongelakte versterkerkappen. Ze moeten worden geverfd of aangepast aan uw behoeften voordat u de schermen monteert. Om het scherm op de kap te monteren, moet u een kleefmiddel gebruiken. Een gewone 5-minuten epoxy is voldoende. Breng een rand Epoxy aan op de binnenkant van de kap en een rand op de zijwand van de kap. Wacht tot het volledig droog is voordat u de kap op de versterker monteert. Zie bovenstaand diagram.

Externe basniveau regeling

Bij gebruik van de externe basniveau regeling heeft u de mogelijkheid om het niveau van de subs vanaf de bestuurdersstoel te regelen. Om de controller te monteren, schroeft u eenvoudigweg de metalen beugel op de gekozen locatie en schuift u de behuizing op de beugel totdat deze op zijn plaats klikt. Leid de kabel van de controller naar het juiste jack op het versterker chassis. Opmerking: het maximale niveau dat de externe basniveau regeling zal bereiken, is afhankelijk van waar de versterking op het versterker chassis is ingesteld. Dit betekent dat als de versterker versterking op de helft staat, de controller beperkt is tot die instelling voor het volume. Hieronder volgen twee voorbeelden van het gebruik van één controller om meer dan één versterker te bedienen. Wordt geleverd met een snoer van 7,6 m, genoeg voor elke installatie.
Onthoud dat de externe basniveau regeling alleen werkt als de versterker in de LO-doorgangmodus staat en alleen AMP 2 op de 4-kanaals modellen regelt.

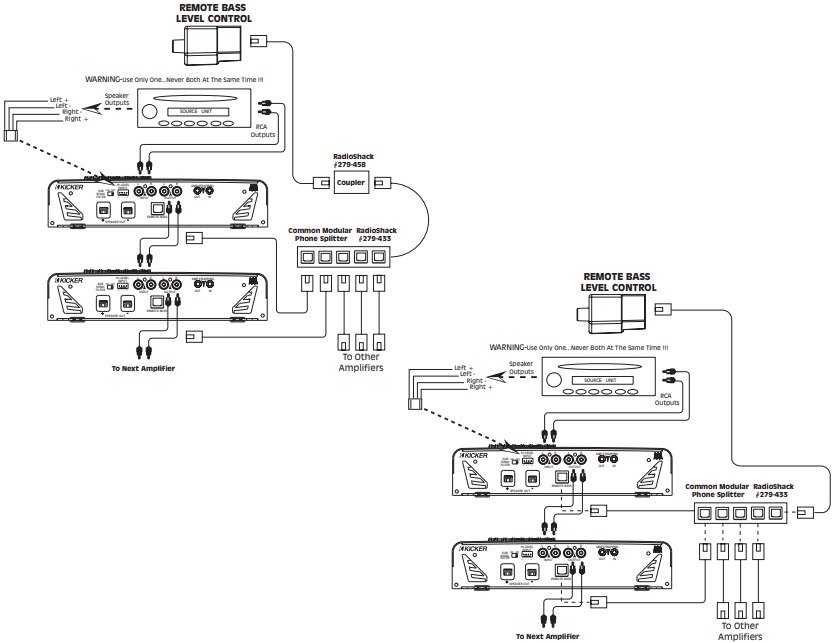

Hier zijn enkele voorbeelden van het gebruik van de adapters om meer dan één versterker aan te sluiten op één externe basniveau regeling. Beide manieren werken, u moet alleen beslissen welke het beste bij uw behoeften past.

Eenheidsbediening aanpassen

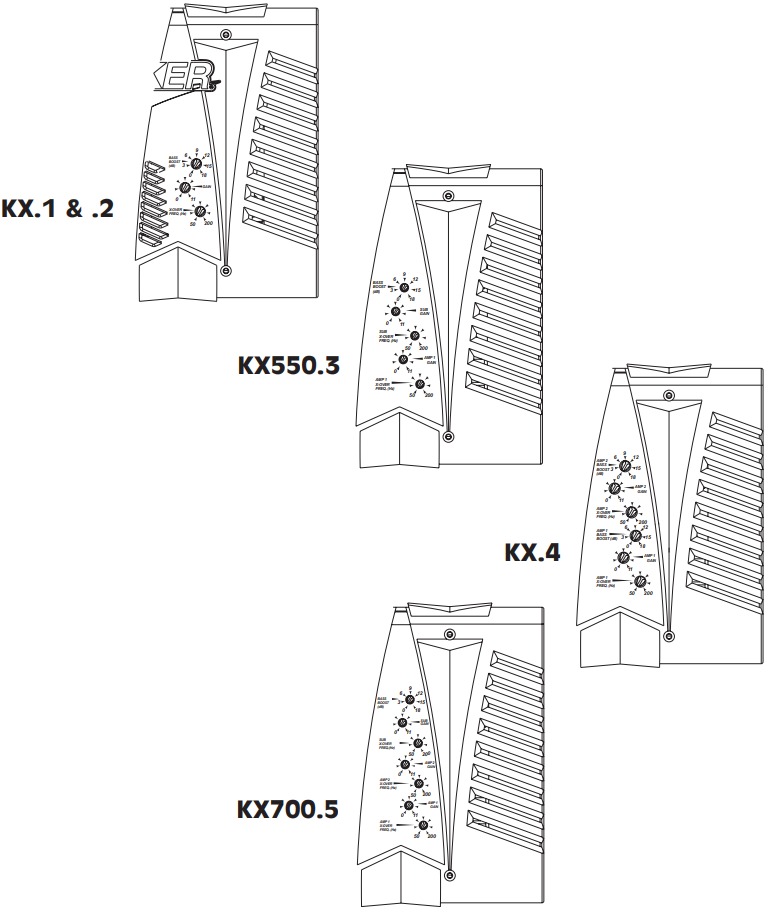

Op uw Kicker-versterker bevinden zich draaiknoppen bovenop en schakelaars op het eindpaneel. Deze bedieningselementen zorgen voor de betrouwbaarheid en prestaties van de versterker, dus ze moeten correct worden ingesteld. Afhankelijk van de KX-versterker die u gebruikt, varieert het aantal draaiknoppen aan de bovenkant.

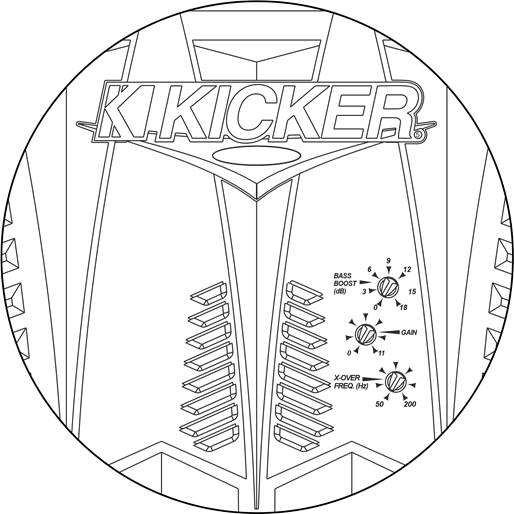

VOORDAT U HET SYSTEEM VOOR DE EERSTE KEER INSCHAKELT, ZORG ERVOOR DAT DE DRAAIKNOPPEN BOVEN OP DE VERSTERKER VOLLEDIG TEGEN DE KLOK IN ZIJN GEDRAAID!

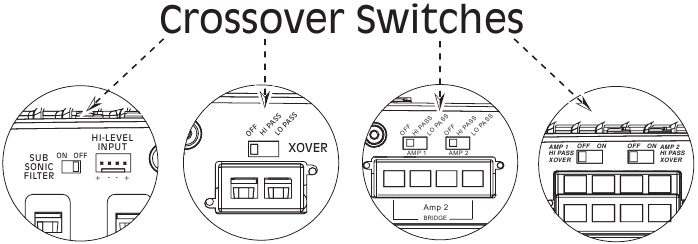

CROSSOVERSCHAKELAARS

VERANDER NOOIT DE CROSSOVER-SCHAKELAARINSTELLING TERWIJL HET SYSTEEM AAN STAAT!

De schakelaars op het eindpaneel naast de RCA-aansluitingen zijn voor het instellen van de interne crossover. In de OFF (UIT) stand geeft de versterker een volledig bereikssignaal door aan de luidsprekers. Gebruik de LO PASS (LAAG DOORLAAT) stand bij aansluiting op een subwoofer. De HI PASS (HOOG DOORLAAT) of ON (AAN) stand moet worden geselecteerd bij aansluiting op luidsprekers waarvan u niet wilt dat ze sub-bas informatie ontvangen.

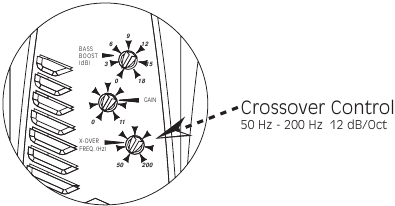

Crossover-regeling

Waar u de crossover instelt is erg subjectief en kan worden afgestemd op uw luistervoorkeur of luidsprekervereiste. Als de versterker kleine luidsprekers aanstuurt (crossover ingesteld op HI PASS of ON), is de neiging om de frequentie hoger in te stellen om te voorkomen dat de lage frequenties de luidspreker beschadigen. Als de versterker grote subwoofers aanstuurt (crossover ingesteld op LO PASS), is de neiging om de crossover-frequentie laag in te stellen. Dit zijn slechts richtlijnen, omdat het instellen van de juiste frequentie afhangt van de voorkeuren van de luisteraar. Wat voor de een goed klinkt, klinkt misschien niet goed voor de ander. De volgende richtlijnen zouden u een goed begrip moeten geven voor het werken met onze versterkers.

HI PASS
Bij gebruik van de versterker om hoge en middenbereiksluidsprekers aan te sturen, moet u de schakelaar instellen op HI PASS of ON, afhankelijk van het versterkermodel.
Bij gebruik van de versterker om 4" luidsprekers of kleiner aan te sturen, wordt een crossover-punt van 150 Hz of hoger aanbevolen. Bij gebruik van de versterker om 5" - 6" luidsprekers aan te sturen, wordt een crossover-punt van 80 Hz of hoger aanbevolen. Eenmaal ingesteld, luister naar materiaal dat u kent voordat u wijzigingen aanbrengt.

LO PASS
Bij gebruik van de versterker om woofers aan te sturen, moet de schakelaar worden ingesteld op LO PASS
Hoewel het erg subjectief is, wordt bij gebruik van 8" woofers of kleiner een crossover-punt van 150 of lager aanbevolen. Bij gebruik van 10" woofers of groter heeft een crossover-punt onder de 100 meestal de voorkeur. Als u goede midbass-drivers gebruikt (zoals de NIEUWE RMB6 of RMB8), zorgt een lagere crossover-frequentie ervoor dat 12" of grotere woofers schoner klinken.

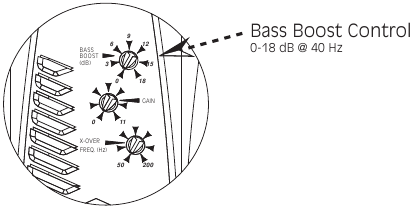

Bass Boost

De BASS BOOST-regeling is ontworpen om u een verhoogde output te geven bij 40 Hz. De instelling voor deze regeling is subjectief, maar als u hem hoger zet, moet u teruggaan en de versterkingsregeling aanpassen om clipping van de versterker te voorkomen.
Afhankelijk van de limieten van het systeem of de limieten van de woofers, geeft de BassBoost Control uw systeem die extra kick. Het biedt tot 18 dB boost @ 40 Hz, waardoor uw systeem meer dan zal POUND!

VERSTERKINGSREGELING

Onthoud dat de versterkingsregeling geen volumeregeling is, deze stemt de output van de head-unit af op het ingangsniveau van de versterker en moet correct worden aangepast voor de beste prestaties. Helemaal omhoog of omlaag is niet noodzakelijkerwijs het beste. Zet de head-unit op ongeveer 3/4 volume. (bijv. Als de head-unit tot 30 gaat, zet hem dan op 25.) Draai vervolgens (met de klok mee) de versterking op de versterker langzaam omhoog totdat u hoorbare vervorming kunt horen en draai hem vervolgens iets omlaag. Pas eerst AMP 1 aan en ga vervolgens verder met AMP 2 indien van toepassing. AMP 2 moet met hetzelfde proces worden aangepast. Indien van toepassing, wordt de SUB-versterker vervolgens aangepast. Als de Bass Boost is aangepast, moet de SUB-versterkerversterking opnieuw worden aangepast om ervoor te zorgen dat de versterker niet clipt.

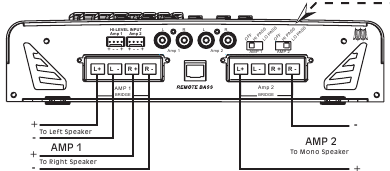

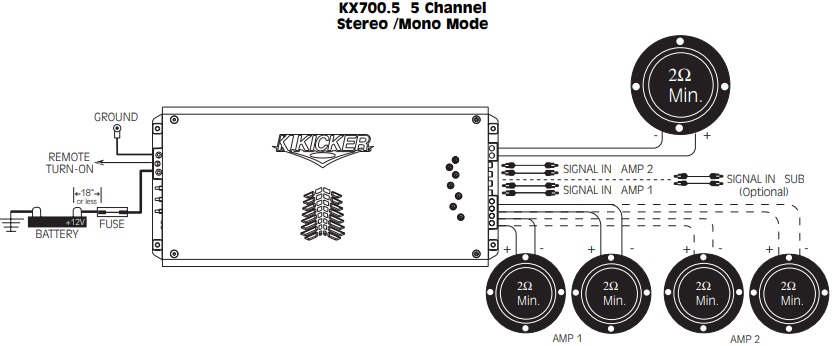

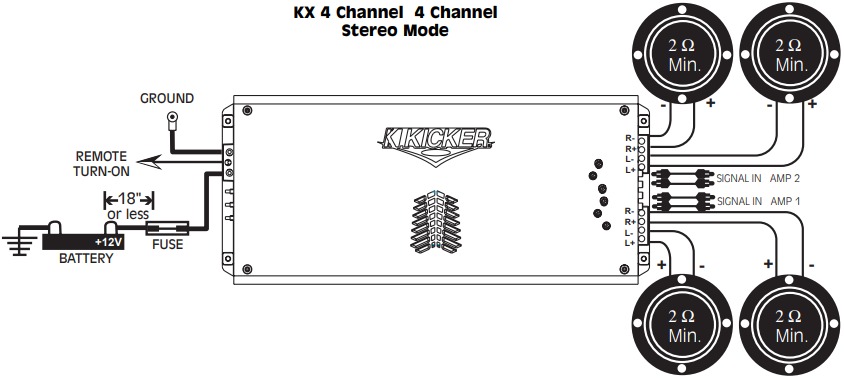

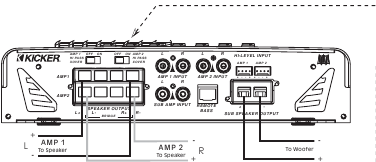

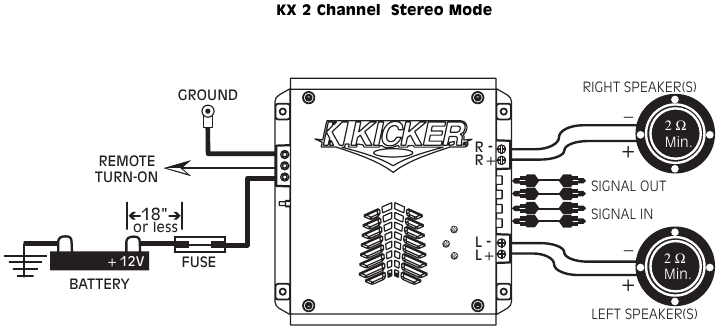

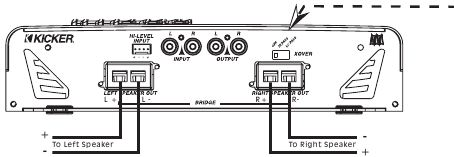

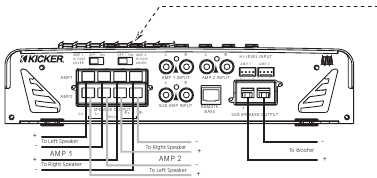

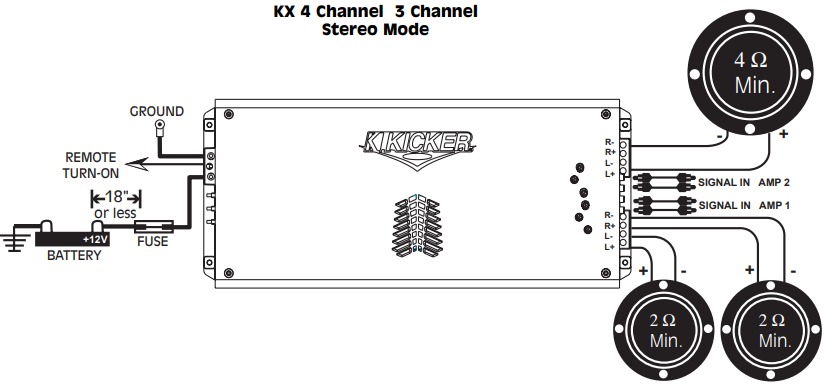

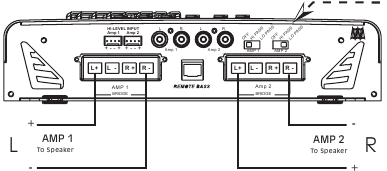

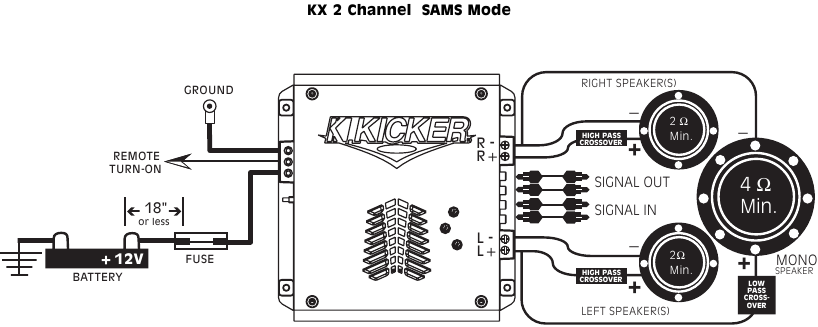

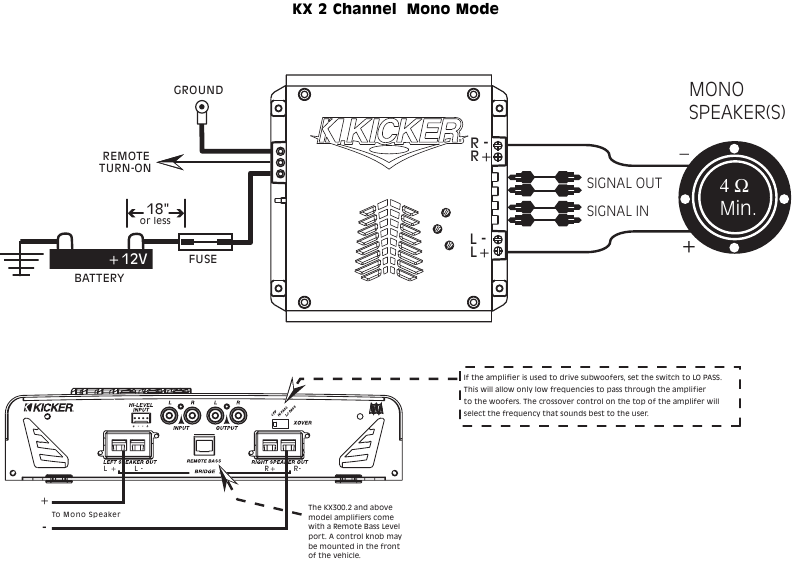

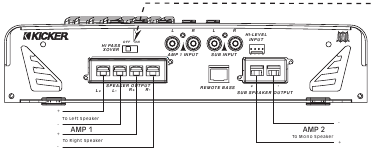

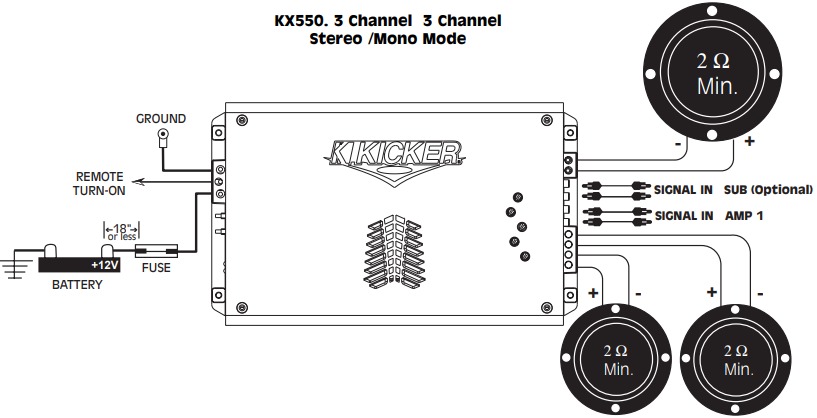

Systeemdiagrammen

Wanneer de versterker luidsprekers aanstuurt die geen crossover vereisen, kan de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output.
OF...
Als de versterker luidsprekers aanstuurt die wel een crossover vereisen, zet dan de schakelaar op HI PASS. Hierdoor kunnen alleen hoge frequenties via de versterker naar de luidsprekers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.

Wanneer de versterker luidsprekers aanstuurt in de bovenstaande configuratie, moet de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output. De luidsprekers hebben passieve crossovers nodig om goed te functioneren. In de eenvoudigste vorm heeft de subwoofer een spoel nodig en de hoge- en middentonenluidsprekers een condensator. Deze componenten zorgen ervoor dat de luidsprekers in een speciaal frequentiebereik spelen voor de beste geluidskwaliteit.

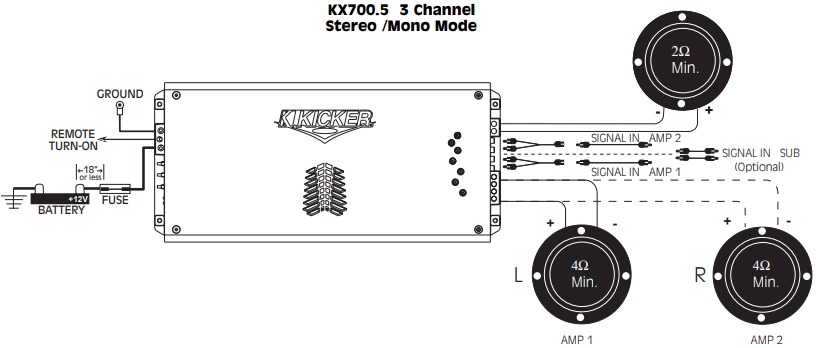

Wanneer AMP 1 of AMP 2 luidsprekers aanstuurt die geen crossover vereisen, kan de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output.
OF...
Als AMP 1 of AMP 2 luidsprekers aanstuurt die wel een crossover vereisen, zet dan de schakelaar op HI PASS. Hierdoor kunnen alleen hoge frequenties via de versterker naar de luidsprekers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.

Wanneer AMP 1 luidsprekers aanstuurt die geen crossover vereisen, kan de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output.
OF...
Als AMP 1 luidsprekers aanstuurt die wel een crossover vereisen, zet dan de schakelaar op HI PASS. Hierdoor kunnen alleen hoge frequenties via de versterker naar de luidsprekers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.
EN...
Als AMP 2 wordt gebruikt om subwoofers aan te sturen, zet dan de schakelaar op LO PASS. Hierdoor kunnen alleen lage frequenties via de versterker naar de woofers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.

Als AMP 1 of AMP 2 wordt gebruikt om subwoofers aan te sturen, zet dan de schakelaar op LO PASS. Hierdoor kunnen alleen lage frequenties via de versterker naar de woofers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.
LET OP:
* De LINKER-ingang moet worden gesplitst en met een Y-adapter naar de L & R Amp 1-ingangen worden geleid.
* De RECHTER-ingang moet worden gesplitst en met een Y-adapter naar de L & R AMP 2-ingangen worden geleid.

Wanneer AMP 1 luidsprekers aanstuurt die geen crossover vereisen, kan de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output.
OF...
Als AMP 1 luidsprekers aanstuurt die wel een crossover vereisen, zet dan de schakelaar op ON. Hierdoor kunnen alleen hoge frequenties via de versterker naar de luidsprekers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.
EN...
AMP 2 wordt gebruikt om subwoofers aan te sturen. De crossover heeft geen AAN- of UIT-schakelaar. Hierdoor kunnen alleen lage frequenties via de versterker naar de woofers worden doorgelaten. Met de crossover-regeling bovenop de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.

Wanneer AMP 1 of AMP 2 luidsprekers aanstuurt die geen crossover vereisen, kan de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output.
OF...
Als AMP 1 of AMP 2 luidsprekers aanstuurt die wel een crossover vereisen, zet dan de schakelaar op ON. Hierdoor kunnen alleen hoge frequenties via de versterker naar de luidsprekers worden doorgelaten. Met de crossover-regeling boven op de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.
EN...
De SUB AMP wordt gebruikt om subwoofers aan te sturen. Deze heeft geen AAN- of UIT-schakelaar. Hierdoor kunnen alleen lage frequenties via de versterker naar de woofers worden doorgelaten. Met de crossover-regeling boven op de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.

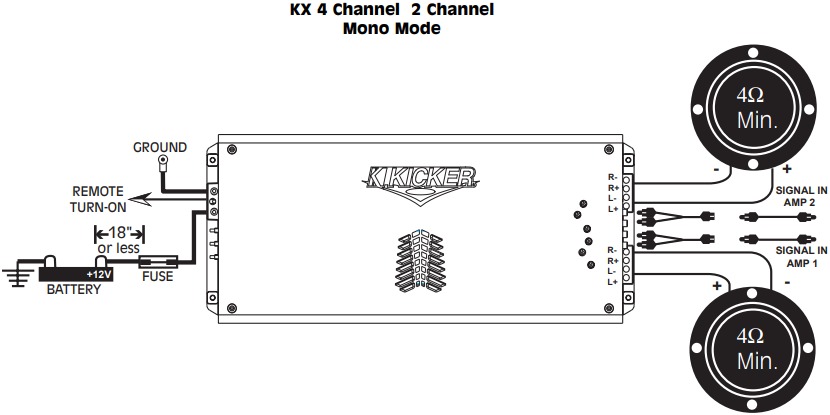

Wanneer AMP 1 en 2 luidsprekers aansturen die geen crossover vereisen, kan de crossover-schakelaar in de stand OFF worden gezet. Hierdoor kunnen de luidsprekers het volledige bereik afspelen en heeft de crossover-regeling boven op de versterker geen effect op de output.
OF...
Als AMP 1 en 2 luidsprekers aansturen die wel een crossover vereisen, zet dan de schakelaar op ON. Hierdoor kunnen alleen hoge frequenties via de versterker naar de luidsprekers worden doorgelaten. Met de crossover-regeling boven op de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.
EN...
De SUB AMP wordt gebruikt om subwoofers aan te sturen. Deze heeft geen AAN- of UIT-schakelaar. Hierdoor kunnen alleen lage frequenties via de versterker naar de woofers worden doorgelaten. Met de crossover-regeling boven op de versterker selecteert u de frequentie die voor de gebruiker het beste klinkt.
LET OP:
* De LINKER-ingang moet worden gesplitst en met een Y-adapter naar de L & R AMP 1-ingangen worden geleid.
* De RECHTER-ingang moet worden gesplitst en met een Y-adapter naar de L & R AMP 2-ingangen worden geleid.

Het subsonische filter is handig wanneer de gebruiker niet wil dat schadelijke lage frequenties (onder 25 Hz) via de woofers worden afgespeeld. Met de schakelaar in de stand ON is het subsonische filter ingeschakeld. Met de schakelaar in de stand OFF is het subsonische filter niet ingeschakeld en zijn de woofers niet beschermd.
OPMERKING: Een subsonisch filter is erg belangrijk bij het gebruik van geventileerde of gepoorte boxontwerpen!

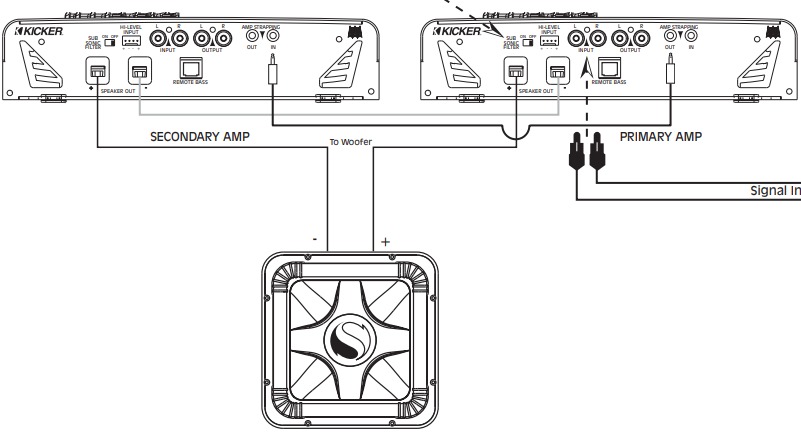

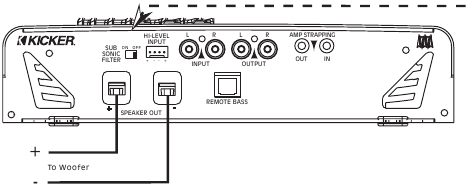

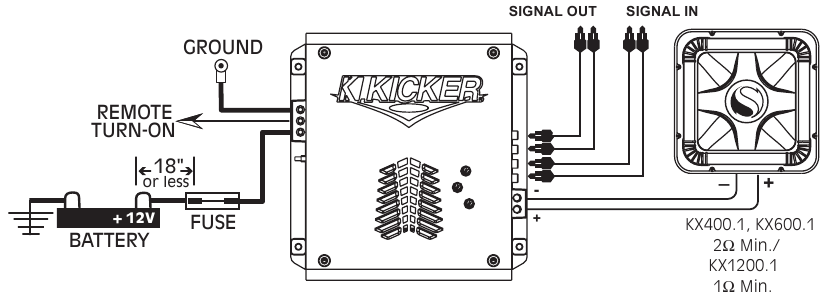

KX.1 monoversterker strapping

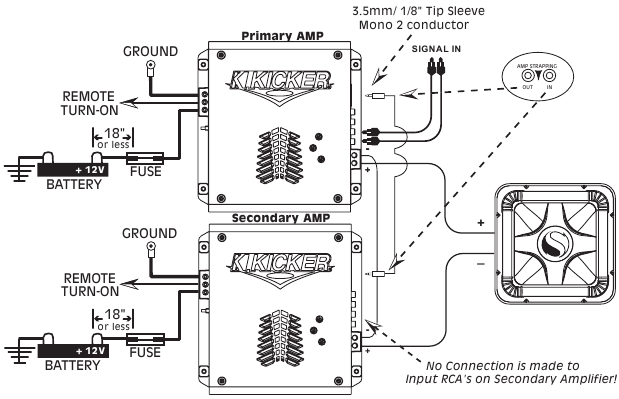

Een van de gloednieuwe functies van de KX-monoversterkers is de mogelijkheid om twee versterkers aan elkaar te "strappen". Met behulp van de meegeleverde kabel [een langere kan worden gekocht bij Radio Shack (model # 42-2420)] kunnen de twee versterkers aan elkaar worden gekoppeld. Dit verdubbelt effectief de hoeveelheid vermogen die naar de woofer(s) gaat. Hoe kun je dit doen? Het is simpel. Ten eerste moet je twee versterkers hebben. Duh! Laten we de eerste versterker de Primaire versterker noemen en de andere versterker de Secundaire versterker. De monokabel moet worden aangesloten op de strapping-aansluiting met het label OUT op de Primaire versterker, en het andere uiteinde moet worden aangesloten op de strapping-aansluiting op de Secundaire versterker met het label IN. Dat is het voor de speciale kabel. De volgende stap is de luidsprekerkabel. De positieve draad op de luidspreker moet worden aangesloten op de positieve aansluiting op de primaire versterker, terwijl de negatieve luidsprekeraansluiting moet worden aangesloten op de positieve luidsprekeraansluiting op de secundaire versterker. De negatieve aansluiting van elke versterker moet rechtstreeks met een draad worden verbonden en moet minimaal 16 gauge zijn. Elke versterker mag niet minder dan 2 ohm (KX400.1, KX600.1) of 1 ohm (KX1200.1) zien. Strap alleen twee dezelfde modellen aan elkaar! Gebruik niet meer dan één strapping-aansluiting tegelijk op de versterker! Wanneer gestrapt, worden de bedieningselementen van de secundaire versterker omzeild.

Minimale impedantie per versterker die moet niet minder dan 2 ohm zijn voor KX400.1 en KX600.1 en 1 ohm voor de KX1200.1!!!
DUS...
Woofer of woofers minimale impedantie moet niet minder dan 4 ohm zijn voor de KX400.1, KX600.1 en 2 ohm voor de KX1200.1!!!

Het subsonische filter is handig wanneer de gebruiker niet wil dat schadelijke lage frequenties (onder 25 Hz) via de woofers worden afgespeeld. Met de schakelaar in de stand ON is het subsonische filter ingeschakeld. Met de schakelaar in de stand OFF is het subsonische filter niet ingeschakeld en zijn de woofers niet beschermd.
OPMERKING: Een subsonisch filter is erg belangrijk bij het gebruik van geventileerde of gepoorte boxontwerpen!

Formules

De wet van Ohm

E = I X R
Waar:
E = Spanning (Volt)
I = Stroom (Ampère)
R = Weerstand (Ohm of Ω)

Formulevariaties:
I = E / R
R = E / I

Vermogensformule

P = I X E
Waar:
P = Vermogen (Watt)
I = Stroom (Ampère)
E = Spanning (Volt)

Formulevariaties:
I = P / E
E = P / I P = I²X R
P = E²/R

Pas de getallen uit de bovenstaande formules toe op de vermogensdraadberekening om de minimale draaddikte te bepalen om de versterker op de juiste manier van stroom te voorzien.

Vermogenskabelberekening

(Totaal RMS-vermogen in 4Ω) x 2 = (Totaal ingangsvermogen [Watt])

= (Maximale ingangsstroom [Ampère])

Voorbeeld: Versterker met een vermogen van 100 watt per kanaal in 4Ω
200 x 2 = 400 Watt (Totaal ingangsvermogen)
400 Watt / 12,5 Volt = 32 ampère (Totale maximale stroomafname)
Gebruik deze waarde van de stroomafname om de draaddikte te bepalen aan de hand van de onderstaande tabel.

BEPERKTE GARANTIE VOOR ELEKTRONICA

WAT TE DOEN ALS U GARANTIE OF SERVICE NODIG HEEFT
Als het nodig is om defecte goederen terug te sturen, belt u de klantenservice van Kicker op (405)6248510 voor een Return Authorization (RA)-nummer. Verpak alle defecte artikelen in de originele verpakking of in een verpakking die transportschade voorkomt, en stuur ze terug naar
Stillwater Designs, 5021 North Perkins Road, Stillwater, OK 74075

Vragen kunnen worden gericht aan de klantenservice van Kicker op (405)624-8510.

INTERNATIONALE GARANTIE
Neem contact op met uw internationale Stillwater Designs-dealer of -distributeur voor specifieke procedures voor het garantiebeleid van uw land.
Postbus 459 • Stillwater, Oklahoma 74076 • V.S. • 405 624-8510
www.Kicker.com
