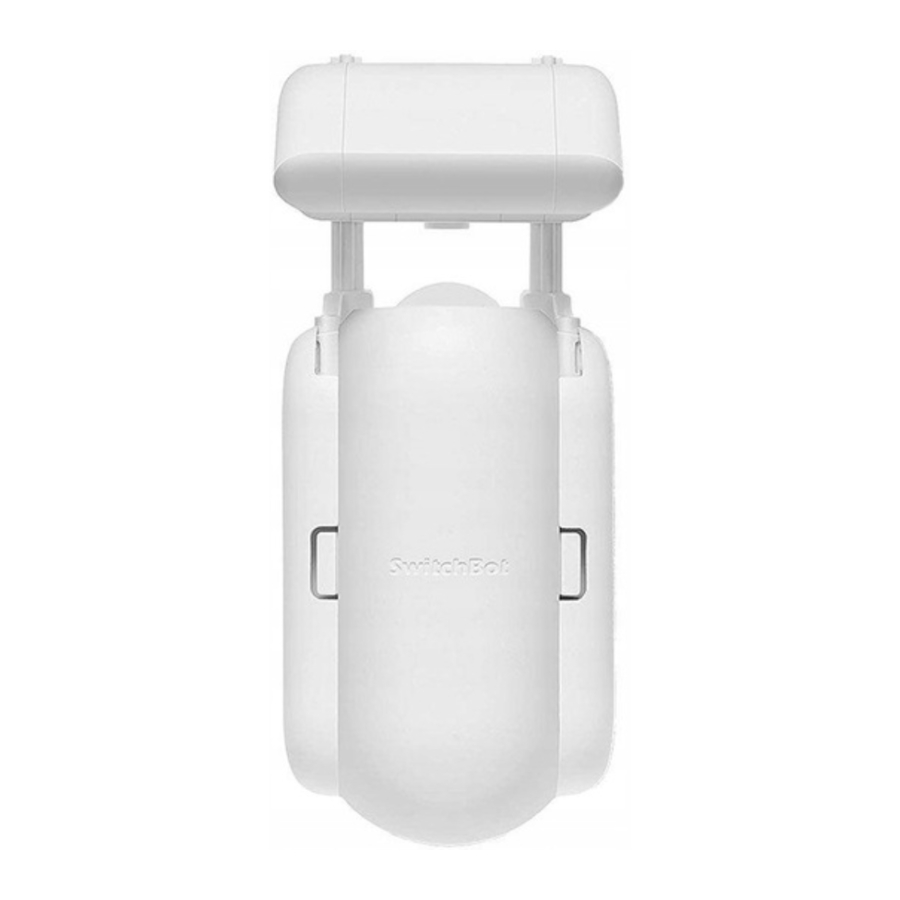

SwitchBot Curtain, W0701600 Handleiding

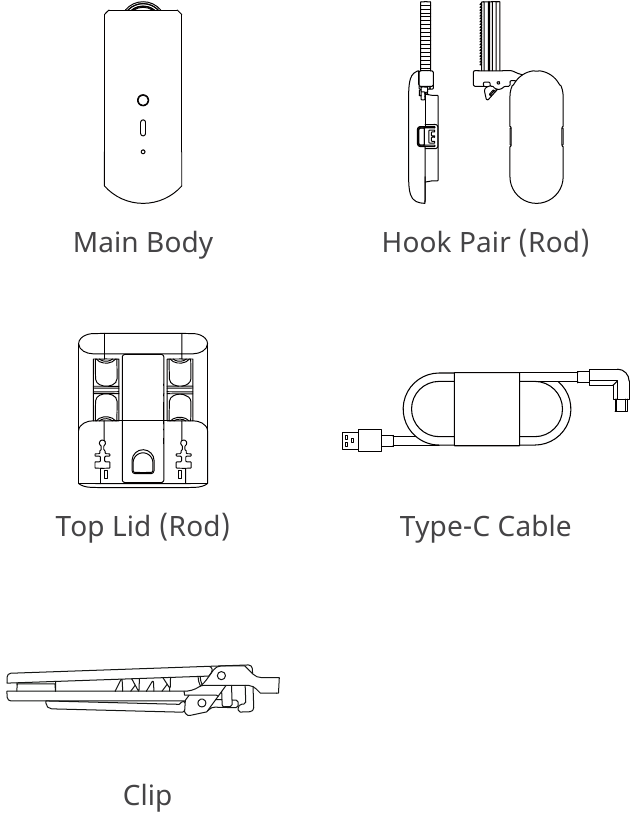

In de doos

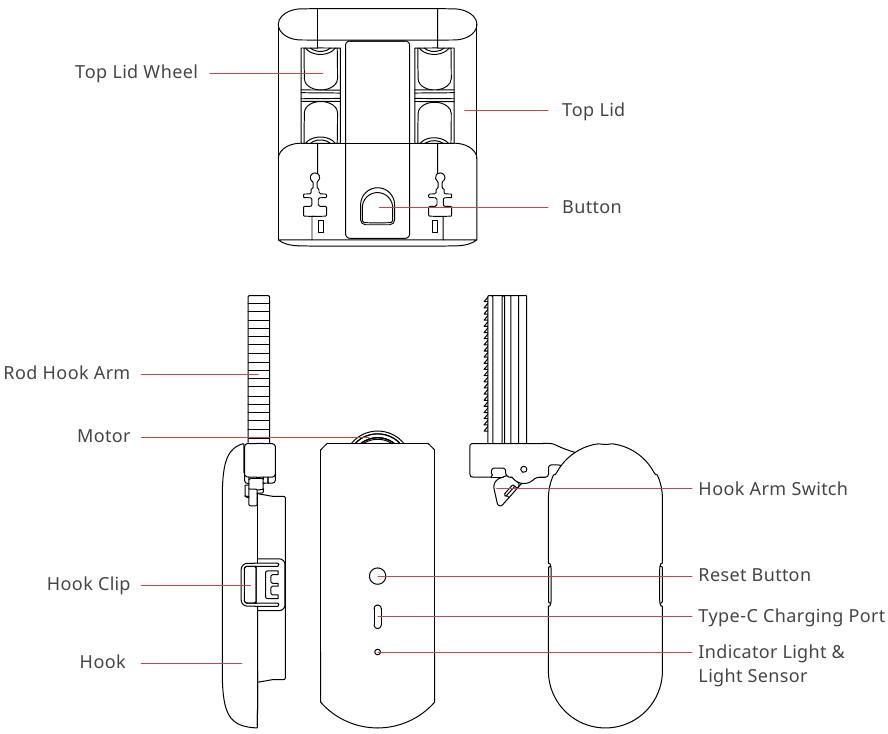

Apparaatinstructie
Wat je nodig hebt voor de installatie
- Een compatibele telefoon of tablet met Bluetooth 4.2 of hoger
- Download de SwitchBot-app
- Een SwitchBot-account
- Wi-Fi als je de cloudservice wilt inschakelen
- Laad de Curtain ongeveer 4 uur op
App Store
Google play
Installatie
Apparaat toevoegen

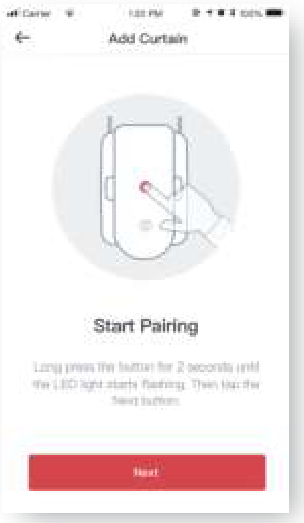

Nadat u de app hebt gedownload, gaat u naar Apparaat toevoegen in het menu aan de linkerkant. Selecteer vervolgens Gordijn.
Volg de instructies in de app en voeg uw apparaat toe.

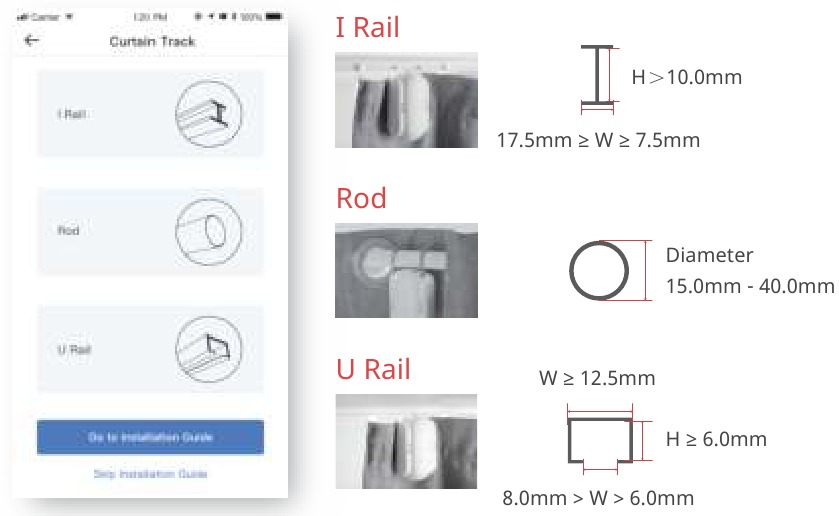

Selecteer de juiste gordijnrail

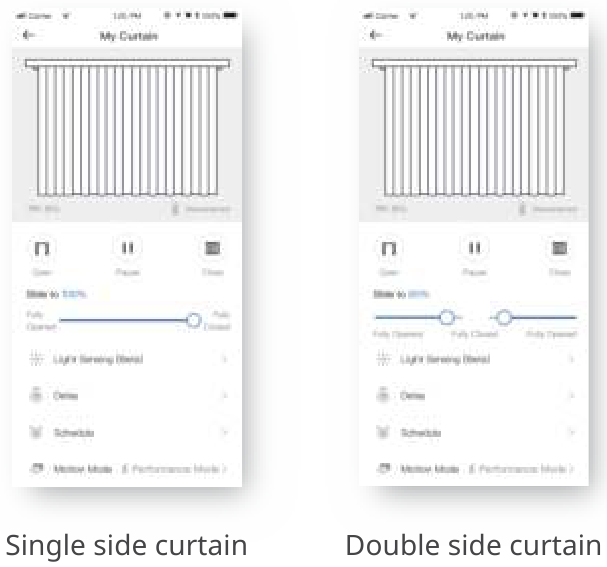

Selecteer de openingsmodus

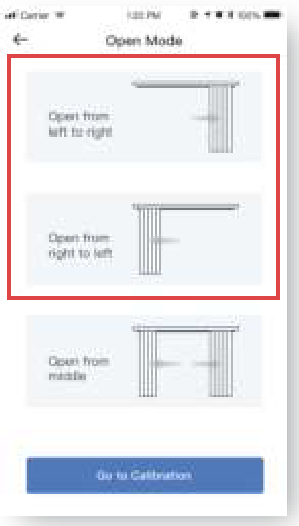

Voor gordijnen met één zijde tikt u op "Open van rechts naar links" of "Open van links naar rechts", afhankelijk van de manier waarop u uw gordijn wilt openen.

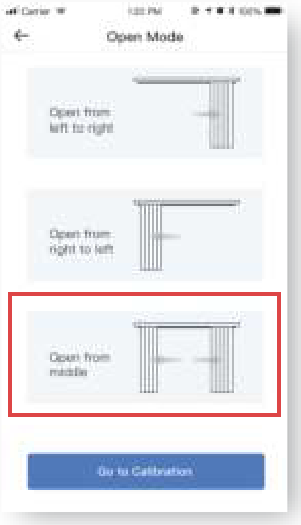

Voor gordijnen met dubbele zijde tikt u op "Openen vanuit het midden".
Installeren op uw apparaat
Retrofitting is eenvoudig met SwitchBot Curtain. Het duurt slechts enkele seconden om uw bestaande gordijnen slim te maken. Het is eenvoudig en intuïtief met onze app-instructie.
De onderdelen aanpassen

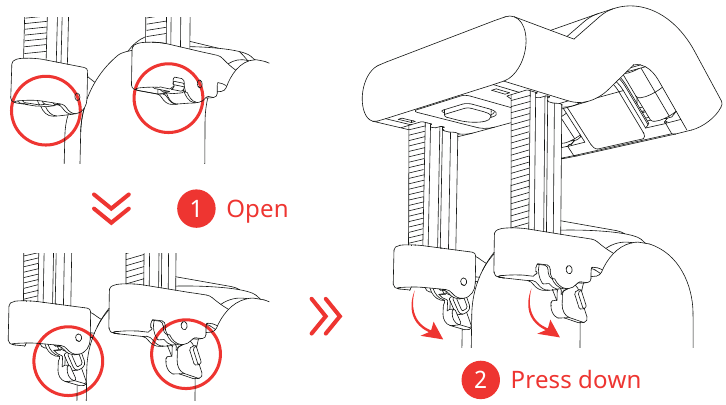

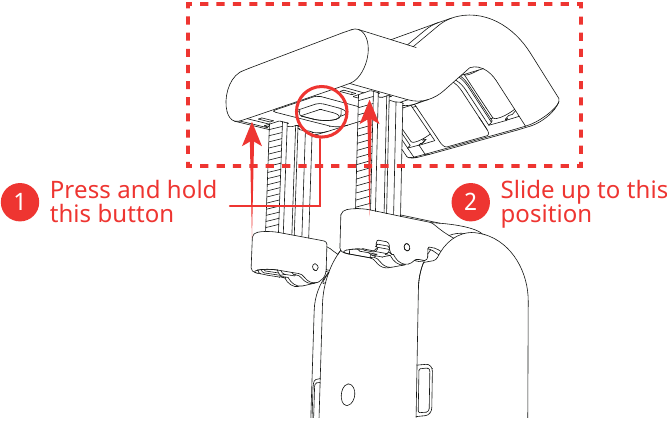

Wanneer het bovenste deksel is verbonden met de haakarmen, drukt u op de knop en houdt u deze ingedrukt en schuift u het bovenste deksel omhoog naar de bovenste positie van de haakarmen.

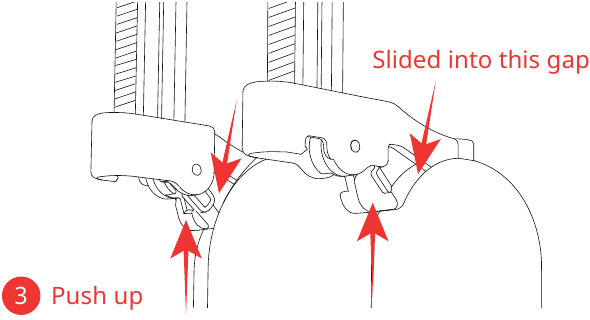

Houd de hoofdbehuizing met beide handen vast en plaats uw duimen tegen de haakarmschakelaars. Druk de schakelaars omlaag en duw ze langzaam omhoog totdat de schakelaars in de openingen schuiven.
Gordijnen met ringen

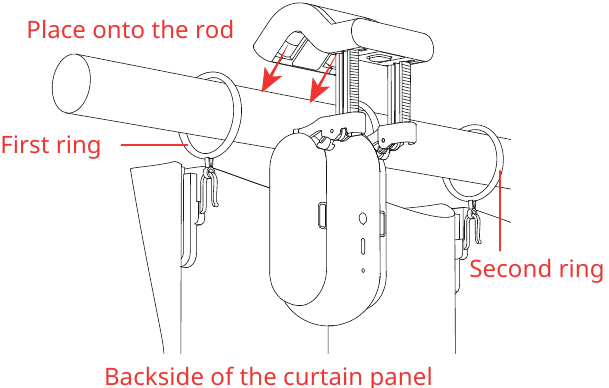

Sluit het gordijn. Plaats het gordijn vervolgens op de roede tussen de eerste en de tweede ring achter het paneel.

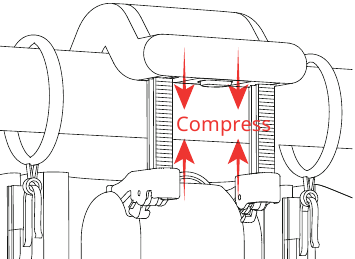

Knijp de ruimte tussen het bovenste deksel en de motor zo veel mogelijk samen.

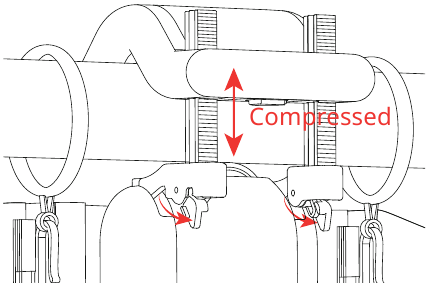

De haakarmschakelaars springen vanzelf los wanneer het bovenste deksel en de motor stevig aan de roede zijn bevestigd. Verberg ze in de sleuven.

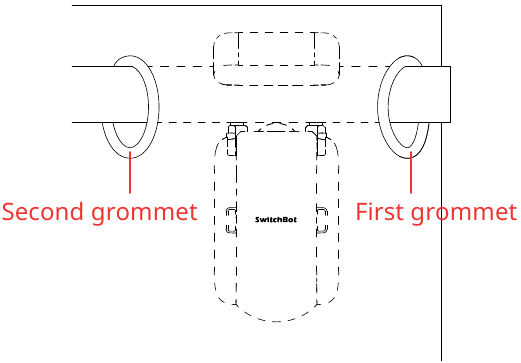

Installatie voltooid. Het gordijn moet achter het paneel worden verborgen.
Gordijnen met zeilringen

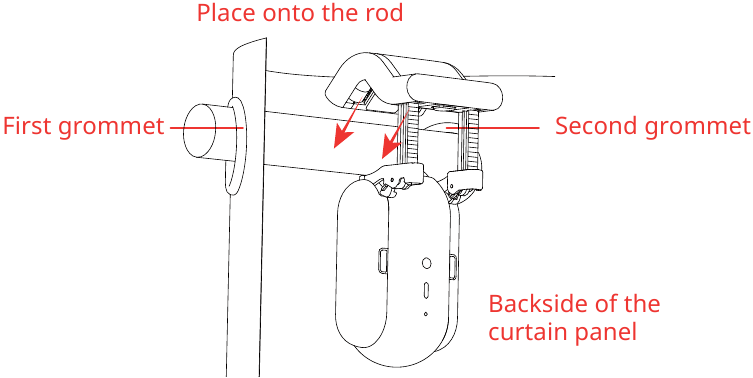

Sluit het gordijn. Plaats het gordijn vervolgens op de roede tussen de eerste en de tweede zeilring achter het paneel.

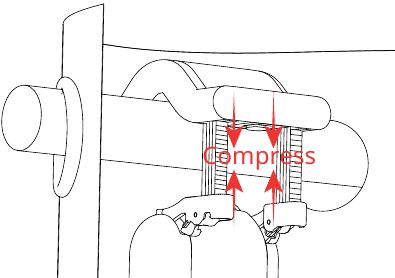

Knijp de ruimte tussen het bovenste deksel en de motor zo veel mogelijk samen.

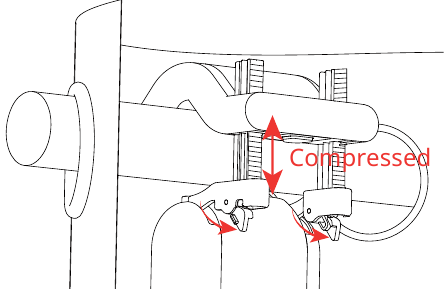

De haakarmschakelaars springen vanzelf los wanneer het bovenste deksel en de motor stevig aan de roede zijn bevestigd. Verberg ze in de sleuven.
Installatie voltooid. Het gordijn moet achter het paneel worden verborgen.
Gordijnen met lussen

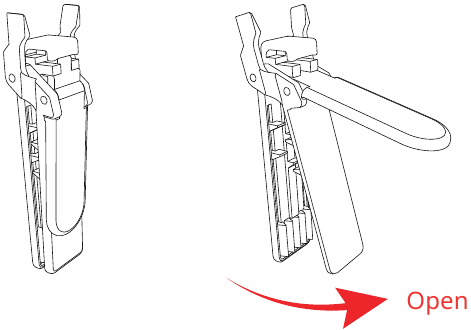

Pak de clips die in de doos zitten.

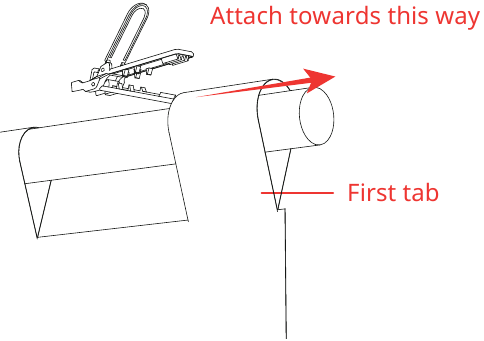

Bevestig een clip aan de eerste lus.
Bevestig clips op elke andere lus.

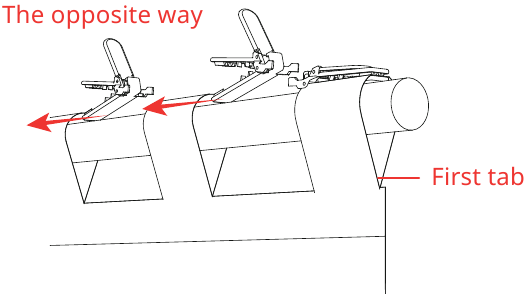

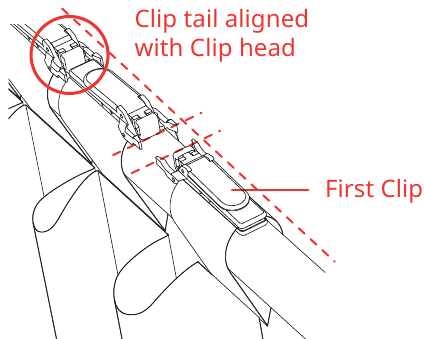

Alle andere clips moeten op de tegenovergestelde manier worden bevestigd aan de eerste clip. Zorg ervoor dat alle clips bovenop de roede zitten en op elkaar zijn uitgelijnd. Vanaf de tweede clip moet de staart van de ene clip de kop van de volgende clip kunnen raken.

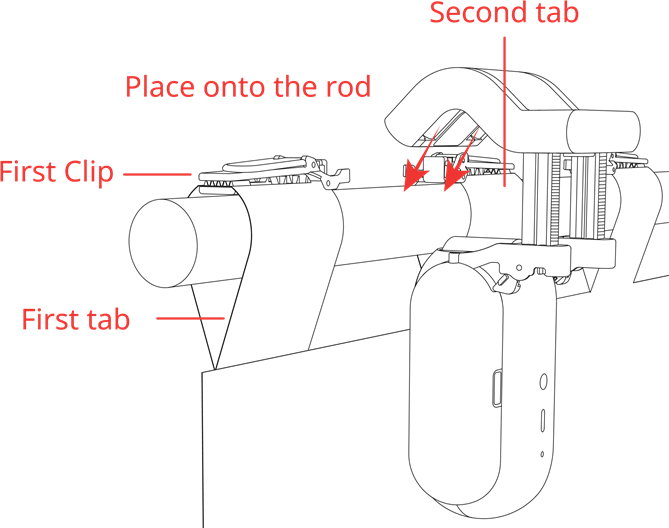

Plaats het gordijn op de roede tussen de eerste en de tweede lus achter het paneel.

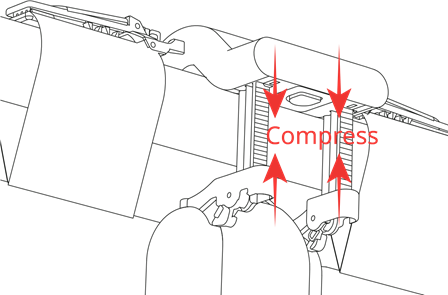

Knijp de ruimte tussen het bovenste deksel en de motor zo veel mogelijk samen.

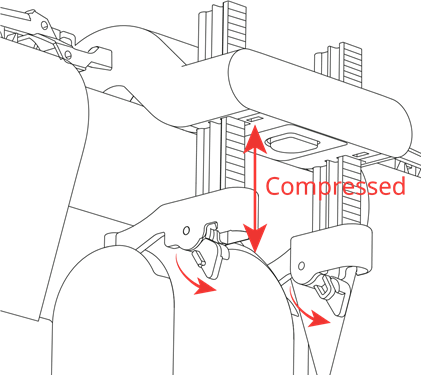

De haakarmschakelaars springen vanzelf los wanneer het bovenste deksel en de motor stevig aan de roede zijn bevestigd. Verberg ze in de sleuven.

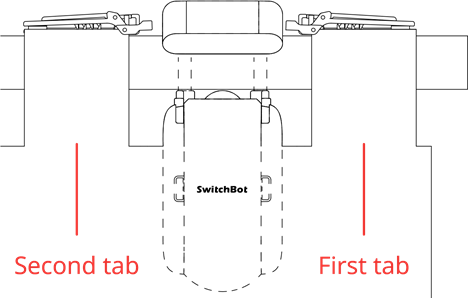

Installatie voltooid. Het gordijn moet achter het paneel worden verborgen.
Gordijnen met tunnelzoom

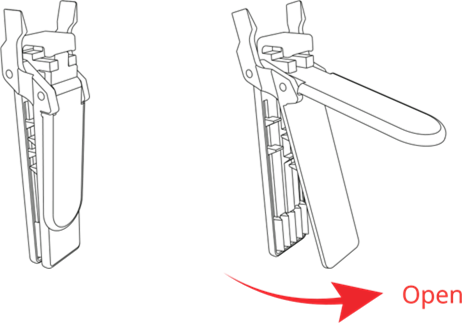

Pak de clips die in de doos zitten.

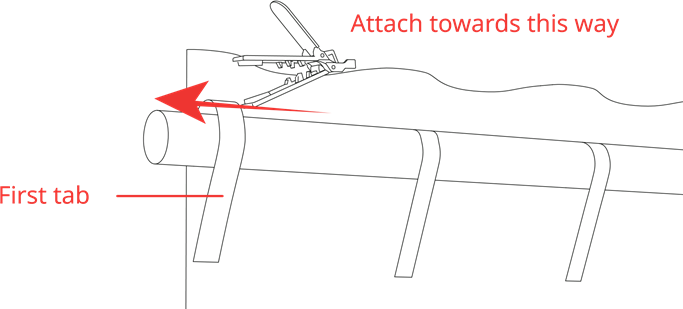

Bevestig een clip aan de eerste lus.
Bevestig clips op elke andere lus.

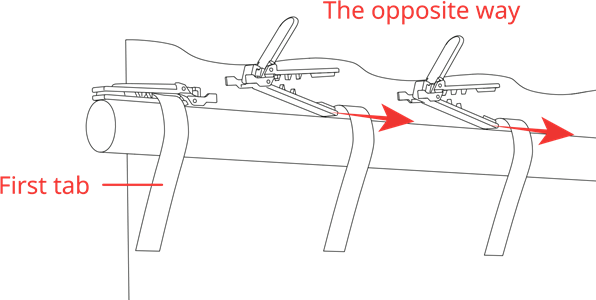

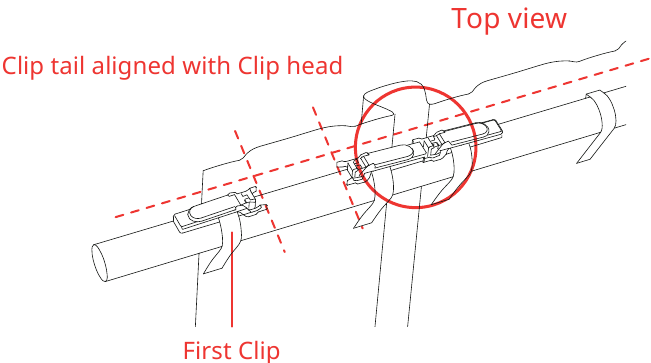

Alle andere clips moeten op de tegenovergestelde manier worden bevestigd aan de eerste clip. Zorg ervoor dat alle clips bovenop de roede zitten en op elkaar zijn uitgelijnd. Vanaf de tweede clip moet de staart van de ene clip de kop van de volgende clip kunnen raken.

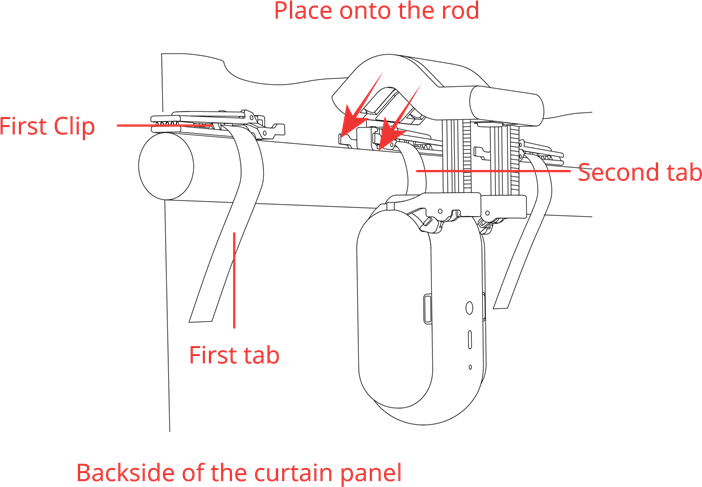

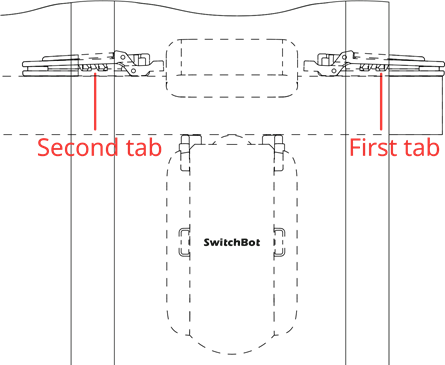

Plaats het gordijn op de roede tussen de eerste en de tweede lus achter het paneel.

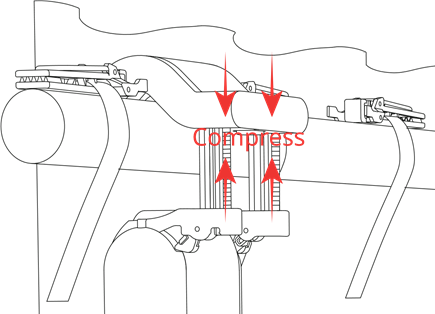

Knijp de ruimte tussen het bovenste deksel en de motor zo veel mogelijk samen.

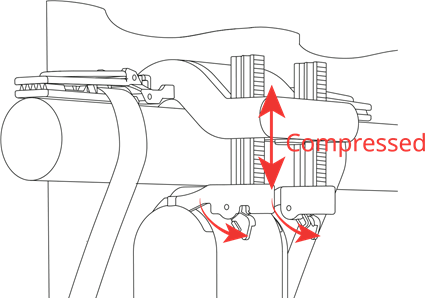

De haakarmschakelaars springen vanzelf los wanneer het bovenste deksel en de motor stevig aan de roede zijn bevestigd. Verberg ze in de sleuven.
Installatie voltooid. Het gordijn moet achter het paneel worden verborgen.
Alternatieve methode voor gordijnen met zeilringen
Dit is een alternatieve methode voor gordijnen met zeilringen wanneer de reguliere methode niet goed werkt. Het vereist meer clips en een speciale plastic strip die bij ons kan worden gekocht.

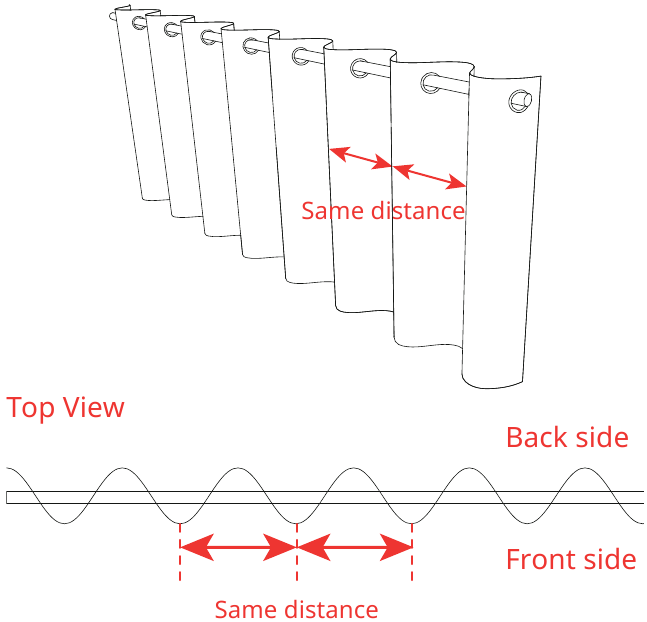

Sluit het gordijn en zorg ervoor dat de afstanden tussen elke vouwlijn ongeveer gelijk zijn.
Pak de plastic strip.

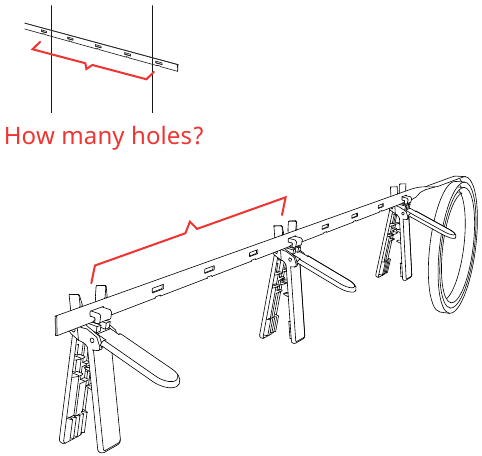

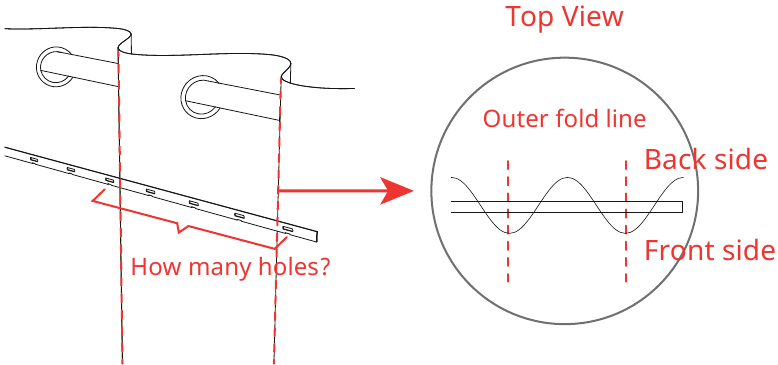

Maak de strip recht en lijn het eerste gat uit met een buitenste vouwlijn. Tel het aantal gaten tussen twee buitenste vouwlijnen en noteer dit aantal.

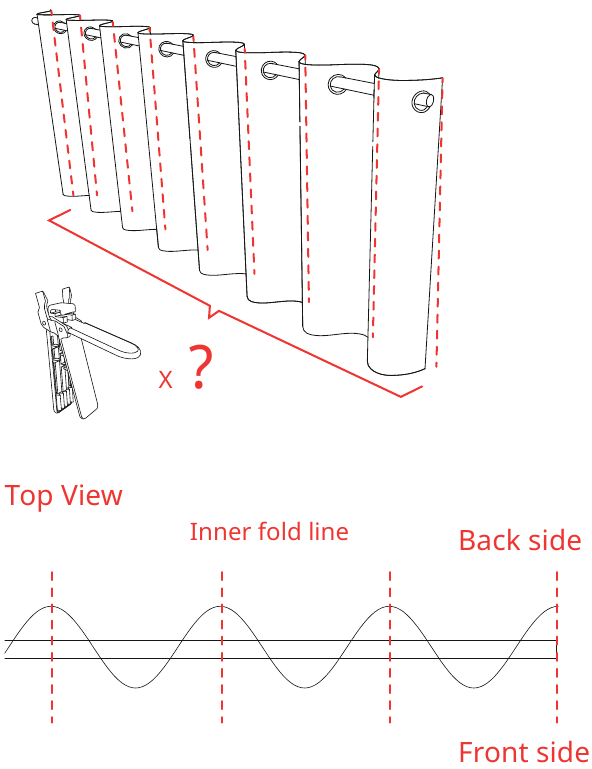

U moet bepalen hoeveel clips u nodig hebt. Tel het aantal binnenste vouwlijnen op het gordijnpaneel. U hebt één clip nodig op elke binnenste vouwlijn.

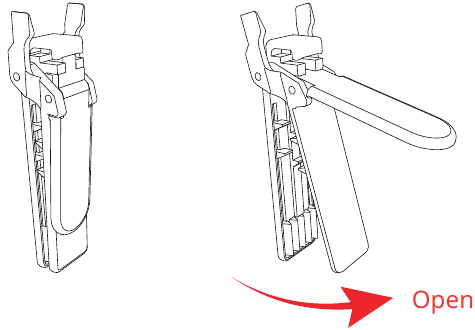

Pak de clips die in de doos zitten.

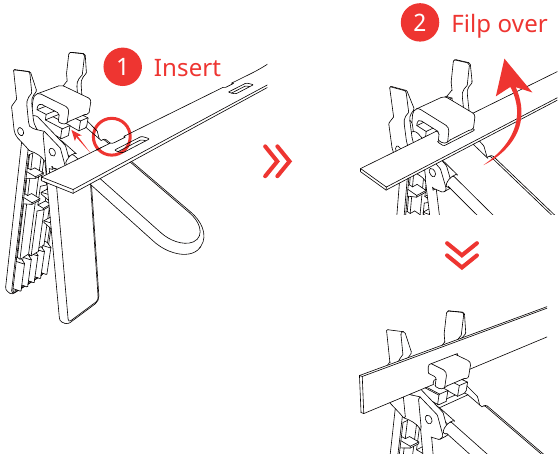

Bevestig een clip aan het uiteinde van de strip. Steek de opening op de strip in de clipkop en draai deze om.
In eerdere stappen hebt u het aantal gaten tussen twee buitenste vouwlijnen geteld. Gebruik dit nummer om de volgende positie op de strip te bepalen waarop u een clip moet bevestigen. Bevestig alle clips op de strip.

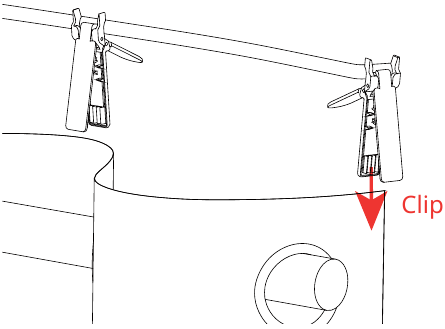

Installeer één clip op elke binnenste vouwlijn van het gordijnpaneel. Houd de strip recht wanneer u de clips installeert.

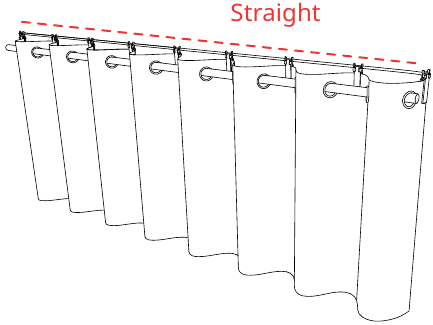

Wanneer u alle clips op het gordijn hebt geïnstalleerd, probeert u het te openen en te sluiten en zorg ervoor dat de strip recht is wanneer deze gesloten is. U kunt de rest van de strip afsnijden of achter het gordijn verbergen.

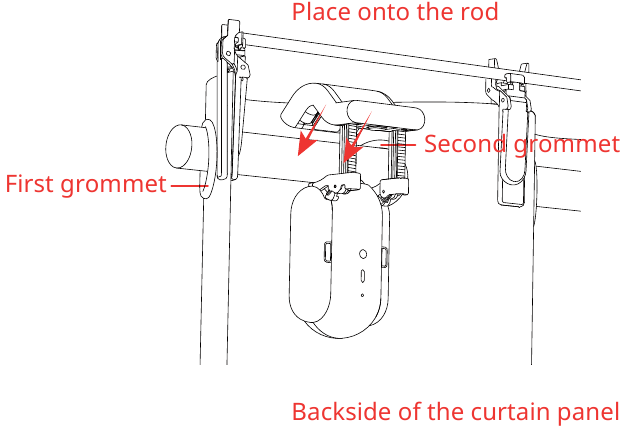

Plaats het gordijn op de roede tussen de eerste en de tweede zeilring achter het paneel.

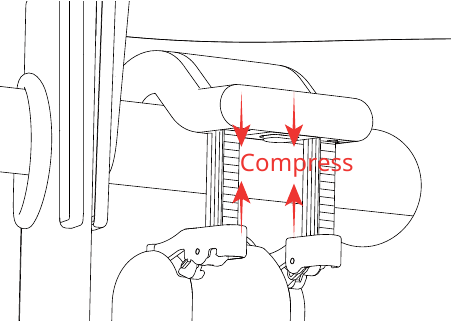

Knijp de ruimte tussen het bovenste deksel en de motor zo veel mogelijk samen.

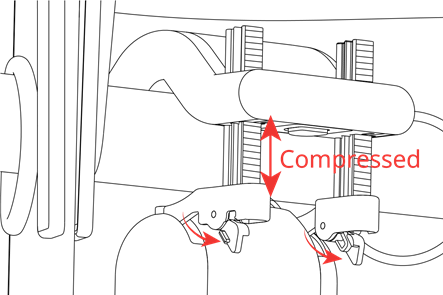

De haakarmschakelaars springen vanzelf los wanneer het bovenste deksel en de motor stevig aan de roede zijn bevestigd. Verberg ze in de sleuven.
Installatie voltooid. Het gordijn moet achter het paneel worden verborgen.
De clip installeren (optioneel)
Als u een dubbelzijdig gordijn gebruikt, hebt u twee SwitchBot Curtains nodig om het vanuit het midden te openen. U kunt ook de hulpclip gebruiken die we leveren om er een enkelzijdig gordijn van te maken, zodat u slechts één SwitchBot Curtain nodig hebt.
Sluit hiervoor het gordijn volledig, zodat de 2 panelen het dichtst bij elkaar staan. Verbind de bovenste delen van de twee panelen met behulp van de clip. Trek het gordijn heen en weer om ervoor te zorgen dat de twee panelen als één geheel bewegen. Vervolgens kunt u in stap 2: Installeren op uw apparaat raadplegen hoe u het gordijn instelt.
Kalibratie
Kalibratie is bedoeld om uw Curtain aan te passen aan uw bestaande gordijnrail. U moet kalibreren voordat u de installatie voltooit of telkens wanneer u de openingsmodus wijzigt. U kunt de kalibratie opnieuw uitvoeren na installatie in de instellingen.
Bediening
Tal van handige manieren om te bedienen, naar uw wens.
Appbediening
Open en sluit het gordijn met uw vingertop. We bieden intuïtieve appbediening voor iOS en Android, met wekelijkse/tweewekelijkse updates op basis van uw feedback. OTA-firmware-update is ook beschikbaar voor een betere gebruikerservaring.
Touch & Go
Zelfs met SwitchBot Curtain zult u waarschijnlijk nog steeds instinctief de gordijnen met de hand openen. Wanneer het voelt dat u aan het gordijn trekt, zal de SwitchBot Curtain in actie komen en het werk voor u doen. We noemen dit Touch & Go.
Spraakbesturing en Home Automation*
Slim wonen wordt mogelijk gemaakt door uw spraakopdrachten. Zou het niet geweldig zijn om het gewoon te zeggen?
"Alexa, sluit het gordijn."
"OK Google, sluit mijn slaapkamergordijn."
"Hey Siri, open het woonkamergordijn."
* Vereist SwitchBot Hub Mini (apart verkrijgbaar).
Bediening met SwitchBot Remote (apart verkrijgbaar)
Een draadloze afstandsbediening als toevoeging die u overal kunt plaatsen.
Appbediening
App Store
Google Play
Touch & Go
Zelfs met SwitchBot Curtain zult u waarschijnlijk nog steeds instinctief de gordijnen met de hand openen. Wanneer het voelt dat u het gordijn meer dan 5 cm* opent, zal de SwitchBot Curtain in actie komen en het werk voor u doen.
Voor een dubbel gordijn zal het openen van één kant van het gordijn beide gordijnen tegelijkertijd openen of sluiten.
"Touch & Go" (Touch & Go) is standaard ingeschakeld. Om uit te schakelen, gaat u naar "Advanced Settings" (Geavanceerde instellingen) en schakelt u "Touch & Go" (Touch & Go) uit.
* 5 cm is de beste drempel die we hebben getest, omdat het de kans op een valse trigger door uw katten en honden verkleint.
Spraakbesturing en Home Automation
U moet Cloud Service inschakelen in Settings (Instellingen) en vervolgens de betreffende service verbinden. Met spraakopdrachten kunnen de gordijnen volledig worden geopend en gesloten.
*Vereist SwitchBot Hub Mini (apart verkrijgbaar).

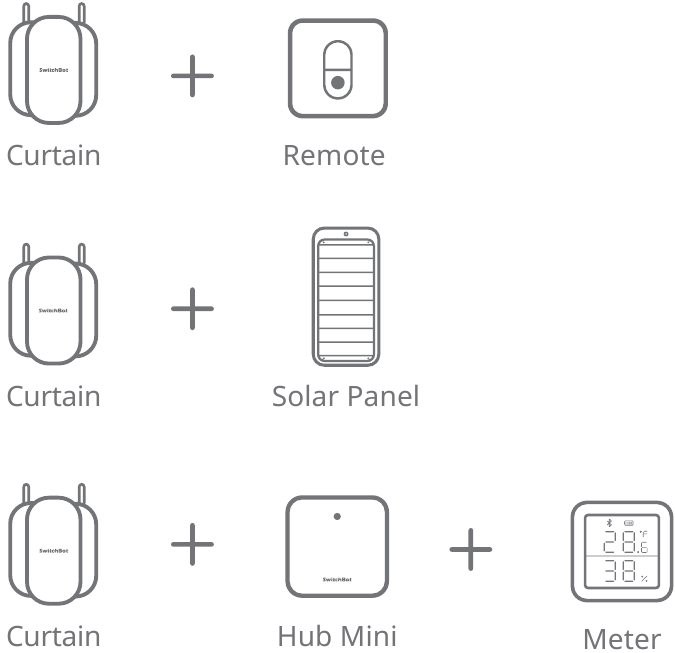

SwitchBot Scene
U kunt SwitchBot Scene instellen voor woningautomatisering binnen het SwitchBot-ecosysteem wanneer u Cloud Service inschakelt in de Settings (Instellingen). Er zijn onbeperkte mogelijkheden.
Bediening met SwitchBot Remote
(Apart verkrijgbaar)

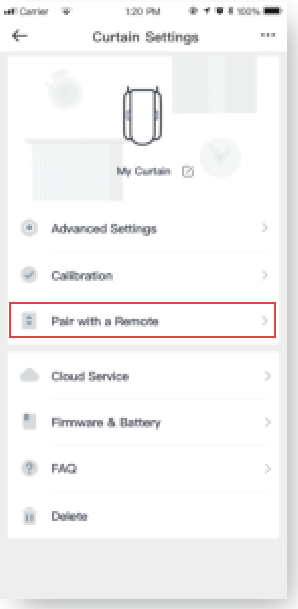

U kunt een Remote koppelen in de Settings (Instellingen). Plaats uw telefoon, Remote en Curtain dicht bij elkaar voordat u gaat koppelen. De vuistregel voor de afstand is binnen uw gezichtsveld. Eén toets op de Remote kan één actie van uw enkelvoudige of dubbele gordijn activeren. Een toets kan bijvoorbeeld het gordijn sluiten OF openen. Raadpleeg de gebruikershandleiding van de Remote voor de beste ondersteuning.
Instellingen

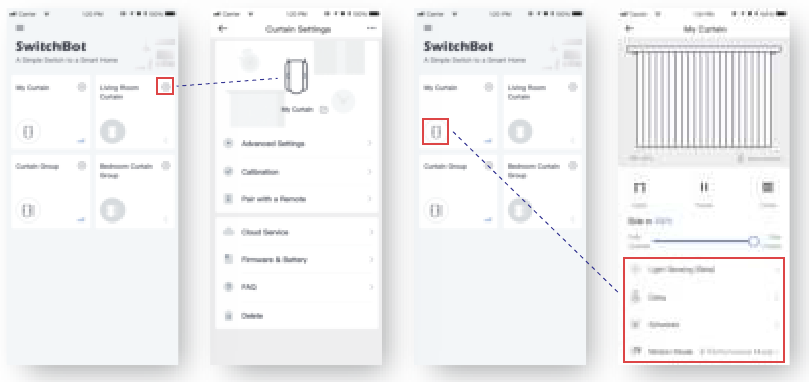

Tik op het tandwielpictogram op de Home Page (Startpagina) in de buurt van het Curtain-pictogram om naar de Settings (Instellingen) te gaan. Of tik op het Curtain-pictogram om naar de Control (Bediening)-pagina te gaan.

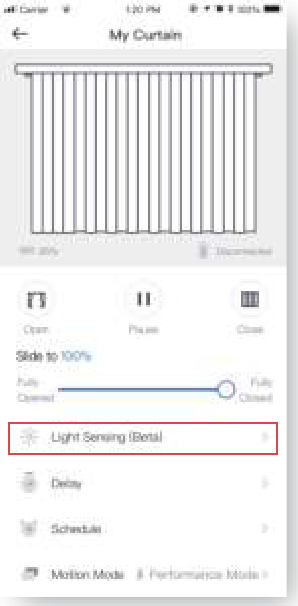

Lichtdetectie
Met de lichtdetectiefunctie kunt u uw apparaat activeren door zonlicht. Het bevindt zich nog in de bètafase en wordt voortdurend geüpgraded, dus bekijk de details in de nieuwste App. Stuur feedback via de SwitchBot App in het menu aan de linkerkant met de details. Uw feedback wordt zeer op prijs gesteld.

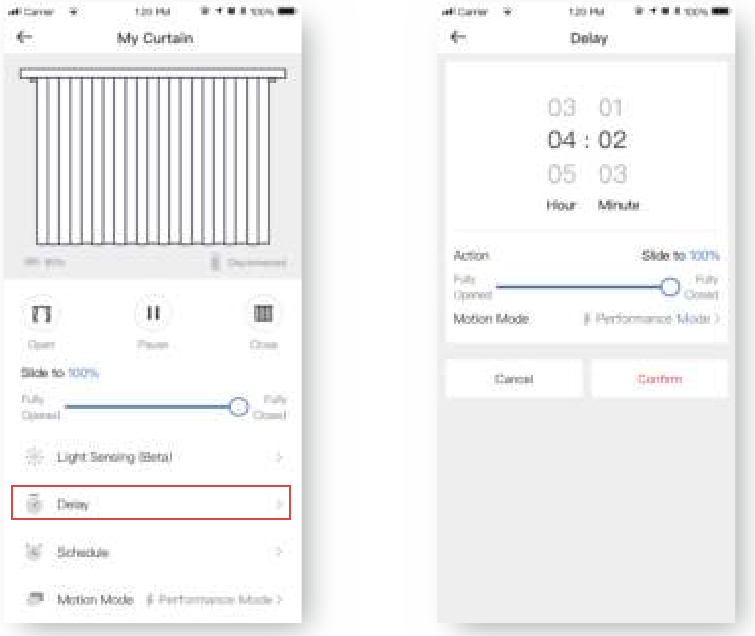

Vertraging
U kunt 1 vertraging instellen voor een countdownactie. U kunt de countdownduur, het percentage opening of sluiting en de Motion Mode (Bewegingsmodus) instellen.

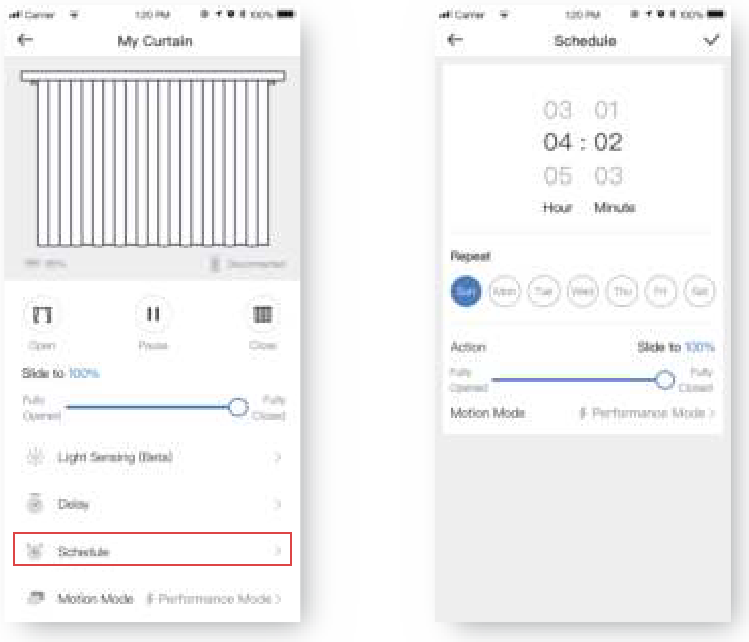

Schema
U kunt 5 Schedules (Schema's) aan boord instellen, of onbeperkt Schedules (Schema's) met een Hub. U kunt de dag, tijd, het percentage opening of sluiting en de Motion Mode (Bewegingsmodus) instellen.

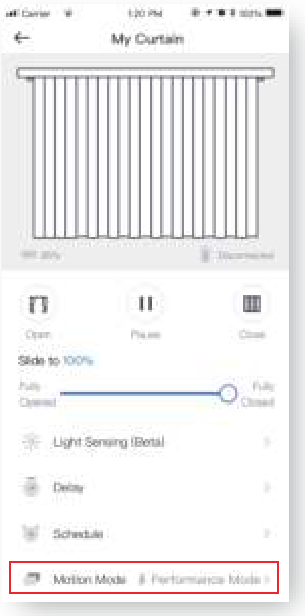

Bewegingsmodus
Performance Mode (Prestatiemodus) is de standaardmodus met meer kracht* maar een hoger geluidsniveau. Silent Mode (Stille modus) heeft een lager geluidsniveau met minder kracht. De beste toepassing zou zijn om wakker te worden met zonneschijn.
* Tot 8 kg / 17 pond gordijn.
Opladen/Firmware en fabrieksreset
Opladen
Het duurt ongeveer 10 uur1 om de batterij volledig op te laden en de batterij gaat 8 maanden mee na een volledige oplaadbeurt2. U kunt ook ons zonnepaneel kopen om op te laden met zonlicht3.
- 5V
![]()
Er is een adapter van 1A vereist om op te laden met een adapter. - De levensduur van de batterij is getest onder de voorwaarde van een baan van 3 meter, belast met 8 kg gordijn, twee keer per dag geopend en gesloten, 25℃. De levensduur van de batterij kan variëren afhankelijk van de omstandigheden.
- Illuminance Level 5 (Verlichtingsniveau 5) is vereist om op te laden met een zonnepaneel.
Er is een adapter van 1A vereist om op te laden met een adapter.Firmware
Zorg ervoor dat u de meest recente firmware hebt door op tijd te upgraden.
Fabrieksreset

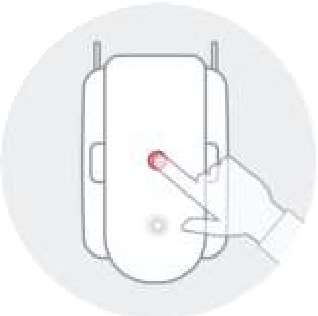

Houd de knop 15 seconden ingedrukt totdat het ledlampje oplicht. Laat vervolgens de knop los. Als u een dubbel gordijn gebruikt, moet u de kalibratie op beide gordijnen opnieuw uitvoeren.
U kunt alle instellingen verliezen na een Factory Reset (Fabrieksreset) en u moet het apparaat mogelijk opnieuw toevoegen en opnieuw kalibreren.
Specificatie
Modelnummer: W0701600
Kleur: Wit / Zwart
Materiaal: ABS-kunststof met UV-bestendige coating
Productafmetingen (hoofdgedeelte): 42 mm x 51 mm x 110 mm
Netto productgewicht (hoofdgedeelte): 135 g
Vermogen: Type-C, DC 5V 1A, 3350 mAh Lithium-ionbatterij. Of door zonnepaneel1
Batterijduur: 8 maanden2. Of onbeperkt met zonnepaneel
Connectiviteit: Bluetooth 5.0 Long Range
Sensor: Versnellingsmeter, lichtsensor
Sterkte: Tot 8 kg / 17 pond gordijn
Max. baan: 3 meter
Modus: Silent Mode (Stille modus) / Performance Mode (Prestatiemodus)
Timer: Tot 5. Of onbeperkt met een Hub3
Spraakbesturing (Hub vereist): Amazon Alexa, Google Assistant, Siri Shortcuts, SmartThings, IFTTT en LINE
- Zonnepaneel wordt apart verkocht.
- De levensduur van de batterij is getest onder de voorwaarde van een baan van 3 meter, belast met 8 kg gordijn, twee keer per dag geopend en gesloten, 25℃. De levensduur van de batterij kan variëren afhankelijk van de omstandigheden.
- Hub wordt apart verkocht.
Opmerking: alleen gebruiken bij normale temperatuur.
