Potensic Atom LT Handleiding

Leestips

Legenda

	Verboden		Bedienings- & gebruiksprompts
	Belangrijk

Gebruikssuggesties

1. Het is aan te raden om de tutorialvideo en de Quick Start Guide te bekijken voordat u de Handleiding raadpleegt.
2. Zorg ervoor dat u eerst de sectie Disclaimer & Voorzorgsmaatregelen leest wanneer u de Handleiding raadpleegt.

Tutorialvideo / App downloaden

Scan de bovenstaande QR-code en u kunt:

1. De PotensicPro-app downloaden (hierna "de App" genoemd).
2. De tutorialvideo's bekijken.
3. Toegang krijgen tot de nieuwste gebruikershandleiding.
4. Meer informatie over de veelgestelde vragen (FAQ).

Registratie & Hulp

Het is vereist om een account aan te maken wanneer u de App voor het eerst gebruikt om een betere gebruikerservaring te hebben.

Registratieprocedures

1. Voer uw e-mailadres in;
2. Stel uw wachtwoord in;
3. Vink de protocollen aan en ga ermee akkoord;
4. Registreer.

U kunt na registratie inloggen op de App.
Opmerking: tijdens de registratie is een internetverbinding vereist.

Hulp
Bedankt voor de aankoop van de Potensic Atom LT. Voordat u de drone voor de eerste keer gebruikt, raden we u aan de gebruikershandleiding zorgvuldig door te lezen.
Neem contact op met ons ondersteuningsteam via support@potensic.com als u problemen of problemen met de drone ondervindt. Zorg ervoor dat u uw order-ID en de details van het probleem vermeldt.

Technische termen

IMU	IMU (inertiële meeteenheid), de belangrijkste kernsensor van de drone.
Kompas	Geomagnetische sensor, waarmee de drone de richting kan bepalen.
Barometer	Atmosferische druksensor, waarmee de drone de hoogte kan bepalen aan de hand van de atmosferische druk.
Vergrendelen/ontgrendelen	Verwijst naar de overgang van de motoren van de drone van een stationaire staat naar stationair draaien.
Stationair draaien	Zodra de motor is ontgrendeld, begint deze met een vaste snelheid te draaien, maar heeft hij onvoldoende hefkracht om op te stijgen.
Automatische terugkeer	De drone keert automatisch terug naar het HOME-punt op basis van GPS-positionering.
EIS	Electronic Image Stabilization; de camera detecteert de gegevens van hoogfrequente trillingen en elimineert beeldbewegingen door middel van een algoritme.
Dronekop	Positie van de dronecamera.
Gashendel	De drone laten stijgen of dalen.

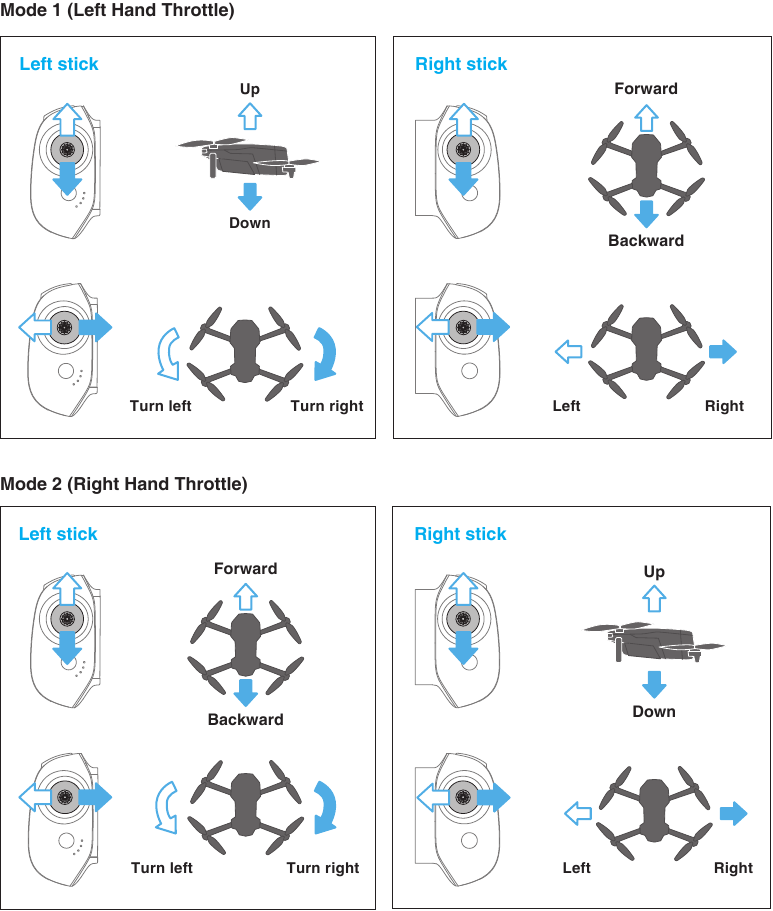

Pitch control stick	De drone vooruit of achteruit laten vliegen.
Roll control stick	De drone naar links of naar rechts laten vliegen.
Yaw control stick	Hiermee kan de drone met de klok mee of tegen de klok in draaien.

Overzicht

Dit hoofdstuk introduceert de functionele eigenschappen van de Atom LT, evenals de onderdelen van de drone en de afstandsbediening.

Introductie

De Atom LT heeft inklapbare armen voor gemakkelijk transport, met een lichtgewicht behuizing die minder dan 250 gram weegt. Uitgerust met een GPS-sensor, maakt de drone positionering en automatische terugkeer mogelijk. De camera maakt gebruik van een 1/3-inch Sony CMOS-beeldsensor, die in staat is om high-definition 2.5K/30FPS video en 2.5K foto's vast te leggen. De Atom LT maakt gebruik van gepatenteerde ShakeVanish elektronische beeldstabilisatietechnologie voor heldere en stabiele beelden.
De afstandsbediening van de Atom LT maakt gebruik van de PixSync 2.0 2.4G digitale transmissietechnologie, waarmee een maximale communicatieafstand van maximaal 4 km en 576P videotransmissie onder ideale omstandigheden wordt bereikt. De controller heeft een intrekbaar en opvouwbaar ontwerp, waardoor er ruimte is voor uw mobiele apparaat wanneer deze is uitgeklapt. Wanneer u via een USB-kabel verbinding maakt met de controller, kunt u uw drone bedienen en configureren via de app, en video-overdracht in hoge definitie bekijken. De ingebouwde lithiumbatterij in de afstandsbediening heeft een maximale werktijd van ongeveer 2,3 uur.
De Atom LT maakt gebruik van gepatenteerde SurgeFly-vluchtbesturingstechnologie, waarmee een maximale vliegsnelheid van 16 m/s (52ft/s) en een maximale vliegtijd van ongeveer 40 minuten wordt bereikt, met weerstand tegen wind tot niveau 5.

• Testomstandigheden van de max. vliegtijd: Vlieg met een constante snelheid van 5m/s bij 25°C en in windstille omstandigheden.
• Testomstandigheden van de max. transmissieafstand: Gemeten in een open omgeving zonder interferentie, met een vlieghoogte van 120m, en zonder rekening te houden met de terugkeer van de drone.
• Het stroomverbruik zal aanzienlijk toenemen wanneer de drone tegen de wind in terugkeert. Als u een melding ontvangt van sterke wind van de app, zorg er dan voor dat u de vlieghoogte verlaagt en op tijd terugkeert om de veiligheid van de drone te waarborgen.

Checklist vóór de vlucht:

1. Let op de plaatselijke weersvoorspelling en zorg ervoor dat deze geschikt is om met de drone te vliegen.
2. Zorg ervoor dat de batterij volledig is opgeladen.
3. Zorg ervoor dat de firmware is bijgewerkt naar de nieuwste versie.
4. Zorg ervoor dat de vliegomgeving open en vrij van interferentie is.
5. Zorg er vóór het opstijgen voor dat de batterij vastzit en dat de gesp correct uitspringt, en dat er geen vervormde propellers en losse schroeven zijn.
6. Schakel de drone in op open en vlak terrein, wacht tot de drone in de GPS-modus gaat voordat u opstijgt en let op het HOME-punt.

Unit diagram

1. Oplaadindicator
2. TYPE-C oplaadpoort
3. Batterijgesp
4. SD-kaartsleuf
5. Staartindicator
6. Koelgat aan de onderkant
7. Stroomindicator
8. Stroom-/frequentiekoppelingsknop
9. Geïntegreerde camera met één-assige cardanische ophanging
10. Borstelloze motor
11. Propeller
12. Arm
13. Antennes
14. Armas

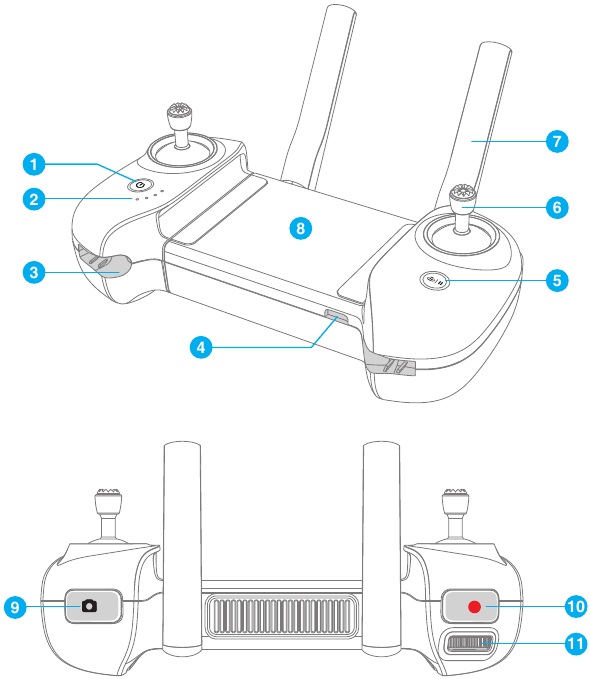

Diagram afstandsbediening

1. Aan/uit-knop
   Lang indrukken gedurende 2 seconden om in/uit te schakelen.
2. Stroomindicator
   Geeft het energieniveau of andere status van de afstandsbediening aan.
3. Sleuf voor bedieningsstick
   Eén sleuf respectievelijk aan de linker- en rechterkant, die worden gebruikt om de sticks op te bergen.
4. TYPE-C-interface
   Om de afstandsbediening op te laden/een mobiel apparaat aan te sluiten.
5. RTH- / pauzeknop
   Lang indrukken gedurende 1 seconde om automatisch terug te keren naar het HOME-punt.
   Kort indrukken om de automatische vlucht te pauzeren.
6. Bedieningsstick
7. Opvouwbare dubbele antennes
8. Plaatsing voor mobiel apparaat
   Om een mobiel apparaat te plaatsen.
9. Maak foto-knop
   Kort indrukken om één foto te maken.
10. Opnameknop
    Kort indrukken om de opname te starten/stoppen.
11. Duimwiel
    Draai het duimwiel horizontaal om de kanteling van de cardanische ophanging te regelen.

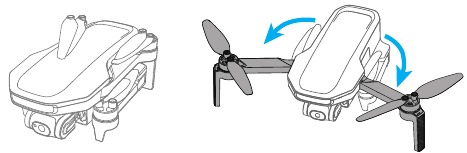

De unit voorbereiden

Het product wordt gevouwen geleverd. Vouw het als volgt uit:

1. Vouw de voorste arm voor de achterste arm uit.

2. Vouw de propellerbladen uit.


De afstandsbediening voorbereiden

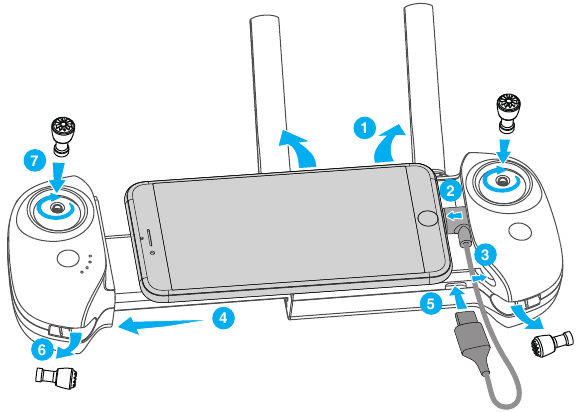

Installatie van mobiele telefoon en bedieningsstick

1. Vouw de antenne uit.
2. Sluit uw mobiele telefoon aan op de USB-kabel.
3. Steek het deel van uw mobiele telefoon met de USB-kabel in de sleuf van de afstandsbediening.
4. Trek de afstandsbediening met beide handen open en zet uw mobiele telefoon stabiel vast.
5. Sluit het andere uiteinde van de USB-kabel aan op de afstandsbediening.
6. Haal de sticks eruit.
7. Schroef beide bedieningssticks met de klok mee vast.

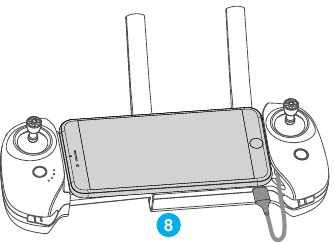

8. Installatie voltooid.

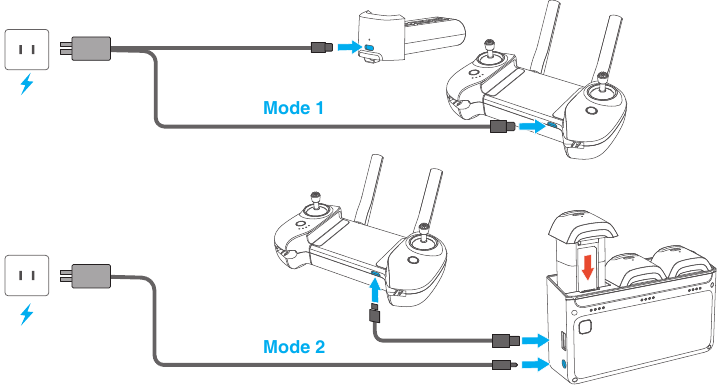

Opladen / Opstarten en afsluiten

Voor de eerste vlucht is het essentieel om de batterij te activeren, anders start de drone niet. Sluit de TYPE-C-oplaadpoort van de batterij en een USB-oplader aan op de wisselstroomvoeding om een enkele oplaadbeurt te voltooien (USB-oplader is niet inbegrepen in het pakket. De gebruiker kan een oplader gebruiken die voldoet aan de FCC/CE-specificatie om de batterij op te laden). De rode indicator blijft branden tijdens het opladen en gaat automatisch uit nadat het opladen is voltooid. Gebruikers kunnen de batterij opladen met de Parallel Charging HUB als Fly More Combo is aangeschaft. Raadpleeg de gebruikershandleiding van de Parallel Charging HUB voor meer informatie. De Parallel Charging HUB kan ook de afstandsbediening opladen.

• De kortste oplaadperiode is ongeveer 1 uur en 25 minuten via de TYPE-C-oplaadpoort. Zorg ervoor dat uw oplader 5V/3A-uitgang ondersteunt om deze oplaadsnelheid te bereiken.
• De gebruiker wordt aangeraden de batterij op te laden via de Parallel Charging HUB, om 3 batterijen snel tegelijkertijd op te laden.

• Het wordt aangeraden de batterij om veiligheidsredenen uit de drone te verwijderen om op te laden; anders wordt de drone niet ingeschakeld als de batterij in de drone wordt opgeladen.
• Als de oplaadkabel is aangesloten terwijl de drone aan staat, wordt deze automatisch uitgeschakeld en wordt het opladen voortgezet.
• De batterij kan na gebruik te heet worden; laad hem niet op voordat hij is afgekoeld; anders kan het opladen worden geweigerd door de slimme batterij.
• Laad de batterij om de drie maanden op om de activiteit van de cel in stand te houden.
• Sluit de originele kabel of een kabel aan die een stroom van meer dan 3 A ondersteunt op de TYPE-C-poort; anders kan dit leiden tot een oplaadfout of schade aan de batterij.

Opstarten
Drone: Zorg ervoor dat de batterij in het batterijvak is geplaatst, houd de aan/uit-knop van de drone ingedrukt totdat alle batterij-indicatoren branden en laat vervolgens los om het opstarten te voltooien.
Afstandsbediening: Houd de aan/uit-knop lang ingedrukt totdat alle indicatoren branden en laat vervolgens de knop los om het opstarten te voltooien.

Afsluiten
Drone: Houd de aan/uit-knop lang ingedrukt totdat alle indicatoren uit zijn en laat vervolgens de knop los om af te sluiten.
Afstandsbediening: Houd de aan/uit-knop lang ingedrukt totdat alle indicatoren uit zijn en laat vervolgens de knop los om af te sluiten.

Apparaat

De ATOM LT bestaat uit een vluchtbesturingssysteem, een communicatiesysteem, een positioneringssysteem, een stroomvoorzieningssysteem en een slimme vluchtbatterij. Dit hoofdstuk beschrijft de functies van alle onderdelen van de drone.

Positionering

De Atom LT maakt gebruik van Potensic's nieuwe SurgeFly-vluchtbesturingstechnologie, waardoor GPS-positionering mogelijk is: GPS-positionering: Biedt nauwkeurige positionering en navigatie aan de drone; ondersteunt nauwkeurig zweven, slimme vlucht en automatische terugkeer.
Als het GPS-systeem uitvalt, schakelt de vluchtbesturing automatisch over naar de Attitude-modus, waarin de drone niet stabiel kan zweven en de gebruiker het vlieggedrag handmatig moet corrigeren met behulp van de control stick.
De moeilijkheidsgraad van het besturen van de drone zal in de Attitude-modus aanzienlijk worden verhoogd; zorg ervoor dat u het gedrag en de werking van de drone in deze modus onder de knie hebt voordat u hem gebruikt; vermijd het vliegen van de drone over een lange afstand om risico's te vermijden als gevolg van een verkeerde inschatting van het gedrag van de drone.

• De moeilijkheidsgraad van het besturen van de drone zal in de ATTI-modus drastisch toenemen, dus zorg ervoor dat u de werking van de drone in deze modus onder de knie hebt. Houd de drone altijd in zicht om risico's te vermijden in geval van een verkeerde inschatting van de houding en richting van de drone.

Statusindicator van de unit

Opstarten/ Afsluiten	Opstarten / Afsluiten bezig: Groene indicator brandt continu
Vluchtstatus	GPS-positionering	Attitude-modus		Terugkeer
	Indicator knippert langzaam groen	Indicator knippert langzaam blauw		Indicator knippert langzaam rood
Waarschuwing & Fout	Afstandsbediening heeft geen verbinding met de drone (verbroken)	Batterij bijna leeg		Sensorfout		Noodstop van propeller
	Indicator brandt continu blauw	Indicator knippert snel rood		Indicator brandt continu rood		De indicator licht herhaaldelijk kort rood op en blijft vervolgens lange tijd uit.
Upgrade & kalibratie	Kompaskalibratie (horizontaal)	Kompaskalibratie (verticaal)		Frequentiekoppelingsmodus		Upgrademodus
	Indicator knippert afwisselend rood en groen	Indicator knippert afwisselend blauw en groen		Indicator knippert snel groen		Indicator knippert snel blauw

Slimme batterij

Functie

De slimme batterij van de Atom LT is uitgerust met hoogenergetische cellen en maakt gebruik van een geavanceerd batterijbeheersysteem. Gedetailleerde informatie is als volgt:

Basisparameters
Model: DSBT02C
Aantal cellen	2 series		Batterijcapaciteit	3000mAh
Nominale spanning	7.2V		Laadvoltooiingsspanning	8.4V
Oplaadmodus	TYPE-C/ Parallelle oplaadhub		Maximale laadstroom	TYPE-C: 5V/3A Parallelle oplaadhub: 8V/2.2A x 3

Functie		Beschrijving
Balansbescherming		Tijdens het opladen worden de spanningen van de batterijcellen automatisch in evenwicht gebracht.
Automatische ontladingsbeveiliging		Na volledig te zijn opgeladen, begint de batterij automatisch te ontladen tot 50%-70% van het batterijniveau wanneer deze 5 dagen niet wordt gebruikt om de cellen te beschermen.
Bescherming tegen overladen		De batterij stopt automatisch met opladen zodra deze volledig is opgeladen.
Temperatuurbescherming		Het opladen stopt automatisch als de temperatuur van de batterij lager is dan 0℃ of hoger dan 45℃ om schade te voorkomen.
Automatische limiet van laadstroom		De batterij beperkt automatisch de laadstroom als er een overmatige stroom wordt gedetecteerd om de cellen te beschermen.
Bescherming tegen overontlading		Het ontladen stopt automatisch om overmatige ontlading te voorkomen wanneer de batterij niet in gebruik is tijdens de vlucht. De batterij gaat in de slaapstand en het wordt aanbevolen om de batterij op te laden.
Kortsluitbeveiliging		De stroomtoevoer wordt automatisch afgesneden als er een kortsluiting wordt gedetecteerd om de drone en de batterij te beschermen.
Bewaking van de batterijconditie		De BMS bewaakt de batterijconditie en geeft waarschuwingen als een beschadigde batterijcel wordt gedetecteerd, zodat u de batterij tijdig kunt vervangen.
Communicatiefunctie		Informatie over laadcycli en het resterende batterijniveau wordt naar de drone verzonden en u kunt deze bekijken in de app.

• Als de batterij lange tijd niet wordt gebruikt, moet deze om de drie maanden worden opgeladen om de conditie te waarborgen.
• Bewaar de batterij op een koele en droge plaats waar kinderen niet bij kunnen.

Batterij installeren en verwijderen

Installatie:
Plaats de batterij in het batterijcompartiment en zet de gesp vast. U hoort een klikgeluid wanneer de batterij volledig is vastgezet.

Verwijderen:
Druk op de batterijgesp en maak de batterij los van het batterijcompartiment om deze te verwijderen.

• Zorg er na het plaatsen van de batterij voor dat de batterijgesp terug op zijn plaats klikt. Dit is cruciaal voor de vliegveiligheid.

Zorg ervoor dat u het product uitschakelt voordat u de batterij verwijdert.

Gesp zit op zijn plaats, veilig

Gesp zit niet op zijn plaats, wat kan leiden tot het vallen van de batterij tijdens de vlucht.

Opladen

Zie "Opladen / Opstarten en afsluiten" voor de oplaadmethode

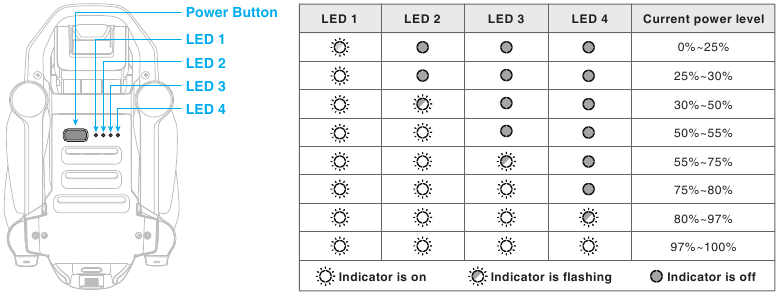

Vermogensniveau bekijken

Zodra de batterij in de drone is geplaatst, drukt u kort op de aan/uit-knop om het vermogensniveau van de slimme batterij te bekijken, zoals weergegeven in de bovenstaande afbeelding:

Bedieningsinstructies van de slimme batterij bij hoge/lage temperatuur

Wanneer de batterijtemperatuur Wanneer de batterijtemperatuur >60°C is, geeft de app een waarschuwing voor een hoge batterijtemperatuur en kan de drone niet vliegen.

• De ontladingscapaciteit zal aanzienlijk worden verzwakt en de vluchtduur zal afnemen bij een lage temperatuur, wat normaal is.
• Vermijd langdurig draaien bij een lage temperatuur, anders kan de levensduur van de batterij worden verkort.

Propellers

Er zijn twee soorten Atom LT propellers, die zijn ontworpen om in verschillende richtingen te draaien. Markeringen worden gebruikt om aan te geven welke propellers aan welke motoren moeten worden bevestigd, de twee bladen die aan één motor zijn bevestigd, zijn hetzelfde.

	Propeller	Installatie-instructies	Schematisch diagram van installatie
Gemarkeerde propeller		Installeer de gemarkeerde propellerbladen op de gemarkeerde arm
Ongemarkeerde propeller		Installeer de ongemarkeerde propellerbladen op de ongemarkeerde arm

• Gebruik de schroevendraaier uit de verpakking om de propellers te monteren.

• Bij het vervangen van de propellerbladen is het gemakkelijker te hanteren door de motor met uw hand vast te pakken.

• Zorg ervoor dat u de gemarkeerde propellers bevestigt aan de motoren van de arm met markeringen en de ongemarkeerde propellers aan de motoren van de arm zonder markeringen. Anders kan de drone niet vliegen.
• Als een propeller kapot is, verwijder dan de twee propellers en schroeven op de bijbehorende motor en gooi ze weg. Gebruik twee propellers uit dezelfde verpakking. Meng NIET met propellers in andere verpakkingen.
• Propellerbladen zijn scherp. Ga er voorzichtig mee om. Knijp of buig de propellers NIET tijdens transport of opslag.
• Koop de propellers indien nodig apart.
• Blijf uit de buurt van de roterende propellers en motoren om verwondingen te voorkomen.
• Controleer de propellerbladen onmiddellijk als er trillingen of snelheidsverlies tijdens de vlucht zijn, en vervang de propellers tijdig als deze beschadigd of vervormd zijn.
• Zorg ervoor dat de motoren stevig zijn gemonteerd en soepel draaien. Land de drone onmiddellijk als een motor vastzit en niet vrij kan draaien. Stop met het vliegen van de drone en neem contact op met de ondersteuning als er een abnormaal geluid is met de motor.
• Zorg ervoor dat de propellers voor elke vlucht goed zijn geïnstalleerd. Controleer of de schroeven op de propellers zijn aangedraaid.

• Steek bij het monteren of verwijderen van de propellers de schroevendraaier of andere vreemde materialen niet in de motoren, anders kan de motor beschadigd raken.


Vluchtgegevens

De ATOM LT registreert automatisch de vluchtgegevens en u kunt deze in de app bekijken.
Het vluchtrapport toont de basisgegevens voor elke vlucht.
Het vluchtlogboek registreert de gedetailleerde gegevens van elke vlucht. Als u tijdens de vlucht een probleem ondervindt, kunt u dit in de app melden en het vluchtlogboek indien nodig uploaden om hulp te vragen.

• Alle vluchtgegevens worden opgeslagen op uw mobiele apparaat en het bedrijf zal geen van uw vluchtgegevens verkrijgen, tenzij u deze vrijwillig naar de cloud uploadt om hulp te vragen.

Camera met cardanische ophanging met enkele as

Cardanische ophanging met enkele as

De camera van de Atom LT is gemonteerd met een cardanische ophanging met één as om de pitchhoek vrij aan te passen van +20° tot -90° (horizontale richting is 0°).
De hoek van de cardanische ophanging kan worden aangepast door aan het linkerduimwiel van de afstandsbediening te draaien.

• De cardanische ophanging wordt na elke opstart automatisch hersteld naar -9°.

• Vermijd botsingen en het met kracht verplaatsen van de lens, aangezien de cardanische ophanging precisie-elementen bevat.
• Zorg ervoor dat de cardanische ophanging vrij is van vreemde stoffen en dat de lens schoon is voor het opstijgen.
• De cardanische ophanging is via elastische en schokabsorberende steunen met de drone verbonden om cameratrillingen te elimineren. Trek niet met kracht aan de cardanische ophanging. Neem bij schade aan de schokabsorberende steun contact op met de klantenservice voor hulp.

• Bind of plak geen object op de cardanische ophanging. Anders kan het de drone beschadigen.

Camera

Basisparameters
Sensormerk: SONY	Sensorformaat: 1/3"
Effectieve pixel: 12MP	Diafragma: F2.2
FOV: 118°	Focusbereik: 3m ~ ∞
ISO-bereik: 100~6400	Sluiterbereik: 1/30~1/25.000s
Geheugen: Micro SD-kaart	Opnamevervorming: < 1% (na kalibratie)
Afbeeldingsgrootte: 2.5K(2560*1440)	Afbeeldingsformaat: JPG
Videoformaat: MP4	Codec: H.264
Videospecificatie: 2.5K @30fps; 1080P@30fps

• Raak de lens niet aan na het langdurig opnemen om brandwonden te voorkomen.
• Neem geen video op wanneer de drone niet vliegt; anders activeert de drone oververhittingsbeveiliging.

Afbeeldingsopslag

Video's en foto's die door ATOM LT zijn opgenomen, worden opgeslagen op de SD-kaart in plaats van in de app of uw telefoongalerij. Zorg ervoor dat u de SD-kaart voor de vlucht plaatst. Anders kan ATOM LT geen video's opnemen of foto's maken. (SD-kaart is niet inbegrepen in de verpakking.)
U kunt een voorbeeld bekijken en de video's en foto's downloaden (de drone en de afstandsbediening moeten zijn aangesloten) in de app.

Vereisten SD-kaart
Bestandsformaat: FAT32, exFAT
Capaciteit: 4G-256G
Snelheidseisen: Het wordt aanbevolen om een SD-kaart boven U1 (UHS Speed Class 1) of C10 (Class 10) te gebruiken

• De video-app is slechts 576P-resolutie die wordt gebruikt bij videotransmissie. Lees de SD-kaart met een computer of ander apparaat om video's van hogere definitie te verkrijgen.

• De opname kan worden beëindigd vanwege de trage write-in bij het gebruik van de U1/C10 SD-kaarten van bepaalde merken.
• Als er belangrijke gegevens op uw SD-kaart zijn opgeslagen, maak er dan een goede back-up van.
• Plaats of verwijder de SD-kaart niet wanneer het product is ingeschakeld. Het kan leiden tot gegevensbeschadiging of -verlies, of zelfs SD-kaartbeschadiging bij het plaatsen of verwijderen van de SD-kaart tijdens video-opname.
• Potensic is niet verantwoordelijk voor enig verlies als gevolg van een verkeerde bediening van de SD-kaart door de gebruiker.

Afstandsbediening

Overzicht

De Potensic Atom LT is uitgerust met de DSRC02A-afstandsbediening, die beschikt over Potensic's langeafstand PixSync 2.0 videotransmissietechnologie, die een maximaal transmissiebereik van 4 km/13.123 ft en 576P biedt bij het weergeven van video van de drone naar PotensicPro op uw mobiele apparaat. Bedien eenvoudig de drone en camera met behulp van de ingebouwde knoppen. De afneembare bedieningssticks maken het opbergen van de afstandsbediening eenvoudiger. Dankzij de 2,4 GHz dual-band antenne verzendt PixSync 2.0 in een wijd open gebied zonder elektromagnetische interferentie soepel videobeelden tot 576P.
De ingebouwde batterij heeft een capaciteit van 3000 mAh en een maximale gebruiksduur van 2,3 uur. Er is een TYPE-C-poort voor apparaataansluiting. De afstandsbediening laadt het mobiele apparaat op met een laadvermogen van 5V/500mA.

• Bij gebruik met verschillende hardwareconfiguraties van de drone selecteert de afstandsbediening automatisch de bijbehorende firmwareversie voor updates en ondersteunt hij de volgende transmissietechnologieën die worden mogelijk gemaakt door de hardwareprestaties van de aangesloten dronemodellen:
  1. Atom LT: PixSync 2.0
  2. Atom SE: PixSync 2.0
  3. Atom: PixSync 3.0

Bedieningsstickmodus

Functie

Functielijst

Opladen	Sluit de USB-oplader aan op de TYPE-C-oplaadpoort. De batterij wordt opgeladen wanneer de LED-indicatoren beginnen te knipperen. Het opladen is voltooid wanneer 4 LED-indicatoren continu branden en de datakabel kan worden verwijderd.
Mobiele telefoon opladen	Wanneer een mobiel apparaat is aangesloten, laadt de afstandsbediening het apparaat automatisch op met een laadvermogen van 500mA@5V.
Indicatorfunctie	Zie "Indicator"
Vluchtbesturing	Zie "Bedieningsstickmodus"
Prompt lage batterijspanning	Wanneer het vermogensniveau van de afstandsbediening lager is dan 10%, geeft de afstandsbediening om de seconde een pieptoon af.
Automatisch uitschakelen	De afstandsbediening wordt automatisch uitgeschakeld als er 20 minuten geen verbinding of bediening is.
Retourneren met één toets	Zie "Terug naar huis"
Pauze	Als de drone een intelligente vlucht uitvoert, zoals een cirkelvlucht of een automatische landing, drukt u eenmaal om de drone te laten remmen en op zijn plaats te laten zweven. Druk nogmaals om de dronevlucht te hervatten.
Noodstop	Voor noodsituaties tijdens de vlucht houdt u de knoppen "Shoot" (Foto maken) en "Record" (Opnemen) 2 seconden tegelijk ingedrukt totdat de afstandsbediening piept, de drone stopt met draaien en valt naar beneden.
Foto maken	Druk er kort op om één foto te maken Wanneer de camera in de videomodus staat, drukt u er kort op om over te schakelen naar de fotomodus
Video opnemen	Druk er kort op om de video-opname te starten/stoppen Wanneer de camera in de fotomodus staat, drukt u er kort op om over te schakelen naar de videomodus
Gimbal Dial (Gimbal-draaiknop)	Draai deze naar rechts om de hellingshoek te vergroten (omhoog kijken) Draai deze naar links om de hellingshoek te verkleinen (omlaag kijken)
Frequentiekoppeling afstandsbediening	Zie "Functie afstandsbediening"

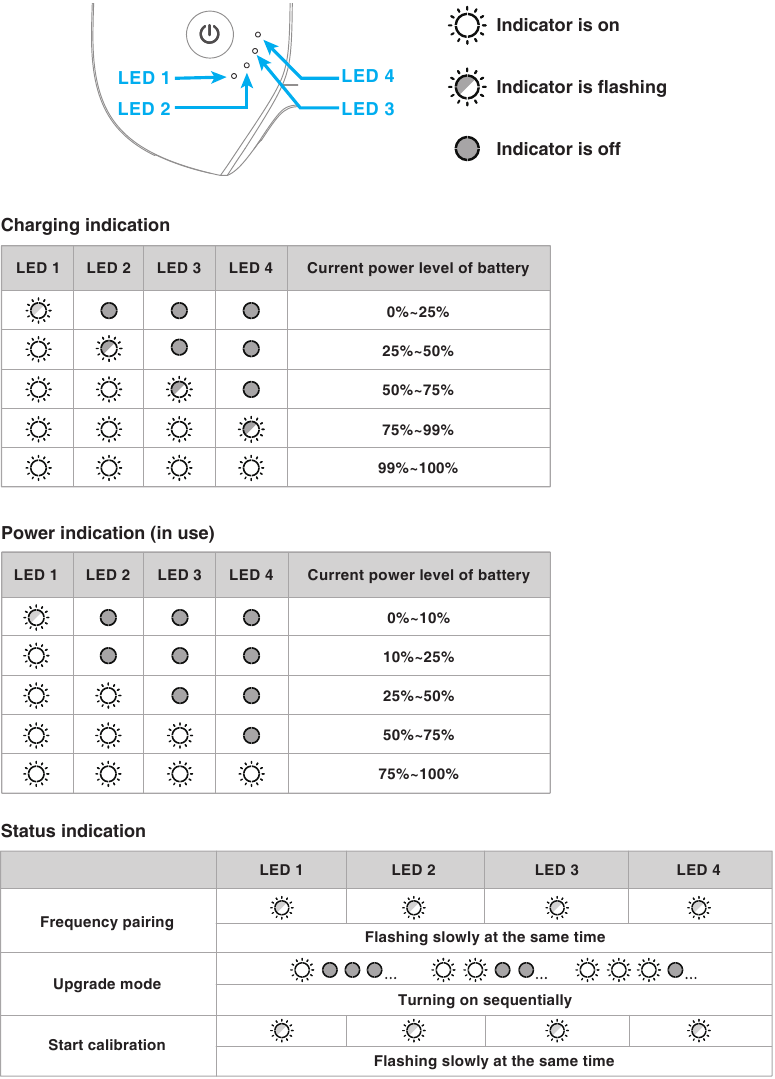

Indicator

Zoals te zien is in de onderstaande afbeelding, is de afstandsbediening uitgerust met 4 witte LED-indicatoren om het energieniveau en andere statussen aan te geven.

Functie afstandsbediening

De Atom LT-drone en de afstandsbediening kunnen direct na het opstarten worden gebruikt, omdat ze vóór levering de frequentiekoppeling hebben doorstaan. Als er voor het eerst een nieuwe afstandsbediening of drone wordt gebruikt, moet de gebruiker vóór gebruik als volgt de frequentiekoppeling uitvoeren:

1. Schakel de afstandsbediening in en verbind deze met de mobiele telefoon, start de PotensicPro-app, tik op Settings (Instellingen) en selecteer "Re-pair the drone" (Drone opnieuw koppelen) om de interface voor frequentiekoppeling te openen.
2. Nadat u de drone hebt ingeschakeld, drukt u twee keer op de aan/uit-knop totdat de drone-indicator snel groen knippert; nu is de drone klaar voor frequentiekoppeling.
3. Wacht ongeveer 7 seconden, de afstandsbediening piept één keer om aan te geven dat de frequentiekoppeling is gelukt en de vlieginterface van de app toont realtime videotransmissie.

• Zorg ervoor dat de afstandsbediening zich tijdens de frequentiekoppeling binnen 1 meter van de drone bevindt en dat er geen 2,4G-frequentieinterferentie is.

• Als de frequentiekoppeling mislukt, controleer dan of er storingen in de buurt zijn, of dat er andere drones zich ook in de frequentiekoppelingsmodus bevinden, of dat de afstandsbediening te ver weg is of wordt geblokkeerd. Elimineer de bovenstaande problemen en probeer het opnieuw.
• Verplaats of bedien de afstandsbediening en de drone niet tijdens de frequentiekoppeling.

Antennehoek

Pas de antennehoek aan in overeenstemming met de veranderingen in de vlieghoogte en afstand van de drone, om de beste communicatiestatus van de afstandsbediening te garanderen.

Een grotere communicatiehoek is verzekerd op korte afstand in deze modus.	Houd beide antennes rechtstreeks op de drone gericht om een langere transmissieafstand te verkrijgen.
Wanneer de drone zich direct boven de afstandsbediening bevindt, wordt het transmissiesignaal aanzienlijk verzwakt als gevolg van de slechte antennehoek. Om dit op te lossen, verlaagt u de vlieghoogte of vliegt u de drone horizontaal over een bepaalde afstand, zodat de antenne zoveel mogelijk naar de drone wijst, zoals weergegeven in de afbeelding.
Kruis de antenne in geen geval.	Druk de antenne in geen geval op uw mobiele apparaat.

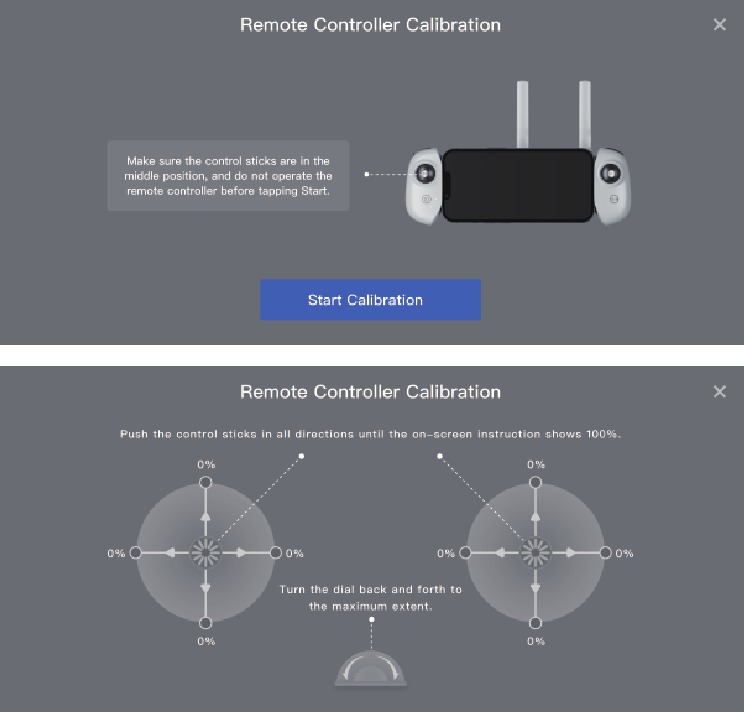

Afstandsbediening kalibreren

Wanneer de afstandsbediening kalibreren

1. Wanneer de drone automatisch in één richting afdrijft zonder dat de bedieningssticks worden overgehaald.
2. Wanneer de drone automatisch en continu in één richting draait.
3. Wanneer de bedieningssticks overgevoelig zijn of geen gevoeligheid hebben.

Kalibratieprocedure

1. Schakel de afstandsbediening in en verbind het mobiele apparaat, tik op Settings (Instellingen) in de App, selecteer "Remote Controller Calibration" (Afstandsbediening kalibreren)
2. Zorg ervoor dat de bedieningssticks zich in de middelste positie bevinden en bedien deze niet voordat u tikt om de kalibratie te starten.
3. Tik op "Start Calibration" (Kalibratie starten) en volg vervolgens de instructies op het scherm en haal de sticks in alle richtingen over totdat de App 100% weergeeft en draai de draaiknop heen en weer tot het maximale bereik.

4. Wanneer de app "Calibration Succeeded" (Kalibratie gelukt) weergeeft, is de kalibratie van de afstandsbediening voltooid.

PotensicPro-app

Startpagina van de app

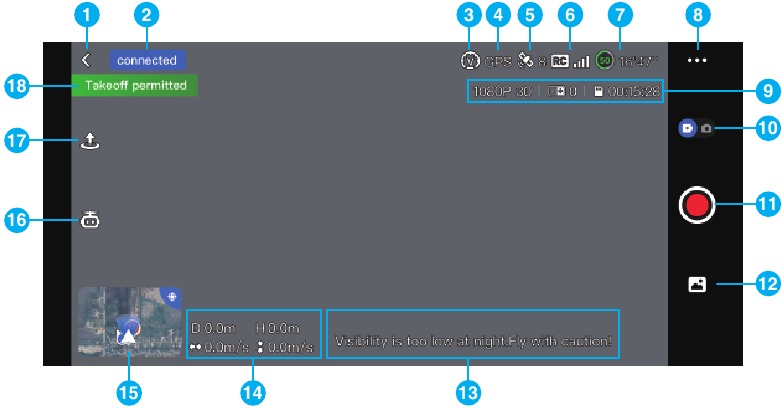

Vlieginterface

1. Return button:
   Tap to return to the homepage (Tik om terug te keren naar de startpagina)
2. Navigation prompt bar:
   Display drone status and flight mode (Dronestatus en vliegmodus weergeven)
3. Flight mode:
   Video
   Normal
   Sport
4. Positioning mode:
   GPS positioning
   Attitude mode, no positioning (Houdingsmodus, geen positionering)
5. GPS status:
   Display GPS signal status and quantity of satellites connected (GPS-signaalstatus en aantal verbonden satellieten weergeven)
6. Signal quality of video transmission:
   Display the strength of video transmission connection signal between the drone and the remote controller (De sterkte van het videosignaal tussen de drone en de afstandsbediening weergeven)
7. Power level of the smart battery:
   Estimated Remaining Flight Time (Geschatte resterende vliegtijd)
8. Settings
   Tap to view information about Safety, Calibration, Control, Camera and About. (Tik om informatie te bekijken over Veiligheid, Kalibratie, Bediening, Camera en Over.)
   Safety
   Switch on or off Beginner Mode: If switched on, the drone will be confined to fly in a cylindrical space with a radius of 30 m and a height of 30 m and restricted to fly only in Video Mode. (Beginnersmodus in- of uitschakelen: Indien ingeschakeld, zal de drone zich beperken tot een cilindrische ruimte met een radius van 30 m en een hoogte van 30 m en mag hij alleen in de videomodus vliegen.)
   Set measurement system (Metric or Imperial) and speed (Video/Normal/Sport) (Meetsysteem (metrisch of imperiaal) en snelheid (Video/Normaal/Sport) instellen)
   Set drone behavior when signal lost: Return/Land/Hover (Gedrag van de drone instellen bij signaalverlies: Terugkeren/Landen/Zweven)

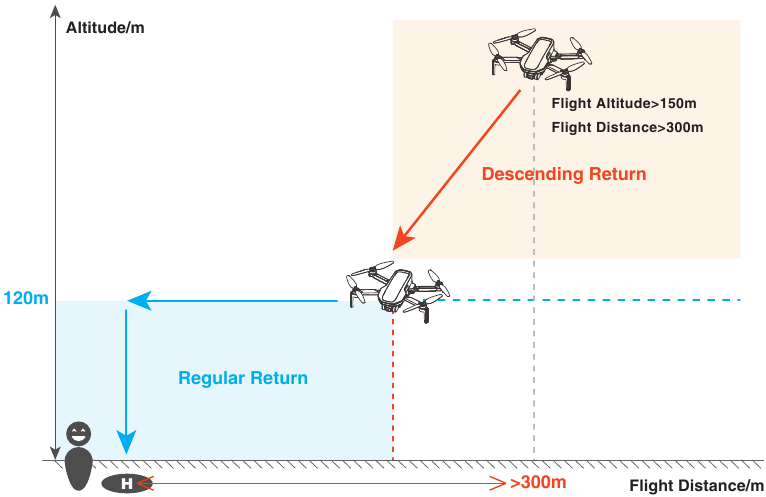

   Return —— the drone will automatically ascend to 120 m and return to the HOME point. (Terugkeren — de drone zal automatisch stijgen tot 120 m en terugkeren naar het HOME-punt.)
   Land —— the drone will land on the spot where it loses the signal. (Landen — de drone zal landen op de plek waar hij het signaal verliest.)
   Hover —— the drone will hover in place where it loses the signal. (Zweven — de drone zal op zijn plek blijven zweven waar hij het signaal verliest.)
   Set minimum return altitude and virtual fence. (Minimale terugkeerhoogte en virtueel hek instellen.)
   Enable the Silent Return Mode: after enabling, the remote controller will no longer beep when the drone enters RTH mode in the future (To stop the current beeping, simply short press the power button on the remote controller). (Stille terugkeermodus inschakelen: na inschakeling piept de afstandsbediening niet meer wanneer de drone in de toekomst de RTH-modus activeert (om het huidige piepen te stoppen, drukt u kort op de aan/uit-knop op de afstandsbediening).)
   Enable/disable Flight Safety Tips (Vliegveiligheidstips in-/uitschakelen)
   Battery information: check the temperature, current, voltage and others of the smart battery. (Batterij-informatie: controleer de temperatuur, stroom, spanning en andere gegevens van de slimme batterij.)
   Calibration
   This sector includes compass calibration, remote controller calibration and drone re-pairing. (Deze sector omvat kompascalibratie, kalibratie van de afstandsbediening en het opnieuw koppelen van de drone.)
   Control
   Remote Controller Settings: Tap to switch control stick mode (Mode 1: Left Hand Throttle; Mode 2: Right Hand Throttle) (Instellingen afstandsbediening: Tik om de bedieningsstickmodus te wijzigen (Modus 1: linkerhandgas; Modus 2: rechterhandgas))
   Camera
   General Settings: Tap to set white balance, gridlines, segmental recording, etc. Tap to check Micro-SD card capacity and format. (Algemene instellingen: Tik om de witbalans, rasterlijnen, segmentale opname enz. in te stellen. Tik om de Micro-SD-kaartcapaciteit te controleren en te formatteren.)
   Other Settings: Enable/disable Telemetry Data. (Overige instellingen: Telemetriegegevens in-/uitschakelen.)
   About
   View device information, firmware information, App version, etc. (Apparaatinformatie, firmware-informatie, app-versie, enz. bekijken)

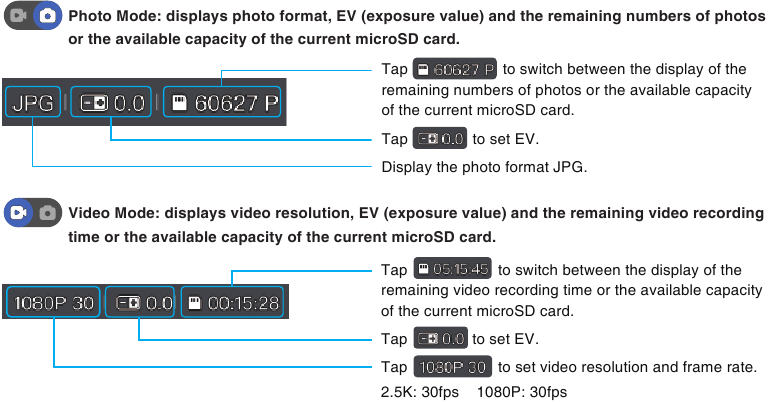

9. Shooting Information Display/Settings

10. Shooting Information Display/Settings:
    to switch from shooting to video recording (om over te schakelen van fotograferen naar video-opname)
    to switch from video recording to shooting. (om over te schakelen van video-opname naar fotograferen.)
11. Shoot/Record button:
    Video recording mode, tap to start video recording (Video-opnamemodus, tik om de video-opname te starten)
    Video recording in progress, tap to cancel (Video-opname bezig, tik om te annuleren)
    Shooting mode, tap to shoot picture (Fotomodus, tik om een foto te maken)
12. Album: Preview or download shot videos or pictures in SD card. (Bekijk of download opgenomen video's of foto's op de SD-kaart.)
13. Flight Safety Tips Users can turn on/off Flight Safety Tips in App Settings -> Safety. After turning it on, flight-related tips or suggestions will be displayed on the lower right side of the flight interface. (Vliegveiligheidstips Gebruikers kunnen vliegveiligheidstips in- en uitschakelen in App-instellingen -> Veiligheid. Na het inschakelen worden vlieg gerelateerde tips of suggesties weergegeven aan de rechterkant van de vlieginterface.)
14. Display flight speed and distance (Vluchtsnelheid en afstand weergeven)
    Horizontal distance from the drone to HOME point (Horizontale afstand van de drone tot het HOME-punt)
    Flight speed of the drone (Vluchtsnelheid van de drone)
    Relative height from the drone to HOME point (Relatieve hoogte van de drone tot het HOME-punt)
    Ascent/descent speed of the drone (Stijg-/daalsnelheid van de drone)

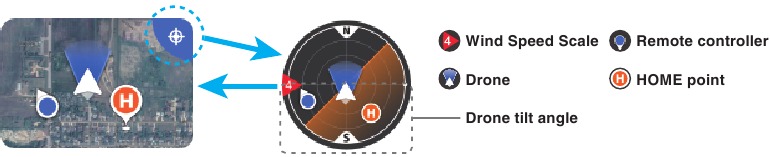

15. Attitude Indicator/Thumbnail map
    Tap the upper right corner to switch to Attitude Indicator Mode (Tik op de rechterbovenhoek om over te schakelen naar de houdingsindicatormodus)
    Tap thumbnail map to switch to full-screen map (Tik op de miniatuurkaart om over te schakelen naar de schermvullende kaart)


The attitude indicator displays information of drone direction, tilt angle, remote controller direction, HOME point and more. (De houdingsindicator geeft informatie weer over de dronerichting, kantelhoek, richting van de afstandsbediening, HOME-punt en meer.)
The attitude indicator can show the angle and direction of the drone in real time as follows: (De houdingsindicator kan de hoek en richting van de drone in realtime weergeven als volgt:)

Legend
Tilting direction of the drone (Kantelrichting van de drone)	Tilt forward: (Naar voren kantelen:) the horizon line tilts towards the upper half of the attitude indicator (de horizonlijn helt naar de bovenste helft van de houdingsindicator)	Tilt backward: (Naar achteren kantelen:) the horizon line tilts towards the lower half of the attitude indicator (de horizonlijn helt naar de onderste helft van de houdingsindicator)	Tilt to the right: (Naar rechts kantelen:) de horizonlijn helt naar de rechterkant	Tilt to the left: (Naar links kantelen:) de horizonlijn helt naar de linkerkant

Different colors of the attitude indicator: (Verschillende kleuren van de houdingsindicator:)

Legend	Description
	Green indicates that the drone is flying at a relatively small tilt angle, and optimal video quality can be achieved. (Groen geeft aan dat de drone vliegt met een relatief kleine kantelhoek en dat een optimale videokwaliteit kan worden bereikt.)
	Yellow indicates that the drone is flying at a relatively large tilt angle, and the video quality may be reduced. (Geel geeft aan dat de drone vliegt met een relatief grote kantelhoek en dat de videokwaliteit kan worden verminderd.)
	Red indicates that the drone is flying at a very large tilt angle. If the attitude indicator frequently turns red during flight, the drone may be encountering strong winds and the video quality can be compromised. Please fly the drone back and land it as soon as possible. (Rood geeft aan dat de drone vliegt met een zeer grote kantelhoek. Als de houdingsindicator tijdens de vlucht vaak rood wordt, kan de drone te maken hebben met sterke wind en kan de videokwaliteit in gevaar komen. Vlieg de drone zo snel mogelijk terug en land hem.)

• When the icons of the drone and the remote controller both turn green, it indicates that the remote controller is facing the drone which guarantees the optimal communication signal. (Wanneer de pictogrammen van de drone en de afstandsbediening beide groen worden, geeft dit aan dat de afstandsbediening naar de drone is gericht, wat het optimale communicatiesignaal garandeert.)

• After the drone is powered on and enters GPS mode, the current GPS coordinates will be updated as the HOME point. Pay attention to the update prompt of the HOME point. (Nadat de drone is ingeschakeld en de GPS-modus activeert, worden de huidige GPS-coördinaten bijgewerkt als het HOME-punt. Let op de update-prompt van het HOME-punt.)

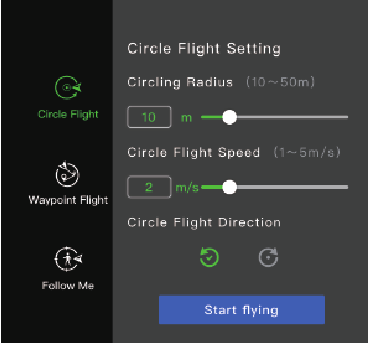

16. Intelligent Flight Modes

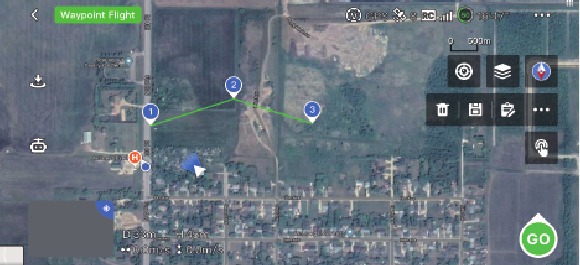

    Intelligent Flight Modes include Circle Flight, Waypoint Flight and Follow-Me Flight. (Intelligente vliegmodi omvatten Circle Flight, Waypoint Flight en Follow-Me Flight.)

17. One-key takeoff, landing/return
    The App will display different buttons based on drone status. Tap to initiate one-key takeoff, landing or return. (De app toont verschillende knoppen op basis van de dronestatus. Tik om een start, landing of terugkeer met één knop te initiëren.)
    Tap to unlock, take off and hover at a height of 1.2m (Tik om te ontgrendelen, op te stijgen en te zweven op een hoogte van 1,2 m)
    Tap to land or auto return. (Tik om te landen of automatisch terug te keren.)
18. Display important information or status of drone (Belangrijke informatie of status van de drone weergeven)

• Make sure to fully charge the mobile device prior to flight, because the power of the mobile device will be consumed even if it is charged by the remote controller. (Zorg ervoor dat het mobiele apparaat volledig is opgeladen voor de vlucht, omdat het vermogen van het mobiele apparaat wordt verbruikt, zelfs als het wordt opgeladen door de afstandsbediening.)
• Mobile cellular data is required when using the PotensicPro App. Please contact your wireless carrier for data charges. (Mobiele data is vereist bij het gebruik van de PotensicPro-app. Neem contact op met uw draadloze provider voor datakosten.)
• While using the App, make sure to read and master the pop-up prompts and warning information of App to know the current status of the drone. (Lees en beheer tijdens het gebruik van de app de pop-up prompts en waarschuwingsinformatie van de app om de huidige status van de drone te kennen.)
• It is recommended to replace any outdated mobile device which may have a negative impact on user experience of App and lead to potential dangers. For any poor user experience and safety problems due to the use of an outdated mobile device, Potensic does not bear any liability. (Het wordt aanbevolen om verouderde mobiele apparaten te vervangen die een negatieve invloed kunnen hebben op de gebruikerservaring van de app en tot mogelijke gevaren kunnen leiden. Voor een slechte gebruikerservaring en veiligheidsproblemen als gevolg van het gebruik van een verouderd mobiel apparaat aanvaardt Potensic geen enkele aansprakelijkheid.)

Vlucht

Dit hoofdstuk introduceert veilige vliegpraktijken en -vereisten.

Vereisten van de Vluchtomgeving

1. Gebruik het product niet bij slecht weer, zoals storm, regen, sneeuw en mist.
2. Vlieg alleen in open gebieden. Hoge structuren en grote metalen structuren kunnen de nauwkeurigheid van het ingebouwde kompas en het GPS-systeem beïnvloeden en leiden tot positioneringsfouten. Het wordt aanbevolen om de drone op minstens 5 meter afstand van structuren te houden.
3. Beheer het product binnen uw gezichtsveld en blijf uit de buurt van obstakels en mensenmassa's.
4. Gebruik het product niet op plaatsen met hoogspanningsleidingen, telecommunicatiebasisstations of lanceertorens om storing van de afstandsbediening te voorkomen.
5. Gebruik het product met de nodige voorzichtigheid wanneer de hoogte meer dan 3.000 meter is, omdat de vliegprestaties kunnen worden beïnvloed wanneer de prestaties van de dronebatterij en het voedingssysteem worden verzwakt door omgevingsfactoren.

Voorzorgsmaatregelen voor de Vlucht

1. Controleer of de afstandsbediening, de intelligente vluchtbatterij en het mobiele apparaat volledig zijn opgeladen.
2. Controleer of de drone intact is en of de propellers correct zijn geïnstalleerd.
3. Controleer of de camera normaal werkt na het inschakelen.
4. Controleer of de app normaal werkt.
5. Controleer of de SD-kaart is geplaatst en zorg ervoor dat de camera schoon is.
6. Zorg ervoor dat de drone opstijgt op een vlakke en harde ondergrond, in plaats van op zandsteen of struiken; de drone kan niet worden ontgrendeld als hij grote trillingen vertoont.
7. Wees voorzichtig wanneer de drone opstijgt op het oppervlak van bewegende objecten, zoals een rijdend voertuig en een schip.
8. GPS-positionering en waypoint-vluchten worden uitgeschakeld op de zuid- en noordpool.
9. Gebruik het product niet op extreem koude of warme plaatsen om gevaren te voorkomen.

Verbinding

Volg de onderstaande stappen:

1. Voltooi de stappen in "De afstandsbediening voorbereiden" en schakel de afstandsbediening in.
2. Voltooi de stappen in "Het apparaat voorbereiden" en schakel de afstandsbediening in.
3. Start de app om de verbindingsstatus te bekijken. De verbinding is voltooid wanneer wordt weergegeven.
4. Tik op om de vluchtinterface te openen.

• Het wordt aanbevolen om op te tikken en de geanimeerde handleiding te volgen om te bedienen voor nieuwe gebruikers.

Vluchtmodus

Atom LT heeft drie vluchtmodi: Video/Normal/Sport, die via de app kunnen worden geschakeld.

Videomodus
Stijgsnelheid: 2 m/s, daalsnelheid: 1,5 m/s, vluchtsnelheid: 6 m/s
De drone komt standaard in de beginnersmodus wanneer deze voor het eerst wordt gebruikt. De vluchtsnelheid is beperkt tot hetzelfde als in de videomodus, zodat u vertrouwd kunt raken met de bedieningselementen van de drone.

Normale modus
Stijgsnelheid: 4 m/s, daalsnelheid: 3 m/s, vluchtsnelheid: 10 m/s
U kunt de beginnersmodus verlaten nadat u voldoende vliegvaardigheden hebt geleerd, en de drone schakelt standaard over naar de normale modus.

Sportmodus
Stijgsnelheid: 5 m/s, daalsnelheid: 4 m/s, vluchtsnelheid: 16 m/s
Videomodus wordt aanbevolen bij luchtfotografie. Sportmodus wordt aanbevolen als u een snelle vliegervaring wilt. Let meer op bij vluchten in de sportmodus, omdat de reactiesnelheid van de drone aanzienlijk toeneemt in de sportmodus.

• Om de vliegveiligheid te waarborgen, is de sportmodus alleen toegankelijk wanneer het batterijniveau hoger is dan 30% en de vlieghoogte hoger is dan 8 m. Eenmaal ingeschakeld, als het batterijniveau onder de 30% daalt of de vlieghoogte onder de 4 m daalt, verlaat de drone automatisch de sportmodus.
• De maximale snelheid en remweg van de drone nemen aanzienlijk toe in de sportmodus. Een minimale remweg van 30 m is vereist in windstille omstandigheden om de veiligheid te waarborgen.

Kompas kalibreren

Scenarios die Kompaskalibratie Vereisen

1. Kompaskalibratie is vereist voor het eerste gebruik.
2. Vliegen met de drone op een locatie die meer dan 500 km verwijderd is van de laatste vlucht.

• Kalibreer het kompas NIET op locaties waar magnetische interferentie kan optreden, zoals in de buurt van magnetietafzettingen of grote metalen structuren zoals metaalmijnen, met staal versterkte kelders, bruggen, auto's of steigers.
• Draag tijdens de kalibratie GEEN objecten die ferromagnetische materialen bevatten, zoals mobiele telefoons, in de buurt van de drone.
• Zorg ervoor dat de drone tijdens de kalibratie minstens 1,5 m boven de grond is.

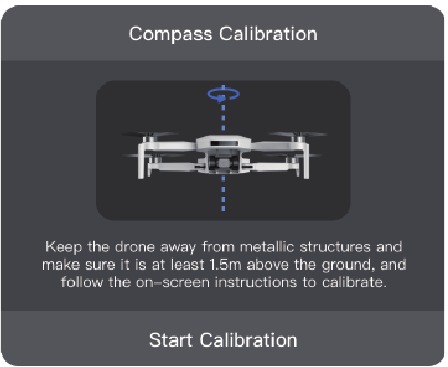

Kalibratieprocedure

Kies een open ruimte om de volgende procedure uit te voeren.

1. Wanneer kalibratie vereist is, verschijnt de kalibratie-interface automatisch in de app, tik gewoon op "Start calibration" (Kalibratie starten) en de staartindicator knippert afwisselend rood en groen.

2. Houd de drone horizontaal en draai hem 360°, totdat de app verticale kalibratie weergeeft, en de staartindicator afwisselend blauw en groen knippert.

3. Houd de drone verticaal en draai hem 360° rond een verticale as, totdat de app aangeeft dat de kalibratie is voltooid.


U kunt de kompaskalibratie ook handmatig activeren in de app: Instellingen-Kalibratie-Kompas kalibratie.

• Wanneer u herhaaldelijk de melding "Calibration failed" (Kalibratie mislukt) in de app krijgt, wijzigt u de locatie en probeert u de kalibratieprocedure opnieuw.
• Kalibreer het kompas niet terwijl de armen zijn ingeklapt.

Beginnersmodus

De drone is automatisch ingesteld op de beginnersmodus voor het eerste gebruik. In de beginnersmodus:

1. De vliegafstand en -hoogte zijn beperkt tot 0~30 m.
2. Het snelheidsniveau is beperkt tot hetzelfde als in de videomodus.
3. Gebruikers die de drone voor het eerst bedienen, wordt aangeraden de drone te leren en te beheersen in de beginnersmodus.

Opstijgen/Landen/Hoveren

Handmatig Opstijgen/Landen

Opstijgen

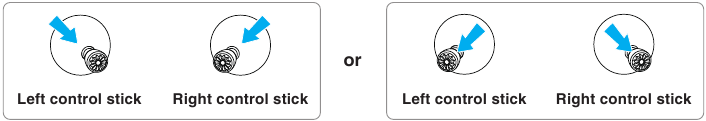

1. Start de motoren
   Gebruik een gecombineerd stickcommando om de motoren te starten. Duw beide sticks naar de onderste binnenste of buitenste hoek, afhankelijk van uw besturingsstickmodus, om de motoren te starten. Laat beide sticks tegelijk los zodra de motoren draaien.

2. Duw de gashendel omhoog om op te stijgen
   Duw de gashendel voorzichtig omhoog zoals weergegeven in de afbeelding, laat de besturingsstick los wanneer de drone de grond verlaat en hij blijft zweven.


Landen
Trek de gashendel naar beneden totdat de drone op de grond landt. Laat de gashendel los wanneer de motoren niet meer draaien.

• Stijg op vanaf een stabiele en vlakke ondergrond, stijg niet op en land niet op de handpalm of met de hand.
• Het wordt niet aanbevolen om op te stijgen met een lage batterij, omdat dit de levensduur van de batterij kan beïnvloeden. Behandel het met de nodige voorzichtigheid en aanvaard de bijbehorende gevolgen als een gedwongen start vereist is.
• Wanneer de drone zich niet in een vlakke en stationaire toestand bevindt, blijf dan minstens 5 m uit de buurt van de drone en duw beide sticks 2 seconden naar de onderste binnenhoek om de motoren geforceerd te ontgrendelen.
• Houd de afstand meer dan 0,5 m tussen de drone en de grond, omdat deze mogelijk niet in een goede zweefstatus kan komen vanwege de luchtstroom wanneer deze zich dicht bij de grond bevindt.
• Als de drone na de landing niet kan worden vergrendeld vanwege een afwijking, trek dan de gashendel 3 seconden naar de uiterste stand en de drone wordt met geweld vergrendeld.
• Wanneer het hoogteverschil tussen het landings- en startpunt >3m of -3m is, kan er een risico bestaan dat de drone te snel daalt en met volle gas de grond raakt. In dergelijke gevallen is het essentieel dat u handmatig een geschikte daalsnelheid regelt om ervoor te zorgen dat de drone veilig en geleidelijk landt.

Opstijgen/Landen met één toets

Opstijgen met één toets
Tik in de app op de knop voor opstijgen met één toets , en veeg vervolgens naar rechts in het pop-upvenster om de drone automatisch te starten, waarna hij automatisch naar een hoogte van 1,2 m stijgt en blijft zweven.

Landen met één toets
Tik in de app op de knop voor landen met één toets , en veeg vervolgens naar links in het pop-upvenster om de drone te laten landen, of veeg naar rechts om te beginnen met terugkeren.

Smart Flight

Circle Flight

Beschrijving	Start de cirkelvlucht, de drone vliegt voorwaarts door de huidige positie als middelpunt van de cirkel te nemen totdat hij het startpunt van de cirkelvlucht bereikt; Wanneer de gebruiker op in de App tikt, vliegt de drone rond de cirkel met een ingestelde snelheid en GO-richting.
Aanpasbare parameter	De gebruiker kan de straal, snelheid en richting van de Circle Flight instellen in de Circle Flight Setting.
Hoe te starten	Wanneer het GPS-signaal normaal is en de vlieghoogte ≥5m is, tik dan op en selecteer in de App.
Hoe te stoppen	Tik op aan de linkerkant om de Circle Flight te stoppen. Beweeg een bedieningsstick om de Circle Flight te stoppen. De drone blijft op zijn plaats hangen. Druk kort op de RTH/Pauze-knop op de afstandsbediening om de Circle Flight te stoppen. De drone blijft op zijn plaats hangen.

• Wanneer de cirkelvlucht is ingeschakeld, stijgt de drone automatisch op tot 5 meter als de hoogte minder is dan 5 meter.
• Zorg ervoor dat er geen obstakels in de straal van de cirkelvlucht zijn en gebruik de drone met voorzichtigheid, omdat de drone geen obstakelvermijding ondersteunt.

Follow Me Flight

Beschrijving	Zodra de Follow Me Flight is ingeschakeld, volgt de drone uw mobiele apparaat op de huidige afstand; De vlieghoogte en de yaw kunnen worden aangepast tijdens de Follow Me Flight.
Hoe te starten	Wanneer het GPS-signaal sterk is en de horizontale vliegafstand 5-50 meter is, tik dan op en selecteer in de App.
Hoe te stoppen	Tik op aan de linkerkant om de Follow Me Flight te stoppen. Druk kort op de RTH/Pauze-knop op de afstandsbediening om de Follow Me Flight te stoppen. De drone blijft op zijn plaats hangen.

• Wanneer de Follow Me Flight is ingeschakeld, stijgt de drone automatisch op tot 5 meter als de hoogte minder is dan 5 meter.
• De nauwkeurigheid van het volgen hangt af van de kwaliteit van het GPS-signaal van de drone en de positioneringsnauwkeurigheid van uw mobiele apparaat.
• De Follow Me Flight is afhankelijk van de positionering van uw mobiele apparaat. De app vereist positioneringstoestemming, anders kan deze functie niet worden ingeschakeld.

Waypoint Flight

Beschrijving	Wanneer de waypointvluchtfunctie is ingeschakeld, kan de gebruiker vrijelijk 1 of meerdere waypointcoördinaten instellen in de App-kaart, en de drone vliegt over de corresponderende coördinaten volgens de volgorde van de ingestelde waypointcoördinaten.
Hoe te starten	Wanneer het GPS-signaal sterk is, tik op in de App en selecteer om de Waypoint Flight te starten. Tik op in de kaart om meerdere waypoints vast te zetten, tik daarna op om de Waypoint Flight te starten. De gebruiker kan 2-30 waypoints instellen; Het cijfer in het waypointpictogram geeft de vluchtvolgorde aan. Ondertussen kan de gebruiker bepaalde waypoints verwijderen, de huidige Waypoint Flight-taak opslaan of kiezen uit de opgeslagen waypointvluchttaken.
Hoe te stoppen	Tik op aan de linkerkant om de Waypoint Flight te stoppen. Beweeg een bedieningsstick (behalve de gashendel) om de Waypoint Flight te stoppen. De drone blijft op zijn plaats hangen. Druk kort op de RTH/Pauze-knop op de afstandsbediening om de Waypoint Flight te stoppen. De drone blijft op zijn plaats hangen.

• Tijdens de waypointvlucht kunt u de vlieghoogte aanpassen door de gashendel te bewegen.
• Tijdens de waypointvlucht verlaat de drone de waypointvlucht en blijft hij op zijn plaats hangen zodra hij het virtuele hek bereikt.

Return To Home

Regular Return

Regular Return bestaat uit drie stappen, namelijk:

1. Stijgen: De drone stijgt op naar de vooraf ingestelde terugkeerhoogte (deze stap wordt overgeslagen als de hoogte van de drone al hoger is dan de terugkeerhoogte).
2. Horizontale vlucht: De drone houdt een rechte vlucht aan op de ingestelde hoogte in de richting van het thuispunt.
3. Landen: Zodra de drone het THUISpunt bereikt, landt hij automatisch en stopt hij zijn propellers.

Return to Home (RTH) De drone moet in de GPS-modus staan

Hoe RTH
One key RTH: Houd de RTH-knop op de afstandsbediening 1 seconde ingedrukt of tik op in de App om het menu te openen en veeg vervolgens naar rechts om de terugkeer te starten (zie "One-Key Takeoff/Landing").
Auto RTH: Wanneer het batterijniveau van de drone laag is, het signaal tussen de drone en de afstandsbediening verloren is gegaan of de drone andere afwijkingen vertoont, wordt Auto RTH geactiveerd.

Hoe de RTH te verlaten
Methode 1: Tik op aan de linkerkant van de App om RTH te verlaten.
Methode 2: Druk kort op de return-knop op de afstandsbediening om RTH te verlaten.

RTH-vereisten
De drone moet in de GPS-modus opstijgen en het THUISpunt succesvol registreren.

• Om de veiligheid van de terugvlucht te garanderen, dient u de juiste terugkeerhoogte in de app in te stellen op basis van de vliegomgeving.
• Tijdens de terugkeer kunnen gebruikers de vlieghoogte nog steeds aanpassen door de gashendel te bewegen.
• Wanneer de drone zich binnen 20 m van het THUISpunt bevindt en RTH wordt gestart, verschijnt er een pop-upvenster in de App waarin de gebruiker kan kiezen tussen landen en terugkeren. Als terugkeer is geselecteerd, is de minimale terugkeerhoogte 5 m. De drone landt automatisch als er na een aftelling van 10 seconden geen actie wordt ondernomen. Let op de vliegveiligheid.
• Hoge gebouwen of obstakels kunnen het transmissiesignaal blokkeren en signaalverlies veroorzaken. Vlieg niet achter gebouwen die hoger zijn dan de terugkeerhoogte, anders botst de drone tijdens de terugkeer met obstakels en stort hij neer. Als de drone in de ATTI-modus komt vanwege een GPS-fout of GPS-signaalinterferentie, kan hij niet terugkeren. Tijdens het terugkeerproces kan sterke tegenwind worden ondervonden. Het verlagen van de vlieghoogte kan het stroomverbruik helpen verminderen. Als er onvoldoende stroom is, voert de drone een gedwongen landing ter plaatse uit. Let op de aanwijzingen in de PotensicPro App. Start de terugkeer niet als er obstakels boven het hoofd zijn, zoals hoge bomen, anders kan de drone tijdens het klimmen neerstorten.

• Let op de veiligheid van de terugkeer, omdat de drone geen obstakelvermijding ondersteunt en kan neerstorten bij een botsing met obstakels tijdens de terugkeer.
• Voor elke GPS-signaalanomalie bij communicatieverlies, blijft de drone in de ATTI-modus zweven totdat het GPS-signaal sterk genoeg is en de terugkeer wordt hervat.

Descending Return

Hoe te activeren
Na 10 seconden in de RTH-koers, als de vlieghoogte groter is dan 150 meter en de vliegafstand groter is dan 300 meter, zal de App een bericht weergeven waarin u wordt gevraagd te bevestigen of u de dalende terugkeer wilt starten. Na bevestiging start de drone de dalende terugkeer (de drone zal zijn hoogte verlagen terwijl hij het THUISpunt nadert). Wanneer zijn hoogte daalt tot 120 meter, schakelt de drone over naar de reguliere terugkeer, waarbij hij zijn huidige hoogte aanhoudt totdat hij het THUISpunt bereikt en automatisch landt.

Hoe te stoppen
Tik op aan de linkerkant van de App-interface of houd de gashendel 2 seconden omhoog om de dalende terugkeer te stoppen. De drone schakelt over naar de reguliere terugkeer en behoudt de huidige hoogte.

1. Bij sterke wind kan de dalende terugkeer het stroomverbruik besparen en een meer succesvolle terugkeer garanderen.
2. Als de drone tijdens de dalende terugkeer de verbinding met de afstandsbediening verliest, schakelt hij over naar de reguliere terugkeer.

• Dit product beschikt niet over obstakelvermijding. Wees voorzichtig en geef prioriteit aan de vliegveiligheid tijdens het terugkeerproces.

Noodstop

Zie "Functielijst" Noodstop voor de gedetailleerde bedieningsmethode.

• De noodstopfunctie is ontworpen om te voorkomen dat voetgangers gewond raken of waardevolle spullen beschadigd raken door propellerbladen in geval van dronefalen. Gebruik het alstublieft met de nodige voorzichtigheid, omdat het stoppen van de motoren tijdens de vlucht ervoor zorgt dat de drone neerstort.

Specificaties & parameters

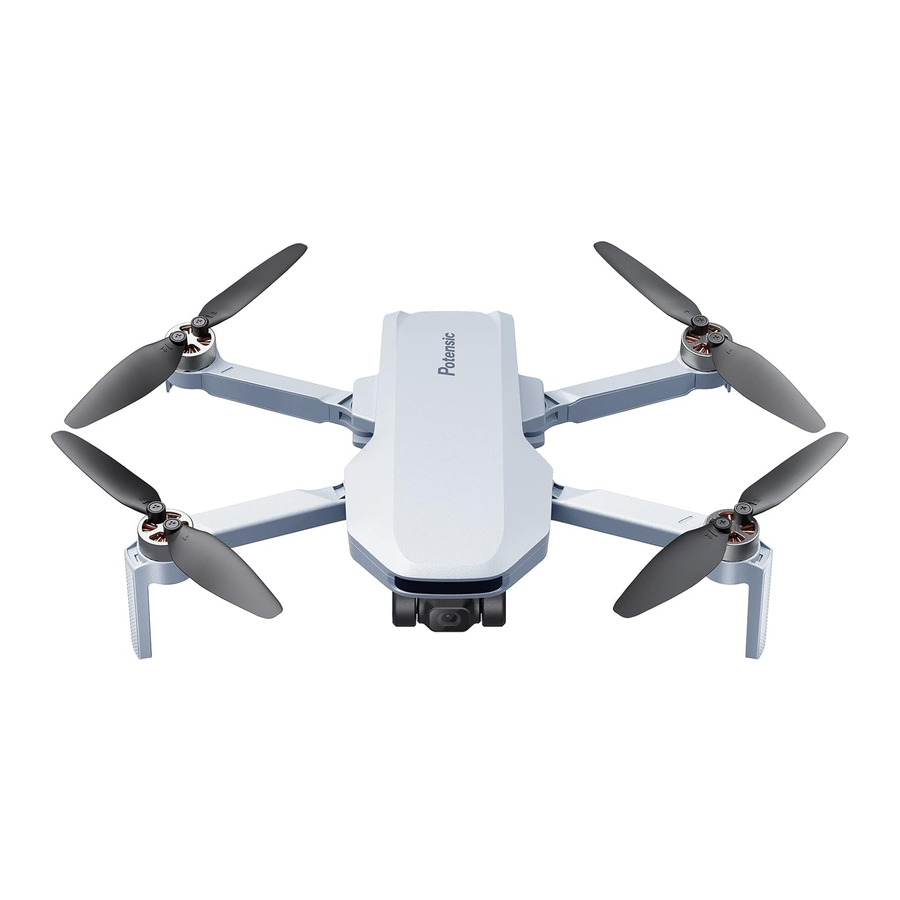

Drone
Model: DSDR04D
Gewicht bij opstijgen: < 249 g (het gewicht bij opstijgen is inclusief batterij en propellerbladen)
Afmetingen opgevouwen: 88x143x58mm
Afmetingen uitgevouwen (inclusief propellerbladen): 300x242x58mm
Afmetingen uitgevouwen (exclusief propellerbladen): 210x152x58mm
Diagonale afstand: 219mm
Max. snelheid (sportmodus): Stijgsnelheid: 5 m/s; daalsnelheid: 4 m/s; vliegsnelheid: 16 m/s
Max. vliegtijd: 40 min.
Max. windweerstand: 38 km/u (niveau 5)
Bedrijfstemperatuur: 0°C~40°C
GNSS: GPS+GLONASS+Galileo+BeiDou
Werkfrequentie: 2,400~2,4835GHz
Zendvermogen: 2,4GHz: < 20dBm
Nauwkeurigheidsbereik zweven:
Verticaal: ±0,5 m (met GPS-positionering)
Horizontale vlucht: ±1,5 m (met GPS-positionering)
Extra laadvermogen: Niet ondersteund
Maximale zweeftijd: 37 minuten

Camera
Bereik lenskanteling: +20°~-90°
CMOS: 1/3"
Effectieve pixel: 12 MP
ISO-bereik: 100~6400
Elektronische sluitertijd: 1/30s~1/25000s
FOV: 118°
Diafragma: F2.2
Fotoresolutie: 2560*1440
Afbeeldingsindeling: JPG
Videoresolutie: 2.5K @30fps; 1080P@30fps;
Video-indeling: MP4 (H.264)
Maximale videobitsnelheid: 12 Mbps
Ondersteund bestandssysteem: FAT 32, exFAT
Type ondersteunde opslagkaart: Micro SD-kaart; 4~256 GB SD-kaart transmissiesnelheid ≥class10 of U1-standaard

Afstandsbediening
Model: DSRC02A
Werkfrequentie: 2,402~2,483GHz
Maximale transmissieafstand (vrij zicht, zonder interferentie): 4 km
Bedrijfstemperatuur: 0°C~40°C
Batterij: 3000 mAh, lithiumbatterij, 1S
Zendervermogen (EIRP): 2,4 GHz: ≤20dBm
Oplaadinterface: TYPE-C
Oplaadspecificatie: 5V/1A
Videotransmissiesysteem: PixSync 2.0
Beeldoverdrachtskwaliteit: 576P
Latentie (afhankelijk van omgeving en mobiel apparaat): 200 ms
Ondersteunde grootte mobiel apparaat: Lengte: 170 mm, breedte: 100 mm, dikte: 6,5 mm~8,5 mm

Slimme vliegaccu
Model: DSBT02C
Capaciteit: 3000 mAh
Spanning: 7,2 V
Batterijtype: Li-ion 2S
Energie: 21.6Wh
Gewicht batterij: 108 g
Werktemperatuur: 0°C~40°C

• De maximale vliegtijd wordt gemeten bij een omgevingstemperatuur van ongeveer 25°C in een windstil laboratorium, waarbij vooruit wordt gevlogen met een constante snelheid van 18 km/u (zonder foto- of video-opnamen tijdens het hele proces), totdat de batterij volledig is ontladen tot 0%. Specifieke resultaten variëren afhankelijk van de externe omgeving, bedieningsmethode en firmwareversie. Raadpleeg de daadwerkelijke ervaring.
• De maximale zweeftijd wordt gemeten bij een omgevingstemperatuur van ongeveer 25°C in een windstil laboratorium, waarbij wordt gezweefd (zonder foto- of video-opnamen tijdens het hele proces) totdat de batterij volledig is ontladen tot 0%. Specifieke resultaten variëren afhankelijk van de externe omgeving, bedieningsmethode en firmwareversie. Raadpleeg de daadwerkelijke ervaring.

Checklist na de vlucht

• Zorg ervoor dat u een visuele inspectie uitvoert, zodat de drone, de afstandsbediening, de camera, de vliegaccu's en de propellers in goede staat verkeren. Neem contact op met Potensic support als er schade wordt opgemerkt.
• Zorg ervoor dat de cameralens en de sensoren van het visionsysteem schoon zijn.
• Zorg ervoor dat de drone correct wordt opgeborgen voordat deze wordt vervoerd.

Onderhoudsinstructies

Neem de volgende regel in acht om ernstig letsel bij kinderen en dieren te voorkomen:

1. Kleine onderdelen, zoals kabels en riemen, zijn gevaarlijk als ze worden ingeslikt. Houd alle onderdelen buiten het bereik van kinderen en dieren.
2. Bewaar de slimme vliegaccu en de afstandsbediening op een koele, droge plaats, uit de buurt van direct zonlicht, om ervoor te zorgen dat de ingebouwde LiPo-accu NIET oververhit raakt. Aanbevolen opslagtemperatuur: tussen 22℃ en 28°C (71°F en 82°F) voor opslagperioden van meer dan drie maanden. Nooit opslaan in omgevingen buiten het temperatuurbereik van -10°C tot 45°C (14°F tot 113°F).
3. Zorg ervoor dat de camera NIET in contact komt met of wordt ondergedompeld in water of andere vloeistoffen. Als deze nat wordt, veeg deze dan droog met een zachte, absorberende doek. Het inschakelen van een drone die in het water is gevallen, kan leiden tot permanente schade aan onderdelen. Gebruik GEEN stoffen die alcohol, benzeen, verdunners of andere brandbare stoffen bevatten om de camera schoon te maken of te onderhouden. Bewaar de camera NIET in vochtige of stoffige ruimtes.
4. Controleer elk drone-onderdeel na een crash of een zware impact. Neem contact op met Potensic support als er problemen of vragen zijn.
5. Controleer regelmatig de batterijniveau-indicatoren om het huidige batterijniveau en de algehele levensduur van de batterij te zien. De batterij is geschikt voor 250 cycli. Het wordt niet aanbevolen om daarna door te gaan met het gebruik.
6. Zorg ervoor dat u de drone met de armen opgevouwen vervoert wanneer deze is uitgeschakeld.
7. Zorg ervoor dat u de afstandsbediening met de antennes opgevouwen vervoert wanneer deze is uitgeschakeld.
8. De batterij gaat in de slaapstand na langdurige opslag. Laad de batterij op om de slaapstand te verlaten.
9. Bewaar de drone, de afstandsbediening, de batterij en de oplader in een droge omgeving.
10. Verwijder de batterij voordat u de drone onderhoudt (bijv. het reinigen of bevestigen en losmaken van de propellers). Zorg ervoor dat de drone en de propellers schoon zijn door vuil of stof te verwijderen met een zachte doek. Reinig de drone niet met een natte doek en gebruik geen reiniger die alcohol bevat. Vloeistoffen kunnen in de dronebehuizing doordringen, wat een kortsluiting kan veroorzaken en de elektronica kan vernietigen.
11. Zorg ervoor dat u de batterij uitschakelt om de propellers te vervangen of te controleren.

Procedures voor probleemoplossing

1. Waarom kan de batterij niet worden gebruikt vóór de eerste vlucht?
   De batterij moet worden geactiveerd door deze op te laden voordat u deze voor de eerste keer gebruikt.

2. Geen functie

Controleer of de slimme vliegaccu en de afstandsbediening zijn geactiveerd door op te laden. Als het probleem aanhoudt, neem dan contact op met Potensic support.

3. Problemen met inschakelen en opstarten

Controleer of de batterij stroom heeft. Zo ja, neem dan contact op met Potensic support als deze niet normaal kan worden gestart.

4. Problemen met SW-update

Volg de instructies in de gebruikershandleiding om de firmware bij te werken. Als de firmware-update mislukt, start u alle apparaten opnieuw op en probeert u het opnieuw. Als het probleem aanhoudt, neem dan contact op met Potensic support.

5. Problemen met afsluiten en uitschakelen

Neem contact op met Potensic support.

6. Hoe zorgeloos omgaan of opslag in onveilige omstandigheden te detecteren
   Neem contact op met Potensic support.

Risico en waarschuwingen

Wanneer de drone een risico detecteert na het inschakelen, verschijnt er een waarschuwing in PotensicPro.
Let op de onderstaande lijst met situaties.

1. Als de status van de drone niet geschikt is om op te stijgen.
2. Als het kompas interferentie ondervindt en moet worden gekalibreerd.
3. Volg de instructies op het scherm wanneer daarom wordt gevraagd.

Veiligheidsmaatregelen

Blijf uit de buurt van obstakels en menigten
Om de veiligheid van zowel de gebruiker als de mensen in de omgeving te waarborgen, dient u het product uit de buurt te houden van drukke gebieden, hoogbouw en hoogspanningskabels. Gebruik het bovendien niet in zware weersomstandigheden, zoals harde wind, zware regen en onweer. Deze voorzorgsmaatregel is noodzakelijk omdat het product onvoorspelbare vliegsnelheden, statusfluctuaties en potentiële gevaren kan vertonen.

Houd vocht buiten
Om afwijkingen of schade veroorzaakt door vocht dat de nauwkeurige elektronische componenten en mechanische onderdelen in het product aantast te voorkomen, dient u ervoor te zorgen dat het uit de buurt van vocht wordt gehouden.

Veilige bediening
Bij het bedienen van de drone neemt de kans op onvoorziene risico's toe wanneer gebruikers moe zijn, zich in een slechte mentale conditie bevinden of geen ervaring hebben. Om de veiligheid te waarborgen, is het essentieel om het product te herstellen of te repareren met behulp van originele onderdelen. Bedien het product strikt binnen de aangegeven limieten en zorg ervoor dat u zich houdt aan de lokale veiligheidsvoorschriften.

Blijf uit de buurt van snel draaiende onderdelen
Terwijl de propellers van het product met een hoge snelheid draaien, dient u het uit de buurt van menigten en dieren te houden om krassen of verstoringen te voorkomen. Vermijd het aanraken van de draaiende propellers met uw handen.

Blijf uit de buurt van warmtebronnen
Om afwijkingen, vervorming en mogelijke schade te voorkomen, dient u het product uit de buurt van hitte en blootstelling aan hoge temperaturen te houden. Deze voorzorgsmaatregel is vooral cruciaal omdat het product bestaat uit metalen, vezels, plastic en elektronische elementen.

Waarschuwing & prompts

1. Bewaar de verpakking en de handleiding op een veilige plaats, omdat ze belangrijke informatie bevatten.
2. Gebruikers zijn er verantwoordelijk voor dat het gebruik van deze drone geen schade toebrengt aan anderen of hun eigendommen.
3. Ons bedrijf en dealers zijn niet aansprakelijk voor verliezen en persoonlijk letsel als gevolg van onjuist gebruik of bediening.
4. Gebruikers moeten de procedures in de gebruikershandleiding strikt volgen voor het installeren en testen van de drone. Houd tijdens de vlucht een minimale afstand van 1 tot 2 meter van personen aan om botsingen en letsel te voorkomen.
5. Het product moet door een volwassene worden gemonteerd. Gebruikers jonger dan 16 jaar mogen het product niet alleen gebruiken. De batterij moet worden opgeladen onder toezicht van een volwassene en moet tijdens het opladen uit de buurt van ontvlambare materialen worden gehouden.
6. Het product bevat kleine onderdelen. Plaats ze buiten het bereik van kinderen om accidenteel inslikken te voorkomen.
7. Bedien het product niet boven wegen of stilstaand water om ongelukken te voorkomen.
8. Het demonteren of aanpassen van het product, met uitzondering van de propellers, is verboden, omdat dit kan leiden tot storingen van de drone.
9. Laad de slimme batterij op met een USB-oplader die voldoet aan de FCC/CE-normen.
10. De afstandsbediening heeft een ingebouwde 3,7 V lithiumbatterij die niet hoeft te worden vervangen.
11. Maak geen kortsluiting en knijp niet in de batterij om explosie te voorkomen.
12. Maak geen kortsluiting, breek de batterij niet af en gooi de batterij niet in het vuur en plaats hem niet op een hete plaats (in het vuur of in de buurt van een elektrische kachel).
13. Houd een veilige afstand tot de snel draaiende propellers; vermijd het gebruik van het product in menigten om krassen of letsel te voorkomen.
14. Gebruik het product niet op plaatsen met een sterk magnetisch veld, zoals in de buurt van hoogspanningskabels, gebouwen die metalen bevatten, auto's en treinen; anders kan de verbindingsstabiliteit in gevaar komen.
15. Zorg ervoor dat u de lokale wet- en regelgeving volledig begrijpt om ongeoorloofd gebruik van de drone te voorkomen.
16. Om te voldoen aan de vereisten van de magnetische omgeving van de luchtvaartradio, dient u tijdens de periode van radiocontroleorders die door de relevante nationale autoriteiten binnen de gespecificeerde regio's zijn uitgevaardigd, het gebruik van de afstandsbediening op te schorten zoals aangegeven.
17. Vlieg niet op lage hoogte over wateroppervlakken.
18. Blijf uit de buurt van luchthavens, vliegroutes en andere beperkte gebieden.

Fabrikant: Shenzhen Potensic Intelligent Co., Ltd.
Adres: Room 1901, Jinqizhigu Building, Tangling Road, Nanshan District, Shenzhen, China

EC REP
E-CrossStu GmbH. 69 Mainzer Landstrasse, Frankfurt am Main, 60329, Hessen,
Germany (E-crossstu@web.de) +49 069332967674

UK REP
YH Consulting Limited. C/O YH Consulting Limited Office 147, Centurion House,
London Road, Surrey, TW18 4AX (H2YHUK@gmail.com) +44 07514-677868

E-mail: support@potensic.com
E-mail: support.uk@potensic.com
E-mail: support.de@potensic.com
E-mail: support.fr@potensic.com
E-mail: support.it@potensic.com
E-mail: support.es@potensic.com
E-mail: support.jp@potensic.com
Web: www.potensic.com
FB: www.facebook.com/Potensic

Referenties

• Potensic Official Website | Discover Your First Camera Drone

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Potensic Atom LT Handleiding

Beschikbare talen
