EcoFlow WAVE 3, EF-WA-E01-3 Handleiding

Veiligheidsinstructies

Disclaimer
Lees de productdocumentatie aandachtig door en zorg ervoor dat u deze begrijpt voordat u het product gebruikt. Onjuist gebruik kan ernstig letsel, schade aan het product of verlies van eigendommen veroorzaken. Raadpleeg altijd de meest actuele documentatie die beschikbaar is op https://www.ecoflow.com/support/download/. Deze documentatie heeft voorrang op alle andere versies.
Door dit product te gebruiken, erkent u en gaat u akkoord met alle voorwaarden die in de documentatie worden vermeld. EcoFlow is niet aansprakelijk voor verliezen veroorzaakt door onjuist gebruik of het niet naleven van de verstrekte instructies. Onder voorbehoud van toepasselijke wet- en regelgeving behoudt EcoFlow zich het recht voor op de definitieve interpretatie van dit document en alle documenten die betrekking hebben op het product.

Veiligheidsinstructies

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

1. Stel het product niet bloot aan mechanische schokken. Gebruik het niet meer als het schokken heeft gehad.
2. Alleen de gereguleerde oplaadmethode in de gebruikershandleiding is toegestaan.
3. Houd het product niet opgeladen wanneer het niet in gebruik is.
4. Transport
5. Stel dit product niet bloot aan ernstige schokken, trillingen of vallen.
6. Neem dit product niet mee aan boord van een vliegtuig.

Omgeving

1. Gebruik het product niet in de buurt van een warmtebron, zoals een vuurbron of een verwarmingsoven.
2. Maak het product niet nat en dompel het niet onder in vloeistoffen. Wanneer u het product in natte omgevingen gebruikt, zoals regenachtige gebieden of plaatsen in de buurt van water, bescherm het dan met een waterdichte tas.
3. Volg de vereisten voor de omgevingstemperatuur die in de productspecificatie zijn vermeld om het product te gebruiken of op te slaan. Vermijd degradatie of schade aan het product, of risico's voor de persoonlijke veiligheid als gevolg van te hoge of te lage temperaturen.
4. Gebruik het product niet in een omgeving met sterke statische elektriciteit of magnetische velden.
5. Houd het product buiten bereik van kinderen en huisdieren. Als het product in de buurt van kinderen wordt gebruikt, moeten ze nauwlettend in de gaten worden gehouden.
6. Houd het product uit de buurt van dampen, rook, stoom en stof.
7. Bewaar het product op een nette, droge en goed geventileerde plaats.
8. Voor opslag op lange termijn dient u het product eenmaal per 3 maanden op te laden en te ontladen (volledig opladen en vervolgens ontladen tot 60% voor opslag) om de batterij in goede conditie te houden. Het product valt niet onder de garantie als het langer dan 6 maanden niet is opgeladen of ontladen.

Werking

1. Elektrische apparaten die op dit product zijn aangesloten, moeten voldoen aan de lokale certificeringseisen, en Type-C-poorten zijn alleen toegestaan voor apparaten met brandwerende behuizingen.
2. Demonteer, repareer of wijzig dit product niet zelf. Neem voor onderhoud of service contact op met de klantenservice van EcoFlow.
3. Koppel het product altijd los van alle externe stroombronnen voordat u onderhoud of service uitvoert.
4. Om het risico op beschadiging van de stekker en het snoer te verminderen, trekt u aan de stekker in plaats van aan het snoer wanneer u het product loskoppelt.
5. Doorboor het product niet met scherpe voorwerpen.
6. Steek geen vingers of handen in het product.
7. Steek geen draden of andere metalen voorwerpen in het product om kortsluiting te voorkomen.
8. Gebruik geen onofficiële of niet-aanbevolen onderdelen of accessoires. Neem voor vervanging contact op met EcoFlow voor verdere assistentie.
9. Gebruik dit product niet met een beschadigd snoer of stekker, of een beschadigde uitgangskabel.
10. Stapel geen zware voorwerpen op het product.
11. Plaats het product op een stabiele en vlakke ondergrond. Vermijd schade aan het apparaat of persoonlijk letsel doordat het product valt of omvalt.
12. Gebruik een zachte, droge doek om het product af te vegen en schoon te maken.
13. Gebruik in een reparatiefaciliteit: Tijdens gebruik in een reparatiefaciliteit, zoals een autoreparatiecentrum, werkplaats of een andere plaats waar reparaties worden uitgevoerd, mag u het product niet op de vloer plaatsen of op een hoogte van minder dan 457 mm (18 inch) boven de vloer.
14. Zorg ervoor dat de kabellengte voor elke PV/DC-verbinding met dit product minder dan 3 meter is.

In geval van nood

1. Neem in geval van nood voorzorgsmaatregelen tegen elektrische schokken voordat u het product aanraakt, zoals het dragen van isolerende handschoenen.
2. Als het product nat wordt, stop dan onmiddellijk met het gebruik en onthoud u van verdere bediening of inschakeling. Plaats het product in een veilige, waterdichte en goed geventileerde ruimte en neem contact op met de klantenservice van EcoFlow voor assistentie.
3. Als het product in het water valt, plaats het dan in een veilige, waterdichte en goed geventileerde ruimte en houd het uit de buurt van contact totdat het volledig droog is. Het gedroogde product mag niet meer worden gebruikt en moet op de juiste manier worden afgevoerd volgens de lokale wet- en regelgeving.
4. Als het product vlam vat, raden we u aan om de brandblussers in de volgende volgorde te gebruiken: water of waternevel, zand, blusdeken, droog poeder en ten slotte een koolstofdioxidebrandblusser.

Overzicht

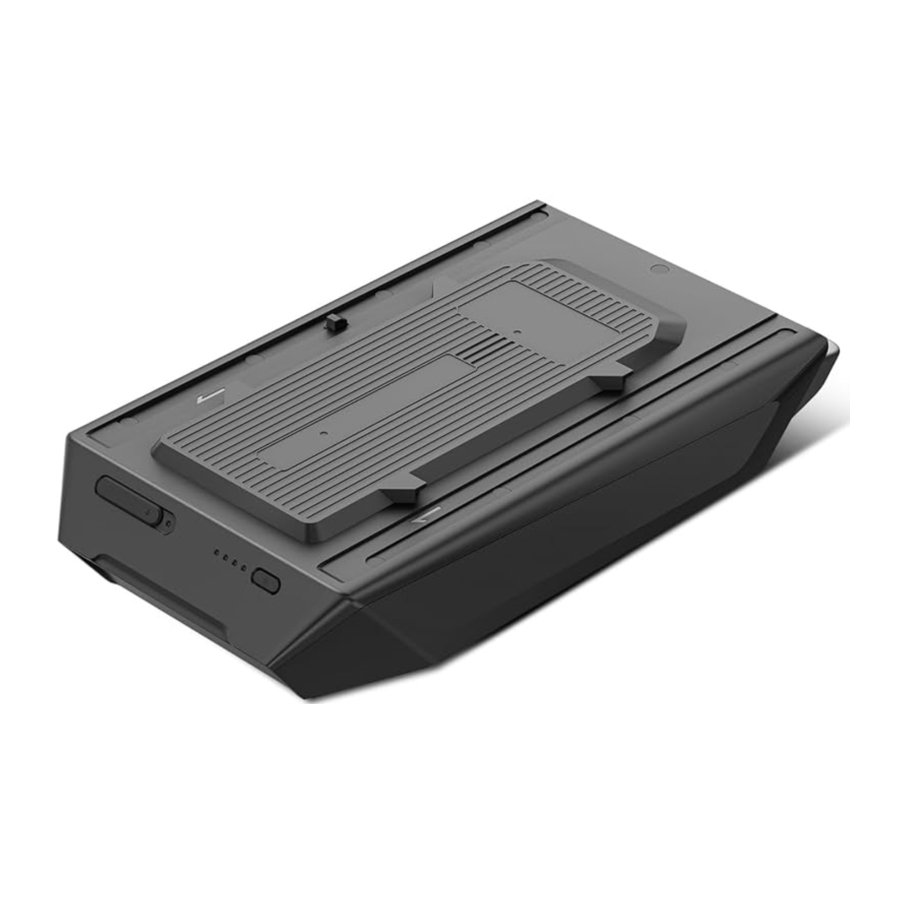

EcoFlow WAVE 3 Add-on batterij (hierna "de add-on batterij", "de batterij" of "het product" genoemd) is een powerstation met een LiFePO₄-batterij en een capaciteit van 1024Wh. Het is ontworpen om de EcoFlow WAVE 3 draagbare airconditioner (hierna "EcoFlow WAVE 3", "WAVE 3" of "de airconditioner" genoemd) van stroom te voorzien, waardoor de gebruiksduur voor gebruik buitenshuis wordt verlengd.
Het product beschikt over meerdere uitgangen, waaronder USB-A, USB-C en een extra batterijpoort om verschillende apparaten te ondersteunen. Dankzij de verscheidenheid aan oplaadmogelijkheden kunt u eenvoudig schakelen tussen verschillende methoden op basis van uw werkelijke behoeften.

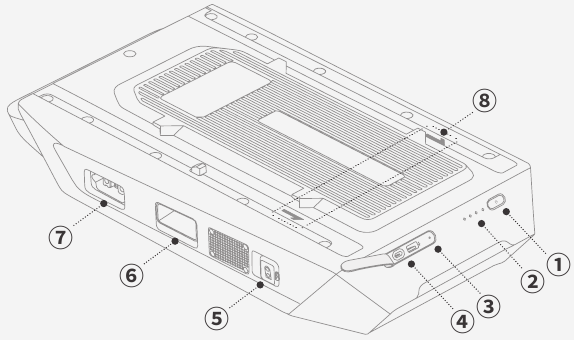

Uiterlijk

1. Aanknop
2. Belangrijkste status-LED's
3. USB-status-LED
4. USB-uitgangspoorten
5. Zonne-/autolaadpoort (XT60i)
6. Ontgrendelknop
7. Extra batterijpoort (XT150)
8. Uitlijningsmarkering

Aan de slag

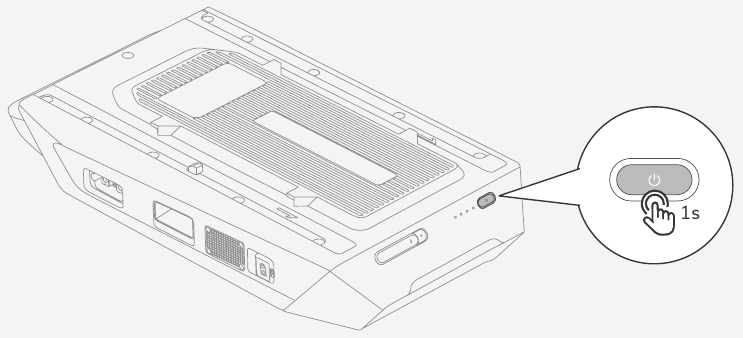

In-/uitschakelen

Houd de aan/uit-knop 1 seconde ingedrukt totdat de hoofdindicator oplicht of uitschakelt. Zodra de batterij is aangesloten op de WAVE 3, activeert of deactiveert het in- of uitschakelen van een van beide de andere dienovereenkomstig.

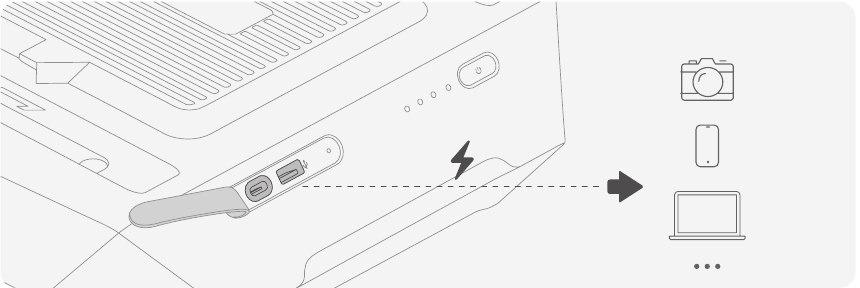

USB-uitgang gebruiken

De USB-poorten zijn standaard ingeschakeld zodra de batterij is ingeschakeld en de USB-indicator blijft branden.

Druk eenmaal op de hoofdaan/uit-knop om alle USB-uitgangen uit te schakelen (waarbij de USB-indicator uitschakelt). Druk nogmaals om ze opnieuw in te schakelen.

De USB-uitgangspoorten van de extra batterij ondersteunen de volgende oplaadprotocollen.

Het wordt aanbevolen om uw elektronische apparaat op te laden met behulp van een compatibele USB-oplaadkabel. Anders is het maximale uitgangsvermogen mogelijk niet beschikbaar als de kabel of het apparaat het bijbehorende protocol niet ondersteunt.

Aansluiten op het apparaat

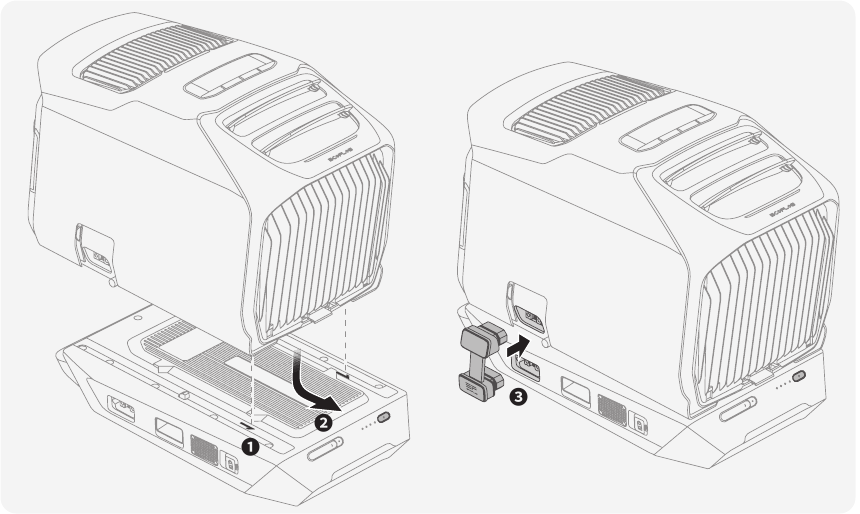

Het product monteren

1. Lijn WAVE 3 uit met de markeringen op de bovenkant van de batterij en plaats deze naar beneden.
2. Duw deze naar voren totdat u een "klik" (klik) hoort om de montage te voltooien.
3. Sluit de meegeleverde EcoFlow WAVE 3-kabel voor extra batterijen aan.

Om beide eenheden tegelijkertijd in te schakelen, houdt u de aan/uit-knop op de EcoFlow WAVE 3 of de batterij lang ingedrukt.

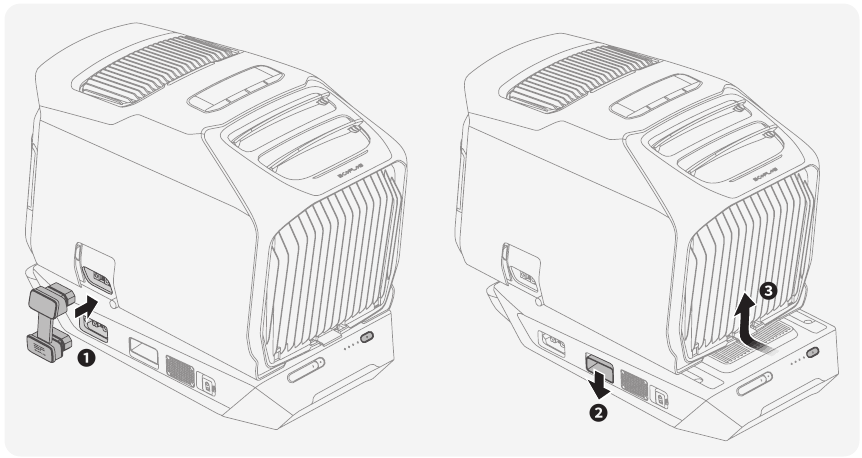

Het product demonteren

1. Houd de aan/uit-knop ingedrukt om de batterij uit te schakelen en koppel vervolgens de EcoFlow WAVE 3-kabel voor extra batterijen los.
2. Druk op de ontgrendelingsknop en schuif WAVE 3 naar achteren om deze te verwijderen.

Het product opladen

De batterij ondersteunt meerdere ingangsbronnen via de Solar/Car-oplaadpoort (XT60i) en de extra batterijpoort (XT150). Wanneer meerdere ingangsbronnen tegelijkertijd worden aangesloten, wordt doorgaans standaard een schone en stabiele stroomvoorziening gebruikt.

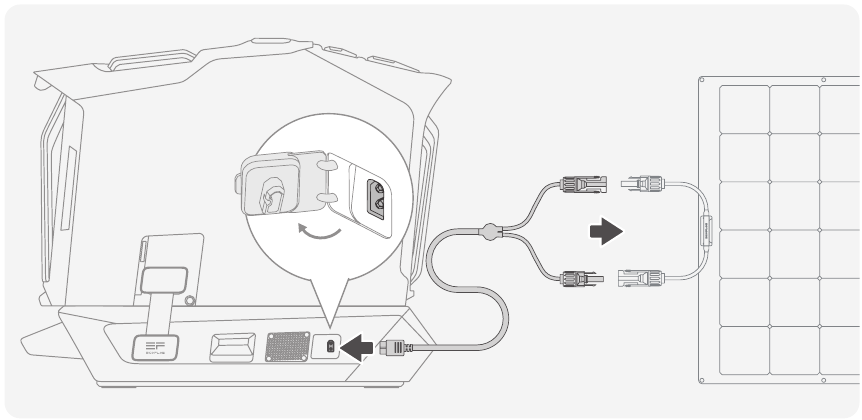

Van zonne-energie

De XT60i-ingangspoort(en) van de batterij ondersteunen zowel opladen via zonne-energie als opladen in de auto.
Hier is een basisrichtlijn die u helpt bij het controleren van uw installatie bij het aansluiten van uw zonnepaneel(en) om de batterij op te laden:

1. Sluit deze poort aan op het/de zonnepaneel(en) met behulp van een EcoFlow Solar naar XT60i-oplaadkabel (apart verkrijgbaar).
2. Zorg ervoor dat de totale Voc (open circuit voltage) van het/de zonnepaneel(en) binnen 60 V ligt en de totale Isc (kortsluitstroom) binnen 13 A ligt om schade aan het product te voorkomen.
3. Raadpleeg de handleiding van het zonnepaneel voor meer informatie over serie- of parallelle aansluiting.

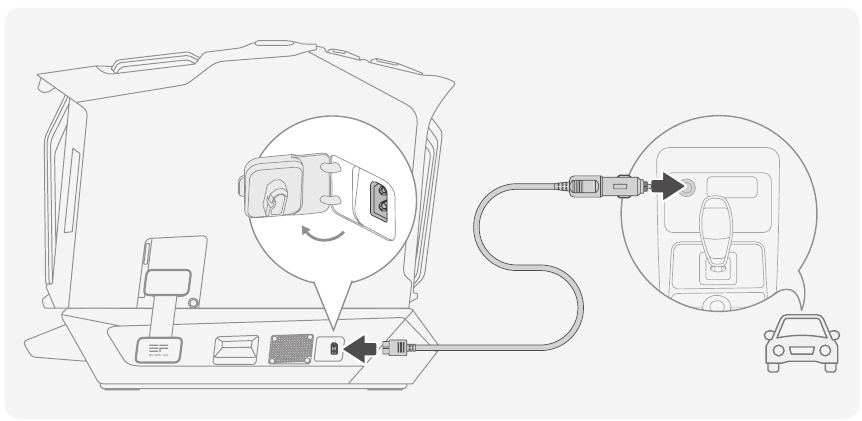

Vanuit een sigarettenaansteker

De XT60i-ingangspoort(en) van de batterij ondersteunen zowel opladen via zonne-energie als opladen in de auto.

Sluit de auto-oplaadingangspoort van de batterij aan op de sigarettenaansteker van uw voertuig met behulp van de meegeleverde auto-oplaadkabel.

• Om te voorkomen dat de auto niet start vanwege een onvoldoende autobatterij, sluit u de oplaadkabel aan nadat het voertuig is gestart. Zorg er bovendien voor dat de kabel stevig is aangesloten op de sigarettenaansteker.

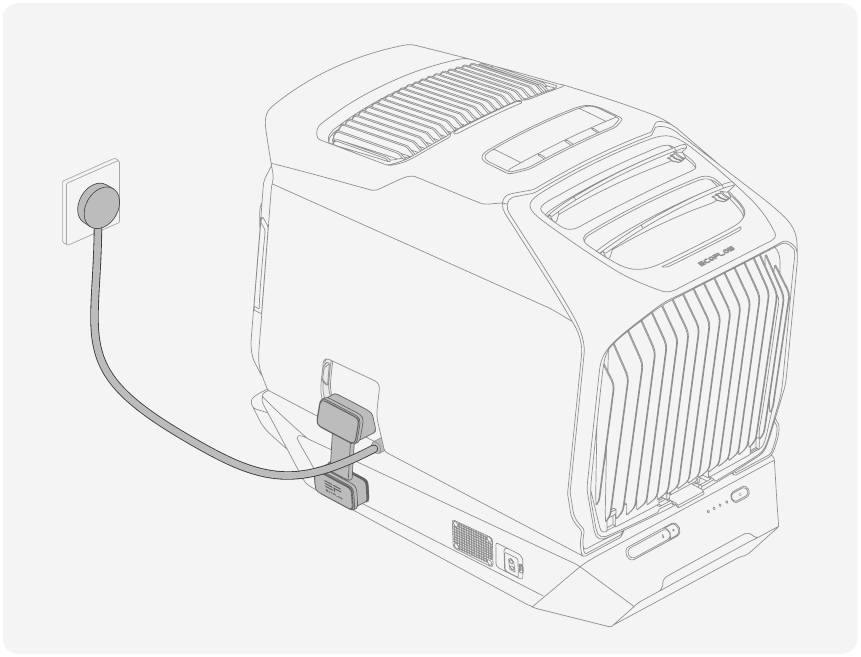

Vanuit een stopcontact

1. Sluit de batterij aan op de XT150-poort van WAVE 3 (of een compatibel EcoFlow-energiecentrale) met behulp van de meegeleverde EcoFlow WAVE 3-kabel voor extra batterijen.
2. Sluit vervolgens WAVE 3 aan op een stopcontact.

Van EcoFlow-alternatorlader

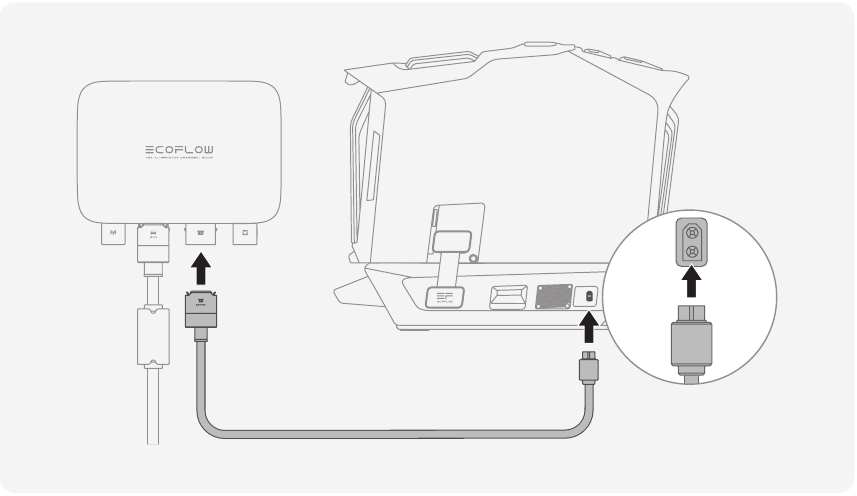

EcoFlow 500W-alternatorlader
Sluit de XT60-uitgangskabel van de draagbare stroomstationpoort van de lader aan op de zonne-oplaadpoort (XT60i) van de batterij. Eenmaal aangesloten, kunt u de extra batterij opladen met de autobatterij (vereist installatie op de startpagina van het Alternator Charger-app-apparaat).

EcoFlow 800W-alternatorlader
Sluit de XT150-uitgangskabel van de draagbare stroomstationpoort van de lader aan op de extra batterijpoort van de extra batterij. Eenmaal aangesloten, ondersteunt het bidirectioneel opladen en ontladen met de autobatterij (vereist installatie op de startpagina van het Alternator Charger-app-apparaat).

Onderhoud en verzorging

Opslag

• Bewaar de batterij in een omgeving tussen -10 °C en 45 °C, met een aanbevolen bereik van ongeveer 0 °C tot 30 °C om de batterij gezond te houden.
• Bewaar het product in een droge, koele, goed geventileerde ruimte die veilig is en het risico op vallen vermindert.
• Zorg ervoor dat het apparaat uit de buurt wordt gehouden van waterbronnen, warmtebronnen, sterke magnetische velden, omgevingen met corrosieve gassen en ontvlambare of explosieve stoffen.

Reinigen

• Gebruik een zachte, droge doek om het product af te vegen en schoon te maken.

Productgezondheid

• Voor langdurige opslag laadt en ontlaadt u het product eenmaal per 3 maanden:
  1. Laad het product volledig op.
  2. Ontlaad het product weer tot 60% batterijniveau.
• Laat het product niet langer dan 6 maanden onopgeladen of ongebruikt achter, anders vervalt de garantie.

LED-indicatoren

Belangrijkste status-LED's

In-/uitschakelen

	De LED's gaan van links naar rechts in volgorde aan wanneer de batterij wordt ingeschakeld.
	De LED's gaan van rechts naar links uit wanneer de batterij wordt uitgeschakeld.

Batterijniveau
Wanneer de indicatoren continu branden, geeft het aantal brandende LED's het huidige batterijniveau aan. Alle vier de LED's knipperen wit wanneer het batterijniveau lager is dan 5%. Laad het product op.

Opladen

De LED die overeenkomt met het huidige batterijniveau knippert wit tijdens het opladen.

Firmware-upgrade

De twee LED's in het midden knipperen wit wanneer de batterij de firmware aan het upgraden is.

Fout
Wanneer de eerste LED oranje knippert, geeft dit aan dat er een fout is opgetreden.

	Waarschuwing hoge temperatuur	Stop de werking en plaats de batterij op een locatie uit de buurt van warmtebronnen met goede ventilatie.
	Waarschuwing lage temperatuur	Verplaats de batterij naar een warmere locatie om gebruik binnen het juiste temperatuurbereik te garanderen.
	Storing USB-poort	Neem contact op met de klantenservice van EcoFlow.
	Permanent defect	Neem contact op met de klantenservice van EcoFlow.

USB-status-LED

Technische specificaties

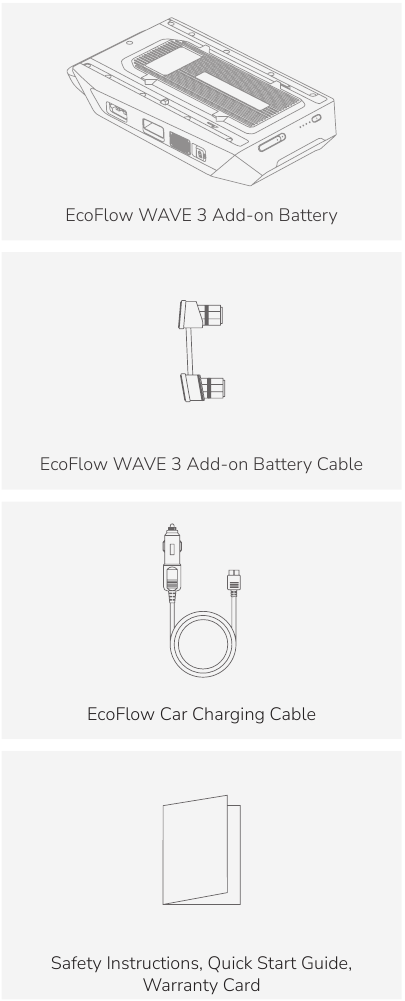

Wat zit er in de doos
