Dunelm Lynton Handleiding
Introductie
Als u om welke reden dan ook het gevoel heeft dat we niet aan de hoge normen hebben voldaan die we onszelf hebben gesteld, aarzel dan niet om contact met ons op te nemen via 03451 656565, waar ons team graag wil begrijpen wat er mis is gegaan en, nog belangrijker, het recht te zetten.
De volgende stap...
U hoeft zich niet te laten afschrikken door het aantal onderdelen en fittingen dat voor u ligt, we hebben deze eenvoudige, stapsgewijze handleiding samengesteld om ervoor te zorgen dat het monteren van uw meubels net zo eenvoudig is als 1, 2, 3,4. Voordat u begint, raden we u aan te controleren of u alles heeft wat u nodig heeft om aan de slag te gaan.
Top tip
Zoek een ruimte om alles over de vloer te verspreiden voordat u begint met het monteren van het item. Leg elk paneel op een schoon en vlak oppervlak, idealiter in de kamer waar het bedoeld is, en zorg ervoor dat er voldoende ruimte is om rond het item te manoeuvreren. Het wordt aanbevolen dat twee personen dit product samen monteren. De volledige lijst met meubelonderdelen, bevestigingsmiddelen en fittingen, evenals het gereedschap dat u nodig heeft voor de montage, vindt u in deze handleiding.
Top tip
Identificeer alle fittingen, zorg ervoor dat u ze allemaal klaar heeft staan en maak uzelf vertrouwd met elk onderdeel, om het gemakkelijker te maken wanneer u alles in elkaar zet.

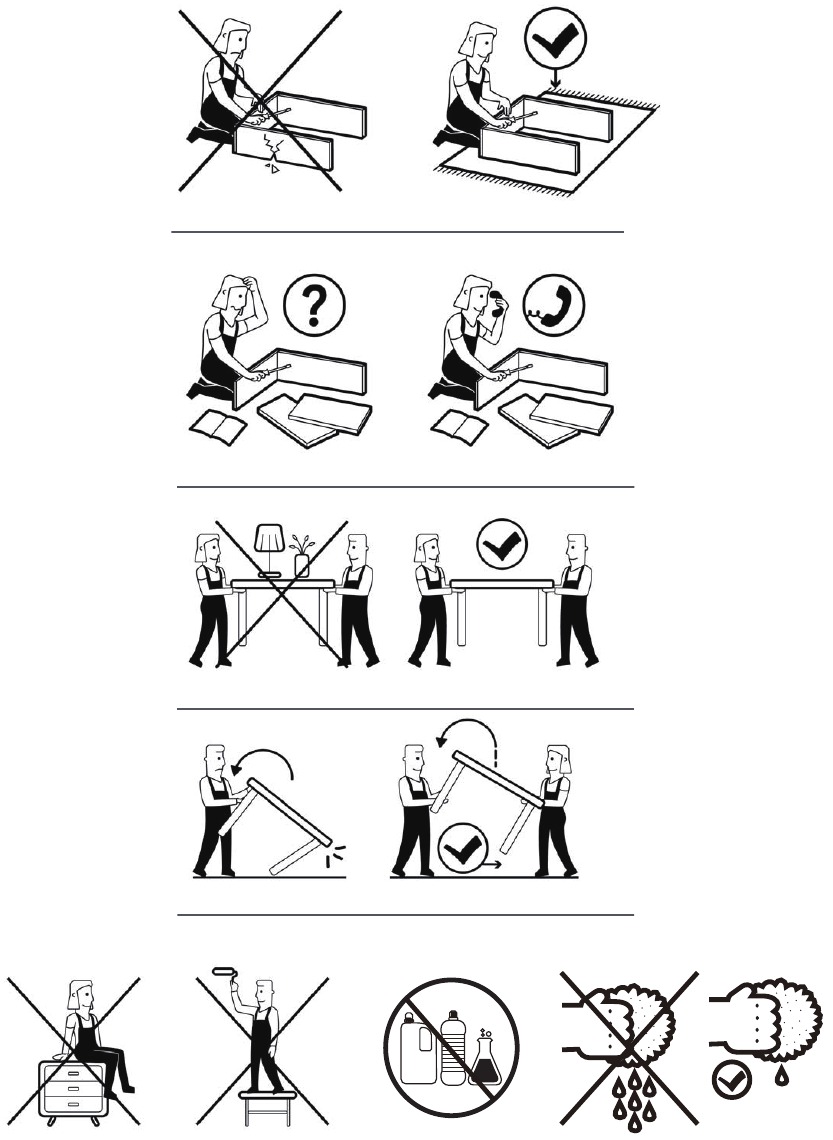

Veiligheids- en onderhoudsadvies
De eerste stap die u moet nemen, is het waarborgen van uw veiligheid! Neem de tijd om deze instructies te lezen en te begrijpen voordat u uw meubels monteert.
Bewaar deze instructies voor toekomstig gebruik.
Houd kinderen en dieren uit de buurt van de montageplaats. Dit meubel bevat kleine onderdelen die verstikking kunnen veroorzaken bij inslikken.
Houd alle plastic verpakkingsmaterialen uit de buurt van baby's en kinderen om verstikkingsgevaar te voorkomen.
Zorg ervoor dat alle verpakkingen zorgvuldig en verantwoordelijk worden weggegooid.
Controleer van tijd tot tijd of er geen losse fittingen aan de unit zitten, draai ze indien nodig opnieuw vast.
Twee personen kunnen nodig zijn voor de montage van dit product.
Zodra items gedeeltelijk of volledig zijn gemonteerd, kunnen ze niet worden geretourneerd, tenzij ze defect zijn.
Dit artikel is niet geschikt voor gebruik buitenshuis – tenzij anders vermeld.
Sommige artikelen worden geleverd met een muurbevestigingsriem, die we aanbevelen te gebruiken om het artikel aan de muur te bevestigen, om te voorkomen dat een kind per ongeluk meubels omver trekt. Meubels kunnen gevaarlijk zijn als ze onjuist zijn geïnstalleerd. De montage moet worden uitgevoerd door een bevoegd persoon. Er wordt geen aansprakelijkheid aanvaard voor schade of letsel veroorzaakt door onjuist geïnstalleerde of gemonteerde meubels.

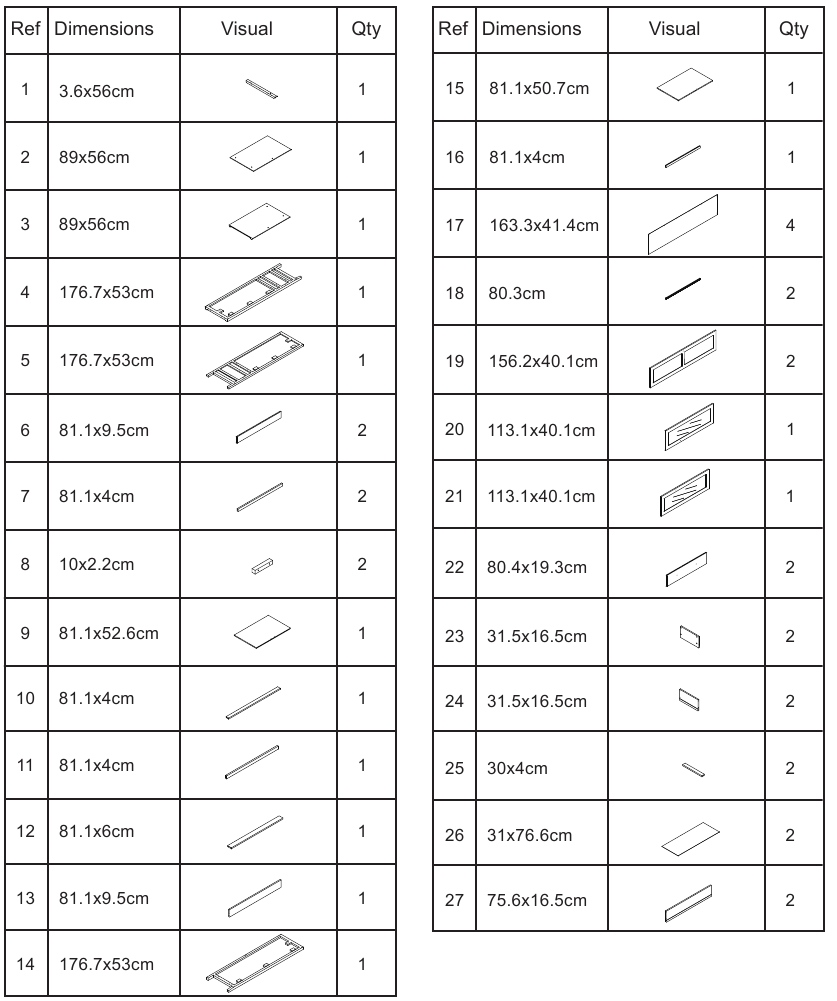

Geleverde onderdelen
Onderdelen en fittingen
Geleverde bevestigingsmiddelen en fittingen (niet op schaal)
| Re | Afmetingen | Visueel | Aantal |
| H | N/A |  | 49 |
| I | N/A |  | 49 |
| J | N/A |  | 4 |
| K | N/A |  | 4 |
| L | N/A |  | 4 |
| M | N/A |  | 2 |
| N | N/A |  | 12 |
| O | N/A |  | 6 |
| P | N/A |  | 2 |
| Q | N/A |  | 8 |
| R | N/A |  | 8 |
| S | N/A |  | 8 |
| T | N/A |  | 12 |
| U | N/A |  | 3 |

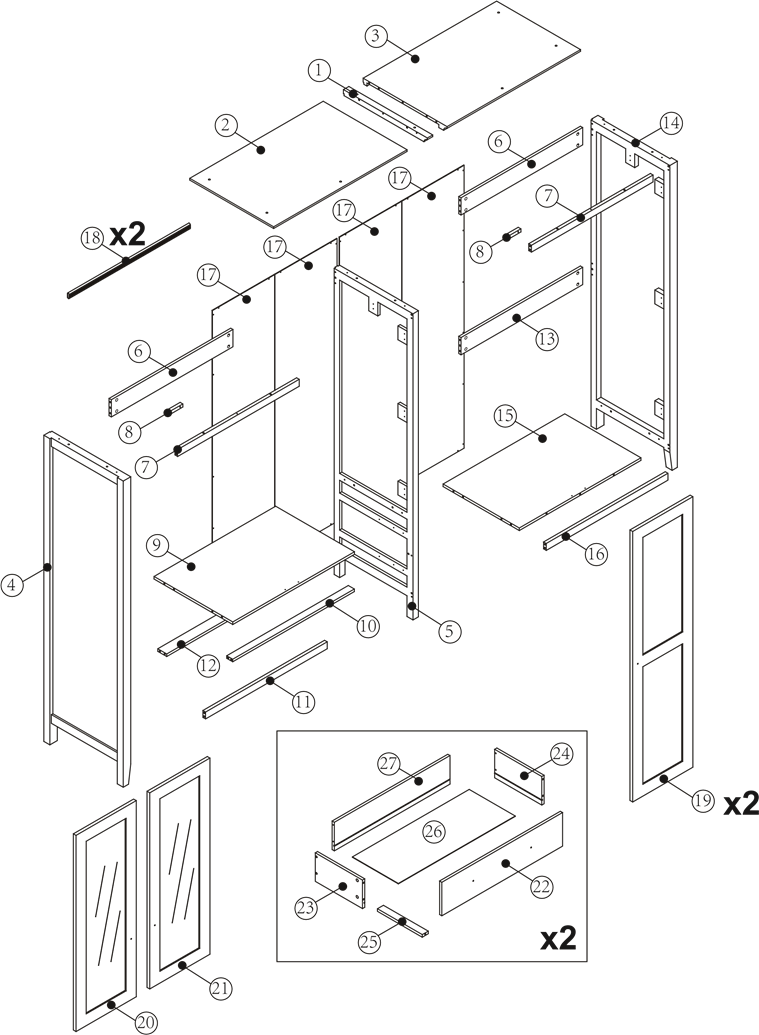

Explosietekening
Instructies

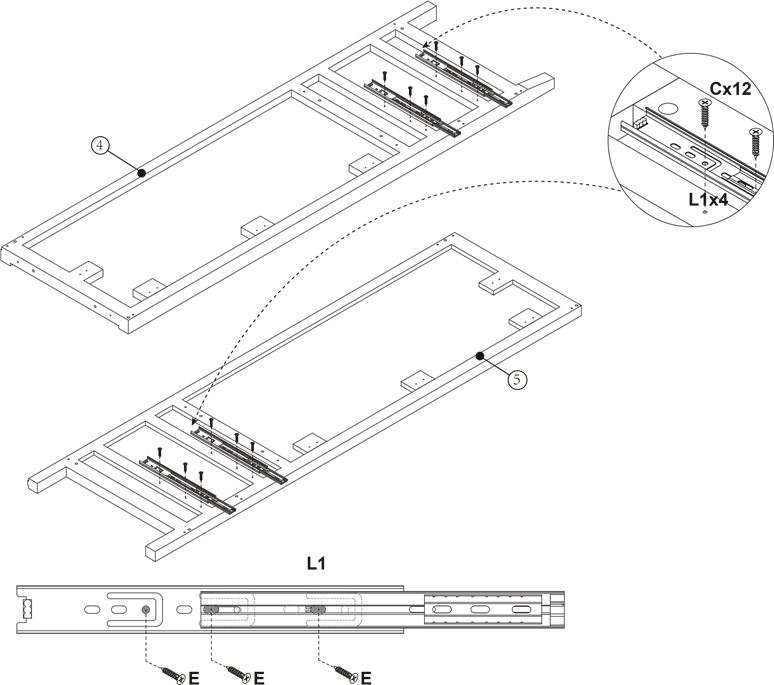

Stap 1:

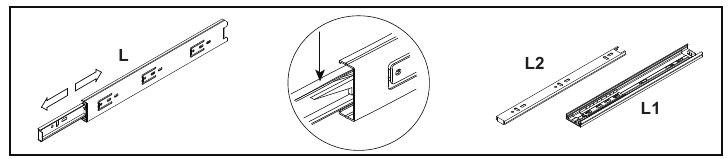

Terwijl u de hendel omlaag duwt, schuift u de lopers in tegengestelde richtingen van elkaar om ze te scheiden. Veeg het vet er niet af, want dit helpt de lopers aan het einde van de montage weer in elkaar te schuiven.
C | E |

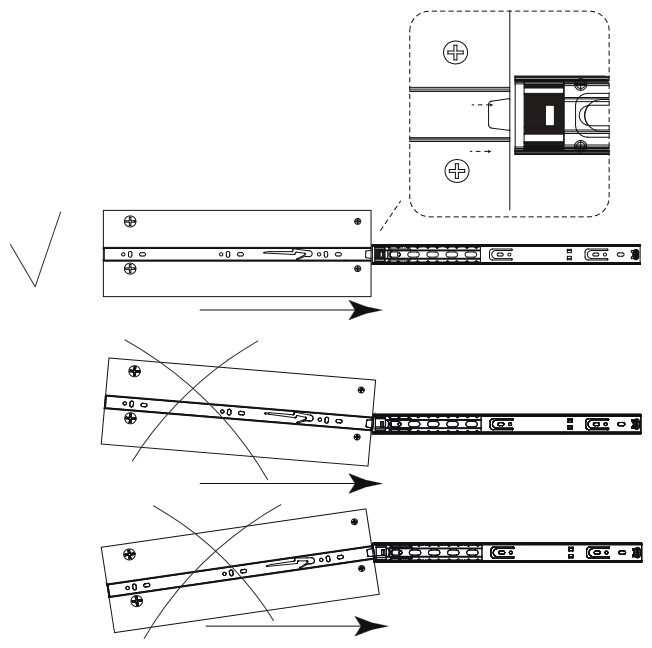

Ladegeleider moet in het juiste geleidegat worden gemonteerd, zoals het diagram aangeeft.
 | C x 12 | L x 4 |

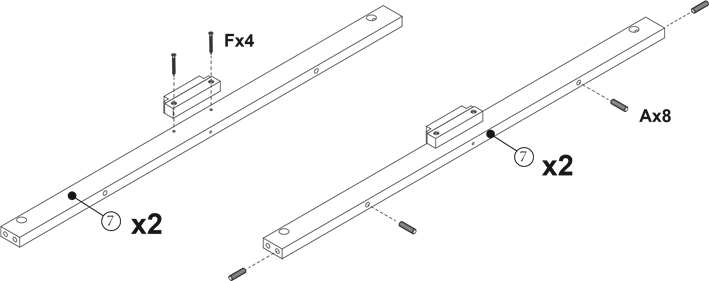

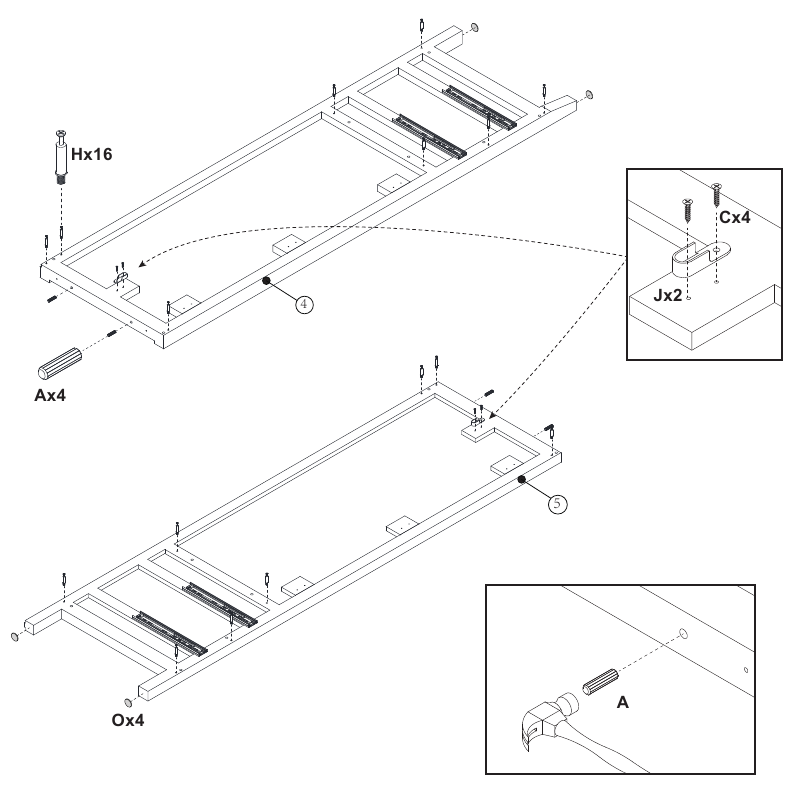

Stap 2:
| C | E |
 | A x 4 | C x 4 | H x 16 | J x 2 | O x 4 |

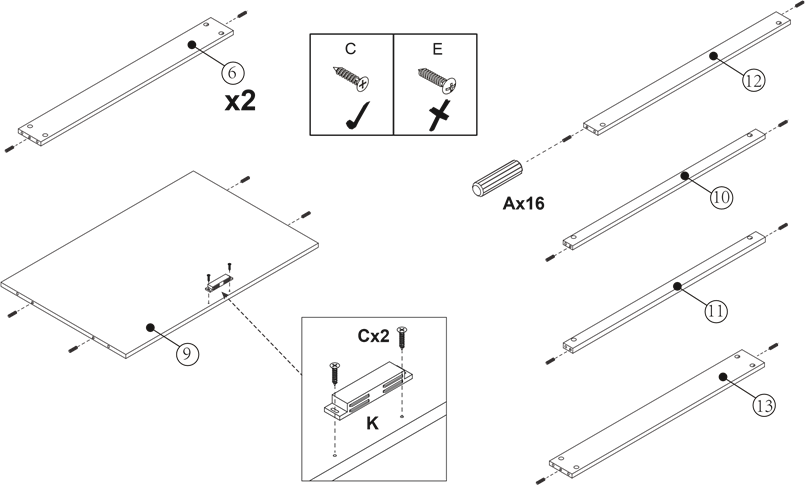

Stap 3:
| | A x 8 | C x 4 | F x 4 | K x 2 |

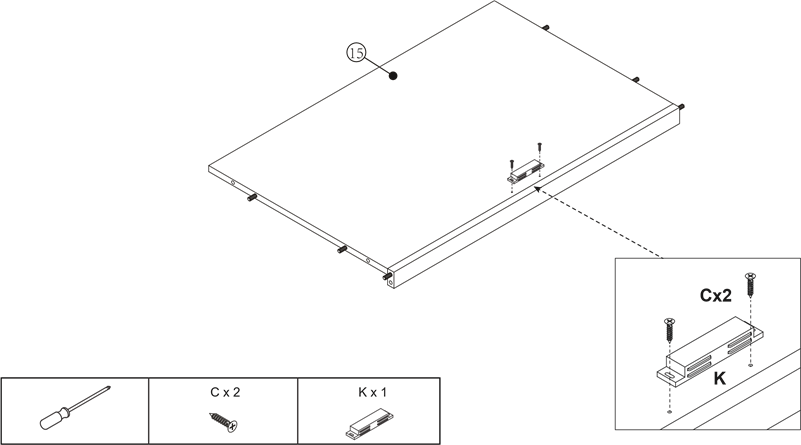

Stap 4:
| | A x 16 | C x 2 | K x 1 |
Stap 5:
 | I x 16 | T x 4 |

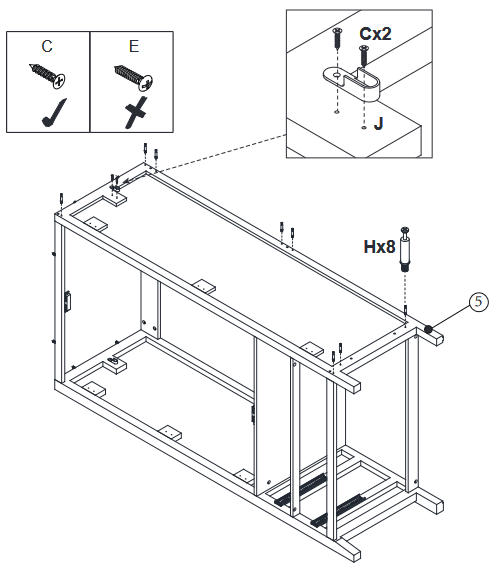

Stap 6:
 | C x 2 | H x 8 | J x 1 |

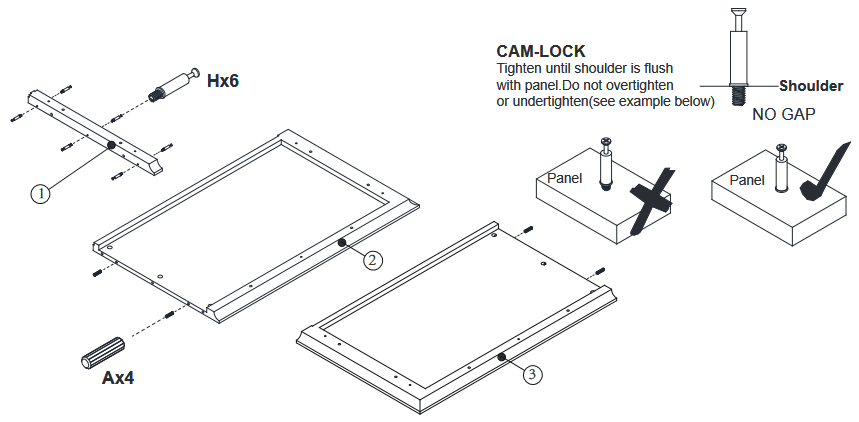

Stap 7:
| | A x 4 | H x 6 |

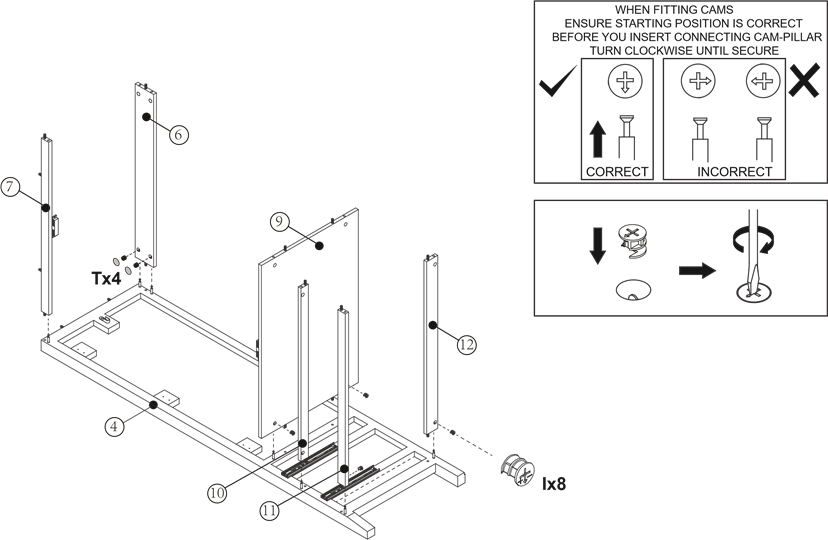

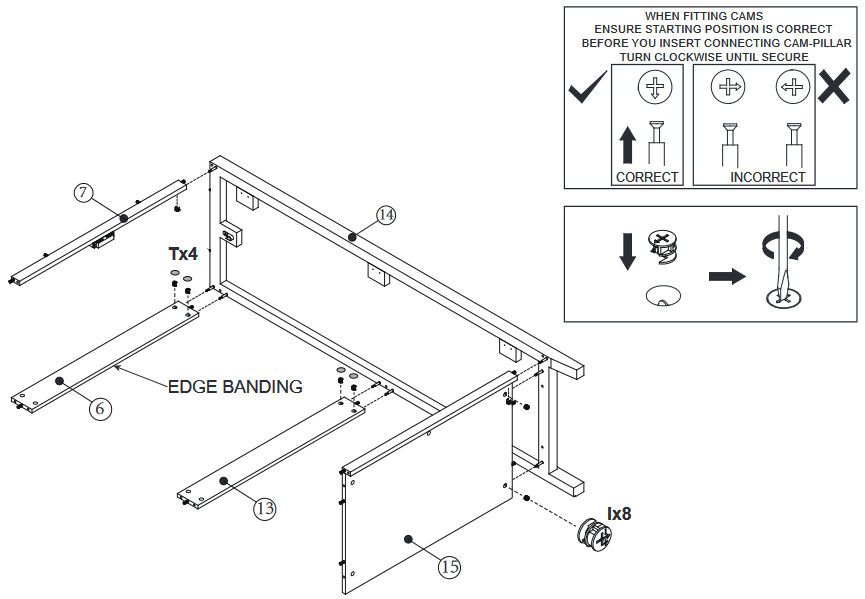

Stap 8:

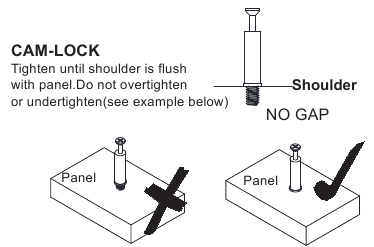

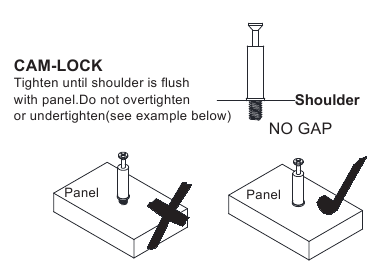

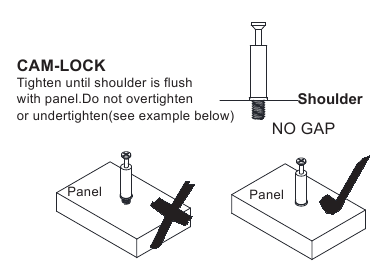

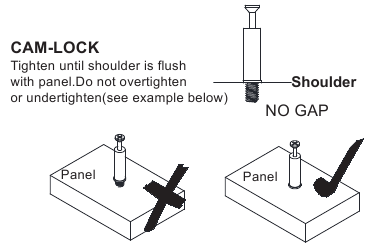

BIJ HET PLAATSEN VAN NOKKEN
ZORG ERVOOR DAT DE BEGINPOSITIE CORRECT IS
VOORDAT U DE VERBINDENDE NOKKENZUIL PLAATST
DRAAI MET DE KLOK MEE TOTDAT DEZE VASTZIT
 |  CORRECT (JUIST) |  INCORRECT (ONJUIST) |  |
 | I x 3 |

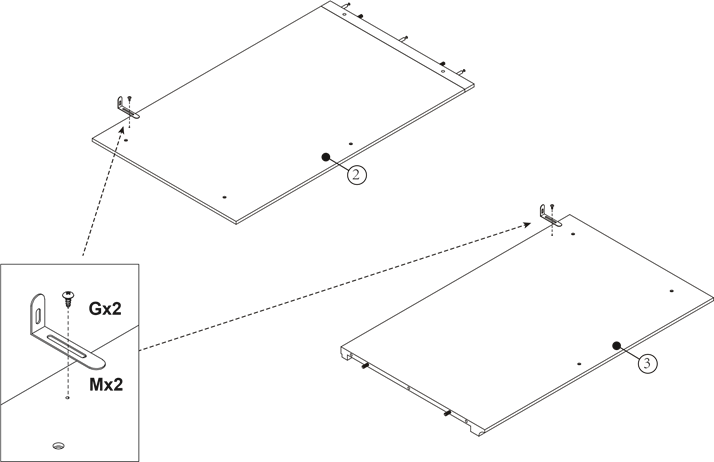

Stap 9:
| | G x 2
| M x 2
|

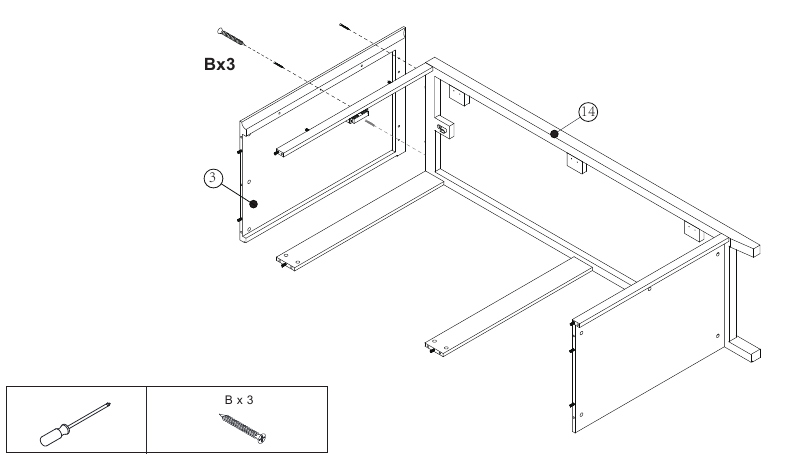

Stap 10:
| | B x 5 |

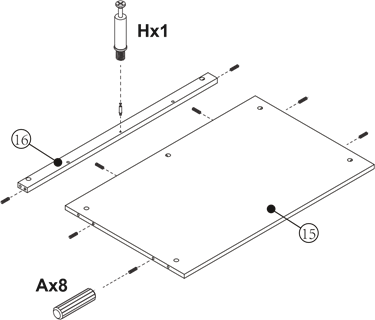

Stap 11:
 | A x 8 | H x 1 |

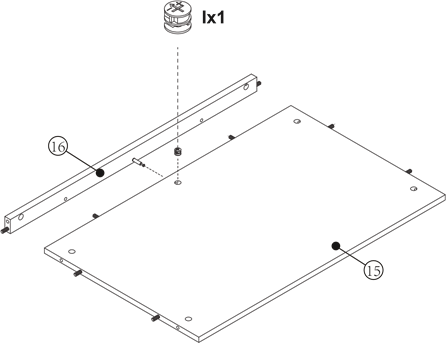

Stap 12:
| BIJ HET PLAATSEN VAN NOKKEN ZORG ERVOOR DAT DE BEGINPOSITIE CORRECT IS VOORDAT U DE VERBINDENDE NOKKENZUIL PLAATST DRAAI MET DE KLOK MEE TOTDAT DEZE VASTZIT | |||
| | CORRECT (JUIST) | INCORRECT (ONJUIST) | |
| | I x 1 |
Stap 13:
C | E |

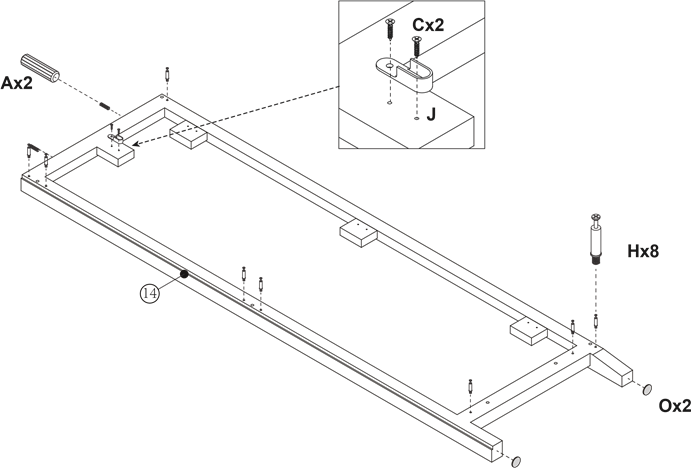

Stap 14:
C | E |
| | A x 2 | C x 2 | H x 8 | J x 1 | O x 2 |
Stap 15:
Stap 16:
Stap 17:

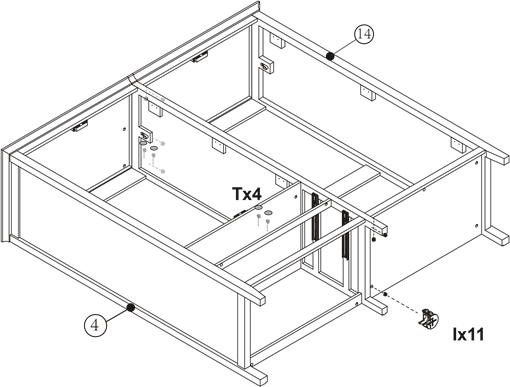

Stap 18:
 |
| |||||||||||
 | ||||||||||||
| | I x 11 | T x 4 | ||||||||||
Stap 20:

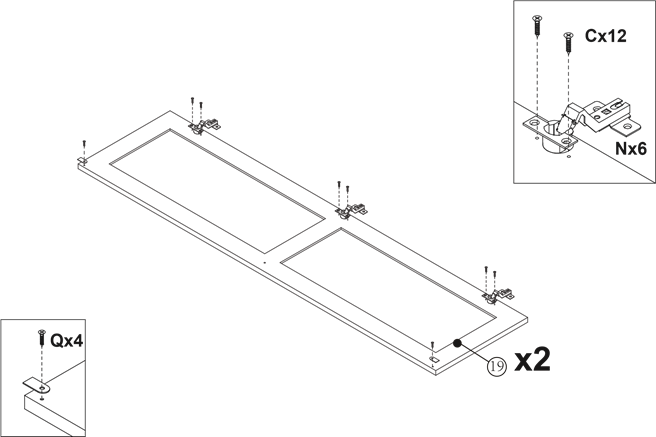

Stap 21:

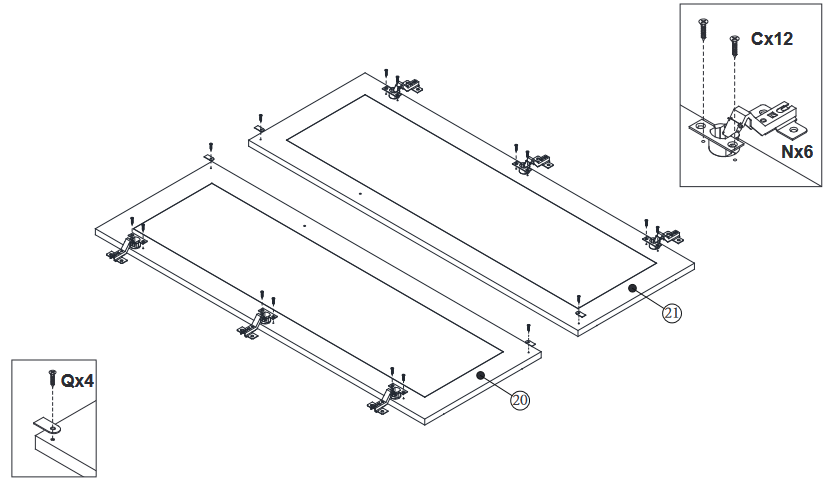

 | C x 12 | N x 6 | Q x 4 |

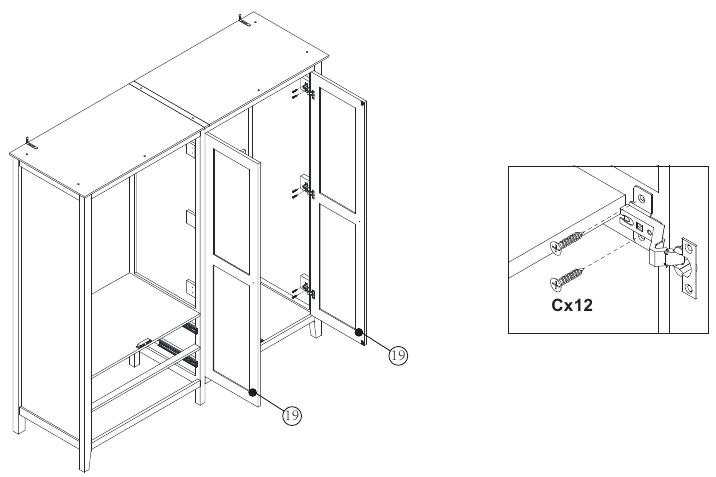

Stap 22:
| | C x 12 |

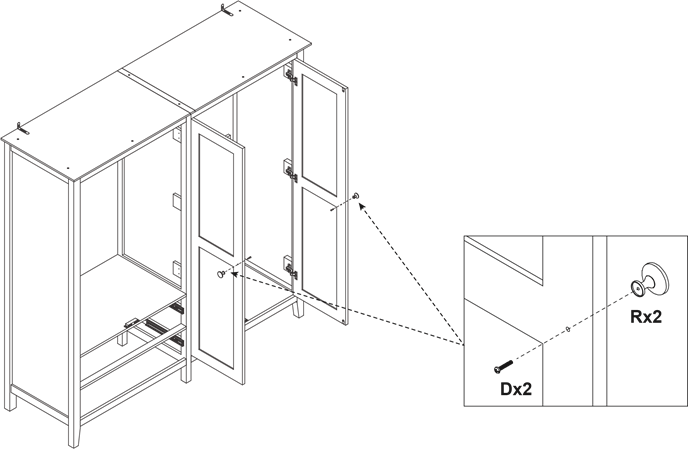

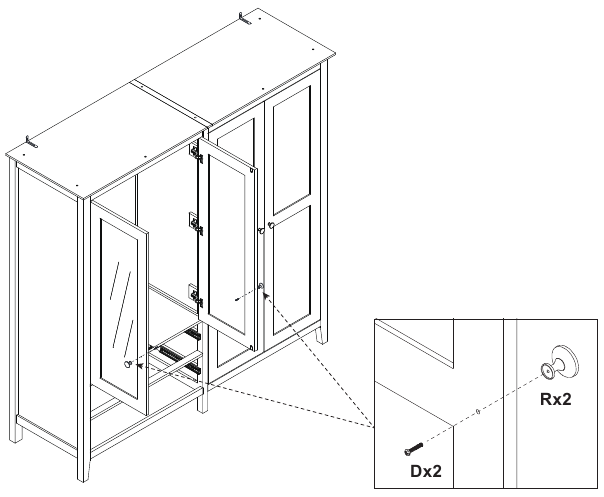

Stap 23:
| | D x 2 | R x 2 |
Stap 24:
| | C x 12 | N x 6 | Q x 4 |
Stap 25:
Stap 26:
| | D x 2 | R x 2 |
Stap 27:

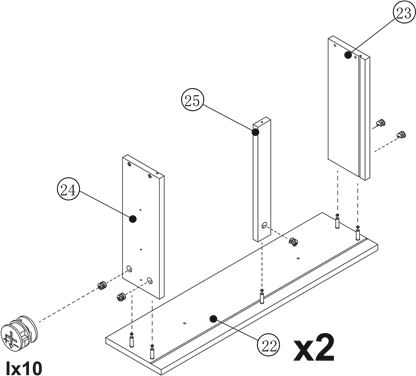

Stap 28:
| | H x 10 |
Stap 29:
| WHEN FITTING CAMS (BIJ HET PLAATSEN VAN NOKKEN) ENSURE STARTING POSITION IS CORRECT (ZORG ERVOOR DAT DE BEGINPOSITIE CORRECT IS) BEFORE YOU INSERT CONNECTING CAM-PILLAR (VOORDAT U DE VERBINDENDE NOK-KOLOM PLAATST) TURN CLOCKWISE UNTIL SECURE (DRAAI MET DE KLOK MEE TOTDAT DEZE VASTZIT) | |||
| | CORRECT (CORRECT) | INCORRECT (INCORRECT) |  |

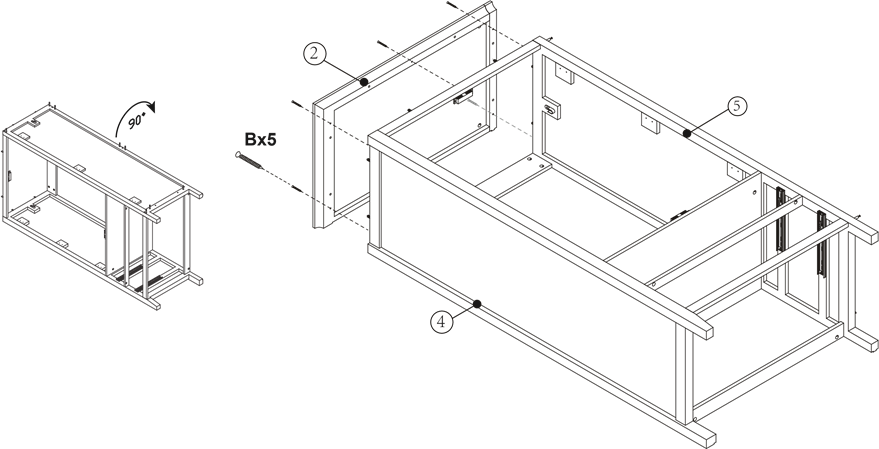

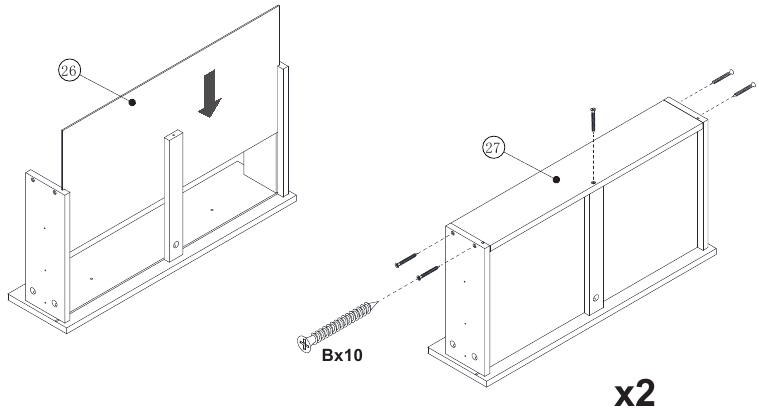

Stap 30:
| | B x 10 |

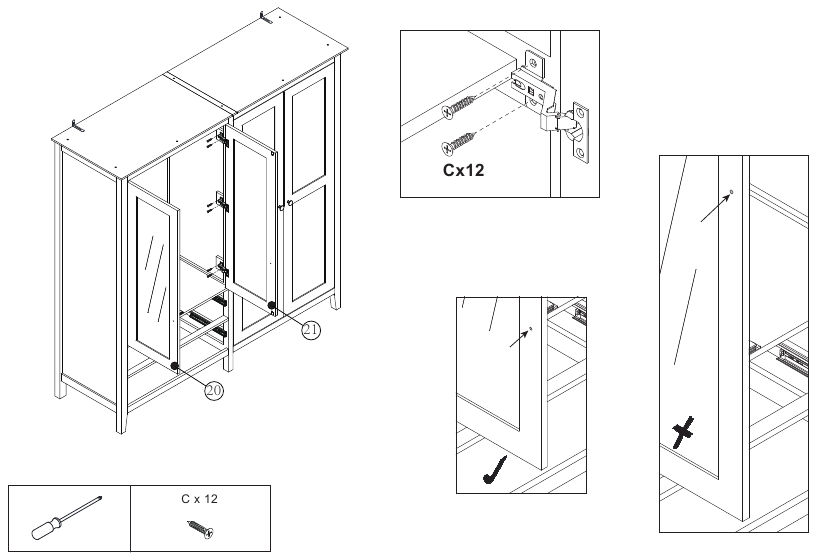

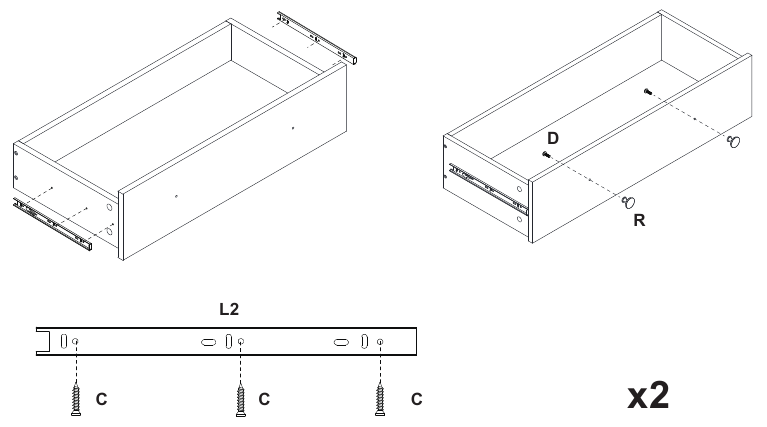

Stap 31:
| | C x 12 | D x 4 | L2 x 4 | R x 4 |
Stap 32:

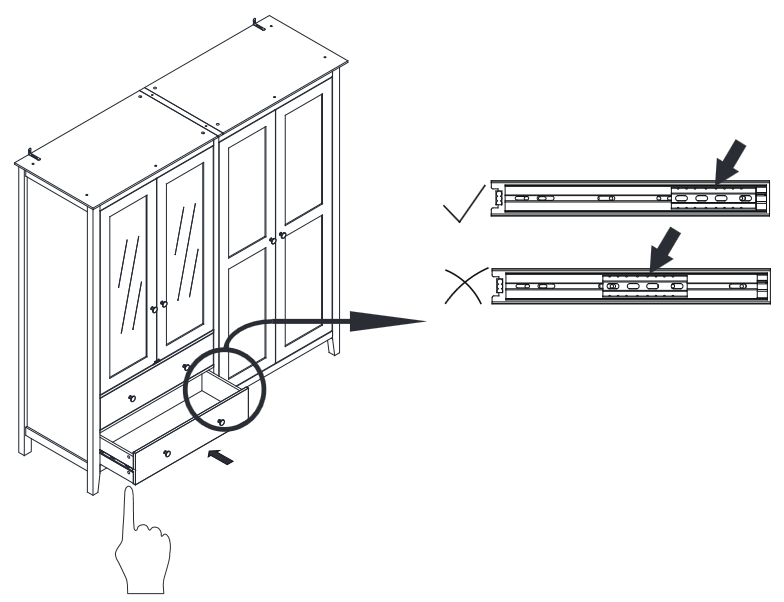

Please slide the drawer backwards and forwards until the drawer runner is sliding smooth. (Schuif de lade naar achteren en naar voren totdat de ladegeleider soepel glijdt.)

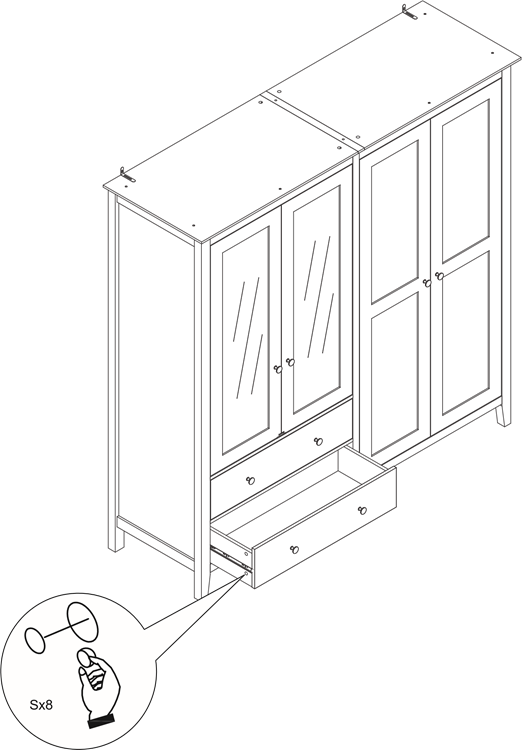

Stap 33:
Use stickers(S) on those visible holes. (Gebruik stickers(S) op die zichtbare gaten.)
S x 8 |

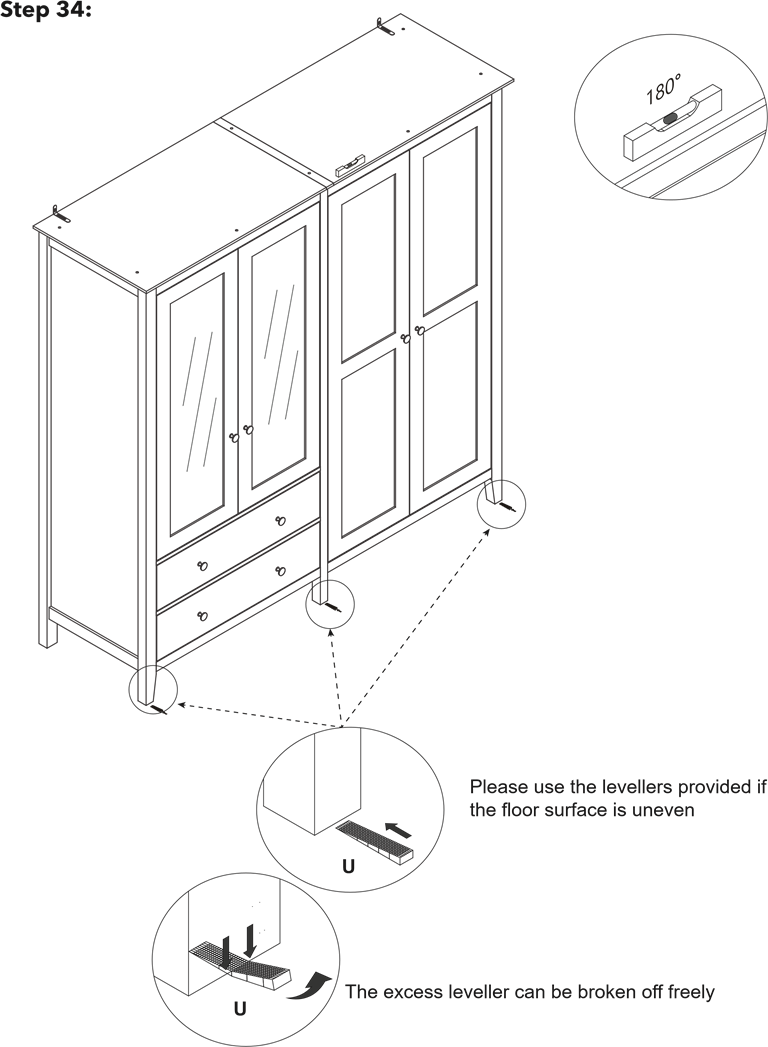

| U x 3
|
Instructies tip kit

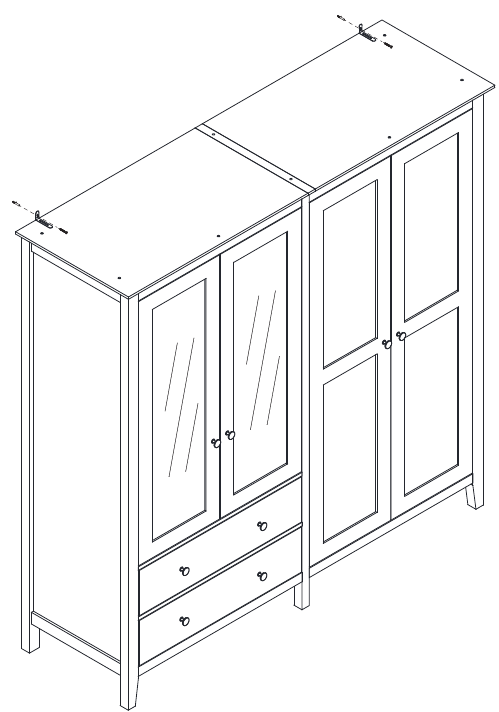

Uw meubel is voor uw veiligheid voorzien van een muurbevestiging. Het wordt ten zeerste aanbevolen om deze te gebruiken om te voorkomen dat meubels omvallen, wat ernstig of dodelijk beknellingsletsel kan veroorzaken.
- Laat kinderen nooit op de laden, deuren of planken klimmen of eraan hangen.
- Plaats de zwaarste items in de onderste laden of op de onderste planken.
- Open nooit meer dan één lade tegelijk.
- Een geschikt bevestigingsmiddel wordt bij uw product geleverd; u moet echter zelf voor geschikte bevestigingsmiddelen voor uw muur zorgen.
- Raadpleeg bij twijfel een gekwalificeerde vakman.
- Er kunnen twee verschillende soorten muurbevestigingen bij onze meubels worden geleverd, het juiste type zit in deze zak om bij uw meubel te passen. Meer informatie hieronder.
- Zorg ervoor dat de plastic beugel in de muur wordt geschroefd zoals op de afbeelding te zien is.
- Muurschroeven en -pluggen worden niet meegeleverd, maar gebruik onze gids om u te helpen bij het kiezen van het juiste schroef-/plugtype voor uw muur.
- Zorg er bij het boren in de muren altijd voor dat er geen verborgen draden of leidingen aanwezig zijn.

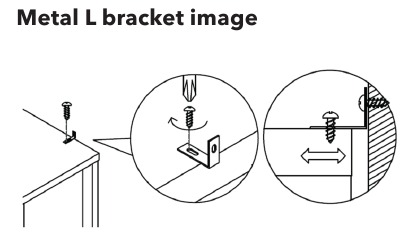

- Zorg ervoor dat de metalen L-beugel in de muur wordt geschroefd zoals op de afbeelding te zien is, de locatie van de beugel kan variëren afhankelijk van de locatie van de unit en persoonlijke voorkeur.
- Muurschroeven en -pluggen worden niet meegeleverd, maar gebruik onze gids om u te helpen bij het kiezen van het juiste schroef-/plugtype voor uw muur.
- Zorg er bij het boren in de muren altijd voor dat er geen verborgen draden of leidingen aanwezig zijn.
Muurbevestigingen
Stap voor stap
Controleer bij het boren in muren altijd of er geen verborgen draden of leidingen enz. aanwezig zijn. Zorg ervoor dat de gebruikte schroeven en muurpluggen geschikt zijn om uw unit te ondersteunen. Raadpleeg een gekwalificeerde vakman als u het niet zeker weet.
Hints
- Algemene regel; Gebruik altijd een grotere schroef en muurplug als u het niet zeker weet.
- Zorg ervoor dat u de aanbevolen boor gebruikt die overeenkomt met de muurplug en de gatgrootte.
- Zorg ervoor dat u het gat horizontaal boort, forceer de boor niet en vergroot het gat niet.
- Wees extra voorzichtig bij het boren van hoge muren, plafonds en keramische tegels. Zorg ervoor dat de plug onder de keramische tegel past om splijten of barsten te voorkomen.
- Zorg ervoor dat de muurpluggen goed passen en strak in het geboorde gat zitten.
Soorten muren
U kunt een van de volgende soorten muurpluggen gebruiken als uw muren zijn gemaakt van baksteen, briesblok, beton, steen, hout of plastic board.
- STANDAARD muurplug
Algemene muurmaterialen
![]()
Deze zijn er in verschillende maten en zijn gemaakt van plastic of soms houtvezel. - UNIVERSELE muurplug
Gasbeton/Briesblok
![]()
Over het algemeen mogen gasbetonblokken niet worden gebruikt om zware lasten te dragen, gebruik in dit geval een speciale fitting. Voor lichte lasten kan een universele plug worden gebruikt. - SCHILDANKER muurplug
Zware lasten
![]()
Voor gebruik met zwaardere lasten zoals tv- en hifi-luidsprekers en satellietschotels enz. - HOLLE WAND muurplug
![]()
Voor gebruik met gipsplaatwanden of holle houten deuren. - HOLLE WAND ZWARE UITVOERING muurplug
![]()
Voor gebruik met gipsplaatwanden of holle houten deuren. - HAMER muurplug
![]()
Voor gebruik met muren die zijn beplakt met gipsplaat. De hamerbevestiging maakt het mogelijk om het aan de muur te bevestigen in plaats van aan de gipsplaat. Controleer altijd of de bevestiging veilig is aan de steunmuur.
Verzorging en onderhoud
Veiligheid
Controleer altijd de fitting en locatie om uw veiligheid in en rondom het huis te garanderen.
Bevestiging
Controleer van tijd tot tijd de fitting om er zeker van te zijn dat de muurpluggen of schroeven niet losraken.
- Deze muurbevestiging is voor uw veiligheid en we raden aan om de unit, eenmaal in positie, aan de muur te bevestigen voor extra stabiliteit.
- Muurbevestigingen kunnen variëren afhankelijk van het gekochte meubelstuk.
- Muurfittingen worden niet meegeleverd, omdat verschillende muurtypen verschillende pluggen en schroeven vereisen.
- Zorg ervoor dat u fittingen gebruikt die geschikt zijn voor uw muurtype (zie de volgende pagina voor een algemene richtlijn).
- Zorg ervoor dat de kop van de gebruikte schroeven een diameter heeft die groter is dan de diameter van het gat op de muurbevestiging en dat de bevestiging veilig en stevig is voordat u deze gebruikt.
- Zorg er bij het boren in de muren altijd voor dat er geen verborgen draden of leidingen aanwezig zijn.
- Als u het niet zeker weet, raden we u aan een gekwalificeerde vakman te raadplegen.

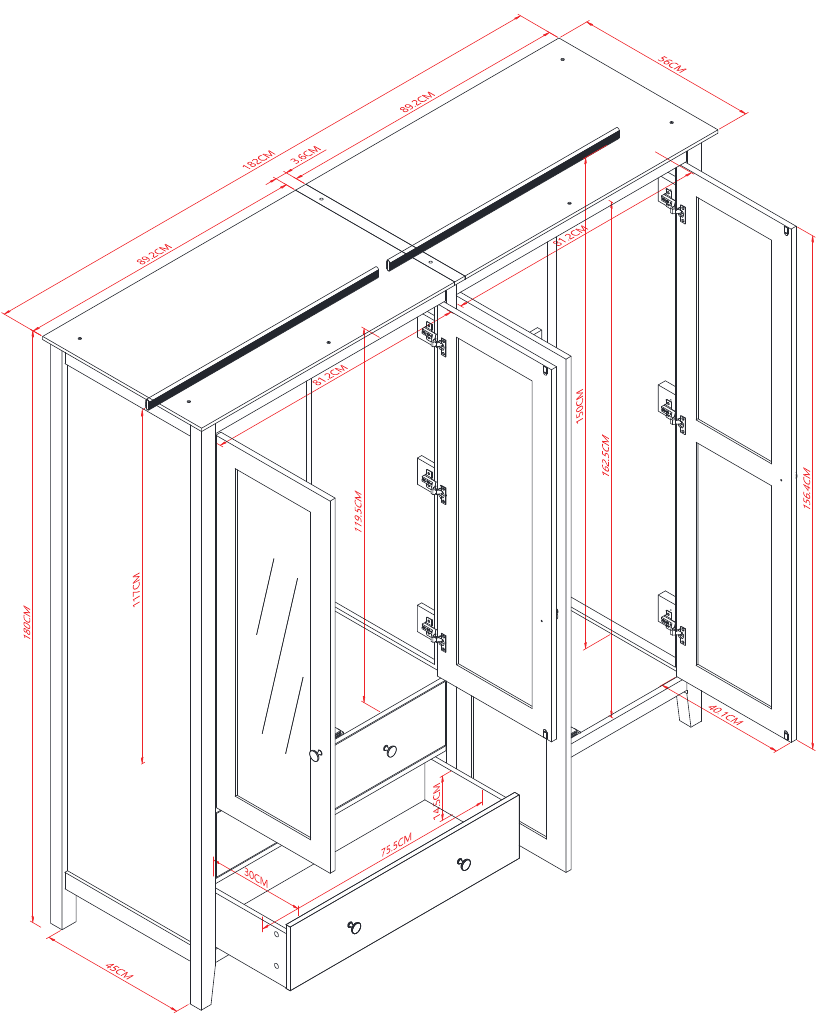

Montage-instructies
Glas onderhoudsadvies
Regelmatig glas onderhoudsadvies
Gebruik glas niet als snijplank.
Gebruik geen zeer hete of zeer koude items op het glas, tenzij er voldoende onderzetters worden gebruikt om te voorkomen dat dergelijke items rechtstreeks in contact komen met het meubel.
Sla niet op het glas met harde of puntige voorwerpen.
Gebruik geen schurende reinigingsmiddelen op het glas, omdat deze het glas kunnen bekrassen en beschadigen.
Gebruik een zachte doek die licht bevochtigd is met water om uw artikel schoon te maken en veeg het schoon.
Wrijf vervolgens na met een droge, schone doek. Gebruik indien nodig afwasmiddel.
Als het glas is afgebroken of gebroken, stop dan met het gebruik van het product en raadpleeg Dunelm.
Hout onderhoudsadvies
Hout onderhoudsadvies
Hout is een natuurproduct en elk stuk is individueel.
Als natuurproduct wordt hout beïnvloed door temperatuur en vochtigheid. We raden aan om het meubel niet direct voor warmtebronnen zoals radiatoren of haarden te plaatsen, omdat dit na verloop van tijd scheuren of kromtrekken kan veroorzaken.
De kleur zal na verloop van tijd zachter worden en nieuwe items kunnen in tint verschillen van items die u al heeft gekocht.
Sterk direct zonlicht kan de kleur dramatisch beïnvloeden, dus probeer dit zoveel mogelijk te vermijden. We raden ook aan om alle ornamenten, onderzetters en items die op het product zijn geplaatst, periodiek te verplaatsen om de kleur gelijkmatig te laten verzachten.
Gebruik altijd matten en onderzetters om het oppervlak te beschermen bij het plaatsen van items op het meubel. Dit helpt de afwerking te beschermen tegen hitte, vloeistoffen of items die uw meubels kunnen bekrassen.
Als items op het oppervlak van uw meubels worden geplaatst en rubberen voetjes hebben, is het raadzaam om matten te gebruiken om vlekken te voorkomen.
Til uw meubels altijd op hun plaats, vermijd ze over de vloer te slepen, omdat dit schade aan de verbindingen kan veroorzaken.
Wanneer u meubels op een houten of laminaatvloer plaatst, zorg er dan voor dat de plastic of vilten beschermers stevig zijn bevestigd en op hun plaats zitten.
Maak alleen schoon met een vochtige doek en een mild reinigingsmiddel, gebruik geen bleekmiddel of schurende reinigingsmiddelen.
Controleer van tijd tot tijd of er geen losse schroeven aan deze unit zitten.
Verwijder eventuele vlekken onmiddellijk om vlekken te voorkomen.
Stof regelmatig af met een zachte, pluisvrije doek of plumeau.
Het gebruik van schurende poetsmiddelen of poetsmiddelen op siliconenbasis wordt afgeraden, omdat deze na verloop van tijd de gepolijste afwerking en verbindingen kunnen aantasten.
Ongelijke vloeren kunnen de indruk wekken dat de deuren van wandunits en kasten niet goed zijn uitgelijnd. Wees hiervan bewust en compenseer dit indien nodig door de scharnieren aan te passen of een hoek te verpakken om het item waterpas te zetten. Raadpleeg de instructies die bij uw meubels zijn geleverd en pas ze dienovereenkomstig aan.
Als uw meubels bevlekt, bekrast, afgebroken zijn of andere schade hebben opgelopen, raden we aan professionele hulp te zoeken om het te herstellen. Neem contact op met onze klantenservice voor aanbevolen agenten.
Volg altijd de montage-instructies zorgvuldig en bewaar ze voor toekomstig gebruik.
Gefabriceerd in China voor Dunelm (Soft Furnishings) Ltd. LE7 1AD & Dunelm (Soft Furnishings) Londonderry Ltd. BT48 8QN
