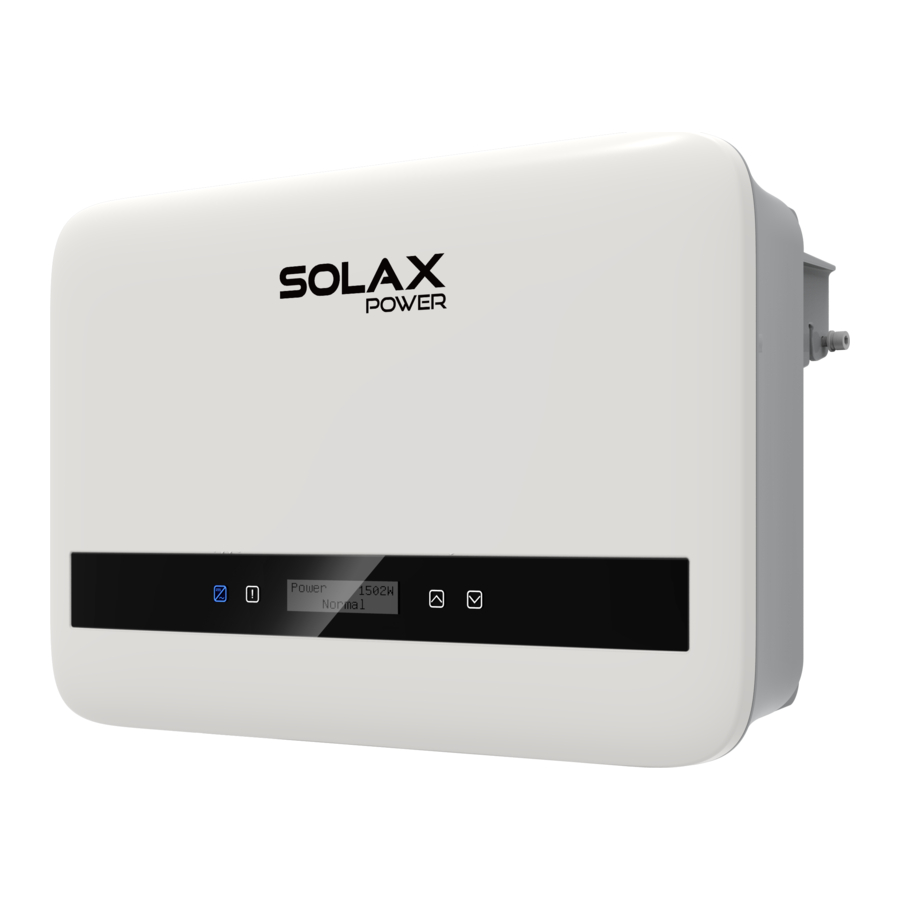

Solax X1-BOOST G4 handleiding

www.solaxpower.com

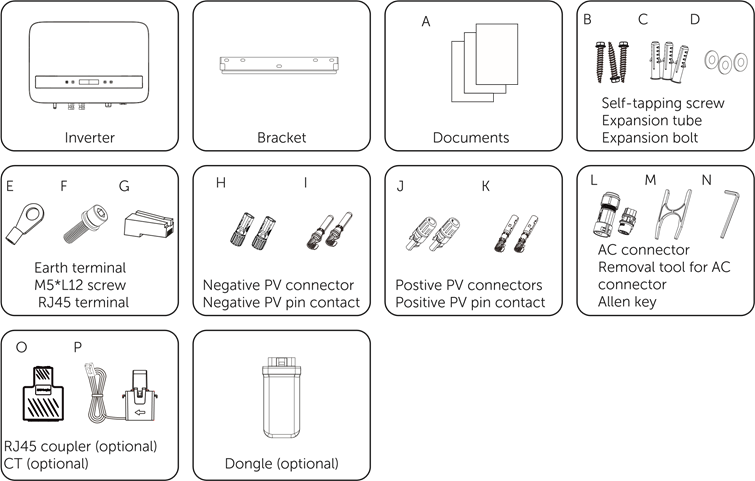

Paklijst

*Raadpleeg de daadwerkelijke levering voor de optionele accessoires.

Item nr. Items Hoeveelheid
/ Omvormer 1 stuk
/ Beugel 1 stuk
/ AC-connector 1 stuk
A Documenten /
B Zelfborende schroef 3 stuks
C Expansiebuis 3 stuks
D Expansiebout 3 stuks
E Aardklem 1 stuk
F M5*L12 schroef 1 stuk
G RJ45-connector 1 stuk
H Negatieve PV-connector 2 stuks
I Negatief PV-p контакт 2 stuks
J Positieve PV-connector 2 stuks
K Positief PV-pincontact 2 stuks
L AC-connector 1 stuk
M Verwijdergereedschap voor AC-connector 1 stuk
N Inbussleutel 1 stuk
O RJ45-koppeling (optioneel) 1 stuk
P CT (optioneel) 1 stuk
/ Dongle (optioneel) 1 stuk

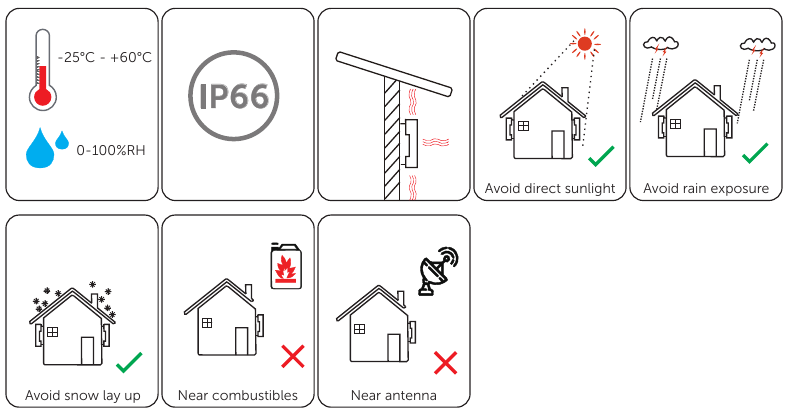

Installatieplaats

LET OP!
Voor buiteninstallatie worden voorzorgsmaatregelen tegen direct zonlicht, blootstelling aan regen en sneeuwophoping aanbevolen.
Blootstelling aan direct zonlicht verhoogt de temperatuur in het apparaat. Deze temperatuurstijging vormt geen veiligheidsrisico's, maar kan de prestaties van het apparaat beïnvloeden.

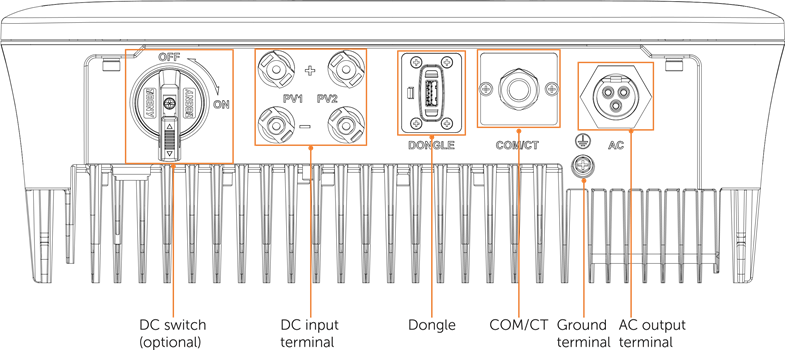

Terminalbeschrijving

Terminalbeschrijving

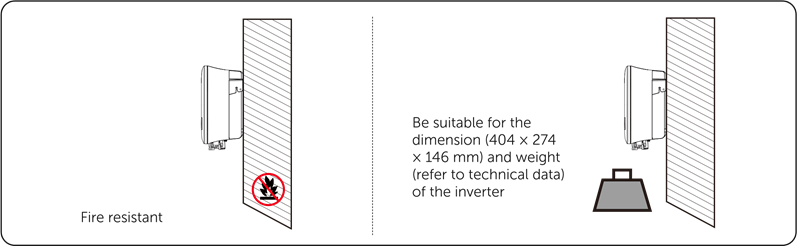

Installatiedrager

Installatiedrager

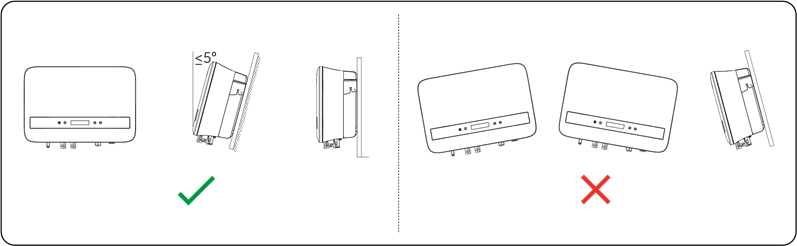

Installatiehoek

Installatiehoek

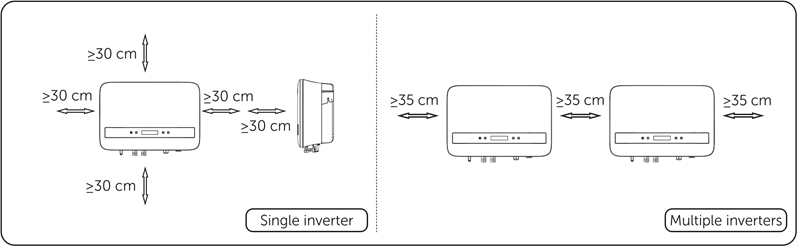

Installatieruimte

Installatieruimte

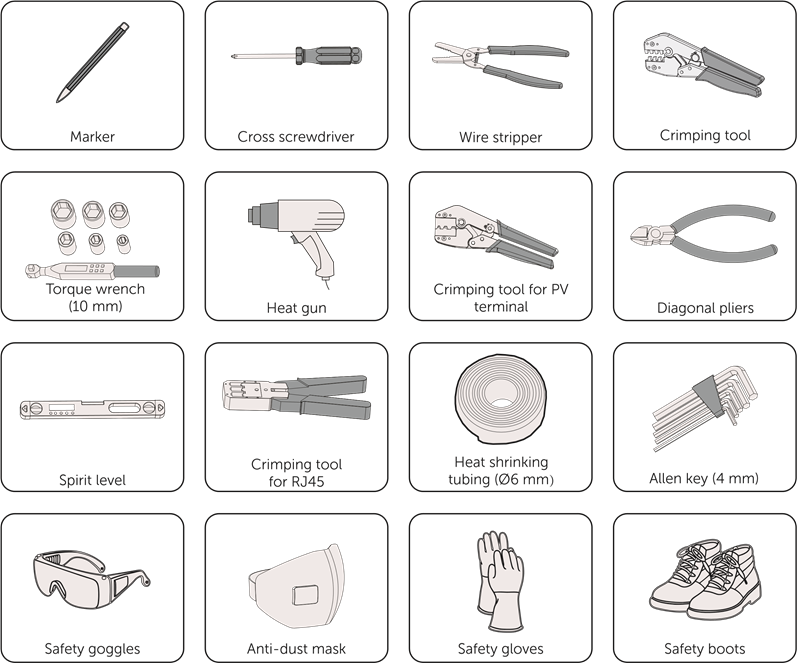

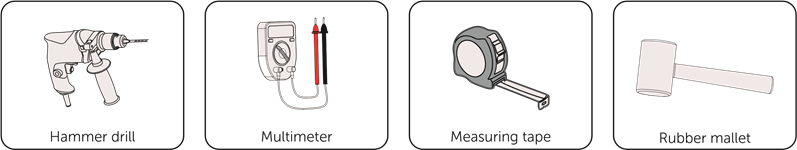

Installatiegereedschap


Aanvullend benodigde materialen

Nr. Benodigd materiaal Type Grootte
1 AC-stroomonderbreker / /
2 PV-kabel Speciale PV-draad, bestand tegen spanning 600 V 4~6 mm² (doorsnede)
3 AC-kabel Driestrengs koperdraad Doorsnede: 4~6 mm² (2,5 K-4 K); 5~6 mm² (4,2 K-6 K); * De doorsnede van de PE-lijn moet hetzelfde zijn als die van de L/N-lijn.
4 Communicatiekabel Netwerkkabel CAT5 Ø2-6 mm (buitendiameter)
5 PE-kabel Conventionele geel-groene draad Doorsnede: 4~6 mm² (2,5 K-4 K); 5~6 mm² (4,2 K-6 K);

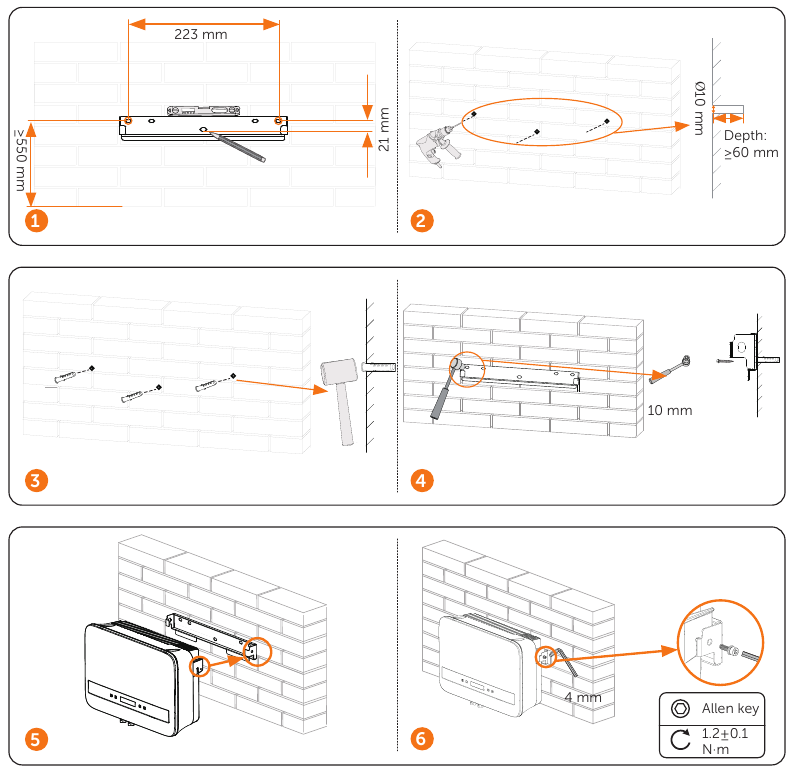

Mechanische installatie

Mechanische installatie

PE-aansluiting

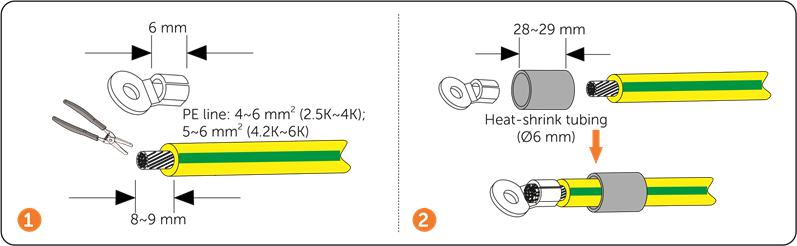

PE-aansluiting - Stap 1

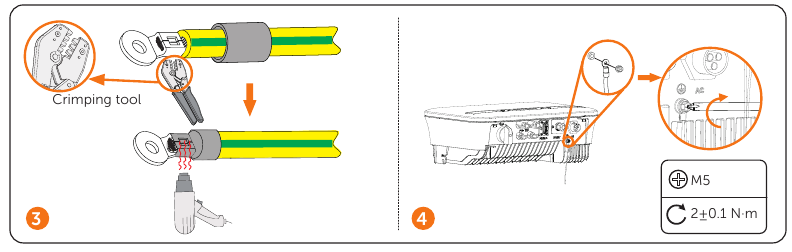

PE-aansluiting - Stap 2

AC-zijaansluiting

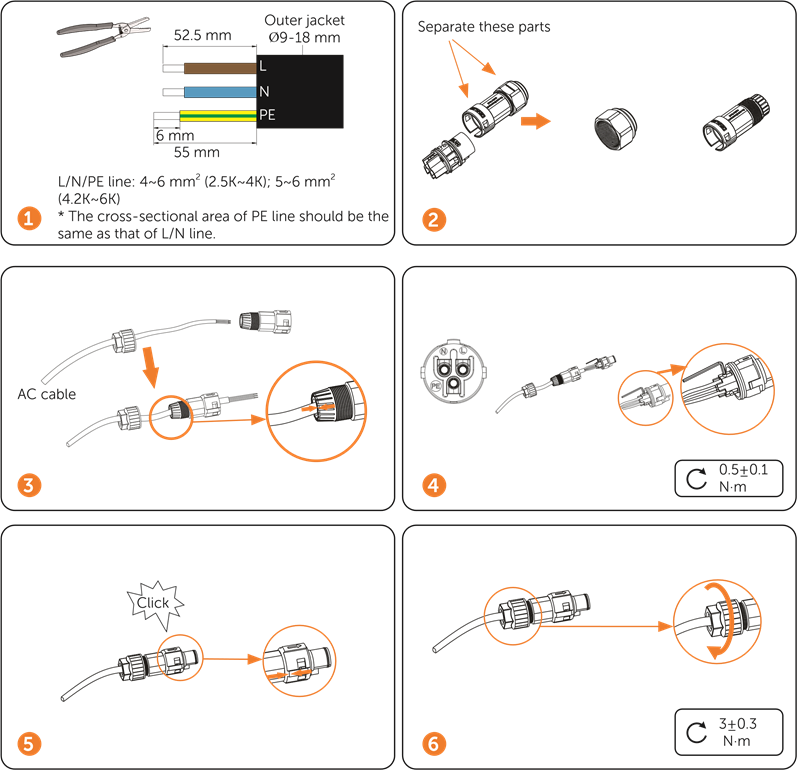

AC-zijaansluiting - Stap 1

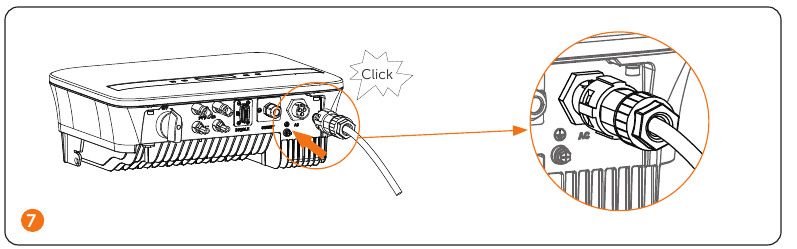

AC-zijaansluiting - Stap 2

DC-zijaansluiting

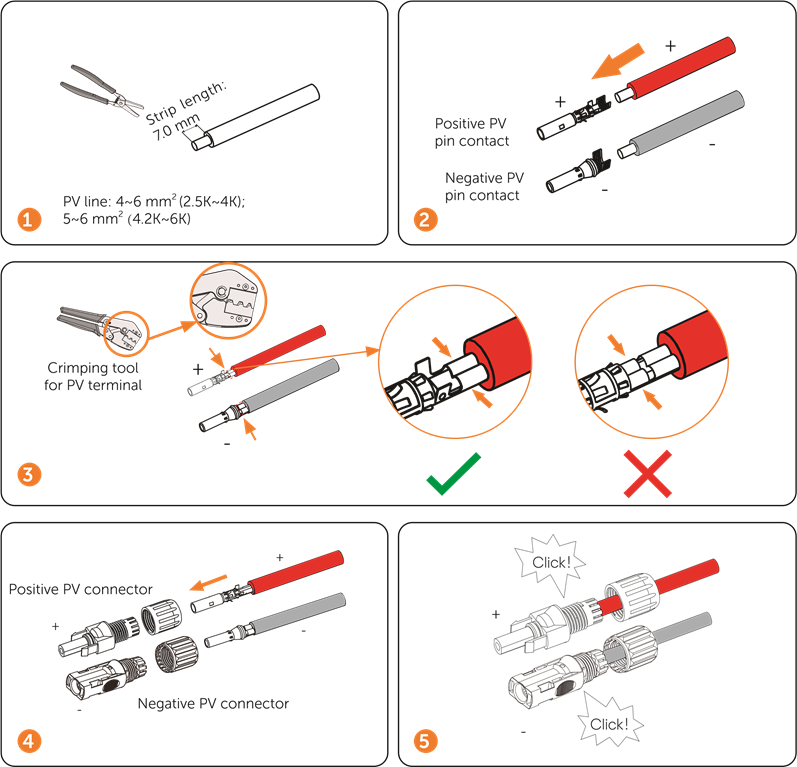

DC-zijaansluiting - Stap 1

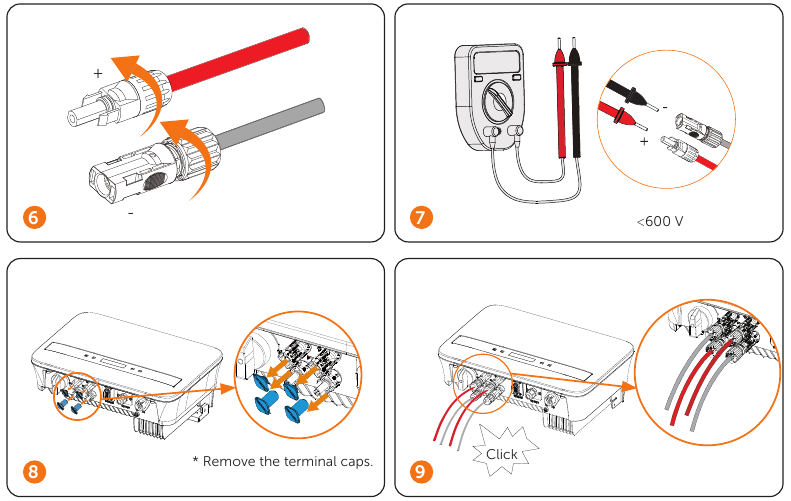

DC-zijaansluiting - Stap 2

Communicatieaansluiting

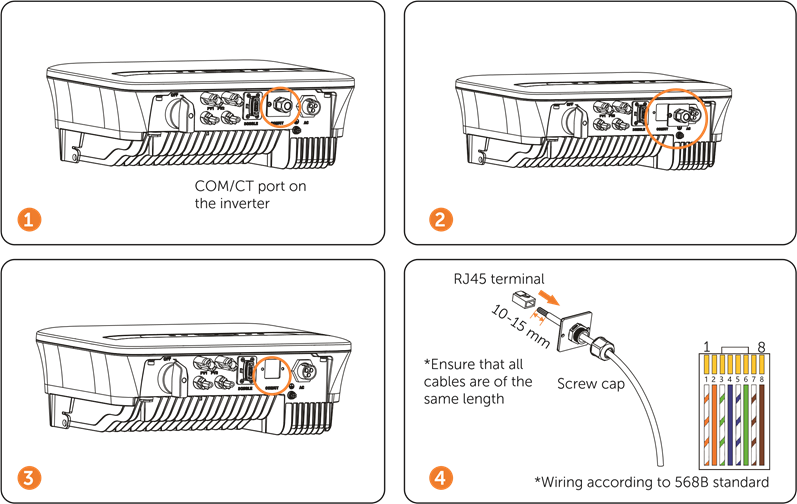

Communicatieaansluiting - Stap 1

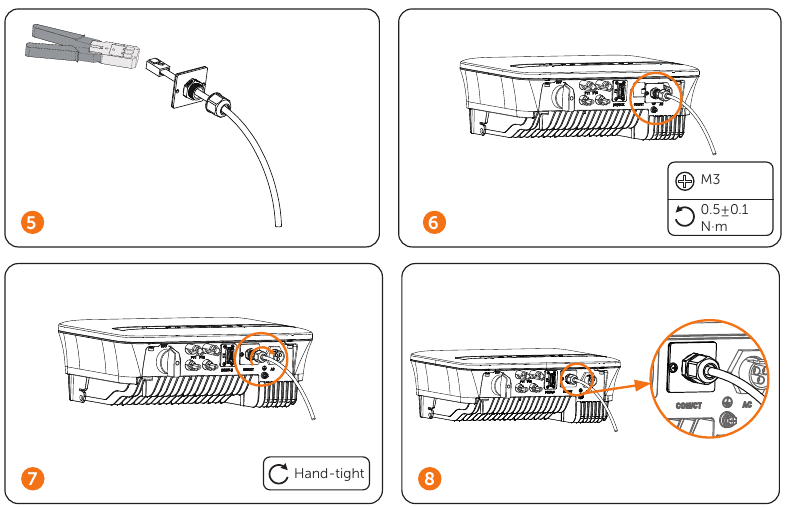

Communicatieaansluiting - Stap 2

  • Pin-definitie
Functie CT DRM Warmtepomp RS485/ Meter RS485/ Meter Warmtepomp DRM CT
Pin 1 2 3 4 5 6 7 8
Pin-definitie CT+ DRM0 Warmtepomp- 485_A 485_B Warmtepomp+ +3.3V CT-

*Opmerking: DRM0 is hier voor AS4777.2 AU/NZ.

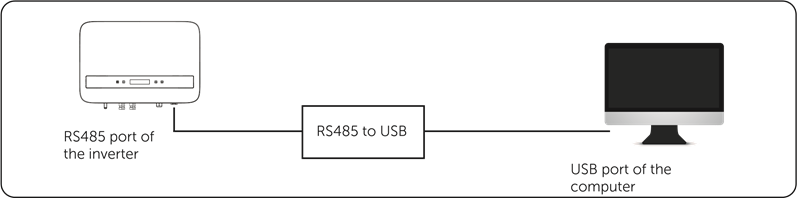

  • Voor RS485:

Communicatieaansluiting - Voor RS485

  • Voor meter:

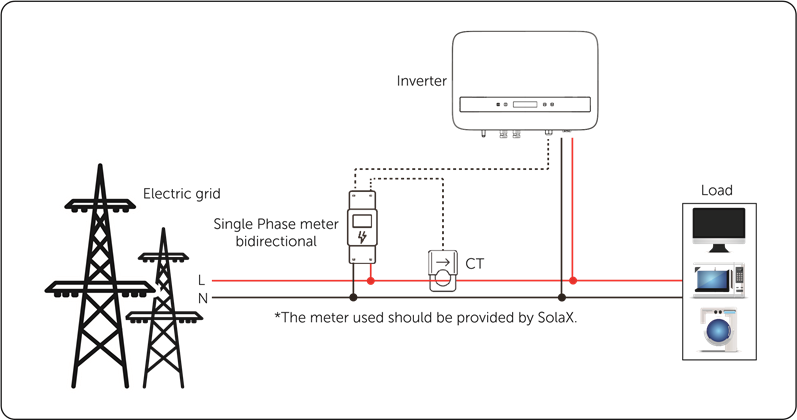

  1. Voor meter met CT
    Voor RS485 - Voor meter met CT

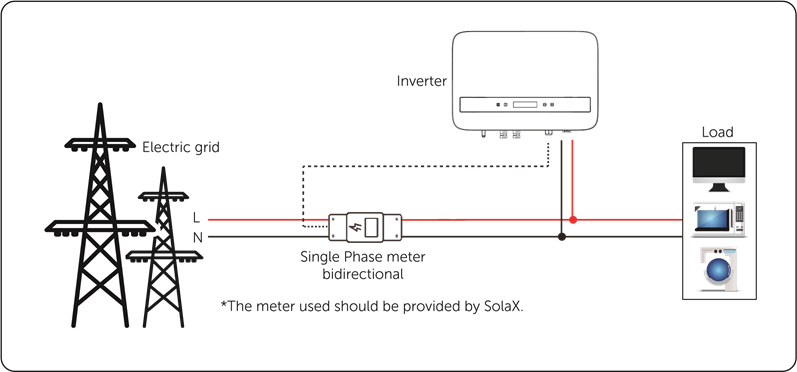

  2. Voor meter zonder CT
    Voor RS485 - Voor meter zonder CT

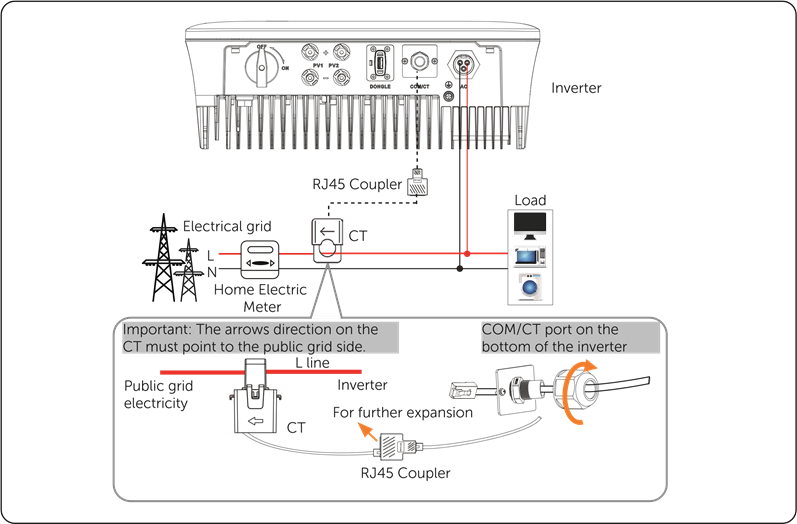

  • Voor directe CT-aansluiting:
    Voor RS485 - Voor directe CT-aansluiting

Bewakingsaansluiting

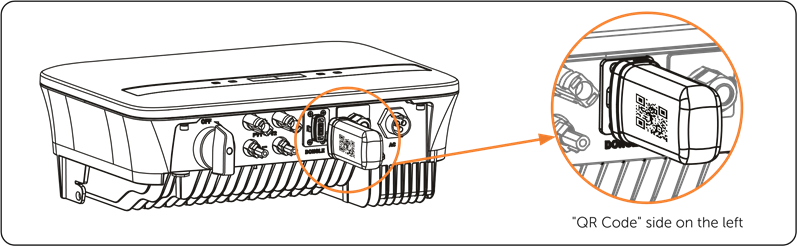

Bewakingsaansluiting

Het systeem inschakelen

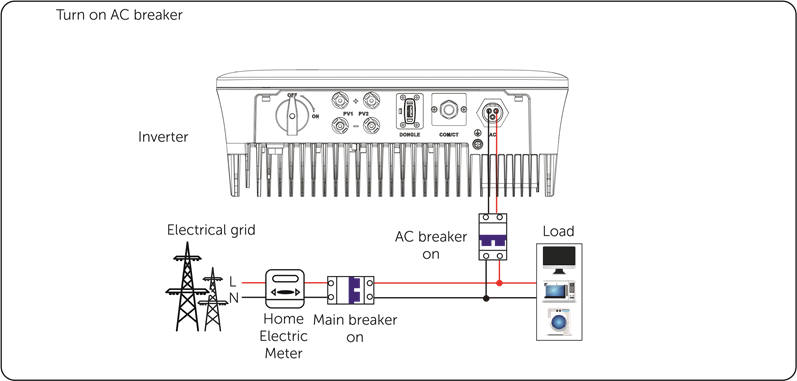

Stap 1: Zet de DC-schakelaar aan.
Het systeem inschakelen - Stap 1

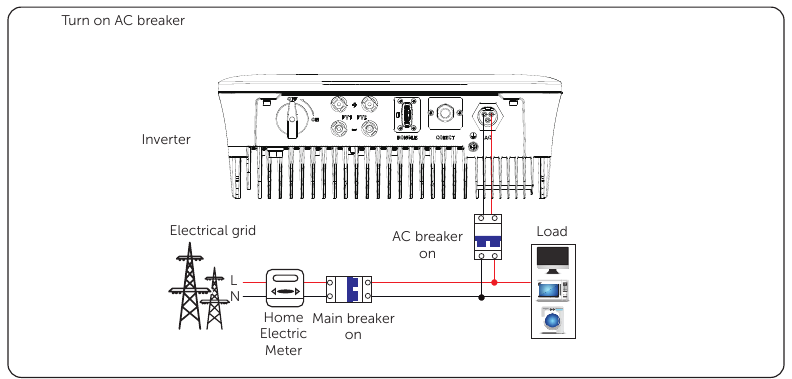

Stap 2: Zet de AC-stroomonderbreker aan.
Het systeem inschakelen - Stap 2

LCD-paneel

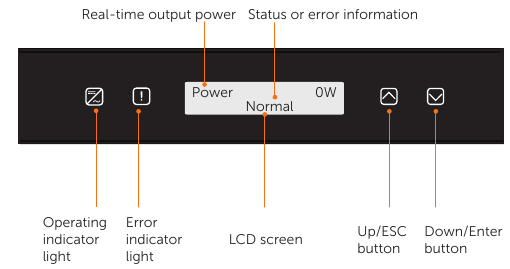

LCD-paneeloverzicht

  • In normale status wordt de informatie "Power"/"Pgrid"/"Today"/"Total" respectievelijk weergegeven. U kunt op de toetsen drukken om informatie te wisselen.
  • In foutstatus worden het foutbericht en de foutcode weergegeven. Raadpleeg de bijbehorende oplossingen in de gebruikershandleiding.
Item Beschrijving
LCD-scherm De informatie van de omvormer weergeven.
Bedieningsindicatorlicht Licht in blauw: De omvormer is in normale status.
Knippert in blauw: De omvormer is in wachtstatus.
Foutindicatorlicht Licht in rood: De omvormer is in foutstatus.
Omhoog/ESC-knop Omhoog/ESC-knop: Kort indrukken om de cursor omhoog te verplaatsen of de waarde te verhogen;
Lang indrukken om terug te keren van de huidige interface of functie.
Omlaag/Enter-knop Omlaag/Enter-knop: Kort indrukken om de cursor omlaag te verplaatsen of de waarde te verlagen.
Lang indrukken om de parameters te bevestigen of te wijzigen.

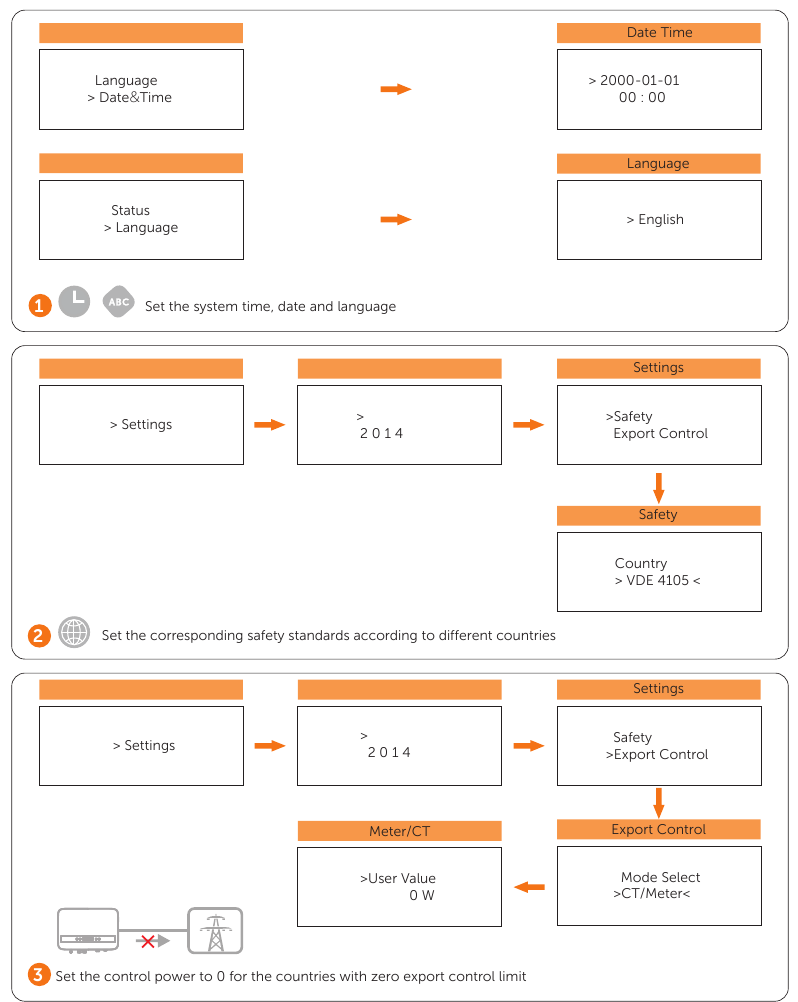

Algemene instelling

Algemene instelling
*Het initiële wachtwoord is 2014, dat moet worden gewijzigd met het oog op accountbeveiliging.

Technische gegevens

  • DC-ingang
Model X1-BOOST- 2.5K-G4 X1-BOOST-3K-G4 X1-BOOST- 3.3K-G4 X1-BOOST- 3.6K-G4
Max. PV-array ingangsvermogen [Wp] 6000 6000 6600 7200
Max. PV-spanning [d.c. V] 600 600 600 600
Opstartspanning [d.c. V] 50 50 50 50
Nominale ingangsspanning [d.c. V] 360 360 360 360
MPPT-spanningsbereik [d.c. V] 40-560 40-560 40-560 40-560
Aantal MPP-trackers/Strings per MPP-tracker 2/1
Max. PV-stroom [d.c. A] 16/16
Isc PV-array kortsluitstroom SC [d.c. A] 22/22
Max. terugleverstroom omvormer naar de array [d.c. A] 0
Model X1-BOOST-4K G4 X1-BOOST- 4.2K-G4 X1-BOOST-5K-G4 X1-BOOST-6K-G4
Max. PV-array ingangsvermogen [kWp] 8000 8000 10000 12000
Max. PV-spanning [d.c. V] 600 600 600 600
Opstartspanning [d.c. V] 50 50 50 50
Nominale ingangsspanning [d.c. V] 360 360 360 360
MPPT-spanningsbereik [d.c. V] 40-560 40-560 40-560 40-560
Aantal MPP-trackers/Strings per MPP-tracker 2/1
Max. PV-stroom [d.c. A] 16/16
Isc PV-array kortsluitstroom SC [d.c. A] 22/22
Max. terugleverstroom omvormer naar de array [d.c. A] 0
  • AC-uitgang
Model X1-BOOST-2.5K-G4 X1-BOOST-3K-G4 X1-BOOST-3.3K-G4 X1-BOOST-3.6K-G4
Nominaal schijnbaar uitgangsvermogen [VA] 2500 3000 3300 3680
Nominale AC-uitgangsstroom [a.c. A] 10.9 13.1 14.4 16
Max. schijnbaar uitgangsvermogen [VA] 2750 3300 3630 40481
Max. continue uitgangsstroom [a.c. A] 12 14.4 15.8 17.62
Nominale AC-spanning [a.c. V]/ Netbereik 220/230/240; 90-290
Nominale netfrequentie [Hz] 50/60; ±5
Verplaatsingsvermogensfactor 0.8leading-0.8lagging
ITHDi (nominaal vermogen) [%] <3
Nominale AC-spanning [a.c. V] 220/230/240
Stroom (inschakelstroom) [a.c. A] 13.5
Maximale uitgangsfoutstroom [a.c. A] 59 (3 ms)
Maximale uitgangsoverstroombeveiliging [a.c. A] 50
Model X1-BOOST-4K-G4 X1-BOOST- 4.2K-G4 X1-BOOST-5K-G4 X1-BOOST-6K-G4
Nominaal schijnbaar uitgangsvermogen [VA] 4000 4200 50005 6000
Nominale AC-uitgangsstroom [a.c. A] 17.4³ 18.3 21.76 26.19
Max. schijnbaar uitgangsvermogen [VA] 4000 4620 50007 6000
Max. continue uitgangsstroom [a.c. A] 17.4⁴ 20.1 21.78 27.3
Nominale AC-spanning [a.c. V]/ Netbereik 220/230/240; 90-290
Nominale netfrequentie [Hz] 0/60; ±5
Verplaatsingsvermogensfactor 0.8leading-0.8lagging
Model X1-BOOST-4K-G4 X1-BOOST-4.2K-G4 X1-BOOST-5K-G4 X1-BOOST-6K-G4
ITHDi (nominaal vermogen) [%] <3
Nominale AC-spanning [a.c. V] 220/230/240
Stroom (inschakelstroom) [a.c. A] 50
Maximale uitgangsfoutstroom [a.c. A] 58 (15 ms)
Maximale uitgangsoverstroombeveiliging [a.c. A] 35

Opmerking:

  1. 4048 (3680 voor G98, TOR en PPDS)
  1. 17.6 (16 voor G98, TOR en PPDS)
  1. 17.4 (16 voor G98)
  1. 17.4 (16 voor G98)
  1. 5000 (4600 voor VDE4105; 4999 voor AS4777.2)
  1. 21.7 (20 voor VDE4105)
  1. 5000 (4600 voor VDE4105; 4999 voor AS4777.2)
  1. 21.7 (20 voor VDE4105)
  1. 26.1 (25 voor EN50549_Ireland)

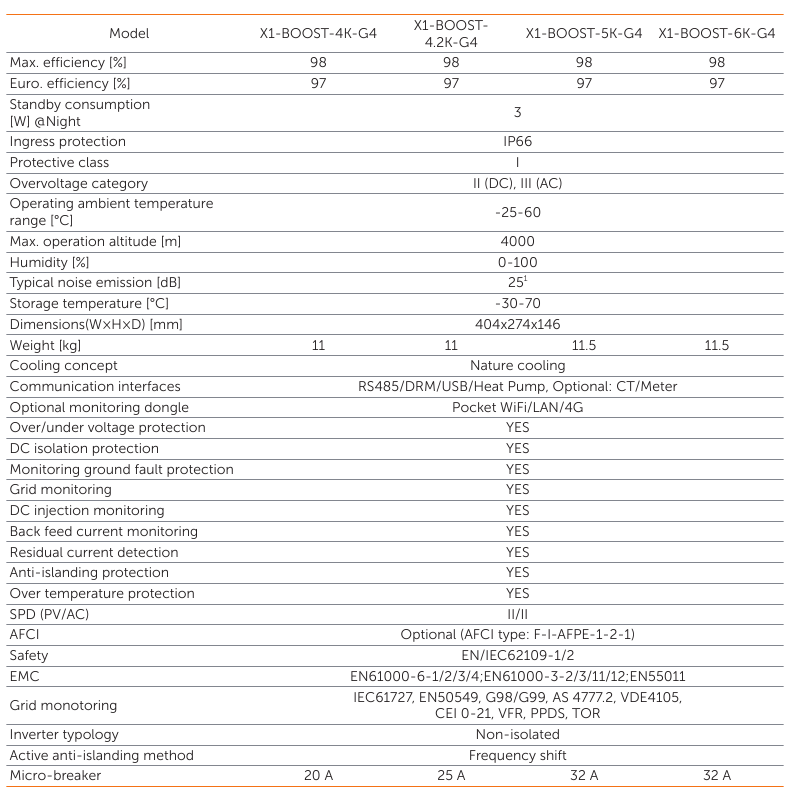

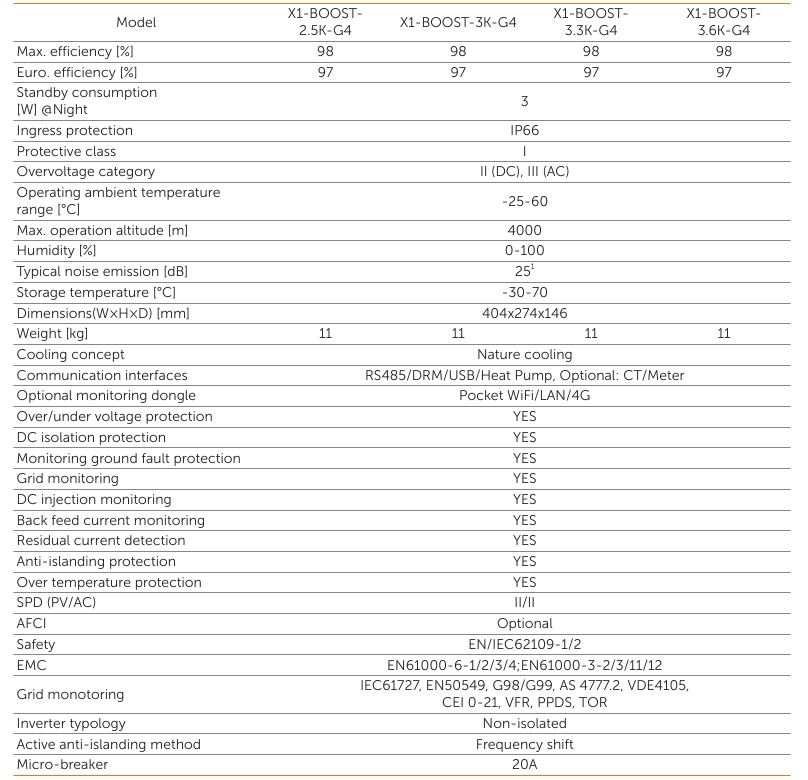

  • Systeemgegevens, bescherming en norm

Opmerking:

  1. Voor modellen met interne ventilator (optioneel) is de typische geluidsemissie 30 dB.

Opmerking:

  1. Voor modellen met interne ventilator (optioneel) is de typische geluidsemissie 30 dB.
  2. F-I-AFPE-1-2-1:
  • Volledige dekking
  • Geïntegreerd
  • AFPE
  • 1 bewaakte string per ingangspoort,
  • 2 ingangspoorten per bewaakt kanaal,
  • 1 bewaakt kanaal.

Snelgids Wi-Fi (optioneel)

Beschrijvingen van labels

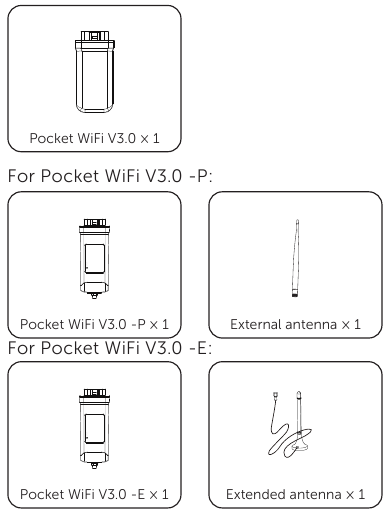

Paklijst

Installatiestappen

  • Zorg ervoor dat alle stroom minstens 5 minuten voor de installatie is uitgeschakeld.

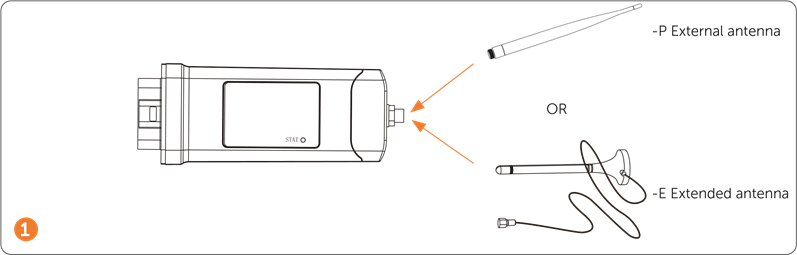

Stap 1: Voor de -P/-E-versie van Pocket WiFi schroeft u de antenne aan het uiteinde van de behuizing. (Sla deze stap over als u de -P/-E-versie niet hebt gekocht).
Wi-Fi Snelgids - Installatie - Stap 1

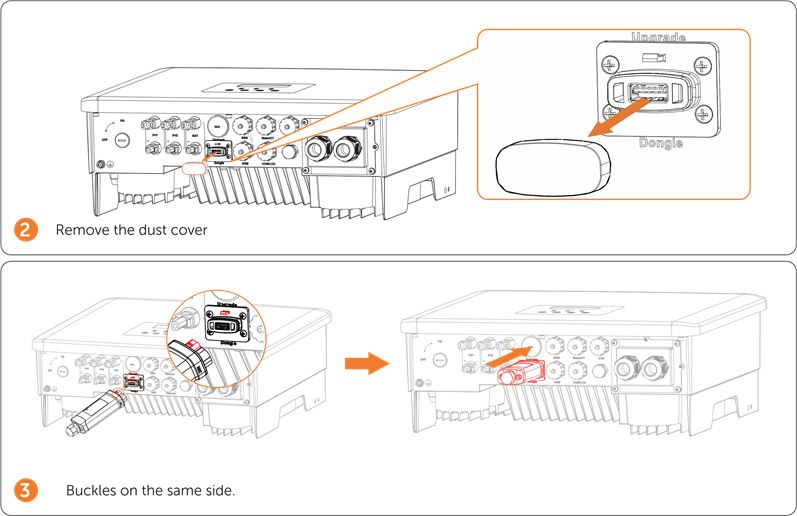

Stap 2: Verwijder de afdekking van de DONGLE-poort aan de onderkant van de omvormer en steek de Pocket WiFi in de juiste poort van de omvormer.
Wi-Fi Snelgids - Installatie - Stap 2

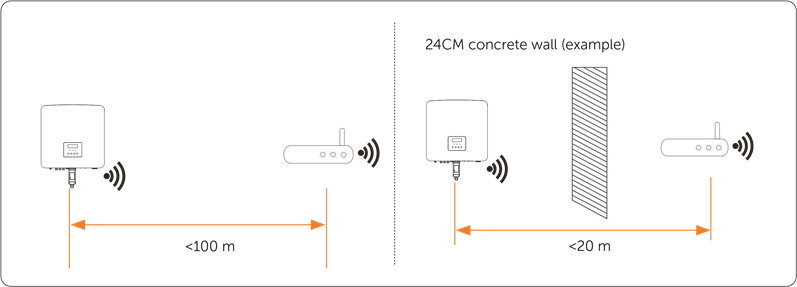

Installatievereisten

Voor de Wi-Fi-modus mag de langste verbindingsafstand tussen de router en de apparatuur niet meer dan 100 meter bedragen; als er een muur is tussen de router en de apparatuur, is de langste verbindingsafstand 20 meter.

Wi-Fi Snelgids - Installatievereisten

LET OP!
Wanneer het Wi-Fi-signaal zwak is, installeer dan een Wi-Fi-signaalversterker op de juiste locatie.

Wi-Fi-configuratie

Scan de volgende QR-code of zoek naar het trefwoord "SolaxCloud" in de APP Store om de Monitoring APP te downloaden.

Scan de volgende QR-code om de Configuratiehandleiding online te lezen.


APP DOWNLOADEN


CONFIGURATIEHANDLEIDING

LET OP!
Als u de Configuratiehandleiding wilt downloaden, scrolt u naar de onderkant van de interface en klikt u op [Download].

Veiligheid

Algemene opmerking

  1. De inhoud kan periodiek worden bijgewerkt of herzien. SolaX behoudt zich het recht voor om verbeteringen of wijzigingen aan te brengen in de product(en) en het(de) programma('s) die in deze handleiding worden beschreven zonder voorafgaande kennisgeving.
  2. De installatie, het onderhoud en de netgerelateerde instelling mogen alleen worden uitgevoerd door gekwalificeerd personeel dat:
  • Gelicentieerd is en/of voldoet aan de voorschriften van de staat en de lokale jurisdictie;
  • Goede kennis heeft van deze handleiding en andere gerelateerde documenten.
  1. Lees, begrijp en volg de gedetailleerde instructies van de gebruikershandleiding en andere gerelateerde voorschriften zorgvuldig en volledig voordat u het apparaat installeert. SolaX is niet aansprakelijk voor gevolgen die worden veroorzaakt door de schending van de opslag-, transport-, installatie- en bedieningsvoorschriften die in dit document en de gebruikershandleiding zijn gespecificeerd.
  2. Gebruik geïsoleerd gereedschap bij het installeren van het apparaat. Tijdens de installatie, elektrische aansluiting en onderhoud moeten individuele beschermingsmiddelen worden gedragen.
  3. Ga naar de website www.solaxpower.com van SolaX voor meer informatie.

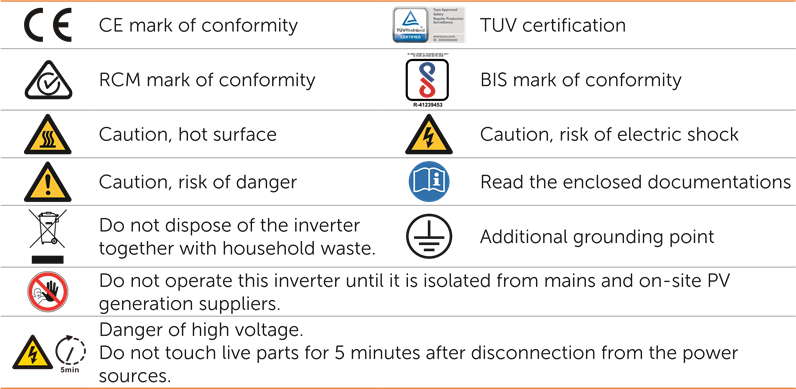

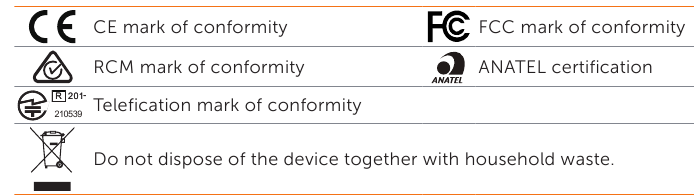

Beschrijvingen van labels

Opmerking: de tabel wordt alleen gebruikt voor de beschrijving van symbolen die op de omvormer kunnen worden gebruikt. Let op de daadwerkelijke symbolen op het apparaat.

Elektrisch schokgevaar
Dodelijk gevaar door elektrische schok als gevolg van de omvormer
  • Gebruik de omvormer alleen als deze technisch in orde is. Anders kunnen er elektrische schokken of brand ontstaan.
  • Open de behuizing in geen geval zonder toestemming van SolaX. Ongeautoriseerd openen maakt de garantie ongeldig en veroorzaakt dodelijk gevaar of ernstig letsel door elektrische schokken.
Elektrisch schokgevaar
Dodelijk gevaar door elektrische schok als gevolg van de PV
  • Wanneer ze worden blootgesteld aan zonlicht, wordt er een hoge DC-spanning gegenereerd door PV-modules. Dood of dodelijk letsel kan optreden als gevolg van elektrische schokken.
  • Raak nooit de positieve of negatieve pool van het PV-aansluitapparaat aan. Het tegelijkertijd aanraken van beide is ook verboden.
  • Aard de positieve of negatieve pool van de PV-modules niet.
  • Alleen gekwalificeerd personeel kan de bedrading van de PV-panelen uitvoeren.
Waarschuwing
Risico op persoonlijk letsel of schade aan de omvormer
  • Raak tijdens bedrijf geen andere onderdelen aan dan de DC-schakelaar en het LCD-paneel.
  • Sluit de AC- en DC-connectoren nooit aan of los ze niet los wanneer de omvormer draait.
  • Schakel de AC- en DC-stroom uit en koppel ze los van de omvormer, wacht 5 minuten om de spanning volledig te ontladen voordat u onderhoud, reiniging of werkzaamheden aan aangesloten circuits uitvoert.
  • Zorg ervoor dat de ingangs-DC-spanning ≤ Maximale DC-ingangsspanning van de omvormer. Overspanning kan permanente schade aan de omvormer veroorzaken, die NIET onder de garantie valt.
Let op
Houd kinderen uit de buurt van de omvormer.
Let op het gewicht van de omvormer. Persoonlijk letsel kan worden veroorzaakt als het niet correct wordt gehanteerd.
LET OP!
De omvormer heeft een geïntegreerde Type-B lekstroombewakingseenheid (RCMU).
Als een externe RCD vereist is door lokale voorschriften, controleer dan welk type RCD vereist is voor relevante elektrische codes. Het wordt aanbevolen om een Type-A RCD te gebruiken met een waarde van 300 mA.
Alle productlabels en het typeplaatje op de omvormer moeten duidelijk zichtbaar worden gehouden.
