ePropulsion Evo handleiding

Dankwoord

Bedankt voor het kiezen van ePropulsion producten, uw vertrouwen en steun in ons bedrijf worden oprecht gewaardeerd. We zijn toegewijd aan het leveren van hoogwaardige producten en accessoires.
Bezoek www.epropulsion.com en neem contact met ons op als u vragen heeft.

Deze handleiding gebruiken

Lees deze gebruikershandleiding voor gebruik van het product grondig door om de juiste en veilige bediening te begrijpen. Door dit product te gebruiken, stemt u er hierbij mee in dat u alle inhoud van deze handleiding volledig hebt gelezen en begrepen. ePropulsion aanvaardt geen aansprakelijkheid voor schade of letsel veroorzaakt door handelingen die in strijd zijn met deze handleiding.
Vanwege de voortdurende optimalisatie van onze producten behoudt ePropulsion zich het recht voor om de in de handleiding beschreven inhoud voortdurend aan te passen. ePropulsion behoudt zich ook de intellectuele eigendomsrechten en industriële eigendomsrechten voor, waaronder auteursrechten, patenten, logo's en ontwerpen, enz.
Deze handleiding kan zonder voorafgaande kennisgeving worden bijgewerkt. Bezoek onze website www.epropulsion.com voor de nieuwste versie. Als u een discrepantie vindt tussen uw producten en deze handleiding, of als u twijfelt over het product of de handleiding, bezoek dan www.epropulsion.com. ePropulsion behoudt zich het recht voor op de definitieve interpretatie van deze handleiding.
Deze handleiding is meertalig, in geval van discrepantie in de interpretatie van verschillende taalversies, prevaleert de Engelse versie.

Symbolen

De volgende symbolen helpen u om belangrijke informatie te verkrijgen.

instructies of waarschuwingen
Nuttige informatie of tips

Productidentificatie

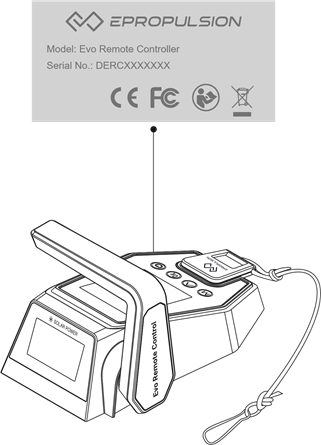

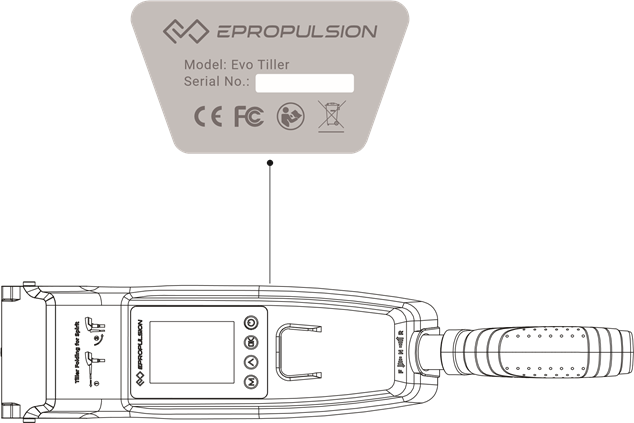

De onderstaande afbeelding toont de serienummers van de Evo-afstandsbediening en de Evo-helmstok. Let op de positie van de serienummers en noteer ze voor toegang tot garantieservice en andere after-sales services.
Afbeelding 0-1

Afbeelding 0-2

Productoverzicht

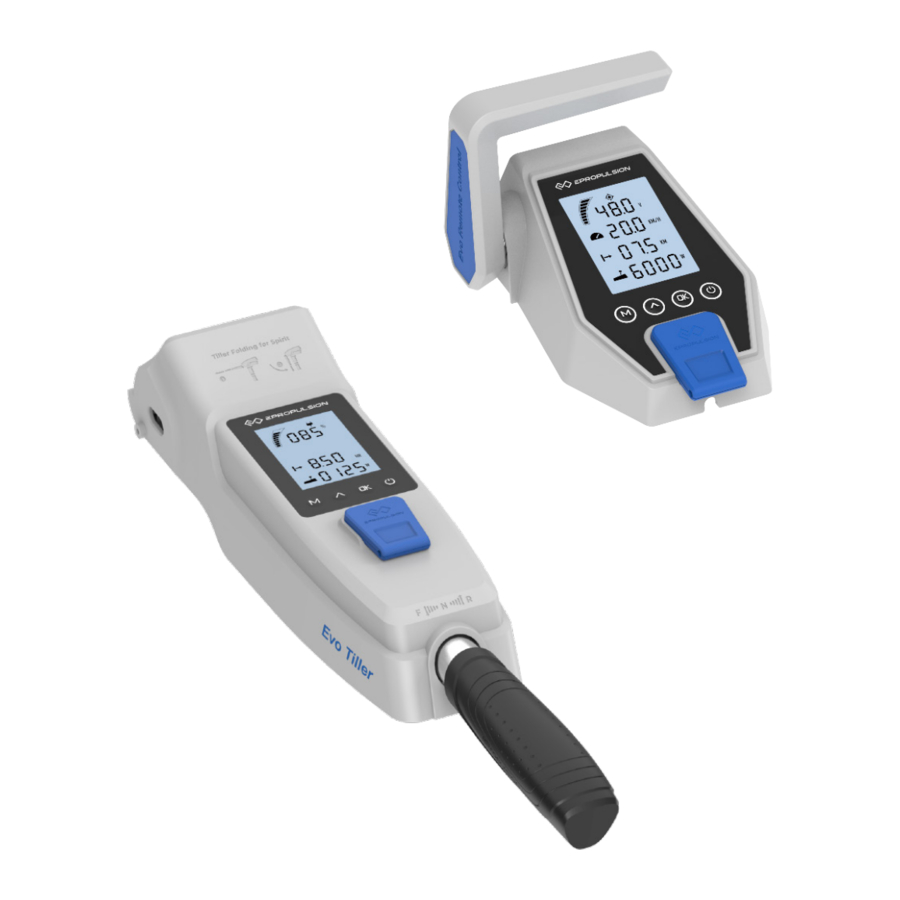

De Evo-afstandsbediening en de Evo-helmstok worden gebruikt voor het starten en stoppen van de buitenboordmotor, het aanpassen van de snelheid van de motor, het configureren van de batterijparameters, het weergeven van de systeeminformatie en -berichten, enz. De Evo-afstandsbediening wordt aangedreven door zonne-energie of de ingebouwde lithiumbatterij, maar de Evo-helmstok wordt aangedreven door verbinding te maken met de buitenboordmotor met een communicatiekabel. De Evo-afstandsbediening communiceert draadloos of bekabeld met het buitenboordmotorbesturingssysteem dat in de hoofdbuitenboordmotor is ingebouwd, en de Evo-helmstok kan alleen bekabeld met de buitenboordmotor communiceren. De Evo-helmstok zelf heeft de mogelijkheid om te sturen, terwijl bij gebruik van de Evo-afstandsbediening een extra stuurwiel nodig is om te helpen sturen.

In de verpakking

Wanneer u een set Evo-afstandsbediening of Evo-helmstok ontvangt, pak de verpakking uit en controleer of alle onderstaande items in de verpakking zijn inbegrepen. Als er verlies of transportschade is, neem dan onmiddellijk contact op met uw dealer.

Items	Aantal/eenheid	Afbeelding
Evo-afstandsbediening Bediening / Evo Helm Stok	1 set
Bevestigingshandleiding (alleen meegeleverd met afstandsbediening) Bediening)	1 stuk
Gebruikershandleiding, Garantiekaart & uitnodiging Kaart	1 set
Dodemansknop	2 stuks

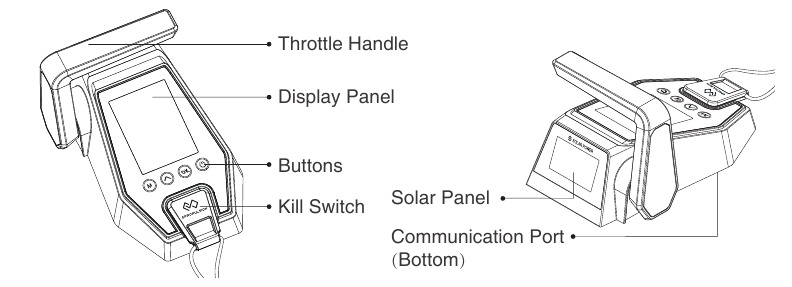

Onderdelen en diagrammen

Afbeelding 1-1

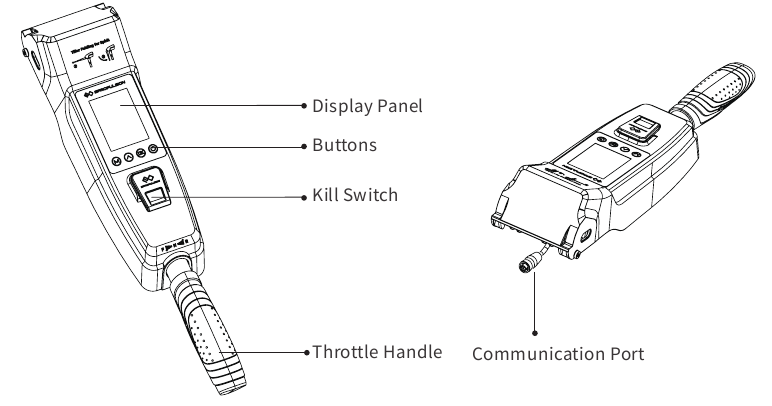

Afbeelding 1-2

Bij het vervangen van het membraanschakelpaneel mag u geen alcoholreinigers gebruiken om de lens schoon te maken. Het gebruik van alcoholreinigers kan ervoor zorgen dat de lens barst.

Specificatie

Installatie

De Evo-afstandsbediening monteren

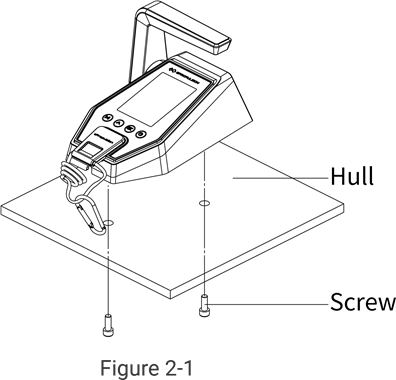

Raadpleeg de bevestigingshandleiding van de afstandsbediening om gaten te ponsen op het scheepsbord en gebruik de schroeven om de afstandsbedieningskast te vergrendelen, zoals weergegeven in Afbeelding 2-1.

De Evo-helmstok monteren

Montage op de SPIRIT 1.0 Evo

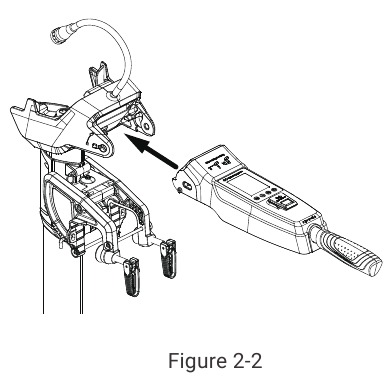

1. Installeer de helmstok op de machine (Afbeelding 2-2).

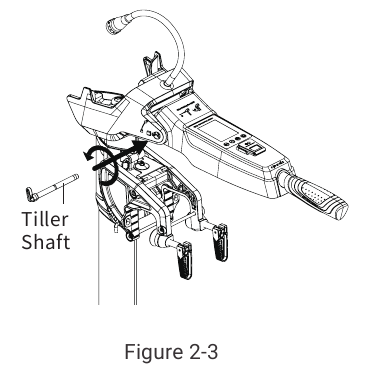

2. Steek de handgreep in het gat tot het einde en vergrendel deze tegen de klok in (Afbeelding 2-3).


Montage op de NAVY 3.0 Evo/NAVY 6.0 Evo

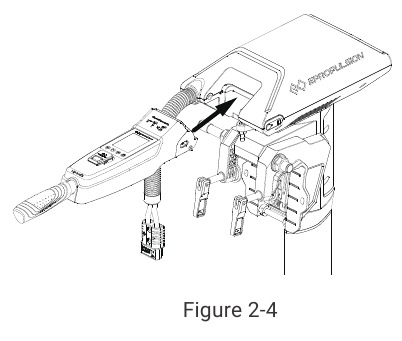

1. Installeer de helmstok op de machine (Afbeelding 2-4).

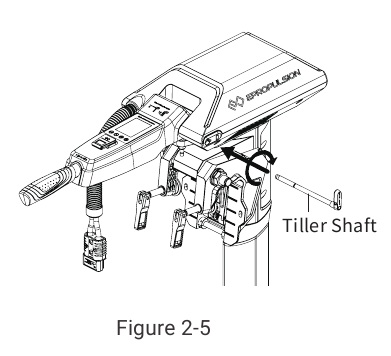

2. Steek de handgreep in het gat tot het einde en vergrendel deze met de klok mee (Afbeelding 2-5).


Bekabeling

De afstandsbediening en de buitenboordmotor aansluiten

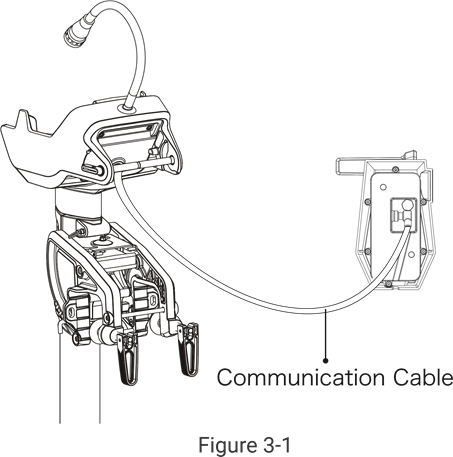

Als de afstandsbediening met de machine moet worden verbonden via een draad, is een communicatiekabel nodig om de machine en de communicatiepoort van de afstandsbediening aan te sluiten (Afbeelding 3-1).

De helmstok en de buitenboordmotor aansluiten

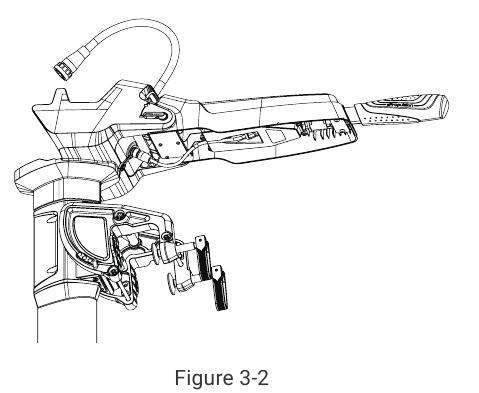

Nadat u de helmstok hebt gemonteerd, moet u de communicatiepoort van de helmstok verbinden met de communicatiepoort van de machine (Afbeelding 3-2).

Opladen

De Evo-afstandsbediening heeft een ingebouwde lithiumbatterij voor stroomvoorziening. De batterij wordt automatisch opgeladen bij normaal gebruik: opladen via zonne-energie of een bekabelde verbinding. De Evo-helmstok heeft geen ingebouwde batterij en moet op de machine worden aangesloten.

Opladen via zonne-energie

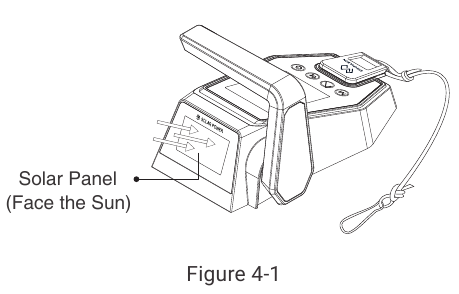

Wanneer het zonnepaneel voldoende zonlicht ontvangt, genereert het elektriciteit om de ingebouwde lithiumbatterij op te laden. Tijdens het opladen van de batterij via zonne-energie wordt aanbevolen om het zonnepaneel van de afstandsbediening naar het zonlicht te richten voor een beter laadeffect.

Het wordt aanbevolen om de afstandsbediening op te laden via zonne-energie.

Opladen via een bekabelde verbinding

Als de Evo-afstandsbediening gedurende lange tijd niet genoeg zonne-energie kan krijgen, raakt de batterij leeg. In dit geval wordt een waarschuwingsbericht met een foutcode E60 (Afbeelding 4-2) weergegeven op het LCD-scherm om u eraan te herinneren de afstandsbediening op te laden.

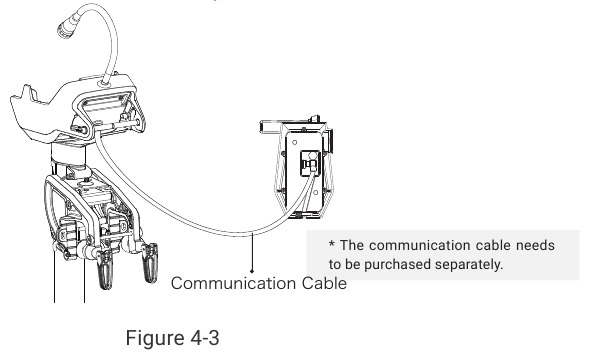

Volg de onderstaande stappen om de afstandsbediening op te laden via een bekabelde verbinding. Sluit eerst de afstandsbediening aan op de buitenboordmotor met een communicatiekabel (Afbeelding 4-3);
Sluit vervolgens de buitenboordmotor aan op de batterij.

Zorg er bij langdurige opslag voor dat u de batterij van de afstandsbediening om de 6 maanden oplaadt om overmatige ontlading te voorkomen.
Laad de afstandsbediening na langdurige opslag op voor gebruik.
De communicatiekabel is niet inbegrepen in dit pakket. Schaf er een aan bij uw dealer als u voor deze oplaadmethode kiest.
Het wordt aanbevolen om de afstandsbediening uit te schakelen tijdens het aansluiten van de communicatiekabel. Wanneer de afstandsbediening is ingeschakeld tijdens het opladen, aangezien het buitenboordmotorhoofdonderdeel en de afstandsbediening in communicatie staan, stopt de werkende buitenboordmotor zodra de communicatiekabel wordt losgekoppeld.

Gebruik van de dodemansknop

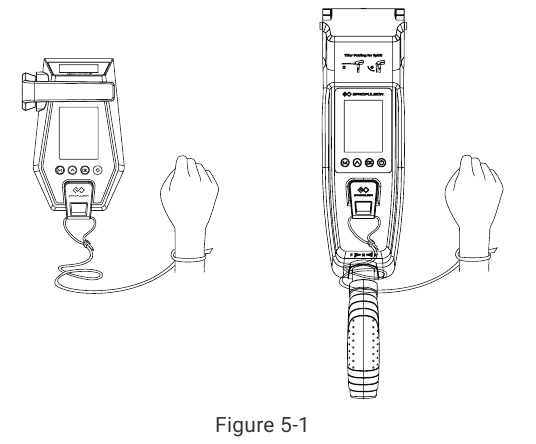

• Plaats de dodemansknop op de juiste plaats op de Evo-afstandsbediening/Evo-helmstok en bind de lanyard aan uw pols of reddingsvest.
• Stop de buitenboordmotor in noodgevallen door de dodemansknop los te koppelen.
• Om de motor weer te laten draaien, bevestigt u eerst de dodemansknop en start u de motor.


De dodemansknop genereert een magnetisch veld. Houd het op 50 cm afstand van medische implantaten zoals pacemakers en magneetkaarten (bijv. creditcard) en andere magnetische media.
Het magnetische veld van de dodemansknop kan sommige elektronische instrumenten verstoren. Houd het uit de buurt van deze elektronische instrumenten.
