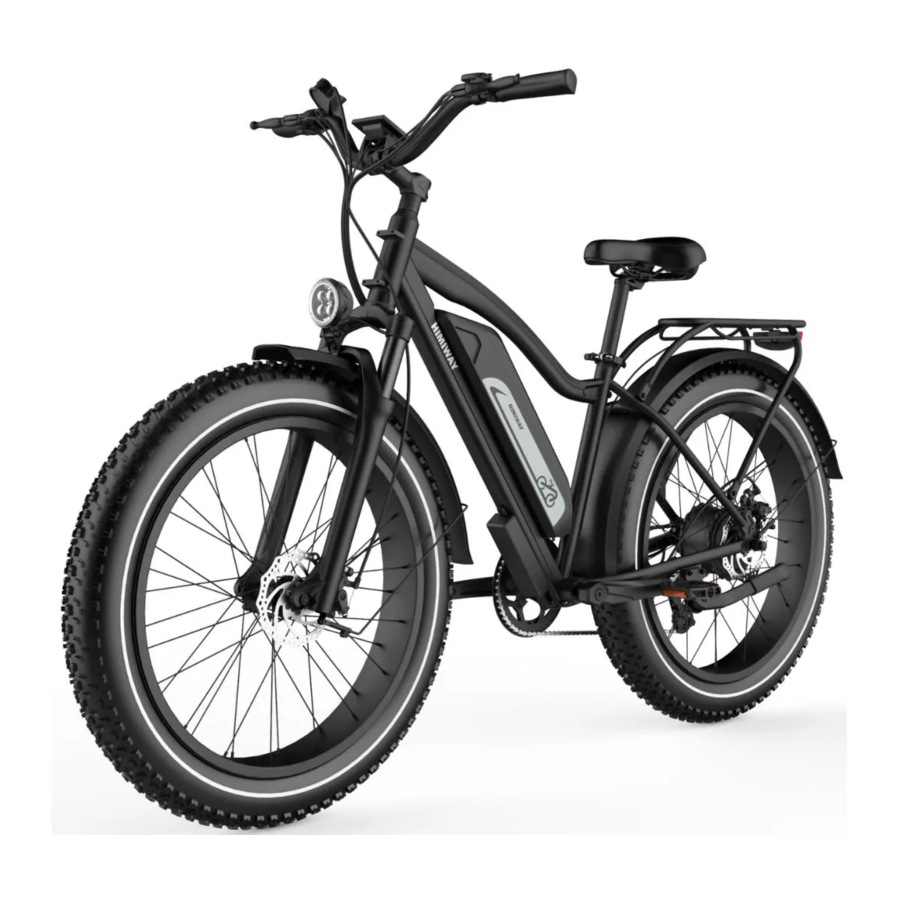

Himiway CRUISER Handleiding

Over de handleiding

Deze handleiding bevat details over het product, informatie over de bediening en het onderhoud ervan, en andere nuttige tips voor eigenaars. Lees deze zorgvuldig door en maak uzelf vertrouwd met de Himiway Bike voordat u hem gebruikt om een veilig gebruik te garanderen, het risico op schade en vroegtijdige slijtage te verminderen en ongelukken te voorkomen. Bewaar deze handleiding als uw handige informatiebron over de Himiway Bike.

Deze handleiding bevat veel waarschuwingen en voorzorgsmaatregelen met betrekking tot een veilige bediening en de gevolgen als de juiste richtlijnen voor installatie, bediening en onderhoud niet worden nageleefd. Alle informatie in deze handleiding moet zorgvuldig worden doorgenomen.

De veiligheidskleur van "VOORZICHTIG" is oranje, en indien niet vermeden, kan dit leiden tot matig of ernstig letsel.

De veiligheidskleur van "WAARSCHUWING" is rood, en indien niet vermeden, zal dit waarschijnlijk leiden tot ernstig letsel of de dood.

Gebruikers moeten ook speciale aandacht besteden aan informatie die in deze handleiding is gemarkeerd en begint met "LET OP"

Omdat het onmogelijk is om elke situatie of omstandigheid te voorzien die zich tijdens het rijden kan voordoen, geeft deze handleiding geen verklaringen over het veilige gebruik van onze fietsen onder alle omstandigheden. Er zijn risico's verbonden aan het gebruik van elke fiets die niet kunnen worden voorspeld of vermeden, en die uitsluitend de verantwoordelijkheid van de berijder zijn. U dient deze handleiding, samen met alle andere documenten die bij uw fiets zijn geleverd, te bewaren voor toekomstig gebruik, maar alle inhoud in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd of ingetrokken. Ga naar www.himiwaybike.com om de nieuwste versie te downloaden. De montage en eerste afstelling van uw Himiway Bike vereist speciaal gereedschap en vaardigheden, en het wordt aanbevolen dat dit indien mogelijk wordt uitgevoerd door een getrainde fietsenmaker.

*De aanbevolen minimumleeftijd van de berijder is 16 jaar en ouder, en de maximumleeftijd van de berijder is 70 jaar en jonger. Elke berijder die niet comfortabel op een e-bike kan zitten, mag er niet op proberen te rijden.

De industriestandaard voor e-bikes met lange actieradius

Na de montage van de fiets

Een e-bike die meer dan 60 mijl aflegt op een verharde weg met een gemiddelde snelheid van 15 mph en een helling van 0, wordt een e-bike met lange actieradius genoemd.

Beschrijving van de definitie

Een e-bike die meer dan 60 mijl aflegt op een verharde weg met een gemiddelde snelheid van 15 mph en een helling van 0, wordt een e-bike met lange actieradius genoemd.

• De constante noodzaak om e-bikes op te laden is het grootste pijnpunt voor e-bike liefhebbers, die hopen dat een enkele lading een week reizen kan dekken.
• Hun gemiddelde rijfrequentie is 5 dagen per week, met een gemiddelde kilometerstand van 10,48 mijl per rit.
• Dus de wekelijkse kilometerstand voor e-bike liefhebbers is 52,4 mijl.
• In combinatie met enkele andere factoren tijdens het rijden, is Himiway van mening dat een e-bike die 60 mijl kan halen op een enkele lading een authentieke e-bike met lange actieradius is.

Tabel actieradius referentie

Verschillend terrein

Terrein	Actieradius
Verharde weg	123 km
Zandpaden	100 km
Strand	90 km
Grind	77 km
Steile heuvel	54 km

Verschillende snelheden

Snelheid	Actieradius
10 mph	136 km
15 mph	122 km

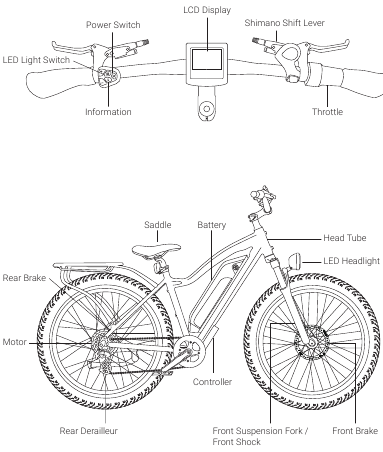

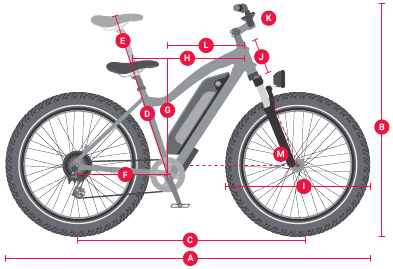

Fiets specificatie

A	Totale lengte	191 cm
B	Hoogte stuur	118 cm
C	Wielbasis	114 cm
D	Minimale zithoogte	56,5 cm
E	Hoogte zadelverstelling	18 cm
F	Lengte achtervork	47,5 cm
G	Frame stack	65,8 cm
H	Effectieve bovenbuis	58,6 cm
I	Diameter wiel	73 cm
J	Lengte balhoofdbuis	15,5 cm
K	Lengte stuur	71,5 cm
L	Frame reach	38,5 cm
M	Balhoofdhoek	69°

Batterij	48V 15Ah Samsung/LG lithiumbatterij	Display	LCD-scherm met USB-oplaadmogelijkheid
Actieradius	56~96 km	Oplader	UK standaard 2.0 A slimme oplader
Motor	250W borstelloze motor met tandwiel	Gewicht	32 kg
Totale laadvermogen	160 kg	Intelligente trapondersteuning	0~5 niveaus trapondersteuning
Aanbevolen lengte berijder	160cm~195cm	Voorvork	Gelegeerde voorvering met lockout en afstelling
Banden	26" x 4" fatbike banden	Gashandel	Halve draaigashandel
Remhendel	Aluminium gelegeerde comfort grip hendels met motoruitschakelaar	Pedalen	Gelegeerde pedalen met reflectoren
Achterlicht	Geïntegreerd achterlicht	Fietsframe	6061 aluminium frame
Vrijloop	KDF-711 14-28T	Koplamp	48V LED-licht
Rem	MD-M320 Mechanische schijfremmen	Zadel	Velo zacht zadel
Ketting	KMC Z7 118L	Zadelpen	30.4*350mm Gelegeerde zadelpen
Stuurpen	JY-206 28.6*31.8*90mm	Standaard	Heavy-duty aluminium
Crankstel	46T*170MM 4-klauws L/R gesmeed gelegeerd	Spaken	12-gauge roestvrij staal, zwart
Versnelling	Shimano 7-speed versnellingssysteem

Controleer het bedradingsschema & kleurcodes: https://uk.himiwaybike.com → HELP CENTER → Tools and Instructions

Gids voor de montage van de fiets

Voorbereidingschecklist

Extra benodigd gereedschap:

1. 10 mm steeksleutel
2. 8 mm steeksleutel

LET OP:

1. Bewaar de originele verpakking ten minste 15 dagen!
2. Voordat u uw fiets monteert, is het aan te raden om de batterij te verwijderen om de volgende redenen:
   • Bepaal of er batterijleegloop of schade is tijdens het transport.
   • Verminder het gewicht van de e-bike om het gemakkelijker te maken om de fiets te manoeuvreren tijdens de montage.
   • Vermijd schade aan de batterij tijdens het montageproces.

Ga naar "Batterij opladen" om meer te weten te komen over het verwijderen en opladen van de batterij.

*Volg ons Youtube-kanaal Himiway Bikes om tutorials over de montage van de fiets te bekijken!

Aanbevolen aanhaalmomenten

Locatie hardware	Aanbevolen koppel (NM)
Stuur	12-18
Stuurpen	12-18
Zadel	12-18
Voorwiel (voor fietsen met bouten op het voorwiel)	15-22
Achterwiel	30-38
Onderdelen trapas	30-50
Pedalen	28-33
Schijfmontagebouten	3-5
Schijfremklauw	6-8
Crankbouten	32-36
Achterderailleur kabelklem	3-5
Voorste derailleurklem	3-6
Zadelpenklem	3-6

LET OP: Het wordt niet aanbevolen om een slagschroevendraaier te gebruiken om het vereiste koppel te bereiken, omdat dit schade kan veroorzaken. We raden u aan om de sleutelset die we hebben meegeleverd en extra gereedschap te gebruiken om moeren en bouten handmatig aan te passen.

Montage-instructies

Stuur installeren (inbussleutel 4 mm)

Stap 1: Draai de bouten op de stuurpen van uw fiets los.

Stap 2: Centreer uw stuur en draai het om het uit te lijnen met de markering die in de onderstaande afbeelding wordt aangegeven.

Stap 3: Draai de bouten aan op de stuurpen, maar draai ze niet volledig vast, omdat u de hoek later misschien verder wilt aanpassen om nauwkeuriger uit te lijnen. Test de positionering en pas het stuur aan uw voorkeurshoek aan. Nadat u de beste positie hebt bepaald, draait u alle bouten op de stuurpen volledig vast.

LET OP: Naast de hoek kan de hoogte van het stuur worden aangepast door indien nodig de headsetafstandhouders toe te voegen of te verwijderen. Voor mensen zonder ervaring raden we aan om dergelijke aanpassingen door een professional te laten uitvoeren om veiligheidsredenen.

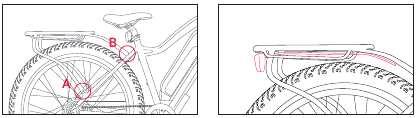

Achterlicht- en bagagedragerinstallatie (inbussleutel 4 mm)

Stap 1: Installeer het achterlicht voordat de bagagedrager is geïnstalleerd en gebruik twee van de meegeleverde Philips-kopschroeven (M4x10) om het achterlicht op de bagagedrager te bevestigen.

Stap 2: Er zijn in totaal 4 bouten voor het installeren van de bagagedrager. Om ze beter te kunnen identificeren, hebben we ze vooraf op de juiste plaats geplaatst. Ze bevinden zich op A en B, zoals weergegeven in de afbeelding, verwijder ze met een inbussleutel van 4 mm.

Stap 3: Lijn de gaten op de bagagedrager uit met de gaten op de achtervork. Plaats de bouten terug en draai ze vast met een inbussleutel van 4 mm.

Stap 4: Bind de achterlichtdraden vast met kabelbinders.

Voorwiel installeren

Stap 1: Nadat u de bagagedrager hebt vastgedraaid, legt u een mat neer om zowel de fiets als de vloer te beschermen tegen krassen. Draai vervolgens uw fiets voorzichtig om voor de installatie van het voorwiel.

Stap 2: Verwijder de plastic asbeschermers van het voorwiel en zorg ervoor dat u geen contact maakt met de remrotorset.

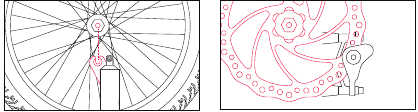

Stap 3: Lijn de vorkuiteinden uit met de as van de wielnaaf en zorg ervoor dat de vorkuiteinden stevig op de as zijn geplaatst. Zorg er ook voor dat de remrotor correct in de remklauw is geplaatst.

Trek de remhendel niet in zonder dat de rode pad of de remschijf is geplaatst, omdat dit de hydraulische remklauw beschadigt.

Stap 4: Bereid uw snelspanner voor op de volgende stap door de duimmoer en een van de conische veren te verwijderen.

Stap 5: Installeer de snelspanner vanaf de remrotorkant van het wiel, steek de snelspanner door de naaf en plaats vervolgens de tweede conische veer aan de andere kant terug. Zorg ervoor dat beide veren met de smalle kant naar binnen naar de wielnaaf wijzen.

Stap 6: Draai de duimmoer vast totdat de snelspannerhendel in lijn met de as wordt gehouden en gebruik vervolgens uw handpalm om de snelspannerhendel te sluiten.

Stap 7: Draai het voorwiel. Zorg ervoor dat de snelspannerhendel op het voorwiel volledig is gesloten en controleer de wielbalans in de alleen-pedaalmodus. Als u merkt dat het rijden uit balans is of dat de rotatie van het voorwiel geluid maakt, betekent dit dat de bouten niet volledig zijn vastgedraaid of niet horizontaal zijn uitgelijnd.

Koplamp- en voorspatbordinstallatie

De koplamp en het voorspatbord worden beide vastgezet met een enkele bout, dus het voorspatbord moet samen met de koplamp worden geïnstalleerd. Als u liever geen voorspatbord hebt, kunt u de koplamp afzonderlijk installeren.

Stap 1: Draai de bout op de vorkbrace los. Lijn de boutgaten van zowel uw koplamp als het voorspatbord uit met het gat op de vorkbrace, steek vervolgens de bout opnieuw door alle gaten en draai de bout vast met een inbussleutel van 5 mm en een boutafnemer van 10 mm die de moer vasthoudt.

LET OP: De boutafnemers zijn te vinden in de Himiway inklapbare inbussleutelset.

Stap 2: Verbind de lichtdraadconnectoren met elkaar. Let goed op de pijlen op de draadconnectoren en zorg ervoor dat de pijlen op elkaar zijn uitgelijnd om schade aan de interne circuits te voorkomen.

Stap 3: Trek aan een uiteinde van de spatbordbeugel totdat de lus aan het uiteinde in het midden van de beugel zit, steek de bout opnieuw door de lus aan het uiteinde van de beugel en draai deze volledig vast met een inbussleutel van 4 mm en een boutafnemer van 8 mm die de moer vasthoudt. Herhaal dit aan de andere kant.

Pedalen installeren (sleutel 15 mm)

Zorg ervoor dat uw pedalen aan de juiste kant zijn geïnstalleerd, omdat installatie aan de verkeerde kant de schroefdraad beschadigt. Indicatoren voor het rechterpedaal (R) en het linkerpedaal (L) zijn op twee plaatsen te vinden: de stickers op de plastic afdekking en de onderkant van de pedaalschroefdraad.

Voordat u de pedalen installeert, brengt u een kleine hoeveelheid waterdicht vet aan op de as. Begin met het met de hand aandraaien van het pedaal om ervoor te zorgen dat het pedaal perfect recht naar binnen gaat, en draai in de richting van de pijl op de crank. Als het niet soepel draait, zorg er dan dubbel voor dat u het juiste linker- of rechterpedaal hebt. Na de eerste handmatige aandraaiing, draait u de pedalen vast met een standaard sleutel van 15 mm.

Derailleur beschermer installeren (inbussleutel 4 mm)

Derailleur beschermer

Stap 1: Verwijder de bouten op de liggende achtervork.

Stap 2: Steek een bout door de lus aan het uiteinde van de derailleur beschermer en gebruik de inbussleutel om deze terug in het bovenste gat van de liggende achtervork te schroeven.

Stap 3: Herhaal dit met de andere kant van de derailleur beschermer in het onderste gat van de liggende achtervork.

Zadel afstellen

De zadelhoogte afstellen:
Open de snelspannerhendel van de zadelpen. Stel de hoogte van de zadelpen af door de zadelpen omhoog of omlaag te schuiven naar een hoogte die geschikt is voor uw beenlengte en de gewenste rijpositie. Steek de zadelpen niet verder uit dan de minimale insteekmarkering die op de zadelpen is geëtst.

Als u de zadelpen te ver uitsteekt, kan deze breken of van uw fiets vallen, waardoor u een zeer groot risico loopt op ernstig letsel of overlijden. Vermijd dit gevaar door uw zadelpen ver genoeg in de zitbuis te steken, zodat het minimale insteekpunt niet meer zichtbaar is.

De zadelhoek afstellen:

Stap 1: Draai de zadelstelbout onder het zadel los. Verplaats het zadel naar achteren of voren en kantel het om de hoek aan te passen binnen de limietmarkeringen die op de zadelrail zijn geëtst. Overschrijd de limietmarkeringen niet om de veiligheid van uzelf en de fiets te waarborgen.

Stap 2: Draai de zadelstelbout vast. Zorg ervoor dat de boven- en onderkant van de zadelrailklem zijn uitgelijnd, zodat de zadelstelbout de zadelrails goed op elkaar klemt.

LET OP: De zadelhoek is vooraf afgesteld op de veiligheidsnormen van de fabriek. Noteer de originele instellingen en pas deze alleen aan indien nodig.

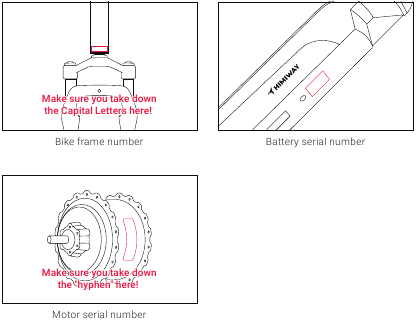

Na de fietsmontage

Noteer de serienummers op de balhoofdbuis, de batterij en de motor aan de binnenkant van de vooromslag van deze handleiding om het melden van storingen te vergemakkelijken. Zorg ervoor dat elke letter en elk cijfer correct is.

LET OP:

1. Voordat u uw fiets gebruikt, dient u zich op de hoogte te stellen van alle relevante vereisten en voorschriften die in uw land of staat van toepassing zijn. Er kunnen beperkingen gelden voor het rijden op openbare wegen, fietspaden of paden. Er kunnen ook eisen gelden voor helmen, leeftijdsbeperkingen, rijbewijsvereisten of voorschriften voor fietsverlichting.
2. Wanneer u een accessoire op uw fiets installeert, zoals een bagagewagen of een kinderkar, zorg er dan voor dat het accessoire compatibel is en volg de instructies van de fabrikant en de verkoper.

Veiligheidschecklist

Veiligheidscontrole	Basisstappen
Remmen	Test de voor- en achterremmen op een goede werking. Zorg ervoor dat de remblokken niet versleten zijn en correct zijn gepositioneerd ten opzichte van de velgen. Zorg ervoor dat de rembedieningskabels gesmeerd, correct afgesteld zijn en geen duidelijke slijtage vertonen. Controleer of de rembedieningshendels gesmeerd zijn en stevig aan het stuur zijn bevestigd.
Wielen en banden	Pomp de banden op tot de aanbevolen limieten die op de zijwanden worden weergegeven. Controleer op uitstulpingen of tekenen van overmatige slijtage. Maak de banden schoon om ervoor te zorgen dat het profiel zichtbaar is. Zorg ervoor dat de velgen recht lopen en geen duidelijke slingeringen of knikken vertonen. Controleer of alle wielspaken strak zitten en niet gebroken zijn. Controleer de wielbalans in de alleen-pedaalmodus. Als u merkt dat het rijden uit balans is of dat de rotatie van het voorwiel geluid maakt, betekent dit dat de bouten niet volledig zijn vastgedraaid of niet horizontaal zijn uitgelijnd.
Ketting	Controleer of de ketting geolied, schoon is en soepel loopt. Wees extra voorzichtig in natte of stoffige omstandigheden.
Cranks en pedalen	Draai de pedalen stevig vast aan de cranks. Zorg ervoor dat de cranks stevig vastgedraaid zijn en niet verbogen zijn.
Derailleurs	Controleer of de derailleurs zijn afgesteld en goed functioneren. Zorg ervoor dat de schakel- en remhendels stevig aan het stuur zijn bevestigd. Controleer alle rem- en schakelkabels op een goede smering.
Motoraandrijving	Zorg ervoor dat de naafmotor soepel draait en de motorlagers in goede staat zijn. Controleer of alle stroomkabels die naar de naafmotor lopen, vastzitten en onbeschadigd zijn. Zorg ervoor dat de asbouten van de naafmotor vastzitten en alle torsiearmen en torsieringen op hun plaats zitten.
Batterijpakket	Zorg ervoor dat de batterij is opgeladen voor gebruik. Controleer op zichtbare schade aan het batterijpakket. Vergrendel de batterij stevig aan het frame.

Veiligheidsmaatregelen

De volgende veiligheidsvoorschriften bevatten aanvullende informatie over de veilige bediening van uw Himiway-fiets en dienen zorgvuldig te worden doorgenomen. Onjuiste bediening of het niet bevestigen van de correcte installatie, compatibiliteit en het onderhoud van een onderdeel of accessoire kan leiden tot ernstig letsel of de dood.

Voor het rijden

• Alle gebruikers moeten deze handleiding lezen en begrijpen voor het eerste gebruik. Er kunnen extra handleidingen worden meegeleverd voor componenten die op uw fiets worden gebruikt en deze moeten ook voor gebruik worden gelezen.
• Zorg ervoor dat u alle instructies en veiligheidsvoorschriften/-waarschuwingen begrijpt.
• Volg de veiligheidschecklist voor het eerste gebruik en met regelmatige tussenpozen om de juiste vastdraaiing en afstelling van uw fiets te garanderen.
• Zorg ervoor dat de fiets goed past voor het eerste gebruik. Controleer de lokale regels en voorschriften voordat u gaat rijden.
• Het is uw verantwoordelijkheid om uzelf vertrouwd te maken met de wetten en vereisten voor de bediening van dit product in het gebied/de gebieden waar u rijdt.
• Remblokken moeten worden vervangen als de wrijvingscomponenten vervuild zijn geraakt of een dikte van minder dan 1 mm of een totale dikte hebben.

Tijdens het rijden

• Draag altijd een goedgekeurde fietshelm wanneer u dit product gebruikt en zorg ervoor dat alle instructies van de helmfabrikant worden gebruikt voor de pasvorm en het onderhoud van uw helm. Het niet dragen van een helm tijdens het rijden kan leiden tot ernstig letsel of de dood.
• De acceleratie kan onverwacht sterk zijn in de trapondersteuningsmodus (Pedal Assist niveau 1-5), omdat de motorondersteuning plotseling inschakelt wanneer u trapt. Let daarom goed op tijdens het rijden. We raden u aan de Pedal Only Mode (Pedal Assist niveau 0) te gebruiken wanneer u langzaam moet rijden om wegen over te steken, op kruispunten of wanneer er voetgangers aanwezig zijn, om ongelukken als gevolg van plotselinge acceleratie te voorkomen.
• Zorg ervoor dat u de snelspanner van het voorwiel goed sluit en controleer de wielbalans in de Pedal Only Mode. Als u merkt dat het rijden onevenwichtig aanvoelt of dat de rotatie van het voorwiel geluid maakt, betekent dit waarschijnlijk dat de bouten niet volledig zijn vastgedraaid of niet horizontaal in het midden zijn uitgelijnd.
• Off-road rijden vereist nauwkeurige aandacht en specifieke vaardigheden en brengt variabele omstandigheden en gevaren met zich mee die bij de omstandigheden horen.
• Draag geschikte veiligheidsuitrusting en rijd niet alleen in afgelegen gebieden.
• Schakel regelmatig van versnelling om in een optimaal cadansbereik te blijven en schakel terug voordat u tot stilstand komt. Verminder de pedaalkracht voordat u een versnelling wijzigt om slijtage van de aandrijflijn te verminderen.
• Zet altijd de verlichting aan tijdens het rijden in het donker en controleer altijd of alle reflectoren goed op de fiets zijn bevestigd.

Himiway E-Bike Gebruik en Onderhoud

De volgende inhoudsopgave geeft algemene richtlijnen over de instellingen voor variabele vermogensondersteuning van de Himiway e-bike en de effecten daarvan op zowel het bereik als de prestaties. Deze inhoud is in het algemeen van toepassing op de meeste rijders, maar meerdere factoren hebben invloed op individuele resultaten, waaronder de conditie en het gewicht van de rijder, het terrein, het juiste onderhoud, enz. Hoewel Himiway hoopt en gelooft dat u optimaal van uw e-bike zult genieten, kunnen er geen garanties worden gegeven over universele prestatiekenmerken voor alle eigenaars.

Basis weergave-instellingen

Bedieningspaneel

*Kijk op onze website: https://uk.himiwaybike.com → Helpcentrum → Tools en instructies
*Voor een video-tutorial zoekt u naar Display Settings op het Himiway YouTube-kanaal.

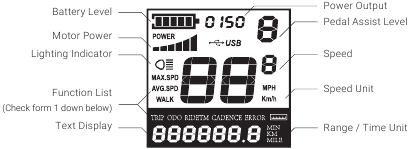

Display scherm

Formulier 1

TRIP	Enkele afstand (km)
ODO	Totale afstand (km)
RIDETM	Indicatie reistijd
ERROR	Foutcode-indicatie
MAX.SPD	Maximumsnelheid (km/u)
AVG.SPD	Gemiddelde snelheid
WALK	Loopmodus
ERROR 21	Abnormale stroom
ERROR 22	Gasklepfout
ERROR 23	Motorfaseprobleem
ERROR 24	Motor Hall-defect
ERROR 25	Rem defect of rem ingeschakeld tijdens het inschakelen
ERROR 30	Abnormale communicatie

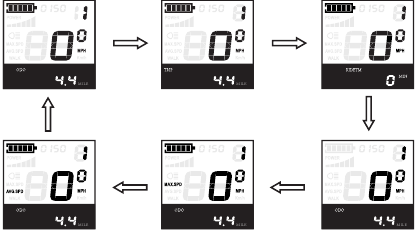

Opstartprocedure

1. Houd de aan/uit-knop "" op het bedieningspaneel twee seconden ingedrukt totdat het display aangaat.
2. Druk op de informatieknop "" op het bedieningspaneel om door de display-instellingen te bladeren: kilometerteller, dagteller, maximumsnelheid en gemiddelde snelheid.


3. Druk op de lichtknop "" om zowel de koplamp als het achterlicht in/uit te schakelen. Wanneer de stroom is ingeschakeld, wordt het lichtpictogram op het scherm weergegeven.
4. Druk op "" of "" om het Pedal Assist-niveau respectievelijk omhoog of omlaag te verhogen. [Zie "Afstelling van de voorvork" voor meer informatie over 3 verschillende modi]
5. Controleer de meter van het stroomverbruik, hogere niveaus betekenen een snellere ontlading van de batterij.

LET OP: Als het motorvermogen ooit te sterk wordt voor de voorkeur of het veiligheidsgevoel van de rijder, trek dan gewoon aan de handrem om het motorvermogen volledig uit te schakelen. Als de gashendelondersteuning per ongeluk te gemakkelijk lijkt in te schakelen, waardoor ongewenste acceleratie ontstaat, trek dan gewoon aan de handrem of zet het Pedal Assist-niveau op 0 om de gashendel uit te schakelen.

Dagteller resetten

Houd de toetsen "" en "" twee seconden ingedrukt.+ -

Het display toont een knipperende " tC-n " (nee), druk op de toets "" om deze te wijzigen in " tC-y " (ja).+

Bevestig door "" twee seconden ingedrukt te houden. Het display toont vervolgens de kilometerteller (totale kilometers).
Druk op "" om over te schakelen naar de dagteller, die nu nul aangeeft.

Loopmodus

Om milde vermogensondersteuning te ontvangen bij het lopen met de fiets over lange afstanden of kleine heuvels, houdt u de toets "" ingedrukt om de fiets langzaam vooruit te bewegen met loopsnelheid.

Terugzetten naar fabrieksinstellingen

Om de fietsinstellingen terug te zetten naar de oorspronkelijke standaardniveaus, houdt u de toetsen "" en "" twee seconden ingedrukt.

Het display toont " dEF-n " (nee), druk op de toets " + " om deze te wijzigen in " dEF-y " (ja). Houd de toets "" twee seconden ingedrukt om alle instellingen te resetten, het display toont vervolgens " dEF-00 " en de instellingen zijn nu teruggezet naar de standaardniveaus.

Interface voor het herstellen van de standaardinstellingen

Beveiligingscode

Om diefstal of ongeoorloofd gebruik van uw e-bike te voorkomen, kunt u een beveiligingscode instellen om het gebruik van de motor/elektronica te voorkomen (hoewel handmatig trappen nog steeds mogelijk is).

1. Houd " " en "" twee seconden ingedrukt, waardoor u eerst naar het scherm voor het resetten van de dagteller gaat dat hierboven is beschreven.
2. Houd vervolgens de toetsen "" en "" twee seconden ingedrukt, waardoor u naar het scherm met de toegangscode gaat (" P "). Hier kunt u de 4-cijferige toegangscode invoeren, die opnieuw 0510 is.
   • Druk op "" en "" om de cijfers omhoog/omlaag aan te passen.
   • Druk op "" om te bevestigen.
3. Druk een paar keer op "" om bij display #8 te komen (nummer bovenaan rechts weergegeven). Het display toont dan het scherm voor het invoeren van de toegangscode ("PS").
4. Druk op "" om naar het tweede scherm voor de toegangscode te gaan ("P2") en voer de 4-cijferige tweede toegangscode van 1212 in.
   • Druk op "" en "" om de cijfers omhoog/omlaag aan te passen.
   • Druk op "" om te bevestigen.


LET OP: Het wordt niet aanbevolen om de standaard toegangscodes voor het inschakelen van het display (1212) te wijzigen of de toegangscodes van het systeem (0510) te wijzigen. We raden u aan de toegangscodes op de binnenkant van de voorkant van deze handleiding te noteren.

Het display toont dan " PSd-n " (nee), druk op "" om deze te wijzigen in " PSd-y " (ja) om de beveiligingscode in te schakelen. Druk op "" om te bevestigen.
Kies vervolgens een 4-cijferige toegangscode van uw voorkeur.

• Druk op "" en "" om de cijfers omhoog/omlaag aan te passen.
• Druk op "" om te bevestigen.

Houd "" twee seconden ingedrukt om terug te keren naar het scherm " PSd-y ".
Houd "" nogmaals twee seconden ingedrukt om terug te keren naar het scherm "PS".
Houd "" nog een laatste keer ingedrukt om terug te keren naar het hoofdscherm.

Wanneer u de e-bike nu inschakelt, vraagt de fiets u om de toegangscode die u hierboven hebt ingesteld.

• Druk op "" en "" om de cijfers omhoog/omlaag aan te passen.
• Druk op "" om te bevestigen.

Als de toegangscode correct is ingevoerd, wordt de e-bike ingeschakeld en wordt het hoofdscherm weergegeven.

LET OP: Als de e-bike wordt teruggezet naar de fabrieksinstellingen zoals hierboven beschreven, gaat de beveiligingscode verloren en moet deze opnieuw worden ingevoerd.

Batterij opladen

Oplaadprocedure voor opladen buiten de fiets

Stap 1: Zoek de sleutels op het stuur (afb. 1) en verwijder ze. Als je ze van het stuur afknipt, pas dan op dat je geen van de draden beschadigt.

LET OP: Bewaar je sleutel en reservesleutel op een veilige plaats. Eenmaal verloren, zijn ze moeilijk te kopiëren. Het sleutelnummer correspondeert met het nummer op het sleutelgat (afb. 2). Als je de sleutels kwijt bent, kun je ons het sleutelnummer geven om nieuwe sleutels te krijgen.

Stap 2: Houd de batterij met één hand vast en gebruik de sleutel om de batterij te ontgrendelen.

Stap 3: Druk op de lichtknop om de batterijstatus te controleren.
Wanneer alle vier de balken branden zoals weergegeven in Afbeelding 3, is de batterij volledig opgeladen. Wanneer alleen de rode "E"-balk brandt zoals weergegeven in Afbeelding 4, is de batterij leeg en moet deze worden opgeladen voordat je verder rijdt.

LET OP: Noteer het serienummer op de batterij onder de barcode (afb. 5) op de binnenkant van de voorpagina van deze handleiding om het melden van defecten te vergemakkelijken. Producten waarbij het serienummer en/of de barcode is verwijderd, onleesbaar gemaakt, beschadigd, gewijzigd of onleesbaar is gemaakt, vallen niet onder de garantie.

Stap 4: Veiligste manier om je batterij op te laden-
Monteer eerst de oplader door de stekker (Stekker 1) in de transformator te steken.
Steek vervolgens de DC-stekker (Stekker 2) in de oplaadconnector van de batterij. Steek ten slotte de stekker (Stekker 3: 110V-240V stekker) in het stopcontact. Deze volgorde helpt de levensduur van de batterij te verlengen en vermindert effectief batterijschade veroorzaakt door onjuist opladen.

De oplader werkt op 110V-240V 60 Hz standaard AC-stopcontacten. Open de oplader niet om de spanningsingang te selecteren, aangezien de oplader automatisch de binnenkomende spanning kan detecteren en verrekenen.

Project	Eenheid	Minimum	Maximum
Ingangsspanning batterij	V	28	55
Stand-by stroom	mA		0.1

Oplaadprocedure voor opladen op de fiets

Stap 1: Controleer de batterij-indicator op je display.

Stap 2: Monteer de oplader zoals weergegeven in Afbeelding 1 door de stekker (Stekker 1) in de transformator te steken.

Afbeelding 1

Stap 3: Verwijder de rubberen afdekking op de oplaadconnector en steek de DC-stekker (Stekker 2) van de oplader in de oplaadconnector van de batterij (afb. 2).

Stap 4: Sluit de stekker (110V-240V stekker) aan op het stopcontact.

LET OP: Deze volgorde helpt de levensduur van de batterij te verlengen en vermindert effectief batterijschade veroorzaakt door onjuist opladen.

Na het opladen

1. Trek eerst de stekker van de voeding uit het stopcontact en verwijder vervolgens de DC-poort van de batterij. Je kunt dan de batterijstatus op het display controleren
2. Houd de batterij met één hand vast en draai met de andere hand aan de ontgrendelingsschakelaar om de batterij te installeren. Vergrendel de batterij wanneer je klaar bent om diefstal te voorkomen.

LET OP: Als je batterij afwijkend oplaadgedrag vertoont, zoals:

• Langere oplaadtijd dan verwacht
• Vreemde geur, rook of vloeistof die uit de batterij en/of oplader komt
• Oververhitting van batterij en/of oplader

Stop onmiddellijk met opladen en neem contact op met Himiway Bike.

Oplaadtips

• De batterij kan op of buiten de fiets worden opgeladen.
• Een nieuwe batterij kan langer duren om volledig op te laden wanneer deze leeg is.
• De oplader stopt automatisch met opladen zodra de batterij volledig is opgeladen.
• Je kunt de batterij na korte ritten opladen, omdat deze geen geheugeneffect heeft.

Voorzorgsmaatregelen

• Houd tijdens het opladen je batterij uit de buurt van direct zonlicht, vloeistof, vuil of afval en metalen voorwerpen. Laat de batterij niet opladen in omgevingen onder 14°Fahrenheit (-10°Celsius) en boven 104°Fahrenheit (40°Celsius).
• Dek de oplader niet af tijdens het opladen.
• Houd de batterij uit de buurt van kinderen tijdens het opladen.
• Zorg ervoor dat je alleen een goedgekeurde Himiway Bike-oplader gebruikt die rechtstreeks bij Himiway Bike is gekocht voor je specifieke serienummer van de fiets.

Voor het rijden

Zorg ervoor dat de batterij vóór elk gebruik goed aan de fiets is bevestigd door de batterij vast te pakken en omhoog te trekken, waarbij je de veiligheid van de batterij test.

Batterijonderhoud (48V 15AH Samsung/LG lithiumbatterij)

• Laat je batterij niet volledig leeglopen. Schakel de stroom uit wanneer de batterij bijna leeg is.
• Laad de batterij na elk gebruik volledig op, ongeacht hoeveel stroom er is gebruikt. Dit verlengt de levensduur van de batterij. Als de batterij lange tijd niet wordt gebruikt, bewaar de batterij dan met een volledige lading en laad deze eenmaal per maand op.
• Op de Himiway Bike kan veilig worden gereden in lichte regen. Het wordt echter niet aanbevolen om door zeer zware regenbuien of door overstroomde straten te rijden, omdat de crank en/of motor nat kunnen worden, wat schade kan veroorzaken.
• Houd de batterij uit de buurt van open vuur en andere warmtebronnen met hoge temperaturen. Stel de batterij niet bloot aan direct zonlicht en laad de batterij niet onmiddellijk na gebruik op bij hoge temperaturen.

LET OP: Het wordt niet aanbevolen om wijzigingen aan te brengen aan de batterij of de motor. Als er met de batterij is geknoeid en er zijn problemen met de gewijzigde batterij of motor, valt dit niet onder de garantie van Himiway.

Informatie over het onderhoud van de oplader

Raadpleeg de gebruiksaanwijzing in de opladerdoos.

Afstelling van de voorvork

1. Draai de afstelknop tegen de klok in om de compressiedemping te verminderen en de compressiesnelheid te verhogen.
2. Draai de afstelknop met de klok mee om de compressiedemping te verminderen totdat de vering blokkeert.


Voorvorken afstellen met voorbelasting

Draai de voorbelastingsknop tegen de klok in totdat deze niet meer draait. Dit is de minimale voorbelastingswaarde in de veer, of de zachtste stand.

Rijmodi

Trapbekrachtiging

Trapbekrachtiging is een werkingsmodus op e-bikes die is ontworpen om de motor in te schakelen om je eigen trapkracht te ondersteunen, maar niet te vervangen. Wanneer je je fiets in de trapbekrachtigingsmodus gebruikt, kun je de instelling naar wens aanpassen. Himiway heeft vijf trapbekrachtigingsinstellingen - van 1 tot 5.

• Hogere trapinstellingen (L4/5) zijn het meest nuttig voor degenen die sneller willen rijden met minimale inspanning. Deze instellingen zijn perfect voor mensen die fris en tijdig op hun werk willen aankomen, zonder bezweet en uitgeput te zijn.
• Lagere trapinstellingen (L1/2) zijn populair voor Himiway-rijders om na het werk te gebruiken, of wanneer ontspannen lichaamsbeweging de voorkeur heeft. Deze zijn het beste te gebruiken op de terugweg van het werk, om jezelf op te frissen en stress te verlichten die gedurende de hele werkdag is opgebouwd. Bovendien kunnen lagere instellingen het bruikbare bereik voor langere ritten verlengen, waardoor het plezier wordt gemaximaliseerd en de fysieke stress en vermoeidheid worden geminimaliseerd.

Alleen gashendel

De gashendelmodus is vergelijkbaar met de werking van een motorfiets of scooter, waardoor je niet hoeft te trappen of een extra boost krijgt door simpelweg aan de gashendel te draaien. Himiway Cruiser kan snelheden tot 6 km/u bereiken met de gashendelmodus, waardoor je niet alleen sneller kunt reizen, maar ook rijders geruststelt met extra vermogen wanneer dat nodig is, afhankelijk van de verkeersomstandigheden en het energieniveau van de rijder. Als je een avonturier bent die snelheid en afstand najaagt zonder in te boeten aan comfort of veiligheid, dan is de Himiway met gashendelondersteuning je perfecte metgezel.

Alleen trappen

In deze modus presteert de Himiway als een normale fiets, omdat je zonder hulp van de motor rijdt. Deze modus is vooral handig als je batterij leeg is of als je op zoek bent naar intensievere weerstandstraining.

We raden je aan om een lager ondersteuningsniveau te selecteren wanneer je voor het eerst op je Himiway Bike rijdt. Nadat je meer vertrouwd bent geraakt met de rijeigenschappen van onze e-bike en meer vertrouwd bent met de variërende bereikvereisten van je meest voorkomende bestemmingen en woon-werkroutes, kun je vervolgens de nodige aanpassingen maken aan de trapbekrachtigingsinstellingen, evenals de gebruiksfrequentie van de gashendel, de rijpositie, enz.

LET OP: Schakel regelmatig tussen versnellingen voor een optimale cadans en schakel terug voordat je de fiets stopt. Verminder de kracht van je trappen voordat je van versnelling wisselt om voortijdige slijtage te voorkomen.

Rijbeperkingen

Hieronder volgen enkele beperkingen die de aandacht van de rijder vereisen om ervoor te zorgen dat de naafmotor niet oververhit raakt of beschadigd raakt door overmatige belasting:

• Probeer niet heuvels op te rijden die steiler zijn dan 15%.
• Gebruik de pedalen om de motor te ondersteunen bij het beklimmen van heuvels en het accelereren vanuit stilstand.
• Vermijd plotselinge starts en stops.
• Versnel in het algemeen in een gematigd tempo, in plaats van agressief.

Parkeren & Transport

Volg deze basis parkeer-, opslag- en transporttips om ervoor te zorgen dat je fiets goed wordt verzorgd, zowel op als naast de weg:

• Schakel bij het lopen met de fiets de stroom uit om onbedoelde versnelling te voorkomen of gebruik de loopmodus.
• Hoewel onze fietsen waterbestendig zijn (IPX4 waterbestendigheid), parkeer je fiets niet langdurig buiten bij koud of slecht weer.
• Schakel bij het parkeren de stroom en eventuele verlichting uit om de batterij te sparen, verwijder de sleutel van de fiets en zorg ervoor dat de batterij is vastgezet en vergrendeld aan het frame.
• Help op openbare plaatsen om je Himiway Bike veilig te houden tegen diefstal door hem altijd op slot te zetten.
• Zorg ervoor dat je je Himiway Bike niet parkeert, opslaat of vervoert op een rek dat niet is ontworpen voor de grootte en het gewicht van de fiets. Verwijder de batterij bij het opbergen of vervoeren van je fiets op een rek om het gewicht te verminderen en het tillen of laden te vergemakkelijken.

Ladingen & vracht vervoeren

Totale laadvermogen van Himiway Cruiser: 350 lb.
Gewicht: 72 lb.

Veilige bedieningstips voor vracht:

De volgende lijst bevat belangrijke tips voor de veilige bediening van de Himiway Cruiser bij gebruik voor het vervoeren van vracht:

1. Zorg ervoor dat je de vracht zo laag mogelijk laadt om het zwaartepunt te verlagen en de stabiliteit te verbeteren.
2. Zorg ervoor dat je ladingen goed zijn vastgemaakt en controleer regelmatig of er niets is losgeraakt.
3. Plan je route dienovereenkomstig wanneer er vracht op de Himiway Cruiser is geladen, rekening houdend met het vermogen om heuvels te beklimmen, de besturing en het remmen. Houd ook rekening met een matig verminderd bereik bij het vervoeren van extra vrachtgewicht (of een extra passagier).
4. Probeer een gevoel te krijgen voor de vrachtbelasting in een vlakke en open privéruimte voordat je op de openbare weg gaat rijden.
5. Zorg ervoor dat je de voorrem niet alleen gebruikt, met of zonder vracht. Gebruik altijd eerst de achterrem, gevolgd door de voorrem. Het falen van de voorvork of verlies van controle is mogelijk wanneer de voorrem onafhankelijk wordt bediend, vooral bij hogere snelheden.
6. De standaard is niet ontworpen om de fiets rechtop te houden met vracht, houd de fiets altijd handmatig rechtop bij het laden of vervoeren van vracht.

Verschillende materialen en componenten kunnen verschillend reageren op stress en slijtage. Als de levensduur van een onderdeel wordt overschreden, kan het plotseling defect raken en bestaat er een risico op letsel. Elke vorm van scheuren, krassen of kleurveranderingen op zwaar belaste onderdelen geeft aan dat de levensduur van het onderdeel is verstreken en dat het onderdeel moet worden vervangen.

Veiligheids- en onderhoudsinstructies

Om veilige rijomstandigheden te garanderen en de levensduur van de e-bike te maximaliseren, moet u de onderstaande richtlijnen volgen:

• Om de e-bike schoon te maken, veegt u het frame af met een vochtige doek gedrenkt in een mild, niet-schurend, niet-corrosief reinigingsmiddel. Veeg of spuit alle ongelakte delen in met een antiroestbehandeling na gebruik in kustgebieden of gebieden met zoute lucht of water.
• Gebruik nooit een hogedrukreiniger bij het schoonmaken van uw fiets.
• Dompel de fiets of onderdelen nooit onder in water, omdat het elektrische systeem beschadigd kan raken. Als de lagers van de naaf en de trapas onder water zijn geweest, moeten ze worden verwijderd en opnieuw worden ingevet (dit voorkomt versnelde slijtage van de lagers).
• Controleer regelmatig de bedrading en connectoren om er zeker van te zijn dat er geen schade is en dat de verbindingen goed vastzitten.
• Bewaar de fiets onder een afdak, vermijd langdurige blootstelling aan koude of slecht weer. Als de fiets is blootgesteld aan regen of overmatig vocht, droog uw fiets dan daarna af en breng een antiroestbehandeling aan op de ketting en alle andere ongelakte stalen oppervlakken.
• Reinig en smeer regelmatig alle bewegende delen, draai onderdelen vast en stel ze indien nodig af.
• Uw kabels, spaken en ketting rekken uit na een eerste inloopperiode van 80-160 km, en bovendien kunnen boutverbindingen losraken door tijd en gebruik. Daarom raden wij u aan om elke twee maanden contact op te nemen met een gecertificeerde fietsenmaker om ervoor te zorgen dat uw fiets veilig en probleemloos is voor jarenlang gebruik.
• Als de lak bekrast is of het metaal is afgebroken, gebruik dan lakstift om roest te voorkomen (transparante nagellak kan ook worden gebruikt als preventieve maatregel).
• Schade door corrosie valt niet onder de garantie, daarom moet speciale zorg worden besteed aan het beschermen en verlengen van de levensduur van uw fiets.

Onderhoud

Accuonderhoud (48V 15AH Samsung/LG lithiumaccu)

1. Laat uw accu niet volledig leeglopen. Schakel de stroom uit als de acculading laag is.
2. Laad de accu na elk gebruik volledig op, ongeacht hoeveel stroom er is gebruikt. Dit verlengt de levensduur van de accu. Als de accu lange tijd niet wordt gebruikt, bewaar de accu dan met een volle lading en laad hem één keer per maand op.
3. De Himiway Bike kan veilig worden bereden in lichte regen. Het wordt echter niet aanbevolen om door zeer zware regenbuien of door overstroomde straten te rijden, omdat de crank en/of motor nat kunnen worden, wat problemen kan veroorzaken.
4. Houd de accu uit de buurt van open vuur of een warmtebron met hoge temperatuur. Stel de accu niet bloot aan direct zonlicht en laad hem niet onmiddellijk op na gebruik bij hoge temperaturen.

Motoronderhoud

(250W borstelloze versnellingsnaafmotor met 80Nm koppel)

1. Controleer uw motor regelmatig en draai losse schroeven of moeren vast om te voorkomen dat het voertuig defect raakt als gevolg van losgekoppelde draden.
2. De borstelloze motoren zijn niet waterdicht, dus vermijd het rijden door water dat dieper is dan de onderkant van de elektrische wielnaaf om motorstoringen te voorkomen.

Kettingonderhoud

1. We raden aan om de ketting na elke rit schoon te maken, vooral in regenachtige en vochtige omgevingen. Gebruik een droge doek om de ketting en de bijbehorende accessoires schoon te vegen. Gebruik een borstel om zand en vuil dat in de ketting vastzit te verwijderen, samen met warm zeepsop indien nodig. Gebruik geen sterke zure of alkalische reinigingsmiddelen (zoals roestverwijderaar), omdat deze chemicaliën de ketting kunnen beschadigen.
2. Breng na het reinigen smeerolie aan om roest te voorkomen. Zorg er eerst voor dat de ketting droog is en breng vervolgens de smeerolie aan op de lagers.
3. Om onnodige kettingslijtage te voorkomen, probeer een verticale kettingpositie aan te houden bij het schakelen (gebruik niet het kleinste tandwiel met het kleinste vliegwiel, of het grootste tandwiel met het grootste vliegwiel, enz.).

Onderhoud voorvork

1. Gebruik altijd een schone, olievrije, pluisvrije doek met gewoon of zeepachtig water om uw fiets schoon te maken. Om te voorkomen dat er water in de voorvork stroomt, kunt u de fiets ondersteboven draaien. Droog af met een pluisvrije doek na het wassen. Besteed speciale aandacht aan de binnenband en de stofafdichting om slijtage te verminderen en verdunning van de binnenband te voorkomen, wat kan leiden tot aanzienlijke schade als het aluminium wordt blootgesteld aan lucht.
2. We raden aan om een stofhoes voor de voorvork te gebruiken om de binnenband van uw voorvork te beschermen. Dit voorkomt dat er stof binnendringt en dat harde voorwerpen de binnenband raken.

Garantie

Himiway Bikes werkt ons officiële garantiebeleid regelmatig bij. Bekijk daarom het meest recente beleid op onze website: https://uk.himiwaybike.com/pages/warranty-and-replacement-policy

Mail voor aftersales: support_uk@himiwaybike.com

Suggestiebox: customers_uk@himiwaybike.com

* Himiway heeft het recht om, zonder kennisgeving aan de consument, onderdelen van ten minste gelijke kwaliteit te vervangen door geadverteerde Himiway e-bike onderdelen als die geadverteerde onderdelen niet beschikbaar zijn.

Referenties

• Himiway Electric Bike | Long Range Expert
• Best High-Performance Fat Tire Electric Bike In UK | Himiway Bikes
• WARRANTY AND REPLACEMENT POLICY | Himiway UK

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Himiway CRUISER Handleiding

Beschikbare talen
