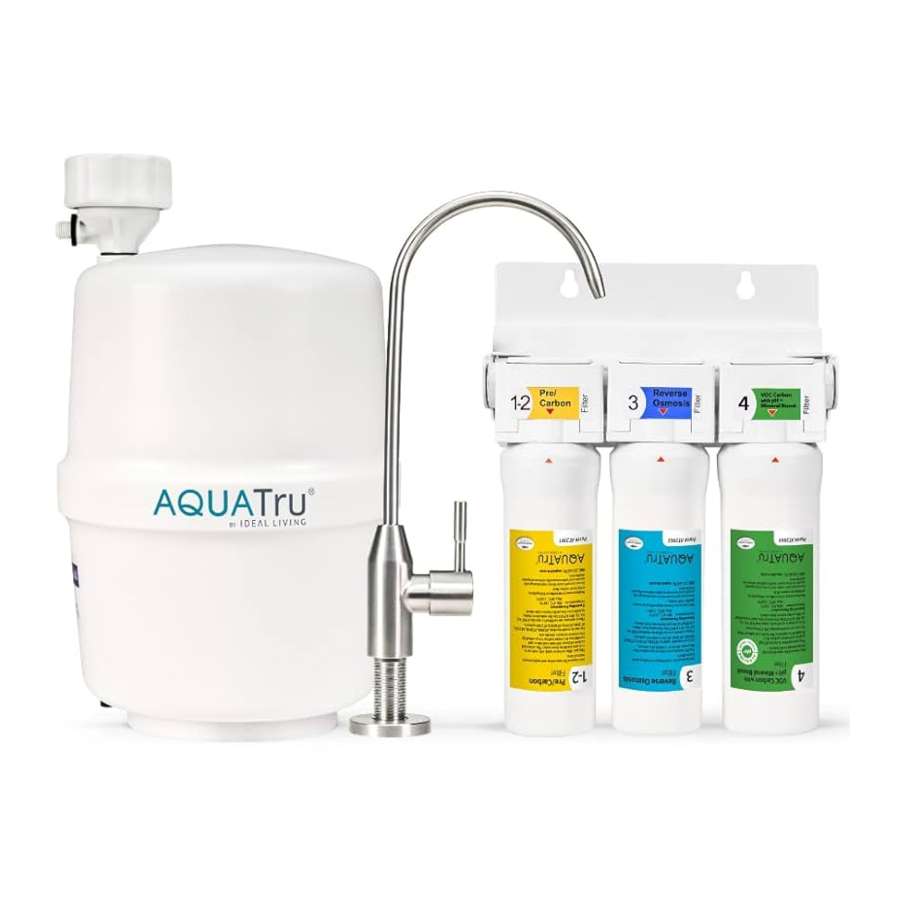

AquaTru UNDER SINK Handleiding

Operationele parameters

• Dagelijkse productie: 54 GPD
• Nominale capaciteit 1.360 liter
• Werkdruk: 275 - 550 KPa
• Max. totale hoeveelheid opgeloste stoffen 1500 mg/l
• Maximale hardheid 171 mg/l (10 gpg)
• Chloor < 2 PPM
• PH 3-11
• Troebelheid max. 5 NTU

Voor de installatie

Inspecteer het systeem:
Haal alle onderdelen uit de doos. Inspecteer alle onderdelen en aansluitingen zorgvuldig om er zeker van te zijn dat er niets beschadigd is tijdens het transport. Als een onderdeel gebarsten of gebroken is, ga dan niet verder met de installatie. Neem contact op met de klantenservice voor hulp.

Benodigd gereedschap voor de installatie:

• Elektrische boormachine
  Boor:
  • 6 mm voor de afvalwaterleiding
  • 20 mm voor de RO-waterkraan
• Verstelbare moersleutel
• Philips-schroevendraaier
• Hobbymes of schaar
• PTFE-tape (vaak "loodgieterstape" of "Teflon-tape" genoemd)

Gekwalificeerde installateurs

• Het wordt aanbevolen om een gekwalificeerde installateur te gebruiken.
• De juiste installatie is de verantwoordelijkheid van de installateur.
• Productdefecten als gevolg van onjuiste installatie vallen niet onder de garantie.

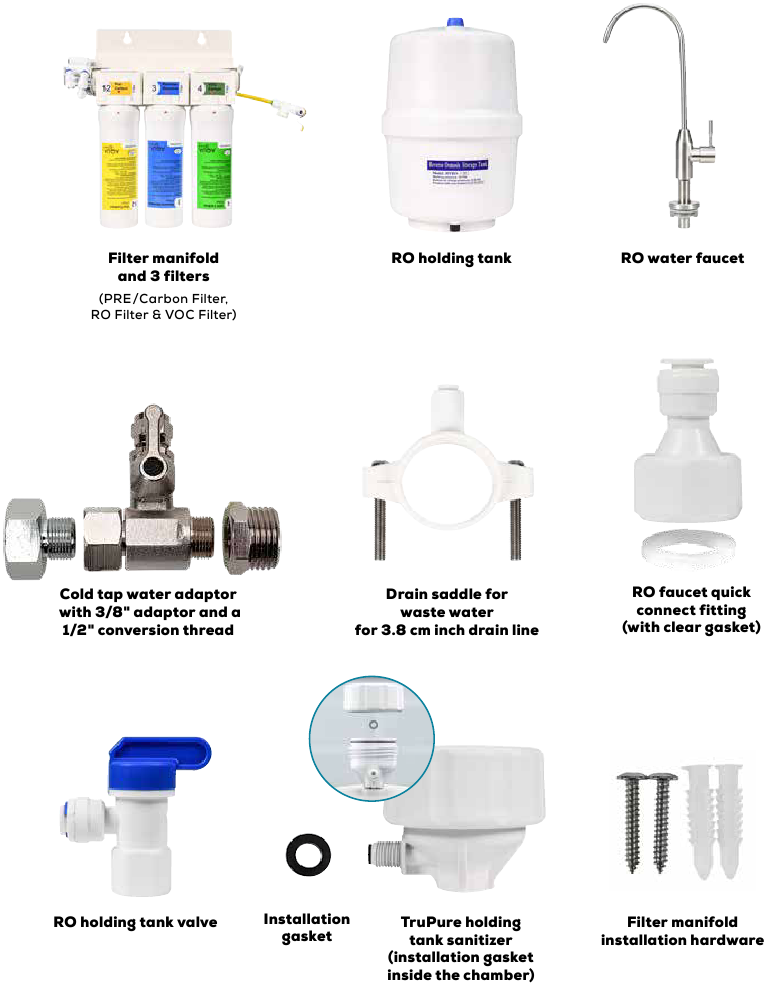

Inhoud van de doos

AquaTru 4-staps omgekeerd osmose systeem installatiestappen

De installatie is een fluitje van een cent, omdat de meeste onderdelen al gemonteerd zijn. We begeleiden u door de rest met de volgende stappen:

1. Het gebruik van snelkoppelstukken
2. Het aanbrengen van de koudwaterkraanadapter
3. Het monteren van de afvoerklem voor RO-afvalwater
4. Installatie van de RO-kraan
5. Het aansluiten van de TruPure-tankdesinfectiemiddel
6. Locatie en installatie van het RO-watersysteem
7. Het maken van alle vereiste wateraansluitingen
8. Systeemstart
9. Systeemonderhoud

Het is belangrijk dat u deze stappen in de hierboven genoemde volgorde volgt om mogelijke installatieproblemen te minimaliseren.

Snelkoppelgids voor leidingen

De buisverbinding in uw RO-systeem maakt gebruik van een Quick Connect vergrendelingsmechanisme om de buis op zijn plaats te vergrendelen. Pas op dat u uw buis niet beschadigt wanneer u deze uitpakt. Buizen die aan het uiteinde gebogen zijn of andere schade hebben, zullen niet afdichten en water lekken. Als uw buis beschadigd aankomt, neem dan contact op met de klantenservice voor hulp.

Bevestigde buis:
Duw de buis recht en gelijk met de klem in.
De buis gaat 1,5 cm in de klem voordat de vergrendeling wordt geactiveerd.
Trek aan de buis om er zeker van te zijn dat de vergrendeling is geactiveerd en dat de buis vastzit.

Buis losmaken:
Duw en houd de klem vast om de buisvergrendeling los te maken terwijl u eraan trekt.
De klem moet worden vastgehouden terwijl u aan de buis trekt om de buis los te maken.

Koudwaterkraanadapter

De watertoevoer naar de unit MOET afkomstig zijn van de koudwaterleiding. Warm water zal uw RO-systeem ernstig beschadigen.
Zoek de koudwaterkraan onder de gootsteen en draai deze dicht. Open vervolgens de koudwaterkraan op uw gootsteen om de druk te ontlasten. Controleer of het water is gestopt met stromen voordat u verder gaat.
Let op: Op mengkranen moet mogelijk de warmwaterkraan worden dichtgedraaid om te voorkomen dat er tijdens de installatie warm water overloopt. Als er water uit de kraan blijft komen terwijl de koud- en warmwaterkraan zijn dichtgedraaid, moet ook de hoofdwatertoevoer worden afgesloten.

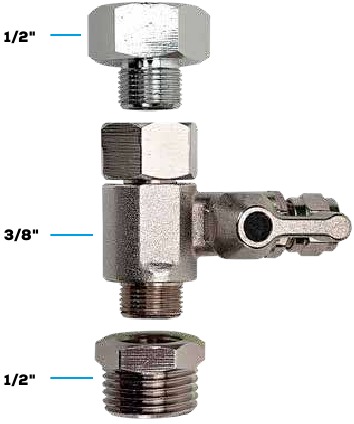

Als de kraan niet op de koudwaterafsluitkraan past, is een tweede optie om de kraan te installeren op het uiteinde van de kraanconnector die verbinding maakt met de keukenkraan.

Let op: Het AquaTru Under Sink RO-systeem wordt geleverd met een 3/8" koudwaterkraanadapter met een 1/2" conversiedraad. Afhankelijk van uw sanitaire behoeften, moet u mogelijk de extra conversiedraad gebruiken.

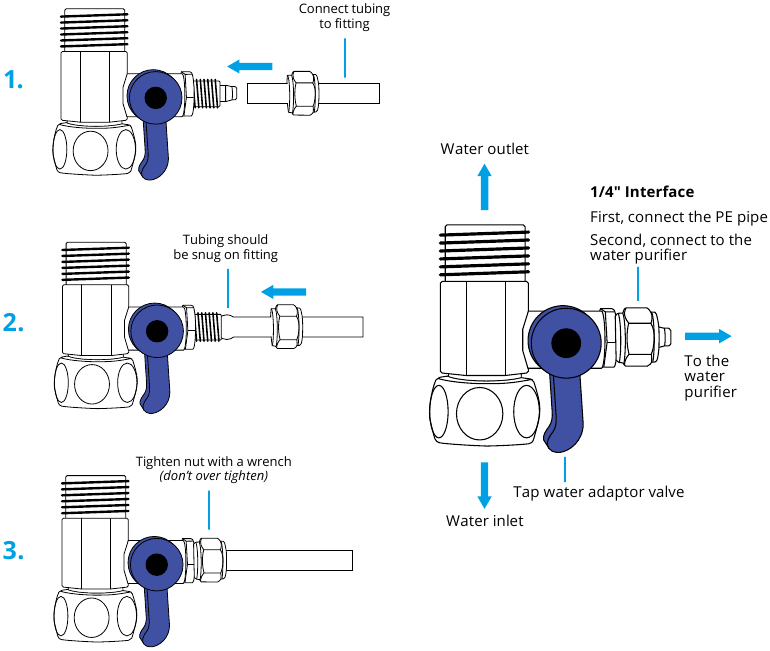

Voordat u op de kraanwaterleiding monteert, sluit u de witte buis aan op het uiteinde van de adapter en installeert u vervolgens de adapter. Het AquaTru Under Sink RO-systeem wordt geleverd met een 3/8" adapter met een 1/2" conversiedraad. Gebruik de juiste adaptermaat op basis van uw sanitaire behoeften.
Nadat u de witte buis op de koudwaterkraanadapter hebt aangesloten, trekt u eraan om er zeker van te zijn dat deze goed vastzit op de adapter. Wikkel loodgieterstape om de koudwaterleidingafsluiter en wikkel vervolgens loodgieterstape om de mannelijke draad op de koudwaterkraanadapter.

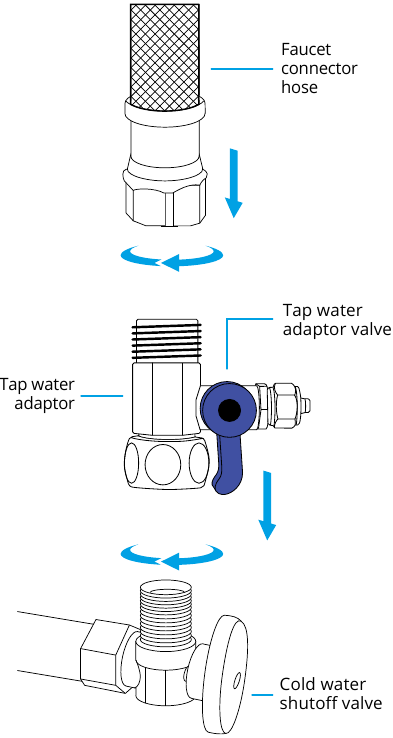

Installeer eerst de adapter op de koudwaterkraan en installeer vervolgens de kraanaansluitslang op de adapter.

Installatie van de afvoerklem

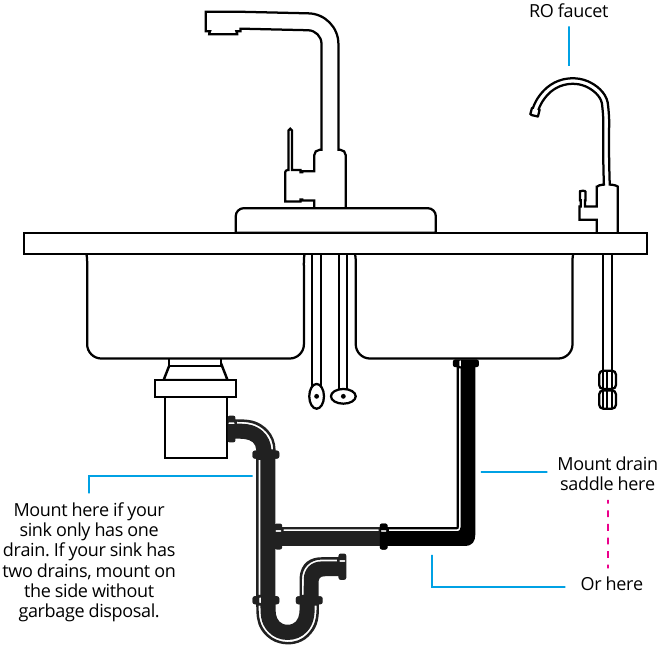

Om mogelijk afvoergeluid te voorkomen, monteert u de afvoerklem zo laag mogelijk op het verticale eindstuk. De afvoerklem moet boven de sifon en op het verticale of horizontale eindstuk worden geïnstalleerd.

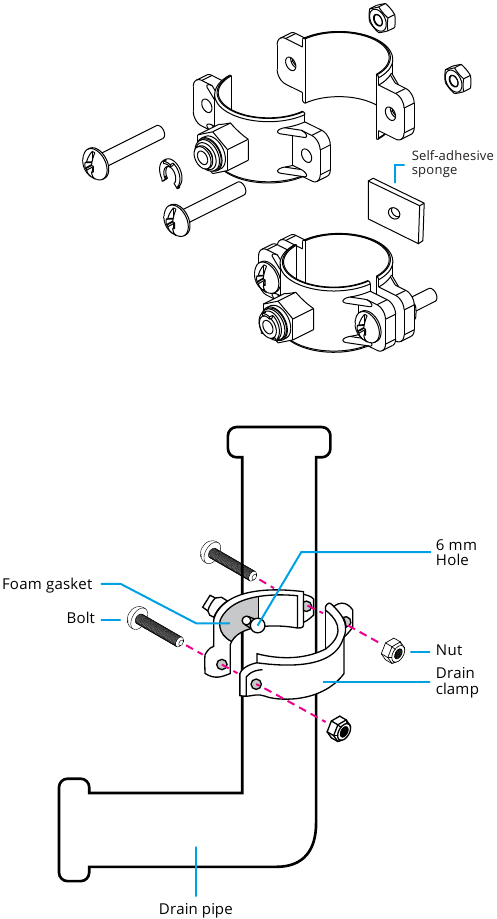

Markeer de positie van het gat op de afvoerpijp en boor een gat van 6 mm door een kant van de afvoerpijp. Er wordt een stuk zelfklevende spons meegeleverd. Lijm deze spons aan de binnenkant van de klem, dit zal elke opening tussen de klem en de pijp opvullen. Zorg ervoor dat het gat op de spons grondig is uitgestanst en dat het is uitgelijnd met het gat in de klem.
Neem de helft van de klem zonder het schuim en steek een moer in de uitsparing aan elke kant.
Plaats beide helften van de klem op de afvoerpijp met de opening van de klem uitgelijnd boven het geboorde gat. De schuimpakking bevindt zich tussen de afvoerklem en het geboorde gat.
Tip: Om ervoor te zorgen dat het gat op de afvoerklem is uitgelijnd met het gat in de afvoerpijp, steekt u de boor in de afvoerklem en gebruikt u de boor om de twee gaten uit te lijnen terwijl u de afvoerklem op de afvoerpijp monteert.
Zet de helften van de afvoerklem op hun plaats vast op de afvoerpijp. Schroef bouten door de helft van de afvoerklem met de schuimpakking en de andere helft met de twee geïnstalleerde moeren. Draai de bouten niet te vast aan. Zorg er bij het aandraaien van de bouten voor dat er aan beide kanten evenveel ruimte is tussen de afvoerklemmen.

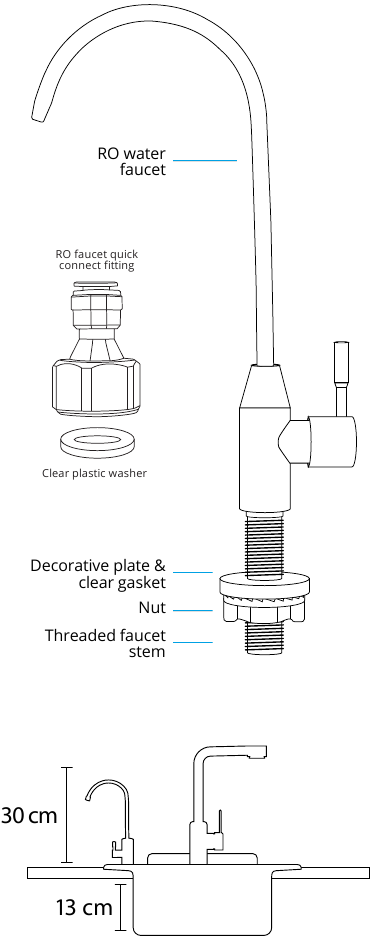

Installatie van de RO-kraan

De RO-kraan kan op elk vlak oppervlak worden geïnstalleerd. Controleer de onderkant van uw installatielocatie op storingen door ervoor te zorgen dat het boren van een gat geen schade toebrengt aan leidingen of bedrading onder het aanrecht van de gootsteen. Controleer of er voldoende ruimte is voor de kraanstang met schroefdraad en de moer.
Let op: Voor het boren moet u een geschikte boor en boormethode gebruiken voor het materiaal van uw gootsteen en/of aanrecht. Voor roestvrij staal, porselein, marmer, enz. zijn verschillende boren vereist.
U kunt een bestaand gat in uw aanrecht of gootsteen gebruiken of een nieuw gat boren (als u een bestaand gat gebruikt, begint u bij stap 2). Zorg ervoor dat de kraandecoratieplaat en moerplaat groot genoeg zijn om het gat dat u gebruikt te bedekken.

1. Boor een gat van 20 mm met behulp van een geschikte boor en boormethode voor het materiaal.
2. Verwijder de plastic moer van de kraanstang met schroefdraad.
3. Steek de kraanstang met schroefdraad door het nieuw geboorde of reeds bestaande gat en zorg ervoor dat de decoratieve platen en de doorzichtige pakking op de kraanstang met schroefdraad blijven zitten en dat ze het gat volledig bedekken wanneer ze zijn geïnstalleerd.
4. Installeer onder de gootsteen de plastic moer op de kraanstang met schroefdraad en zorg ervoor dat de pakking die bij het koppelstuk wordt geleverd, in het koppelstuk zit. Draai de moer met de hand vast. Zorg ervoor dat de kraan niet beweegt en dat de bovenste decoratieve plaat het gat bedekt.
5. Installeer het RO-kraan snelkoppelstuk op de stang met schroefdraad. Wikkel eerst loodgieterstape om de draad. Zorg ervoor dat de doorzichtige ring volledig in het snelkoppelstuk zit. Schroef het koppelstuk op de stang met schroefdraad. Draai de moer met de hand vast met een verstelbare moersleutel. Draai de moer niet te vast aan.

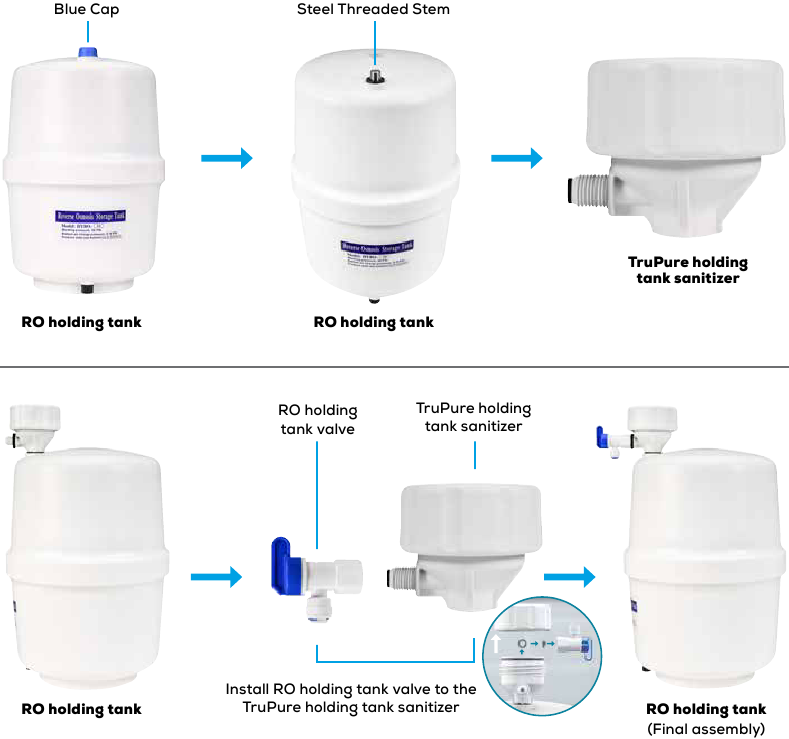

Installatie van TruPure-tankdesinfectiemiddel

Let op: Verwijder de zwarte pakking die zich in het TruPure-tankdesinfectiemiddel bevindt en plaats deze in de RO-tankklep voordat u deze op het desinfectiemiddel installeert.

1. Schroef de blauwe dop van de RO-opslagtank.
2. Wikkel de loodgieterstape om de roestvrijstalen stang met schroefdraad van de RO-opslagtank.
3. Schroef het TruPure-tankdesinfectiemiddel op de opslagtank en draai de moer met de hand vast.
4. Verwijder de zwarte pakking in het TruPure-tankdesinfectiemiddel. Plaats deze pakking in de opslagtankklep.
5. Wikkel loodgieterstape op de mannelijke draad van het TruPure-tankdesinfectiemiddel en schroef de RO-opslagtankklep op de stang met schroefdraad van het TruPure-desinfectiemiddel en draai de moer met de hand vast.

RO-systeemlocatie en -montage

Installeer de drie filters in het filterspruitstuk in overeenstemming met de kleurcode van het filter. Zoek het gebied onder uw gootsteen waar u het RO-systeem wilt installeren (RO-spruitstuk met filters en RO-opslagtank).
Let op: Het filterspruitstuk kan aan een kastwand worden gemonteerd.
Handige tip: Schrijf de datum van de filterinstallatie met een permanente marker op de filterbehuizing, of gebruik onze handige tabel met filtervervangingsrecords op de laatste pagina van deze handleiding, zodat u gemakkelijk kunt zien wanneer u de filters moet vervangen.
Het voorfilter moet elke 6 maanden worden vervangen
Het VOC-filter wordt elke 12 maanden vervangen
Het RO-filter wordt elke 24 maanden vervangen
De VOC-koolstof met PH+-mineraalboostfilter wordt elke 12 maanden vervangen

Voordat u het filterspruitstuk op een kastwand monteert, moet u ervoor zorgen dat het het gewicht van de filters en het spruitstuk kan dragen en dat de wand dik genoeg is voor de montageschroeven. Als de montageschroeven te lang zijn, raden we aan om kortere schroeven te kopen bij uw plaatselijke ijzerhandel.

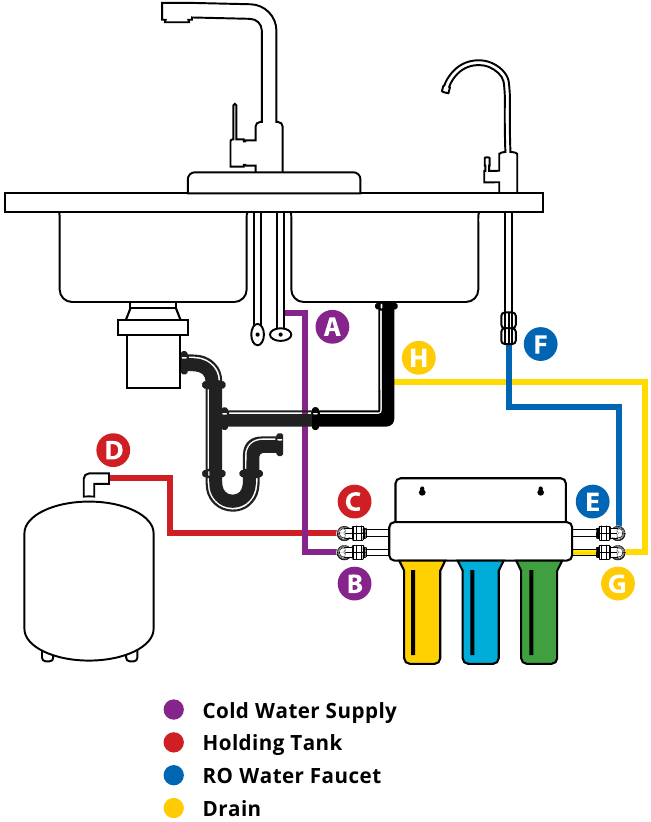

RO-systeem wateraansluiting

Nadat u de optimale locatie voor uw filters en RO-opslagtank hebt bepaald, moet u de slang van 60 mm op de juiste lengte afsnijden aan de hand van het onderstaande schema. Snijd de slang af met een scherp mes. Zorg ervoor dat u de slang niet buigt of beschadigt.

Aansluitpunt:

	A naar B Sluit de witte slang van het kraanwateradapterventielpunt A aan op de snelkoppeling gemarkeerd met B - gemarkeerd "Cold Supply" op het filterspruitstuk.
	C naar D Sluit de witte slang aan op de snelkoppeling C - gemarkeerd met "Holding Tank" op het filterspruitstuk en sluit het andere uiteinde aan op de opslagtankklep D.
	E naar F Sluit de witte buis aan op de snelkoppeling E - gemarkeerd met "Water Faucet" op het filterspruitstuk en sluit het andere uiteinde aan op de RO-waterkraan snelkoppeling F.
	G naar H Sluit de gele buis aan op de snelkoppeling gemarkeerd met "Drain" - G op het filterspruitstuk en sluit het andere uiteinde aan op de afvoersatelietklep H.

Systeem onderhoud

Filters

Zet het kraanwater aan:
Draai langzaam uw koudwatertoevoer open en open vervolgens de kraanwateradapterklep (draai tegen de klok in) om onbehandeld water het systeem te laten binnenkomen.

CONTROLEER OP LEKKAGE!
Open de RO-opslagtankklep:
Open de kogelkraan van de tank om water in de tank te laten stromen. De klep van de tank staat "AAN" wanneer de klephendel evenwijdig (in dezelfde richting) is aan de klepuitlaat.

CONTROLEER OP LEKKAGE!
Wacht tot de tank vol is:
Vul de RO-opslagtank voor gebruik en leeg deze twee keer volledig. Laat de tank 2 tot 3 uur vullen. Wanneer de tank vol is, schakelt het RO-systeem automatisch uit.

Wanneer het apparaat voor het eerst met water wordt gevuld, worden er kleine zwarte deeltjes uit het koolstoffilter gespoeld. Het is belangrijk dat u de RO-opslagtank vult en deze 2 keer leegt voordat u het water consumeert.

Tank aftappen:
Open de RO-waterkraan om de tank te legen. Laat de tank volledig leeglopen voordat u de hendel sluit.

CONTROLEER OP LEKKAGE!
Zorg ervoor dat er geen lekkage is bij de verbindingen van de verbinding, de fitting, de klep en de slang.

Systeem onderhoud

Filter vervangen:
Het RO-systeem bevat drie filters die regelmatig moeten worden vervangen om de prestaties te behouden. Gebruik alleen originele AquaTru filters. De drie filters zijn:

• Voorfilter (AT2001) moet elke 6 maanden of elke 2270 liter worden vervangen, afhankelijk van wat het eerst komt.
• VOC-filter (ATU2003) wordt elke 12 maanden of elke 1360 liter vervangen, afhankelijk van wat het eerst komt.
  Wanneer u dit filter vervangt, raden we u aan ook de opslagtank te reinigen.
  Zie RO-opslagtank reinigen voordat u verdergaat.
• RO-filter (AT2002) wordt elke 24 maanden of elke 4540 liter vervangen, afhankelijk van wat het eerst komt.
  Wanneer u dit filter vervangt, raden we u aan ook de opslagtank te reinigen.
  Zie RO-opslagtank reinigen voordat u verdergaat.
• Optionele VOC-koolstof met PH+ minerale boostfilter (ATU2004) wordt elke 12 maanden of 1360 liter vervangen, afhankelijk van wat het eerst komt.

Leveranciers van vervangende onderdelen: Aquatruwater.eu/Aquatru.co.uk

Tips voordat u begint:

1. Zorg ervoor dat de onderhoudsruimte vrij is van overtollig vuil of stof om te voorkomen dat onderdelen kruisbesmet raken.
2. Was uw handen met water en zeep en/of draag sanitaire handschoenen.

Uw filters vervangen

1. Sluit de koudwatertoevoerleiding af.
2. Leeg de RO-opslagtank door de RO-waterkraan te openen.
3. Verwijder het filter dat moet worden vervangen.
   Handige tip: Het filter kan uit de basis draaien om het gemakkelijker los te schroeven.
4. Installeer het nieuwe filter en zorg ervoor dat het filter volledig is geïnstalleerd.
   Handige tip: Schrijf de datum van de filterinstallatie met een permanente marker op de filterbehuizing, of gebruik onze handige tabel met filtervervangingsrecords op de laatste pagina van deze handleiding, zodat u gemakkelijk kunt zien wanneer de filters moeten worden vervangen.
5. Sluit de RO-waterkraan.
6. Open de koudwaterkraan.

CONTROLEER OP LEKKAGE!

7. Nadat de RO-opslagtank volledig is gevuld, leegt u deze om het filter uit te spoelen voordat u het gebruikt.
8. Vul de RO-opslagtank opnieuw.

De RO-opslagtank reinigen

RO-opslagtank reinigen:
Het RO-systeem moet eenmaal per jaar worden gereinigd. We raden u aan om het reinigingsproces elke keer dat u het VOC-filter vervangt, elke 12 maanden, uit te voeren. U moet het reinigingsproces voltooien voordat u het VOC-filter vervangt. Doe het volgende.
Voor het beste resultaat - We raden aan om 15 ml huishoudbleek te gebruiken. Om er zeker van te zijn dat de tanks worden gesteriliseerd, controleert u of de bleek niet is verlopen. Als het is verlopen, koop dan nieuwe bleek.

Tips voordat u begint:

1. Zorg ervoor dat u reinigingsoplossing en een nieuw VOC-filter hebt.
2. Zorg ervoor dat het oppervlak vrij is van overtollig vuil of stof om te voorkomen dat onderdelen kruisbesmet raken.
3. Was uw handen met water en zeep en/of draag sanitaire handschoenen.

Uw RO-opslagtank reinigen

1. Sluit de koudwatertoevoerleiding naar het RO-systeem af.
2. Open de RO-waterkraan en laat het water uit de RO-opslagtank lopen. Zorg er voordat u verdergaat voor dat de tank volledig leeg is.
3. Schroef de bovenste dop van de TruPure-tankreiniger los.
   Opmerking: Als de tank niet volledig leeg is, staan de RO-opslagtank en de reiniger onder druk en spuiten ze water bij het openen.
4. Giet 15 ml bleek in de tankreiniger. Als er te veel water in de reiniger zit om bleek toe te voegen, giet dan het water eruit voordat u de bleek toevoegt.
5. Sluit de bovenste dop opnieuw aan op de tankreiniger en zorg ervoor dat deze goed vastzit.
6. Sluit de RO-waterkraan.
7. Zet de koudwatertoevoerleiding aan voor het systeem om het RO-systeem te vullen.

CONTROLEER OP LEKKAGE!

8. Laat de RO-opslagtank 2 uur volledig vullen.
9. Leeg de RO-opslagtank door de RO-waterkraan te openen.
10. Vul de RO-opslagtank opnieuw en sluit de koudwatertoevoerleiding.
11. Leeg de RO-opslagtank.
12. Vervang het VOC-filter en andere filters indien nodig.
    Handige tip: Schrijf de datum op het filter dat u hebt vervangen en noteer dit in onze handige tabel met filtervervangingsrecords op de laatste pagina van deze handleiding, zodat u gemakkelijk kunt onthouden wanneer het weer moet worden vervangen.
13. Nadat u een filter hebt vervangen, laat u twee volle tanks water door het filter lopen en laat u het water weglopen voordat u het water consumeert.
14. Als u nog vragen hebt, raadpleeg dan onze websites op aquatruwater.eu, aquatru.co.uk of bel onze klantenservice op +31 (0)24 20 22 195.

CONTROLEER OP LEKKAGE!

FAQ & Probleemoplossing

Veiligheidsinstructies

• Installatie dient te voldoen aan de staatswetten en lokale wet- en regelgeving.
• Het systeem moet binnenshuis worden geïnstalleerd.
• Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voordat het water het systeem ingaat.
• Houd het systeem uit de buurt van warmtebronnen en direct zonlicht.
• Dit omgekeerde osmosesysteem bevat vervangbare behandelingscomponenten die cruciaal zijn voor een effectieve vermindering van het totale aantal opgeloste vaste stoffen. Het product moet periodiek worden getest om te controleren of het systeem naar behoren functioneert.
• Dit systeem is bedoeld om onder een gootsteen te worden geïnstalleerd met toegang tot koud kraanwater en een afvalwaterafvoer.
• Om de mogelijkheid van elektrische schok te voorkomen, dient u ervoor te zorgen dat alle elektrische apparaten en stopcontacten zijn uitgeschakeld bij de stroomonderbreker voordat u in de kastruimte werkt.
• Draag een veiligheidsbril om de ogen te beschermen tijdens het boren.

Contactgegevens voor garantieservice:
AquaTru Water B.V.
Groesbeekseweg 22 6524 DB Nijmegen
Nederland info@aquatruwater.eu
Aquatruwater.eu
Aquatru.co.uk
