Auta DIGITAL, 702105 Handleiding
Beschrijving

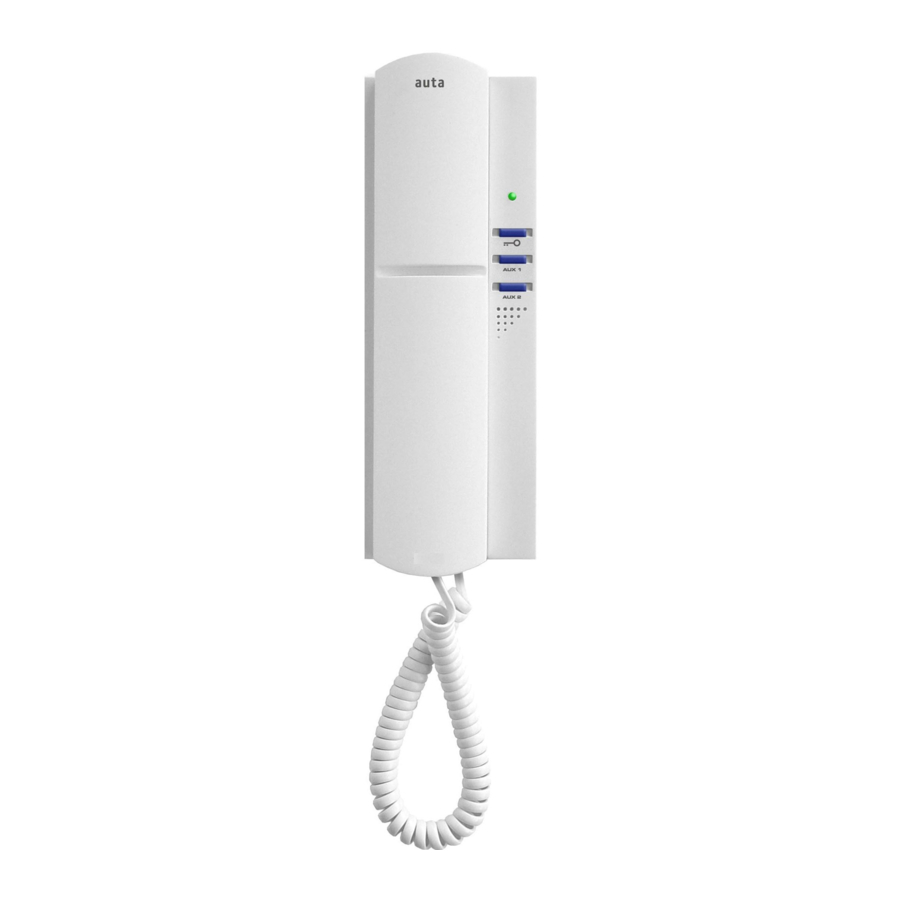

Digitale INTERCOM telefoon. Maakt intercom mogelijk tot 6 terminals en communicatie met externe panelen. Bevat extra uitgangen, melodieën, speciale functies, enz...

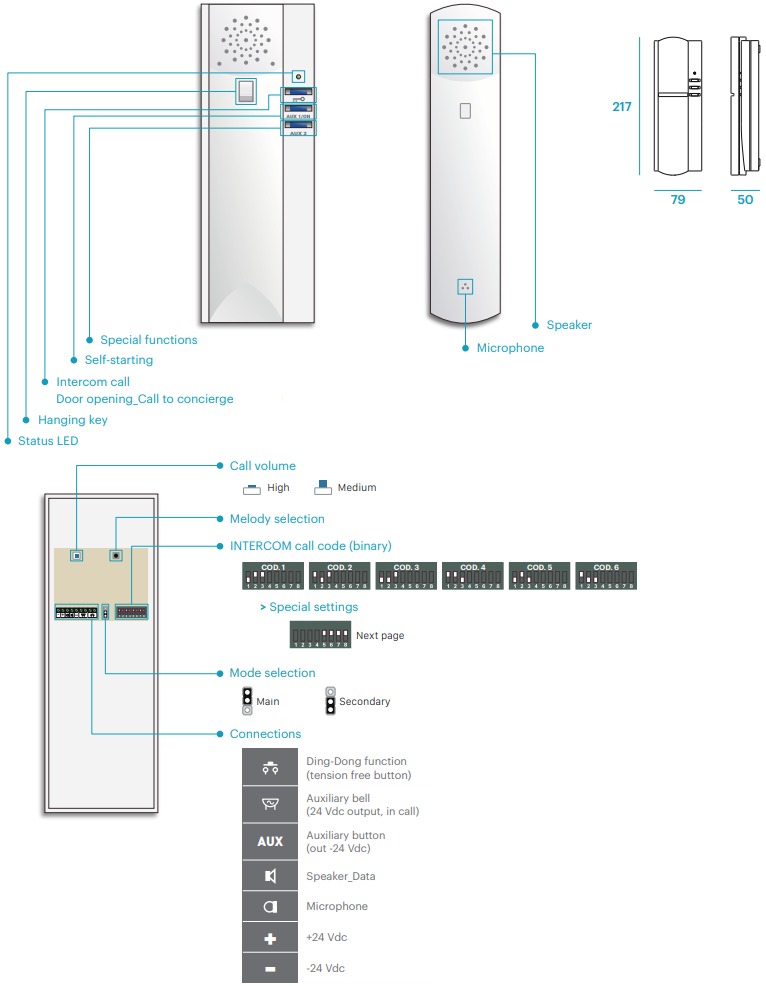

Kenmerken
| Speciale instellingen | |||
 | * |  | Alleen oproepen ontvangen |
 | Alleen intercomoproepen |  | Prioriteitsmodus AAN |
*Wanneer deze modus is geactiveerd, beantwoordt de telefoon oproepen van het paneel dat overeenkomt met de eigen INTERCOM-code. Als de telefoon bijvoorbeeld code 2 heeft als intercomcode, zal hij, wanneer die modus is geactiveerd, ook reageren op de drukknop 2 van het paneel.
Montage
Installatie

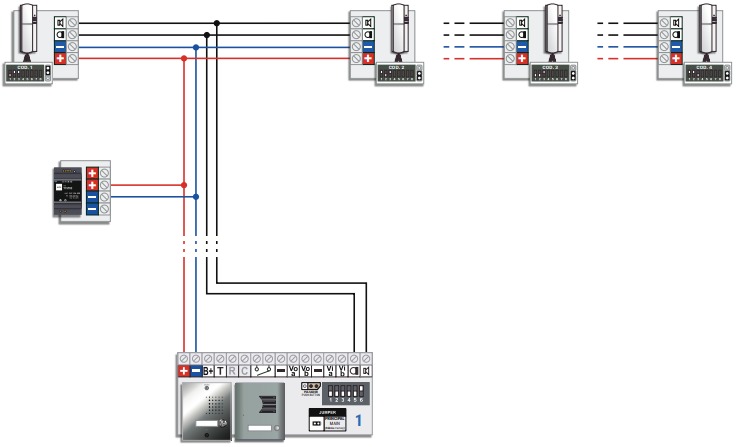

Installatiehandleiding INTERCOM
Werking
bellen en gesprek
Wanneer een oproep wordt ontvangen van het toegangspaneel, begint de telefoon maximaal 30 seconden te rinkelen. Standaard voert hij 4 keer belsignalen uit met tussenpozen van 4 seconden tussen elk belsignaal.
Tijdens de oproepperiode kan de gebruiker direct openen door op de knop
te drukken, of de handset opnemen om een gesprek aan te gaan. Het gesprek duurt maximaal 90 seconden. Als u het gesprek wilt voortzetten, drukt u op de knop
INTERCOM-oproep
Wanneer de telefoon in de stand-bymodus staat, drukt u zo vaak op de knop als het interne monitornummer dat u wilt bellen. De monitor geeft een bevestigingstoon bij elke druk en de status-LED knippert zo vaak als het monitornummer waarnaar de oproep wordt gedaan. Nadat de handset is opgenomen, activeert het systeem automatisch de communicatie met de geselecteerde monitor.
broadcast calling function
Wanneer de telefoon in de stand-bymodus staat, drukt u 3 seconden op de knop , de LED begint snel te knipperen. Wanneer u de handset opneemt, wordt er een oproep gedaan naar alle apparaten die in het systeem zijn geïnstalleerd.
zelfstartend
Door op de knop te drukken, kan de gebruiker communicatie tot stand brengen met het PANEEL. Als er meer dan één paneel in de installatie aanwezig is, zal het systeem de zelfstart uitvoeren naar het laatste paneel waarvan het een oproep ontvangt. Zodra de communicatie tot stand is gebracht, kan een opening worden gemaakt door op de knop
oproep naar conciërge
Als de telefoon in stand-by staat, de handset is opgenomen en op de knop wordt gedrukt, wordt er een oproep gedaan naar de conciërge-unit. Als het systeem geen conciërge-unit heeft geïnstalleerd, zal de telefoon een foutpieptoon geven.
het aanpassen van het oproepvolume
Om het volume van de oproep aan te passen, steekt u een clip of iets dergelijks door het aangegeven gat en drukt u er lichtjes mee. De telefoon heeft twee volumeniveaus (MEDIUM en HIGH)
melodiekeuze
Om een ringtone te selecteren, moet u de handset opnemen en de haakschakelaar met uw vinger indrukken. Terwijl deze ingedrukt is, moet een clip of iets dergelijks in het aangegeven gat worden gestoken en er lichtjes mee worden gedrukt.
Elke druk selecteert een andere melodie van de 8 beschikbare.
ding dong-functie
De telefoon maakt het mogelijk om de interieurbel van het huis te vervangen, dit integreert de twee oproepen (buitenpaneel en huisbel) in één enkel apparaat. Deze oproepen worden automatisch onderscheiden met verschillende melodieën en flitsen. Om deze functie te hebben, hoeft u alleen de knop van de huisbel op de telefoon aan te sluiten.
externe functies
De monitor heeft 1 onafhankelijke drukknop die extra functies mogelijk maakt, zoals garagedeuren, verlichting, irrigatie, enz...
Om dit te doen, moet een extra Auta-relais worden aangesloten op het regelcircuit dat we willen bedienen.
Prioriteitsmodus
Door deze modus te activeren, kan de telefoon elk gesprek beëindigen dat momenteel in het systeem plaatsvindt. De communicatielijn blijft vrij.
Speciale functies
Programmeren van speciale functies
 | 1° | Schakel de telefoon UIT |
| 2° | Noteer de telefooninstellingen | |
| 3° | Maak een brug zoals de afbeelding laat zien | |
| 5° | Stel de gewenste functiecode (sjabloon) in | |
| 6° | Schakel de telefoon AAN | |
| 7° | Valideer de code door op de drukknop voor melodiekeuze te drukken | |
| 8° | Schakel de telefoon UIT | |
| 9° | Verwijder de brug die in stap 3 is gemaakt | |
| 10° | Herstel de telefoonconfiguratie die in stap 2 is geschreven | |
| 11° | Schakel de telefoon AAN |
Tabel met speciale functies
| FUNCTIE | BINAIRE | |
| 1, 2, 3, 4 | Nº van belsignalen |  |
| 5 | Stille modus, de uitgang  wordt zo vaak geactiveerd als het Nº van de tonen |  |
| 6 | De uitgang wordt 30 seconden geactiveerd wanneer een oproep wordt ontvangen |  |
| 7 | De uitgang  wordt geactiveerd in PULSE-modus (1 seconde) |  |
| 8 | De uitgang wordt geactiveerd in AAN-UIT-modus (elke druk verandert de status) |  |
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Auta DIGITAL, 702105 Handleiding
