SCT Livewire TS+ Handleiding

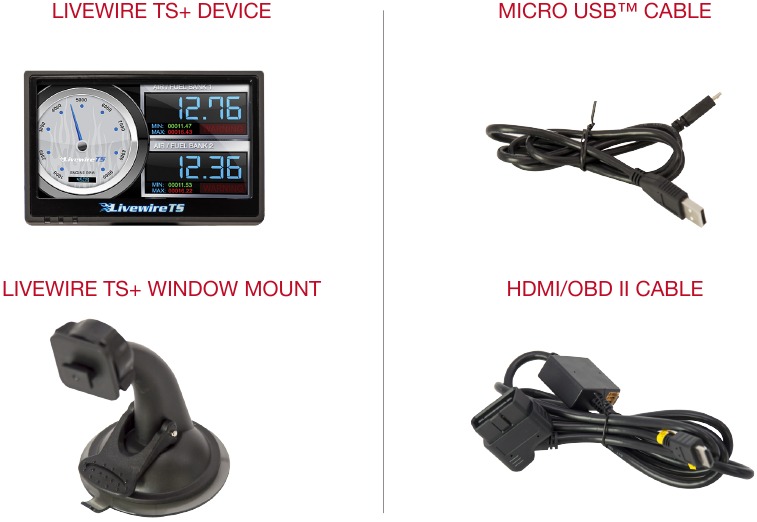

ONDERDELEN+ CHECKLIST

BENODIGD GEREEDSCHAP:

• Zekeringtrekker
• Spanningstester
• Acculader
• Tang

PRE-INSTALLATIE CHECKLIST

✓ KANTOORUREN
Technische ondersteuning is beschikbaar van maandag tot en met vrijdag tussen 9.00 en 18.00 uur EST en kan telefonisch worden bereikt op (407) 774-2447 of via live chat op www.sctflash.com. Als u contact moet opnemen met de technische ondersteuning, zorg er dan voor dat u uw apparaat bij de hand hebt voordat u contact opneemt.

✓ INTERNETTOEGANG
In het onwaarschijnlijke geval dat technische ondersteuning nodig is,
kan internettoegang vereist zijn om problemen op te lossen. Ons team van technische ondersteuning kan ook op afstand verbinding maken met uw computer om eventuele problemen op te lossen.

✓ STA TIJD TOE VOOR DE EERSTE INSTALLATIE
Zorg ervoor dat u minstens een uur de tijd hebt om de eerste installatie, update en het installatieproces te voltooien.

✓ LEES DE GEBRUIKERSHANDLEIDING VAN LIVEWIRE TS+
SCT raadt ten zeerste aan om even de tijd te nemen om de gebruikershandleiding van uw Livewire TS+ te lezen, die u op onze website kunt vinden voordat u de eerste installatie uitvoert. De handleiding bevat veel diepgaande en nuttige informatie die niet in deze Snelstartgids wordt behandeld.

Dit apparaat is niet legaal voor verkoop of gebruik in Californië op voertuigen met emissiebeperking.

BELANGRIJKE INFORMATIE OP HET APPARAAT

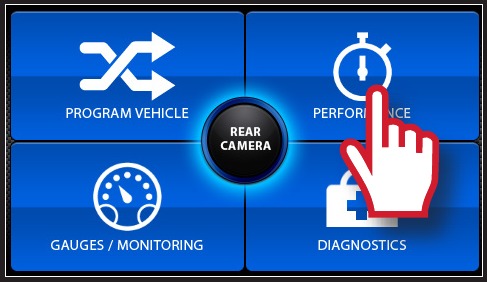

Selecteer in het Hoofdmenu de optie Apparaatinformatie.

Binnen Apparaatinformatie vindt u:

SERIENUMMER:
Nodig voor dealers om aangepaste tunes voor uw voertuig en apparaat te maken.

FIRMWAREVERSIE:
Dit is in wezen het besturingssysteem van uw apparaat.

TUNE REVISIE:
Het versienummer van uw vooraf geladen tunes.

AANTAL ONTGRENDELINGEN OVER:
Aantal resterende ontgrendelingen. Een ontgrendeling wordt gebruikt wanneer het getunede voertuig wordt teruggebracht naar de fabrieksinstellingen en een ander voertuig wordt geprogrammeerd.

GEKOPPELDE STATUS:
Niet-gekoppeld = Ontgrendeld en klaar voor voertuigkoppeling.
Gekoppeld = Vergrendeld aan een voertuig.

VBATT:
De hoeveelheid spanning die door het apparaat loopt vanaf de accu van uw voertuig. Als algemene regel geldt dat 12,75 volt+ nodig is om een tune naar een voertuig te flashen.

UW LIVEWIRE TS+ APPARAAT UPDATEN

DE UPDATE-SOFTWARE INSTALLEREN

OPMERKING: Zorg ervoor dat de Livewire is losgekoppeld van uw computer voordat u met dit proces begint.

1. Ga naar www.sctflash.com

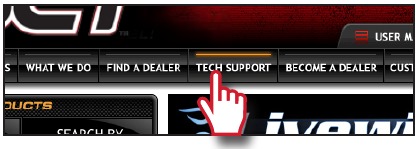

2. Klik op het tabblad "Tech Support" (Technische ondersteuning) bovenaan de pagina.
3. Klik op de afbeelding van de Livewire TS+ (onderdeelnummer 5015P/5416P).
4. Klik op de knop "Download Now" (Nu downloaden) aan de linkerkant van de vermelding met de tekst "Livewire TS+ Performance Ford Programmer & Monitor Device Update Software".
5. Wacht tot dat programma is gedownload, dubbelklik en "Run" (Uitvoeren) op het bestand SCTDeviceUpdater.exe als het niet automatisch wordt geopend.
6. Volg de aanwijzingen op het scherm van het SCT Device Update Software Installer totdat u op "Finish" (Voltooien) kunt klikken.
7. Volg de aanwijzingen op het scherm van het SCTDrivers Installer totdat u op "Finish" (Voltooien) kunt klikken.
8. Uw SCT Device Update Software en Drivers zijn nu volledig geïnstalleerd en klaar voor gebruik.

UW LIVEWIRE TS+ APPARAAT UPDATEN

1. Sluit uw Livewire TS+ apparaat aan op uw Windows™ gebaseerde pc met behulp van de meegeleverde Micro USB™ kabel. Helaas bieden we op dit moment geen ondersteuning voor Apple computers.

2. Dubbelklik en open de SCT Device Update Software.
3. Klik op "Automatically Check for Updates" (Automatisch controleren op updates).
4. Bevestig de update door op de knop "Update" (Update) te drukken. De update begint nu.
5. Laat de updater draaien totdat er staat "Your device is now up to date!" ("Uw apparaat is nu up-to-date!").
6. U kunt uw apparaat nu loskoppelen van uw computer en een tune naar uw voertuig laden!

VOERTUIG-VIN & STRATEGIE/OS-ONDERDEELNUMMERS LEZEN

Selecteer in het Hoofdmenu de optie Voertuiginfo.

U wordt gevraagd de sleutel aan te zetten. Het VIN en, indien een Ford voertuig/apparaat, geeft het u de Strategie. Als u een GM voertuig/apparaat gebruikt, geeft het u de OS-onderdeelnummers.

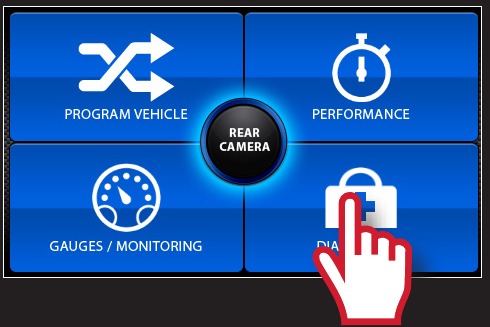

VOERTUIGPROBLEEMCODES CONTROLEREN/WISSEN

Selecteer in het Hoofdmenu de optie Voertuig Diagnostiek.

Binnen dit menu krijgt u de mogelijkheid om DTC-codes te lezen of te wissen. Maak uw keuze en volg de aanwijzingen op het scherm.

HET VOERTUIG PROGRAMMEREN

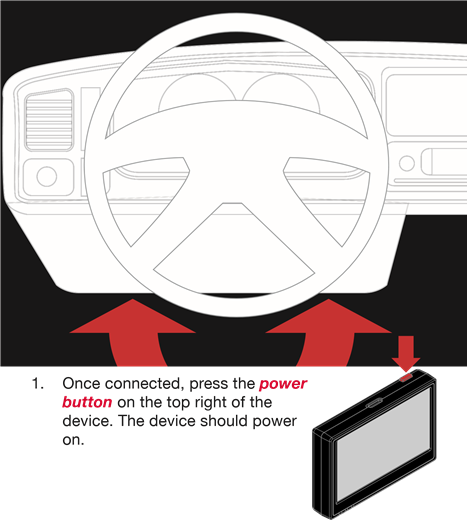

DE LIVEWIRE TS+ INSCHAKELEN

Om uw apparaat in te schakelen, gebruikt u de meegeleverde HDMI naar OBDII-kabel om verbinding te maken met de OBDII-poort van het voertuig. De OBDII-poort bevindt zich meestal binnen 60 cm van de stuurkolom onder het dashboard aan de bestuurderszijde.

BEGIN PROGRAMMEREN

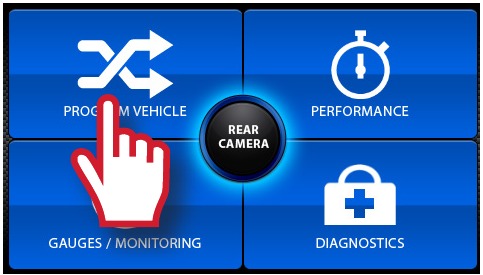

1. Selecteer Program Vehicle in het Main Menu (hoofdmenu).

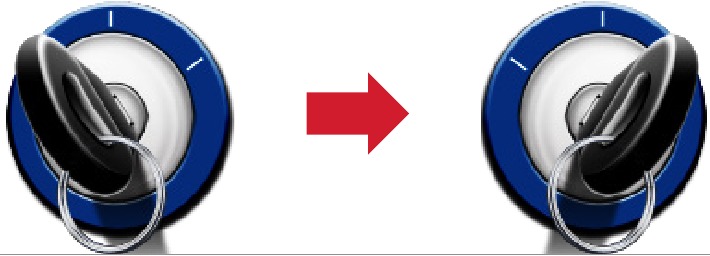

2. Op dit punt moet de sleutel in het contact zitten, maar in de OFF (uit) stand totdat u wordt gevraagd de sleutel ON (aan) te zetten.

   Binnen Program Vehicle (voertuig programmeren) zijn er 2-3 selecties, afhankelijk van de status van het voertuig.
   • Pre-Loaded Tune Files = Vooraf geladen SCT tunes voor gebruik op uitsluitend standaard voertuigen.
   • Custom Tune = Aangepaste Tuning Dealer-bestanden, indien er op het apparaat staan.
   • Return to Stock = Origineel fabrieksbestand terugzetten naar het voertuig.

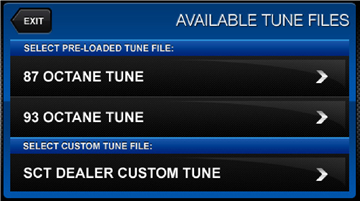

VOORAF GELADEN TUNE-BESTANDEN GEBRUIKEN

Zodra u de eerste "Key On" (sleutel aan) prompt volgt, toont het apparaat u een selectie van voertuigen en motorinhoud. Selecteer hier de uwe. Dit brengt u naar Adjustable Options (aanpasbare opties), waar u zich kunt aanpassen aan verschillende prestatie niveaus, voertuigkenmerken en opties waaronder, maar niet beperkt tot, snelheidsbegrenzers, asverhouding en bandenmaat. (Adjustable Options (aanpasbare opties) zijn voertuigspecifiek. Zie voor meer informatie over Adjustable Options (aanpasbare opties) de sectie Adjustable Options Explained (aanpasbare opties uitgelegd) in deze handleiding.)

AANGEPASTE TUNES GEBRUIKEN

Om Custom Tunes (aangepaste tunes) te installeren, selecteert u Program Vehicle (voertuig programmeren) en scrolt u omlaag naar het gedeelte Custom Tunes (aangepaste tunes). Als uw apparaat aangepaste tunes voor uw voertuig bevat, worden deze hier weergegeven. Zodra u de gewenste tune hebt gevonden, selecteert u deze door erop te drukken en volgt u de instructies op het scherm om de tune naar uw voertuig te laden.

LET OP: Aangepaste tunes worden gebouwd door het netwerk van Custom Tuning Dealers (dealers voor aangepaste tuning) van SCT en alle vragen hierover moeten aan de tuning dealer worden gericht.

TERUGKEREN NAAR STANDAARD

Met SCT-apparaten wordt uw standaardbestand opgeslagen tijdens de eerste programmering. Het standaardbestand blijft op de programmer staan totdat het is teruggezet naar de standaardinstellingen. Selecteer vanuit Program Vehicle (voertuig programmeren) Return to Stock (terugkeren naar standaard) en volg de instructies op het scherm om door het programmeerproces te gaan.

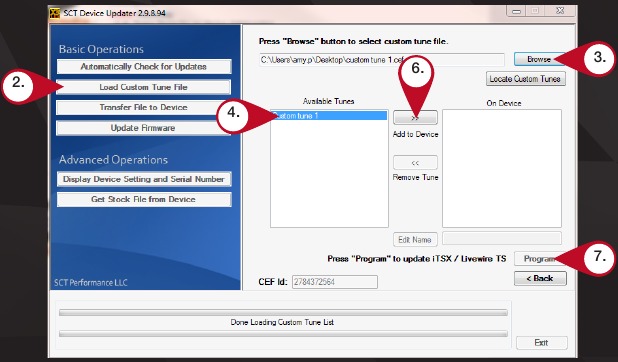

AANGEPASTE TUNES LADEN

Download en installeer de SCT Device Updater-software en drivers van: http://sctflash.com/software/SCTDeviceUpdater.exe

1. Sla uw aangepaste tunes (.cef-bestanden) vanuit uw e-mail op naar het bureaublad van uw computer.
2. Open de SCT Device Updater-software en klik op de Load Custom Tune File (aangepast tune-bestand laden) button (knop).
3. Klik op Browse (bladeren) en zoek uw aangepaste tunes op uw bureaublad. U kunt ook op Locate Custom Tunes (aangepaste tunes zoeken) klikken.
4. Selecteer de tune die u wilt laden.
5. De tune die u hebt geselecteerd, zou naar de sectie Available Tunes (beschikbare tunes) moeten verplaatsen.
6. Selecteer de vermelde tune in de sectie Available Tunes (beschikbare tunes) en klik vervolgens op de knop >> om de geselecteerde tune te verplaatsen naar de sectie On Device (op apparaat).
   LET OP: Als u de naam van het bestand wilt bewerken zoals deze op uw apparaat wordt weergegeven, moet u het bestand selecteren terwijl het zich in de sectie On Device (op apparaat) bevindt, de gewenste naam in het onderstaande vak typen en op Save (opslaan) klikken.
7. Zodra u alle tunes die u wilt programmeren onder de sectie On Device (op apparaat) hebt staan en ze naar wens zijn genoemd, klikt u op Program (programma), en de Device Updater laadt de tunes naar uw apparaat.

LOGGEN VAN GEGEVENS OP HET APPARAAT

1. Sluit de Livewire TS+ aan op de OBDII-poort.

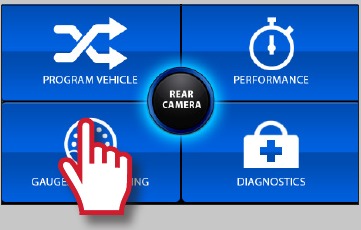

2. Selecteer vanuit het Main Menu (hoofdmenu) de Gauges/Datalog (meters/gegevenslog) op de Livewire TS+.

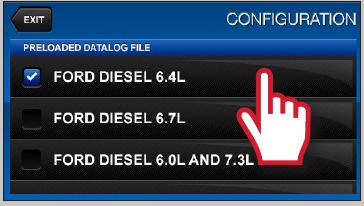

3. Bij de eerste installatie moet u naar de Configuration (configuratie) gaan, het pictogram linksonder en selecteer uw voertuig uit een lijst met gegevenslogbestanden. In de toekomst kunt u doorgaan zonder de voertuigselectie te doorlopen.

   LET OP: Als u een specifieke waarde niet kunt weergeven vanuit de vooraf geladen configuratiebestanden, kunt u gratis livelink-software downloaden van de SCT-website

4. Zodra u uw voertuig selecteert, worden standaardmeters weergegeven en kunt u deze meters nu controleren.|

5. De items die worden gecontroleerd, kunnen worden aangepast door dubbel op het item te tikken dat u wilt wijzigen. Binnen dit menu kunt u het item dat u controleert en de eenheden waarin het wordt weergegeven wijzigen.
6. Om het loggen van gegevens te starten of te stoppen, tikt u eenmaal op het scherm om de opties te openen en selecteert u het pictogram linksboven met de tekst REC.
7. Tijdens het controleren kunt u het menu Meters/Datalog (gegevenslog) openen door eenmaal op het scherm te tikken. Vanuit dit menu kunt u de opname starten, een gegevenslogbestand selecteren waarmee u wilt loggen, de meterindeling wijzigen en de min/max-waarden op de monitor resetten.

UITLEG AANPASBARE OPTIES

SPECIFIEKE OPTIES VOOR DIESELVOERTUIGEN

Prestaties
De meest agressieve voorgeprogrammeerde diesel afstemming. Goed voor dagelijks gebruik, racen of zuinigheid, maar niet aanbevolen voor enig type slepen.

Straat
Minder vermogen dan Prestaties. Gematigde winst ten opzichte van de standaard, veilig voor licht slepen, minder dan 2250 kg.

Slepen
Moet worden gebruikt bij het slepen van een aanzienlijke lading. Het schakelen is gericht op slepen.

Alleen Trans
Voor zware ladingen. Motor en boost blijven standaard. Alleen Trans afstemming.

Jake Brake
Uitlaatrem om het remmen op de motor te verhogen tijdens het uitrollen. Verlaagt de remtemperaturen.

Vergrendeld bij CT
Houdt de koppelomvormer vergrendeld tijdens het afremmen om te helpen bij het remmen op de motor.

Vergrendelen in 1-2-3
Vergrendelt de koppelomvormer in de 1e, 2e en 3e versnelling.

OPMERKING: Aanpasbare opties variëren voor elk voertuig en zijn niet beschikbaar op alle voertuigen

DIESEL- & BENZINEVOERTUIGOPTIES

EGR verwijderen
Verwijdert het controlelampje van het mechanisch verwijderen van de EGR.

Asverhouding
Stelt de asverhouding in om schakelpatronen/snelheidsmeter te corrigeren. (Niet beschikbaar op alle voertuigen)

Bandmaat
Stelt de bandenmaat in om schakelpatronen/snelheidsmeter te corrigeren. (Niet beschikbaar op alle voertuigen)

Stationair toerental
Stelt het stationair toerental in RPM in.

Tractiecontrole
Aan/Uit instelling schakelt de tractiecontrole uit zonder de TCS-knop te gebruiken.

WOT Shift
Verhoog of verlaag de WOT-schakelpunten van elke versnelling individueel per MPH.

Schakeldruk
% verandering in transmissiedruk tijdens het schakelen. (+ = Steviger, - = Zachter)

SPECIFIEKE OPTIES VOOR BENZINEVOERTUIGEN

Type afstemming
De prestaties verschillen per octaangehalte dat u selecteert. Een hoger octaangehalte zorgt voor een grotere prestatieverhoging. 93 octaangehalte zou de hoogste stijging zijn.

Afstemming slepen
Pas de op octaangehalte gebaseerde afstemmingen aan om meer te focussen op slepen dan op prestaties.

Zuinige afstemming
Past de op octaangehalte gebaseerde afstemmingen aan om meer te focussen op zuinigheid dan op prestaties.

Achterste O2's
Schakelt de achterste O²s uit en elimineert de CEL die wordt veroorzaakt door het verwijderen van de achterste O².

Globale vonk
Voeg timing toe aan of verwijder timing uit het hele RPM-bereik.

Vonk per RPM
Voeg timing toe aan of verwijder timing per RPM-bereik. (0-2000) (2000-4000) (4000-8000)

WOT Brandstof
Voeg brandstof toe of verwijder brandstof bij wijd open gasklephuis. (WOT)

Brandstofinjectoren
Hiermee kunt u zich aanpassen aan injectoren van verschillende groottes. (Niet beschikbaar op alle voertuigen)

CMCV verwijderen
Werkt de afstemming bij om de CMCV/IMRC-verwijderingsplatenmodificatie te verwerken.

Ventilatorregeling
Verlaagt de temperatuur waarop de ventilator aangaat.

Toerenbegrenzer Drive
Stelt de toerenbegrenzer in RPM in tijdens het rijden.

Toerenbegrenzer Neutraal
Stelt de toerenbegrenzer in RPM in in de neutrale stand.

Snelheidslimiet
Verwijder, verhoog of verlaag de snelheidsbegrenzer van het voertuig. (AKA Gouverneur)

(407) 774-2447

www.sctflash.com
