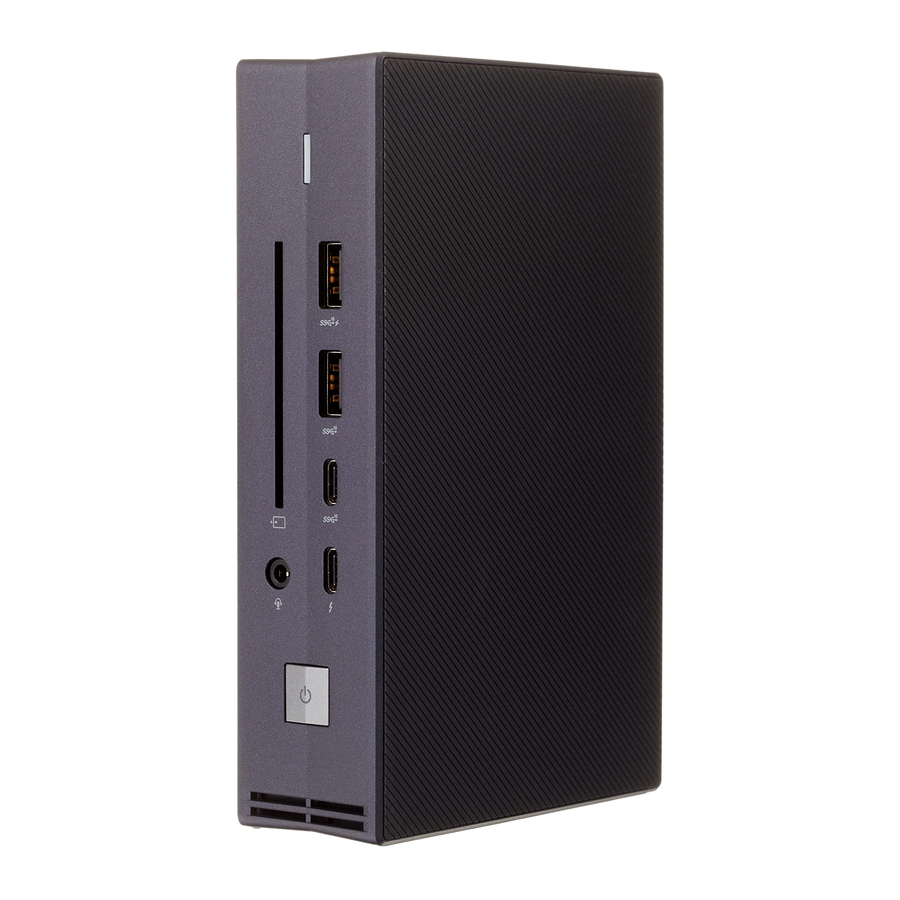

Asus SimPro Dock 2 handleiding
Inhoud
Informatie over de voedingsadapter
- Ingangsspanning: 100-240Vac
- Ingangsfrequentie: 50-60Hz
- Nominale uitgangsstroom: 9A max. (180W)
- Nominale uitgangsspanning: 20V

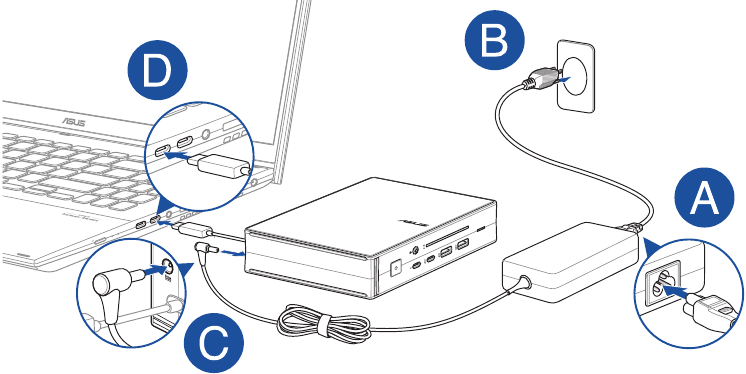

Volg de stappen om uw product te gebruiken
- Sluit het AC-stroomkabel aan op de AC/DC-adapter.
- Steek de AC-stroomadapter in een 100V~240V-voedingsbron.
- Sluit de DC-stroomconnector aan op de stroomingang (DC) van uw SimPro Dock 2.
- Sluit de USB Type-C/Thunderbolt 3-kabel aan op uw notebook-pc. (Ondersteunde uitgang: 5V/3A, 9V/3A, 15V/3A, 20V/4.8A)
- Ga naar https://www.asus.com/Laptops/Accessories/All-series/ASUSSimPro-Dock-2/HelpDesk_BIOS/ om de nieuwste SimPro Dock 2 Tool en firmware te downloaden en te installeren op uw notebook-pc voordat u uw SimPro Dock 2 voor het eerst gebruikt.
Inhoud van de verpakking
- SimPro Dock 2 x 1
- 180W-adapter x 1
- Gebruikershandleiding x 1
- Garantiekaart x 1

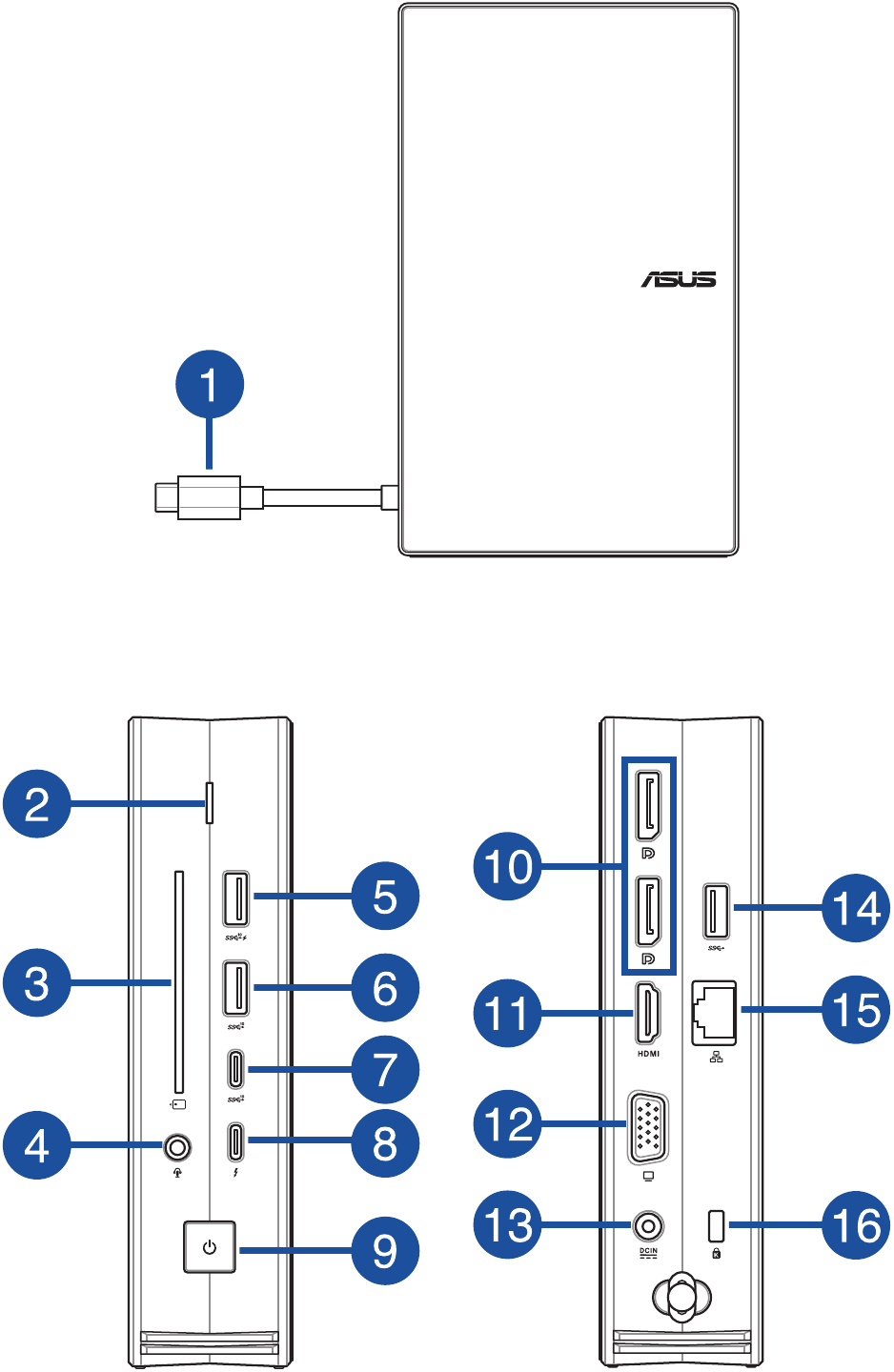

Hardware-interface
- USB Type-C/Thunderbolt 3-kabel
- Docking power indicator
- Smartcardlezer
- Hoofdtelefoon/Headset-aansluiting
- USB 3.2 Gen 2-poort met USB Charger+
- USB 3.2 Gen 2-poort
- USB 3.2 Gen 2 Type-C-poort
- Thunderbolt 3-poort
- Aan/uit-knop/Statusindicator notebook-pc
- DisplayPort
- HDMI 2.0-poort
- VGA-poort
- Stroomingang (DC)
- USB 3.2 Gen 1-poort
- LAN-poort
- Kensington-beveiligingsslot
OPMERKING:
- De ondersteuning van de voeding en de externe weergave varieert per notebook-pc-model. Bezoek de ASUS-website voor de compatibiliteitslijst.
- Sluit de SimPro Dock 2 aan op uw notebook-pc voor gelijktijdige status-LED-indicatie, aan/uit via de aan/uit-knop en stroomtoevoer (max. 120 W). Ondersteunde functies variëren per notebook-pc-model. Bezoek de ASUS-website voor de compatibiliteitslijst.
- Gebruik alleen de meegeleverde voedingsadapter om de batterij op te laden en uw notebook-pc van stroom te voorzien.
- Om alle functies van de SimPro Dock 2 te gebruiken, moet uw notebook-pc Intel Thunderbolt-technologie ondersteunen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Asus SimPro Dock 2 handleiding
