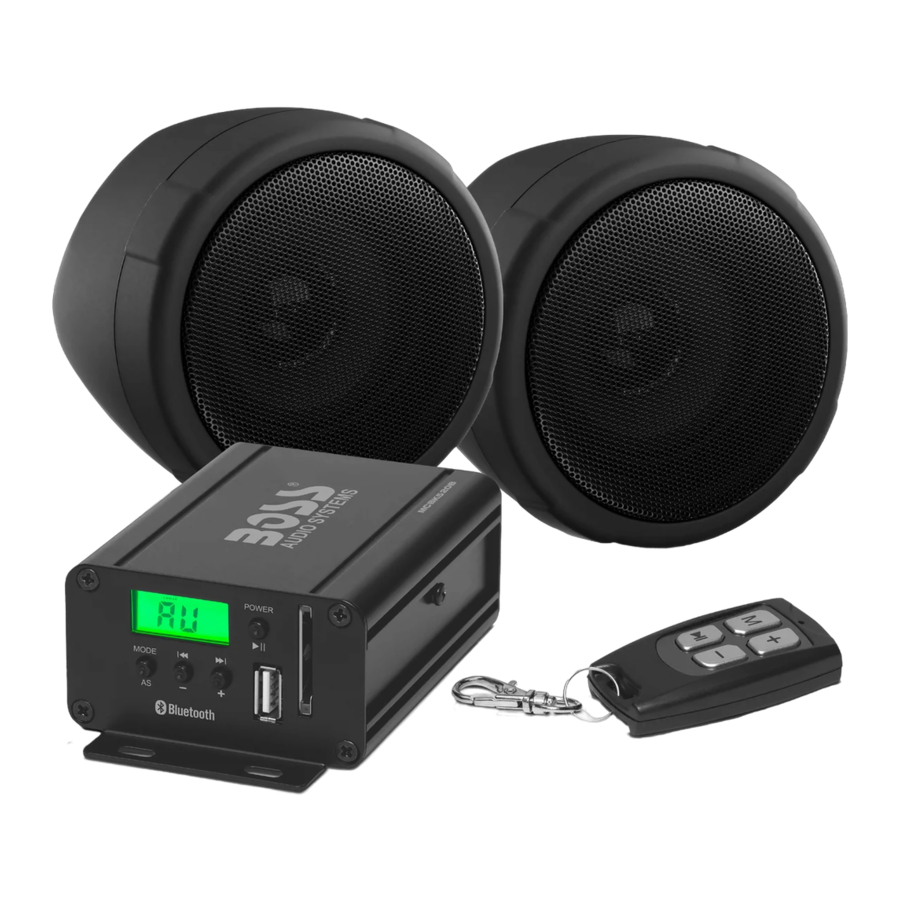

Boss Audio Systems MCBK520B Handleiding

Functies

• Weerbestendige luidsprekers
• FM-tuner
• USB/SD Auto-inschakelen en Auto-afspeelfunctie*
• USB-poort: tot 32 GB flashstations ondersteund*
• SD-poort: tot 32 GB kaart ondersteund
• Afstandsbediening
• 3,5 mm AUX-ingang
• Bluetooth audiostreaming

* Het systeem schakelt automatisch in en speelt automatisch muziek af wanneer een USB/SD-apparaat in de USB/SD-poort wordt geplaatst in de OFF-modus.
* USB-poort ondersteunt geen opladen

Inhoud

Versterker 1 PC
Hoogwaardige, weerbestendige luidsprekers 2 STUKS
Montageschroeven voor versterker 4 STUKS
Montagehardware 2 STUKS
Rubber montage-shims 4 STUKS
Montagehardware voor versterker 8 STUKS
Zekering 1 PC
Afstandsbediening 1 PC
Batterij voor afstandsbediening 1 PC
Gebruikershandleiding 1 PC

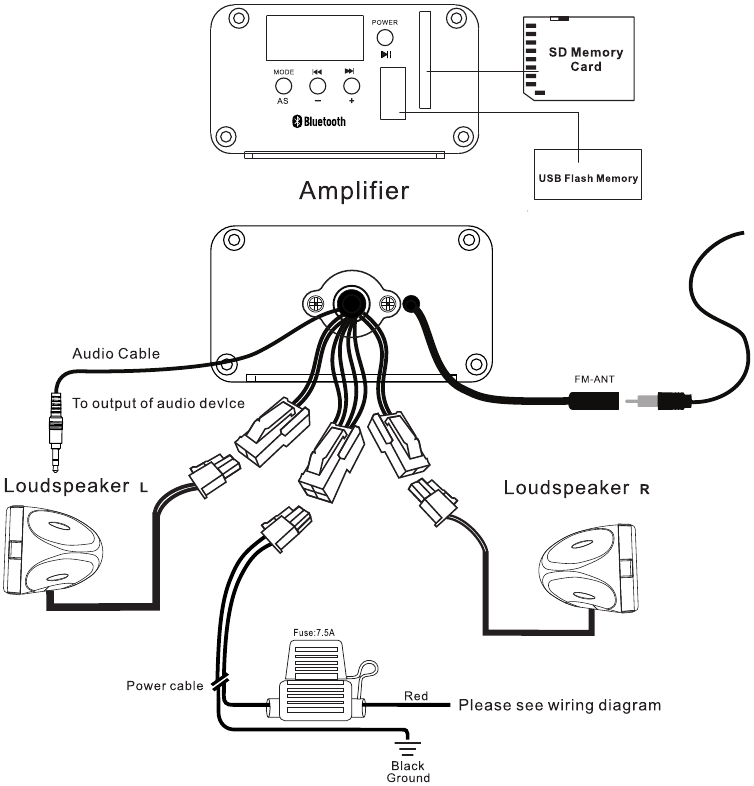

Aansluitschema

Montage van versterker en luidspreker

Installatieherinnering
De componenten en bedrading mogen niet rond bewegende delen worden geïnstalleerd, houd ze uit de buurt van ontstekingsonderdelen, brandstofleidingen of hete uitlaatgassen.
Luidsprekers mogen niet worden geïnstalleerd waar ze veiligheidsvoorzieningen op het voertuig kunnen belemmeren (d.w.z. lichten, claxons, remhendels, enz...)

Bedieningsinstructie

Eerste keer dat u het systeem gebruikt

Sluit de luidsprekerconnectoren en FM-ANT-connector aan op de versterkerconnectoren volgens het aansluitschema.
Sluit de voedingskabel aan op een 12VDC-voeding.*
*Opmerking: Het systeem zal de laatste werkmodus direct terughalen en openen.

Het systeem in-/uitschakelen

Door de knop POWER op het voorpaneel langer dan 2 seconden ingedrukt te houden, wordt het systeem ingeschakeld en is het klaar voor gebruik*
Door de knop POWER opnieuw langer dan 2 seconden ingedrukt te houden, wordt het systeem uitgeschakeld.
*Opmerking: Het systeem onthoudt en herinnert zich de laatste status van de werkmodus (FM-radio/BT/USB/SD/AUX)

Automatisch uitschakelen om energie te besparen

In de USB/SD/AUX/BT-modi wordt het systeem automatisch uitgeschakeld om energie te besparen als er langer dan 10 minuten geen signaal binnenkomt.
Het systeem wordt bijvoorbeeld automatisch uitgeschakeld als er geen AUX-signaal is, BT niet is verbonden of BT wel is verbonden maar er geen audiosignaal wordt overgedragen, of USB/SD langer dan 10 minuten is gepauzeerd.

Een werkmodus selecteren

Door op de knop MODE op het voorpaneel te drukken, kan de modus worden gewijzigd van de ene naar de andere (FM-radio/BT/USB/SD/AUX) en kan een van de gewenste modi worden geselecteerd.
Opmerking: USB- en SD-modi zijn alleen actief als er een apparaat is aangesloten op de USB-poort/SD-sleuf.

Volume regelen

Door de knop + of - in alle modi langer dan 2 seconden ingedrukt te houden, is het systeem klaar voor de volumeregeling met een bereik van 0-30 dat op het scherm wordt weergegeven. Pas het aan uw gewenste instelling aan zonder audiovervorming.

Opmerking: De woorden VOL worden weergegeven op het LCD-scherm tijdens het aanpassen van het volume.

USB/SD MP3/WMA Automatisch afspelen functie
Het systeem speelt automatisch nummers in Mp3/WMA-formaat af wanneer een USB-flashgeheugen/SD-kaart in de USD-poort/SD-sleuf op het voorpaneel wordt geplaatst, in elke status, inclusief de OFF-modus.

1. Druk op de knop om het vorige of volgende nummer te selecteren.

2. Door op de knop te drukken, wordt het afspelen van de muziek gepauzeerd en wordt het uitgeschakeld door er nogmaals op te drukken.

3. Druk in de USB/SD-modus langer dan 2 seconden op de knop MODE om EQ te openen. Door vervolgens kort op MODE te drukken, kan E1(FLAT)-E2(CLASSIC)-E3(POP M)-E4(ROCK M)-EOF(EQ OFF) worden geselecteerd.


FM-radiowerking

1. Druk op de knop MODE op het voorpaneel om de FM-radiomodus te selecteren.
2. Druk in de FM-modus langer dan 2 seconden op de knop MODE/AS om de FM auto-scan- en auto-opslagmodus te openen.
   Het systeem scant automatisch FM-radiostations en slaat ze vervolgens één voor één op totdat er 20 klaar zijn.
   Druk na het opslaan op om POI, P02... te selecteren tot het station dat je leuk vindt

3. Druk in de FM-modus op de knop POWER om de uitvoer van het systeem te dempen en laat deze los door nogmaals op de knop POWER te drukken.


AUX-moduswerking

1. Druk op de knop MODE om de AUX-moduswerking te selecteren.
2. Speel muziek af op een audioapparaat dat is aangesloten op de 3,5 mm-ingang van het systeem.
3. Pas de knop +1- aan voor volumeregeling.
4. Druk in de AUX-modus op de knop POWER om de uitvoer van het systeem te dempen en laat deze los door nogmaals op de knop te drukken.


Bluetooth

Een Bluetooth-apparaat koppelen met het systeem
Druk op de knop MODE op het systeem en selecteer de BT-modus, het LCD-scherm toont bt zoals hieronder. Als bt op het scherm knippert, betekent dit dat het systeem klaar is om te worden gekoppeld.
Om te koppelen en verbinden, zoek naar Boss Audio MCBK520B op uw mobiele apparaat
Het systeem stopt met knipperen na succesvolle koppeling.

Opmerking: Om de Bluetooth-technologie goed te laten werken, moeten de twee apparaten dicht bij elkaar staan; niet meer dan 25 voet afstand wordt aanbevolen. Zorg ervoor dat u zich in de buurt van uw Bluetooth-apparaat bevindt wanneer u probeert uw Bluetooth-apparaat ermee te koppelen.

Muziek afspelen via de systeembediening in de BT-modus
Activeer de muziekspeler op uw gekoppelde Bluetooth-apparaat, door op de knoppen van het systeem te drukken, kunt u het gekoppelde apparaat bedienen: afspelen/pauzeren/vorige nummer/volgende nummer in de BT-verbonden modus.

Een Bluetooth-apparaat handmatig ontkoppelen in het systeem
Zodra de Bluetooth-apparaten zijn gekoppeld, blijven de verbindingen echter bestaan totdat ze handmatig worden verbroken. Druk in de BT-verbonden modus langer dan 2 seconden op de knop MODE, het LCD-scherm toont PA, dit betekent dat het systeem en het Bluetooth-apparaat handmatig zijn ontkoppeld.

Afstandsbediening

De afstandsbediening kan de plaats innemen van de 4 dezelfde knoppen op de hoofdeenheid
Functiediagram van de afstandsbediening

Opmerking: Afstand afstandsbediening: 8-10 meter (open ruimte)

LCD-scherm

Specificaties

BOSS AudioSystems
3451 Lunar Court
Oxnard, CA93030
www.bossaudio.com
1 805.322.8794
Technische ondersteuning: www.bossaudio.com/support/technical-support
