Pylontech US2000, US3000, US5000 handleiding

Belangrijke veiligheidsaanwijzingen

(Lees dit voordat u verdergaat)
Voordat u apparatuur aansluit:

• Er mag slechts één batterij tegelijk worden opgeladen — isoleer deze van andere batterijen.
• Sluit tijdens dit proces geen korte DC-kabels (oranje en zwart), omvormercommunicatiekabels, verbindingskabels of lange DC-kabels aan.
• Gebruik een schone werkbankopstelling met alleen de voeding van de werkbank en de Pylontech-batterij.
• Raadpleeg de handleiding van de fabrikant voor gedetailleerde bedieningsinstructies.

Vereiste apparatuur

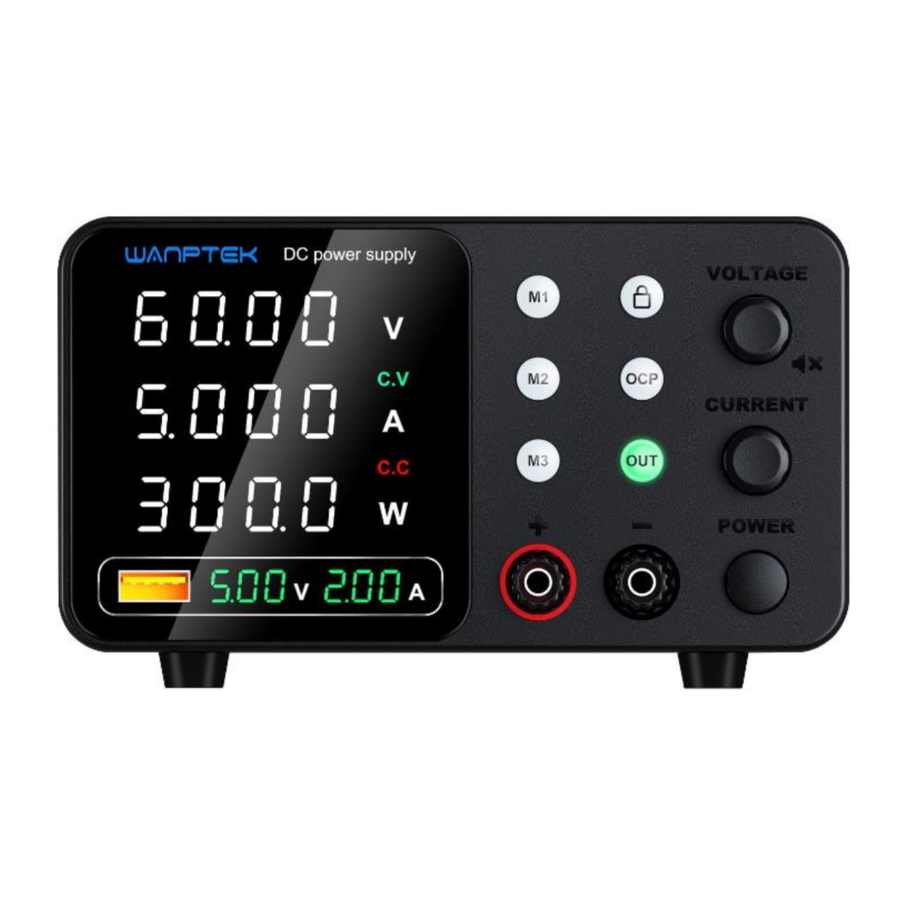

• Voeding van de werkbank (geschikt voor het instellen van een constante spanning van 52,5 V en stroomregeling)
• Oplaadkabels met veilige connectoren
• Pylontech US2000/US3000/US5000 batterij
• Optioneel: USB- of wifi-diagnosekit van www.servtec.co.uk

Stapsgewijze oplaadprocedure

1. De voeding instellen (voordat de batterij wordt aangesloten)
   • Stel de uitgangsspanning in op 52,5 V.
   • Stel de initiële stroombegrenzing in op 5 A.
   • Zorg ervoor dat de uitgang uit staat (of fysiek is losgekoppeld) tot u klaar bent.
2. De batterij voorbereiden
   • Plaats de batterij in een veilige, goed geventileerde ruimte.
   • Zorg ervoor dat de tuimelschakelaar (hoofdstroomschakelaar) op de batterij AAN staat.
   • Druk niet op de rode SW-knop — de batterij wordt automatisch geactiveerd wanneer er DC-spanning wordt aangelegd.
3. Aansluiten en beginnen met opladen – Fase 1
   • Zet de uitgang van de voeding aan (of sluit de kabels aan).
   • Sluit de uitgang van de voeding van de werkbank aan op de DC-aansluitingen van de batterij.
   • De batterij wordt automatisch geactiveerd en begint met opladen. De SOC-leds beginnen te knipperen om aan te geven dat ze worden opgeladen.
   • Laad op met 52,5 V/5 A totdat de stroom daalt tot 0 A
4. Pauzeren en laten bezinken
   • Zet de uitgang van de voeding uit.
   • Wacht 2 uur zodat de interne celspanningen kunnen bezinken en egaliseren.
   • Optioneel: gebruik onze USB- of wifi-diagnosekit om tijdens deze periode de spanningen van afzonderlijke cellen en gezondheidsgegevens te controleren.
5. Fase 2
   • Sluit de voeding opnieuw aan of schakel deze in.
   • Stel de stroombegrenzing in op 2 A, houd de spanning op 52,5 V.
   • Laad op totdat de stroom daalt tot 0 A.
   • Wacht 1 uur zodat de interne celspanningen kunnen bezinken en egaliseren.
6. Laatste aanvulling – Fase 3 & passieve balans.
   • Herhaal het proces nog een keer:
     • Stel de stroom in op 0,5 A, houd de spanning op 52,5 V.
     • Laad op totdat de stroom stabiliseert in de buurt van nul (meestal <50–80 mA).
     • Dit zorgt ervoor dat de interne passieve balancering eventuele laatste celverschillen egaliseert.
     • Wanneer de leds uitgaan, zou de batterij op 100% SOC moeten staan, of er heel dichtbij. U kunt de batterij op uw omvormer aansluiten om de SOC te controleren of een diagnosekabel en batterijweergavesoftware gebruiken.

Bewaking en diagnose

• U kunt het volgende bewaken:
  • Celspanningen
  • Aantal cycli
  • Gezondheidsgegevens van de batterij
  • Temperatuur
  • Laad-/ontlaadlimieten

Gebruik gewoon een van onze USB- of wifi-diagnosekits, verkrijgbaar bij: www.servtec.co.uk
