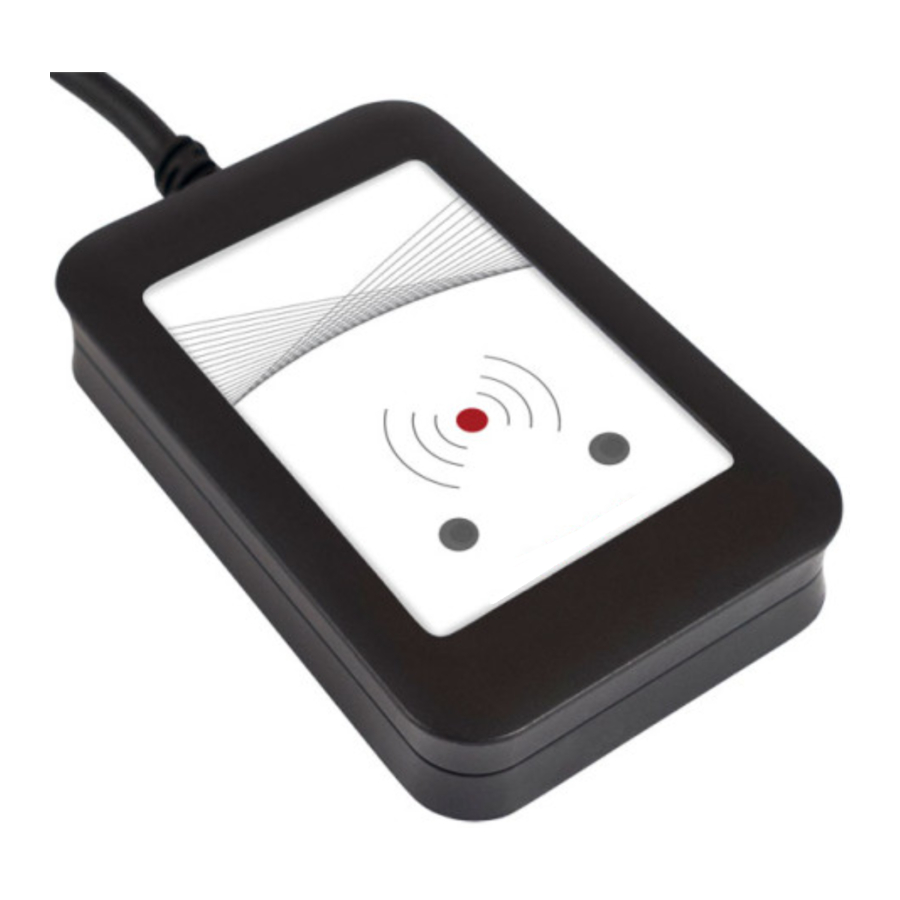

Elatec TWN4 handleiding

INTRODUCTIE

OVER DEZE HANDLEIDING

Deze gebruikershandleiding is bedoeld voor de gebruiker en maakt een veilige en adequate behandeling van het product mogelijk. Het geeft een algemeen overzicht, evenals belangrijke technische gegevens en veiligheidsinformatie over het product. Voordat de gebruiker het product gebruikt, dient hij de inhoud van deze gebruikershandleiding te lezen en te begrijpen.

Voor een beter begrip en leesbaarheid kan deze gebruikershandleiding voorbeeldige afbeeldingen, tekeningen en andere illustraties bevatten. Afhankelijk van uw productconfiguratie kunnen deze afbeeldingen afwijken van het daadwerkelijke ontwerp van uw product.

De originele versie van deze gebruikershandleiding is in het Engels geschreven. Wanneer de gebruikershandleiding in een andere taal beschikbaar is, wordt deze alleen voor informatieve doeleinden beschouwd als een vertaling van het originele document. In geval van discrepantie prevaleert de originele versie in het Engels.

LEVERINGSOMVANG

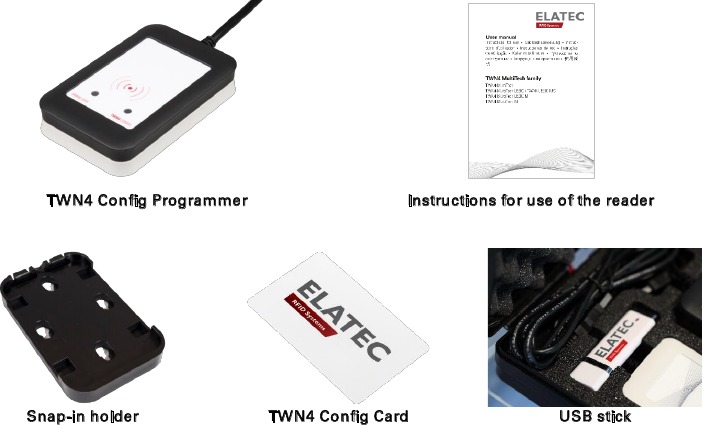

De TWN4 Config Programmer kit wordt geleverd in een handige hardshell koffer met de volgende componenten:

Onderdeelnr.: T4CK-FB7CCF

Raadpleeg uw leveringsbon, de ELATEC-website of neem contact op met ELATEC voor meer informatie over de geleverde componenten en accessoires.

ELATEC ONDERSTEUNING

In geval van technische vragen of productstoringen verwijzen wij u naar de ELATEC-website (www.elatec.com) of neem contact op met de technische ondersteuning van ELATEC via support-rfid@elatec.com.

Als u vragen heeft over uw productbestelling, neem dan contact op met uw vertegenwoordiger of de ELATEC-klantenservice via info-rfid@elatec.com.

BEOOGD GEBRUIK

De TWN4 CONFIG Programmer kit bevat een RFID-reader, speciale contactloze configuratiekaarten (TWN4 Config Cards) en een app. Projectspecifieke readerinstellingen worden geconfigureerd in de app en vervolgens gecodeerd op een TWN4 Config Card. Wanneer de geprogrammeerde Config Card over een reader wordt geveegd, neemt deze de nieuwe instellingen over.

Terwijl de RFID-readers van de TWN4-familie inherent meer dan 60 RFID-technologieën van lage (125 kHz) en hoge (13,56 MHz) frequentiebanden ondersteunen, configureert de TWN4 Config Card een apparaat om slechts bepaalde technologieën of frequenties te lezen. Het grootste voordeel is dat het ook kan worden gebruikt om grote aantallen proximity-readers via een air interface te (her)programmeren zonder het apparaat te demonteren of op een computer aan te sluiten. Dit vermindert aanzienlijk de configuratie-inspanning die nodig is voor grootschalige projecten.

Het product is bedoeld voor gebruik binnenshuis en mag niet buitenshuis worden gebruikt.

Elk ander gebruik dan het beoogde gebruik dat in dit hoofdstuk wordt beschreven, evenals het niet naleven van de veiligheidsinformatie in dit document, wordt beschouwd als oneigenlijk gebruik. ELATEC sluit elke aansprakelijkheid uit in geval van oneigenlijk gebruik of een defecte productinstallatie.

VEILIGHEIDSINFORMATIE

Transport en opslag

• Neem zorgvuldig de transport- en opslagvoorwaarden in acht die worden beschreven op de productverpakking of andere relevante productdocumenten (bijv. gegevensbladen).

Uitpakken en installatie

• Voordat u de kit uitpakt en ermee gaat werken, moeten deze gebruikershandleiding en alle relevante installatie-instructies zorgvuldig worden gelezen en begrepen.
• De kit bevat een RFID-reader (TWN4 Config Programmer) die is uitgerust met een USB-kabel.
  • Draai of trek niet te hard aan de kabel.
  • Vervang de kabel niet en gebruik geen kabelverlenging.

ELATEC sluit elke aansprakelijkheid uit voor schade of letsel als gevolg van het gebruik van een kabelverlenging of een vervangen kabel.

Behandeling

• Afhankelijk van uw productconfiguratie kan de TWN4 Config Programmer in de kit zijn uitgerust met een of meer lichtgevende diodes (leds).
  Vermijd direct oogcontact met het knipperende of constante licht van de lichtgevende diodes.
• De componenten in de kit zijn ontworpen voor gebruik onder specifieke omstandigheden, bijvoorbeeld in een specifiek temperatuurbereik (raadpleeg de productgegevensbladen).
  Elk gebruik van de componenten onder andere omstandigheden kan de componenten beschadigen.
• Het gebruik van andere RFID-readers of readermodules in de directe omgeving van de TWN4 Config Programmer, of in combinatie met de TWN4 Config Programmer, kan de reader beschadigen of de leesprestaties ervan veranderen. Neem in geval van twijfel contact op met ELATEC voor meer informatie.
• De gebruiker is aansprakelijk voor het gebruik van reserveonderdelen of accessoires anders dan die welke door ELATEC worden verkocht of aanbevolen. ELATEC sluit elke aansprakelijkheid uit voor schade of letsel als gevolg van het gebruik van reserveonderdelen of accessoires anders dan die welke door ELATEC worden verkocht of aanbevolen.
• Net als de meeste elektronische apparaten genereren RFID-systemen elektromagnetische golven die in amplitude en frequentie kunnen variëren. Het is algemeen bekend en aanvaard dat sommige RFID-apparaten mogelijk storingen kunnen veroorzaken bij persoonlijke medische apparaten, zoals pacemakers of gehoorapparaten.
  De TWN4 Config Programmer in de kit voldoet aan de algemene radio- en EMC-eisen. Gebruikers met een pacemaker of een ander medisch apparaat dienen de kit echter voorzichtig te gebruiken en de informatie van de fabrikant van hun medische apparaten te raadplegen voordat ze de kit gebruiken.

Onderhoud en reiniging

• Alle reparatie- of onderhoudswerkzaamheden mogen alleen worden uitgevoerd door getraind en gekwalificeerd personeel.
• Probeer niet zelf reparaties of onderhoudswerkzaamheden aan de TWN4 Config Programmer uit te voeren. Sta geen reparaties of onderhoudswerkzaamheden aan de TWN4 Config Programmer toe door een ongekwalificeerde of onbevoegde derde partij.
• De kit heeft geen speciale reiniging nodig. De componenten van de kit kunnen echter voorzichtig worden schoongemaakt met een zachte, droge doek en een niet-agressief of niet-gehalogeneerd reinigingsmiddel, uitsluitend op het buitenoppervlak (bijv. readerbehuizing, koffer).
  Zorg ervoor dat de gebruikte doek en het reinigingsmiddel de componenten (bijv. label(s)) niet beschadigen.

Productwijzigingen

• De kit is ontworpen en vervaardigd zoals gedefinieerd door ELATEC.
  Elke productwijziging zonder voorafgaande schriftelijke toestemming van ELATEC is verboden en wordt beschouwd als oneigenlijk gebruik.

Neem contact op met de ELATEC-ondersteuning als u twijfelt over een onderdeel van de bovenstaande veiligheidsinformatie.
Het niet naleven van de veiligheidsinformatie in dit document wordt beschouwd als oneigenlijk gebruik. ELATEC sluit elke aansprakelijkheid uit in geval van oneigenlijk gebruik of een defecte productinstallatie.

TECHNISCHE GEGEVENS

TECHNISCHE SPECIFICATIES
Raadpleeg de technische documentatie (bijv. gegevensbladen) van de RFID-reader en andere componenten in de TWN4 Config Programmer kit voor gedetailleerde informatie over de specifieke componenten.

Alle gegevensbladen en gebruikershandleidingen zijn beschikbaar op de ELATEC-website op de volgende adressen:
www.elatec.me/technical-documentation

Neem contact op met ELATEC voor meer informatie of verdere technische documentatie.

WERKEN MET DE TWN4 CONFIG PROGRAMMER KIT

EEN READER PROGRAMMEREN OM CONFIGURATIEKAARTEN TE ACCEPTEREN

TWN4 Config Cards kunnen alleen worden gebruikt met RFID-lezers van de TWN4-productfamilie die compatibel zijn met firmwareversie 3.04 of hoger. De firmwareversie die op uw reader is geïnstalleerd, wordt weergegeven op het productlabel, onder de modelnaam (zie afb. 1).

Fig. 1 - FW-versie 4.64 weergegeven op een readerlabel

De ELATEC RFID-lezers waarvan de firmwareversie ouder is dan 3.04, kunnen TWN4 Config Cards niet begrijpen en moeten eerst als volgt worden geüpgraded:

1. Sluit uw RFID-lezer aan op uw pc en open de AppBlaster-tool. Het AppBlaster-hoofdvenster verschijnt.

   Fig. 2

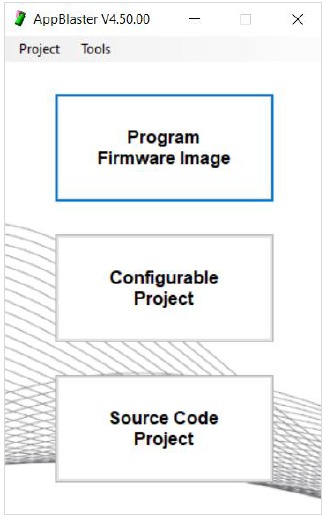

2. Klik op "Program Firmware Image" (Firmware-image programmeren) en vervolgens op "Select Image" (Selecteer image).

   Fig. 3

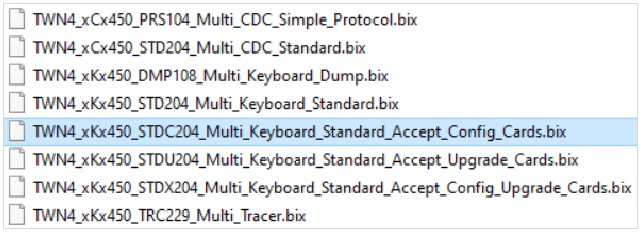

3. Selecteer in de map "Firmware" het bestand (BIX-formaat) waarvan de naam eindigt op "Standard_Accept_Config_Cards" en klik op "Open".

   Fig. 4 - Voorbeeld met TWN4DevPack450
4. Klik ten slotte op "Program Image" (Image programmeren) om de firmware naar de reader te uploaden.

   Fig. 5

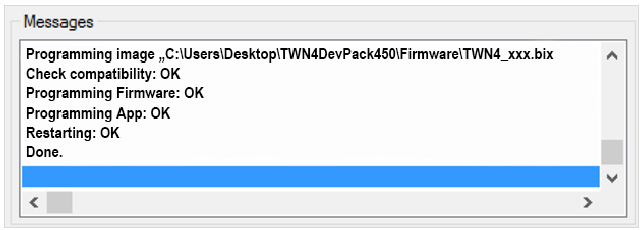

   Zodra de firmware is geüpload, verschijnt er een melding in het venster "Messages" (Berichten) die bevestigt dat het uploaden is voltooid.

   Fig. 6 - Uploadbevestiging (voorbeeld)

TWN4 CONFIG CARDS MAKEN

Raadpleeg de instructievideo's op de USB-stick van de TWN4 Config Programmer kit voor een korte inleiding tot de TWN4 Config Card-configuratie.

Voordat u een TWN4 Config Card maakt, is het noodzakelijk om uw RFID-lezer in te schakelen om dergelijke configuratiekaarten te accepteren. Ga hiervoor als volgt te werk:

1. Sluit uw reader aan op een pc en start de AppBlaster-tool.

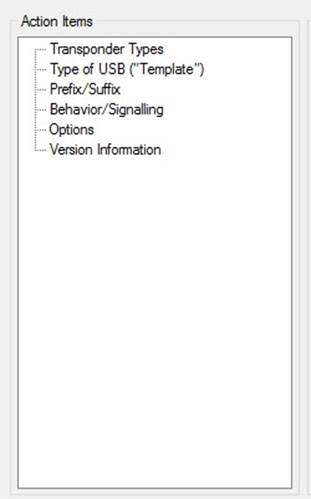

2. Klik op "Behavior/Signaling" (Gedrag/Signalering) in het venster "Action Items" (Actie-items).

   Fig. 7

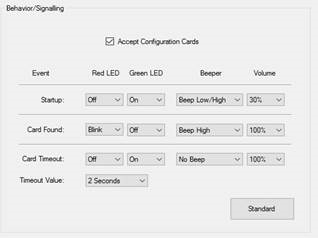

3. Schakel het selectievakje "Accept Configuration Cards" (Configuratiekaarten accepteren) in, indien van toepassing.

   Fig. 8

De instelling wordt opgeslagen in de TWN4 Config Card en toegepast op elke TWN4-lezer tijdens de programmering.

Zodra uw reader is ingeschakeld om configuratiekaarten te accepteren, gaat u als volgt te werk om TWN4 Config Cards te maken met de AppBlaster-tool:

1. Sluit de TWN4 Config Programmer aan op een pc.
   De knoppen "Create Config Card" (Config Card maken) en "Read Card Info" (Kaartinfo lezen) verschijnen.

   Fig. 9
2. Plaats een blanco of eerder gebruikte TWN4 Config Card op de TWN4 Config Programmer en klik op "Create Config Card" (Config Card maken).
   De firmware-image wordt gemaakt en het venster "Performing Action" (Actie uitvoeren) verschijnt.

   Fig. 10
   Het maken van de TWN4 Config Card mislukt en wordt geannuleerd als de kaart niet op de TWN4 Config Programmer is geplaatst voordat de statusbalk verdwijnt.
   Als de aangeboden TWN4 Config Card eerder is gebruikt en al andere instellingen bevat, wordt een tweede venster "Messages" (Berichten) geopend waarin de gebruiker wordt gevraagd om het overschrijven van de eerdere instellingen te bevestigen.
3. Klik op "OK" om de instellingen op de TWN4 Config Card te overschrijven.

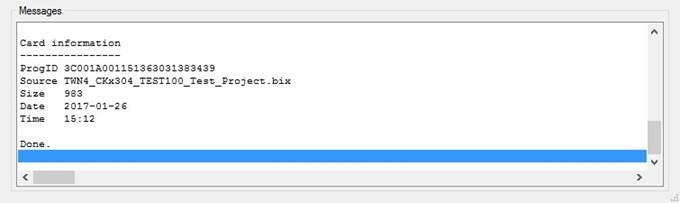

   Zodra de TWN4 Config Card is gemaakt, worden de status "Done" (Gereed) en de kaartinformatie weergegeven in het venster "Messages" (Berichten).

   Fig. 11

TWN4 CONFIG CARDS LEZEN

Ga als volgt te werk om een TWN4 Config Card te lezen:

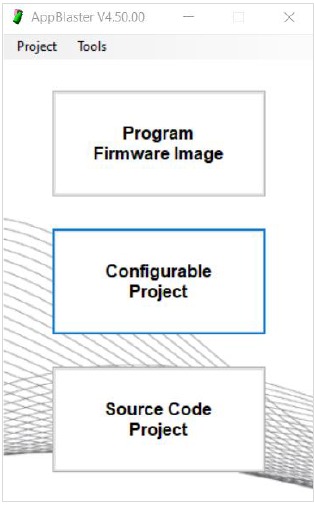

1. Open de AppBlaster-tool en klik op "Configurable Project" (Configureerbaar project).

   Fig. 12
2. Sluit de TWN4 Config Programmer aan op een pc.
   De knoppen "Create Config Card" (Config Card maken) en "Read Card Info" (Kaartinfo lezen) verschijnen (Fig. 13)

   Fig. 13
   en het bericht "TWN4 Card Programmer connected." (TWN4 Card Programmer aangesloten) wordt weergegeven in het venster "Messages" (Berichten) (Fig. 14).

   Fig. 14
3. Plaats een TWN4 Config Card op de TWN4 Config Programmer en klik op "Read Card Info" (Kaartinfo lezen). Er verschijnt een voortgangsbalk in het venster "Performing Action" (Actie uitvoeren) (zie Fig. 10). Zodra de TWN4 Config Programmer klaar is met het lezen van de TWN4 Config Card, wordt de kaartinformatie weergegeven in het venster "Messages" (Berichten) (zie Fig. 11).

Als alternatief kunt u ook een TWN4 Config Card lezen met behulp van de "Tracer"-firmware die beschikbaar is in uw DevPack. Om dit te doen, uploadt u de firmware-image waarvan de naam eindigt op "Tracer" in de map "Firmware" van uw DevPack, zoals beschreven in "EEN READER PROGRAMMEREN OM CONFIGURATIEKAARTEN TE ACCEPTEREN".

TWN4 CONFIG CARDS GEBRUIKEN

1. Zorg ervoor dat uw TWN4-lezer is ingeschakeld en in de "Ready"-status (groene led brandt).
2. Plaats een TWN4 Config Card over de reader.
3. Verwijder de TWN4 Config Card wanneer de reader een akoestisch signaal geeft (3 pieptonen: hoog, laag, hoog). De herstart van de reader begint en de groene led gaat uit. Zodra de groene led weer aangaat, is de reader klaar voor gebruik.
4. Test de reader met een voorbeeldkaart.
