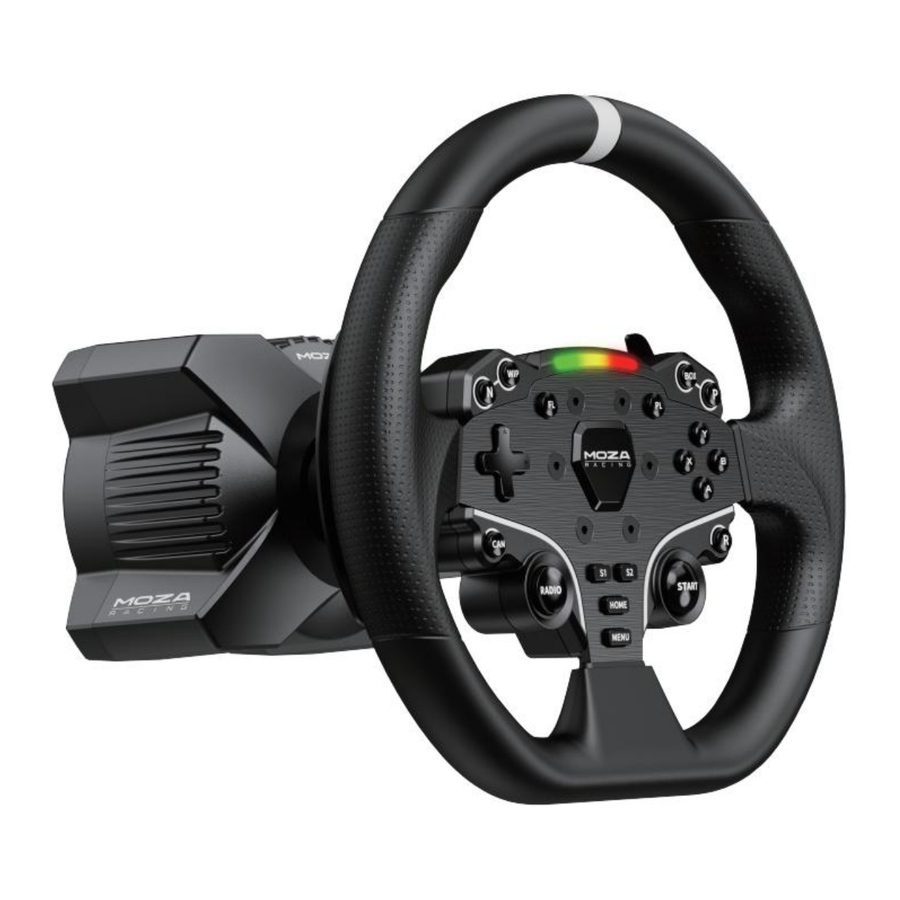

Moza RACING R3 Handleiding

Inhoud

R3 WIELBASIS

Lees de volgende instructies zorgvuldig door voordat u het apparaat voor het eerst gebruikt en bewaar deze gebruikershandleiding voor toekomstig gebruik. Besteed bijzondere aandacht aan de veiligheidsinstructies. Als u vragen of opmerkingen heeft over het apparaat, bezoek dan onze klantenservicepagina: www.alza.cz/EN/kontakt.

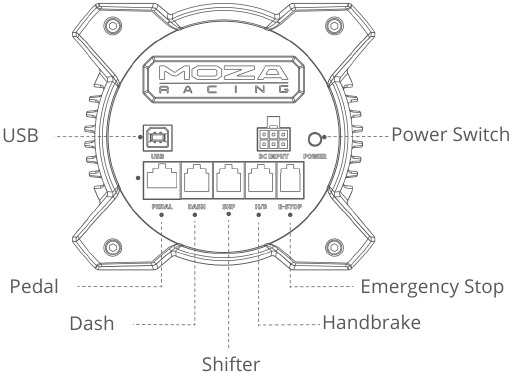

Aansluitpoorten

Aansluitpoorten

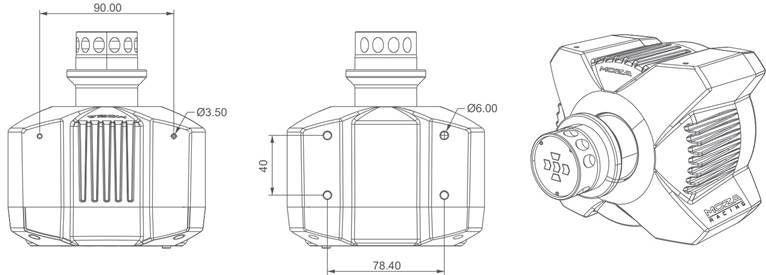

Afmetingen

Afmetingen

Aansluitgids

  • Bevestig de basis aan de rigbevestiging met behulp van 2 of 4 schroefgaten aan de onderkant.
  • Sluit zowel de voeding als de USB-kabel aan op de bijbehorende poorten aan de achterkant van de R3-basis. Sluit vervolgens de USB-kabel aan op een beschikbare poort op uw pc.
  • Druk kort op de aan/uit-knop aan de achterkant van de R3-basis om deze in te schakelen.
  • Download de nieuwste versie van Moza Pit House via het helpcentrum op de Moza Racing-website (www.mozaracing.com)
  • Bezoek onze officiële website voor meer informatie en instructievideo's.

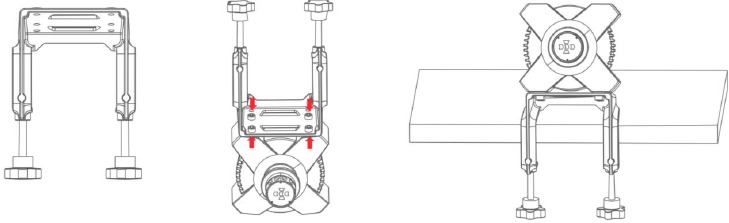

Installatiehandleiding bureauklem

Bevestig de basis aan de klem met behulp van de 4 montagegaten aan de onderkant van de basis. Draai de klem stevig aan het bureau vast om beweging tijdens gebruik te voorkomen.
Installatiehandleiding bureauklem

Voorzorgsmaatregelen

  • Stel de apparatuur niet bloot aan vloeistoffen en vocht om brand/elektrische schokken te voorkomen.
  • Het apparaat is niet geschikt voor kinderen jonger dan 6 jaar, kleine accessoires kunnen verstikkingsgevaar veroorzaken!
  • Kinderen jonger dan 13 jaar moeten worden begeleid door hun ouders.
  • Demonteer de apparatuur niet zonder toestemming van de fabrikant, anders verliest u uw garantie.
  • De apparatuur moet worden aangesloten met behulp van de door de fabriek geleverde voeding om elektrisch gevaar te voorkomen.
  • Gebruik alleen wisselstroom die wordt geleverd door een standaard stopcontact om schade aan het product te voorkomen.
  • Als u afwijkingen waarneemt, stop dan onmiddellijk met het gebruik en vraag hulp aan MOZA-functionarissen of het geautoriseerde centrum dat relevant is voor uw probleem.

waarschuwing Dit product is beperkt tot activiteiten met betrekking tot gesimuleerd autorijden, erken het verschil tussen gesimuleerde games en de realiteit om veilig rijden te garanderen.

Gebruikershandleiding mobiele app

  • Download de MOZA Racing-app uit de App Store en open deze. Tik op "Connect to the device" (Verbinden met apparaat) om te beginnen met zoeken naar de SN-code van uw apparaat.
  • Zodra u uw apparaat heeft gevonden op basis van de SN-code, klikt u op "Connect" (Verbinden).
  • Klik op "Enter the car" (Stap in de auto) om naar de instellingenpagina te gaan.
  • Op de instellingenpagina kunt u de parameters voor zowel de basis als het stuur configureren en aanpassen.

ES Lite-stuur

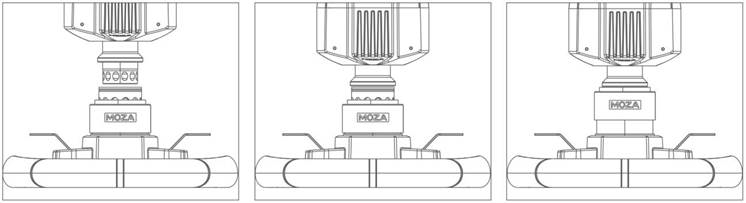

Snelkoppelingsgids

ES Lite-stuur - Snelkoppelingsgids

  • Lijn de 6 kogellagers op de QR van het stuur uit met de 6 inkepingen op de QR-bevestiging van de basis.
  • Druk de snelkoppeling op de basisbevestiging, waarbij u de lagers en inkepingen uitgelijnd houdt.
  • De snelkoppeling vergrendelt automatisch op zijn plaats, als dit niet het geval is, verwijder deze, controleer de uitlijning opnieuw en probeer het opnieuw.
  • Om het stuur te verwijderen, knijpt u met beide handen het zwarte snelkoppelingsgedeelte met het MOZA-logo naar het stuur en trekt u het stuur eruit bij

Stuurconfiguratie

Het ES Lite-stuur kan eenvoudig en snel worden ingesteld in de MOZA Pit House-software.

RPM indicator switch mode (Schakelmodus toerenteller) Select from three options: In-game RPM, Off, or Constant (Selecteer uit drie opties: In-game toerenteller, Uit of Constant)
Indicator modes (Indicatormodi) Two modes available: Mode 1 and Mode 2. Detailed descriptions appear when hovering over the option. (Twee modi beschikbaar: Modus 1 en Modus 2. Gedetailleerde beschrijvingen verschijnen wanneer u over de optie beweegt.)
RPM indicator timing (Timing toerenteller) Choose the LED activation timing: Early, Normal, Late, or Custom (to match in-game RPM precisely). (Kies de LED-activeringtijd: Vroeg, Normaal, Laat of Aangepast (om de in-game toerenteller precies aan te passen).)
Brightness (Helderheid) Adjust the brightness level of the RPM/shift LEDs. (Pas het helderheidsniveau van de RPM/schakel-LED's aan.)

SR-P Lite-racepedalen

Pedaleninstallatiegids

  • Monteer het pedaal op de voetsteun en lijn het uit met de montagegaten. Bevestig de M4×10-schroeven aan de voetsteun met een zeskantsleutel van 2,5 mm. Om de stabiliteit tijdens gebruik te garanderen, wordt aanbevolen om alle vier de schroeven voor elk pedaal correct te installeren.
  • Steek de pedaalkabel in de bijbehorende aansluitpoort. U kunt de kabelclip onder de pedaalvoet gebruiken om de bekabeling netjes te houden.
  • Sluit het ene uiteinde van de RJ45-kabel aan op de Wheel Base-poort op het pedaal en het andere uiteinde op de Pedal-poort op de wielbasis.
  • De werkstatus van het pedaal kan worden bekeken in de MOZA Pit House-software. (Als de eenheid grijs wordt weergegeven of niet reageert wanneer erop wordt gedrukt, koppelt u de basis los, sluit u MOZA Pit House, sluit u de basis opnieuw aan en opent u MOZA Pit House opnieuw.)
  • Naast het opnieuw kalibreren van het pedaal, kunt u het startpunt, het eindpunt en de afgelegde afstand van het pedaal aanpassen aan uw voorkeuren in MOZA Pit House.
    Pedaleninstallatiegids

Instructies voor het aanpassen van de pedaalafstand

Verplaats het pedaal naar links of rechts om de montagegaten uit te lijnen met de basis. Zodra ze zijn uitgelijnd, draait u de schroeven vast. Herhaal hetzelfde proces voor de gas-, rem- en koppelingspedalen.

Instructies voor het aanpassen van de hoogte van de pedaalplaat

Gebruik een zeskantsleutel van 2,5 mm om de schroeven aan de voorkant van de pedaalplaat tegen de klok in te draaien en een steeksleutel van 7 mm om de moeren aan de achterkant te verwijderen. Pas de plaathoogte aan door deze omhoog of omlaag te bewegen naar de gewenste positie. Draai vervolgens de moeren en schroeven stevig vast om de plaat op zijn plaats te bevestigen. Herhaal hetzelfde proces voor de gas-, rem- en koppelingspedalen.

Technische specificaties wielbasis

Frequency Range: 2402MHz - 2480 MHz

Bluetooth version: V5
