LG RESU10H Prime handleiding

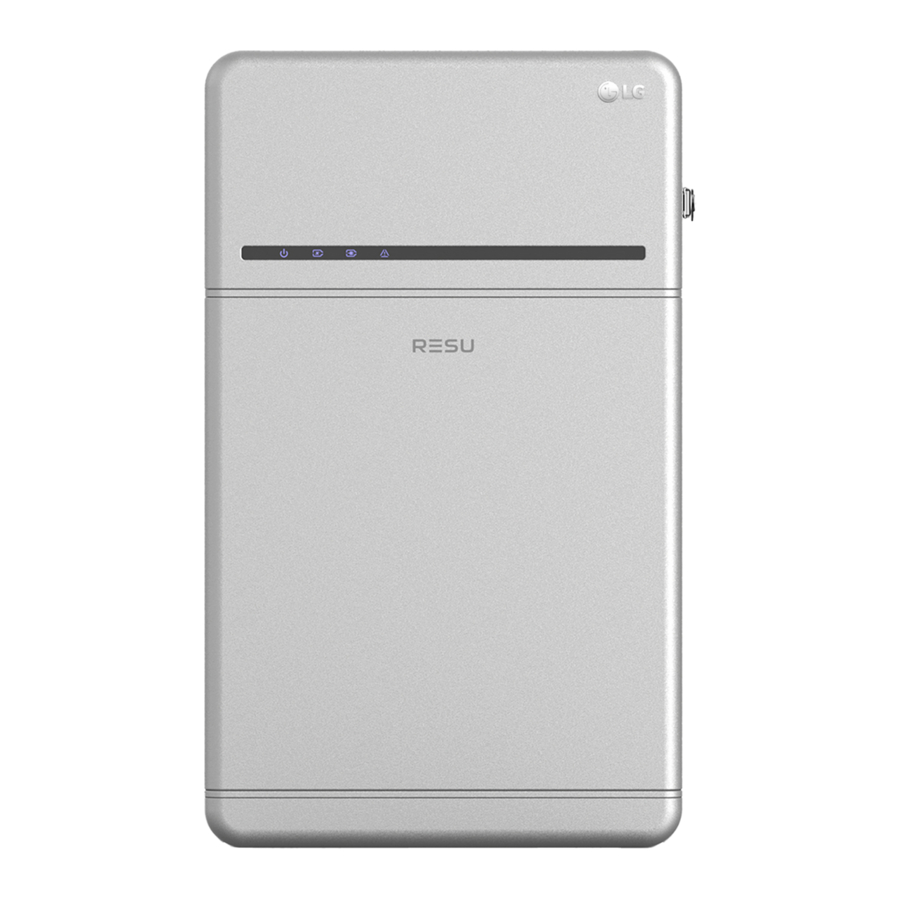

Productintroductie

Technische gegevens

Afmetingen en gewicht

RESU10H Prime
Onderdeelnummer	EH153064P8S1
Breedte	mm (19,8")
Hoogte	mm (32,2")
Diepte	mm (11,6")
Gewicht 1)	kg (244 lbs)

1) Het gewicht van het batterijpakket kan enigszins variëren.

Prestaties

Elektrische eigenschappen
Bruikbare energie 1)	9,6 kWh
Batterijcapaciteit	64,1 Ah
Spanningsbereik	350 tot 450 VDC
Absolute max. spanning	595 VDC
Max. stroom (laden/ontladen)	14.3A @ 350V
Max. vermogen (laden/ontladen)	5 kW
Piekvermogen 2) (alleen ontladen)	7 kW gedurende 10 sec.
Piekstroom (alleen ontladen)	20,9 A gedurende 10 sec.
Communicatie-interface	RS485/ CAN
DC-scheider	Stroomonderbreker
Verbindingsmethode	Veerconnector

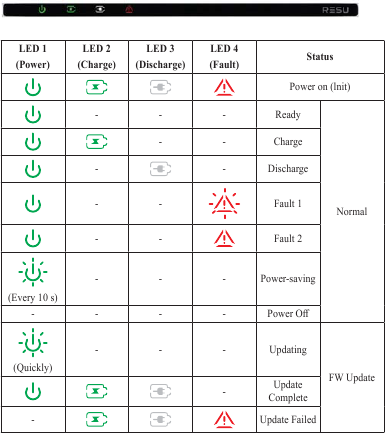

Gebruikersinterface	LED's voor normale en foutieve werking
Bedrijfsomstandigheden
Installatielocatie	Binnen/Buiten
Bedrijfstemperatuur	laden	14°F tot 122°F (-10°C tot 50°C)
	ontladen	-4°F tot 122°F (-20°C tot 50°C)
Bedrijfstemperatuur (aanbevolen)	59°F tot 86°F (15°C tot 30°C)
Opslagtemperatuur	-22°F tot 140°F (-30°C tot 60°C), acceptabel gedurende in totaal 7 dagen -4°F tot 113°F (-20°C tot 45°C), acceptabel gedurende de eerste 6 maanden -4°F tot 86°F (-20°C tot 30°C), acceptabel gedurende de maanden 7~12
Vochtigheid	5% tot 95%
Hoogte	Max. 6.562 ft (2.000 m)
Koelstrategie	Natuurlijke convectie
Certificering
Veiligheid	Cel	UL1642
	Batterij	CE / RCM / IEC 62619 / UL1973 /
	Pakket	IEC62477-1
Emissies		FCC
Classificatie van gevaarlijke stoffen		Klasse 9
Transport		UN38.3
Ingress Rating		IP55

*Testomstandigheden: Temperatuur 25°C/77°F; aan het begin van de levensduur.
*Energie wordt gemeten onder specifieke omstandigheden van LG Energy Solution (0.3CPCV/0.3CP).

1. Waarde voor alleen batterijpakket. Maximale bruikbare energie bij de AC-uitgang kan variëren afhankelijk van de omstandigheden, zoals efficiëntie van de omvormer, configuratie en temperatuur.
2. Piekstroom is exclusief herhaalde korte duur (minder dan 10 sec. stroompatroon).

1. Kortsluitstroom/duur

Kortsluitstroom	1.106 kA
Duur	0,97 ms

2. Berekeningen vlamboogbeveiliging
   Om te beschermen tegen de mogelijkheid van letsel door een vlamboogrisico. De vlamboogberekening van het batterijsysteem wordt geschat met de Incident Energy Calculations die verwijzen naar Anex D van NFPA 70E.

Batterijsysteemspanning	171,4V
Interne weerstand batterijsysteem	0,04
Boutfoutstroom	1.106 kA
Boogstroom	0,553 kA
Wistijd	792 us
Incidentele vlamboogenergie	0,000088 Cal/cm2
Werkafstand	450 mm (18 inch)

Installateurs van batterijsystemen moeten PBM (persoonlijke beschermingsmiddelen) dragen volgens NFPA 70E artikel 130.

• Bij de installatie van het batterijsysteem moet de werknemer bij elke gelegenheid en op elke plaats vlamboogbestendige kleding dragen om hem/haar te beschermen tegen mogelijke blootstelling aan een elektrische vlamboog.
• De vlamboogbestendige kleding die door de werknemer wordt gedragen, moet de beweging en het zicht van de werknemer garanderen en tegelijkertijd alle ontvlambare kleding bedekken.
•
  De werknemer moet altijd en overal de niet-geleidende veiligheidshelm dragen om hem/haar te beschermen tegen elk gevaar voor hoofdletsel door elektrische schokken of brandwonden als gevolg van contact met bekrachtigde elektrische geleiders of circuitonderdelen als gevolg van een elektrische explosie.
• De werknemer moet bij elke gelegenheid en op elke locatie niet-geleidende beschermingsmiddelen voor het gezicht, de nek en de kin dragen om hem/haar te beschermen tegen het gevaar van letsel door blootstelling aan elektrische bogen of flitsen als gevolg van een elektrische explosie.
• De werknemer moet bij elke gelegenheid en op elke locatie niet-geleidende beschermingsmiddelen voor de ogen dragen om hem/haar te beschermen tegen elk gevaar voor letsel door elektrische bogen of flitsen als gevolg van een elektrische explosie.
• De werknemer moet gehoorbescherming dragen binnen de vlambooggrens.
• De werknemer moet zware leren handschoenen of vlamboogbestendige handschoenen dragen die voldoen aan het volgende voorschriftniveau voor vlamboogbescherming. In het geval van het dragen van de rubberen handschoenen voor de schokbescherming, moet hij/zij extra leren beschermers boven de handschoenen dragen.
• De werknemer moet zware leren schoenen of diëlektrische schoenen of beide dragen om enige vlamboogbescherming te bieden.
• De werknemer moet vlamboogbestendige kleding inspecteren voor elk gebruik. Werkkleding of vlamboogpakken die zijn verontreinigd of beschadigd in die mate dat de beschermende eigenschappen worden aangetast, mogen niet worden gebruikt. Beschermende items die verontreinigd raken met vet, olie, ontvlambare vloeistoffen of brandbare materialen mogen niet worden gebruikt.
• De instructies van de fabrikant van het kledingstuk voor de verzorging en het onderhoud van vlamboogbestendige kleding moeten worden gevolgd.
• Vlamboogbestendige kleding moet worden opgeslagen op een manier die fysieke schade voorkomt; schade door vocht, stof of andere aantastende stoffen; of besmetting door ontvlambare of brandbare materialen.

Functies

• Compacte energieopslageenheid voor compatibiliteit met huishoudelijke fotovoltaïsche systemen
• 400V DC batterijsysteem voor woningen: Dagelijkse cyclus en noodstroombackup.

• Inbegrepen beschermingsapparaten als volgt:
  • Omvormer Power Interface voor bescherming tegen overspanning, overstroom, externe kortsluiting, omgekeerde polariteit, inschakelstroom en overtemperatuur.
  • Batterij Power Interface voor bescherming tegen interne kortsluiting, overspanning, overstroom, overtemperatuur en onderspanning.
• Flexibele installatie: Binnen of buiten

Onderhoud

RESU10H Prime vereist geen onderhoud tijdens normaal bedrijf als deze correct is geïnstalleerd volgens de installatiehandleiding. Neem in geval van een storing contact op met het regionale servicecentrum.

Verpakkingsspecificaties

Categorie		Inhoud
Afmeting (L×B×H)		720 mm (28,3") x 845 mm (33,3") x 910 mm (35,8")			Buitenafmeting
Aantal/doos (st)		1
Verpakkingsmaterialen	Doos	Golfkarton			Wegwerp
	Binnenkant	Golfkarton			Wegwerp
	Pallet	Hout			Wegwerp
Gewicht	Product	111 kg (244,7 lbs)			1 pakket/doos (batterijmodule (x2) + batterijbesturingseenheid + bijgesloten items)
	Verpakking	39 kg (86,0 lbs)			Pallet (10,5 kg) + doos (28,5 kg)
	Bruto	150 kg (330,7 lbs)			Product + verpakking

Installatie

Mechanische vereisten

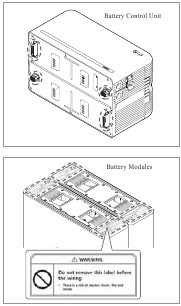

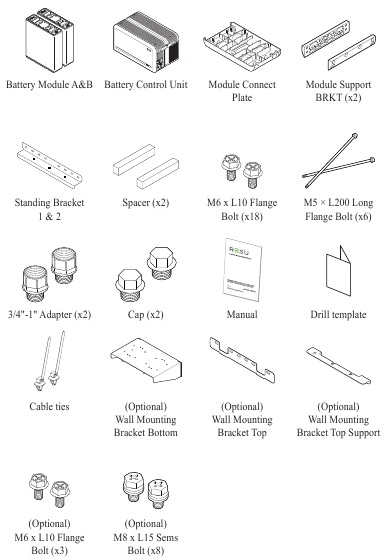

Inhoud van de verpakking

De volgende items zijn inbegrepen in de verpakking:

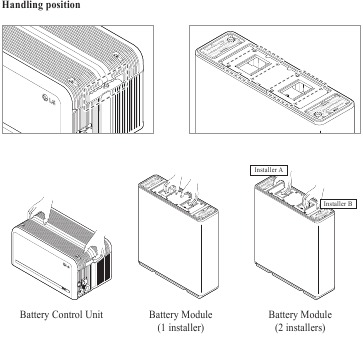

Basishandleiding voor het tillen

Raadpleeg de onderstaande handleiding voor het tillen en dragen van de Battery Control Unit en batterijmodules tijdens de installatie.

De verpakking uitpakken

1. Snijd de verpakkingsband door en verwijder het deksel.

2. Verwijder de hoes.

3. Trek de Battery Control Unit en de afstandhouders (x2) eruit.

4. Trek de gebundelde items eruit, inclusief de moduleverbindingsplaat.

5. Trek batterijmodule B eruit.

6. Trek batterijmodule A eruit.

7. (Optioneel) Trek de onderdelen voor wandmontage eruit


Volgens de regionale voorschriften kunnen er meerdere mensen nodig zijn om apparatuur te verplaatsen.

Installatielocatie

Vereisten:

• Er mogen geen licht ontvlambare of explosieve materialen in de buurt zijn.
• De omgevingstemperatuur moet liggen tussen -20 °C en 50 °C (-4 °F en 122 °F).
• Het batterijpakket moet op een vlakke ondergrond worden geïnstalleerd die het gewicht kan dragen.
• Het product moet binnenshuis worden geïnstalleerd (bijv. in een kelder of garage) of buitenshuis onder een dakrand en uit direct zonlicht.

Aanbevelingen:

• Het gebouw moet zijn ontworpen om aardbevingen te weerstaan.
• Het gebied moet waterdicht en goed geventileerd zijn. (IP55)
• Het product moet buiten het bereik van kinderen en dieren worden geïnstalleerd.

Als de omgevingstemperatuur buiten het werkbereik ligt, stopt het batterijpakket om zichzelf te beschermen. Het optimale temperatuurbereik voor het batterijpakket is 15 °C tot 30 °C (59 °F tot 86 °F).
Frequente blootstelling aan extreme temperaturen kan de prestaties en levensduur van het batterijpakket verslechteren.

Speling

Aanbevolen spelingen voor de linker-, rechter- en bovenkant van het product worden weergegeven in de afbeelding voor de juiste ventilatie en het gemak van de installateur.

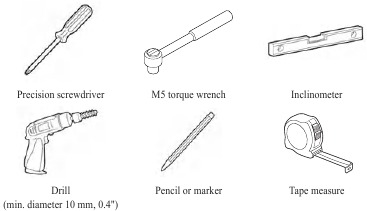

Benodigde gereedschappen en veiligheidsuitrusting

• Gereedschap
  De volgende gereedschappen zijn nodig om het batterijpakket te installeren:


*De bevestigingsmiddelen zijn nodig om de beugel aan de muur te bevestigen.

• Veiligheidsuitrusting voor persoonlijke bescherming
  Het is verplicht om de volgende veiligheidsuitrusting te dragen bij het hanteren van het batterijpakket.


Uiterlijk en afmetingen

• Uiterlijk
  Een juiste behandeling en zorg worden aanbevolen, aangezien demontage, kleurverandering, krassen, lekkage van vloeistof en vlekken de economische waarde van het batterijpakket kunnen beïnvloeden.
• Uiterlijk en afmetingen van het pakket

• Kleur en materialen
  • Batterijmodule voor- en achterkant: metallic grijs, staal
  • Battery Control Unit afdekking & Module Connect Plate: metallic grijs, aluminium
  • LED-afdekking: zwart, plastic

Systeemspeling

De batterij vereist voldoende speling voor installatie, bekabeling en luchtstroom. De minimale speling voor systeemconfiguratie wordt hieronder weergegeven. De kabelverbinding tussen het batterijpakket en de omvormer moet in overeenstemming zijn met de installatiehandleiding van de omvormer.
OPMERKING
Er kan een externe DC-isolator binnen de spelingzone worden geïnstalleerd. Minimale spelingen kunnen groter zijn volgens de lokale voorschriften.

Het product installeren

Staand model

Zorg ervoor dat de AC- en DC-scheiders van de omvormer zijn uitgeschakeld voordat u de voedingskabel op de batterij aansluit.

Installeer de batterij volgens de volgende stappen:

1. Plaats de boormal op de muur waar de batterij wordt geïnstalleerd. Boor daarna gaten op de positie die op de boormal is aangegeven.

   • Aanbevolen aantal bevestigingsmiddelen: 1(Gebied1)/1(Gebied2)
   • Aanbevolen diameter/lengte van bevestigingsmiddelen: 10 mm/min. 40 mm
   • De afstand tussen de bevestigingsmiddelen moet overeenkomen met de regionale bouwvoorschriften.
   • Vink "RESU10H Prime Staand" aan in het midden van de boormal voordat u gaat boren.
2. Plaats een afstandsstuk op de positie die op de boormal is aangegeven. Plaats daarna de module-aansluitplaat in contact met het afstandsstuk en lijn de centerlijnen uit.

   • Let op de richting van het afstandsstuk. Raadpleeg de linker afbeelding voor de juiste richting.
   • Gebruik geen ankerbouten om de module-aansluitplaat aan de vloer te bevestigen.
   • Pas op dat u de aluminiumfolie aan de onderkant van de module-aansluitplaat tijdens het hanteren niet beschadigt.
3. Verwijder de boormal en bevestig de staande beugel 1 aan de muur.

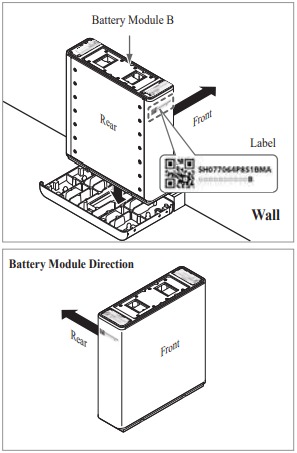

4. Plaats batterijmodule B aan de achterkant van de module-aansluitplaat.

   • De zijde zonder bouten is de voorkant van de batterijmodule.
   • Controleer het label om te bevestigen dat de batterij van B is. Het label is bevestigd aan de linkerkant van de batterijmodule.

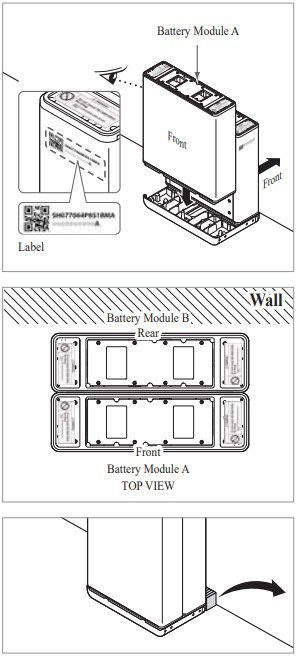

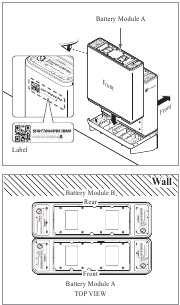

5. Plaats batterijmodule A aan de voorkant van de module-aansluitplaat. De achterkant van elke batterijmodule moet naar elkaar toe wijzen. Verwijder daarna het afstandsstuk tussen de muur en de batterijmodule.

   • Controleer het label om te bevestigen dat de batterij van A is. Het label is bevestigd aan de linkerkant van de batterijmodule.
6. Monteer module-ondersteuningsbeugels met elk 6 bouten.

   • Draai de M6-flensbouten (x12) vast met een aanhaalmoment van 5 N·m.
7. Verwijder bubbeltjesplastic van de connectoren van de batterijbesturingseenheid en het waarschuwingslabel van de batterijmodules.

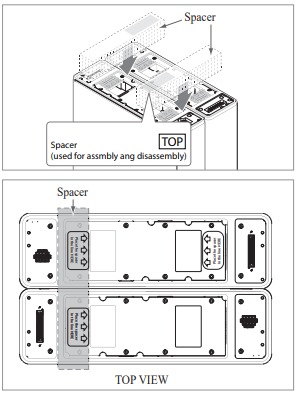

8. Plaats de afstandsstukken op de positie die is gemarkeerd met een label op de batterijmodules.

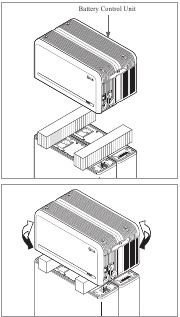

9. Plaats de batterijbesturingseenheid bovenop de afstandsstukken en lijn deze uit met de batterijmodule.

   • Zorg ervoor dat u de connector tussen de afstandsstukken en de batterijbesturingseenheid niet breekt.

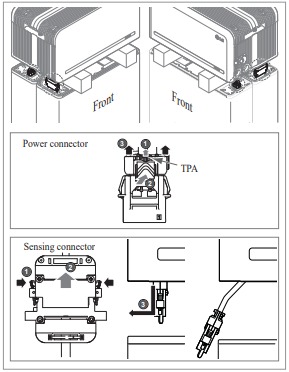

10. Sluit de stroom- en sensorconnectoren aan de rechter- en linkerzijde aan (elk 2). Monteer de connectoren totdat u een "klik" hoort. Vergrendel daarna de stroomconnector door op TPA (Terminal Position Assurance) te drukken.

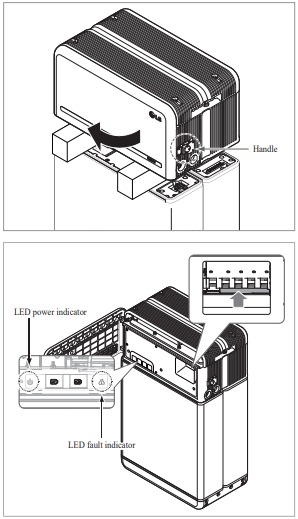

11. Controleer de werking van de batterij door de onderstaande stappen te volgen.

    • Houd de handgreep vast en draai deze tegen de klok in.
    • Open de voorklep en zet de stroomonderbrekerschakelaar aan.
    • Als er geen problemen zijn met het montageproces of het product zelf, gaat de LED-stroomindicator branden. Zestig (60) seconden later knippert de LED-storingsindicator (vanwege een gebrek aan communicatie met de omvormer, niet vanwege een productdefect).
    • Schakel de stroomonderbrekerschakelaar uit. Sluit daarna de voorklep en draai de hendel tegen de klok in.
    • Als u in dit stadium problemen ondervindt, gaat u naar het hoofdstuk Probleemoplossing.
12. Controleer nogmaals de uitlijning van de batterijbesturingseenheid.

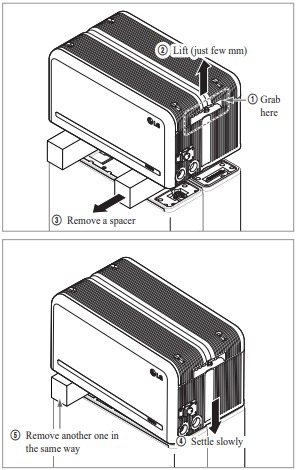

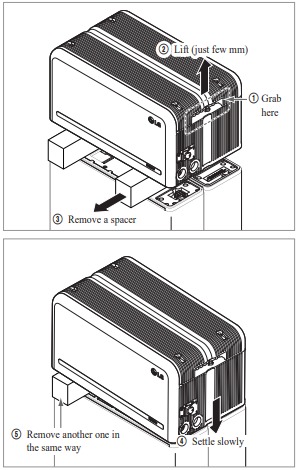

13. Verwijder een afstandsstuk door een kant van de batterijbesturingseenheid op te tillen. Verwijder daarna het andere afstandsstuk op dezelfde manier.

    • Pas op dat u niet aan de kabels trekt door de batterijbesturingseenheid te hoog op te tillen. Hierdoor kunnen de kabels beschadigd raken of kan de verbinding van de eenheid worden verbroken.
    • Voordat u de batterijbesturingseenheid neerzet, moet de kabelverbinding nogmaals worden gecontroleerd.
14. Lijn de batterijbesturingseenheid opnieuw uit.

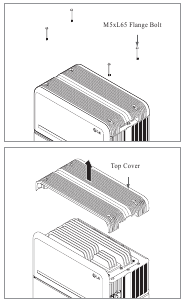

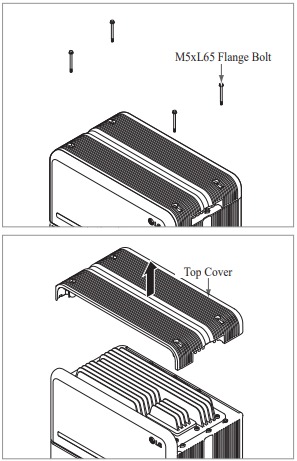

15. Draai 4 bouten los en verwijder de bovenklep.

16. Draai zes (6) lange flensbouten vast met een aanhaalmoment van 5 N·m.

    • Open tijdens de montage de voorklep en controleer of alle lange M5-flensbouten correct zijn geplaatst.
17. Verplaats de batterij om de juiste positie in te stellen voor de montage van de staande beugel.

18. Monteer de staande beugel 2 (plat) met zes (6) M6-bouten om de batterij aan de muur te bevestigen.

19. Plaats de bovenklep terug.

    • Draai de M5xL65-flensbout (4 stuks) vast met een aanhaalmoment van 5 N·m.

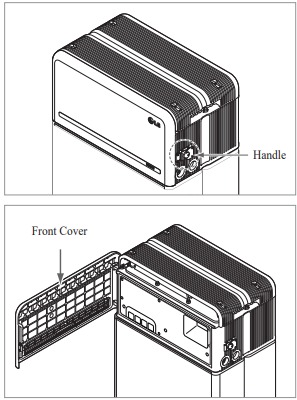

20. Open de voorklep.

    • Houd de handgreep vast en draai deze tegen de klok in.

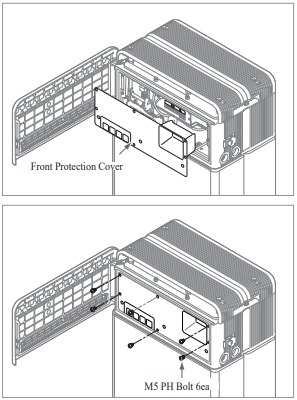

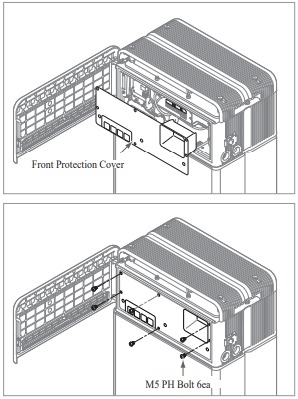

21. Draai 6 bouten los en verwijder de beschermkap aan de voorzijde.

    • Pas op dat u de bouten in dit stadium niet in de batterij laat vallen.

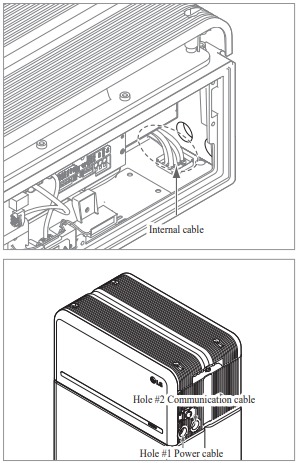

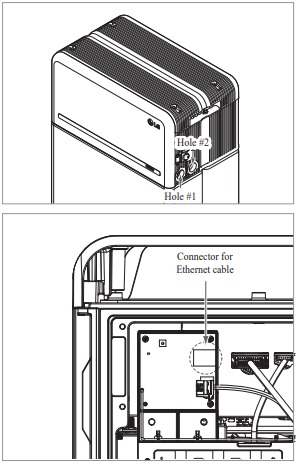

22. Monteer de adapter of dop volgens de regionale voorschriften. Steek de RMD-ethernetkabel door gat #2 en sluit de kabel aan. Ga dan verder naar het hoofdstuk Installatie voor bewakingsapparaat op afstand (Remote Monitoring Device, RMD).

23. Monteer de adapter of dop volgens de regionale voorschriften. Steek vervolgens de stroom- en communicatiekabels door de gaten van buitenaf in de batterij.

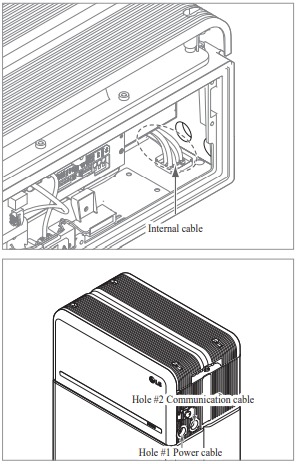

    • Rangschik de interne kabel indien nodig om te voorkomen dat de gaten voor externe kabels worden geblokkeerd.
24. Sluit de kabels aan volgens hun toepassing.

    • Raadpleeg het hoofdstuk Kabelaansluitingen.
25. Rangschik de stroomkabels en communicatiekabels afzonderlijk met behulp van kabelbinders.

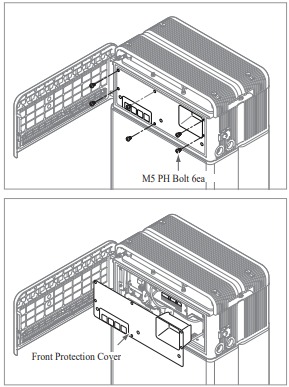

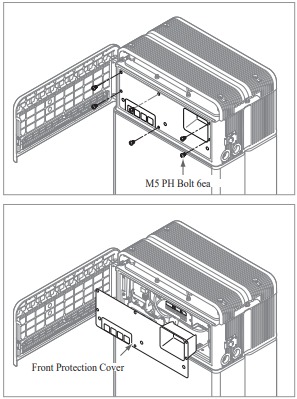

26. Plaats de beschermkap aan de voorzijde terug met M5 PH-bout 6 stuks.

27. Sluit de voorklep.

    • Houd de handgreep vast en draai deze met de klok mee.
    • Zorg ervoor dat de voorklep gesloten is.

Type wandmontage (optioneel)

1. Plaats de boormal op de muur waar de batterij wordt geïnstalleerd. Boor daarna gaten op de positie die op de boormal is aangegeven.

   • Het aantal bevestigingsmiddelen moet overeenkomen met de regionale bouwvoorschriften. LGES beveelt aan om minimaal 8 bevestigingsmiddelen te gebruiken voor de onderste beugel voor wandmontage en 2 bevestigingsmiddelen voor de bovenste beugel voor wandmontage.
   • Vink "RESU10H Prime Wall Mounting (Optional)" aan in het midden van de boormal voordat u gaat boren.
2. Bevestig de onderste beugel voor wandmontage en de bovenste beugel voor wandmontage aan de muur.

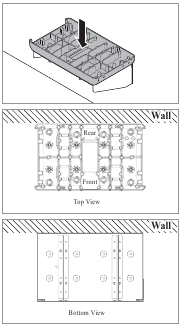

3. Plaats en bevestig de module-aansluitplaat op de onderste beugel voor wandmontage met acht (8) M8 Sems-bouten.

   • Draai de M8 Sems-bouten vast met een aanhaalmoment van 5 Nm.

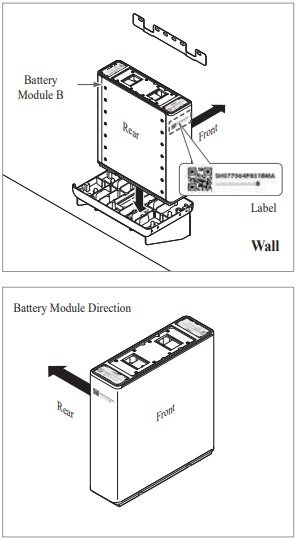

4. Plaats batterijmodule B aan de achterkant van de module-aansluitplaat.

   • De zijde zonder bouten is de voorkant van de batterijmodule.
   • Controleer het label om te bevestigen dat de batterij van B is. Het label is bevestigd aan de linkerkant van de batterijmodule.
5. Plaats batterijmodule A aan de voorkant van de module-aansluitplaat. De achterkant van elke batterijmodule moet naar elkaar toe wijzen.

   • Controleer het label om te bevestigen dat de batterij van A is. Het label is bevestigd aan de linkerkant van de batterijmodule.
6. Monteer module-ondersteuningsbeugels met elk 6 bouten.

   • Draai de M6-flensbouten (x12) vast met een aanhaalmoment van 5 N·m.
7. Verwijder bubbeltjesplastic van de connectoren van de batterijbesturingseenheid en het waarschuwingslabel van de batterijmodules.

8. Plaats de afstandsstukken op de positie die is gemarkeerd met een label op de batterijmodules.

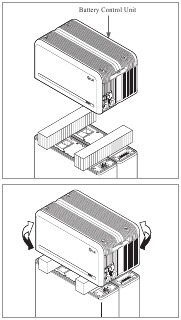

9. Plaats de batterijbesturingseenheid bovenop de afstandsstukken en lijn deze uit met de batterijmodule.

   • Zorg ervoor dat u de connector tussen de afstandsstukken en de batterijbesturingseenheid niet breekt.
10. Sluit de stroom- en sensorconnectoren aan de rechter- en linkerzijde aan (elk 2). Monteer de connectoren totdat u een "klik" hoort. Vergrendel daarna de stroomconnector door op TPA (Terminal Position Assurance) te drukken.

11. Controleer de werking van de batterij door de onderstaande stappen te volgen.

    1. Houd de handgreep vast en draai deze tegen de klok in.
    2. Open de voorklep en zet de stroomonderbrekerschakelaar aan.
    3. Als er geen problemen zijn met het montageproces of het product zelf, gaat de LED-stroomindicator branden. Zestig (60) seconden later knippert de LED-storingsindicator (vanwege een gebrek aan communicatie met de omvormer, niet vanwege een productdefect).
    4. Schakel de stroomonderbrekerschakelaar uit. Sluit daarna de voorklep en draai de hendel tegen de klok in.
    • Als u in dit stadium problemen ondervindt, gaat u naar het hoofdstuk Probleemoplossing.
12. Controleer nogmaals de uitlijning van de batterijbesturingseenheid.

13. Verwijder een afstandsstuk door een kant van de batterijbesturingseenheid op te tillen. Verwijder daarna het andere afstandsstuk op dezelfde manier.

    • Pas op dat u niet aan de kabels trekt door de batterijbesturingseenheid te hoog op te tillen. Hierdoor kunnen de kabels beschadigd raken of kan de verbinding van de eenheid worden verbroken.
    • Voordat u de batterijbesturingseenheid neerzet, moet de kabelverbinding nogmaals worden gecontroleerd.
14. Lijn de batterijbesturingseenheid opnieuw uit.

15. Draai 4 bouten los en verwijder de bovenklep.

16. Draai zes (6) lange flensbouten vast met een aanhaalmoment van 5 N·m.

    • Open tijdens de montage de voorklep en controleer of alle lange M5-flensbouten correct zijn geplaatst.
17. Plaats de bovenste steunbeugel voor wandmontage in de rechterplaat, zoals weergegeven in de afbeelding, en bevestig deze op de batterijbesturingseenheid met behulp van drie (3) M6-flensbouten.

    • Draai de M6-flensbouten vast met een aanhaalmoment van 5 Nm.
18. Plaats de bovenklep terug.

    • Draai de M5xL65-flensbout (4 stuks) vast met een aanhaalmoment van 5 N·m.

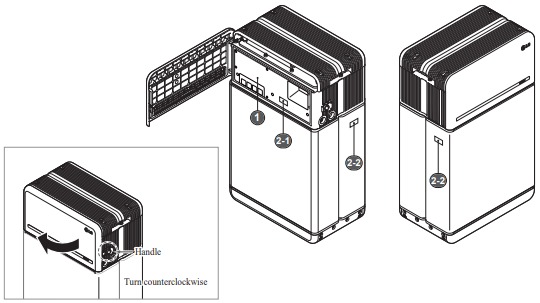

19. Open de voorklep.

    • Houd de handgreep vast en draai deze tegen de klok in.
20. Draai 6 bouten los en verwijder de beschermkap aan de voorzijde.

    • Pas op dat u de bouten in dit stadium niet in de batterij laat vallen.
21. Monteer de adapter of dop volgens de regionale voorschriften. Steek de RMD-ethernetkabel door gat #2 en sluit de kabel aan. Ga dan verder naar het hoofdstuk Installatie voor bewakingsapparaat op afstand (Remote Monitoring Device, RMD).

22. Monteer de adapter of dop volgens de regionale voorschriften. Steek vervolgens de stroom- en communicatiekabels door de gaten van buitenaf in de batterij.

    • Rangschik de interne kabel indien nodig om te voorkomen dat de gaten voor externe kabels worden geblokkeerd.
23. Sluit de kabels aan volgens hun toepassing.

    • Raadpleeg het hoofdstuk Kabelaansluitingen.
24. Rangschik de stroomkabels en communicatiekabels afzonderlijk met behulp van kabelbinders.

25. Plaats de beschermkap aan de voorzijde terug met M5 PH-bout 6 stuks.

26. Sluit de voorklep.

    • Houd de handgreep vast en draai deze met de klok mee.
    • Zorg ervoor dat de voorklep gesloten is.

Installatieproces voor Remote Monitoring Device

Remote Monitoring Device (RMD) is een extern apparaat dat een batterijpakket kan installeren en monitoren via een app en internet.

Voorbereiden op de installatie met behulp van RMD

Inloggen installateur

1. Ga naar https://resumonitor.lgensol.com

   1. Selecteer de optie "Installer" (Installateur).
   2. Voer uw ID en wachtwoord in.
   3. Klik op de knop "Sign In" (Aanmelden).

* Als u geen account heeft, ga dan naar de website van LG ESS Battery en maak een account aan
https://www.lgessbattery.com/us (in het geval van Noord-Amerika)
https://www.lgessbattery.com/au (in het geval van Australië)
https://www.lgessbattery.com/eu (in het geval van alle EU-landen in het algemeen)
https://www.lgessbattery.com/de (in het geval van Duitsland)
https://www.lgessbattery.com/it (in het geval van Italië)
https://www.lgessbattery.com/es (in het geval van Spanje)

IoT Hub String verkrijgen

1. Selecteer "Commissioning" → "Create Commissioning Info" (Inbedrijfstelling → Informatie voor inbedrijfstelling aanmaken) in de linkerzijbalk om naar het scherm voor het aanmaken van informatie voor inbedrijfstelling te gaan.
2. Selecteer een continent (bijv. Europa, Noord-Amerika, Oceanië).
3. Klik op de knop "+" rechts van "Country" (Land) en dubbelklik op het juiste land in de vervolgkeuzelijst.
4. Klik op de knop "+" rechts van "City" (Stad) en voer twee (2) of meer letters in het zoekveld in. Zoek het juiste land en dubbelklik erop.
5. Selecteer het juiste RESU Model.
6. Klik op de knop "Execute" (Uitvoeren) om de productregistratie te voltooien. De verbindingsreeksinformatie van het apparaat wordt naar het e-mailadres van de account verzonden.

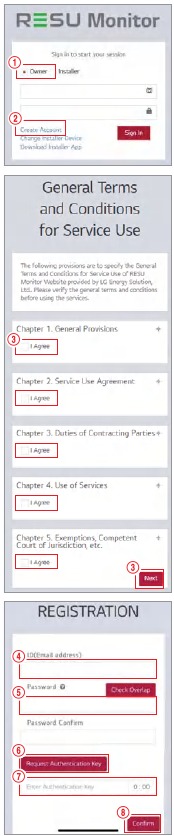

Gebruikersregistratie

1. Ga naar https://resumonitor.lgensol.com

2. Maak een eigenaarsaccount aan.


   1. Selecteer de optie "Owner" (Eigenaar).
   2. Selecteer "Create Account" (Account aanmaken).
   3. Bekijk de Algemene Verordening Gegevensbescherming (Privacybeleid) en vink "I Agree" (Ik ga akkoord) aan om toestemming te geven. Klik op de knop "Next" (Volgende) om naar de volgende stap te gaan.
   4. Nadat u uw ID (e-mailadres) heeft ingevoerd, klikt u op de knop "Check Overlap" (Overlap controleren) om te controleren op duplicaten.
   5. Voer uw nieuwe wachtwoord in en bevestig hetzelfde wachtwoord in het volgende veld. Wachtwoordvereisten: 10 tot 25 tekens lang, inclusief letters, cijfers en speciale tekens (!, #, $, %, ^, &, +, =).
   6. Klik op de knop "Request Authentication Key" (Authenticatiesleutel aanvragen) om uw authenticatiesleutel te ontvangen op het e-mailadres dat u heeft opgegeven.
   7. Voer uw authenticatiesleutel binnen 3 minuten in om uw account te verifi**SIGNeuml;ren.
   8. Klik op de knop "Confirm" (Bevestigen).
   9. Selecteer de optie "Owner" (Eigenaar).
   10. Voer uw ID en wachtwoord in.
   11. Klik op de knop "Sign In" (Aanmelden).

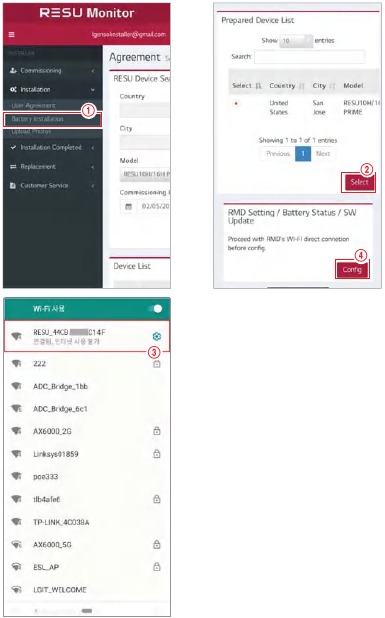

Installatie via RMD

Klik op de link op de RESU Monitor-website om het APK-bestand van de "RESU Installer" (RESU-installateur)-app te downloaden.

OPMERKING
Afhankelijk van het apparaat werkt de 'RESU Installer' (RESU-installateur)-app mogelijk niet.
De 'RESU Installer' (RESU-installateur)-app is beschikbaar in de volgende softwareversie: - Android OS: Pie(9.0) of hoger
*Voor iOS-gebruikers verwijzen we naar paragraaf Installatie via RMD voor webgebruikers.

Product inschakelen
Om verder te gaan met de productinstallatie, schakelt u het product in.
* Open de voorklep en zet de vermogenschakelaar aan.

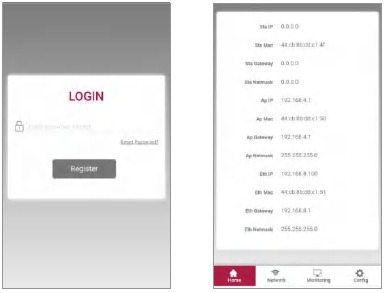

RMD App Log-in
Wanneer u de app uitvoert, bent u de eerste die inlogt. (Er wordt aangenomen dat u vooraf een account heeft aangemaakt.)

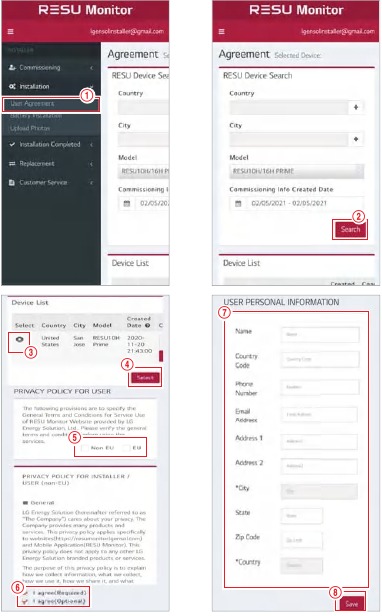

Gebruikersovereenkomst

1. Zoek het product dat u wilt installeren.

2. Krijg de toestemming van het privacybeleid voor de klant.

3. Als de klant akkoord gaat met het privacybeleid, beschikt u over de persoonlijke gegevens van de klant.

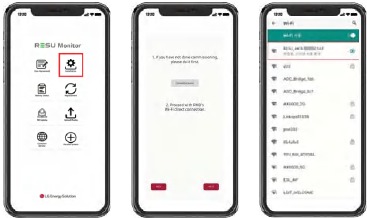

RMD Wi-Fi Direct Connection
Om te installeren met behulp van RMD, moet u eerst de Wi-Fi direct-verbinding van RMD gebruiken.
Zie hieronder voor de Wi-Fi direct-verbinding van RMD.

Zoek en open de SSID van de RMD AP vanaf een apparaat dat WLAN Station-functies ondersteunt (bijv. een smartphone).
RMD SSID heeft een structuur van "RESU_(of RMD) + RMD WLAN STM MAC ADDRESS". Voor de onderstaande apparaten is de SSID van de RMD SoftAP "RESU_44CBXXXC14F(of RMD44CBXXXC14F)". Het wachtwoord is 12345678 (wijzigbaar).
Wanneer de Wi-Fi-verbinding is voltooid, klikt u op de knop "Next" (Volgende).

QR Code Scan
De QR-code-scanmethode is als volgt.

Wanneer de QR-coderegistratie is voltooid, klikt u op de knop "Next" (Volgende).
Als het gescande serienummer overeenkomt met het werkelijke serienummer, gaat het verder naar het volgende gedeelte.
Er zijn drie (3) QR-codes: Battery Control Unit (Batterijbesturingseenheid), Battery Module A (Batterijmodule A) en Battery Module B (Batterijmodule B).

1. QR-code batterijbesturingseenheid

2. QR-code batterijmodule


Externe internetverbinding
(*Als de eindgebruiker geen externe internetverbinding wil gebruiken, drukt u gewoon op de knop "Next" (Volgende).)

1. Ethernetverbinding (primair)
   Sluit de ethernetkabel aan op een router met internettoegang.
   Voor ethernetgebruik is het voldoende om de kabel aan te sluiten. Aangezien u de kabels al eerder hebt aangesloten, is er geen extra configuratie vereist.

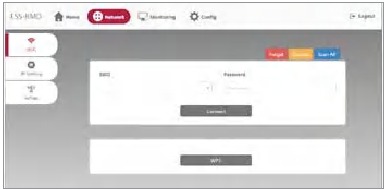

2. Wi-Fi-verbinding
   Als u een ethernetverbinding gebruikt en geen Wi-Fi wilt gebruiken, klikt u gewoon op de knop "Next" (Volgende).
   Scan AP : Het Wi-Fi-netwerk dat momenteel beschikbaar is voor verbinding wordt weergegeven in .
   SSID : Voer de naam in van het Wi-Fi-netwerk waarmee u verbinding wilt maken (u kunt het handmatig invoeren zonder te gebruiken.).
   Password (Wachtwoord): Voer het wachtwoord in van het Wi-Fi-netwerk waarmee u verbinding wilt maken.
   Wanneer de internetverbinding tot stand is gebracht, klikt u op de knop "Next" (Volgende).
   *Als de WLAN-verbinding onstabiel is, verbetert u het signaal met behulp van een WLAN-repeater.

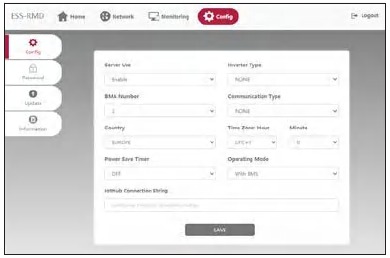

RMD-configuratie-instellingen
Ga verder met de onderstaande RMD-configuratie-instellingen.
Continent: Selecteer uw continent
Time Zone (Tijdzone): Uur: Selecteer uw tijdzone.
RMD Power Save Timer (RMD-energiebesparingstimer): OFF (Uit) (standaard)
RMD Operation Mode (RMD-bedrijfsmodus): Normal Mode (Normale modus) (standaard)
Server Use (Servergebruik): Kies of de cloudserver (extern internet) zal worden gebruikt.

Serververbinding en batterijstatuscontrole
IoT Hub Connection String (IoT Hub-verbindingsreeks): Voer de unieke reeks in die u hebt ontvangen om toegang te krijgen tot de Azure IoT Hub (cloudserver).
De reeksindeling is als volgt:
HostName=emashub.azure-devices.net; DeviceId=XXXX;SharedAccessKey=OOOO=
*Raadpleeg paragraaf IoT Hub String verkrijgen voor meer informatie over het verkrijgen van reeksen.
Server Connection Check (Serververbindingscontrole): Controleer de serververbinding.
Battery Status (Batterijstatus): Controleer of het product problemen heeft vastgesteld.
Wanneer de serververbinding is voltooid, klikt u op de knop "Next" (Volgende).

RMD Wi-Fi-verbinding verbreken
Schakel Wi-Fi uit op dezelfde manier als u Wi-Fi hebt verbonden in paragraaf RMD Wi-Fi Direct Connection (RMD Wi-Fi Direct-verbinding)
Wanneer de serververbinding is voltooid, klikt u op de knop "Complete" (Voltooien).

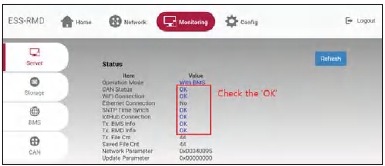

Verbinding maken met RESU Monitor om productregistratie te controleren
Nadat de productinstallatie via RMD is voltooid, controleert u of het product is geregistreerd op de server door hieronder "RESU Monitor" te selecteren. (https://resumonitor.lgensol.com)

Kabelverbindingen

Kabelconfiguratie

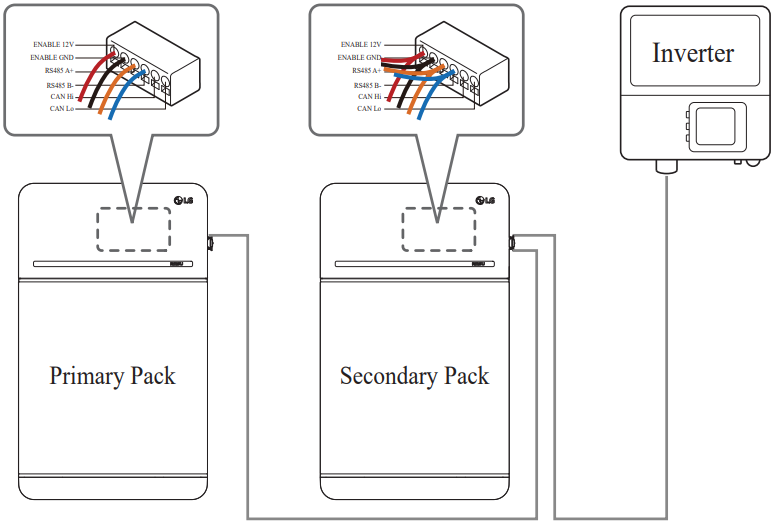

1. Sectie A: Invertercommunicatiepoorten inclusief CAN/RS485 en inschakellijnen
2. Sectie B: DIP-schakelaar voor het instellen van de communicatie-afsluitweerstand.
3. Sectie C: DIP-schakelaar voor het instellen van primaire/secundaire pakketten.
4. Sectie D: Sluit de interne communicatiepoorten niet aan
5. Sectie E: Batterijvoedingspoorten inclusief positieve/negatieve pool en aarde (POS: voedingsklem plus, NEG: voedingsklem min, GND: aarde)

Handleiding voor kabelaansluiting en het instellen van de DIP-schakelaar

1. Sectie A: Invertercommunicatiepoorten

   1. Sluit eerst de aardedraad aan op Terminal 2.
   2. Sluit de positieve 12V-inschakellijn aan op Terminal 1.
   3. Selecteer de methode die overeenkomt met de invertercommunicatiemethode in het gemarkeerde gedeelte. Als de inverter RS485 gebruikt, sluit u de RS485-lijnen (A+, B-) aan op Terminals 3 en 4. Als de inverter de CAN-methode gebruikt, sluit u de CAN-lijnen (hoog, laag) aan op Terminals 5 en 6.
      *Raadpleeg paragraaf Veerklemmen bij het kiezen van de communicatiekabel en kabelmantel voor het strippen.
2. Sectie B: DIP-schakelaar voor het instellen van de communicatie-afsluitweerstand van primaire/secundaire pakketten Zet de DIP-schakelaar (Communicatie-afsluitweerstand) helemaal naar beneden voor een enkel pakket.
   *Wanneer u twee pakketten installeert, raadpleegt u de bijlage over het instellen van de communicatie-afsluitweerstand.

3. Sectie C: DIP-schakelaar voor het instellen van primaire/secundaire pakketten
   Zet alle DIP-schakelaars omhoog wanneer u deze als een primair pakket wilt gebruiken. En ook, wanneer u deze als een secundair pakket wilt gebruiken, zet u de schakelaar alleen aan de rechterkant omlaag, gezien vanaf de voorkant

4. Sectie E: Batterijvoedingspoort

   1. Sluit de aardedraad aan op Terminal 2.
   2. Sluit de negatieve lijn van de voedingskabel aan op Terminal 3.
   3. Sluit de positieve lijn van de voedingskabel aan op Terminal 1.
      *Raadpleeg paragraaf Veerklemmen bij het kiezen van de batterijvoedingskabel en kabelmantel voor het strippen.

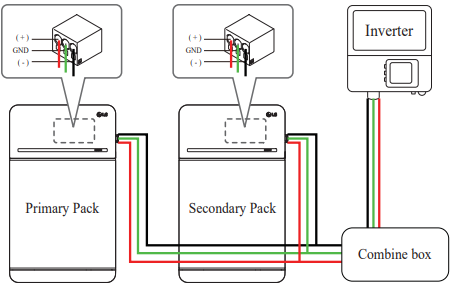

      *Wanneer u twee pakketten installeert, raadpleegt u het gedeelte over de voedingskabel

Veerklemmen

1. Voeding klemmenblok

   • Max. kabellengte: 10 m (35 ft)
   • Kabeltype: 8mm² (8 AWG)
   • DC 600V geïsoleerd
   • Pinning
   • Phoenix contact
   • PCB terminal block SPT 5/3-H-7,5-ZB
   • P/N: 1719202
2. Communicatie klemmenblok

   • Max. kabellengte: 10 m (35 ft)
   • Kabeltype: 0.2~1.5mm² (18~22AWG)
   • Pinning
   • Phoenix contact
   • PCB terminal block SPT 2,5/6-H-5,0
   • P/N: 1991011

*Strip kabelmantels (15 mm voor de voedingskabel en 10 mm voor de communicatiekabel).

OPMERKING
Controleer of alle kabels stevig op hun plaats zitten. Losse voedingskabels kunnen vonken veroorzaken en de batterij en/of inverter beschadigen.

Inbedrijfstelling

Ledindicatoren

De ledindicatoren aan de voorkant van het batterijpakket geven de operationele status als volgt weer:

Er zijn vier ledindicatoren aan de voorkant van de batterijpakketten om de bedrijfsstatus weer te geven.

1. Power On (Init): Initialisatie voor het bedienen van de batterij
2. Ready: Batterij is klaar voor normale werking.
3. Charge: Batterijpakket wordt opgeladen.
4. Discharge: Batterijpakket wordt ontladen.
5. Fault: Batterijpakket is in waarschuwingsstatus. Fault1 knippert. Fault 2 is continu. Zie Sectie Troubleshooting handleiding voor gedetailleerde informatie.
6. Power saving: Batterij blijft in de modus voor minimaal eigen verbruik.
7. FW update: Batterij is in update-reeks. Zie de gedetailleerde ledindicatie over Bijwerken, Update voltooid, Update mislukt.

Inschakelen

Schakel de batterij in via de volgende stappen:

1. Open de voorklep.
2. Zorg ervoor dat de stroomonderbrekerschakelaar in de OFF-stand staat.
3. Zet de stroomonderbreker aan.
4. Seconden nadat de stroomonderbrekerschakelaar AAN staat, gaan vier (4) ledindicatoren branden.
5. Zorg ervoor dat de led-stroomindicator AAN is om te bevestigen dat het batterijpakket succesvol is geïnitialiseerd. De led-stroomindicator aan de voorkant moet groen zijn.
6. Sluit de voorklep.
7. Schakel de omvormer in.

Als deze uit blijft, duidt dit op een STORING of werkt deze niet. Gebruik het batterijpakket niet en neem contact op met LG Energy Solution of uw distributeur.

Uitschakelen

1. Schakel de omvormer uit
2. Open de voorklep.
3. Schakel het batterijpakket uit door de stroomonderbrekerschakelaar in de OFF-stand te zetten.
4. Zorg ervoor dat elke ledindicator op het batterijpakket UIT is. (Na 10 seconden gaan de ledlampjes uit en wordt de batterij volledig uitgeschakeld.)
5. Sluit de voorklep.

Probleemoplossing

Overzicht van probleemoplossing
Controleer de ledindicatoren aan de voorkant om de status van het batterijpakket te bepalen. Een foutstatus wordt geactiveerd wanneer bepaalde omstandigheden, zoals spanning of temperatuur, de ontwerplimieten overschrijden. Het BMS van het batterijpakket rapporteert periodiek de operationele status aan de omvormer.
Wanneer het batterijpakket buiten de voorgeschreven limieten valt, komt het in een foutstatus terecht. Wanneer een fout wordt gemeld, beëindigt de omvormer onmiddellijk de werking.
Gebruik de bewakingssoftware op de omvormer om te identificeren wat de foutstatus heeft veroorzaakt. De mogelijke waarschuwingsberichten zijn als volgt:

• Batterij Overspanning
• Batterij onderspanning
• Batterij te hoge temperatuur
• Batterij te lage temperatuur
• Batterij ontlading overstroom
• Batterij laad overstroom
• Batterij overbelasting vermogenslimiet
• Batterij overontlading vermogenslimiet
• BMS interne fout
• Externe communicatiefout
• Interne communicatiefout
• Batterijcel afwijkingsspanning
• Batterijpakket onderspanning
• Batterij dringende onderspanning

De foutstatus wordt gewist wanneer het batterijpakket de normale werking hervat. Als het batterijpakket niet correct werkt en het probleem aanhoudt, neem dan contact op met een gekwalificeerd medewerker, installateur of het regionale contactservicepunt van LG Energy Solution.

OPMERKING
Voor ernstige waarschuwingen geldt dat als er geen passende corrigerende maatregelen worden genomen door de omvormer, de stroomonderbreker van het batterijpakket automatisch wordt uitgeschakeld om zichzelf te beschermen.

Als het batterijpakket of de omvormer een STORING aangeeft of niet werkt, neem dan onmiddellijk contact op met het regionale contactpunt van LG Energy Solution of uw distributeur.

Checklist na installatie

1. Controleer visueel of de bedrading overeenkomt met de installatiehandleiding. (Sectie Cable Connections.)
2. De stroomonderbreker staat AAN.
3. De led-stroomindicator van de batterij staat AAN.
4. De omvormerstroom staat AAN.
5. De omvormer heeft de nieuwste firmware geïnstalleerd.¹⁾
6. De omvormer herkent de batterij.²⁾
7. De batterij is na installatie operationeel.
   1. Het AC-net is aangesloten.
   2. De meter is geïnstalleerd.
   3. De overheidsgoedkeuring is voltooid.
8. ALS ENIG PUNT IN #7 IS AANGEVINKT ALS "NEE" OF ALS DE OMVORMER MOET WORDEN UITGESCHAKELD, SCHAKEL DAN DE STROOMONDERBREKER UIT. ³⁾

¹⁾ Neem contact op met de fabrikant van de omvormer.
²⁾ Raadpleeg de installatiehandleiding van de omvormer of de richtlijnen voor probleemoplossing.
³⁾ Raadpleeg de installatiehandleiding (Cable Connections) voor de locatie van de batterij en de stroomonderbreker.

Richtlijnen voor probleemoplossing

Als de led-stroomindicator van de batterij UIT is

1. Schakel de stroomonderbreker uit.
2. Schakel de omvormer uit. Controleer of er geen stroom is bij de batterijaansluiting
3. Koppel alle draden los en sluit ze opnieuw aan. Controleer of de bedrading op de batterij correct is uitgevoerd. Raadpleeg Sectie Cable Connections.
4. Zet de stroomonderbreker aan.
5. Schakel de omvormer in.
6. Als de led-stroomindicator nog steeds UIT is, schakel dan de stroomonderbreker uit.
7. Koppel de stekker van de stroomkabel los.
8. Neem contact op met het regionale contactpunt van LG Energy Solution.

Als de led-stroomindicator AAN is, maar de batterij niet oplaadt of ontlaadt

1. Update zowel de firmwareversies van de omvormer als de batterij. Raadpleeg de handleiding voor probleemoplossing van de omvormer voor instructies.
2. Controleer de batterij-instellingen van de omvormer. Raadpleeg de handleiding voor probleemoplossing van de omvormer voor instructies voor het instellen van de batterij.
3. Als de batterij wordt herkend, is de installatie van de omvormer succesvol voltooid.
4. Als het probleem aanhoudt:
   1. Schakel de stroomonderbreker uit.
   2. Schakel de omvormer uit. Controleer of er geen stroom is bij de batterijaansluiting
   3. Koppel alle draden los en sluit ze opnieuw aan. Controleer of de bedrading op de batterij correct is uitgevoerd. Raadpleeg Sectie Cable Connections.
   4. Zet de stroomonderbreker aan.
5. Als de batterij-instelling correct is, maar de batterij nog steeds niet operationeel is, schakel dan de stroomonderbreker uit
6. Neem contact op met het regionale servicecontactpunt van LG Energy Solution.

Ledstatus	Actie
	Inschakelen
	Opladen
	Ontladen

Als de led-storingsindicator AAN is

1. Controleer of de omvormer de batterij herkent. Raadpleeg de handleiding voor probleemoplossing van de omvormer voor instructies voor het instellen van de batterij.
2. Als de omvormer is verbonden met internet, verzamel dan de logbestanden van het omvormerbedrijf.
   1. Stuur de fout-ID naar het regionale contactpunt van LG Energy Solution.
   2. Schakel de stroomonderbreker uit.
   3. Wacht op verdere instructies van LG Energy Solution.
3. Als de omvormer niet is verbonden met internet, controleer dan het LCD-scherm van de omvormer om de fout-ID van de batterij te lezen. Raadpleeg de handleiding voor probleemoplossing van de omvormer voor instructies.
   1. Stuur de fout-ID naar het regionale contactpunt van LG Energy Solution.
   2. Schakel de stroomonderbreker uit.
   3. Wacht op verdere instructies van LG Energy Solution.

Ledstatus	Actie
	Fout

De-installatie

Verwijder het batterijpakket in de volgende volgorde:

1. Schakel de omvormer UIT voordat u begint met het verwijderen van het batterijpakket.
2. Schakel de stroomonderbreker UIT en zorg ervoor dat deze in de OFF-stand staat.
3. Open de voorklep, draai 6 bouten los en verwijder de beschermkap aan de voorkant.

4. Koppel de kabels los.

5. Bevestig de beschermkap aan de voorkant opnieuw met een M5 PH-bout 6 stuks.

6. Draai 4 bouten los en verwijder de bovenklep.

7. 1. Staand type:
      Draai zes (6) M6-bouten los en demonteer staande beugel #2 (plat). Verplaats vervolgens het batterijpakket van de muur en verwijder staande beugel #1 van de muur.

   2. Wandmontagetype:
      Draai drie (3) M6-bouten los en demonteer de bovenste steun van de wandmontagebeugel.

8. Draai zes (6) lange bouten los.

9. Bevestig de bovenklep opnieuw.

   • Draai de M5xL65 flensbout (4 stuks) vast met een draaimoment van 5N·m.
10. Plaats de eerste afstandhouder bovenop de batterijmodules.

    • Zorg ervoor dat u de kabels niet strak trekt door de batterijregeleenheid buitensporig op te tillen. Dit kan de kabels beschadigen of de connector demonteren.
11. Plaats daarna de tweede afstandhouder bovenop de batterijmodules.

12. Koppel de stroom- en sensorconnectoren aan de rechter- en linkerzijde los (elk 2). Deze stap moet vóór de uitvoering een bewuste visuele inspectie door de installateur ondergaan.

    1. Stroomconnector:
       1. Trek aan de TPA
       2. Druk op de knop in het midden van de connector.
       3. Trek de connector vervolgens verticaal eruit.
    2. Sensorconnector:
       1. Duw de zijkanten van de connector naar binnen
       2. Trek de connector verticaal eruit.
       3. Trek de connector vervolgens naar de zijkant van de batterijmodule.
    • Wees voorzichtig dat u de geleidepennen van de sensorconnector niet beschadigt tijdens het demonteren.
    • Til in dit stadium de batterijregeleenheid NIET op voordat alle connectoren zijn gedemonteerd.
13. Demonteer module-ondersteunings-BRKT's met elk zes (6) bouten.

    • Draai de M6-flensbouten (x12) los
14. Pak de batterijmodules opnieuw in.

15. (Alleen wandmontagetype)
    Draai acht (8) M6-bouten los en verwijder de module-verbindingsplaat. Verwijder vervolgens de onderste wandmontagebeugel.

16. Pak alle resterende onderdelen opnieuw in.

Aansluiting in parallel batterijsysteem

Een parallel batterijsysteem kan alleen worden toegepast tussen producten van dezelfde energie

Instelling voor communicatie-eindweerstand

(Over sectie B)

Wanneer u het pack als primair installeert, zet dan de DIP-schakelaar voor de communicatie-eindweerstand AAN.
Wanneer u het pack als secundair installeert, zet dan de DIP-schakelaar voor de communicatie-eindweerstand UIT.

1. Geval 1: Wanneer u één batterijpack installeert, zet dan de DIP-schakelaar voor de communicatie-eindweerstand AAN. (Deze staat AAN wanneer de schakelaars omlaag staan.)

2. Geval 2-1: Wanneer u twee batterijpacks installeert en de omvormer heeft twee communicatiepoorten afzonderlijk voor elk batterijpack, zet dan alle DIP-schakelaars voor de communicatie-eindweerstand van beide packs AAN.

3. Geval 2-2: Wanneer u de twee batterijpacks installeert en de omvormer heeft slechts één communicatiepoort voor beide batterijpacks, installeer dan het secundaire pack met de eindweerstand uitgeschakeld in het midden. Installeer het primaire pack met de eindweerstand ingeschakeld aan de laatste kant. De middelste kant betekent dat er twee communicatieparen zijn aangesloten (1^e: van omvormer naar secundair pack, 2^e: van secundair pack naar primair pack),


De laatste kant betekent dat er één communicatiepaar is aangesloten (van secundair pack naar primair pack)
In geval 2-2 is de communicatiekabel aangesloten via een daisy chain. De communicatielijn van de omvormer moet worden aangesloten op het secundaire batterijpack. En de extra communicatielijn is aangesloten van het secundaire batterijpack op het primaire batterijpack. Secundaire communicatieconnectoren zijn vaste 2 communicatielijnen. De 1e lijn is aangesloten van de omvormer op het secundaire batterijpack. De 2e lijn is aangesloten tussen primair en secundair. Indien onjuist geïnstalleerd, werkt het batterijpack niet normaal.
In het geval van producten die een combiner box gebruiken, kunnen communicatielijnen ook worden aangesloten via de combiner box.

*De communicatie-eindweerstand kan worden gewijzigd afhankelijk van het omvormermodel, niet van de eigen toestand van de batterij. Daarom moet u de beschrijving van de batterijcommunicatie-aansluiting in de installatiehandleiding van de omvormer raadplegen. Hieronder volgen enkele voorbeelden volgens het omvormermodel.

[Wanneer slechts 1 pack is geïnstalleerd]
Omvormermodel	SMA		SolarEdge		Andere modellen (Geval 1)
	SUNNY BOY STORAGE 2.5/3.7/5.0/6.0 (Geval 1)		Energy Hub (Geval 1)
Primair / Secundair	Primair		Primair		Primair
Communicatieweerstand	AAN		AAN		AAN
[Wanneer 2 packs zijn geïnstalleerd]
Omvormermodel	SMA		SolarEdge		Andere modellen
	SUNNY BOY STORAGE 2.5/3.7/5.0/6.0 (Geval 2-1)		Energy Hub (Geval 2-2)
Primair / Secundair	Primair	Primair	Primair	Secundair	Raadpleeg de omvormer
Communicatieweerstand	AAN	AAN	AAN	UIT	Raadpleeg de installatiehandleiding van de omvormer.

Stroomkabel

(Bij gebruik van een combiner box)
De stroomkabel is aangesloten via een combiner box. Positieve en negatieve lijnen moeten via de combiner box op dezelfde polariteitslijn worden aangesloten. De gezamenlijke aansluiting bevindt zich in de combiner box. Als de installateur de omgekeerde polariteitspositie van de stroomlijn heeft aangesloten, werkt het batterijsysteem niet normaal.

RMD-toepassingen

Batterijstatus controleren via RMD

De batterijstatus controleren gaat als volgt.

1. RMD directe wifi-verbinding
   Ga eerst verder met de directe wifi-verbinding van de RMD, zoals hieronder wordt weergegeven.
   Zoek en open de SSID van de RMD AP vanaf een apparaat (hierna te noemen een apparaat) dat WLAN Station-functies ondersteunt, zoals een smartphone.
   RMD SSID heeft een structuur van "RESU_ (of RMD) + RMD WLAN STM MAC ADRES".
   Voor de onderstaande apparaten is de SSID van de RMD SoftAP "RESU_44CBXXXC14F (of RMD44CBXXXC14F)". Het wachtwoord is 12345678 (wijzigbaar).

2. RMD-webpagina openen
   1. Start een webbrowser op het apparaat en voer 192.168.4.1 in de adresbalk in. Als het volgende scherm na invoer wordt weergegeven, bent u succesvol verbonden met de RMD-webserver.

   2. Voer het wachtwoord in en klik op 'Register' (Registreren) om naar het startscherm te gaan.
   3. Het standaardwachtwoord is ingesteld op 123456 en kan worden gewijzigd in de web-UI.
3. Batterijstatus controleren
   Ga naar het tabblad 'Monitoring' (Bewaking) – 'BMS' van de RMD-webpagina en controleer de waarde in het rode vak. Als de waarde niet '0x0000(of 0x00)' is, raadpleeg dan de tabel Probleemoplossing hieronder en onderneem actie.


Foutnaam	Foutcode	Ondersteuningsactie vereist
Overspanningsfout2	DiagResultFault2 0x0001	Stuur de batterij terug naar LG Energy Solution.
Onderspanningsfout2	DiagResultFault2 0x0002	Batterijpakket aan en controleer op extra fouten. Laad het batterijpakket bij normale werking op tot meer dan 5% SoC met een omvormer. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Oververhittingsfout2	DiagResultFault2 0x0400	Als er een warmtebron in de buurt is of de wind van de airconditioner er direct op blaast, verwijder dan de warmtebron. Verlaag de temperatuur tot kamertemperatuur. Wacht tot de batterijtemperatuur overeenkomt met de kamertemperatuur en zet vervolgens de CB aan. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Ondertemperatuurfout2	DiagResultFault2 0x0800	Als er ijs op het batterijoppervlak zit. Verwijder het ijs. Verhoog de temperatuur tot kamertemperatuur. Wacht tot de batterijtemperatuur overeenkomt met de omgevingstemperatuur en zet vervolgens de CB aan. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Overmatige laadstroomfout2	DiagResultFault2 0x0020	Controleer of de installatie/bedrading correct is aangesloten en of de omvormer de CB inschakelt. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Overmatige ontlaadstroomfout2	DiagResultFault2 0x0040
Overmatige laadvermogenslimietfout2	DiagResultFault2 0x0080
Overmatige ontlaadvermogenslimietfout2	DiagResultFault2 0x0100
Externe communicatie mislukt (BMS-DC/DC LOC)	DiagResultFault2 0x4000	Controleer de communicatielijn. Als er geen afwijkingen zijn in de communicatielijn, zet dan het batterijpakket aan en controleer op extra fouten. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Interne communicatie mislukt (MCU-BMIC Comm. In BMS)	DiagResultFault2 0x2000	Sluit de kabel tussen de bovenklep en de BMA opnieuw aan. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
BMS interne fout2	DiagResultHwFault2 0x0004 DiagResultHwFault2 0x1000 DiagResultFault2 0x10000 DiagResultHwFault2 0x0001 DiagResultHwFault2 0x0008 DiagResultHwFault2 0x0200 DiagResultHwFault2 0x0100 DiagResultHwFault2 0x0040 DiagResultHwFault2 0x0002 DiagResultHwFault2 0x2000	Probeer de batterij opnieuw op te starten. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Pakket onderspanningsfout2	DiagResultFault2 0x0008	Batterijpakket aan en controleer op extra fouten. Laad het batterijpakket bij normale werking op tot meer dan 5% SoC met een omvormer. Haal het pakket op als het probleem zich herhaaldelijk voordoet.
Dringende onderspanningsfout2	DiagResultFault2 0x0004	Stuur de batterij terug naar LG Energy Solution.
Plotselinge spanningsvalfout2	DiagResultFault2 0x80000	Stuur de batterij terug naar LG Energy Solution.
Celafwijkingsspanningsfout2	DiagResultFault2 0x4000000	Stuur de batterij terug naar LG Energy Solution.

BMS en DC/DC en RMD-update via RMD

U moet de firmware downloaden voordat u de update start. Ga naar de LG ESS-batterijwebsite en controleer het menu 'Home Battery Partner' > 'Technische ondersteuning'.

1. RMD directe wifi-verbinding
   Ga eerst verder met de directe wifi-verbinding van de RMD, zoals hieronder wordt weergegeven.
   Zoek en open de SSID van de RMD AP vanaf een apparaat (hierna te noemen een apparaat) dat WLAN Station-functies ondersteunt, zoals een smartphone.
   RMD SSID heeft een structuur van "RESU_(of RMD) + RMD WLAN STM MAC ADRES". Voor de onderstaande apparaten is de SSID van de RMD SoftAP "RESU_44CBXXXC14F (of RMD44CBXXXC14F)". Het wachtwoord is 12345678 (wijzigbaar).

2. RMD-webpagina openen
   1. Start een webbrowser op het apparaat en voer 192.168.4.1 in de adresbalk in. Als het volgende scherm na invoer wordt weergegeven, bent u succesvol verbonden met de RMD-webserver.

   2. Voer het wachtwoord in en klik op 'Register' (Registreren) om naar het startscherm te gaan.
   3. Het standaardwachtwoord is ingesteld op 123456 en kan worden gewijzigd in de web-UI.
3. BMS, DC/DC en RMD-update
   Kan F/W upgraden. De upgrade wordt uitgevoerd op de volgende drie doelen.
   • RMD
   • BMS
   • DC/DC

1. Klik op de knop "Config" (Configureren)
2. Klik op de knop 'Update' (Updaten)
3. Klik, afhankelijk van het doel dat u wilt updaten, op de knop 'Choose File' (Bestand kiezen).
4. Selecteer een updatebestand

5. Nadat u hebt gecontroleerd of het bestand correct is geselecteerd, klikt u op de knop 'Send' (Verzenden).

6. Als u het succesbericht in de rechterbovenhoek controleert, is de update succesvol verlopen.


Installatie via RMD voor webgebruiker

Gebruikersovereenkomst
Ga naar https://resumonitor.lgensol.com en meld u aan.
Klik op Installatie → Gebruikersovereenkomst en zoek het product dat u wilt installeren.
Selecteer uw regio (niet-EU/EU).
Verkrijg de overeenkomst van het privacybeleid voor de klant. Als de klant akkoord gaat met het privacybeleid, verkrijg dan de persoonlijke gegevens van de klant.

Batterij-installatie (RMD Setup)
Zoek en open de SSID van de RMD AP vanaf een apparaat (hierna te noemen een apparaat) dat WLAN Station-functies ondersteunt, zoals een smartphone.
RMD SSID heeft een structuur van "RESU_(of RMD) + RMD WLAN STM MAC ADRES". Voor de onderstaande apparaten is de SSID van de RMD SoftAP "RESU_44CBXXXC14F (of RMD44CBXXXC14F)". Het wachtwoord is 12345678 (wijzigbaar).
Klik op de knop "Config" (Configureren) voor RMD-instelling op het RMD-web. (De webbrowser wordt omgeleid naar het RMD-webadres 192.168.4.1)

RMD-weblogin
Voer het wachtwoord in en klik op 'Register' (Registreren) om naar het startscherm te gaan. Het standaardwachtwoord is ingesteld op 123456 en kan worden gewijzigd in de web-UI.

Configuratie-instelling

1. Servergebruik: Bepaal of u de cloudserver wilt gebruiken (verbinding maken).
2. Omvormertype: N.v.t.
3. BMA-nummer: Selecteer het aantal modules: Selecteer 2
4. Communicatietype: N.v.t.
5. Land: Selecteer het land.
6. Tijdzone: Uur: Optie om ±1 uur in UTC weer te geven.
7. Tijdzone: Minuut: Optie om een eenheid van 15 minuten weer te geven.
8. Stroombesparingstimer: N.v.t.
9. Bedrijfsmodus: Moet 'Met BMS' selecteren
10. IotHub Connection String: Voer een unieke String in die wordt gebruikt om toegang te krijgen tot de Azure IoTHub (Cloud Server). De String-indeling is als volgt:
    HostName=emashub.azure-devices.net; DeviceId= XXXX;SharedAccessKey=OOOO=
    * Raadpleeg paragraaf Obtaining IoT Hub String voor meer informatie over het verkrijgen van Strings.
11. Nadat u alle instellingen hebt voltooid, klikt u op de knop Save (Opslaan).

Serververbinding (Wifi-instelling)
(Als u een Ethernet-verbinding hebt en geen Wifi wilt gebruiken, sla dit onderdeel dan over)

Ga naar het tabblad Network (Netwerk) → Wi-Fi

1. Klik op de knop Scan AP (AP scannen) rechtsboven in de web-UI.

2. Het aantal beschikbare AP's wordt weergegeven in een pop-upvenster.

3. Selecteer de AP die u wilt openen in de vervolgkeuzelijst SSID, voer het wachtwoord in en klik op de knop Connect (Verbinden) (handmatige invoer is mogelijk).

4. Als de verbinding met de AP succesvol is, informeert een pop-upvenster of de verbinding succesvol was, als volgt:


Controleer de installatiestatus
Ga naar het tabblad Monitoring Server. Controleer of de statuswaarden "OK" zijn. Of de Ethernet-verbinding of de wifi-verbinding 'OK' is, hangt af van de serververbindingsmethode. Een voorbeeld is het geval van een wifi-verbinding.)

Veiligheid

Symbolen

	Voorzichtig, risico op elektrische schok
	Niet plaatsen of installeren in de buurt van ontvlambare of explosieve materialen
	Installeer het product buiten het bereik van kinderen
	Zwaar gewicht kan ernstig rugletsel veroorzaken
	Koppel de apparatuur los voordat u onderhoud of reparatie uitvoert
	Neem voorzorgsmaatregelen voor het hanteren van elektrostatisch gevoelige apparaten
	Beschermingsklasse 1
	Voorzichtig, risico op elektrische schok, energieopslag getimede ontlading.

Veiligheidsinstructies

Om veiligheidsredenen zijn installateurs verantwoordelijk voor het vertrouwd raken met de inhoud van dit document en alle waarschuwingen voordat ze installatie en onderhoud uitvoeren.

Algemene veiligheidsmaatregelen

Overspanningen of verkeerde bedrading kunnen de batterij beschadigen en verbranding veroorzaken, wat uiterst gevaarlijk kan zijn.
Elk type productstoring kan leiden tot lekkage van elektrolyten of ontvlambaar gas.
Vermijd het installeren van de batterij waar ontvlambare stoffen worden opgeslagen. Niet installeren op plaatsen waar explosief gas of chemicaliën aanwezig zijn.
Tijdens de installatie van de batterij moeten het elektriciteitsnet en de zonne-energie-invoer worden losgekoppeld van de bedrading van de batterij.
De bedrading moet worden uitgevoerd door gekwalificeerd personeel.
De elektronica in de batterij is kwetsbaar voor elektrostatische ontlading.
Zorg ervoor dat u geaard bent voordat u de batterij hanteert.
Lees het label met waarschuwingssymbolen en voorzorgsmaatregelen, die zichtbaar zijn onder de batterijklep (zie paragraaf Waarschuwingslabel).

Producthandleiding

• Stel de batterij niet bloot aan open vuur.
• Plaats het product niet in de buurt van zeer ontvlambare materialen.
• Niet blootstellen aan of plaatsen in de buurt van waterbronnen zoals regenpijpen of sproeiers.
• Bewaar of installeer het product niet in direct zonlicht.
• Installeer het product niet in een luchtdichte behuizing of in een ruimte zonder ventilatie.
• Installeer het product niet in een woonruimte van wooneenheden of in slaapeenheden anders dan in nutskasten en opslag- of nutsruimten.
• Bewaren op een koele en droge plaats. (Niet bewaren in kassen of opslagruimten voor hooi, stro, kaf, diervoeder, kunstmest, groenten of fruitproducten.)
• Bewaar het product op een vlakke, horizontale ondergrond
• Bewaar het product buiten het bereik van kinderen en dieren.
• Bewaar het product in een schone omgeving, vrij van stof, vuil en afval.
• Koppel het product niet los, demonteer of repareer het niet door ongekwalificeerd personeel. Alleen gekwalificeerd personeel mag het product hanteren, installeren en onderhouden.
• Beschadig het product niet door het te laten vallen, te vervormen, te stoten, te snijden of te penetreren met een scherp voorwerp. Dit kan brand of lekkage van elektrolyten veroorzaken.
• Raak het product niet aan als er vloeistof op gemorst is. Er is een risico op elektrische schok. Hanteer de batterij met geïsoleerde handschoenen.
• Stap niet op het product of de verpakking van het product, aangezien het product beschadigd kan raken.
• Plaats geen vreemde voorwerpen bovenop de batterij en op de koelvin.
• Plaats de batterij niet ondersteboven op de grond.
• Sluit de stroomkabels niet in de tegenovergestelde richting aan op het aansluitblok.
• Laad een beschadigde batterij niet op of ontlaad deze niet.
• Als het product in een garage of carport is geïnstalleerd, zorg er dan voor dat er voldoende ruimte is voor voertuigen.
• De batterij is IP55-gecertificeerd en kan zowel binnen als buiten worden geïnstalleerd. Als de batterij echter buiten wordt geïnstalleerd, mag deze niet worden blootgesteld aan direct zonlicht of waterbronnen, omdat deze kunnen leiden tot:
  • Vermogensbeperkingsverschijnselen in de batterij (met een resulterende afname van de energieproductie door het systeem).
  • Voortijdige slijtage van de elektrische/elektromechanische en mechanische componenten.
  • Vermindering van de prestaties, prestatiegarantie en mogelijke schade aan de batterij
• Gebruik het product alleen met een door LGES geautoriseerde omvormer.
  Voor een lijst met compatibele omvormers kunt u de LG ESS Battery-website bezoeken via de onderstaande URL en het menu 'Home Battery' > 'Product Info' raadplegen.
  https://www.lgessbattery.com/us (in het geval van Noord-Amerika)
  https://www.lgessbattery.com/au (in het geval van Australië)
  https://www.lgessbattery.com/eu (in het geval van alle EU-landen in het algemeen)
  https://www.lgessbattery.com/de (in het geval van Duitsland)
  https://www.lgessbattery.com/it (in het geval van Italië)
  https://www.lgessbattery.com/es (in het geval van Spanje)
• Sluit geen AC-geleiders of fotovoltaïsche geleiders rechtstreeks aan op de batterij. Deze mogen alleen op de omvormer worden aangesloten.

Reactie op noodsituaties

Het product bevat interne foutmechanismen die zijn ontworpen om storingen en daaruit voortvloeiende risico's te voorkomen. LG Energy Solution kan echter de veiligheidsprestaties van het product niet garanderen als het ooit wordt blootgesteld aan misbruik, schade of nalatigheid.

• Als een gebruiker toevallig wordt blootgesteld aan de interne materialen van de batterijcel als gevolg van schade aan de buitenste behuizing, worden de volgende acties aanbevolen. In geval van inademing: Verlaat onmiddellijk het besmette gebied en zoek medische hulp.
  In geval van contact met de ogen: Spoel de ogen 15 minuten met stromend water en zoek medische hulp.
  In geval van contact met de huid: Was het aangeraakte gebied grondig met zeep en zoek medische hulp.
  In geval van inslikken: Wek braken op en zoek medische hulp.

Als er brand uitbreekt op de plaats waar de batterij is geïnstalleerd, voer dan de volgende tegenmaatregelen uit.

• Gebruik brandblusmiddelen
  Een ademhalingsapparaat is niet vereist tijdens normaal gebruik.
  Gebruik een FM-200- of CO2-blusser voor batterijbranden.
  Gebruik een ABC-brandblusser als de brand niet van de batterij afkomstig is en zich nog niet naar de batterij heeft verspreid.
• Volg de juiste brandbestrijdingsinstructies
  1. Als er brand uitbreekt tijdens het opladen van batterijen, en het is veilig om dit te doen, koppel dan de stroomonderbreker van de batterij los om de stroomtoevoer te stoppen.
  2. Als de batterij nog niet in brand staat, blus dan de brand voordat de batterij vlam vat, bij voorkeur met water.
  3. Als de batterij in brand staat, probeer deze dan niet te blussen en evacueer onmiddellijk mensen van het terrein.

Er kan een mogelijke explosie optreden wanneer batterijen worden verhit tot boven 150°C. Wanneer een batterij in brand staat, zal deze giftige gassen lekken. Benader het niet.

• Effectieve manieren om met ongevallen om te gaan
  Op het land: Plaats de beschadigde batterij op een afgezonderde plaats en bel uw plaatselijke brandweer of servicemonteur.
  In water: Blijf uit het water en raak niets aan als een deel van de batterij, omvormer of bedrading onder water staat.
  Gebruik de ondergedompelde batterij niet opnieuw. Neem contact op met uw servicemonteur voor assistentie.

Waarschuwingslabel

Het product-/waarschuwingslabel en het traceerbaarheidslabel van de Battery Control Unit bevinden zich achter de voorklep. De voorklep opent door de hendel van de voorklep tegen de klok in te draaien. De traceerbaarheidslabels van de Battery Modules zijn bevestigd aan de zijkant van de Battery Modules.

1. Product-/waarschuwingslabel

2. Traceerbaarheidslabel
   1. Battery Control Unit

   2. Battery Module


Gekwalificeerd personeel

Deze handleiding voor de hierin beschreven taken en procedures is uitsluitend bedoeld voor gebruik door geschoold personeel. Onder geschoold personeel wordt verstaan een getrainde en gekwalificeerde elektricien of installateur die over alle volgende vaardigheden en ervaring beschikt:

• Kennis van de functionele principes en de werking van on-grid- en off-grid-systemen (back-up)
• Kennis van de gevaren en risico's die verbonden zijn aan het installeren en gebruiken van elektrische apparaten en aanvaardbare beperkingsmethoden
• Kennis van de installatie van elektrische apparaten
• Kennis van en naleving van deze handleiding en alle veiligheidsmaatregelen en beste praktijken
• Kwalificatie gespecificeerd in het garantiebestand van de batterij
  : RESU-certificering op de batterijwebsite
  : Kennis van lokale installatienormen
  : Elektrische licentie voor batterij-installatie vereist door het land of de staat
• Reparatie van de batterij door demontage is alleen mogelijk in het LG Service Center of door een persoon die afzonderlijk is geautoriseerd van de installatiekwalificatie

Contactinformatie

Beschadigde batterijen zijn gevaarlijk en moeten met uiterste voorzichtigheid worden behandeld. Ze zijn niet geschikt voor gebruik en kunnen een gevaar vormen voor personen of eigendommen. Als de batterij beschadigd lijkt te zijn, neem dan contact op met het regionale contactpunt van LG Energy Solution of uw distributeur. Gebruik de onderstaande contactgegevens voor technische assistentie. Deze telefoonnummers zijn alleen beschikbaar tijdens kantooruren op doordeweekse dagen.

Servicecontacten
HQ (KOR) / Andere regio's	Adres	29, Gwahaksaneop-3-ro, Oksan-myeon, Heungdeok-gu, Cheongju-si, Chungcheongbuk-do, Zuid-Korea
	E-mail	essservice@lgensol.com
US	Adres	19481 San Jose Ave City of Industry, CA 91748, U.S.A
	Telefoon	+1 888 375 8044
	E-mail	help@etssi.com
Europe	Adres	E-Service Haberkorn GmbH, Stolberger Str. 25, 06493 Harzgerode, Duitsland
	Telefoon	+49 (0) 6196 5719 660
	E-mail	lgchem@e-service48.de
Australia	Adres	Unit 12, 35 Dunlop Road, Mulgrave VIC 3170, Australië
	Telefoon	+61 1300 178 064
	E-mail	essserviceau@lgensol.com

Scan de QR-code om de [Installatievideohandleiding] te bekijken

Referenties

• DominoQQ ⮚ Breaking News Agen Situs Judi Domino99 QQ Online Terpercaya
• LG ESS Battery｜USA
• LG ESS Battery｜Australia
• LG ESS Battery｜Europe
• LG ESS Akku｜German
• Batteria ESS LG｜Italian
• Batería SAE LG｜Spanish

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG RESU10H Prime handleiding

Beschikbare talen
