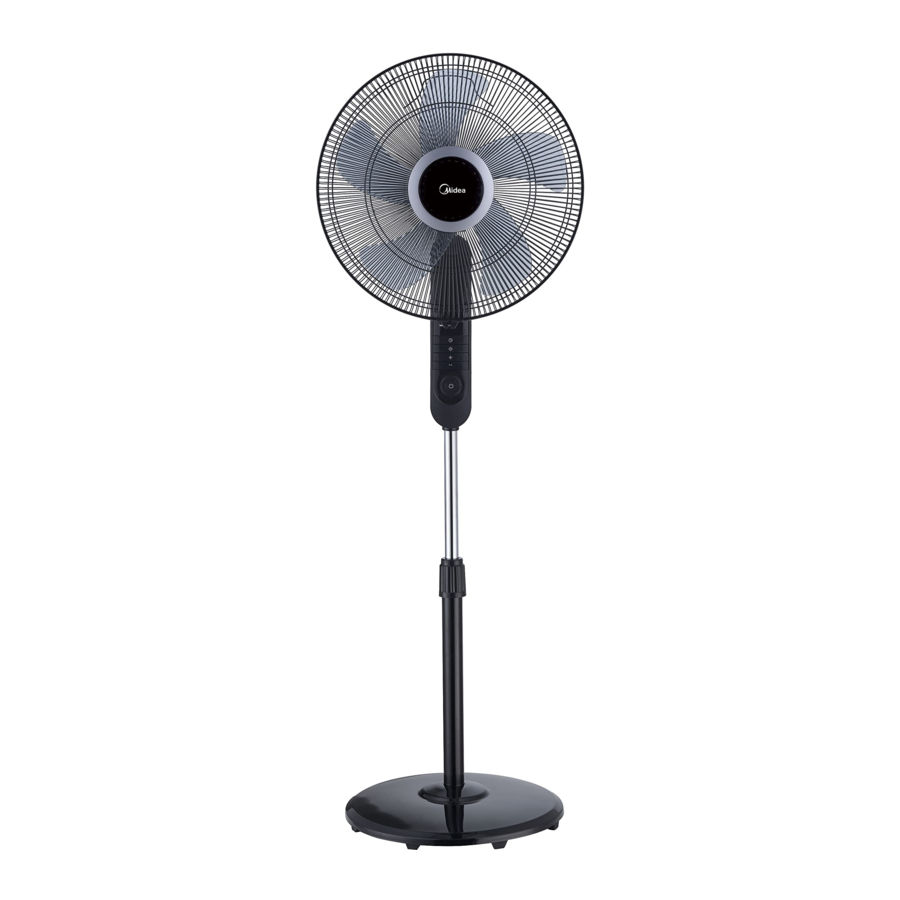

Midea FS40-15FR Handleiding

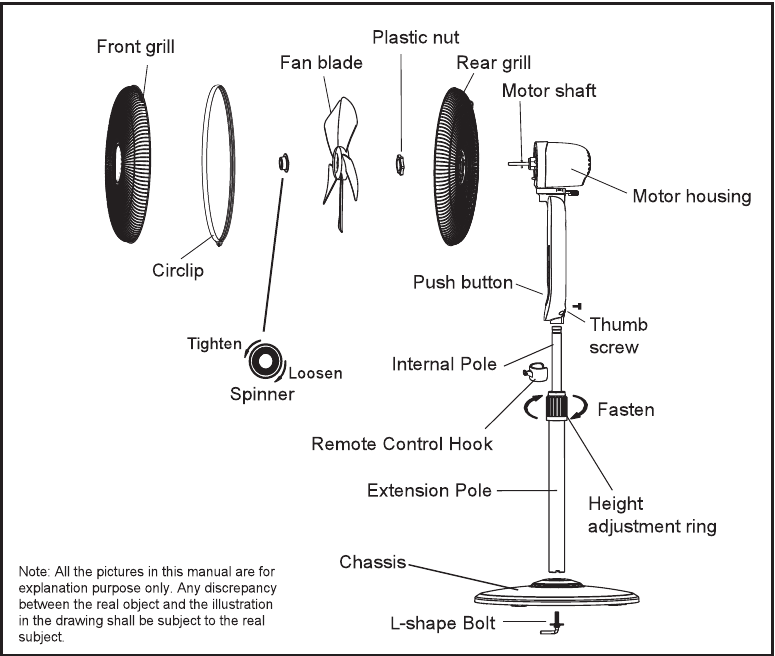

ONDERDELEN

MONTAGE VAN CHASSIS & KOLOMEENHEID

1. Draai de 7-vormige bout van de verlengpaal los. (Afb. 1)

2. Steek de verlengpaal in het chassis en draai de 7-vormige bout vast (Afb.2)

3. Maak vanaf de verlengpaal de hoogteverstellingsring los en stel de interne paal in op de gewenste hoogte.
   ( Let op: Als u de interne paal niet kunt vinden, moet deze zich in de verlengpaal bevinden. U kunt deze uit de verlengpaal trekken.) (Afb.3)

4. Om de kopunit aan de interne paal te bevestigen, draait u de duimschroef aan de onderkant van de kopunit los. Plaats de kopunit op de interne paal en draai de duimschroef vast in lijn met de groef op de interne paal. (Afb.4)


   De hoogteverstellingsring moet volledig zijn vastgemaakt voordat het motorsectie op de interne paal wordt gemonteerd.
5. Gebruik van de afstandsbedieningshaak: maak de rechte kant van de haak omhoog, klem de haak met de opening aan de binnenbuis, de haak kan op en neer worden bewogen langs de buis (Afb. 5).

   De haak van de afstandsbediening kan worden gekoppeld aan het gat voor opslag wanneer deze niet in gebruik is. (Afb.6)


MONTAGE VAN GRILL & VENTILATORBLAD

1. Draai de spinner met de klok mee los (of haal de spinner uit de zak) en de plastic moer tegen de klok in om ze beide te verwijderen. Bevestig de achtergrill aan de motor en draai de plastic moer weer vast. (Afb. 7)

2. Steek het blad in de as en zorg ervoor dat de rotoraspen in de groef van het blad past. Draai de spinner tegen de klok in om het blad vast te draaien. (Afb.8)

3. Bevestig de voorgrill en de achtergrill met een borgring en maak vervolgens de borgring vast en vergrendel de schroef en moer. (Afb.9)


GEBRUIKSAANWIJZING

1. Afstandsbediening (Afb.10)

   Afb.10
   1. SLEUTELINSTRUCTIE
      1. "" AAN/UIT-TOETS
         De toets "" is om de ventilator in te schakelen. De ventilator start op normale wind.
         Druk op de toets "" als de ventilator moet worden uitgeschakeld.
      2. "" SNELHEIDSTOETS
         Wanneer de ventilator is gestart, drukt u herhaaldelijk op deze toets. De ventilator werkt dan met "0-1-2-3 (Uit-Laag-Midden-Hoog)" circulair.
      3. "" TIMERTOETS
         Wanneer deze toets herhaaldelijk wordt aangeraakt of ingedrukt wordt gehouden, wordt de tijd die moet worden ingesteld voor luchttoevoer stapsgewijs verhoogd met 0,5 uur en opgeteld tot 7,5 uur in 15 stappen.
         Als bijvoorbeeld de ventilatorwerking moet worden ingesteld op 5,5 uur, moet deze toets herhaaldelijk worden aangeraakt, zodat de controlelampjes voor 0,5, 1 en 4 uur samen oplichten. Dit betekent dat de ingestelde tijd 0,5+ 1+ 4= 5,5 uur is.
         De tijdsinstelling die wordt aangegeven door het controlelampje, neemt geleidelijk af met een eenheid van 0,5 uur. Druk niet op de TIMER-toets wanneer de ventilator continu moet werken. Op dit moment branden alle controlelampjes niet.
      4. "" OSC-TOETS
         Nadat de ventilator is gestart, drukt u op deze toets om de ventilator te laten oscilleren en stopt u de oscillatie in de gewenste richting door nogmaals te drukken.
      5. "" MODUS-TOETS
         Druk op deze toets om de modus te selecteren. De volgorde is normaal, natuurlijk en slaap wanneer deze toets herhaaldelijk of continu wordt aangeraakt. Het lampje kan de modusstatus aangeven.
         Normale wind
         Druk op de "mode" (modus) toets om de normale wind te selecteren en druk vervolgens herhaaldelijk op de "speed" (snelheid) toets om 3 snelheden te kiezen.
         Natuurlijke wind
         Druk op de "mode" (modus) toets om de natuurlijke wind te selecteren en druk vervolgens herhaaldelijk op de "speed" (snelheid) toets om 3 snelheden te kiezen.
         Slaapwind
         Druk op de "mode" (modus) toets om de slaapwind te selecteren en druk vervolgens herhaaldelijk op de "speed" (snelheid) toets om 3 snelheden te kiezen.
      6. "" STILTE-TOETS
         In de staat van niet-stilte, drukt u op de stilteknop, de ventilator bevindt zich in de stille staat en het stiltepictogram licht op, terwijl de indicatorpictogrammen van de andere windtypes en windniveaus uitgaan. In de stille staat, drukt u op de windtypeknop, het blaasvolume + en —knoppen, er is geen reactie, terwijl andere knoppen normaal kunnen reageren.
         Druk nogmaals op de stilteknop om af te sluiten en de ventilator keert terug naar de vorige werkende staat. Het stiltepictogram gaat uit en 00 wordt weergegeven op het digitale scherm.

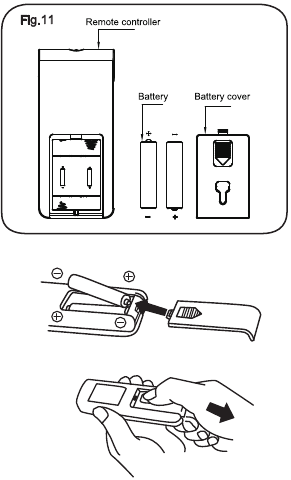

   2. BATTERIJEN (batterij niet inbegrepen in de verpakking)
      1. Schuif het batterijcompartimentdeksel open.
      2. Plaats de batterijen en zorg ervoor dat de batterijen zijn geplaatst zoals weergegeven in Afb. 10
      3. Schuif het batterijdeksel terug.
         OPMERKINGEN: Gebruik mangaan- of alkalinebatterijen van maat "AAA". Gebruik geen oplaadbare batterijen.

   3. BATTERIJWAARSCHUWING ZOALS HIERONDER
      1. "Gooi batterijen niet in vuur, batterijen kunnen exploderen of lekken."
      2. Meng geen oude en nieuwe batterijen.
      3. Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen.
   4. AFSTANDSBEDIENING
      Richt de afstandsbediening op de receptor op de behuizing van de ventilator en druk op de gewenste knop. De afstandsbediening werkt op afstanden tot ongeveer vijf meter en een hoek van 30 graden tussen rechts en links van de receptor. De batterijen moeten uit de afstandsbediening worden verwijderd voordat deze wordt gesloopt en ze moeten veilig worden afgevoerd.
   5. OVERVERHITTINGBEVEILIGING VAN DE MOTOR
      De wikkelingen van de motor hebben een thermische zekering die doorbrandt en de ventilator schakelt uit en de temperatuur van de motor stijgt niet meer, zodat plastic onderdelen van de ventilator niet worden blootgesteld aan vervorming tot zover dat ze door de oververhitting worden verbrand als de motor om een onverwachte reden oververhit raakt.
2. Bedieningspaneel (Afb.12)

   Afb.12
   Deze toetsen van het bedieningspaneel kunnen op dezelfde manier worden gebruikt als die van de afstandsbediening.
3. Kantelverstelling
   Om de luchtstroom naar boven of naar beneden aan te passen, duwt u de roosters lichtjes in de gewenste richting.
4. Hoogteverstelling
   De hoogte van de ventilator kan worden aangepast door de hoogteverstellingsring voorzichtig los te draaien en de ventilator omhoog of omlaag te brengen en de hoogteverstellingsring stevig vast te draaien.

ONDERHOUDSINSTRUCTIE

De ventilator vereist weinig onderhoud. Probeer hem niet zelf te repareren. Raadpleeg gekwalificeerd onderhoudspersoneel als onderhoud nodig is.

1. Voordat u gaat schoonmaken en monteren, moet de ventilator worden losgekoppeld.
2. Om een adequate luchtcirculatie naar de motor te garanderen, houdt u de ventilatieopeningen aan de achterkant van de motor vrij van stof. Demonteer de ventilator niet om stof te verwijderen.
3. Veeg de buitenste onderdelen af met een zachte doek met een mild reinigingsmiddel.
4. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen om krassen op het oppervlak te voorkomen. Gebruik geen van de volgende middelen als reiniger: benzine, verdunner.
5. Laat geen water of andere vloeistoffen in de motorbehuizing of interne onderdelen komen.

REINIGING

1. Zorg ervoor dat u de stekker uit het stopcontact haalt voordat u gaat schoonmaken.
2. Plastic onderdelen moeten worden schoongemaakt met een zachte doek die is bevochtigd met milde zeep. Verwijder zeepresten grondig met een droge doek.

GARANTIE / SERVICE

Als u een reden tot klagen heeft, neem dan contact op met onze klantenservice op:

Tel.: 06196-90 20 - 0

Fax.: 06196-90 20 -120

Email: service-meg@midea.com

VEILIGHEIDSMAATREGELEN

LEES EN BEWAAR DEZE INSTRUCTIES

Lees de regels voor een veilige bediening en de instructies zorgvuldig.

1. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
2. Dompel het apparaat, het snoer of de stekker niet onder in water of een andere vloeistof om het risico op elektrische schokken te voorkomen.
3. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
4. Koppel het apparaat los van het stopcontact wanneer het niet in gebruik is en vóór het reinigen.
5. Houd elektrische apparaten buiten bereik van kinderen of zwakke personen. Laat ze de apparaten niet zonder toezicht gebruiken.
6. Wanneer de ventilator is gemonteerd, mag de rotorbladbeschermer niet meer worden verwijderd
   • Koppel de ventilator los voordat u hem gaat schoonmaken.
   • De rotorbeveiliging mag niet worden gedemonteerd/geopend om de rotorbladen schoon te maken.
   • Veeg de ventilatorbehuizing en de rotorbladbeschermer af met een licht vochtige doek.

REGELS VOOR EEN VEILIGE BEDIENING

1. Steek nooit vingers, potloden of andere voorwerpen door het rooster wanneer de ventilator draait.
2. Koppel de ventilator los wanneer u hem van de ene naar de andere locatie verplaatst.
3. Zorg ervoor dat de ventilator tijdens het gebruik op een stabiele ondergrond staat om omvallen te voorkomen.
4. Gebruik de ventilator NIET in een raam, regen kan elektrisch gevaar veroorzaken.
5. Alleen voor huishoudelijk gebruik.
