CAB UP-handleiding
UP-besturingseenheid
De UP-besturingskaart kan worden gebruikt om 1 operator (die niet meer dan 1500 W verbruikt) te bedienen door middel van laagspanningsingangssignalen.
Het bedieningspaneel werkt in de modus "Ingedrukt houden om te draaien".
De knoppen OPEN en DICHT moeten gedurende de hele tijd dat de manoeuvre vereist, ingedrukt worden gehouden.
Gebruik geen commando's met zelfhoudende contacten.
Alle bedieningselementen moeten dicht bij de poort worden geplaatst.
De persoon die de deur bedient, moet zich in een positie bevinden van waaruit hij de deur kan zien en niet in gevaar kan zijn.
Voorzie de lijn van een zekering of een stroomonderbreker die is afgestemd op de motorabsorptie.
ALGEMENE WAARSCHUWINGEN
- De draadverbindingen en de werkingslogica moeten in overeenstemming zijn met de geldende voorschriften.
- De kabels met verschillende spanning moeten fysiek gescheiden zijn of voldoende geïsoleerd zijn door een extra isolatie van ten minste 1 mm.
- De kabels moeten verder worden vastgemaakt in de buurt van de terminals.
- Controleer alle aansluitingen voordat u de unit inschakelt.
TECHNISCHE GEGEVENS
| Stroomvoorziening | 230 Vac 50/60 Hz |
| Motoruitgang | 1 motor 230 Vac |
| Maximaal stroomverbruik | 1500W |
| Internationale beschermingsklasse | IP20 |
| Functietemperatuur | -20°C/+50°C |

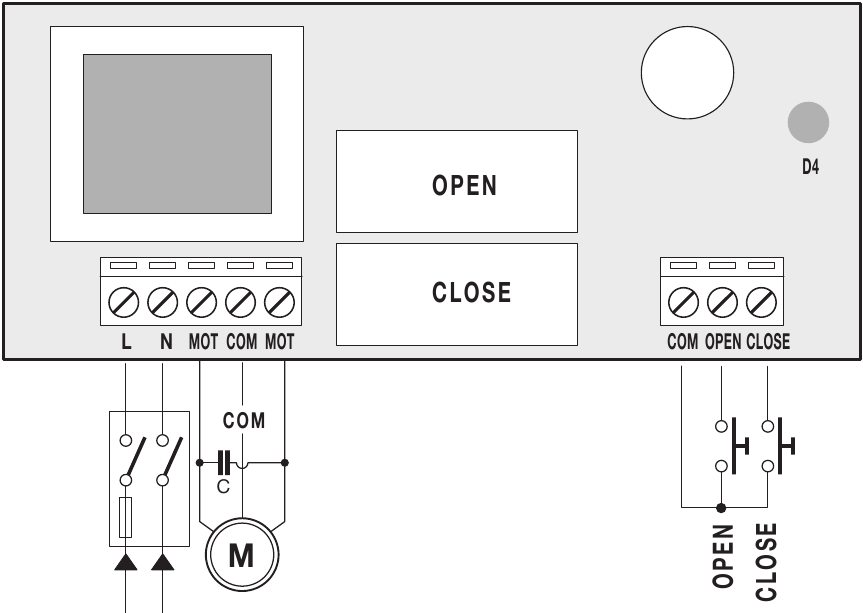

INPUT/OUTPUT-FUNCTIES
| Terminals | Functie | Beschrijving |
| L-N | Stroomvoorziening | Ingang 230Vac 50/60Hz (L-fase/N-neutraal) |
| MOT-COM-MOT | Motor | Motoringang (3-fase/4-Com/5-fase) |
| MOT-MOT | Condensator | Ingangscondensator voor het starten van de motor. Niet gebruikt in het geval van motoren met interne condensator. |
| COM | COM | Gemeenschappelijke ingangen (+12Vdc). |
| OPEN | OPEN | OPEN-ingang (N.O. Contact –veilige laagspanning). |
| CLOSE | CLOSE | CLOSE-ingang (N.O. Contact –veilige laagspanning) |
| D4 | LED | Ledvoeding. De led brandt wanneer het bedieningspaneel is ingeschakeld. |
AANSLUITINGEN CONTROLEREN
- Schakel de stroom uit.
- Ontgrendel de deur handmatig en duw hem ongeveer een halve slag. Vergrendel de deur weer.
- Schakel de stroom in.
- Geef een OPEN-commando met behulp van de OPEN-ingang.
- De deur moet in de openingsfase bewegen. In het negatieve geval, met de motor gestopt, de draden (3/5) van de motor omkeren.
