Dual XGPS150A Handleiding

Introductie

De XGPS150A werkt met signalen van GPS-satellieten om uw locatie overal ter wereld te bepalen. Vervolgens kan het uw locatiegegevens verzenden naar vele soorten apparaten die Bluetooth-connectiviteit hebben en het Bluetooth Serial Port Profile (SPP) ondersteunen. Dit omvat:

• de iPad inclusief Pro, Air en Mini
• de iPod touch (recente generaties) de iPhone
• U kunt de XGPS150A ook aansluiten op veel smartphones en tablets, evenals computers met Windows of OS X.

OPMERKING: Niet alle fabrikanten nemen SPP op in hun apparaten, zelfs niet als het apparaat Bluetooth heeft. Raadpleeg de gebruikershandleiding van uw specifieke apparaat om te bepalen of het SPP ondersteunt. Sommige apparaten, zoals Android-gebaseerde apparaten, hebben mogelijk een helper-app nodig om verbinding te maken met de XGPS150A. Zie Koppelen met uw apparaat voor meer informatie.

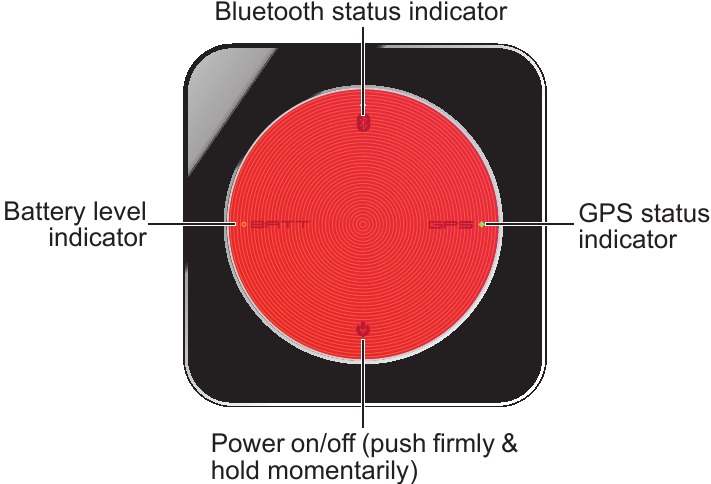

Functies

Aan/uit-schakelaar. Houd het aan/uit-pictogram ongeveer 3 seconden stevig ingedrukt om het apparaat in of uit te schakelen.
Indicator batterij bijna leeg. Dit lampje knippert rood wanneer het batterijniveau laag is en het apparaat moet worden opgeladen. (Zie Het apparaat opladen.) Tijdens het opladen brandt het lampje rood en het wordt groen wanneer het opladen is voltooid. Dit lampje is normaal gesproken uit terwijl de XGPS150A actief is.
Bluetooth-statusindicator. Dit lampje geeft aan of de XGPS150A op zoek is naar een apparaat om mee te verbinden, een verbinding met een apparaat aan het onderhandelen is of succesvol is gekoppeld met een apparaat. Een langzame knippering (ongeveer één keer per seconde) geeft aan dat de XGPS150A beschikbaar is om verbinding te maken met een ander apparaat. Een snelle knippering (ongeveer 5 keer per seconde) gebeurt kort wanneer de XGPS150A aan het koppelen is met een ander apparaat. Een continu brandend lampje geeft aan dat de XGPS150A succesvol is gekoppeld en communiceert met een ander apparaat.
GPS-statusindicator. De GPS-indicator knippert terwijl de XGPS150A op zoek is naar satellietsignalen. Het lampje wordt continu groen wanneer uw locatie succesvol is bepaald. OPMERKING: bij koppeling met een iPad, iPod touch of iPhone gaat het GPS-statuslampje pas branden als een app actief GPS-informatie aanvraagt.

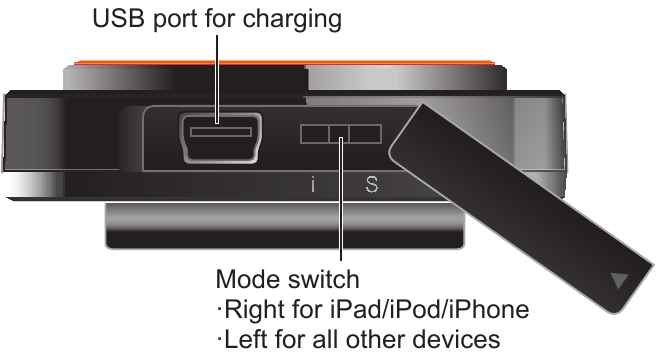

USB-aansluiting. De USB-connector wordt gebruikt voor het opladen van de XGPS150A.

Modusschakelaar. De modusschakelaar moet worden ingesteld voor het apparaat waarmee u de XGPS150A wilt gebruiken:

Installatie

De XGPS150A is zeer eenvoudig in gebruik. Er is een eenmalige installatieprocedure om hem te verbinden met uw iPad, iPod touch, iPhone, smartphone, tablet of laptop. Zodra dit installatieproces is voltooid, zet u de XGPS150A gewoon aan wanneer u hem wilt gebruiken.

Om de XGPS150A in te stellen met uw apparaat, moet u twee dingen doen:

• Stel de modusknop op de XGPS150A in voor het type apparaat dat u gaat gebruiken.
• Schakel de XGPS150A in en koppel hem aan het apparaat dat u gaat gebruiken.

De modusknop instellen

Verplaats met de punt van een fijne balpen de modusknop naar de juiste positie:

• Als u de XGPS150A gebruikt met een iPad, iPod touch of iPhone, schuift u de schakelaar naar rechts, weg van de USB-connector.
• Om de XGPS150A te gebruiken met een Android, Windows of Blackberry smartphone, laptop of tablet, verplaatst u de modusknop naar links, richting de USB-connector.

Het apparaat inschakelen

Houd de aan/uit-knop op de XGP-S150A ongeveer 3 seconden ingedrukt. De lampjes op het apparaat knipperen even en het blauwe lampje blijft knipperen, wat aangeeft dat de XGPS150A klaar is om te koppelen.
De batterij in de XGPS150A is al gedeeltelijk opgeladen en het apparaat zou de eerste keer dat u het uit de doos haalt, moeten inschakelen. Als het apparaat niet inschakelt, laad het dan op via een USB-bron voordat u verdergaat - zie Het apparaat opladen.

Koppelen met uw apparaat

Koppelen is het proces waarbij twee apparaten via Bluetooth worden verbonden om ze met elkaar te laten communiceren. U moet het koppelingsproces doorlopen de eerste keer dat u de XGPS150A met een nieuw apparaat gebruikt. Zodra de XGPS150A is gekoppeld aan een apparaat, onthouden de twee apparaten hun verbinding en hoeft u het koppelingsproces niet te herhalen.
Wanneer de XGPS150A is ingeschakeld, probeert hij automatisch opnieuw verbinding te maken met het laatste apparaat waarmee hij was gekoppeld. Houd hier rekening mee wanneer u hem met meerdere apparaten probeert te gebruiken: als u problemen ondervindt om een tweede apparaat de XGPS150A te laten herkennen, zorg er dan voor dat het laatste apparaat dat u met de XGPS150A hebt gebruikt, volledig is uitgeschakeld of buiten Bluetooth-bereik is.
Zodra de XGPS150A is gekoppeld met uw apparaat, kunt u onmiddellijk beginnen met het gebruiken van apps die gebruikmaken van GPS-informatie.

OPMERKING: Als uw apparaat tijdens het koppelingsproces om een code vraagt om verbinding te maken, gebruikt u "0000" of "1234".

Het apparaat koppelen met de iPad/iPod touch of iPhone

(OPMERKING: deze instructies zijn geschreven met iOS versie 5.0 en kunnen afwijken als u een andere versie van het iPhone OS gebruikt.)

• Zorg ervoor dat de modusknop op de XGPS150A naar rechts is geschoven (zie Installatie voor meer informatie).
• Schakel de XGPS150A in als deze nog niet is ingeschakeld. Het blauwe Bluetooth-statuslampje op de XGPS150A zou langzaam moeten knipperen (ongeveer één keer per seconde).
• Ga op de iPad/iPod touch/iPhone naar:
  Instellingen->Algemeen->Bluetooth
  en schakel Bluetooth in. Het apparaat begint automatisch te zoeken naar de XGPS150A.
• Na enkele ogenblikken verschijnt de XGPS150A als XGPS150-xxxxxx in de lijst met apparaten op het iPod touch/iPad/iPhone-scherm. (De laatste 6 cijfers maken deel uit van het serienummer van de XGPS150A en zijn voor elke eenheid anders.) Het woord Diversen kan ook even verschijnen voordat XGPS150-xxxxxx verschijnt.
• Tik op XGPS150-xxxxxx in de lijst met apparaten om er verbinding mee te maken. De woorden "Niet gekoppeld" verdwijnen en worden vervangen door de draaiende cursor.
• Na ongeveer 10 seconden verandert de naam XGPS150-xxxxxx in de apparatenlijst in blauwe tekst en verschijnt het woord Verbonden. De blauwe LED op de XGPS150A knippert enkele seconden snel en blijft vervolgens branden, wat bevestigt dat de twee apparaten succesvol zijn gekoppeld en communiceren.
• De iPad/iPhone/iPod touch geeft vervolgens een bericht weer met de tekst "Applicatie niet geïnstalleerd: voor dit accessoire is een applicatie vereist die u niet hebt geïnstalleerd." Ondanks wat het bericht impliceert, is de XGPS150A klaar voor gebruik met uw iPad, iPhone of iPod touch en hoeft u niets te downloaden om de XGPS150A te laten werken. We raden u wel aan om een gratis app uit de app store te downloaden, genaamd de Bluetooth GPS-statustool, die u gedetailleerde informatie toont over de XGPS150A (apparaatstatus en batterijlading) en de GPS-signaalontvangst. Tik op "Ja" om te worden doorgestuurd naar de app store om deze app te downloaden, of op "Nee" om hem later te downloaden. De Bluetooth GPS-statustool app is een volledig optionele download.

De unit koppelen met een Android-apparaat

(OPMERKING: deze instructies zijn geschreven met Android OS versie 3.1 en kunnen afwijken als u een andere versie van het Android OS gebruikt.)

• Zorg ervoor dat de modusknop op de XGPS150A in de linkerpositie staat (zie Installatie voor meer informatie).
• Schakel de XGPS150A in als deze nog niet is ingeschakeld. Het blauwe Bluetooth-statuslampje op de XGPS150A zou langzaam moeten knipperen (ongeveer één keer per seconde).
• Ga op het Android-apparaat naar:
  Instellingen->Applicaties->Ontwikkeling
  en schakel de optie voor Mocklocaties toestaan in. Hierdoor kan het Android-apparaat GPS-informatie gebruiken van een extern apparaat zoals de XGPS150A.
• Ga op het Android-apparaat naar:
  Instellingen->Draadloos en netwerken en schakel Bluetooth in.
• Ga op het Android-apparaat naar
  Instellingen->Draadloos en netwerken-> Bluetooth-instellingen
  en selecteer Scannen naar apparaten.
• Na enkele seconden verschijnt het woord XGPS150xxxxxx in de lijst met apparaten. (Opmerking: de laatste 6 cijfers maken deel uit van het serienummer van de XGPS150A en verschillen van apparaat tot apparaat.) Op dit punt kan het Android-apparaat Gekoppeld maar niet verbonden zeggen en de blauwe Bluetooth-indicator op de XGPS150A blijft langzaam knipperen.
• Om GPS-compatibele apps informatie te laten gebruiken van een externe GPS zoals de XGPS150A, moet u een helper-app installeren op uw Android-apparaat. Deze helper-app draait op de achtergrond en zorgt ervoor dat apps kunnen communiceren met de XGPS150A. Er zijn verschillende gratis helper-apps beschikbaar op de Android Market. Zie de FAQ-sectie op de Dual-website (https://www.dualav.com/gpssolutions) voor specifieke aanbevelingen en installatie-instructies.

Het apparaat koppelen met Windows

Er is geen stuurprogramma vereist om de XGPS150A met Windows te gebruiken. Voer het volgende uit:

• Zorg ervoor dat de modusknop op de XGPS150A in de linkerpositie staat (zie Installatie voor meer informatie).
• Schakel de XGPS150A in als deze nog niet is ingeschakeld. Het blauwe Bluetooth-statuslampje op de XGPS150A zou langzaam moeten knipperen (ongeveer één keer per seconde). Wacht even totdat uw computer de XGPS150A detecteert.
• Ga op de computer naar:
  Configuratiescherm -> Hardware en geluiden ->Apparaten en printers
• Dubbelklik op het XGPS150A-apparaatpictogram om het venster Eigenschappen te openen.
• Selecteer in het venster Eigenschappen het tabblad Services. Vink de optie Seriële poort (SPP) aan. Laat de optie Draadloze iAP uitgevinkt.

Het apparaat koppelen met OS X

(OPMERKING: deze instructies zijn geschreven met OS versie 10.6.8 en kunnen afwijken als u een andere versie van OS X gebruikt.)

• Zorg ervoor dat de modusknop op de XGPS150A in de linkerpositie staat (zie Installatie voor meer informatie).
• Schakel de XGPS150A in als deze nog niet is ingeschakeld. Het blauwe Bluetooth-statuslampje op de XGPS150A zou langzaam moeten knipperen (ongeveer één keer per seconde).
• Ga op de computer naar:
  Systeemvoorkeuren -> Bluetooth
• Klik op het + pictogram om een nieuw apparaat toe te voegen. De Bluetooth-configuratie-assistent wordt geopend en begint te zoeken naar Bluetooth-apparaten. Wacht even totdat de computer de XGPS150A heeft gevonden.
• Na enkele seconden verschijnt de naam XGPS150xxxxxx in de lijst met apparaten. (Opmerking: de laatste 6 cijfers maken deel uit van het serienummer en verschillen van apparaat tot apparaat.)
• Selecteer de XGPS150A en klik op Doorgaan.
• De computer heeft even tijd nodig om het koppelingsproces te voltooien. Als u wordt gevraagd om een code in te voeren tijdens het proces, gebruikt u "0000" of "1234".
• De computer keert terug naar het Bluetooth-venster en toont de XGPS150A in de lijst met apparaten. Op dit punt is het koppelen voltooid. De apparaatstatus is echter Niet verbonden en het blauwe lampje op de XGPS150A blijft knipperen. Dit is normaal. Zodra u een applicatie op de computer opent die de GPS benadert, verandert de apparaatstatus automatisch in Verbonden en stopt het blauwe lampje op de XGPS150A met knipperen.
• Schakel de XGPS150A in als deze nog niet is ingeschakeld. Het blauwe Bluetooth-statuslampje op de XGPS150A zou langzaam moeten knipperen (ongeveer één keer per seconde).
• Ga vanuit het hoofdmenu van Blackberry naar:
  Verbindingen beheren
  en schakel Bluetooth in.
• Ga vanuit het hoofdmenu van Blackberry naar:
  Opties->Bluetooth->Apparaat toevoegen
  en selecteer Zoeken.
• Na enkele seconden verschijnt de naam XGPS150xxxxxx in de lijst met gekoppelde apparaten. (Opmerking: de laatste 6 cijfers maken deel uit van het serienummer en verschillen van apparaat tot apparaat.)
• Ga vanuit het hoofdmenu van Blackberry naar:
  Opties->Geavanceerde opties->GPS
  en selecteer de XGPS150-xxxxxx in de lijst met apparaten van de GPS-gegevensbron. Zorg er ook voor dat in hetzelfde menu GPS-services is ingesteld op Locatie aan en Locatiegegevens is Ingeschakeld.

Als u extra hulp nodig hebt bij het verbinden van de XGPS150A met uw apparaat, neem dan contact op met de klantenservice (stuur een e-mail naar cs@dualav.com of bel 866382-5476). Vanwege de enorme verscheidenheid aan beschikbare apparaten, moet u mogelijk contact opnemen met de fabrikant van uw specifieke apparaat voor aanvullende instructies.

Opladen

De XGPS150A wordt opgeladen via de USB-connector aan de zijkant van het apparaat. Om op te laden, sluit u de XGPS150A eenvoudigweg aan op de USB-poort van een computer met behulp van de meegeleverde USB-kabel. U kunt de XGPS150A ook opladen met een standaard USB-wandlader, inclusief de lader die bij uw iPad/iPod touch/iPhone werd geleverd.

Tips voor de beste prestaties

• Plaats de XGPS150A op een locatie met een vrij zicht op de lucht: het dashboard van uw auto, op de zonneklep van een vliegtuig, een schot in een boot, de schouderriem van een rugzak, enz.
• Het bereik van de Bluetooth-verbinding zal afnemen naarmate het batterijniveau daalt. Als u merkt dat de draadloze verbinding wegvalt, probeer dan de XGPS150A op te laden.
• Voorruiten met geïntegreerde verwarmingselementen of gemetalliseerde films kunnen GPS-signalen ernstig verzwakken. Als uw auto of vliegtuig deze heeft, raden we aan de XGPS150A in een zijruit te plaatsen voor de beste ontvangst.
• De XGPS150A bevat een antislipmat voor gebruik in een auto of op een boot. Schuif de XGPS150A in de pad om hem vast te zetten en zorg ervoor dat de rand van de pad over de bovenranden van de XGPS150A sluit. De XGPS150A is niet waterdicht, maar is wel bestand tegen lichte spatten wanneer deze correct in de antislipmat zit.
• U kunt de kleverigheid aan de onderkant van de antislipmat vernieuwen door de mat te wassen met warm water en een milde zeep. Laat de pad ondersteboven aan de lucht drogen of droog hem met een pluisvrije doek.
• Een tweedelige armband is ook inbegrepen voor gebruik van de XGPS150A tijdens het wandelen, geocachen, joggen, fietsen of andere buitenactiviteiten. Gebruik de armband zonder de verlenging om de XGPS150A rond de riem van een rugzak vast te maken. Met de verlenging kan de XGPS150A rond uw arm worden vastgemaakt.

Probleemoplossing

• Als u de XGPS150A niet met een tweede apparaat kunt koppelen:
  1. Zorg ervoor dat de Mode (Modus) schakelaar op de XGPS150A in de juiste positie staat.
  2. Controleer of de XGPS150A nog steeds is verbonden met het eerste apparaat: als het blauwe lampje op de XGPS150A niet knippert, is deze nog steeds verbonden met een ander apparaat. Schakel Bluetooth uit op het eerste apparaat of ga buiten het Bluetooth-bereik. Houd er rekening mee dat de XGPS150A niet met meer dan één apparaat tegelijk kan worden verbonden. Dit is een beperking van Bluetooth.
  3. Schakel zowel het apparaat als de XGPS150A volledig uit en start ze opnieuw op.

• De batterij in het product kan niet door de gebruiker worden onderhouden

Neem voor batterijproblemen contact op met de klantenservice voor meer hulp: stuur een e-mail naar cs@dualav.com of bel 866-382-5476.

• Verbindingsproblemen met Android-tablets

De meeste verbindingsproblemen met Android-tablets worden opgelost door:

1. De optie voor Allow mock locations (Mocklocaties toestaan) op de tablet in te schakelen. Deze optie is te vinden onder:
   Settings->Applications->Development (Instellingen->Applicaties->Ontwikkeling)
2. De juiste helper-app te installeren. Zie het FAQ-gedeelte van de XGPS150 website voor meer informatie over helper-apps:
   http://xgps150.dualav.com/faq.html.
3. Selecteer voor Android-versies 3.x en hoger de optie voor "unsecure Bluetooth connection" (onbeveiligde Bluetooth-verbinding) in de helper-app.

Voor andere vragen of aanvullende hulp kunt u contact opnemen met de klantenservice via e-mail op cs@dualav. com of bel 866-382-5476.

Specificaties

Afmetingen (BxHxD in mm)

• XGPS150A: 55,0 x 55,0 x 18,5
• Antislipmat: 94,0 x 144,0 x 22,0

GPS

• L1-frequentie, SBAS (WASS, MSAS, EGNOS, GAGAN) ondersteund.
• Koude start: < 29 sec. typ. (open lucht)
• Warme start: < 25 sec. typ. (open lucht)

Bluetooth

• CSR-engine
• Versie: 2.1+EDR
• Bereik: ~10m (~33 ft.) (open ruimte)

Interne batterij

• Capaciteit: 680 mAh
• Gebruiksduur: ~8,5 uur
• Oplaadtijd: ~2,5 uur

Milieu-eisen

• Bedrijfstemperatuur: 14˚F - 140˚F (-10˚C - 60˚C)
• Opslagtemperatuur: -4˚F - 176˚F (-20˚C - 80˚C)
• Relatieve luchtvochtigheid: 5% - 95% niet condenserend

Beperkte garantie van één jaar

Als u service nodig heeft tijdens de garantieperiode, moet u het product zorgvuldig verpakken (bij voorkeur in de originele verpakking) en het per vooruitbetaald transport verzenden met een kopie van de originele aankoopbon van de detailhandelaar naar een geautoriseerd servicecentrum.
Neem voor meer informatie en de locatie van het dichtstbijzijnde geautoriseerde servicecentrum contact met ons op via een van de volgende methoden:

• Bel ons gratis op 1-866-382-5476
• E-mail ons op cs@dualav.com

Dual Electronics Corp.
Gratis: 1-866-382-5476
www.dualav.com
