Moog Subsequent 25, LPS-SUB-007-01 Handleiding

UITPAKKEN & INSPECTIE

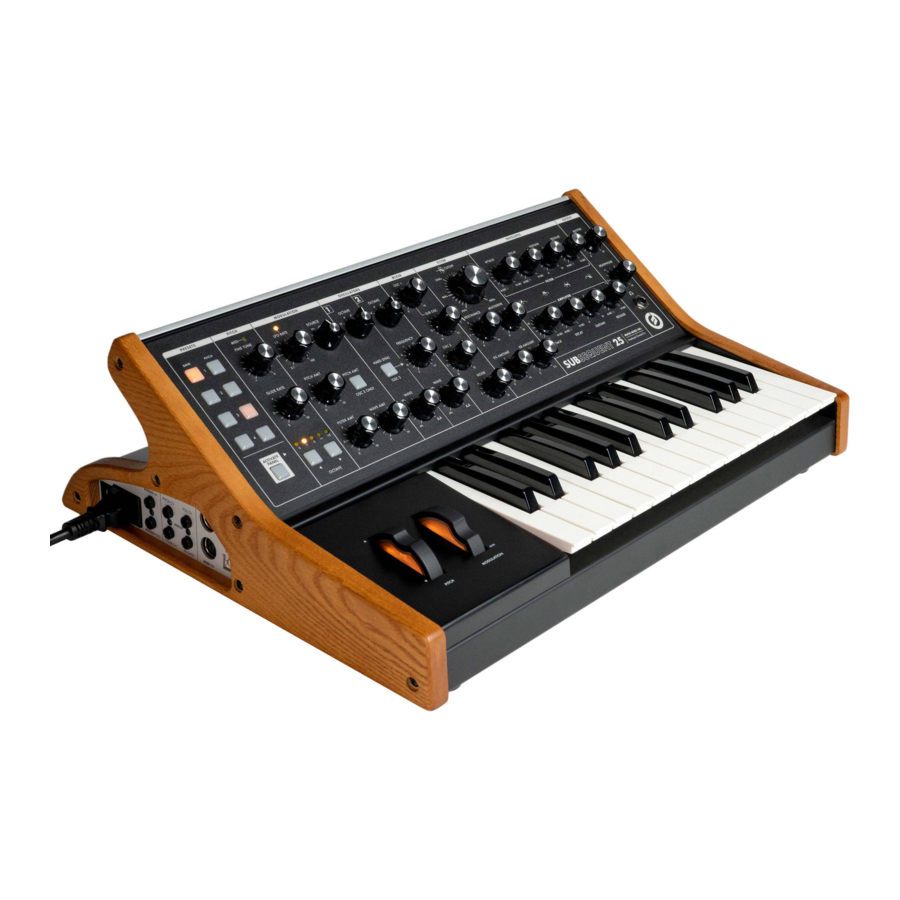

SUB SEQUENT 25
Deze 2-noten parafonische analoge synthesizer is ideaal voor zowel performance als geluidsontwerp. Het combineert de klassieke, praktische bediening van vintage Moog-instrumenten met een dynamische en korrelige nieuwe geluidsengine.

Controleer de inhoud van de verzenddoos. Wees voorzichtig bij het uitpakken van de Subsequent 25, zodat er niets verloren gaat of beschadigd raakt. Moog raadt aan om de doos en alle verpakkingsmaterialen te bewaren voor het geval u het instrument ooit om welke reden dan ook moet verzenden.

De Moog Subsequent 25 wordt geleverd met de volgende items:

1. Subsequent 25 synthesizer
2. Stroomkabel
3. Handleiding
4. Snelstartgids
5. Registratiekaart

Wat je nodig hebt:

1. Een standaard of tafel die voldoende is om de Subsequent 25 te ondersteunen
2. Ofwel een 1/4" instrumentkabel en versterkte luidsprekers of een hoofdtelefoon met een 1/4" inch stekker
3. Een correct bedraad stopcontact

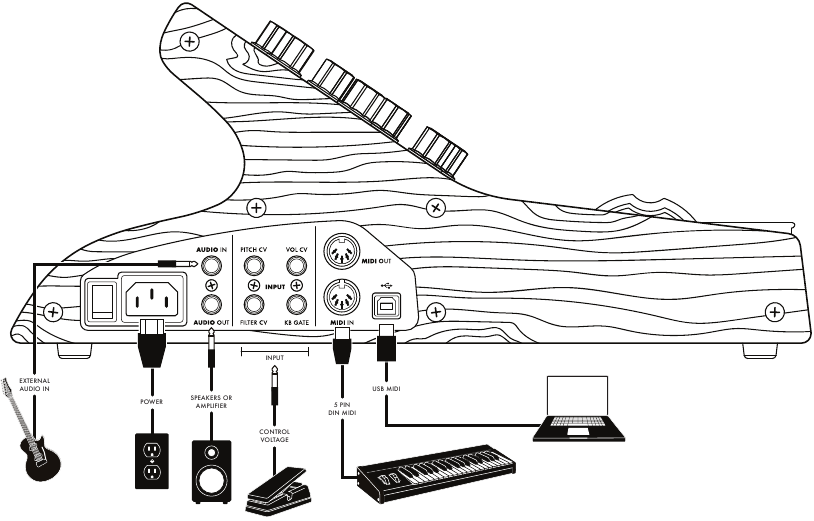

INSTALLATIE EN AANSLUITINGEN

Plaats de Subsequent 25 op een stabiele ondergrond, zoals een tafel of keyboardstandaard, op een hoogte die geschikt is om comfortabel te spelen.

STROOM

Steek het ene uiteinde van het meegeleverde netsnoer in de standaard IEC-stroomconnector op het linkerpaneel van de Subsequent 25. Steek het andere uiteinde in een stopcontact. De universele voeding van de Subsequent 25 werkt met 50- of 60Hz-wisselstroombronnen variërend van 100 tot 240 volt. Zet de aan/uit-schakelaar aan naast de stroomconnector.

LET OP: Uw Subsequent 25 is een analoog instrument en moet minstens 60 seconden opwarmen voor gebruik. In gevallen waarin het bijvoorbeeld een hele nacht in een koude auto heeft gestaan, kan het wel 10 minuten duren voordat de oscillatorafstemming is gestabiliseerd. Gebruik de Subsequent 25 niet in direct zonlicht.

AUDIO-UITGANG

Met de MASTER VOLUME helemaal omlaag gedraaid, steekt u het ene uiteinde van een 1/4" instrumentkabel in de ongebalanceerde Subsequent 25 AUDIO OUT jack en het andere uiteinde in een versterkte luidspreker of mengpaneelingang. Pas het niveau aan door langzaam aan de MASTER VOLUME knop met de klok mee te draaien terwijl u op het keyboard speelt.

Als u een hoofdtelefoon gebruikt, steekt u deze in de hoofdtelefoonaansluiting (in de linkerbenedenhoek van het voorpaneel) met HEADPHONE VOLUME helemaal omlaag gedraaid. Pas het niveau aan door langzaam aan de HEADPHONE VOLUME knop met de klok mee te draaien terwijl u op het keyboard speelt. Houd er rekening mee dat MASTER VOLUME ook omhoog moet worden gedraaid.

EXTERNAL AUDIO IN

De jack EXT IN, die zich net boven de AUDIO OUT jack bevindt, stelt de Subsequent 25 in staat om externe geluiden vorm te geven en te filteren. Dit is een ongebalanceerde ingang die een line-level signaal accepteert. U kunt het audioniveau aanpassen met behulp van de Shift-modus of de plug-in editor.

LET OP: U moet op een toets drukken om externe audio door de elektronica van de Subsequent 25 te laten gaan. U kunt ook een Moog FS-1 voetschakelaar of een 1/4" kabel gebruiken om de gate te openen. Sluit gewoon aan op de 1/4" KB GATE jack.

USB

Om Subsequent 25 met een computer te gebruiken, sluit u het ene uiteinde van een USB-kabel aan op de Subsequent 25 USB-poort en het andere uiteinde op een beschikbare USB-poort op uw computer. Subsequent 25 ondersteunt MIDI I/O via USB, maar geen audiogegevens.

MIDI

Om Subsequent 25 met een extern MIDI-apparaat te gebruiken, zijn een of twee MIDI-kabels nodig. Om Subsequent 25 als MIDI-controller te gebruiken, sluit u het ene uiteinde van een MIDI-kabel aan op de Subsequent 25 MIDI OUT jack en het andere uiteinde op de MIDI IN jack van een ander apparaat.

Om Subsequent 25 vanaf een externe MIDI-controller te bedienen, sluit u het ene uiteinde van een MIDI-kabel aan op de Subsequent 25 MIDI IN jack en het andere uiteinde op de MIDI OUT jack van een externe controller. Standaard is de Subsequent 25 ingesteld om MIDI-gegevens te verzenden en te ontvangen op MIDI-kanaal 1.

CONTROL VOLTAGE IN

De PITCH CV, FILTER CV, en VOL CV ingangen accepteren elk een expressiepedaal (zoals de Moog EP-2) of een stuursignaal van 0 tot +5 volt. Als u een expressiepedaal aansluit op VOL CV, kunt u uw voet gebruiken om het uitgangsniveau van de Subsequent 25 te regelen. Als u een expressiepedaal aansluit op FILTER CV, kunt u op dezelfde manier de Filter Cutoff-frequentie aanpassen. De PITCH CV ingang is zo gekalibreerd dat een verandering van één volt in de stuurspanning resulteert in een verandering van één octaaf in frequentie.

De KB GATE ingang accepteert een +5 volt signaal, waardoor de Subsequent 25 Enveloppen worden geactiveerd.

OVER SUBSEQUENT 25

Subsequent 25 is een 2-noten parafonische analoge synthesizer, gebouwd in de traditie van klassieke Moog-synthesizers. Hij is gehuisvest in een robuust zwart stalen chassis met aluminium extrusie en afgewerkt met klassieke houten zijpanelen. Uitgerust met 25 full-size, velocity-gevoelige toetsen, biedt de Subsequent 25 een zeer expressieve speelervaring. Het voorpaneel biedt tal van praktische bedieningselementen voor het ontwerpen, opslaan en ophalen van uw eigen geluiden. Subsequent 25 biedt een 100% analoog audiosignaalpad met twee uitzonderlijk stabiele spanningsgestuurde oscillatoren, een square-wave suboscillator, een ruisgenerator, twee ADSR envelope generators en een spanningsgestuurd ladder-type lowpass filter dat zelf kan oscilleren. Een functie die Subsequent 25 uniek maakt, is MultiDrive, een variabel meertraps drive circuit dat overdrive en distortion levert. Vrijwel elke Subsequent 25 functie heeft een eigen speciale knop en elke knop verzendt MIDI Control Change (CC) data.

Net als zijn grotere 37-toetsen broer, heeft Subsequent 25 ook de mogelijkheid om meer dan één noot tegelijk te spelen met behulp van de Duo Mode-functie. Hierdoor kunnen elk van de twee Subsequent 25 oscillatoren onafhankelijke toonhoogtes spelen. In dit geval kan Oscillator 2 worden aangewezen om de hogere of de lagere van de twee toetsen te spelen die op het keyboard worden gespeeld. Beide oscillatoren worden vervolgens verwerkt via het enkele, klassieke 20Hz-20kHz Moog Ladder Filter.

Subsequent 25 biedt zowel een eenvoudig signaalpad als een traditionele gebruikersinterface met één knop per functie, wat ideaal is voor beginnende synthesisten. Niettemin is Subsequent 25 een buitengewone toevoeging aan de studio-opstelling van elke elektronische muzikant of aan de live rig van elke live performer. Uitgerust met krachtige MIDI-mogelijkheden, kan Subsequent 25 worden gelaagd met andere MIDI-geluidsbronnen of worden geïntegreerd in een multitrack DAW-gebaseerde studio. Uw Subsequent 25 kan zelfs worden gebruikt om geluid van andere instrumenten, microfoons of andere audiobronnen te verwerken.

Het interne Patches-geheugen van de Subsequent 25 slaat 16 door de gebruiker herschrijfbare Presets op. De gratis editor/bibliothecaris/controller plug-in stelt uw computer in staat om zoveel Presets op te slaan als u wilt en biedt een grafische gebruikersinterface voor het programmeren van uw eigen geluiden. Net als andere synths in de Voyager- en Little Phatty-families, heeft de Subsequent 25 synchroniseerbare audio-oscillatoren met continu variabele golfvormen, evenals een low-frequency oscillator (LFO) die synchroniseert met de MIDI-klok en een keuze aan modulatiegolfvormen biedt. Naast een mono audio-uitgang met een speciale volumeknop, biedt de Subsequent 25 een hoofdtelefoonuitgang op het voorpaneel met een aparte volumeknop.

FUNCTIES & BEDIENING

PRESETS PANEEL

BANK- EN PATCH-KNOPPEN

Subsequent 25 wordt geleverd met 16 Presets, en je kunt ze allemaal vervangen door je eigen Patches. (Het woord patch is een overblijfsel van modulaire synthese, waarvoor patchkabels nodig zijn om de verschillende modules aan te sluiten.)

Presets zijn gerangschikt in vier Banken, die elk vier Patches bevatten. Aan de linkerkant van het voorpaneel zie je twee rijen knoppen in de sectie PRESETS. Gebruik de rij aan de linkerkant om Banken te selecteren en de rij aan de rechterkant om Presets binnen die Banken te selecteren. Om bijvoorbeeld Preset 1 in Bank 2 te selecteren, druk je eerst op de tweede knop aan de linkerkant en vervolgens op de eerste knop aan de rechterkant. Je kunt in één oogopslag zien welke Preset actief is, omdat de bijbehorende BANK- en PATCH-knoppen oplichten. Als je een nieuwe Bank selecteert, pulseert de nieuwe BANK-knop langzaam totdat een nieuwe Patch is geselecteerd.

Neem de tijd, luister naar alle Presets en draai aan een paar knoppen om een gevoel te krijgen voor hoe je ze kunt gebruiken om de geluiden te veranderen.

Wanneer je terug wilt gaan naar de origineel opgeslagen Preset, selecteer je deze gewoon opnieuw met dezelfde BANK- en PATCH-knoppen.

LET OP: De knoppen in de PRESETS-sectie bieden ook toegang tot de Shift-modus, waarmee je rechtstreeks vanaf het voorpaneel toegang hebt tot "under-the-hood" Subsequent 25-functies.

PRESETS OPSLAAN

Presets opslaan is een tweevingerige manoeuvre. Onthoud gewoon dat wanneer je een Preset op een bepaalde locatie opslaat, de Preset die eerder op die locatie was opgeslagen, wordt verwijderd. Om je wijzigingen op te slaan, houd je de BANK-knop ingedrukt die overeenkomt met de Bank waarin je je nieuwe Preset wilt opslaan. Terwijl je de BANK-knop ingedrukt houdt, druk je op de PATCH-knop die overeenkomt met de locatie waarin je deze wilt opslaan, houd beide knoppen minstens één seconde ingedrukt en laat ze vervolgens los.

LET OP: Beide knoppen knipperen en worden vervolgens weer continu om aan te geven dat je nieuwe Preset is opgeslagen.

Als je beide knoppen loslaat voordat er één seconde is verstreken, blijven beide knoppen knipperen. Door de ACTIVATE PANEL-knop ingedrukt te houden terwijl ze knipperen, kun je luisteren naar de Preset die momenteel op de geselecteerde locatie is opgeslagen om er zeker van te zijn dat het degene is die je wilt vervangen. Het loslaten van ACTIVATE PANEL keert terug naar je niet-opgeslagen Patches. Op dit punt kun je je Preset opslaan door de opslagprocedure te herhalen of het opslaan annuleren door op een van de BANK-knoppen te drukken.

ACTIVATE PANEL

Door op de ACTIVATE PANEL-knop te drukken, zet je Subsequent 25 in de Paneelmodus. Door er nogmaals op te drukken, keer je met Subsequent 25 terug naar de Preset-modus. In de Paneelmodus bepalen de instellingen op het voorpaneel het geluid in plaats van een opgeslagen Preset. De huidige positie van elke knop en de status van elke knop bepalen de aard van het geluid dat uit je Subsequent 25 komt. Geluiden kiezen in de Paneelmodus is precies hetzelfde als geluiden kiezen in een klassieke synthesizer zonder Patch-geheugen, maar wanneer je klaar bent met het vormgeven van je geluid, kun je je werk opslaan. Het opslaan van een Preset slaat alle instellingen op die je nieuwe geluid definiëren.

BASISPRINCIPES VAN GELUID

Als je nieuw bent in de wereld van muziek synthese, is het handig om minstens een rudimentair begrip van muziek en akoestiek te hebben. Zelfs als je dit spul kent als je broekzak, kan het nooit kwaad om het vanuit een nieuw perspectief te benaderen. Verschillende kwaliteiten onderscheiden het ene muzikale geluid van het andere, waaronder toonhoogte, luidheid, duur en timbre. Het vermogen om die kwaliteiten te manipuleren stelt je in staat om ruw geluid om te zetten in muziek.

Simpel gezegd, geluid ontstaat wanneer een trillend object de lucht eromheen laat trillen. Dat object kan een gitaarsnaar, een luidspreker of iets anders zijn dat in staat is tot snelle bewegingen. Een individuele trilling wordt een golf of cyclus genoemd, en de trillingssnelheid wordt frequentie genoemd. Frequentie bepaalt de toonhoogte van het geluid, en de toonhoogte bepaalt hoe hoog of hoe laag je het geluid op een muzikale schaal waarneemt. Frequentie wordt gemeten in Hertz (afgekort Hz), wat het daadwerkelijke aantal keren beschrijft dat iets elke seconde trilt. Duizend cycli per seconde wordt een kilohertz (kHz) genoemd.

Amplitude—de intensiteit van de trilling—bepaalt de luidheid van een geluid. Een geluid met een hoge amplitude is luid en een geluid met een lage amplitude is zacht. De luidheid van een trillende bron hangt af van de hoeveelheid lucht die het verplaatst, en dat hangt af van hoe hard het trilt.

Het is voor niemand gemakkelijk om een muziekinstrument te identificeren alleen aan de hand van de toonhoogte of luidheid van de geluiden die het maakt. Elk muzikaal geluid heeft ook een karakteristieke toonkleur of timbre (uitgesproken tam'–br, zoals in tamboerijn, niet tim'–br, zoals in een vallende boom). Verschillen in timbre maken het mogelijk om het ene instrument van het andere te onderscheiden.

Als je een enkele cyclus van een muzikaal geluid analyseert, kun je het waarnemen als een complexe combinatie van eenvoudige sinusgolven, waarbij elke golf verschilt in frequentie en amplitude. Wanneer hun frequenties gehele veelvouden van elkaar zijn (en in muzikale geluiden zijn ze dat meestal), worden die eenvoudige golven harmonischen genoemd. Het timbre van een geluid hangt af van de harmonische inhoud ervan. De eerste harmonische—degene met de laagste frequentie en meestal de grootste amplitude—bepaalt de toonhoogte. Hogere harmonischen worden vaak boventonen genoemd. Normaal gesproken geldt: hoe hoger de frequentie van de boventoon, hoe zwakker de amplitude.

Wanneer die harmonischen worden gecombineerd in een muzikaal geluid, heeft een enkele cyclus van dat geluid een specifieke vorm, die synthesisten een golfvorm noemen. Net zoals de frequenties en relatieve amplitudes van de harmonischen van het geluid de golfvorm bepalen, bepaalt de golfvorm het timbre van het geluid.

In plaats van geluiden akoestisch te produceren zoals trillende objecten dat doen, genereren synthesizers elektrische signalen die worden versterkt en omgezet in geluid. Net zoals geluid frequentie en amplitude heeft, geldt dat ook voor het soort wisselstroom dat door een synthesizer wordt geproduceerd. De primaire geluidsbron van een analoge synthesizer wordt een oscillator genoemd.

De golfvorm van de oscillator bepaalt natuurlijk de harmonische inhoud van het geluid. Sommige golfvormen zijn rijk aan harmonischen, terwijl andere er relatief weinig hebben. Afhankelijk van de golfvorm kunnen sommige boventonen helemaal ontbreken. Golfvormen met veel boventonen, zoals zaagtand- en blokgolven, zijn harmonisch het meest complex. Golfvormen met minder boventonen, zoals driehoeks- en smalle pulsgolven, zijn harmonisch minder complex.

In plaats van golfvormen op te bouwen, de ene harmonische per keer, zoals een additieve synthesizer doet, bieden analoge synthesizers zoals Subsequent 25 de middelen om complexe, harmonisch rijke golfvormen vorm te geven en te filteren om selectief specifieke harmonischen te verwijderen, te verminderen of te benadrukken - een techniek die subtractieve synthese wordt genoemd.

HET SUBTRACTIEVE SYNTHESE MODEL

KB: Keyboard (Pitch Voltage)
VCO: Voltage Controlled Oscillator
VCF: Voltage Controlled Filter
EG: Envelope Generator
LFO: Low Frequency Oscillator
VCA: Voltage Controlled Amplifier

De oscillatoren, filter, modulatoren en andere onderdelen zijn op de meest bruikbare manieren aangesloten voor het produceren en modificeren van elektronische signalen die resulteren in geluiden. In tegenstelling tot de patchbare verbindingen op modulaire synthesizers, zijn veel van de verbindingen tussen de verschillende Subsequent 25-circuits hard bedraad, wat betekent dat het niet mogelijk is om de routing van de paden die ze verbinden te wijzigen.

De elektrische signalen in een synthesizer zijn ofwel audiosignalen ofwel stuursignalen, afhankelijk van het pad dat ze volgen. Meestal begint een audiosignaal met een oscillator en gaat het via het filter op weg naar de audio-uitgang. Stuursignalen worden gebruikt om dingen te veranderen, zoals de toonhoogte, timbre, golfvorm of luidheid van een audiosignaal.

Telkens wanneer een signaal iets aanstuurt, ongeacht of het een audiosignaal of een ander stuursignaal aanstuurt, zeggen we dat het het moduleert. In synthesizer-taal zou je kunnen zeggen dat een stuurwiel de richting van een auto moduleert en het gaspedaal de snelheid moduleert. Wanneer je Subsequent 25 keyboard bespeelt, moduleert de toets die je indrukt de toonhoogte van het instrument. Je kunt de filter cutoff moduleren door handmatig aan een knop te draaien, of je kunt een stuursignaal van een laagfrequente oscillator of envelope toepassen om deze elektronisch te moduleren. Het is vermeldenswaard dat een stuurbestemming kan worden gemoduleerd door meer dan één stuurbron.

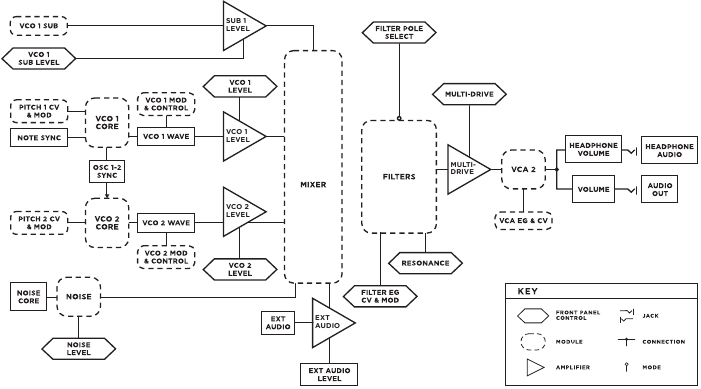

SUBSEQUENT 25 SIGNAALSTROOM

Subsequent 25 kan worden bestuurd met behulp van stuurspanningen en MIDI-opdrachten. Wanneer je Subsequent 25 een stuursignaal van het ingebouwde keyboard of een Note On-opdracht van een externe MIDI-bron ontvangt, reageert het door een gate-signaal te sturen om de envelopes te activeren en een stuurspanning (CV) om de oscillator toonhoogte te regelen. De envelopes reageren door stuursignalen naar de versterker en het filter te sturen.

Elke Subsequent 25-knop en -knop verzendt MIDI-data. Deze functionaliteit is handig voor het opnemen van je knopdraaien en knopdrukken in een computergebaseerde DAW, maar ook voor het aansturen van externe apparaten met behulp van de Subsequent 25-bedieningselementen op het voorpaneel. Alle instellingen die een Patch vormen, worden de parameters genoemd, wat gewoon een andere naam is voor instellingen.

OSCILLATOREN

Oscillator 1 en Oscillator 2 zijn de primaire geluidsbronnen van de Subsequent 25. Elke oscillator genereert vier basisgolfvormen: driehoek, zaagtand, blokgolf en puls.

De driehoeksgolf bestaat alleen uit oneven harmonischen. De basis is erg sterk en de boventonen zijn erg zwak, waardoor het minder harmonisch complex is dan andere golfvormen. Door een driehoek van de ene oscillator te mengen met een complexere golf van de andere, kunt u een bepaalde harmonische benadrukken zonder de boel te verpesten met ongewenste boventonen.

Een ongefilterde zaagtandgolf is veel helderder, omdat deze alle natuurlijke harmonischen bevat. Naarmate de harmonischen in frequentie stijgen, worden ze zwakker in amplitude. Zaagtandgolven zijn handig voor het synthetiseren van bas, het simuleren van koperen blaasinstrumenten en meer.

Hoewel een pulsgolf alleen oneven harmonischen bevat, biedt deze de meeste flexibiliteit omdat u de balans van die oneven harmonischen kunt wijzigen door de vorm te veranderen. Beschouw een pulsgolfoscillator als een schakelaar die u honderden of duizenden keren per seconde kunt in- en uitschakelen. In een enkele pulsgolf staat de "schakelaar" (schakelaar) aan of uit. De pulsbreedte is de verhouding van de golf die aan is, meestal uitgedrukt als een percentage. Een blokgolf is gewoon een pulsgolf met een pulsbreedte van 50%, wat betekent dat deze in één cyclus de helft van de tijd aan is en de helft van de tijd uit. Als de frequentie 440 Hz is, betekent dit dat hij 440 keer per seconde aan en uit gaat, en het resultaat dat u hoort, is de toon A boven de middelste C. Elke pulsbreedte heeft zijn eigen karakteristieke geluid, omdat elk een unieke harmonische structuur heeft, waardoor een verscheidenheid aan basistimbres mogelijk is.

In tegenstelling tot de meeste synthesizers, die eenvoudigweg schakelen tussen basisgolfvormen, kunt u met de Subsequent 25 de uitvoer van de oscillator geleidelijk veranderen van de ene golfvorm naar de andere, zodat deze bijvoorbeeld iets tussen een zaagtand en een blokgolf kan genereren. We noemen dergelijke bedieningselementen continu variabel omdat er geen afzonderlijke stappen tussen de instellingen zijn. In de normale werking regelt de keyboard of externe MIDI-gegevens de oscillator toonhoogte. U kunt ook de LFO of de filterenvelop gebruiken om de oscillator toonhoogte en golfvorm te moduleren.

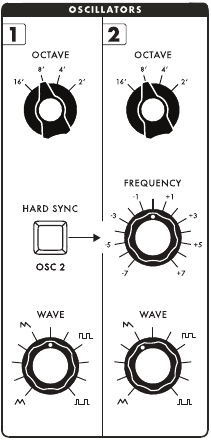

OSCILLATORBEDIENING

OCTAVE: Deze knop stelt het toonhoogtebereik voor die oscillator in. Het toonhoogtebereik wordt uitgedrukt in voet, een verwijzing naar het tijdperk van pijporgels, toen de fysieke lengte van een pijp de toonhoogte bepaalde. De Subsequent 25 OCTAVE-knoppen bestrijken vier toonhoogtebereiken die overeenkomen met vier octaven. De laagste instelling is 16' en de hoogste instelling is 2'.

WAVE: Deze knop wordt gebruikt om de golfvorm van die oscillator te regelen, van driehoek tot zaagtand tot blokgolf tot smalle pulsgolf. Als u de knop met de klok mee draait van de driehoek naar de zaagtandpositie, neemt de harmonische inhoud van de oscillator toe. Als u hem verder naar de blokgolfpositie draait, worden even harmonischen verzwakt en vervolgens geëlimineerd, terwijl oneven harmonischen worden versterkt. Door hem van de blokgolf naar de smalle pulspositie te draaien, verandert de harmonische inhoud verder door de boventonen te verzwakken ten opzichte van de basisfrequentie.

FREQUENCY: Deze knop wordt gebruikt om de toonhoogte van Oscillator 2 fijn af te stemmen binnen het geselecteerde bereik. Het bereik van de knop is zeven halve tonen hoger of lager dan de middelste positie. In de middelste positie is Oscillator 2 afgestemd op Oscillator 1. Als u deze slechts iets uit de toon stemt met Oscillator 1, kan dit interessante ontstemde of faseringseffecten opleveren.

HARD SYNC OSC 2
Deze knop vergrendelt de fase van Oscillator 2 op Oscillator 1, waardoor eventuele faseverschillen tussen beide worden geëlimineerd. De HARD SYNC OSC 2-knop licht op wanneer deze is ingeschakeld.

Wanneer beide oscillatoren zijn gesynchroniseerd, dwingt Oscillator 1, telkens wanneer deze een nieuwe cyclus begint, Oscillator 2 om zijn cyclus op hetzelfde moment te beginnen, ongeacht of de vorige cyclus voltooid is. Als gevolg hiervan dwingt harde synchronisatie de golfvorm van Oscillator 2 om een andere vorm aan te nemen, meestal een met een grotere harmonische complexiteit. Omdat Oscillator 2 is gesynchroniseerd met Oscillator 1, is de gecombineerde harmonische inhoud afhankelijk van hun toonhoogteverhouding, zodat het wijzigen van de frequentie van Oscillator 2 een onmiddellijk effect heeft op het timbre. Om die reden opent het moduleren van de frequentie van Oscillator 2 enkele uitstekende mogelijkheden voor golfvormgeving wanneer HARD SYNC OSC 2 is ingeschakeld.

LET OP: Als de frequentie van Oscillator 1 hoger is dan die van Oscillator 2, kan Oscillator 2 zijn cyclus niet voltooien, wat resulteert in weinig of geen output van Oscillator 2.

PROBEER DIT

PATCHINITIALISATIE

1. Druk op de knop ACTIVATE PANEL.
2. Draai in de sectie FILTER de knop CUTOFF helemaal omhoog, de knop EG AMOUNT naar de middelste positie en de resterende knoppen helemaal omlaag.
3. Draai in de sectie ENVELOPES de knoppen SUSTAIN helemaal omhoog en de resterende knoppen helemaal omlaag.
4. Zet de OCTAVE-knoppen voor beide oscillatoren op 16' en centreer de resterende knoppen van de sectie OSCILLATOR. De knoppen HARD SYNC OSC 2 en PITCH AMT OSC 2 ONLY moeten uitgeschakeld zijn.
5. Draai in de sectie MODULATION de LFO RATE naar 8 en de resterende knoppen helemaal omlaag. Zorg ervoor dat het MOD-wiel ook helemaal omlaag staat.
6. Naast de sectie PRESETS moeten FINE TUNE en OCTAVE gecentreerd zijn en GLIDE RATE helemaal omlaag staan.
7. Draai ten slotte alle MIXER-knoppen volledig tegen de klok in.

Wanneer u met deze instellingen op het keyboard speelt, zou u niets moeten horen. Deze procedure initialiseert het frontpaneel en geeft u een startpunt voor het maken van uw eigen Patches en het verkennen van de mogelijkheden van uw Subsequent 25.

VERKEN DE OSCILLATOREN

Draai na de patchinitialisatie de knop OSC 1 omhoog in de sectie MIXER. Luister aandachtig terwijl u op de toetsen speelt en draai langzaam de WAVE-knop van Oscillator 1 naar de driehoek-, zaagtand-, blokgolf- en pulsposities. Luister naar wat er gebeurt als u de knop WAVE snel draait tijdens het spelen.

Draai nu Oscillator 2 omhoog in de Mixer. Houd een toets ingedrukt en draai aan de FREQUENCY-knop van Oscillator 2 om de afstemming ten opzichte van Oscillator 1 aan te passen. Merk de verschillende effecten op van het licht ontstemmen ervan, variërend van duidelijke zwevingen tussen de toonhoogtes tot milde fasering tussen de licht ontstemde oscillatoren.

Als u de knop FREQUENCY helemaal omhoog draait, hoort u dat Oscillator 2 zeven halve tonen (een interval van een perfecte kwint) hoger is afgestemd dan Oscillator 1. Als u hem helemaal omlaag draait, is hij zeven halve tonen lager dan Oscillator 1. (Voor extra punten kunt u ze ook proberen af te stemmen op een grote terts en een perfecte kwart.) Stem nu de oscillatoren zo dicht mogelijk op unisono af door de knop weer naar de middelste positie te draaien.

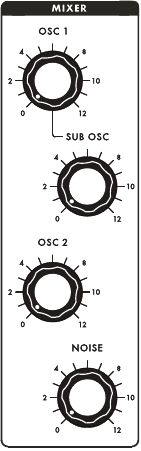

MIXER

Met de Mixer kunt u audiosignalen combineren van elk van de vier interne bronnen van de Subsequent 25. Elk heeft een speciale knop voor het regelen van het relatieve niveau. Naast niveauknoppen voor elke oscillator heeft de Mixer niveauknoppen voor de Sub Oscillator en Noise Generator. Wanneer een niveauknop volledig tegen de klok in wordt gedraaid, wordt de ingang effectief uitgeschakeld. Door hem vanaf 0 met de klok mee te draaien, wordt het niveau verhoogd totdat het het maximum van 12 bereikt. Instellingen hoger dan 6 oversturen het filter, wat betekent dat u kunt specificeren welke bronnen worden vervormd en welke eenvoudigweg door het filter gaan.

MIXERBEDIENING

OSC 1: Deze knop regelt het niveau van Oscillator 1. Instellingen hoger dan 6 duwen het niveau voorbij unity, waardoor een lichte filtervervorming ontstaat. Een instelling van 6 of lager levert een schoon signaal aan het filter.

OSC 2: Deze knop regelt het niveau van Oscillator 2. Instellingen hoger dan 6 duwen het niveau voorbij unity, waardoor een lichte filtervervorming ontstaat. Een instelling van 6 of lager levert een schoon signaal aan het filter.

SUB OSC: Deze knop regelt het niveau van het Sub Oscillator-signaal. Instellingen hoger dan 6 duwen het niveau voorbij unity, waardoor een lichte filtervervorming ontstaat. Een instelling van 6 of lager levert een schoon signaal aan het filter. De Subsequent 25 Sub Oscillator is altijd exact één octaaf lager afgestemd dan de toonhoogte van Oscillator 1, en de golfvorm is altijd een blokgolf. Meestal voegt de Sub Oscillator een solide basis toe aan het Subsequent 25-geluid. Het is vooral handig voor het maken van monsterlijke Moog-baspatches.

NOISE: Deze knop regelt het niveau van de Subsequent 25 Noise Generator. Instellingen hoger dan 6 duwen het niveau voorbij unity, waardoor een lichte filtervervorming ontstaat. Ruis is handig voor het programmeren van pittige percussie en andere niet-gepitchte geluiden.

Waar een oscillator een gepitchte golfvorm genereert, is ruis een niet-gepitchte geluidsbron. Net zoals wit licht alle kleuren van het visuele spectrum in gelijke verhouding bevat, bevat witte ruis een willekeurige verdeling van alle hoorbare frequenties. Elke frequentie heeft een gelijke amplitude. We horen witte ruis als een constant ssshh-geluid, zoals een FM-radio tussen zenders. Vanwege de manier waarop onze hersenen reageren op witte ruis, klinken de hogere frequenties prominenter dan de lagere.

De Subsequent 25 Noise Generator produceert een signaal dat roze ruis wordt genoemd. Roze ruis heeft een gelijke amplitude in elk octaaf, waardoor het dieper klinkt dan witte ruis, meer als het geluid van een waterval. De meeste synthesisten vinden roze ruis nuttiger dan witte ruis.

FILTER

Het aantal en de relatieve sterkte van de harmonische frequenties van een geluid bepalen de toonkleur of het timbre. Subsequent 25 bevat een filter voor het verwijderen van bepaalde frequenties uit audiosignalen. Omdat filtering u controle geeft over de harmonische inhoud van een audiosignaal, verandert het fysiek de golfvorm die wordt gefilterd.

Subsequent 25 gebruikt het klassieke Moog lowpass Ladder Filter met vier selecteerbare hellingen. Lowpass-filters geven alle frequenties door tot een punt dat de Cutoff-frequentie wordt genoemd en rollen geleidelijk af, of verzwakken, frequenties boven dat punt. U kunt de Cutoff handmatig wijzigen met een knop, of u kunt deze wijzigen door een signaal toe te passen van een besturingsbron, zoals een Envelope of LFO.

Door de Cutoff helemaal omlaag te draaien, wordt het filter gesloten, zodat er niets doorheen gaat. Door de Cutoff te verhogen, wordt het filter geopend. Als u de CUTOFF-knop met de klok mee draait vanuit de laagste positie, hoort u eerst alleen de laagste frequenties van het audiosignaal, en vervolgens wordt het timbre geleidelijk helderder. De filterenvelop, in combinatie met de instelling van de CUTOFF-knop, is de primaire besturingsbron van het filter.

Een ander kenmerk van het Subsequent 25-filter is resonantie. Resonantie verhoogt het niveau van audiofrequenties die het dichtst bij de Cutoff-frequentie liggen door de frequenties minder geleidelijk te laten afrollen door het filter. Het regenereert die frequenties door ze terug te voeren naar het filter. Door de resonantie te verhogen, worden harmonischen benadrukt die zich het dichtst bij de Cutoff-frequentie bevinden en worden eventuele wijzigingen in de Cutoff-frequentie overdreven.

FILTERBEDIENING

CUTOFF: De Cutoff-frequentie van het filter wordt geregeld door deze knop. De laagste instelling is 20 Hz, wat het filter effectief sluit en geen audio doorlaat. De hoogste instelling is 20 kHz, waardoor het filter volledig wordt geopend en alle audio kan doorlaten.

RESONANCE: Door aan deze knop te draaien, wordt geregeld hoeveel signaal van de filteruitgang terug naar de ingang wordt geleid. Door hem met de klok mee te draaien, wordt de resonantie verhoogd, waardoor een piek in amplitude ontstaat bij de Cutoff-frequentie. Instellingen boven 7 zorgen ervoor dat het filter zelf oscilleert.

MULTIDRIVE: MultiDrive fungeert als de Subsequent 25-vervormingsprocessor en biedt effecten variërend van asymmetrische, buisachtige warmte tot agressieve harde clipping, met een vloeiende continue overgang ertussen. De MULTIDRIVE-knop regelt hoe hard u de OTA- en FET-trappen aanstuurt, die zich tussen het filter en de versterker in het signaalpad bevinden. Hoe hoger de instelling, hoe agressiever het clipping-effect. Verschillende hoeveelheden MultiDrive kunnen uw geluiden een duidelijke tonale rand geven en ze responsiever maken op veranderingen in filterresonantie, golfvorm en oscillatorniveau.

EG AMOUNT: Deze knop bepaalt hoeveel de filterenvelop de Cutoff-frequentie van het filter moduleert. Met andere woorden, EG AMOUNT regelt de diepte van het effect van de envelopgenerator op het filter.
Let op dat de EG AMOUNT-knop bipolair is, wat betekent dat de besturingswaarde positief is wanneer deze omhoog wordt gedraaid en negatief wanneer deze omlaag wordt gedraaid. Door hem met de klok mee vanuit het midden te draaien, zorgt de envelop ervoor dat de Cutoff-frequentie stijgt vanaf de instelling van de CUTOFF-knop. Door hem tegen de klok in vanuit het midden te draaien, zorgt de envelop ervoor dat de Cutoff-frequentie daalt vanaf de instelling van de CUTOFF-knop.

De diepte van het envelop-effect op de Cutoff-frequentie hangt ook sterk af van de CUTOFF-instelling. Als de instelling erg hoog is en u de EG AMOUNT aanpast om deze verder te verhogen, zal de envelop weinig effect hebben. Hoe lager de Cutoff-frequentie, hoe meer de envelop deze kan moduleren. Aan de andere kant, als de instelling erg laag is en u de EG AMOUNT aanpast om deze verder te verlagen door de knop tegen de klok in te draaien, zal de envelop opnieuw weinig effect hebben.

KB AMOUNT: Door aan deze knop te draaien, wordt aangegeven in hoeverre de filter Cutoff-frequentie het keyboard volgt; dat wil zeggen, hoeveel de keyboard toonhoogte de filter lowpass-frequentie beïnvloedt. Met KB AMOUNT halverwege omhoog gedraaid, volgt de filtercutoff de keyboard toonhoogte in een verhouding van 1:1 gecentreerd rond de middelste C (MIDI-noot 60). KB AMOUNT op maximum zet een verhouding van 2:1 voor filter keyboard-tracking

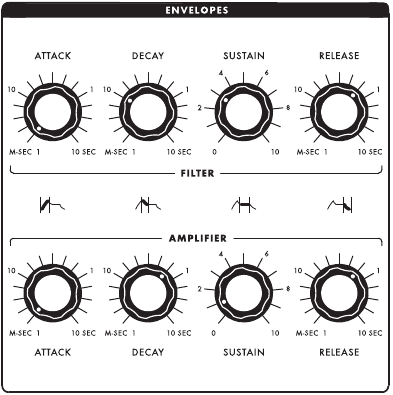

ENVELOPES

Wanneer je een geluid maakt, kan het even duren voordat dat geluid zijn maximale amplitude en helderheid bereikt.
Dit eerste moment wordt de attack van het geluid genoemd. Een attack kan geleidelijk zijn (zoals een cymbal roll), abrupt (zoals een cymbal crash), of iets daartussenin. De attack vertelt ons vaak meer over hoe een instrument wordt bespeeld dan enige andere eigenschap. Evenzo kan het, wanneer het geluid eindigt, even duren voordat het volledig wegsterft, of het kan plotseling stoppen. Deze uiteindelijke daling in amplitude en helderheid wordt de release genoemd. De attack en release, samen met variaties in amplitude en timbre die optreden tussen de attack en release, vormen de envelope van het geluid.

De Subsequent 25 vormt elektronische geluiden met behulp van twee Envelope Generators (afgekort EG). De ene envelope beïnvloedt het filter van de Subsequent 25, dat het timbre regelt, en de andere beïnvloedt de versterker, die de amplitude regelt. Wanneer je een toets op het keyboard indrukt, stuurt het een signaal dat de Envelope Generator vertelt om te beginnen met de Attack Stage. In spanningsgestuurde synthesizers zoals de Subsequent 25 wordt dit signaal een Gate genoemd. De Gate eindigt wanneer je de toets loslaat, waardoor de Envelope Generator wordt verteld om te beginnen met de Release Stage.

Elk van de Envelope Generators van de Subsequent 25 heeft vier fasen: Attack, Decay, Sustain en Release (afgekort ADSR). Net zoals Attack de tijd is die een niveau nodig heeft om te pieken, is Decay de tijd die nodig is om te dalen tot een stabiel niveau, de Sustain genaamd. Het Sustain Level wordt vastgehouden totdat de noot eindigt. Op dat moment keert het signaal terug naar nul met een snelheid die wordt bepaald door de Release-instelling. Waar de Attack-, Decay- en Release-fasen worden gespecificeerd als tijdsduren, is Sustain een stuursignaalniveau.

ADSR

Terwijl je het Subsequent 25-keyboard bespeelt, bepaalt de techniek hoe de Envelope Generators (EG) reageren, wat je muzikale expressie en articulatie beïnvloedt. Als je de toets loslaat voordat de Envelope zijn maximale of Sustain Level bereikt, treedt de Release Stage onmiddellijk in werking. Wanneer je staccato speelt (zeer korte noten), kan de Envelope nooit zijn Decay Stage bereiken, afhankelijk van de Attack-instelling. Legato spelen—elke toets de volledige duur van de noot ingedrukt houden zonder je vingers tussen de noten op te tillen—voorkomt dat de Envelope zijn Attack Stage opnieuw triggert bij volgende noten. In dat geval handhaaft de Envelope zijn Sustain Level totdat je de Release Stage triggert door je vinger op te tillen.

ENVELOPE BEDIENINGSELEMENTEN

FILTER ATTACK: Deze knop specificeert de tijd die de filterfrequentie nodig heeft om te stijgen van de handmatige instelling van de CUTOFF-knop naar zijn maximale niveau, dat wordt bepaald door de EG AMOUNT-instelling van het filter. De waarde varieert van 1 milliseconde tot 10 seconden.

Wanneer je de Filter Envelope gebruikt om de toonhoogte of wave amount te moduleren, specificeert de ATTACK-knop de tijd die het duurt voordat het stuurniveau naar zijn maximale waarde stijgt.

FILTER DECAY: Deze knop specificeert de tijd die de filterfrequentie nodig heeft om te dalen van zijn maximale niveau naar zijn Sustain Level. De waarde varieert van 1 milliseconde tot 10 seconden.

Wanneer je de Filter Envelope gebruikt om de toonhoogte of wave amount te moduleren, specificeert de DECAY-knop de tijd die het duurt voordat het stuurniveau daalt van zijn maximale waarde naar zijn Sustain Level.

FILTER SUSTAIN: Door aan deze knop te draaien, wordt de Filter Cutoff-frequentie ingesteld zodra de Decay Stage is voltooid. De Sustain-fase wordt vastgehouden totdat de Envelope een Note Off-opdracht ontvangt of de Gate eindigt. De waarde varieert van nul tot 100 procent, gekalibreerd van 1 tot 10.

Let op dat de Filter EG AMOUNT de diepte van het effect bepaalt. Wanneer je de Filter Envelope gebruikt om de toonhoogte of wave amount te moduleren, specificeert de SUSTAIN-knop de stuurwaarde die wordt vastgehouden zodra de Decay Stage is voltooid.

FILTER RELEASE: Deze knop specificeert de tijd die de Filter Cutoff nodig heeft om te dalen van zijn Sustain-waarde naar de handmatige instelling van de CUTOFF-knop. De waarde varieert van 1 milliseconde tot 10 seconden.

Wanneer je de Filter Envelope gebruikt om de toonhoogte of wave amount te moduleren, specificeert de RELEASE-knop de tijd die het duurt voordat het stuurniveau daalt van de Sustain-waarde naar nul.

AMPLIFIER ATTACK: De tijd die de amplitude van de Mixer-uitgang nodig heeft om te stijgen van nul naar zijn maximale waarde, wordt geregeld via deze knop. De waarde varieert van 1 milliseconde tot 10 seconden.

AMPLIFIER DECAY: De tijd die de amplitude van de Mixer-uitgang nodig heeft om te dalen van zijn maximale waarde naar het Sustain Level, wordt geregeld via deze knop. De waarde varieert van 1 milliseconde tot 10 seconden.

AMPLIFIER SUSTAIN: Door aan deze knop te draaien, wordt de amplitude van de Mixer-uitgang ingesteld zodra de Decay Stage is voltooid. De Sustain-fase wordt vastgehouden totdat de Envelope een Note Off-opdracht ontvangt of de Gate eindigt. De waarde varieert van nul tot 100 procent, gekalibreerd van 1 tot 10.

AMPLIFIER RELEASE: De tijd die de amplitude van de Mixer-uitgang nodig heeft om te dalen van zijn Sustain-waarde naar nul, wordt geregeld via deze knop. De waarde varieert van 1 milliseconde tot 10 seconden.

PROBEER DIT

NOOTARTICULATIE
Laad je favoriete melodische Preset. Draai voor beide Envelopes de Attack naar net onder één seconde en de Release naar net boven één seconde. Speel de toetsen staccato en zorg ervoor dat je je vingers tussen elke noot optilt. Merk op dat je de Release Stage na elke noot kunt horen, vooral wanneer je lang genoeg pauzeert om de Envelope te laten terugkeren naar nul.

Speel nu legato en zorg ervoor dat je je vingers niet tussen de noten optilt. Hoor je het verschil? Na de eerste noot omzeilen de Envelopes hun Attack-, Decay- en Release-fasen wanneer je legato speelt en handhaven ze hun Sustain Levels totdat je je vingers optilt. Spelen met een combinatie van staccato- en legato-articulaties draagt bij aan de expressiviteit van je uitvoering.

KLASSIEKE ELEKTRONISCHE KICKDRUM
Een van de eenvoudigste geluiden die je kunt synthetiseren is een kickdrum, ook wel basdrum genoemd. Misschien wel het beste voorbeeld van een elektronische kickdrum komt van een klassieke analoge drummachine, de 808. Het gebruikt een sinusgolf en een 2-traps Envelope Generator om het geluid te creëren. Met de Subsequent 25 kun je dit vintage geluid opnieuw creëren met net iets meer thump.

Hoewel het synthetiseren van de meeste percussie begint met de Noise Generator, is de kickdrum een uitzondering. Draai na het initialiseren van de Patches het Mixer-niveau op Oscillator 1 omhoog. Draai de OCTAVE-knop van Oscillator 1 naar 16' en de WAVE-knop naar triangle. Draai op de Amplifier Envelope de ATTACK- en SUSTAIN-knoppen helemaal omlaag. Pas nu de DECAY- en RELEASE-knoppen aan op exact 1 seconde. Omdat triangle-golven een paar zwakke boventonen hebben, moet je die eruit filteren om een sinusgolf te benaderen.

Draai de CUTOFF-knop van het filter naar 320 Hz en de MULTIDRIVE-knop naar 9 uur. Druk op de linkerzijde van het voorpaneel op de linker OCTAVE-knop om de toonhoogte een octaaf te verlagen en sla de lage C-toets aan. Pas indien nodig de CUTOFF en DECAY licht aan naar smaak. En daar heb je het: een geluid dat miljoenen mensen de dansvloer op heeft gejaagd.

MODULATIE

Het regelen van modulatie (afgekort als mod) is een belangrijk aspect van het programmeren en bespelen van synthesizers. Wanneer je het audiosignaal van een synth moduleert, verander je iets aan de manier waarop het klinkt. Wanneer je een stuursignaal moduleert, verander je iets aan het effect ervan op wat het ook regelt. Synthesizers leiden hun stuursignalen van modulatiebronnen naar modulatiebestemmingen. Op je Subsequent 25 kan een veranderend stuursignaal de toonhoogte, filter cutoff en golfvorm veranderen. Je regelt de diepte van het modulatiesignaal met het MOD-wiel direct links van het keyboard.

Alle LFO's genereren herhalende golfvormen in het sub-audiobereik. De Subsequent 25 LFO heeft een uitgebreid bereik dat ook audiofrequenties kan genereren. Bij sub-audiosnelheden is de LFO handig voor het genereren van herhalende effecten. Bij audiosnelheden voegt de LFO harmonische complexiteit toe aan zijn bestemming.

Wanneer een LFO de frequentie van een oscillator moduleert, volgt de toonhoogte van de oscillator de vorm van de modulerende golfvorm. Als de output van de LFO een triangle-golf is, stijgt en daalt de toonhoogte met een regelmatige snelheid. Bij de juiste snelheid en diepte wordt dit type modulatie vibrato genoemd. Veel artiesten vertrouwen op vibrato om expressie toe te voegen aan hun uitvoeringen. Een violist of gitarist gebruikt vibrato met een schuddende beweging van de hand terwijl deze druk uitoefent op de snaar. Een zanger fluctueert subtiel de vocale toonhoogte. Een synthesist gebruikt een LFO om de oscillatorfrequentie te moduleren. De LFO RATE-knop regelt de modulatiesnelheid en het mod-wiel regelt de diepte ervan.

MODULATIE-ELEMENTEN

LFO RATE: Standaard varieert deze knop de modulatiesnelheid van de laagfrequente oscillator van 0,1 Hz (één cyclus per 10 seconden) tot 100 Hz (100 cycli per seconde). Je kunt dit bereik wijzigen in de Shift-modus.

SOURCE: Deze knop specificeert of de mod-bron de LFO of de Filter Envelope is, evenals de LFO-golfvorm. In de tegen de klok in gedraaide positie genereert de LFO een triangle-golf, die vooral handig is voor vibrato. Door de knop met de klok mee te draaien, genereert de volgende positie een blokgolf, die handig is voor het uitvoeren van trillers en tremolo-effecten. De volgende twee posities genereren zaagtand- en ramp-golven (omgekeerde zaagtand). Toegepast op de toonhoogte is zaagtandgolfmodulatie handig voor het simuleren van alarmen, straalgeweren en andere stijgende en dalende effecten.

De vijfde positie gebruikt sample-and-hold als een mod-bron. Zonder in veel technische uitleg te treden, beschouw sample-and-hold als een bron van willekeurige stuursignalen.

De meest met de klok mee gedraaide positie van de SOURCE-knop, met het label FILTER EG, omzeilt de LFO en leidt de Filter Envelope naar de modulatiebestemmingen, die worden bepaald door de instellingen van de knoppen PITCH AMT, FILTER AMT, en WAVE AMT hieronder.

PITCH AMT: Deze knop specificeert de diepte van de toonhoogtevariatie die wordt toegepast op de oscillatoren wanneer het MOD-wiel is ingeschakeld. Als de mod-bron de Filter Envelope is, kun je veranderingen in de toonhoogte regelen met behulp van de Attack-, Decay-, Sustain- en Release-instellingen van de Envelope.

PITCH AMT OSC 2 ONLY: Door op deze knop te drukken, wordt de toonhoogtemodulatie alleen toegepast op Oscillator 2, zonder effect op Oscillator 1. De knop licht op wanneer deze is ingeschakeld.

Als je de knop HARD SYNC OSC 2 inschakelt (die de oscillatoren fasevergrendelt), zal het moduleren van de frequentie van Oscillator 2 met een LFO of Envelope de harmonische inhoud van de oscillator veranderen, maar niet de toonhoogte.

FILTER AMT: Deze knop specificeert de diepte van de variatie die wordt toegepast op de Filter Cutoff-frequentie wanneer het MOD-wiel is ingeschakeld. Het toepassen van LFO-modulatie op het filter is handig voor het genereren van langzame filter sweeps, wobbles en herhalende effecten.

WAVE AMT: Deze knop specificeert de diepte van de variatie die wordt toegepast op de golfvorm van beide audio-oscillatoren wanneer het MOD-wiel is ingeschakeld. Terwijl de golfvorm wordt gemoduleerd, veranderen de amplitudes, frequenties en fase van de harmonischen dynamisch. Golfvormmodulatie heeft geen effect op de Sub Oscillator, die altijd een blokgolf genereert.

OPMERKING: Met behulp van de Shift-modus of de plug-in editor kun je Wave Amount ook toewijzen om Oscillator 7 of 2 onafhankelijk te beïnvloeden (zie Verborgen parameters).

PROBEER DIT

LFO-GOLFVORMEN
Het is waarschijnlijk dat je de MOD-wiel het grootste deel van de tijd gebruikt om nootvibrato te regelen om je spel expressiever te maken. Om dit te proberen, begin je met het selecteren van je favoriete lead- of solo-preset. Draai in de sectie MODULATION de SOURCE-knop tegen de klok in naar de triangle-golfpositie. Draai PITCH AMT omhoog naar 2 en draai LFO RATE naar 6. Speel een noot en duw het MOD-wiel iets omhoog om vibrato te produceren. Speel nog een paar noten en voeg vibrato toe tijdens aangehouden noten wanneer dat gepast voelt. Pas de LFO RATE naar smaak aan.

Leer de LFO kennen door de andere golfvormen en bestemmingen te proberen, en door de LFO RATE en diepte te variëren. Begin met het iets omhoog draaien van de PITCH AMT-knop, het omhoog brengen van het MOD-wiel en vervolgens de SOURCE-knop op de blokgolfinstelling te zetten. Blokgolf LFO-modulatie produceert een triller die afwisselt tussen twee toonhoogtes. Het variëren van de LFO RATE verandert de snelheid van de triller en het variëren van de PITCH AMT of de MOD-wieldiepte verandert het interval.

Varieer nu de LFO RATE, PITCH AMT en MOD-wieldiepte met behulp van de zaagtand-, ramp- en sample-and-hold-instellingen van de SOURCE-knop. Merk op dat zaagtand- en ramp-golfmodulatie het beste werken bij lage snelheden en sample-and-hold-modulatie erg goed werkt wanneer het wordt toegepast om het filter te moduleren met RESONANCE minstens halverwege omhoog gedraaid. Wanneer je filtermodulatie verkent, probeer dan het oscillatorsignaal omlaag te draaien en de ruis omhoog te draaien.

PULSGOLFMODULATIE
Door LFO- of Envelope-modulatie naar de wave amount van een oscillator te leiden, geef je de golfvorm beweging door de harmonische inhoud dynamisch te veranderen. Naarmate het stuursignaal verandert, verandert ook de golfvorm. Hoewel de continu variabele Subsequent 25-oscillatoren je in staat stellen om modulatie toe te passen op elke golfvorm, is het het meest traditioneel om een pulsgolf te moduleren.

Beginnend met een geïnitialiseerde Patch, draai je Oscillator 1 omhoog in de MIXER-sectie en draai je de WAVE-knop halverwege tussen blokgolf en puls. Stel de LFO RATE in op ongeveer 3 Hz en de LFO-golfvorm op triangle.

Wanneer je een toets indrukt en het MOD-wiel omhoog duwt, hoor je het effect van de LFO op de pulsbreedte. Duw het maar iets omhoog en je hoort een dramatische sweeping van de harmonischen die een beetje klinkt als een choruseffect. Draai het verder omhoog en je hoort de hele golfvorm geannuleerd worden in ritme met de LFO. Dat komt omdat je de pulsgolf voorbij zijn maximale breedte duwt, zodat de golfvorm geen kans heeft om terug te keren naar zijn beginpunt. Het toepassen van LFO-modulatie op de pulsbreedte is het meest nuttig bij snelheden die normaal gesproken worden gebruikt voor vibrato—meestal tussen 6 en 9 Hz.

Draai in de sectie MODULATION de SOURCE-knop naar de FILTER EG-positie en duw het MOD-wiel helemaal omhoog. Als je het keyboard bespeelt en de Filter Envelope staat op de geïnitialiseerde instelling, hoor je niets totdat je de toetsen loslaat. Nogmaals, dat komt omdat de pulsbreedte voorbij zijn maximum wordt geduwd. Verlaag het MOD-wiel tot ongeveer halverwege en speel met de Filter Envelope-instellingen om een gevoel te krijgen voor het effect van de Envelope op de pulsbreedte.

GLOBALE PITCH-REGELAARS

MIDI INDICATOR: Deze led licht op wanneer Subsequent 25 MIDI-gegevens ontvangt via de MIDI IN of de USB PORT.

FINE TUNE: Door aan deze knop te draaien, wordt de frequentie van beide oscillatoren tot maximaal een halve toon omhoog of omlaag ten opzichte van de middenpositie aangepast. Met deze functie kan Subsequent 25 snel worden afgestemd op een ander instrument of een eerder opgenomen track die enigszins afwijkt van de standaard pitch.

GLIDE RATE: Glide, ook wel portamento of glissando genoemd, zorgt voor vloeiende pitchveranderingen tussen noten. Deze knop geeft aan hoeveel tijd het kost om van de ene pitch naar de volgende te gaan wanneer je op het toetsenbord speelt. Hoewel Glide normaal gesproken wordt toegepast op elke noot die je speelt wanneer het is ingeschakeld, kun je Legato Glide inschakelen met de Shift-modus (zie Verborgen parameters).

OCTAVE BUTTONS: Deze knoppen breiden het Subsequent 25-toetsenbord uit buiten het bereik van twee octaven. Door eenmaal op de linkerknop te drukken, wordt de Subsequent 25-pitch een octaaf verlaagd en door er nogmaals op te drukken, wordt deze nog een octaaf verlaagd. Door op dezelfde manier op de rechterknop te drukken, wordt de pitch een octaaf verhoogd en door er nogmaals op te drukken, wordt deze nog een octaaf verhoogd. De oplichtende led geeft de huidige transpositie aan. De knoppen transponeren ook de MIDI-nootnummers die Subsequent 25 verzendt met overeenkomstige hoeveelheden.

Het gebruik van de OCTAVE-knoppen geeft het Subsequent 25-toetsenbord een bereik van zes octaven. Met een beetje oefening kunnen deze knoppen zelfs tijdens het spelen worden ingedrukt om het beschikbare toetsenbereik te vergroten.

KEYBOARD: Subsequent 25 is uitgerust met een aanslaggevoelig toetsenbord, zodat alle 25 toetsen MIDI-aanslaggegevens verzenden als reactie op hoe snel de toetsen worden ingedrukt.

WHEELS: De PITCH- en MOD-wielen aan de linkerkant van het toetsenbord kunnen in grote mate bijdragen aan de expressiviteit van je spel. Gebruik het PITCH-wiel om de pitch tijdens het spelen soepel te buigen. Standaard transponeert het de pitch twee halve tonen omhoog en twee halve tonen omlaag. Je kunt het interval echter wijzigen in de Shift-modus (zie Verborgen parameters). Het PITCH-wiel is veerbelast om automatisch terug te keren naar de middenpositie.

Het MOD-wiel regelt de modulatiediepte. In de minimumstand is de modulatie uitgeschakeld. In de maximumstand is de modulatie op volle kracht. De diepte van het effect van het MOD-wiel hangt af van de instellingen van de knoppen PITCH AMT, FILTER AMT en WAVE AMT.

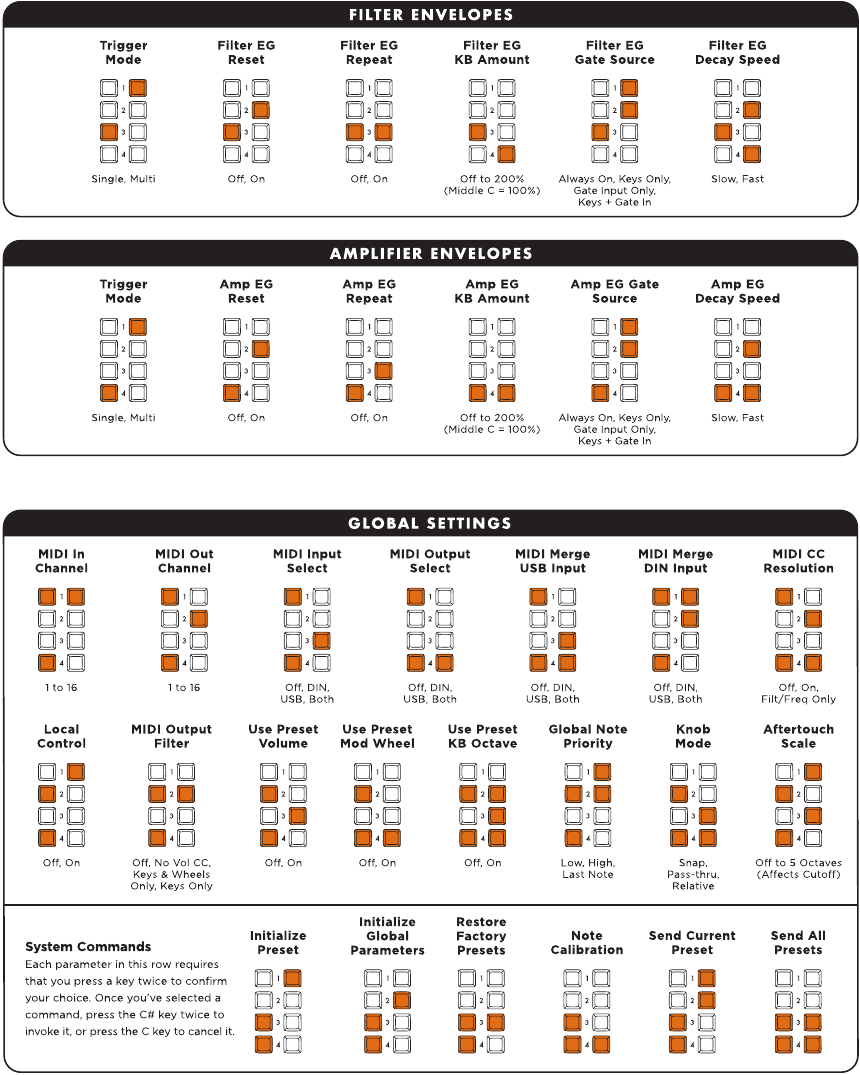

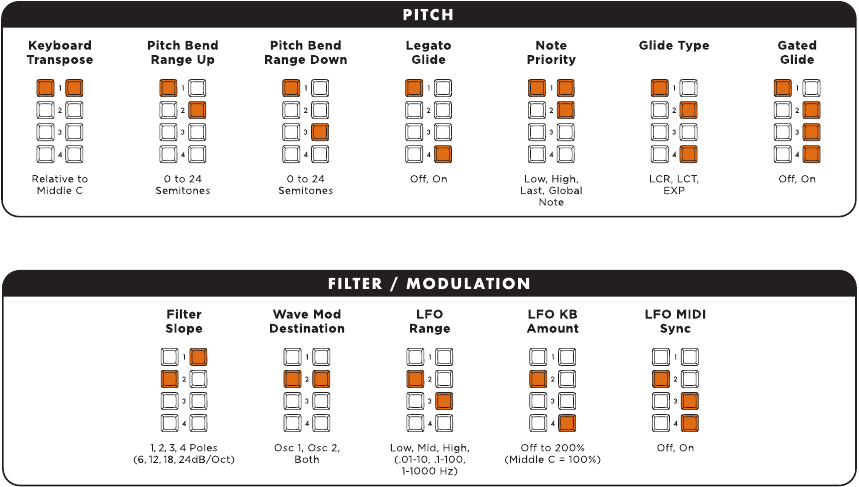

SHIFT-MODUS

Hoewel je alle Subsequent 25-functies rechtstreeks vanaf het voorpaneel kunt bedienen, moet je wat dieper graven om sommige functies te bereiken. De Shift-modus wijst verschillende bedieningselementen op het voorpaneel opnieuw toe, zodat je ze kunt gebruiken om verborgen parameters te bewerken. Net als alle parameters worden wijzigingen die je in de Shift-modus aanbrengt, opgeslagen wanneer je je Preset opslaat.

Schakel de Shift-modus in door de knop BANK 4 ingedrukt te houden en vervolgens op de knop ACTIVATE PANEL te drukken. Wanneer je dit doet, worden alle BANK- en PATCH-knoppen donker en knippert de knop ACTIVATE PANEL. Door nogmaals op ACTIVATE PANEL te drukken, wordt de Shift-modus geannuleerd en keren alle bedieningselementen terug naar hun normale functies.

KNOB- EN KNOPHERTOEWIJZINGEN IN DE SHIFT-MODUS

PARAMETER: FILTER ENVELOPE DELAY KNOB: FILTER ENVELOPE ATTACK

Door een Delay-fase aan de Filter Envelope toe te voegen, kun je een getimede pauze specificeren vóór het begin van de Attack, waardoor een ADSR Envelope effectief wordt omgezet in een DADSR Envelope. Door de Shift-modus in te schakelen en aan de ATTACK-knop van de Amplifier Envelope te draaien, kun je de Delay-tijd van de Envelope variëren van een minimum van 0 tot een maximum van 10 seconden. De Filter Envelope Delay-fase is alleen beschikbaar als de Filter Envelope Repeat-parameter is ingeschakeld (zie Verborgen parameters).

PARAMETER: FILTER ENVELOPE HOLD KNOB: FILTER ENVELOPE DECAY

Door een Hold-fase aan de Filter Envelope toe te voegen, kun je een vaste tijdsperiode specificeren tussen de Attack- en Sustain-fase, waardoor een ADSR Envelope effectief wordt omgezet in een AHDSR Envelope. Tijdens deze fase wordt de Cutoff-frequentie van het filter op het maximale niveau gehouden, dat wordt bepaald door de EG AMOUNT-instelling van het filter. Door de Shift-modus in te schakelen en aan de DECAY-knop van de Filter Envelope te draaien, kun je de Hold-tijd van de Envelope variëren van een minimum van 0 tot een maximum van 10 seconden.

PARAMETER: VELOCITY TO FILTER ENVELOPE AMOUNT KNOB: FILTER ENVELOPE SUSTAIN

Om je geluiden helderder te maken naarmate je de toetsen sneller op het toetsenbord indrukt, schakel je de Shift-modus in en draai je de SUSTAIN-knop van de Filter Envelope omhoog. Het bereik van de knop varieert van 0 tot 100%.

PARAMETER: VELOCITY TO FILTER ENVELOPE DECAY/RELEASE KNOB: FILTER ENVELOPE RELEASE

Door deze instelling te wijzigen, kun je specificeren hoeveel snelheid de Decay- en Release-tijden van de Filter Envelope beïnvloedt. Om de Decay en Release te verlengen als reactie op hoe hard je op het toetsenbord speelt, schakel je de Shift-modus in en draai je de RELEASE-knop van de Filter Envelope omhoog. Het bereik van de knop is van 0 tot 100%.

PARAMETER: AMPLIFIER ENVELOPE DELAY KNOB: AMPLIFIER ENVELOPE ATTACK

Door een Delay-fase aan de Amplifier Envelope toe te voegen, kun je een getimede pauze specificeren vóór het begin van de Attack, waardoor een ADSR Envelope effectief wordt omgezet in een DADSR Envelope. Door de Shift-modus in te schakelen en aan de ATTACK-knop van de Amplifier Envelope te draaien, kun je de Delay-tijd van de Envelope variëren van een minimum van 0 tot een maximum van 10 seconden. De Amplifier Envelope Delay-fase is alleen beschikbaar als de Amplifier Envelope Repeat-parameter is ingeschakeld (zie Verborgen parameters).

PARAMETER: AMPLIFIER ENVELOPE HOLD KNOB: AMPLIFIER ENVELOPE DECAY

Door een Hold-fase aan de Amplifier Envelope toe te voegen, kun je een vaste tijdsperiode specificeren tussen de Attack- en Sustain-fase, waardoor een ADSR Envelope effectief wordt omgezet in een AHDSR Envelope. Tijdens deze fase wordt de amplitude van de Mixer-uitgang op de maximale waarde gehouden. Door de Shift-modus in te schakelen en aan de DECAY-knop van de Amplifier Envelope te draaien, kun je de Hold-tijd van de Envelope variëren van een minimum van 0 tot een maximum van 10 seconden.

PARAMETER: VELOCITY TO AMPLIFIER ENVELOPE AMOUNT KNOB: AMPLIFIER ENVELOPE SUSTAIN

Je Patches zullen veel dynamischer zijn als je er een gewoonte van maakt om hun snelheidsgevoeligheid te programmeren. Om je geluiden luider te maken naarmate je de toetsen sneller op het toetsenbord indrukt, schakel je de Shift-modus in en draai je de SUSTAIN-knop van de Amplifier Envelope omhoog. Het bereik van de knop varieert van 0 tot 100%.

PARAMETER: VELOCITY TO AMPLIFIER ENVELOPE DECAY/RELEASE KNOB: AMPLIFIER ENVELOPE RELEASE

Door deze instelling te wijzigen, kun je specificeren hoeveel snelheid de Decay- en Release-tijden van de Amplifier Envelope beïnvloedt. Om de Decay en Release te verlengen als reactie op hoe snel je de toetsen op het toetsenbord indrukt, schakel je de Shift-modus in en draai je de RELEASE-knop van de Amplifier Envelope omhoog. Het bereik van de knop is van 0 tot 100%.

PARAMETER: FEEDBACK / EXTERNAL INPUT LEVEL KNOB: NOISE

Om het niveau van signalen die afkomstig zijn van de Subsequent 25-EXT IN-aansluiting handmatig te regelen, schakel je de Shift-modus in en draai je aan de NOISE-knop. Wanneer er niets is aangesloten op de EXT IN-aansluiting aan de linkerkant van de Subsequent 25, neemt de FDBK / EXT IN-parameter de uitgang van de mixer en voert deze terug naar dit mixerkanaal, wat resulteert in een verscheidenheid aan vervormde, soms chaotische, soms zachte kwaliteiten.

Deze regelaar kan het uitgangsvolume aanzienlijk verhogen!

PARAMETER: OSCILLATOR 2 BEAT FREQUENCY KNOB: OSCILLATOR 2 FREQUENCY

Schakel de Shift-modus in en draai aan de FREQUENCY-knop van Oscillator 2 om de "Beat Frequency" (zwevingsfrequentie) van Oscillator 2 in te stellen ten opzichte van Oscillator 1. Het bereik is plus of min 3,5 Hz, zonder ontstemming (0 Hz) in het midden. Deze parameter creëert een lineaire constante ontstemming van Oscillator 2 ten opzichte van Oscillator 1, zodat Oscillator 2 altijd met hetzelfde aantal cycli per seconde (Hz) wordt ontstemd, ongeacht de muzikale toonhoogte. Het resultaat is een muzikaal ontstemmingseffect dat op elke noot met een consistente snelheid faseert of "zweeft".

De OSCILLATOR 2 FREQUENCY-knop ontstemt Oscillator 2 daarentegen met muzikale cents, waarbij de zwevingssnelheid tussen oscillatoren wordt gehalveerd of verdubbeld naarmate je een octaaf lager of hoger in toonhoogte speelt.

OPMERKING: Om deze reden moet je, als je een constante zwevingsfrequentie bij alle toonhoogtes wilt, ervoor zorgen dat de normale OSCILLATOR 2 FREQUENCY-regelaar gecentreerd is. Als je absolute unisono tussen Oscillator 2 en Oscillator 1 wilt, zorg er dan voor dat deze BEAT FREQUENCY-regelaar gecentreerd is.

PARAMETER: OSCILLATOR GATE RESET BUTTON: HARD SYNC OSC 2

Schakel de Shift-modus in en druk op de knop HARD SYNC OSC 2 om Oscillator Gate Reset in te schakelen. Deze functie dwingt de audio-oscillatoren om tegelijkertijd hun cycli te starten wanneer je een nieuwe noot speelt. Wanneer deze functie is ingeschakeld, is het resultaat een meer gedefinieerde voorkant voor geluiden met een harde attack.

PARAMETER: LFO GATE RESET BUTTON: PITCH AMT OSC 2 ONLY

Schakel de Shift-modus in en druk op de knop PITCH AMT OSC 2 ONLY om de LFO Gate Reset in te schakelen. Deze functie dwingt de LFO om een nieuwe cyclus te beginnen telkens wanneer je een nieuwe noot speelt.

Wanneer de LFO-reset is uitgeschakeld, loopt de LFO vrij, ongeacht de noten die je speelt. Wanneer deze echter is ingeschakeld, stijgt de momentane amplitude altijd vanaf het nulpunt wanneer een Envelope wordt geactiveerd. Dit kan vooral belangrijk zijn voor het creëren van realistische vibrato wanneer je akoestische instrumenten emuleert, of voor het programmeren van Filter sweeps.

VERBORGEN PARAMETERS

U kunt toegang krijgen tot extra Subsequent 25 verborgen parameters door een combinatie van knoppen en het toetsenbord te gebruiken. Activeer eerst de Shift-modus door de BANK 4 knop ingedrukt te houden en op de ACTIVATE PANEL (Activeer paneel) knop te drukken. Gebruik vervolgens de BANK en PATCH (Patch) knoppen om de parameter te kiezen. Druk ten slotte op een toets op het toetsenbord om de waarde van de parameter in te stellen. Alle parameteropties worden op de volgende pagina's weergegeven.

Alle parameters hebben minstens twee mogelijke waarden (AAN en UIT), en sommige parameters hebben tot wel 24 mogelijke waarden. Lagere toetsen specificeren lagere waarden, en hogere toetsen specificeren hogere waarden. Omdat de meeste parameters een beperkt bereik aan waarden hebben, reageren ze alleen op de meest linkse toetsen. De lage C-toets selecteert altijd de laagste waarde. Voor parameters met twee waarden selecteert de lage C altijd UIT en de lage C# selecteert altijd AAN. Voor parameters die minder dan het hele toetsenbord gebruiken om waarden te selecteren, spelen ongebruikte toetsen normaal, waardoor u geluiden kunt beluisteren terwijl u parameterwijzigingen aanbrengt. Zodra u de waarde voor een verborgen parameter hebt ingesteld, kunt u in de Shift-modus blijven en de BANK en PATCH (Patch) knoppen gebruiken om een andere verborgen parameter op te roepen, of gewoon een tweede keer op de toets drukken die wordt gebruikt om de parameterwaarde in te stellen om de Shift-modus te verlaten. U kunt ook op de ACTIVATE PANEL (Activeer paneel) knop drukken om de Shift-modus op elk moment te verlaten.

TOONHOOGTE

KEYBOARD TRANSPOSE (Toetsenbordtranspositie)

Om het hele toetsenbord te transponeren naar elke gewenste toonhoogte, activeert u de Shift-modus, drukt u op de BANK 1 en PATCH 1 (Patch 1) knoppen en drukt u vervolgens op een willekeurige toets. Door op een toets boven de middelste C te drukken, wordt de transpositie naar boven verplaatst met het interval dat u selecteert. Evenzo wordt door op een toets onder de middelste C te drukken de transpositie naar beneden verplaatst met het interval dat u selecteert. Als u bijvoorbeeld op de A onder de middelste C drukt, wordt het toetsenbord 3 halve tonen omlaag getransponeerd, en als u op de C boven de middelste C drukt, wordt het toetsenbord een volledig octaaf omhoog getransponeerd. Het maximale bereik is 12 halve tonen omhoog of omlaag.

OPMERKING: De middelste C verwijst naar de C-toets in het midden van het Subsequent 25's toetsenbord, niet naar de toonhoogte die gewoonlijk de middelste C wordt genoemd, die in werkelijkheid een octaaf hoger is.

PITCH BEND RANGE UP (Toonhoogte buigbereik omhoog)

De standaard toonhoogtebuiging van de Subsequent 25 is twee halve tonen omhoog of omlaag, maar u kunt beide richtingen wijzigen naar elk gewenst interval. Om het bereik van het PITCH (Toonhoogte) wiel te specificeren wanneer u het omhoog duwt, activeert u de Shift-modus en drukt u op de BANK 1 en PATCH 2 (Patch 2) knoppen. Door op een toets te drukken, selecteert u het buiginterval, waarbij elke toets het interval met een halve toon verhoogt van links naar rechts. Als u bijvoorbeeld een octaaf omhoog wilt buigen, drukt u op de middelste C-toets. Het maximale bereik is 24 halve tonen omhoog.

PITCH BEND RANGE DOWN (Toonhoogte buigbereik omlaag)

Om het bereik van het PITCH (Toonhoogte) wiel te specificeren wanneer u het omlaag duwt, activeert u de Shift-modus en drukt u op de BANK 1 en PATCH 3 (Patch 3) knoppen. Door op een toets te drukken, selecteert u het buiginterval, waarbij elke toets het interval met een halve toon verhoogt van links naar rechts. Als u bijvoorbeeld een kwint omlaag wilt buigen, drukt u op de lage G-toets. Het maximale bereik is 24 halve tonen omlaag.

LEGATO GLIDE (Legato glijden)

U kunt de standaardinstelling wijzigen zodat Glide alleen wordt geactiveerd wanneer u op een toets drukt voordat u de vorige toets loslaat. Dit wordt Legato Glide genoemd.

U kunt Legato Glide in- en uitschakelen door de Shift-modus te activeren en op de BANK 1 en PATCH 4 (Patch 4) knoppen te drukken. Door op de lage C#-toets te drukken, wordt Legato Glide ingeschakeld en door op de lage C-toets te drukken, wordt Legato Glide uitgeschakeld. Wanneer Glide is ingeschakeld en Legato Glide is uitgeschakeld, beïnvloedt Glide alle noten die u speelt.

NOTE PRIORITY (Nootprioriteit)

Naast het instellen van de Global Note Priority (Globale nootprioriteit) parameter, kunt u met de Subsequent 25 de Note Priority afzonderlijk instellen voor elke Preset, hetzij met behulp van deze globale instelling, hetzij door deze te overschrijven. De standaardinstelling is Global (Globaal), die de huidige Global Note Priority (Globale nootprioriteit) instelling gebruikt. High-note (Hoge noot), low-note (Lage noot) en last-note (Laatste noot) zijn ook beschikbaar. High-note (Hoge noot) en low-note (Lage noot) prioriteit kunnen handig zijn bij het maken van trillers, of het nabootsen van het gedrag van andere monofone synthesizers.

Activeer de Shift-modus en druk op de BANK 1, PATCH 1, (Patch 1) en PATCH 2 (Patch 2) knoppen. Door op de lage C-toets te drukken, selecteert u de Low Note Priority (Lage nootprioriteit) instelling, door op de lage C# te drukken, selecteert u de high-note (hoge noot) prioriteit en door op de lage D te drukken, selecteert u de last-note (laatste noot) prioriteit. Druk op de lage D#-toets om de standaard Global Note Priority (Globale nootprioriteit) te selecteren.

GLIDE TYPE (Glijtype)

Door de Shift-modus te activeren en op de BANK 1, PATCH 2, (Patch 2) en PATCH 4 (Patch 4) knoppen te drukken, kunt u kiezen uit drie verschillende soorten Glide: linear constant rate (LCR) (lineaire constante snelheid), linear constant time (LCT) (lineaire constante tijd) en exponential (EXP) (exponentieel). Wanneer u LCR (de standaard) selecteert door op de lage C-toets te drukken, is de Glide-tijd afhankelijk van de grootte van het interval; hoe groter het interval tussen de toonhoogtes, hoe langer de Glide-tijd zal zijn. Wanneer u LCT selecteert door op de lage C#-toets te drukken, blijft de Glide-tijd hetzelfde, ongeacht het interval. En wanneer u EXP selecteert door op de lage D-toets te drukken, volgt de Glide-snelheid een exponentiële curve die begint met een snelle snelheid en vertraagt naarmate deze de doelnoot nadert.

GATED GLIDE (Gated glijden)

De Glide functie creëert een geleidelijke, glijdende verandering in de Oscillator toonhoogtespanning. Gated Glide zorgt ervoor dat deze geleidelijke verandering wordt gestart en gestopt door de toetsenbord Gate. Wanneer Gated Glide is uitgeschakeld, zal de toonhoogte CV blijven glijden naar de doeltoonhoogte met de huidige Glide Rate (Glijdsnelheid), ongeacht of de Subsequent 25 wel of niet een noot speelt. Wanneer Gated Glide is ingeschakeld, glijdt de toonhoogte CV alleen terwijl er een noot wordt gespeeld en wordt deze constant gehouden tussen de noten. De verschillende gedragingen zijn duidelijker bij langere Glide-tijden.

Om Gated Glide in en uit te schakelen, activeert u de Shift-modus en drukt u op de BANK 1, PATCH 2, PATCH 3, (Patch 2, Patch 3) en PATCH 4 (Patch 4) knoppen. Druk op de lage C# om Gated Glide in te schakelen en druk op de lage C om Gated Glide uit te schakelen.

DUO-MODUS

VOICE MODE (Spraakmodus)

Subsequent 25 heeft twee Voice Modes (Spraakmodi), Mono Mode (Mono-modus) en Duo Mode (Duo-modus). Mono Mode (Mono-modus) is het traditionele monofone gedrag, waarbij de synth "één toets tegelijk" speelt en beide Oscillators de toonhoogte van dezelfde toets volgen. Met Duo Mode (Duo-modus) kan Oscillator 1 de toonhoogte van de ene toets volgen, terwijl Oscillator 2 tegelijkertijd de toonhoogte van een tweede, andere toets kan volgen. Als er slechts één toets wordt bespeeld in de Duo Mode (Duo-modus), volgen beide Oscillators de toonhoogte van die toets, maar als er tegelijkertijd een extra toets wordt bespeeld, volgen Oscillator 1 en Oscillator 2 elk een andere toets.

Om de Voice Mode (Spraakmodus) in te stellen, activeert u de Shift-modus en drukt u op de BANK 1, PATCH 1, (Patch 1) en PATCH 3 (Patch 3) knoppen. Druk op de lage C om Mono Mode (Mono-modus) te selecteren, of op de lage C# om Duo Mode (Duo-modus) te selecteren.

OSC 2 PRIORITY (OSC 2 Prioriteit)

Wanneer de Voice Mode (Spraakmodus) is ingesteld op Duo Mode (Duo-modus), kunt u kiezen of Oscillator 2 de hoogste of de laagste noot volgt, wanneer er meer dan één noot tegelijk wordt gespeeld. Deze instelling is alleen van toepassing wanneer de Voice Mode (Spraakmodus) is ingesteld op de Duo Mode (Duo-modus).

Om OSC 2 Priority (OSC 2 Prioriteit) in te stellen, activeert u de Shift-modus en drukt u op de BANK 1, PATCH 3, (Patch 3) en PATCH 4 (Patch 4) knoppen. Druk op de lage C om OSC 2 Priority (OSC 2 Prioriteit) = High-Note (Hoge noot) in te stellen, of op de lage C# om OSC 2 Priority (OSC 2 Prioriteit) = Low-Note (Lage noot) in te stellen.

GEBRUIKERSTIP: De Voice Mode (Spraakmodus) wordt per Preset opgeslagen, dus het is gemakkelijk om een Preset op te slaan met de Duo Mode (Duo-modus) al geselecteerd en beschikbaar als sjabloon voor het programmeren van uw volgende geluid.

FILTER / MODULATIE

FILTERHELLING

Standaard staat de Filter rolloff van de Subsequent 25 ingesteld op de klassieke Moog 24dB-per-octaaf helling. U kunt deze instelling in real time wijzigen terwijl u speelt, waardoor de wijziging in helling onderdeel wordt van uw performance.

Om de Filterhelling te wijzigen, activeert u de Shift-modus en drukt u op de knoppen BANK 2 en PATCH 1. Gebruik de vier laagste noten op het keyboard om de helling te selecteren.
Door op de lage C te drukken, selecteert u een 1-polige helling van 6dB per octaaf.
Door op de lage C# te drukken, selecteert u een 2-polige helling van 12dB per octaaf.
De lage D-toets selecteert een 3-polige helling van 18dB per octaaf, en de lage D# selecteert de standaard 4-polige helling van 24dB per octaaf.

MODULATIEPARAMETERS
In de Shift-modus kunt u ook verschillende modulatieparameters bepalen, waaronder de modulatiebestemming van de golfvorm, het LFO-bereik, de LFO-pitchtracking en of de LFO synchroniseert met het tempo.

MODULATIEBESTEMMING GOLFVORM

Om te wijzigen hoe de golfvormmodulatie wordt gerouteerd, gaat u naar de Shift-modus en drukt u op de knoppen BANK 2 en PATCH 2. Gebruik vervolgens de drie laagste toetsen om aan te geven of de golfvormmodulatie wordt toegepast op Oscillator 1 (druk op de C-toets), Oscillator 2 (druk op de C#-toets) of beide oscillatoren (druk op de D-toets). Let op: de knop WAVE AMT moet omhoog worden gedraaid om de golfvormmodulatie effect te laten hebben.

LFO-BEREIK

De Subsequent 25 LFO heeft drie selecteerbare bereiken: 0,01 tot 10Hz, 0,1 tot 100Hz en 1 tot 1000 Hz. Hoewel de Mixer geen audio-ingang heeft voor de LFO, kan een oscillator met audiofrequentie zeer nuttig zijn als modulatiebron, waardoor Subsequent 25 klassieke, schelle FM-tonen (frequentiemodulatie) kan produceren.

Druk in de Shift-modus op de knoppen BANK 2 en PATCH 3 om het bereik van de LFO te wijzigen. Druk op de lage C-toets om de LFO toe te wijzen aan het laagste frequentiebereik, van 0,01 tot 10Hz. Druk op C# om de LFO toe te wijzen aan het middelste bereik, van 0,1 tot 100Hz. Druk op de D-toets om de LFO toe te wijzen aan het bovenste bereik, van 1 tot 1.000Hz.

OPMERKING: Welk bereik u ook kiest, modulatie met normale vibratosnelheden (tussen 5 en 10Hz) is mogelijk.

LFO KEYBOARD TRACKING AMOUNT

Om aan te geven in hoeverre de LFO-snelheid de keyboardpitch volgt, gaat u naar de Shift-modus en drukt u op de knoppen BANK 2 en PATCH 4. Door op de lage C-toets te drukken, wordt de keyboardtracking op nul gezet, wat betekent dat de toets-pitch geen effect heeft op de LFO-snelheid. Door op hogere toetsen te drukken, wordt een proportioneel grotere hoeveelheid keyboardtracking ingesteld; de middelste C op het keyboard stelt 1:1 LFO-pitchtracking in, wat betekent dat de LFO-snelheid verdubbelt wanneer de toets-pitch verdubbelt. De hoge C-toets stelt 2:1 LFO-pitchtracking in, wat betekent dat de LFO-snelheid vier keer verandert voor elke octaaf aan pitchverandering.

LFO MIDI SYNC

Hiermee kunt u de Subsequent 25 LFO synchroniseren met een extern MIDI-kloksignaal, meestal van een andere synthesizer, een sequencer of een digitaal audiowerkstation. Wanneer gesynchroniseerd, vergrendelt de LFO-snelheid op het tempo en oscilleert in ritme met de klokbron. Met de knop LFO RATE kunt u de nootverdeling selecteren - of de LFO één keer per achtste noot, halve noot of wat dan ook loopt. LFO MIDI sync staat standaard aan. Activeer de Shift-modus en druk op de knoppen BANK 2, PATCH 3, en PATCH 4. Druk op de lage C#-toets om LFO MIDI sync in te schakelen en druk op de C-toets om het uit te schakelen. In de volledig tegen de klok in gedraaide stand van de knop LFO RATE duurt één LFO-cyclus 4 hele noten (384 MIDI-klokken). In de volledig met de klok mee gedraaide stand is één cyclus gelijk aan een 1/64e-noot triool (1 MIDI-klok). Raadpleeg de tabel voor een lijst met klokindelingen voor LFO-synchronisatie.

OPMERKING: Wanneer er geen klok aanwezig is, loopt de LFO vrij op een snelheid die wordt bepaald door de RATE-instelling.

FILTER ENVELOP

FILTER ENVELOPE TRIGGER MODE

Zoals vermeld in het Envelopes Overview, voorkomt legato spelen op het Subsequent 25 keyboard standaard dat Envelopes opnieuw worden getriggerd op volgende noten. Met enkele triggering voorkomt Subsequent 25 dat Envelopes opnieuw worden getriggerd op volgende noten, tenzij u de vorige toets hebt losgelaten. Met meervoudige triggering vindt er een nieuwe Gate plaats elke keer dat u een noot op het keyboard speelt, ongeacht of u de vorige toets hebt losgelaten. U kunt enkele of meervoudige triggering afzonderlijk selecteren voor de Amplifier en Filter Envelopes.

Om enkele of meervoudige triggering voor de Filter Envelope te specificeren, activeert u de Shift-modus en drukt u op de knoppen BANK 3 en PATCH 1. Druk op de lage C-toets om enkele triggering te selecteren en druk op de lage C#-toets om meervoudige triggering te selecteren.

FILTER ENVELOPE RESET

Wanneer Filter Envelope (EG) Reset is ingeschakeld, triggert elke nieuwe noot de Filter Envelope om te resetten vanaf nul, zodat de output volledig van nul naar maximum veegt bij elke Attack. Standaard, met Envelope reset uitgeschakeld, veegt een Envelope Attack de Envelope output alleen van het huidige niveau naar maximum. Het effect van Filter Envelope Reset is prominenter bij langere Attack- en Release-tijden.

Om deze functie te wijzigen, activeert u de Shift-modus en drukt u op de knoppen BANK 3 en PATCH 2. Door op de lage C-toets te drukken, wordt Filter Envelope Reset uitgeschakeld en door op C# te drukken, wordt het ingeschakeld.

FILTER ENVELOPE REPEAT

Normaal gesproken vindt een Envelope slechts één keer plaats wanneer u een noot speelt. Het is echter mogelijk om de Filter Envelope Generator te gebruiken als een meertraps LFO voor het regelen van Cutoff, pitch of golfvorm. Wanneer Filter Envelope Repeat is ingeschakeld, worden de Delay, Attack, Hold, Decay en Release Stages continu herhaald zolang de noot wordt aangehouden. Hoe korter de Envelope-tijden, hoe sneller de loop wordt herhaald.

Om Filter Envelope Repeat in te schakelen, activeert u de Shift-modus, drukt u op de knoppen BANK 3 en PATCH 3 en drukt u op de C#-toets. Door op de C-toets te drukken, wordt Filter Envelope Repeat uitgeschakeld.

FILTER ENVELOPE KEYBOARD AMOUNT

Wanneer Filter Envelope keyboard tracking is ingeschakeld, reageren de Envelope-tijden van het Filter op hoe hoog of hoe laag u op het keyboard speelt. Activeer de Shift-modus, druk op de knoppen BANK 3 en PATCH 4 en druk op een andere toets dan de lage C om de Filter Envelope het keyboard te laten volgen. Hoe hoger de toets waarop u drukt, hoe meer keyboardtracking de Envelope-tijden beïnvloedt. Activeer de Shift-modus, druk op de knoppen BANK 3 en PATCH 4 en druk op de lage C om keyboardtracking uit te schakelen.

FILTER ENVELOPE GATE SOURCE

U kunt bepalen of de Filter Envelope wordt getriggerd door het keyboard, door een externe stuurspanningsbron, door beide, of dat de Envelope altijd aan staat. Activeer de Shift-modus en druk op de knoppen BANK 3, PATCH 1, en PATCH 2. Door op de lage C-toets te drukken, blijft de Gate open en wordt de Envelope Generator omzeild. Wanneer u op C# drukt, triggeren alleen het keyboard of een MIDI-signaal de Envelope. Wanneer u op D drukt, triggert alleen een Gate-signaal dat van een externe bron naar de GATE CV-aansluiting is gerouteerd, de Envelope. Wanneer u op D# drukt, triggeren het keyboard, een MIDI-signaal of een extern Gate-signaal de Envelope (standaard).

FILTER ENVELOPE DECAY SPEED

Het bereik – en de effectiviteit – van de Filter Envelope kan worden vergroot door de tijdschaal van de Decay-fase van de envelope te wijzigen. Er zijn twee opties beschikbaar, Slow en Fast.

Activeer de Shift-modus en druk op de knoppen BANK 3, PATCH 2, en PATCH 4. Door op de lage C-toets te drukken, wordt de Slow-instelling geselecteerd. Door op de lage C#-toets te drukken, wordt de Fast-instelling geselecteerd voor de Filter Envelope Decay-fase.

VERSTERKEROMHULLENDE

VERSTERKEROMHULLENDE TRIGGERMODUS

Zoals vermeld in het Overzicht van Omhullenden, voorkomt legato spelen op het Subsequent 25-keyboard standaard dat omhullenden opnieuw worden getriggerd bij opeenvolgende noten. Met enkele triggering voorkomt Subsequent 25 dat omhullenden opnieuw worden getriggerd bij opeenvolgende noten, tenzij u de vorige toets hebt losgelaten. Met meervoudige triggering vindt een nieuwe Gate plaats telkens wanneer u een noot op het keyboard speelt, ongeacht of u de vorige toets hebt losgelaten. U kunt enkele of meervoudige triggering afzonderlijk selecteren voor de Versterker- en Filteromhullenden.

Om enkele of meervoudige triggering voor de Versterkeromhullende te specificeren, schakelt u de Shift-modus in en drukt u op de knoppen BANK 4 en PATCH 1. Druk op de lage C-toets om enkele triggering (standaard) te selecteren, of druk op de lage C#-toets om meervoudige triggering te selecteren.

VERSTERKEROMHULLENDE RESET

Wanneer Versterkeromhullende Reset is ingeschakeld, triggert elke nieuwe noot de Versterkeromhullende om vanuit nul te resetten, zodat de output bij elke Attack volledig van nul naar maximum gaat. Standaard, met Omhullende reset uitgeschakeld, veegt een Omhullende Attack de Omhullende-output alleen van het huidige niveau naar maximum. Het effect van Omhullende Reset is prominenter met langere Attack- en Release-tijden.

Om deze functie te wijzigen, schakelt u de Shift-modus in en drukt u op de knoppen BANK 4 en PATCH 2. Door op de lage C-toets te drukken, wordt Versterkeromhullende Reset uitgeschakeld, en door op C# te drukken, wordt het ingeschakeld.

VERSTERKEROMHULLENDE HERHALING

Net als bij Filteromhullende Herhaling, is het mogelijk om de Omhullende Generator van de Versterker te gebruiken als een meertraps LFO voor het regelen van de amplitude. Wanneer Versterkeromhullende Herhaling is ingeschakeld, zullen de Delay, Attack, Hold, Decay en Release Stadia continu loopen zolang de noot wordt vastgehouden. Hoe korter de Omhullende-tijden, hoe sneller de loop zal herhalen.

Om Versterkeromhullende Herhaling in te schakelen, schakelt u de Shift-modus in, drukt u op de knoppen BANK 4 en PATCH 3, en drukt u op de C#-toets. Door op de C-toets te drukken, wordt Versterkeromhullende Herhaling uitgeschakeld.

VERSTERKEROMHULLENDE KEYBOARDHOEVEELHEID

Wanneer Versterkeromhullende keyboardtracking is ingeschakeld, reageren de Omhullende-tijden van de Versterker op hoe hoog of hoe laag u op het keyboard speelt. Schakel de Shift-modus in, druk op de knoppen BANK 4 en PATCH 4, en druk op een willekeurige toets behalve de lage C om de Versterkeromhullende het keyboard te laten volgen. Hoe hoger de toets waarop u drukt, hoe meer keyboardtracking de Omhullende-tijden zal beïnvloeden. Schakel de Shift-modus in, druk op de knoppen BANK 4 en PATCH 4, en druk op de lage C om keyboardtracking uit te schakelen.

VERSTERKEROMHULLENDE GATEBRON

U kunt bepalen of de Versterkeromhullende wordt getriggerd door het keyboard, door een externe regelspanningsbron, door beide, of dat de Omhullende altijd aan staat. Schakel de Shift-modus in en druk op de knoppen BANK 4, PATCH 1 en PATCH 2. Door op de lage C-toets te drukken, blijft de Gate open en wordt de Omhullende Generator omzeild. Wanneer u op C# drukt, triggeren alleen het keyboard of een MIDI-signaal de Omhullende. Wanneer u op D drukt, triggert alleen een Gate (CV)-signaal dat vanuit een externe bron naar de GATE CV-aansluiting wordt geleid de Omhullende. Wanneer u op D# drukt, triggeren het keyboard, een MIDI-signaal of een extern Gate-signaal de Omhullende (standaard).

VERSTERKEROMHULLENDE DECAYSNELHEID

Net als bij de Filteromhullende, kan het bereik – en de effectiviteit – van de Versterkeromhullende worden vergroot door de tijdschaal van het Decay-stadium van de omhullende te wijzigen. Er zijn twee opties beschikbaar, Langzaam en Snel.

Schakel de Shift-modus in en druk op de knoppen BANK 4, PATCH 2, PATCH 4. Door op de lage C-toets te drukken, wordt de Langzame instelling geselecteerd. Door op de lage C#-toets te drukken, wordt de Snelle instelling voor het Versterkeromhullende Decay-stadium geselecteerd.

MIDI ALGEMENE INSTELLINGEN

MIDI-PARAMETERS
In de Shift-modus kun je de standaard MIDI-instellingen van de Subsequent 25 wijzigen. Je kunt de MIDI-zend- en ontvangstkanalen wijzigen, lokale besturing in- en uitschakelen, MIDI-gegevens filteren, fijnresolutiegegevensherkenning in- en uitschakelen, en de DIN- of USB-poorten in- en uitschakelen om MIDI-gegevens te verzenden, ontvangen en samenvoegen. Voor het wijzigen van sommige MIDI-instellingen moet je twee BANK-knoppen en één PATCH-knop in de Shift-modus indrukken.

MIDI IN-KANAAL

Standaard verzendt en ontvangt de Subsequent 25 gegevens op MIDI-kanaal 1, maar je kunt het instellen om te verzenden of ontvangen op elk MIDI-kanaal van 1 tot 16.

Om het ingangskanaal te wijzigen, activeer je de Shift-modus en druk je op de knoppen BANK 1, BANK 4 en PATCH 1. De volgende toets die je indrukt, bepaalt het ingangskanaal. Door de lage C in te drukken, selecteer je kanaal 1, C# selecteert kanaal 2, enzovoort, helemaal tot D# boven de middelste C, die kanaal 16 selecteert.

MIDI OUT-KANAAL

Om het uitgangskanaal te wijzigen, activeer je de Shift-modus en druk je op de knoppen BANK 1, BANK 4 en PATCH 2. De volgende toets die je indrukt, bepaalt het uitgangskanaal. Door de lage C in te drukken, selecteer je kanaal 1, C# selecteert kanaal 2, enzovoort, helemaal tot D# boven de middelste C, die kanaal 16 selecteert.

MIDI-INGANG SELECTEREN

Subsequent 25 kan MIDI-gegevens verzenden en ontvangen via de DIN-aansluitingen met de labels MIDI IN en MIDI OUT of via de USB-poort, afhankelijk van je voorkeuren.

Om het MIDI In-pad te specificeren, activeer je de Shift-modus en druk je op de knoppen BANK 1, BANK 4 en PATCH 3. Door de lage C-toets in te drukken, wordt de MIDI-ontvangst uitgeschakeld. Als je C# indrukt, ontvangt de Subsequent 25 alleen gegevens via de MIDI IN-aansluiting. Als je D indrukt, ontvangt het alleen gegevens via de USB-poort. Als je D# indrukt, ontvangt het gegevens via zowel de MIDI IN-aansluiting als de USB-poort (standaard).

MIDI-UITGANG SELECTEREN

Om het MIDI Out-pad te specificeren, activeer je de Shift-modus en druk je op de knoppen BANK 1, BANK 4 en PATCH 4. Door de lage C-toets in te drukken, wordt de MIDI-overdracht uitgeschakeld. Als je C# indrukt, verzendt de Subsequent 25 alleen gegevens via de MIDI OUT-aansluiting. Als je D indrukt, verzendt het alleen gegevens via de USB-poort. Als je D# indrukt, verzendt het gegevens via zowel de MIDI OUT-aansluiting als de USB-poort, wat de standaardinstelling is.

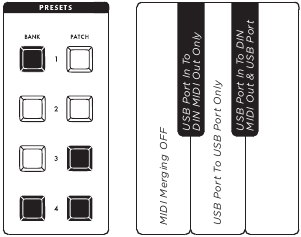

MIDI USB-INGANG SAMENVOEGEN

Om de MIDI Merge-parameters voor de USB-poort in te stellen, activeer je de Shift-modus en druk je op BANK 1, BANK 4, PATCH 3 en PATCH 4. Door de lage C-toets in te drukken, wordt de MIDI-samenvoeging uitgeschakeld. Als je C# indrukt, worden de gegevens die door de USB-poort worden ontvangen, alleen doorgegeven aan de MIDI OUT-aansluiting. Als je D indrukt, worden de gegevens die door de USB-poort worden ontvangen, alleen doorgegeven aan de USB-poort. Als je D# indrukt, worden de gegevens die door de USB-poort worden ontvangen, doorgegeven aan zowel de MIDI OUT-aansluiting als de USB-poort.

MIDI DIN-INGANG SAMENVOEGEN

Subsequent 25 kan MIDI-gegevens die het ontvangt samenvoegen met de MIDI-gegevens die het verzendt. Je kunt het pad van de samengevoegde gegevens specificeren, zodat gegevens die worden ontvangen bij de MIDI IN-aansluiting of de USB-poort worden doorgegeven aan de MIDI OUT-aansluiting of de USB-poort.

Om de MIDI Merge-parameters voor de MIDI IN-aansluiting in te stellen, activeer je de Shift-modus en druk je op BANK 1, BANK 4, PATCH 1 en PATCH 2. Door de lage C-toets in te drukken, wordt de MIDI-samenvoeging uitgeschakeld. Als je C# indrukt, worden de gegevens die door de MIDI IN-aansluiting worden ontvangen, alleen doorgegeven aan de MIDI OUT-aansluiting. Als je D indrukt, worden de gegevens die door de MIDI IN-aansluiting worden ontvangen, alleen doorgegeven aan de USB-poort. Als je D# indrukt, worden de gegevens die door de MIDI IN-aansluiting worden ontvangen, doorgegeven aan zowel de MIDI OUT-aansluiting als de USB-poort.

MIDI CC-RESOLUTIE

De meeste MIDI-opdrachten staan een bereik van waarden toe van 0 tot 127, een getal dat wordt beperkt door de 7-bits woorden waaruit standaard MIDI-berichten bestaan. Voor Control Change-opdrachten (CC) die een hogere resolutie vereisen, is het mogelijk om 14-bits woorden te gebruiken die een veel fijnere resolutie van waarden mogelijk maken, van 0 tot 16.383.

Om de Subsequent 25 in staat te stellen MIDI CC's met 14-bits fijne resolutie te verzenden, activeer je de Shift-modus, druk je op BANK 1, BANK 4 en PATCH 2, PATCH 4 en druk je op de lage C#-toets. Om terug te keren naar de standaard 7-bits grove resolutie, activeer je de Shift-modus, druk je op BANK 1, BANK 4 en PATCH 2, PATCH 4 en druk je op de lage C-toets.

LOKALE BESTURING

Soms is het handig om het toetsenbord uit te schakelen wanneer je het gebruikt als een MIDI-controller voor andere instrumenten of wanneer je tracks opneemt in een DAW. Met Lokale besturing ingeschakeld, kun je het toetsenbord en de bedieningselementen op het voorpaneel gebruiken om de Subsequent 25 te bespelen en te programmeren. Met Lokale besturing uitgeschakeld, verzenden alle toetsen die je indrukt of instellingen die je wijzigt, gegevens rechtstreeks naar de MIDI Out of USB van het instrument, zonder de Subsequent 25 te beïnvloeden.

Om Lokale besturing uit te schakelen, activeer je de Shift-modus, druk je op BANK 2, BANK 4 en PATCH 1 en druk je vervolgens op de lage C-toets. Om Lokale besturing weer in te schakelen, activeer je de Shift-modus, druk je op BANK 2, BANK 4 en PATCH 1 en druk je vervolgens op de lage C#-toets.

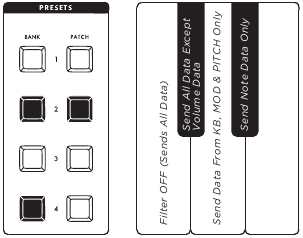

MIDI-UITGANGSFILTER

Het is mogelijk om de MIDI-gegevens die Subsequent 25 verzendt te filteren, zodat bepaalde gegevens niet worden ontvangen door externe MIDI-apparaten. Om het MIDI-uitgangsfilter in te schakelen, activeer je de Shift-modus en druk je op de knoppen BANK 2, BANK 4 en PATCH 2. Druk op de C#-toets om alles behalve volumengegevens te verzenden. Druk op de D-toets om gegevens van het toetsenbord, het MOD-wiel en het PITCH-wiel te verzenden, waarbij al het andere wordt uitgefilterd. Druk op de D#-toets om alleen nootgegevens te verzenden wanneer je op het toetsenbord speelt. Door op de C-toets te drukken, wordt het filter uitgeschakeld, zodat Subsequent 25 alle MIDI-gegevens verzendt (standaard).

VOORAF INGESTELD VOLUME GEBRUIKEN

Wanneer je een Preset laadt, kun je specificeren of de luidheid wordt geregeld door de huidige instelling van de MASTER VOLUME of door het volumeniveau dat is opgeslagen als onderdeel van de Preset. Activeer de Shift-modus en druk op de knoppen BANK 2, BANK 4 en PATCH 3. Druk vervolgens op C als je wilt dat de huidige Patch het vooraf ingestelde volumeniveau negeert, of druk op C# als je wilt dat het het vooraf ingestelde volumeniveau gebruikt (standaard).

VOORAF INGESTELD MOD-WIEL GEBRUIKEN

Wanneer je een Preset laadt, kun je specificeren of de modulatiediepte wordt geregeld door de instelling van het MOD-wiel die actief was toen je de Patch hebt opgeslagen. Activeer de Shift-modus en druk op de knoppen BANK 2, BANK 4 en PATCH 4. Druk op C# om de vooraf ingestelde MOD-wielinstelling te gebruiken (standaard) en druk op C om de huidige MOD-wielpositie te gebruiken

VOORAF INGESTELD TOETSENBORDOKTAAF GEBRUIKEN

Bij het laden van een Preset kun je specificeren of de instelling Toetsenbordoktaaf de huidige paneelinstellingen gebruikt, of de instelling Toetsenbordoktaaf die is opgeslagen bij de Preset.

Activeer de Shift-modus en druk op de knoppen BANK 2, BANK 4, PATCH 2, PATCH 3 en PATCH 4. Als je op de lage C-toets drukt, wordt deze parameter uitgeschakeld en klinkt de Preset met de huidige octaafpaneelinstellingen. Als je op de lage C#-toets drukt, wordt deze parameter ingeschakeld en wordt de octaafinstelling gebruikt die is opgeslagen met de Preset.

ALGEMENE NOOTPRIORITEIT

Subsequent 25 kan werken als een monofone synthesizer (Mono-modus) of als een 2-noots parafone synthesizer (Duo-modus). Maar wat gebeurt er als je twee toetsen tegelijkertijd indrukt in de Mono-modus? Standaard speelt Subsequent 25 de noot die overeenkomt met de laatst gespeelde toets - ongeacht de positie. Dit wordt de laatste-nootprioriteit genoemd. Je kunt dat gedrag echter wijzigen, zodat het de laagste of de hoogste noot speelt wanneer je meer dan één toets indrukt. Hoge-noot- en lage-nootprioriteit kunnen handig zijn bij het maken van trillers of het nabootsen van het gedrag van andere monofone synthesizers.

Activeer de Shift-modus en druk op de knoppen BANK 2, BANK 4, PATCH 1 en PATCH 2. Door op de lage C-toets te drukken, wordt de lage-nootprioriteit ingeschakeld, zodat alleen de laagste noot wordt afgespeeld wanneer je meer dan één toets ingedrukt houdt. Door op C# te drukken, wordt de hoge-nootprioriteit ingeschakeld, zodat alleen de hoogste noot wordt afgespeeld wanneer je meer dan één toets ingedrukt houdt. Door op D te drukken, wordt de standaard laatste-nootprioriteit ingeschakeld.

KNOPMODUS

Wanneer je Presets wijzigt, is het onwaarschijnlijk dat de posities van de knoppen overeenkomen met de waarden van de parameters van de Preset. Wanneer je aan een knop draait om wijzigingen aan te brengen, is de reactie afhankelijk van de modus.

Om de Knopmodus te activeren, activeer je de Shift-modus en druk je op BANK 2, BANK 4, PATCH 3 en PATCH 4. Druk op de lage C om de Snap-modus te activeren, waarin de waarde naar de huidige positie van de knop springt zodra je begint te draaien. Druk op C# om de Pass-Through-modus te activeren, waarin het draaien aan de knop geen effect heeft totdat deze de vooraf ingestelde waarde bereikt en vervolgens van kracht wordt. Druk op D om de Relatieve modus te activeren (de standaard), waarin het iets omhoog of omlaag draaien van de knop een kleine verandering in de waarde veroorzaakt, en het verder draaien een steeds grotere verandering in de waarde veroorzaakt. Hierdoor kan de waarde de positie van de knop "inhalen" en worden plotselinge sprongen voorkomen.

AFTERTOUCH-SCHAAL

Deze parameter regelt de schaal van het aftertouch-effect en hoe sterk het gebruik van aftertouch de VCF Cutoff-frequentie beïnvloedt. Kleinere schaalwaarden produceren minder effect; grotere schaalwaarden hebben aanzienlijk meer effect.

Activeer de Shift-modus en druk op de knoppen BANK 2, BANK 4, PATCH 1 en PATCH 3. Door op de lage C-toets te drukken, wordt de Aftertouch-schaal uitgeschakeld, waardoor er geen effect ontstaat. Gebruik een van de overige toetsen om de Aftertouch-schaal in te stellen, van de kleinste schaalwaarde van lage C# (minimum) tot de grootste schaalwaarde van de hoogste C (maximum).

OPMERKING: De waarde van deze parameter kan worden ingesteld met behulp van maximaal vijf octaven aan toetsen, waardoor het toetsenbordbereik van Subsequent 25 wordt overschreden. Het verzenden van een MIDI-noot vanaf een extern apparaat kan deze waarde instellen buiten het bereik van het Subsequent 25-toetsenbord zelf.

SYSTEEMOPDRACHTEN
Wanneer je een systeemopdracht aanroept, veroorzaak je een onomkeerbare verandering. Om deze reden vereist elke opdracht dat je twee keer op een toets drukt om je keuze te bevestigen. Zodra je een opdracht hebt geselecteerd, druk je twee keer op de C#-toets om deze aan te roepen, of druk je op de C-toets om deze te annuleren.

PRESET INITIALISEREN

Activeer de Shift-modus en druk op BANK 3, BANK 4 en PATCH 1. Druk twee keer op C# om alle Shift-modusparameters terug te zetten naar hun standaardinstellingen.

ALGEMENE PARAMETERS INITIALISEREN

Activeer de Shift-modus en druk op BANK 3, BANK 4 en PATCH 2. Druk twee keer op C# om de algemene parameters (Lokale besturing, MIDI-uitgangsfilter, Vooraf ingesteld volume gebruiken, Vooraf ingesteld MOD-wiel gebruiken, Nootprioriteit, Knopwiel) terug te zetten naar hun standaardinstelling.

FABRIEKSINSTELLINGEN HERSTELLEN

Activeer de Shift-modus en druk op BANK 3, BANK 4 en PATCH 3. Druk twee keer op C# om de 16 fabrieksinstellingen van Subsequent 25 opnieuw te laden.

OPMERKING: Het aanroepen van deze opdracht verwijdert alle gebruikerspresets.

NOOTKALIBRATIE

Activeer de Shift-modus en druk op BANK 3, BANK 4 en PATCH 4. Druk twee keer op C# om een volledige nootkalibratieroutine voor de twee oscillatoren uit te voeren. Dit zorgt ervoor dat de oscillatoren in elke octaaf in hun hele toonhoogtebereik op elkaar afgestemd blijven.

HUIDIGE PRESET VERZENDEN

Activeer de Shift-modus en druk op de knoppen BANK 3, BANK 4, PATCH 1 en PATCH 2. Druk twee keer op C# om alle instellingen voor de huidige Preset naar je computer te verzenden als MIDI-systeemexclusieve gegevens. Als je deze gegevens op je computer opneemt en vervolgens terugstuurt naar je Subsequent 25, vervangt het de Patch die momenteel in de paneelbuffer is geladen. Zodra het in de buffer zit, moet je de gegevens handmatig opslaan op een Preset-locatie als je het niet wilt verliezen.

ALLE PRESETS VERZENDEN

Activeer de Shift-modus en druk op de knoppen BANK 3, BANK 4, PATCH 3 en PATCH 4. Druk twee keer op C# om alle 16 Presets naar je computer te verzenden als één Preset Bank-bestand. Als je deze MIDI-systeemexclusieve gegevens op je computer opneemt en vervolgens terugstuurt naar je Subsequent 25, vervangt het alle 16 Presets die zijn opgeslagen in het Subsequent 25-geheugen.

Bezoek www.moogmusic.com/subsequent-25 voor extra verborgen parameters en updates.

MIDI-WERKINGEN & -GRAFIEKEN

MIDI-KANAAL
Standaard is de Subsequent 25 ingesteld om MIDI te ontvangen en te verzenden op kanaal 1, maar deze kan worden geconfigureerd om naar MIDI-kanaal (1-16) te verzenden en te ontvangen.

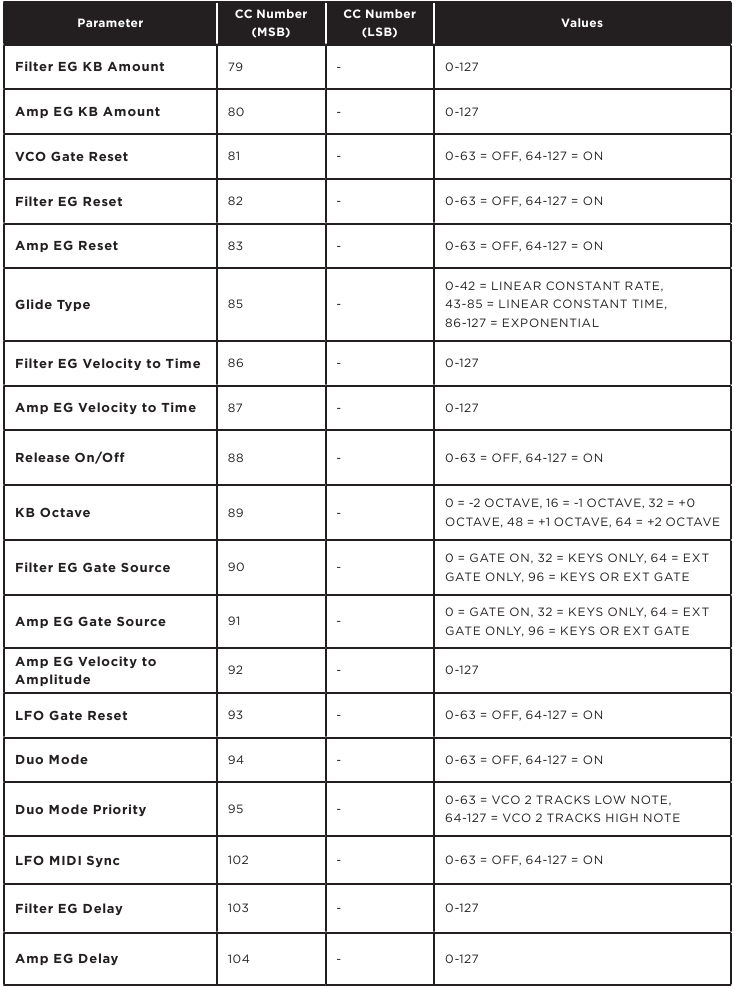

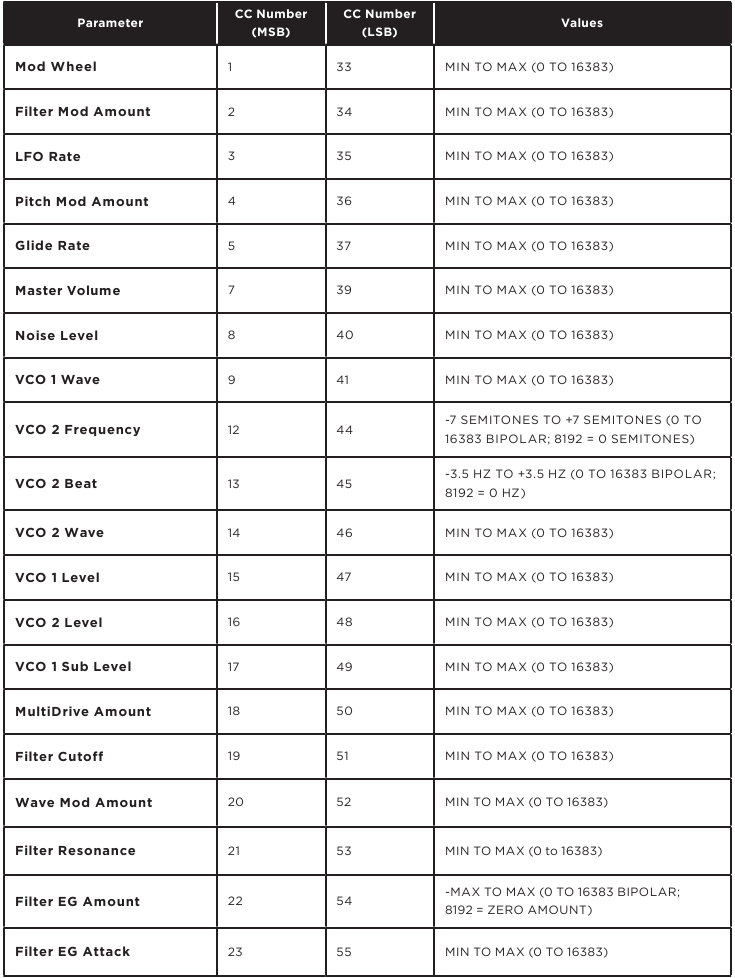

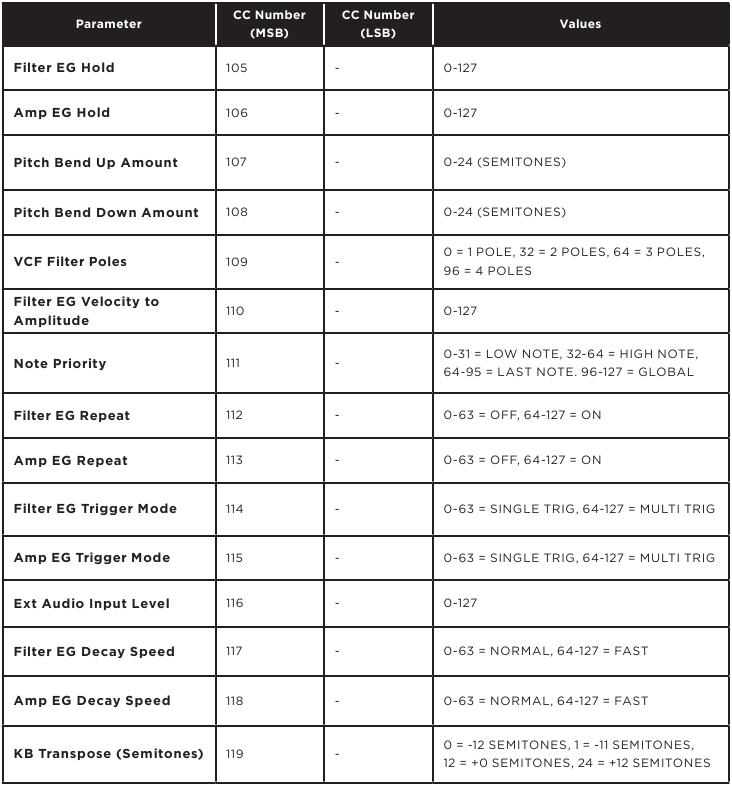

MIDI CONTROL CHANGE (CC) BERICHTEN
De tabellen op de volgende pagina's geven een overzicht van alle Subsequent 25 MIDI CC-berichten.

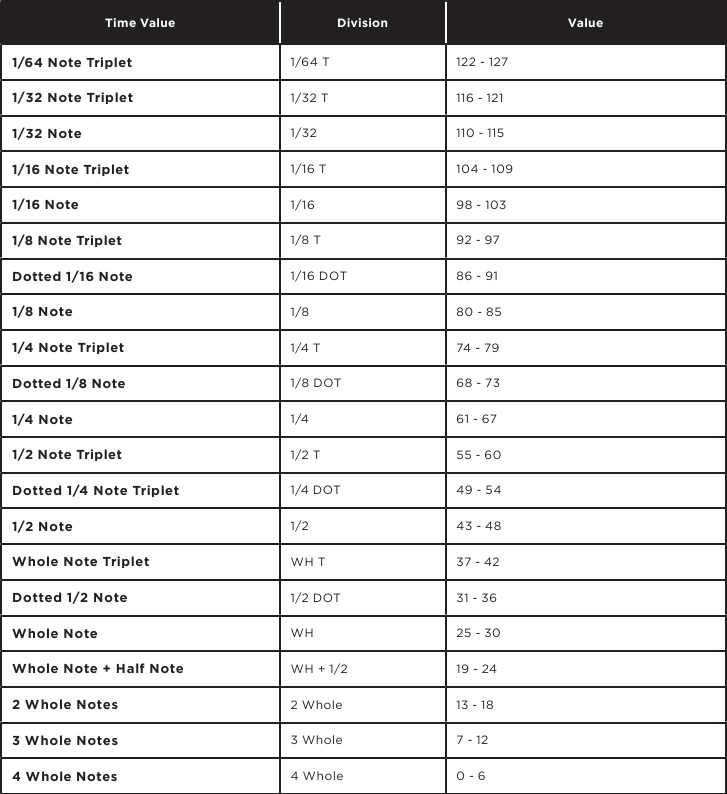

MIDI CC-WAARDEN VOOR DE LFO-KLOKVERDELER (CC #3)

Tijdswaarde

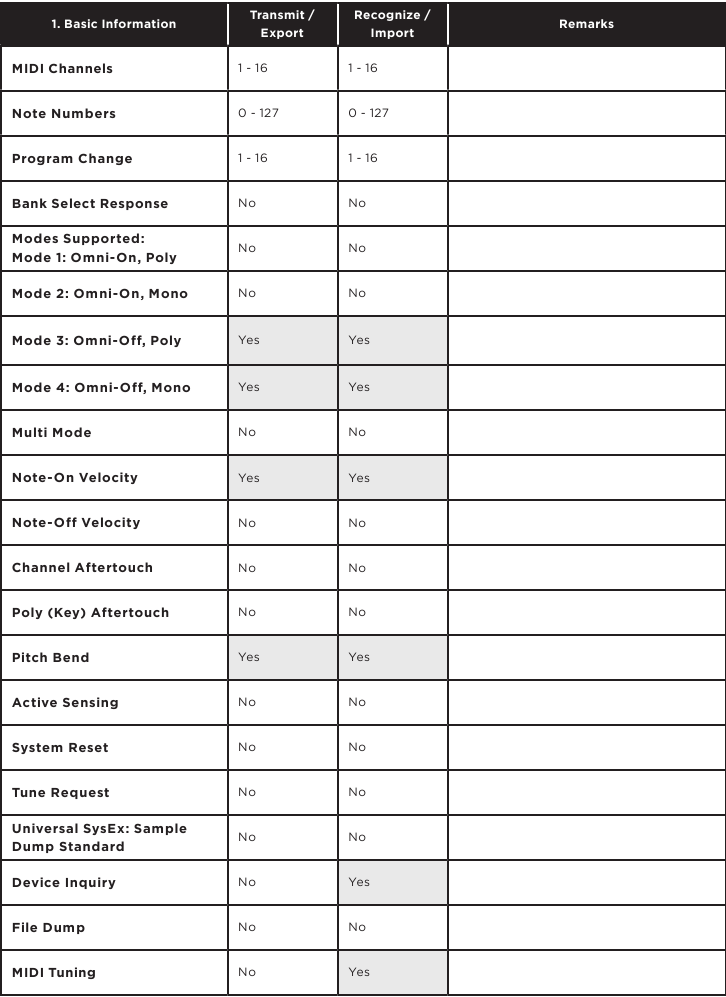

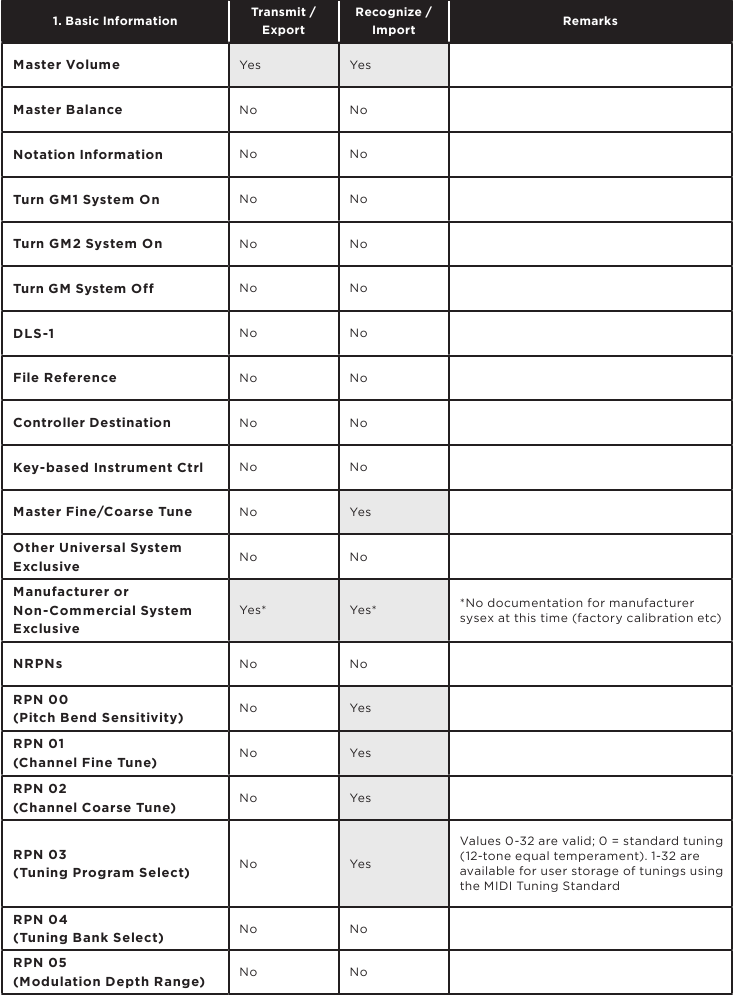

Basis informatie

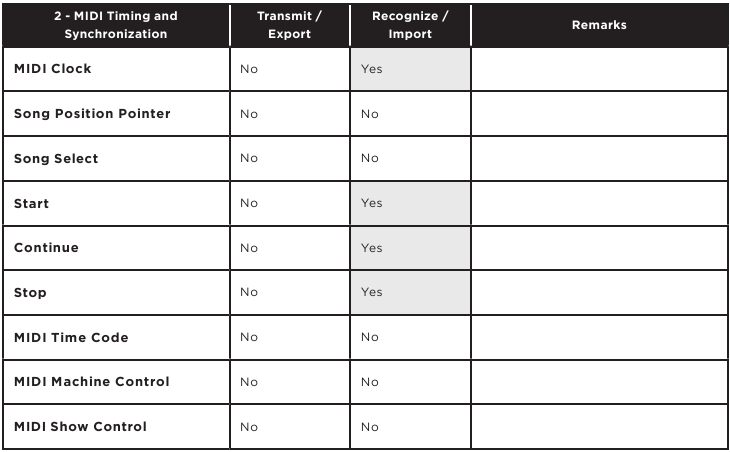

MIDI-timing en -synchronisatie

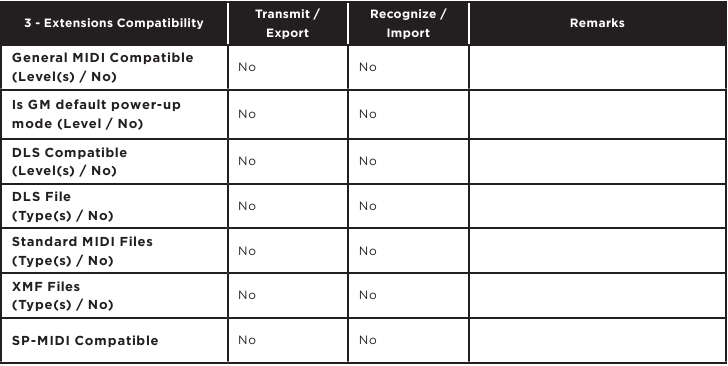

Compatibiliteit van extensies

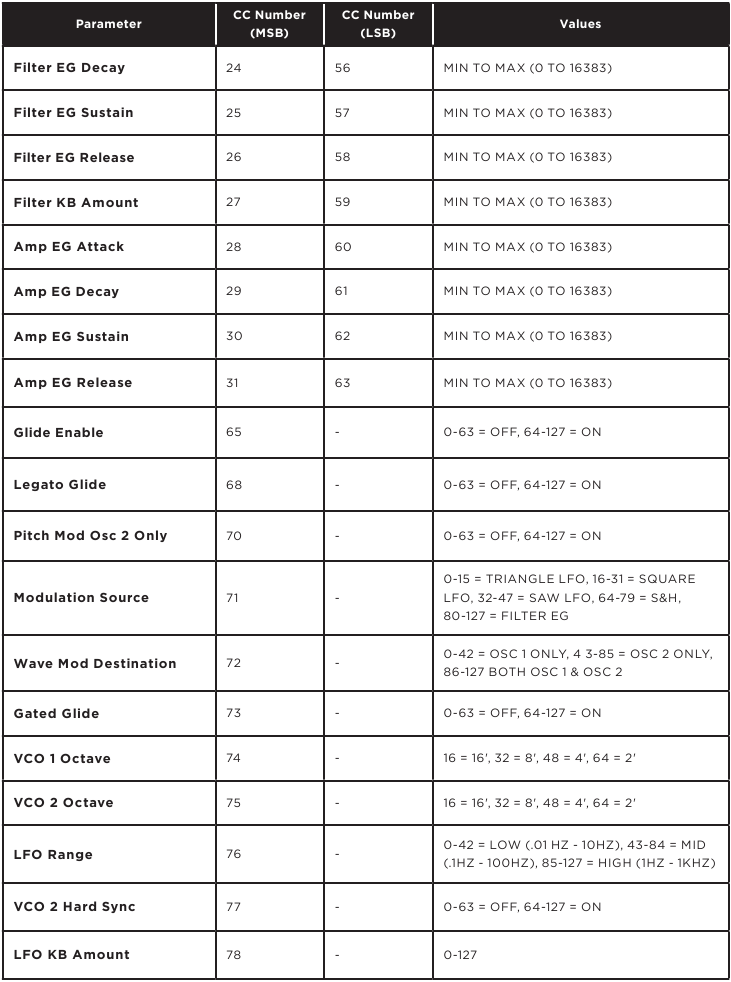

Parameter

SPECIFICATIES

TYPE: Programmeerbare monofone / duofone analoge synthesizer

GELUIDSENGINE: Analoog

GELUIDSBRONNEN: 2 variabele golfvormoscillatoren, 1 blokgolfsuboscillator, 1 ruisgenerator

AANTAL TOETSEN: 25

TYPE TOETSEN: Semi-gewogen, aanslaggevoelig

ANDERE BEDIENINGSELEMENTEN: Pitchbend, modulatiewiel

POLYFONIE: Monofoon, 2-noten parafoon

LFO: Driehoek, blokgolf, zaagtand, helling, sample & hold

FILTER: Moog Ladder Filter met hellingen van 6/12/18/24 per octaaf

PRESETS: 16 (4 banken, 4 patches per bank)

EFFECTTYPES: MultiDrive

AUDIO-INGANG: 1 x 1/4" (Ext. In)

AUDIO-UITGANG: 1 x 1/4"

USB: 1 x Type B

MIDI I/O: In/Out/USB

ANDERE I/O: Filter CV In, Pitch CV In, Volume CV In, KB Gate In

SOFTWARE: Plug-in Editor voor Mac/PC

VOEDING: 110V AC - 240V AC (intern)

AFMETINGEN: 6,75" (17,1 cm) hoog x 20,25" (51,4 cm) breed, 14,75" (37,5 cm) diep

GEWICHT: 16,5 lbs. / 7,48 kg

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

SERVICE- & SUPPORTINFORMATIE

HOE U UW GARANTIE KUNT STARTEN
Start uw garantie online op www.moogmusic.com/register.
Als u geen toegang tot het internet heeft, bel dan naar (828) 251-0090 om uw product te registreren.

VERBORGEN PARAMETERBEWERKING

Toegang tot verborgen parameters
Activeer eerst de Shift-modus door de BANK 4 knop ingedrukt te houden en op de ACTIVATE PANEL knop te drukken. Voer vervolgens een code in van deze verborgen parametertabel met behulp van de BANK en PATCH knoppen om een parameter te kiezen. Gebruik ten slotte de toetsen op het toetsenbord om de waarde van de parameter in te stellen.

De parameterwaarde selecteren
Alle parameters hebben minstens twee mogelijke waarden (AAN en UIT), en sommige parameters hebben 24 mogelijke waarden. Lagere toetsen specificeren lagere waarden en hogere toetsen specificeren hogere waarden. De lage C-toets selecteert altijd de laagste waarde. Voor parameters met twee waarden selecteert de lage C altijd UIT en de lage C# selecteert altijd AAN. Voor parameters die minder dan het hele toetsenbord gebruiken om waarden te selecteren, spelen ongebruikte toetsen normaal, zodat u naar geluiden kunt luisteren terwijl u parameterwijzigingen aanbrengt.

DUO-MODUS

OPMERKING: In de "Duo Mode" (Duomodus) kan oscillator 7 de toonhoogte van de ene toets volgen, terwijl oscillator 2 tegelijkertijd de toonhoogte van een tweede, andere toets kan volgen. Als er maar één toets wordt ingedrukt in de duomodus, volgen beide oscillatoren de toonhoogte van die toets, maar als er tegelijkertijd een extra toets wordt ingedrukt, volgen oscillator 7 en oscillator 2 elk een andere toets.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WANNEER U ELEKTRISCHE PRODUCTEN GEBRUIKT, MOET U ALTIJD DEZE BASISVOORZORGSMAATREGELEN IN ACHT NEMEN:

1. Lees alle instructies voordat u het product gebruikt.
2. Gebruik dit product niet in de buurt van water - bijvoorbeeld in de buurt van een badkuip, wastafel, gootsteen, in een natte kelder of in de buurt van een zwembad of iets dergelijks.
3. Dit product, in combinatie met een versterker en een hoofdtelefoon of luidsprekers, kan geluidsniveaus produceren die permanent gehoorverlies kunnen veroorzaken. Gebruik het apparaat niet langdurig op een hoog volume of op een volume dat oncomfortabel is.
4. Het product moet zo worden geplaatst dat de locatie de juiste ventilatie niet belemmert.
5. Het product moet uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, warmteroosters of andere producten die warmte produceren.
6. Het product mag alleen worden aangesloten op een voeding van het type dat in de bedieningsinstructies wordt beschreven of zoals aangegeven op het product.
7. De voedingskabel van het product moet uit het stopcontact worden gehaald als het gedurende langere tijd niet wordt gebruikt.
8. Er moet op worden gelet dat er geen voorwerpen in de behuizing vallen en dat er geen vloeistoffen in de behuizing terechtkomen via openingen.
9. Het product moet worden onderhouden door gekwalificeerd personeel wanneer:
   1. Het snoer of de stekker van de voeding is beschadigd.
   2. Er voorwerpen op het product zijn gevallen of er vloeistof op het product is gemorst.
   3. Het product is blootgesteld aan regen.
   4. Het product lijkt niet normaal te werken of vertoont een duidelijke verandering in prestaties.
   5. Het product is gevallen of de behuizing is beschadigd.

INSTRUCTIES MET BETREKKING TOT HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF PERSOONLIJK LETSEL.
Open de behuizing niet. Er zijn geen onderdelen in het apparaat die door de gebruiker kunnen worden gerepareerd. Laat alle onderhoudswerkzaamheden uitsluitend over aan gekwalificeerd personeel.

AARDINGSINSTRUCTIES:
Dit product moet worden geaard. Als het apparaat defect raakt, zorgt aarding voor een pad met de minste weerstand voor elektrische stroom om het risico op een elektrische schok te verminderen. Dit product is voorzien van een snoer met een aardingsconnector en een aardingsstekker. De stekker moet worden aangesloten op een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Een onjuiste aansluiting van de aardingsconnector van de apparatuur kan leiden tot een risico op een elektrische schok. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u twijfelt of het product goed is geaard. Wijzig de stekker die bij dit product is geleverd niet - als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Referenties

• Klant login

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Moog Subsequent 25, LPS-SUB-007-01 Handleiding

Beschikbare talen
