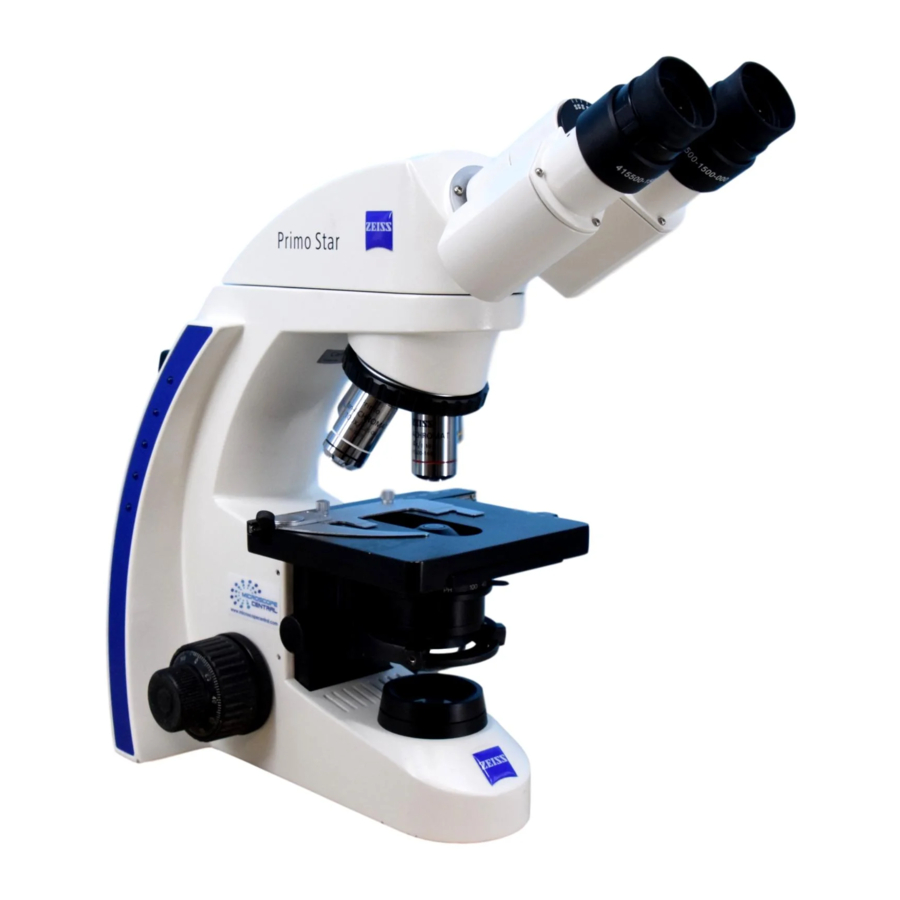

Zeiss Primo Star handleiding

BESCHRIJVING

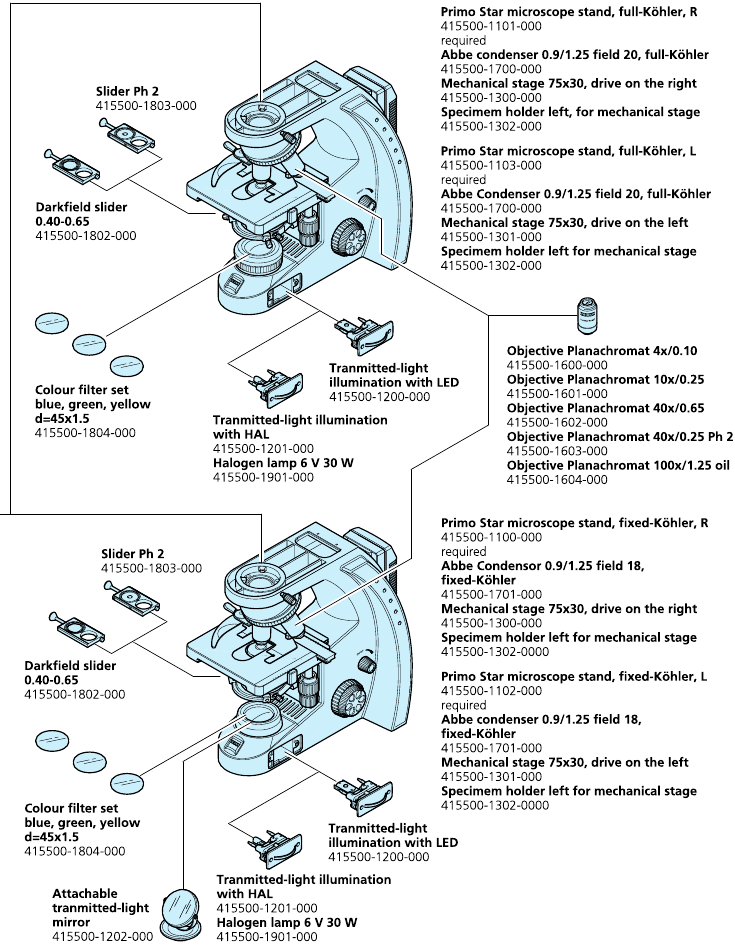

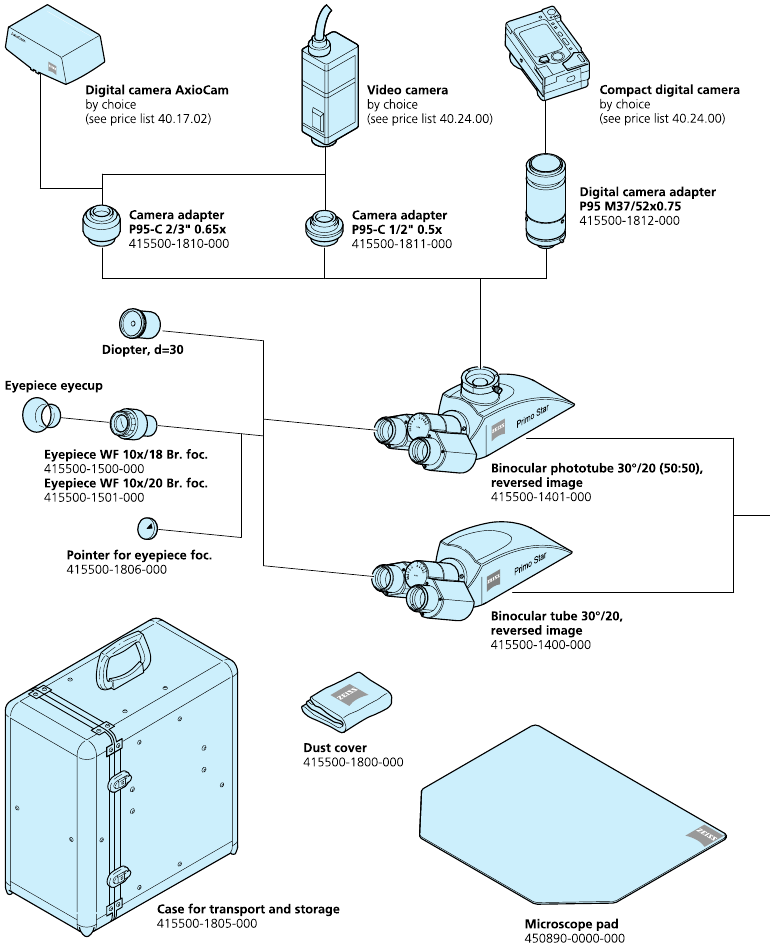

Systeemoverzicht

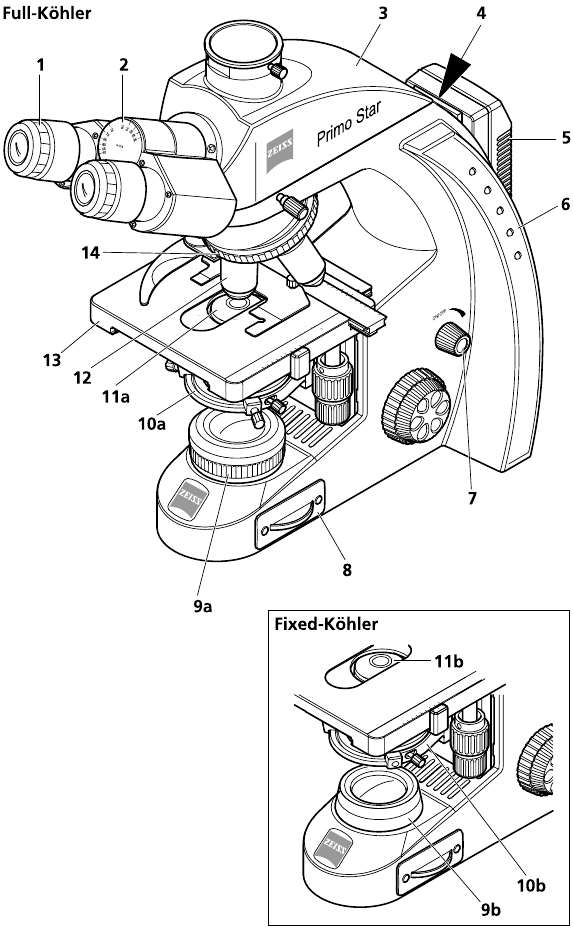

Totaalaanzicht

1. Oculair
2. Binoculaire kop
3. Tubus
4. Draagbeugel
5. Stekker-voedingseenheid
6. Statief
7. AAN/UIT-schakelaar; verlichtingsintensiteit
8. Verlichtingsmodule
9. 1. Velddiafragma, instelbaar
   2. Velddiafragma, vast
10. 1. Condensorhouder, volledig Köhler
    2. Condensorhouder, vaste Köhler
11. 1. Abbe condensor, volledig Köhler
    2. Abbe condensor, vaste Köhler
12. Objectief
13. Microscooptafel
14. Objectiefrevolver

Beoogd gebruik

De Primo Star-microscoop is een universeel toepasbare lichtmicroscoop, primair ontworpen voor het onderzoeken van cel- en weefselculturen, evenals sedimenten in kweekflessen, petrischalen en microplaten.

Typische toepassingen:
Onderzoek van bloed- en weefselmonsters van het menselijk lichaam, observatie van intracellulaire processen op levende celculturen, cel-cel interacties, beweeglijkheid, groei, potentiële meting, detectie van medicijnen, micro-injectie en in-vitrofertilisatie.

Neem bij het hanteren van gevaarlijke stoffen de instructies over beoogde bediening, correct gebruik en wettelijke veiligheidsvoorschriften in acht.

Instrumentbeschrijving en belangrijkste functies

De Primo Star is een doorvallend-lichtmicroscoop met een compact ontwerp en een kleine footprint.
Naast de hoog-resolutie, oneindig-gecorrigeerde objectieven en de belangrijke microscopietechnieken, zoals helderveld, donkerveld en fasecontrast, is de microscoop optioneel verkrijgbaar met een camerapoort voor foto- en videodocumentatie.
De belangrijkste functies van de microscoop zijn:

• Modulaire verlichting via 6V 30W halogeenlamp, LED-verlichting of verlichtingsspiegel.
• Geïntegreerde bevestiging voor externe voeding en kabel (incl. kabel met multi-standaard stekker en landspecifieke stekkeradapters)
• Met kunststof beklede draagbeugel geïntegreerd in het statief voor installatie, de-installatie en transport
• Blauwe lichtintensiteitsindicatoren aan beide zijden geïnstalleerd en goed zichtbaar vanaf een afstand
• Statief in "Full Köhler" of "Fixed Köhler"-ontwerp
• Handige coaxiale grove en fijne scherpstelregelaar, waarbij de soepelheid van de grove scherpstelregelaar instelbaar is
• Mechanische tafel 75×30 links/rechts met objectglaashouder, tafelbediening optioneel rechts of links
• Ruimtebesparende, traploos instelbare verlichtingsmodule optioneel met halogeen- of LED-bron
• "Full Köhler" of "Fixed Köhler" Abbe condensors voor helderveld-, donkerveld- en Ph 2-fasecontrast
• Naar achteren hellende viervoudige objectiefrevolver met W 0.8-lensdraad die op een kogellager loopt
• Oneindig-gecorrigeerde "Plan-ACHROMAT"-objectieven met vergrotingen van 4x, 10x, 40x en 100x/Olie voor helderveld, donkerveld en Ph 2-fasecontrast Ph 2 (40x/Ph2) en voor olie-immersietoepassingen (100x/Olie)
• Binoculaire tubus of binoculaire fototubus (50% vis, 50% doc) met ergonomisch gunstige tubushoek van 30° met instelbare pupilafstand en kijkhoogte
• 10× scherpsteloculairen voor gezichtsveldnummers 18 of 20, geschikt voor brildragers

Objectieven

De objectieven vormen het optische hart van de microscoop. De objectieven kunnen als volgt worden gelabeld (Fig. 2):
Plan-ACHROMAT 10×/0.25 ∞/-.

waarbij:

Objectiefvergroting vermenigvuldigd met oculairvergroting resulteert in totale visuele vergroting, b.v. 10 x 10 = 100x.
Numerieke apertuur vermenigvuldigd met 1000, b.v. 0,25 × 1000 = 250×, presenteert de maximale nuttige vergroting; er is geen resolutie voor verdere details boven die limiet.
Wanneer immersieobjectieven worden gebruikt, wordt de lucht tussen het dekglaasje en het objectief vervangen door een vloeistof, die in de meeste gevallen immersieolie is. De plastic oliever, die 5 ml immersieolie bevat, is bijzonder geschikt voor dit doel.
Vanwege hun korte werkafstanden zijn de 40×-, 40x/Ph 2- en 100x/Olie-objectieven uitgerust met veerkrachtige bevestigingen voor objectglaasbescherming.

OPSTARTEN EN BEDIENING

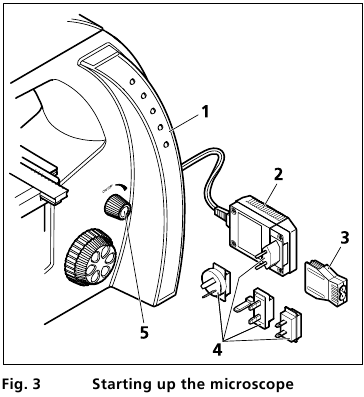

De unit opstarten

Lees en volg de aanwijzingen over de veiligheid van het instrument zorgvuldig (zie het hoofdstuk "Opmerkingen over de veiligheid van het instrument") voordat u de microscoop installeert en opstart.

Raak bij het uitpakken van de microscoop de optische oppervlakken niet aan om vingerafdrukken te voorkomen!

De microscoop wordt volledig gemonteerd geleverd en inclusief accessoires die zijn verpakt volgens de commerciële normen. Extra bestelde onderdelen, zoals schuifregelaars of doorvallend-lichtapparatuur met verlichtingsspiegel, zijn afzonderlijk verpakt.

• Haal de microscoop uit de transportkoffer en plaats deze op de werktafel.
  Bewaar de originele verpakking voor opslag van het instrument gedurende langere perioden van niet-gebruik of voor terugzending naar de fabrikant.
• Verwijder de insteekvoeding (afb. 3/2) uit de opbergbevestiging aan de achterwand van de microscoop.
• Vervang indien nodig de geïnstalleerde stekkeradapter door een van de meegeleverde landspecifieke adapters (afb. 3/4). Trek hiertoe de bevestigde adapter eraf en steek de gewenste adapter erop.
• Sluit de insteekvoeding aan op een stopcontact.
• Als de insteekvoeding vanwege de beperkte ruimte niet in het gekozen stopcontact kan worden gestoken, vervang dan de stekkeradapter door de meegeleverde IEC-adapter (afb. 3/3). Hierdoor kan de insteekvoeding plat op het tafelblad worden geplaatst en via een landspecifieke apparaatkabel op het stopcontact worden aangesloten.
  Bij gebruik van de IEC-adapter kan de insteekvoeding aan de achterwand van de microscoopstandaard worden bevestigd met behulp van de meegeleverde twee zelfklevende haken en de klittenbandstrip.
• Schakel de microscoop in met de draaischakelaar (afb. 3/5) en pas de verlichting aan de gewenste intensiteit aan.

De geselecteerde intensiteit wordt in vijf stappen aangegeven door de blauwe lichtgevende diodes (afb. 3/1) die aan beide zijden van de standaard zijn aangebracht.

• Schakel aan het einde van de microscopische onderzoeken de microscoop uit met de draaischakelaar en dek deze af met de stofhoes.
• De soepelheid van de grove scherpstelknop (afb. 4/18) is in de fabriek afgesteld. U kunt deze echter indien nodig opnieuw afstellen.

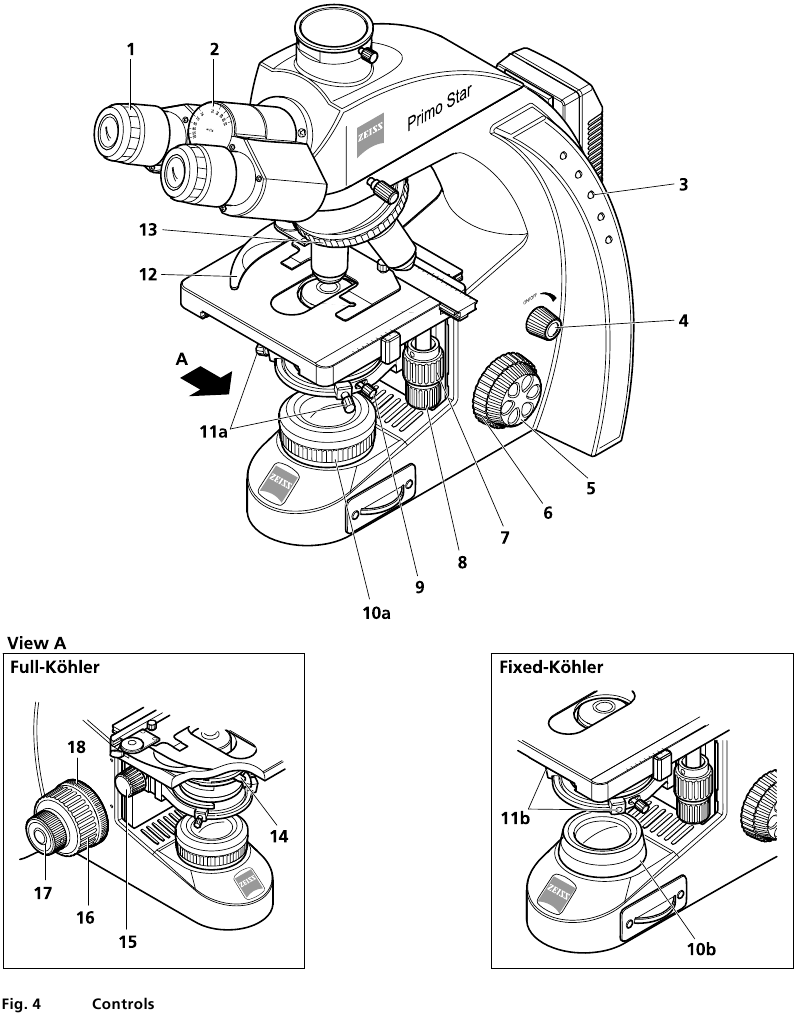

Bedieningselementen

Zie afb. 4

Legenda bij afb. 4:

1. Oculairs
2. Binoculaire behuizing van de tube
3. Indicatoren voor de verlichtingsintensiteit
4. Draaiknop voor AAN/UIT-schakeling en aanpassing van de verlichtingsintensiteit
5. Fijne scherpstelknop (rechterkant)
6. Grove scherpstelknop (rechterkant)
7. Bedieningsknop voor X-verplaatsing van de objecttafel
8. Bedieningsknop voor Y-verplaatsing van de objecttafel
9. Condensorklem schroef
10. 1. Gekartelde ring voor aanpassing van het lichtveld-diafragma (alleen bij Full Köhler-apparatuur)
    2. Lichtveld-diafragma (vast in Fixed Köhler-apparatuur)
11. 1. Condensor-ingangsschroeven (in Full Köhler-apparatuur: gekartelde schroeven)
    2. Condensor-centreerschroeven (in Fixed Köhler-apparatuur: inbusschroeven)
12. Veerhendel van specimenhouder
13. Gekartelde ring van objectiefrevolver
14. Hendel voor de aanpassing van het apertuurdiafragma van de condensor
15. Gekartelde knop voor verticale aanpassing van de condensor
16. Grove scherpstelknop (linkerkant)
17. Fijne scherpstelknop (linkerkant)
18. Gekartelde ring voor het aanpassen van de soepelheid van de grove scherpstelknop

De eenheid bedienen

De interpupillaire afstand en kijkhoogte instellen

• Draai de oculairbuizen symmetrisch iets naar elkaar toe of van elkaar af om de afstand tussen de buizen aan te passen aan uw persoonlijke interpupillaire afstand (afb. 5).


De aanpassing van de interpupillaire afstand is correct wanneer u slechts één rond beeld ziet wanneer u door de twee oculairs kijkt!

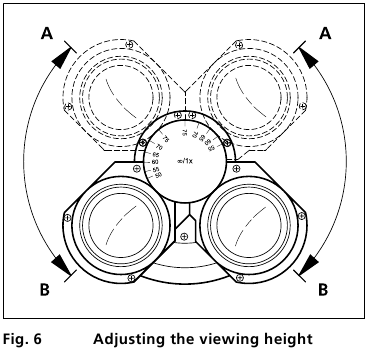

• Draai de oculairbuizen volledig omhoog (afb. 6/A) of omlaag (afb. 6/B) om de kijkhoogte aan uw persoonlijke behoeften aan te passen.


Ametropie compenseren en de oculairwijzer plaatsen

De oculairs (afb. 7/3) zijn uitgerust met omklapbare rubberen oogschelpen (afb. 7/1: uitgetrokken; afb. 7/2: omgeklapt).
Beide oculairs zijn geschikt voor brildragers. Daarnaast bevatten ze een scherpstelring voor de compensatie van een defect zicht. De meegeleverde dioptrieschaal dient om het vinden van de juiste instelling te vergemakkelijken.
De oculairwijzer kan indien nodig in één oculair worden geplaatst.

Volg hiervoor deze procedure:

• Gebruik een inbussleutel SW 1 mm om de stelschroef (afb. 7/6) aan de onderkant van het binoculaire huis los te draaien; verwijder het oculair.
• Schroef de stop (afb. 7/5) met de hand van het oculair af.
• Plaats de oculairwijzer (afb. 7/4) in het oculair (met de gecoate kant naar uw ogen gericht). Schroef de oculairstop weer vast.
• Plaats het oculair in de buis en zet het vast met de stelschroef.
• Draai aan de scherpstelring van het oculair (afb. 7/3) om scherp te stellen op de driehoekige figuur van de oculairwijzer.
• Plaats het preparaat op de mechanische tafel. Kijk door het oculair met de oculairwijzer naar het preparaat en stel scherp op het microscopische beeld door aan de scherpstelknop te draaien.
• Wanneer in het bovengenoemde oculair zowel het microscopische beeld als de oculairwijzer scherp lijken, stelt u het beeld voor het tweede oog scherp door aan de scherpstelring van het tweede oculair te draaien.

Nadat u dit hebt gedaan, zijn beide microscopische beelden inclusief de oculairwijzer scherpgesteld.
Daarna moet u alleen op het preparaat scherpstellen door de scherpstelknop te gebruiken.

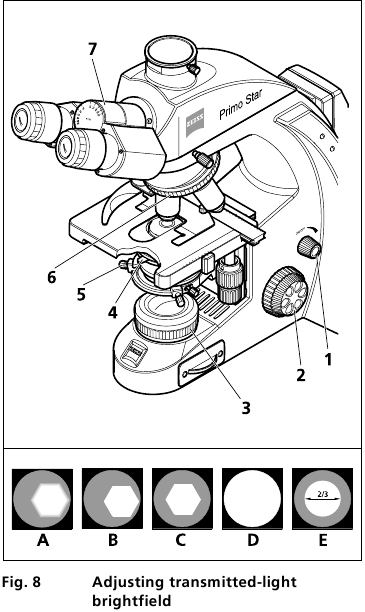

Doorgelaten-licht helderveld op het apparaat aanpassen

• Plaats eerst een contrastrijk preparaatglaasje met de 0,17 mm dekglaasje aan de bovenkant in de preparaathouder van de mechanische tafel. Zet het glaasje vast met de veerhendel (afb. 4/12).
• Als de microscoopstandaard is uitgerust met een fase- of donkerveldschuif, trek deze schuif dan zo ver mogelijk naar links.
• Draai aan de draaiknop (afb. 8/1) op de microscoopstandaard om de verlichtingsintensiteit aan te passen.
• Beweeg de Abbe-condensor omhoog naar de bovenste mechanische stop door aan de gekartelde knop te draaien (afb. 4/15); zet de bedieningshendel van het apertuurdiafragma (afb. 4/14) in de middelste stand.
  De gekartelde knop voor verticale aanpassing van de condensor bevindt zich aan de linkerkant van de microscoop, als u de mechanische tafel 75x30 met aandrijving aan de rechterkant gebruikt, bevindt deze zich aan de rechterkant, als de tafelbediening zich aan de linkerkant bevindt.
• Draai aan de gekartelde ring (afb. 8/6) van de objectiefrevolver en draai het 10x-objectief in de lichtbundel.
• Kijk op de binoculaire buis (afb. 8/7) eerst door één oculair en draai aan de scherpstelknop (afb. 8/2) om scherp te stellen op het preparaat.
• Pas vervolgens de scherpstelling voor het andere oog aan, indien nodig, door aan de ooglens van het scherpsteloculair te draaien.
• Sluit het lichtveld-diafragma (afb. 8/3) totdat het zichtbaar wordt (zelfs indien niet scherp) in het gezichtsveld (afb. 8/A).
• Draai aan de gekartelde knop voor verticale aanpassing van de condensor (afb. 4/15) totdat de rand van het lichtveld-diafragma voldoende scherp lijkt (afb. 8/B).
• Centreer het beeld van het lichtveld-diafragma met behulp van beide centreerschroeven (afb. 8/5) van de condensor (afb. 8/C). Open vervolgens het diafragma totdat het net uit het gezichtsveld verdwijnt (afb. 8/D).
• Om het apertuurdiafragma (contrast) aan te passen, verwijdert u één oculair uit de buis en kijkt u met uw blote oog door de buis. Draai aan de hendel (afb. 8/4) om het apertuurdiafragma aan te passen tot ongeveer 2/3... 4/5 van de diameter van de uittredepupil van het objectief (afb. 8/E). In de meeste toepassingen biedt deze instelling van het apertuurdiafragma een optimaal contrast bij een bijna ideale resolutie, en is daarom het beste compromis voor het menselijk oog.
• Plaats het oculair terug in de buis.

De grootte van het preparaatveld en de objectiefapertuur veranderen na elke objectiefwisseling. Herhaal daarom de aanpassing van het lichtveld-diafragma en het apertuurdiafragma om optimale resultaten te verkrijgen.

De Primo Star Fixed Köhler-microscoop wordt in de fabriek afgesteld geleverd. De bediening is beperkt tot enkele handelingen.

• Plaats het preparaat in de preparaathouder van de mechanische tafel.
• Als de microscoopstandaard is uitgerust met een fase- of donkerveldschuif, trek deze schuif dan zo ver mogelijk naar links.
• Pas de gewenste vergroting aan door het corresponderende objectief in te draaien.
• Zet de bedieningshendel van het apertuurdiafragma van de condensor op de waarde van de geselecteerde vergroting (10x, 40x of 100x).
• Draai aan de draaiknop op de microscoopstandaard om de verlichtingsintensiteit aan te passen tot een niveau dat prettig is voor observatie.

Als de condensor is verwijderd (bijv. voor het installeren van de verlichtingsspiegel), zorg er dan voor dat u deze opnieuw installeert en centreert met behulp van de twee centreerschroeven (raadpleeg hiervoor de paragrafen "Opstarten en bediening", "Onderhoud", "Technische gegevens").

Doorgelaten-licht fasecontrast of doorgelaten-licht donkerveld aanpassen

• Pas eerst de microscoop aan zoals u dat doet voor helderveld.
• Draai de objectiefrevolver om het fasecontrastobjectief (40x/Ph 2) in de lichtbundel te draaien.

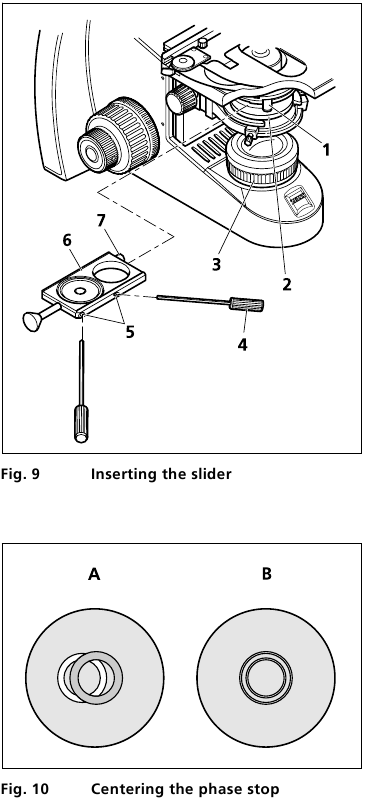

• Open het lichtveld-diafragma (afb. 9/3, indien instelbaar) op de standaard en open het apertuurdiafragma met behulp van de bedieningshendel (afb. 9/1) op de Abbe-condensor (afb. 9/2).
• Als de fasecontrastslede (afb. 9/6) nog niet in de fabriek is geïnstalleerd, schroeft u eerst de schroef (afb. 9/7) los. Duw vervolgens de slede van links in de Abbe-condensor en draai de schroef (afb. 9/7) weer vast.
• Duw de slede zo ver mogelijk naar rechts om de fasestop in de lichtbundel te bewegen.
• Beweeg de bedieningshendel van het apertuurdiafragma om het volledig te openen op het Full Köhler-model of zet het op de PH-markering op het Fixed Köhler-model.
• Pas de verlichtingsintensiteit naar behoefte aan.
• Controleer de centrering van de fasestop volgens de tekening in afb. 10. Verwijder hiervoor één oculair en vervang deze door de oculairtelescoop.
• Centreer de fasestop indien nodig (afb. 10/A) door de twee stelschroeven van de slede (afb. 9/5) te draaien met behulp van de twee inbussleutels SW 1,5 (afb. 9/4) totdat het fasestopbeeld overeenkomt met dat in afb. 10/B.
• Vervang daarna de oculairtelescoop weer door het oculair.

Gebruik voor donkerveldtoepassingen de donkerveldslede in plaats van de fasecontrastslede.

Het apparaat ombouwen

Trek de stekker van de stekkeradapter uit het stopcontact voordat u de microscoop ombouwt.

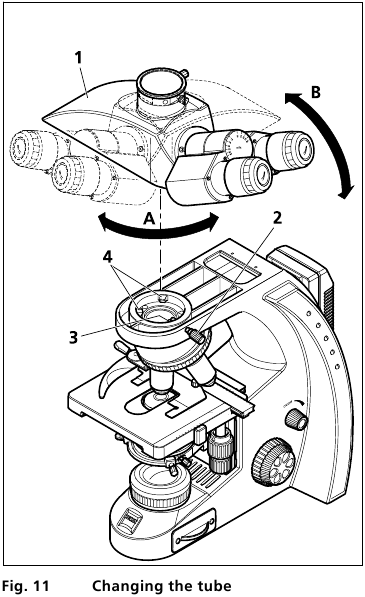

De buis vervangen

• Draai de klemschroef los (Afb. 11/2), draai de geïnstalleerde buis (Afb. 11/1) met de klok mee ongeveer 90° (Afb. 11/A) en haal hem aan de rechterkant naar boven eruit (Afb. 11/B).
  Om ruimte te besparen kan de buis ook worden vastgeklemd met de meegeleverde stelschroef met zeskantkop.
• Plaats de te installeren buis, met de oculairs naar rechts gericht en de zwaluwstaartbevestiging iets schuin, onder de twee bevestigingselementen (Afb. 11/4) in de statief.
• Plaats vervolgens de buis horizontaal op de statief. Hierbij moet de groef aan de onderkant van de buis zich boven het derde bevestigingselement (Afb. 11/3) van de statief bevinden
• Plaats vervolgens de buis horizontaal op de statief. Hierbij moet de groef aan de onderkant van de buis zich boven het derde bevestigingselement (Afb. 11/3) van de statief bevinden.
• Draai de buis 45° tegen de klok in (oculairs naar voren gericht), lijn hem uit met de statief en draai de klemschroef vast (Afb. 11/2).
  Om ruimte te besparen bij het opbergen van de microscoop (bijv. in een kast) kan de buis ook 180° naar achteren worden gedraaid.

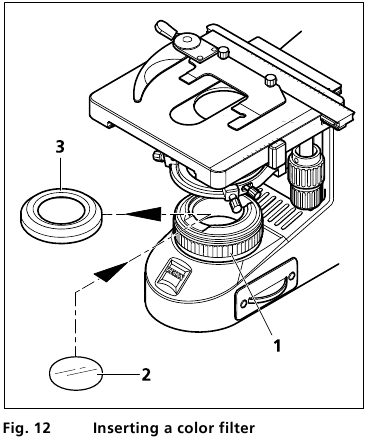

Kleurfilters plaatsen

• Beweeg de condensorhouder volledig omhoog door aan de kartelschroef voor verticale verstelling te draaien (Afb. 4/15).
• Schroef de afdekkap (Afb. 12/3) los van het helderveldmembraan (Afb. 12/1).
• Plaats het gewenste filter – geel, groen of blauw – (Afb. 12/2) op het montagevlak van het helderveldmembraan en schroef de afdekkap weer op zijn plaats.

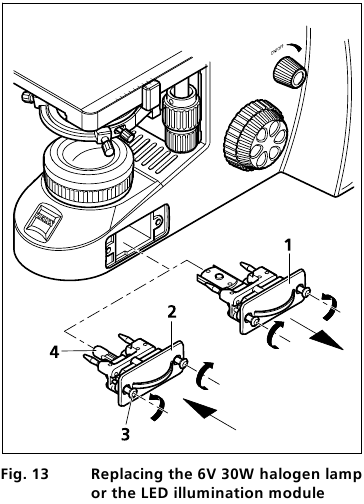

De 6V 30W halogeenlamp of de ledverlichting vervangen

Trek de stekker van de stekkeradapter uit het stopcontact en laat de 6V 30W halogeenlamp voldoende afkoelen voordat u deze vervangt.

• Draai beide bevestigingsschroeven (Afb. 13/3) van de verlichtingsmodule (Afb. 13/1 of 2) los. Druk hierbij de schroeven lichtjes tegen de veer en draai ze 90°: Draai de linker schroef met de klok mee en de rechter schroef tegen de klok in.
• Trek de verlichtingsmodule (Afb. 13/1 of 2) uit de statief.
• Als de statief is uitgerust met een 6V 30W halogeenlamp (Afb. 13/2), verwijder dan de halogeenlamp (Afb. 13/4) uit de lamphouder en plaats de nieuwe halogeenlamp. Raak de nieuwe lamp niet aan met blote vingers, omdat dit de levensduur van de lamp verkort.
• Als de statief is uitgerust met een ledbron, vervang dan de complete verlichtingsmodule inclusief de led (Afb. 13/1).
• Duw de verlichtingsmodule (Afb. 13/1 of 2) terug in de statief en vergrendel deze met behulp van de twee schroeven (Afb. 13/3). Druk hierbij de schroeven lichtjes tegen de veer en draai ze 90°: Draai de linker schroef tegen de klok in en de rechter schroef met de klok mee.

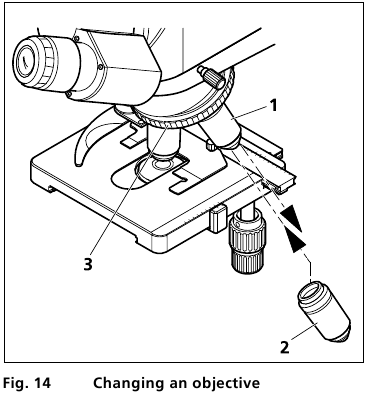

Objectieven verwisselen

• Draai aan de scherpstelknop om de objecttafel volledig omlaag te bewegen.
• Draai de objectiefrevolver (Afb. 14/3) om het te verwisselen objectief (Afb. 14/1) in een zijdelingse positie te brengen.
• Schroef het objectief los en verwijder het naar beneden.
• Schroef het gewenste objectief (Afb. 14/2) zo ver mogelijk in de objectiefrevolver.
• Als u het objectief in een lensbevestiging wilt plaatsen die nog niet eerder is gebruikt, verwijder dan de stofkap van de bijbehorende bevestiging van de objectiefrevolver.

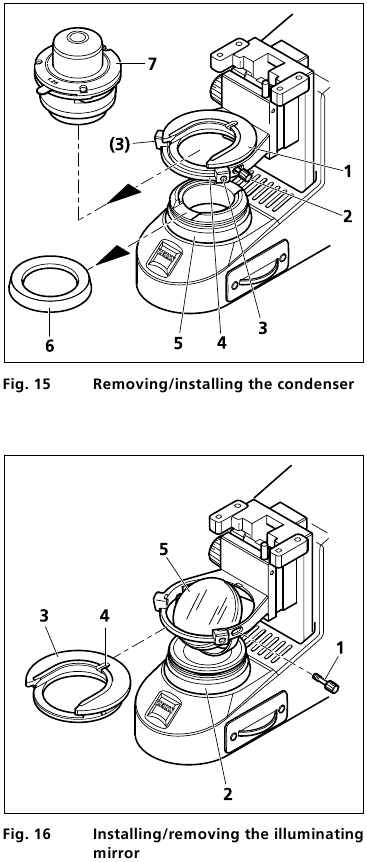

De verlichtingsspiegel installeren/verwijderen

De spiegel dient om het preparaat te verlichten als er geen stopcontact beschikbaar is.
Hij kan alleen worden gebruikt in combinatie met de Primo Star Fixed Köhler Microscope. Hiervoor is het noodzakelijk om de condensor en het condensorhouderinzetstuk te verwijderen.

De verlichtingsspiegel installeren:

• Verwijder de afdekkap (Afb. 15/6) van het helderveldmembraan (Afb. 15/5).
• Maak met een inbussleutel de klemschroef (Afb. 15/2) van de condensor en de centreerschroeven (Afb. 15/3) van de condensorhouder (Afb. 15/4) los, zodat de condensor (Afb. 15/7) naar voren kan worden verwijderd. Verwijder de condensor (Afb. 15/7).
• Schroef de klemschroef (Afb. 15/2 of Afb. 16/1) los van het condensorhouderinzetstuk (Afb. 15/1 of Afb. 16/3).
• Duw de condensorhouder tegen de veer naar achteren en verwijder hem schuin omhoog uit de condensorhouder (Afb. 15/4).
• Plaats de spiegel (Afb. 16/5) van bovenaf door de opening van de condensorhouder en plaats hem op de bevestiging van het helderveldmembraan (Afb. 16/2). Zorg ervoor dat de spiegel vlak op de bevestiging rust.
• Draai en kantel de spiegel totdat het daglicht homogeen in het lichtpad wordt gereflecteerd.

De verlichtingsspiegel verwijderen:

• Verwijder de spiegel (Afb. 16/5) omhoog door de opening van de condensorhouder.
• Kantel het condensorhouderinzetstuk (Afb. 15/1 of Afb. 16/3) lichtjes om het in de opening van de condensorhouder te plaatsen. Druk hierbij de eenheid tegen de veer naar achteren en plaats hem horizontaal op de condensorhouder.
• Schroef de condensor-klemschroef (Afb. 16/1) in het condensorhouderinzetstuk.
• Zorg ervoor dat de positioneringsschroef aan de achterkant van de condensor in de groef (Afb. 16/4) van het condensorhouderinzetstuk past en plaats de condensor in dit inzetstuk.
• Schroef de afdekkap terug op het helderveldmembraan.
• Om de condensor te centreren, sluit u de microscoop aan op het stopcontact en schakelt u deze in.
• Draai de objectiefrevolver om het 4x objectief in het lichtpad te zwenken.
• Draai de twee centreerschroeven (Afb. 15/3) om het verlichte beeld symmetrisch uit te lijnen met de rand van het gezichtsveld.

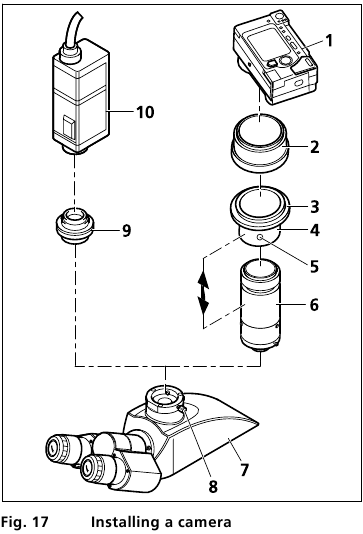

Een camera installeren

U kunt naar keuze een digitale camera, een videocamera of een compacte digitale camera op de microscoop installeren via de beschikbare camera-adapters (zie hoofdstuk "Systeemoverzicht").

• Installeer eerst de fotobuis (Afb. 17/7), indien nodig (zie hoofdstuk "De buis vervangen").
• Draai de klemschroef los (Afb. 17/8) en verwijder de stofkap van de fotobuis.

Een compacte digitale camera installeren

• Schuifbevestiging (Afb. 17/4), schroefdraadadapterring M37/52 (Afb. 17/3) en lensbevestiging (Afb. 17/6) worden voorgemonteerd geleverd als Digital Camera Adapter P95 M37/52x0.75. De tegenoverliggende tekening toont deze eenheid gedemonteerd. Verder kunt u de M37/52 schroefdraadadapter (Afb. 17/3) (niet afgebeeld) van de schuifbevestiging (Afb. 17/4) losschroeven, zodat u ook camera's met M37 schroefdraad kunt monteren.
• Monteer de adapterring (Afb. 17/2) (meegeleverd met de camera) op de camera (Afb. 17/1) (zie de gebruiksaanwijzing van de camera).
• Schroef de eenheid bestaande uit schuifbevestiging (Afb. 17/4), schroefdraadadapterring M37/52 (Afb. 17/3) en lensbevestiging (Afb. 17/6) in de adapterring (Afb. 17/2).
• Plaats de camera met adapter zo ver mogelijk in de fotobuis. Lijn hem uit en zet hem vast met de klemschroef (Afb. 17/8).
• Afhankelijk van de microscoopuitrusting of de gebruikte camera kan het nodig zijn om de afstand tussen de cameralens en de lensbevestiging (Afb. 17/6) te optimaliseren (zie dubbele pijl). Dit is vooral nodig als het onmogelijk is om in een van de zoomposities van de cameralens een ongevignetteerd beeld te krijgen. Pas hiervoor de camera als volgt aan:
  • Schakel de autofocus uit.
  • Stel de objectafstand in op ∞.
  • Stel de auto-belichtingsmodus met diafragmaprioriteit in.
  • Kies een zo groot mogelijk diafragma (d.w.z. een kleine diafragmawaarde!).

Niet alle camera's bieden deze opties. Raadpleeg de gebruiksaanwijzing van de gebruikte camera.

• Draai de stelschroef los (Afb. 17/5).
• Varieer de afstand tussen de cameralens/lensbevestiging geleidelijk, d.w.z. verplaats de schuifbevestiging met camera op de lensbevestiging in gedefinieerde stappen.
• Zoom de cameralens door van groothoek (W) naar telestand (T).
• Voer deze test uit totdat het beeld formaatvullend is zonder maskering of vignettering.
• Draai de stelschroef weer vast (Afb. 17/5).

Met camera-/adaptercombinaties die niet uitdrukkelijk door Zeiss zijn aanbevolen, kan het vrijwel onmogelijk zijn om een ongevignetteerd beeld te krijgen.

Een digitale camera of videocamera met C-mount schroefdraad installeren
Camera's met C-mount schroefdraad moeten via de camera-adapter P95-C 2/3" 0.65x of P95-C ½" 0.5x (Afb. 17/9) op de fotobuis van de microscoop worden aangesloten.

• Plaats de camera (Afb. 17/10) samen met de bijbehorende camera-adapter (Afb. 17/9) zo ver mogelijk in de fotobuis, lijn hem uit en zet hem vast met behulp van de klemschroef (Afb. 17/8).

INSTRUMENTONDERHOUD

Het onderhoud van de microscoop is beperkt tot de volgende handelingen:

• Bedek het instrument na elk gebruik met de stofhoes.
• Installeer de microscoop niet in een vochtige ruimte; maximale vochtigheid < 75%.
• Dek open buizen af met de stofkappen.
• Verwijder stof en los vuil van zichtbare optische oppervlakken met een borstel, blaasborstel, wattenstaafje, optisch reinigingsdoekje of een katoenen doek.
• Verwijder wateroplosbaar vuil (koffie, cola, enz.) door erop te blazen en het vervolgens af te vegen met een doek die is bevochtigd met water waaraan u eventueel een mild schoonmaakmiddel kunt toevoegen.
• Veeg hardnekkig olieachtig of vettig vuil (immersieolie, vingerafdrukken) weg met een wattenstaafje of een pluisvrije katoenen doek en de optische reinigingsoplossing L.
  De reinigingsoplossing bestaat uit 90 vol% benzine en 10 vol% isopropanol (IPA). De afzonderlijke bestanddelen staan ook bekend als:

Reinig optische oppervlakken door in cirkels te polijsten, te beginnen in het midden en naar de randen toe te bewegen, waarbij u slechts lichte druk uitoefent.
Voor gebruik in vochtige klimaatzones zijn alle optische componenten van de microscoop voorzien van bescherming tegen schimmelaantasting.

PROBLEEMOPLOSSING

TECHNISCHE GEGEVENS

OPMERKINGEN OVER DE VEILIGHEID VAN HET INSTRUMENT

Algemene veiligheidsinstructies

Lees deze bedieningshandleiding zorgvuldig door voordat u de microscoop opstart.
Als u aanvullende informatie nodig heeft, neem dan contact op met Carl Zeiss Service of een erkend bureau.
Om een veilige werking en probleemloze werking van de microscoop te garanderen, dient u de voorzorgsmaatregelen en waarschuwingen in deze handleiding strikt in acht te nemen.
Deze worden hierin als volgt aangegeven:

	VOORZICHTIG Dit symbool wijst op een mogelijk gevaar voor de gebruiker van het instrument.
	VOORZICHTIG Dit symbool wijst op een mogelijk gevaar voor het instrument of het systeem.
	VOORZICHTIG Koppel de stekker uit het stopcontact voordat u de microscoop opent!
	OPMERKING Dit symbool verwijst u naar advies dat u onder alle omstandigheden moet opvolgen.

Uitpakken/transport/opslag

Neem de volgende veiligheidsinstructies in acht voor het uitpakken, transporteren en opslaan van de microscoop:

• De microscoop wordt volgens de commerciële normen verpakt in een plastic koffer met kartonnen verpakking; gebruik alleen de originele verpakking voor transport.
• Bewaar de originele verpakking voor langere opslag of retournering aan de fabrikant.
• Controleer bij het uitpakken van de apparatuur of alle onderdelen die op de leveringsbon zijn vermeld, aanwezig zijn.

• Houd de transport- en opslagtemperaturen aan zoals gespecificeerd in de technische gegevens.
• Zet de microscoop op een stabiele werktafel met een stevig en glad tafelblad.
• Raak geen optische oppervlakken aan.

Gebruik

De microscoop inclusief de originele accessoires mag niet worden gebruikt voor andere microscopische technieken dan die welke in deze bedieningshandleiding worden beschreven.
Neem de volgende veiligheidsinstructies in acht bij het gebruik van de microscoop:

De fabrikant kan geen aansprakelijkheid aanvaarden voor andere toepassingen, waaronder die van individuele modules of afzonderlijke componenten. Dit geldt ook voor service- of reparatiewerkzaamheden die niet worden uitgevoerd door geautoriseerd servicepersoneel. Bij niet-naleving vervallen alle garantieclaims.
De microscoop mag alleen worden bediend door getraind personeel dat op de hoogte is van de mogelijke gevaren die verbonden zijn aan microscopie en de betreffende toepassing. De microscoop mag alleen worden bediend als deze is opgesteld op een stabiele, stevige en gladde ondergrond.
De stereomicroscoop is een uiterst nauwkeurig instrument dat in zijn prestaties kan worden aangetast of zelfs kan worden vernield als het onjuist wordt behandeld.
De microscoop is uitgerust met een plug-in voedingseenheid waardoor netspanningen kunnen worden gebruikt in het bereik tussen 100 en 240 V ± 10%, 50/60 Hz, zonder dat de spanningsinstelling op het instrument hoeft te worden gewijzigd.
De plug-in voedingseenheid voldoet aan de eisen van beschermingsklasse II (met beschermende isolatie). Als de behuizing beschadigd is, dient u de plug-in voedingseenheid buiten gebruik te stellen. De microscoop mag alleen worden bediend met de meegeleverde plug-in voedingseenheid.
Als wordt vastgesteld dat de beschermingsmaatregelen niet langer effectief zijn, moet het instrument worden uitgeschakeld en worden beveiligd tegen onbedoelde bediening. Neem contact op met een Zeiss-servicebureau of de Carl Zeiss Microscopy Service om het instrument te repareren.

• Koppel altijd de stroomkabel los voordat u het instrument opent en de lamp of LED-bron vervangt.
• Wacht tot de lamp is afgekoeld voordat u deze vervangt en raak de nieuwe lamp niet aan.
• Het instrument mag alleen worden geopend door gekwalificeerde specialisten of servicepersoneel.
• Het is niet toegestaan het instrument te bedienen in omgevingen met explosiegevaar.

Zorg ervoor dat u de veiligheidsinstructies leest die bij de Immersol 518 N immersieolie worden geleverd.

Immersieolie irriteert de huid. Vermijd elk contact met huid, ogen en kleding.
Was de olie na huidcontact af met veel water en zeep.
Spoel na oogcontact het oog onmiddellijk gedurende ten minste vijf minuten met veel water.
Raadpleeg een specialist als de irritatie aanhoudt.

Correcte verwijdering van immersieolie: Zorg ervoor dat er geen immersieolie in oppervlaktewater of het riool terechtkomt.

De microscoop is niet uitgerust met speciale voorzieningen ter bescherming tegen stoffen die corrosief, potentieel infectieus, giftig, radioactief of andere stoffen zijn die schadelijk kunnen zijn voor de gezondheid. Zorg ervoor dat u alle wettelijke voorschriften in acht neemt, met name de relevante nationale voorschriften ter voorkoming van ongevallen bij het hanteren van dergelijke stoffen.

• Schakel het instrument uit en laat het afkoelen (heet oppervlak aan de onderkant van het instrument) voordat u het transporteert.
• Gebruik het apparaat alleen op een harde, niet-brandbare ondergrond.
• De plug-in voedingseenheid mag niet in contact komen met vocht.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zeiss Primo Star handleiding

Beschikbare talen
