argon audio SA2 Handleiding

Inhoud van de doos

• ARGON AUDIO SA2
• Snelstartgids
• Stroomkabel
• Afstandsbediening met batterijen

We raden aan om de originele doos en het verpakkingsmateriaal te bewaren voor toekomstig transport.

Gebruik, bediening en aansluitingen

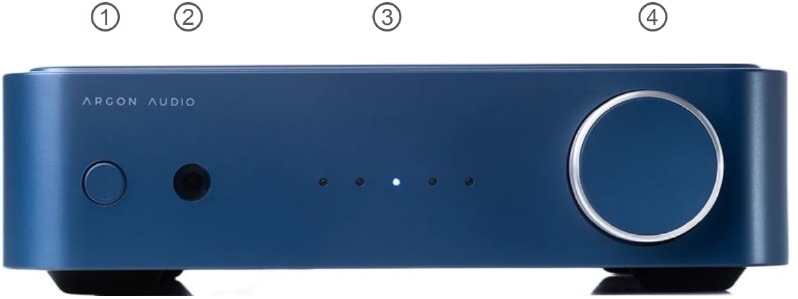

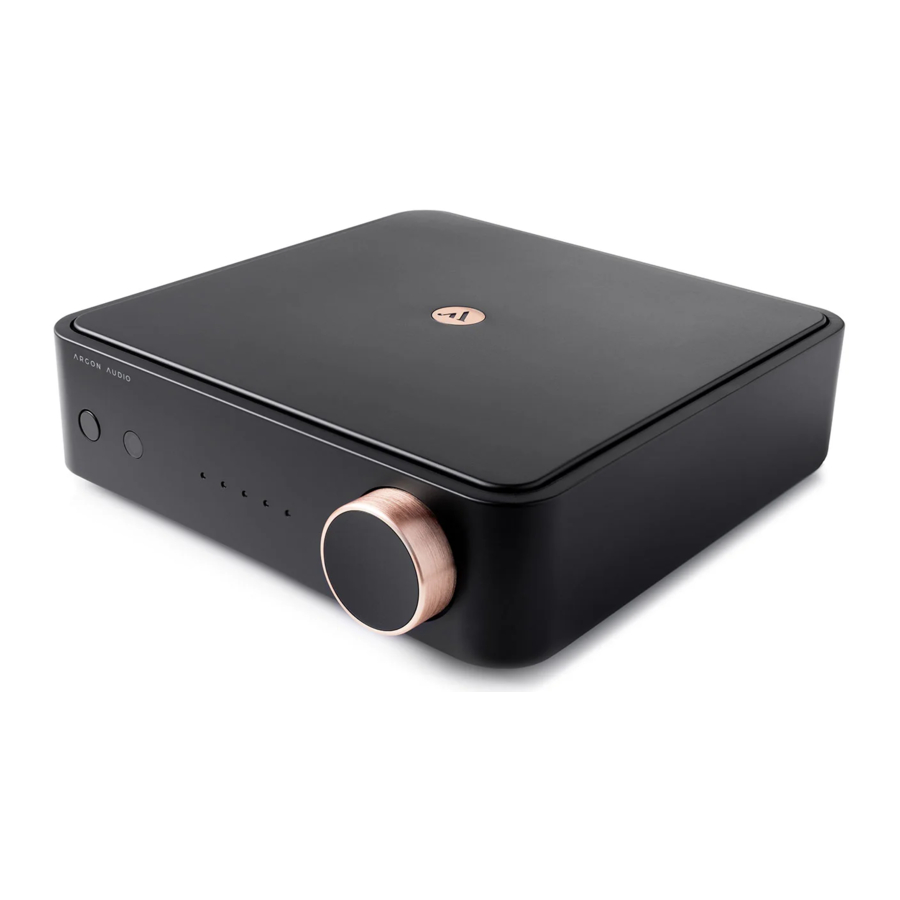

Overzicht van de voorkant

1. Power ON/OFF
   Druk om AAN te zetten, druk om UIT te zetten.
2. Remote Eye Sensor
3. Input Indicator
4. Volume Control and Selector
   Draai naar links of rechts voor volume +/-, druk op de volumeknop om de ingang te selecteren.

LED-ingang

1. Bluetooth/Streaming
2. Phono
3. AUX
4. Optical
5. HDMI ARC

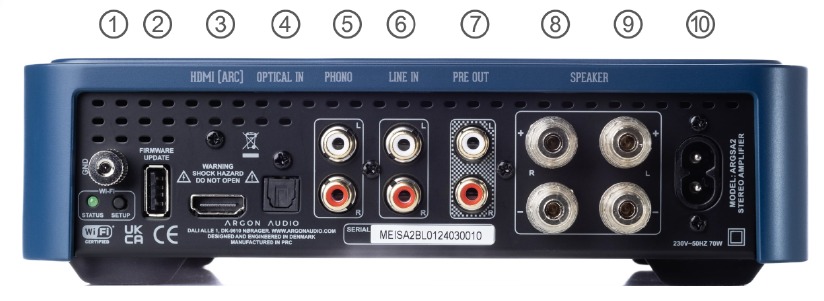

Overzicht van de achterkant (ingangen & aansluitingen)

1. Ground (GND)/Wi-Fi Setup
   Aarde
   Aansluiting voor aarding van de draaitafel.
   Wi-Fi Setup
   Wordt gebruikt voor Wi-Fi-installatie via de Play-Fi App
2. USB
   Voor optionele USB naar RJ45 Ethernet-adapter, of het bijwerken van firmware
3. HDMI ARC
   Voor tv-geluid van elke tv die HDMI ARC ondersteunt (alleen 2.0 PCM)
4. Optical Input
   Digitale ingang, sluit een audioproduct aan op deze ingang.
5. Phono (MM) for Turntable only
   Sluit een draaitafel aan, vergeet niet om ook "Ground" (①) aan te sluiten.
6. Line-in for Analogue Sources (AUX)
   Sluit een analoge audiobron aan met een paar RCA-kabels.
7. Pre-out for Pre-amplifier or Subwoofer
   Sluit deze aan op een externe eindversterker of subwoofer.
8. Speaker Right
   Draai de stekker los om de niet-geïsoleerde luidsprekerkabel aan te sluiten of gebruik een banaanstekker. Zorg ervoor dat de positieve (+) en negatieve (–) aansluitingen correct overeenkomen tussen de SA2 en uw luidsprekers: verbind – met – en + met +.
9. Speaker Left
   Draai de stekker los om de niet-geïsoleerde luidsprekerkabel aan te sluiten of gebruik een banaanstekker. Zorg ervoor dat de positieve (+) en negatieve (–) aansluitingen correct overeenkomen tussen de SA2 en uw luidsprekers: verbind – met – en + met +.
10. Power
    Steek de stroomkabel die bij de SA2 wordt geleverd in een stopcontact.

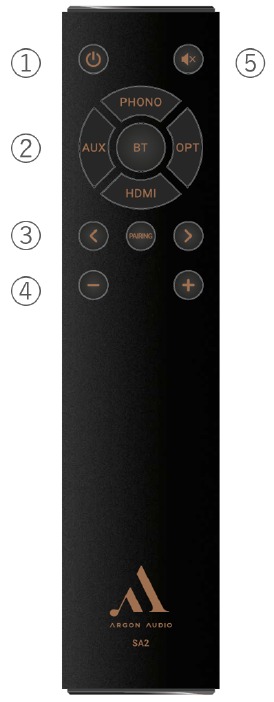

Overzicht van de afstandsbediening (functies)

1. Power ON/OFF
   Druk hierop om de stroom in of uit te schakelen.
2. Input Selector
   Druk hierop om de gewenste invoerbron te kiezen.
3. Change track/Bluetooth
   Pairing
   "<" (Nummer achteruit overslaan (in Bluetooth/Streaming modus))
   "PAIRING" (Druk om een nieuw Bluetooth-apparaat te koppelen)
   ">" (Nummer vooruit overslaan (in Bluetooth/Streaming modus))
4. Volume up/down
   Druk hierop om het volume hoger of lager te zetten.
5. Mute or unmute the sound
   Druk hierop om het geluid te dempen of het dempen op te heffen

Snelle start

1. Batterijen in de afstandsbediening plaatsen
   1. Gebruik de meegeleverde inbussleutel om de onderkant van de afstandsbediening los te schroeven.

   2. Plaats de batterijen met de + en - uiteinden zoals hieronder weergegeven.

2. Sluit het netsnoer aan op een stopcontact en op de achterkant van de versterker.
3. Netwerkstand-by
   Als u wilt dat de versterker beschikbaar is voor streaming wanneer hij is uitgeschakeld, kunt u Netwerkstand-by inschakelen.
   De SA2 schakelt standaard alles uit, inclusief de netwerkverbinding, om energie te besparen.
   In deze staat verbruikt de SA2 minder dan 0,5 watt in stand-by.
   Als Netwerkstand-by is ingeschakeld, verbruikt de SA2 meer stroom in stand-by.

Om Netwerkstand-by in te schakelen, houdt u de linkerpijltoets (<) op de afstandsbediening 5 seconden ingedrukt.
De blauwe LED aan de voorkant knippert, wat aangeeft dat de Netwerkstand-bymodus is ingeschakeld.
In deze modus kunt u de versterker activeren met Airplay, Google Cast of andere beschikbare streaming
-services.

Om de Netwerkstand-bymodus uit te schakelen, zet u de versterker aan en zorgt u ervoor dat deze op de Bluetooth/Streaming
-ingang staat (oranje LED uiterst links).
Houd nu de volumeknop 10 seconden ingedrukt om de versterker te resetten. Dit proces duurt enkele minuten.
Zodra dit is voltooid, is de versterker klaar om als nieuw te worden ingesteld.

4. Download voor Wi-Fi-installatie de DTS Play-Fi app uit uw app store. Open de app en volg de instructies in de app.

Apple Appstore


Google Play


Opmerking: in drukke of overvolle Wi-Fi-omgevingen kan de installatieprocedure langer duren
in vergelijking met minder drukke Wi-Fi-omgevingen.

Opmerking: als u voornamelijk AirPlay of Google Cast gebruikt, moet u af en toe de Play-Fi app openen en
uw SA2 (Play-Fi) updaten om ervoor te zorgen dat deze up-to-date blijft.

5. Sluit uw bronspeler (tv, draaitafel, laptop, mobiele telefoon, cd-speler, enz.) aan op een ingang van de versterker, met behulp van de ingangsaansluiting die geschikt is voor uw bronapparaat.
6. De SA2 heeft een pre-out, waarmee u een actieve subwoofer of een eindversterker kunt aansluiten.

Speciale functies

DTS Play-Fi Streaming

DTS Play-Fi is een veelzijdig draadloos audio streaming platform dat geluid van hoge kwaliteit levert. Met Play-Fi kunt u muziek streamen van een verscheidenheid aan populaire services, groepen luidsprekers/versterkers maken voor gesynchroniseerde weergave en genieten van naadloze audio in uw hele huis.

Belangrijkste kenmerken

• Streaming Services
  Krijg toegang tot een breed scala aan streamingdiensten, waaronder Spotify, Tidal, Qobuz, iHeartRadio en meer, zodat u altijd toegang hebt tot uw favoriete muziek en audio-inhoud.
• Multi-Room Functionality
  Sluit meerdere luidsprekers/versterkers aan om te genieten van gesynchroniseerde muziek in verschillende delen van uw huis.

Hier is een gedetailleerde handleiding voor het gebruik van de DTS Play-Fi app

Hoe de nieuwe DTS Play Fi app te gebruiken

• Apple Airplay
  Play-Fi ondersteunt Apple Airplay, wat draadloze audio streaming mogelijk maakt vanaf een Apple-apparaat, zoals een iPhone, iPad of een Mac-computer.

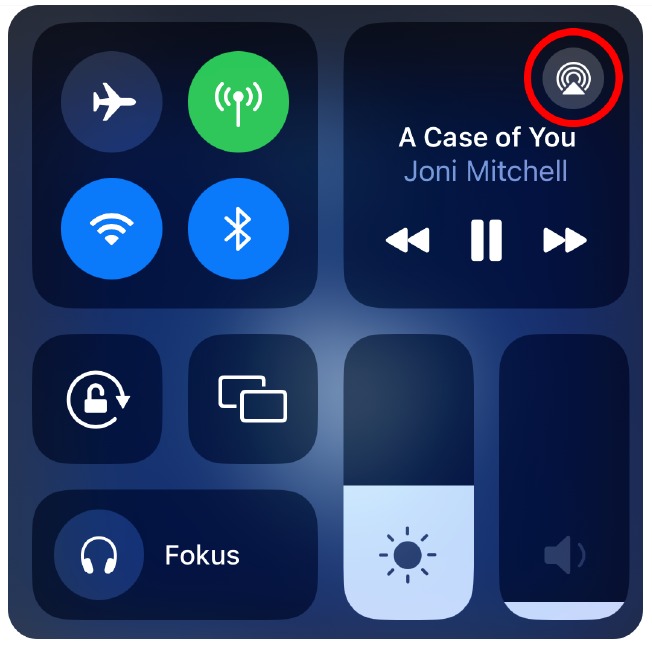

• Open Control Center
• Druk op het Airplay-icoon

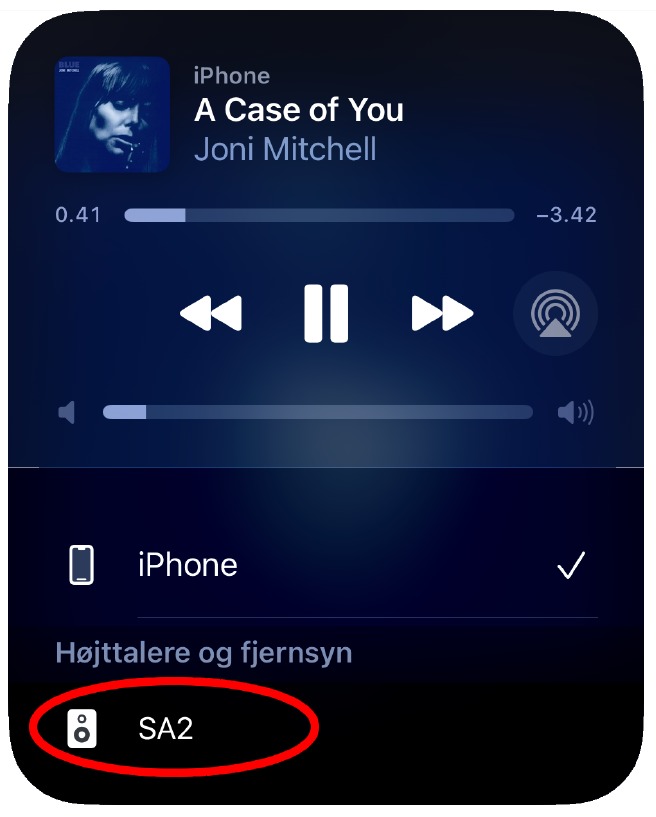

• Druk op uw SA2
  Er wordt verwezen naar de naam die u hebt toegewezen tijdens de eerste installatie van de SA2.

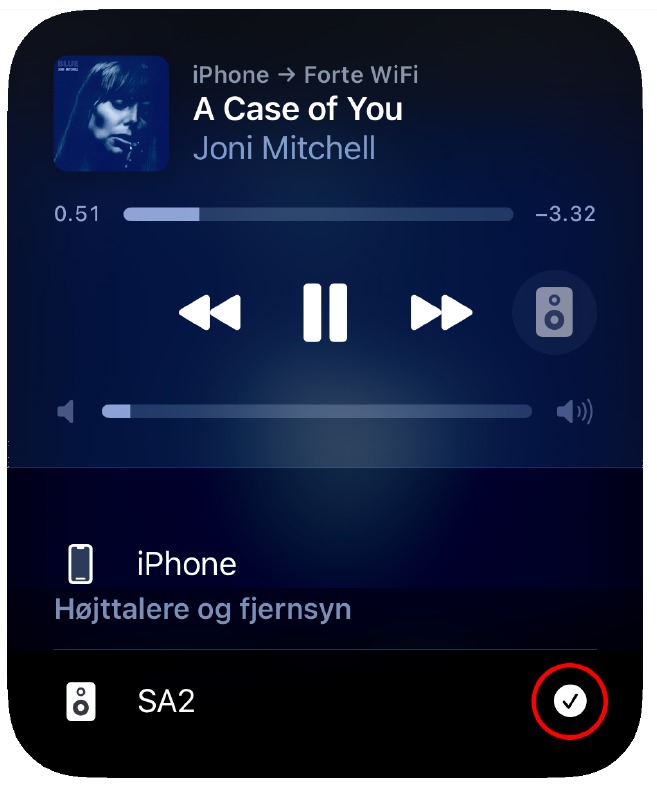

• Verbonden
  Uw Apple-apparaat is nu verbonden, zoals aangegeven door het vinkje rechts van de naam.

• Het volume kan worden geregeld vanaf het apparaat of vanaf de afstandsbediening van de versterkers.
• Google Cast
  Play-Fi ondersteunt ook Google Cast, wat draadloze audio streaming mogelijk maakt vanaf alle apps die Google Cast ondersteunen.

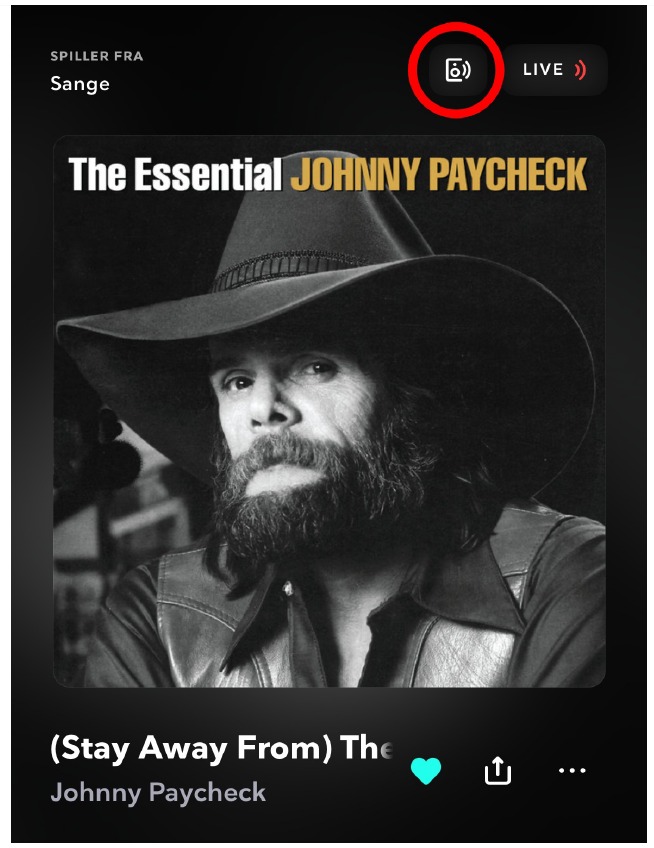

  • Druk op het "Devices" (Apparaten) icoon
    Bekijk beschikbare apparaten, gesymboliseerd door een icoon. Deze functie heeft verschillende iconen en locaties, afhankelijk van de app die u gebruikt. (Dit voorbeeld is van Tidal.)

• Druk op uw SA2
  Er wordt verwezen naar de naam die u hebt toegewezen tijdens de eerste installatie van de SA2.

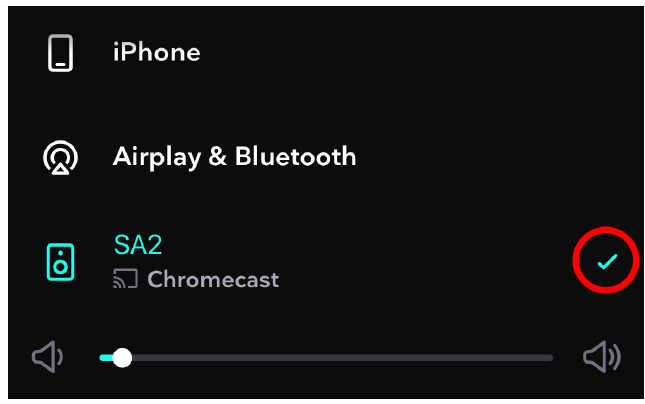

• Verbonden
  Uw apparaat is nu verbonden, zoals aangegeven door het vinkje rechts van de naam. (Dit voorbeeld is van Tidal. Het kan er anders uitzien, afhankelijk van de app die u gebruikt.)

• Het volume kan worden geregeld vanaf het apparaat of vanaf de afstandsbediening van de versterkers.

Auto Sense (APU - Auto Power Up)

In de stand-bymodus start de SA2 standaard automatisch op zodra u muziek begint af te spelen vanaf uw
bron. (let op, er is geen Auto sense op de Phono/Turntable-ingang).

Bluetooth maakt automatisch verbinding met reeds gekoppelde apparaten.

U kunt de Auto sense uitschakelen als u dat wilt. Houd de aan/uit-knop op de afstandsbediening 5 seconden ingedrukt.
Alle LED-indicatoren lichten 2 seconden op en de APU van de SA2 is nu uitgeschakeld. Wanneer de SA2 opnieuw wordt ingeschakeld
werkt hij weer normaal met de APU-functie.

Als u op geen enkel moment auto sense op de ingangen wilt, moet u de versterker altijd
handmatig uitschakelen met de afstandsbediening (en de aan/uit-knop 5 seconden ingedrukt houden).

Auto Standby (APD - Auto Power Down)

De SA2 gaat automatisch in stand-by na 15 minuten als er geen muziek wordt afgespeeld.
De time-out voor Bluetooth-verbindingsverlies met Bluetooth-apparaten is ook 15 minuten.

Bluetooth-apparaten ontkoppelen

Houd de koppelingsknop 5 seconden ingedrukt – het lampje knippert en ontkoppelt.

Specificaties

Inputs:

• Wi-Fi Streaming (DTS Play-Fi)
• 1 HDMI ARC (DAC geoptimaliseerd voor tv-audio)
• 1 x Optical digital (DAC geoptimaliseerd voor tv-audio)
• L/R analoge stereo-ingang (RCA)
• Turntable MM input
• Bluetooth functie met A2DP/SBC/AAC

Outputs:

• Pre out voor externe eindversterker/subwoofer
• 5V USB-uitgang (voor optionele USB naar RJ45 Ethernet-adapter)

Features:

• Bluetooth-functie met Qualcomm aptX HD Audio voor optimale BT-geluidskwaliteit
• 32-bit ESS Sable DAC volledig gebalanceerde modus
• Volledig gebalanceerd signaalpad van DAC naar luidsprekeraansluitingen
• Afzonderlijke voedingen voor analoog en digitaal (6 voedingen in totaal))
• Ondersteunt tot 24-bit/192kHz op optische ingangen
• Automatisch in-/uitschakelen op ingangen incl. Bluetooth, maar exclusief draaitafelingang
• Vergulde aansluitingen
• Elektronische bescherming tegen overbelasting en kortsluiting

Colors

Back

White

Firmware: Argon Audio SA2

FAQ: Argon Audio SA2
