Kaabo Mantis 8 Handleiding

Inleiding

VOORDAT U BEGINT
Het is belangrijk om alle instructies en veiligheidswaarschuwingen te lezen, te begrijpen en na te leven voordat u deze scooter oplaadt en gebruikt.
Inspecteer bij ontvangst en opening van uw doos de inhoud op tekenen van schade of losse schroeven door transport. Als er iets niet goed lijkt of aanvoelt, maak dan een paar foto's en neem onmiddellijk contact op met uw plaats van aankoop.
UW SCOOTER WORDT GELEVERD MET EEN BEPERKTE GARANTIE TEGEN FABRICAGE
DEFECTEN ZOALS VERDER BESCHREVEN IN DE ALGEMENE VOORWAARDEN VAN LEITMOTIF SERVICES LLC DIE KAN WORDEN INGEZIEN OP FLUIDFREERIDE.COM (DE "AV"). DEZE BEPERKTE GARANTIE IS ALLEEN BESCHIKBAAR VOOR DE OORSPRONKELIJKE KOPER EN BEPAALDE ACTIES OF NALATIGHEDEN KUNNEN DE BEPERKTE GARANTIE ONGELDIG MAKEN.
RAADPLEEG DE BEPERKTE GARANTIE IN DE AV. IN GEVAL VAN PROBLEMEN, MET UITZONDERING VAN DE BEPERKTE GARANTIE, ZIJN ER GEEN ANDERE GARANTIES,
HETZIJ EXPLICIET OF IMPLICIET, INCLUSIEF GARANTIES VAN GESCHIKTHEID VOOR EEN BEPAALD DOEL, EIGENDOM, VERKOOPBAARHEID OF NIET-INBREUK, EN ALLE ANDERE GARANTIES WORDEN UITDRUKKELIJK AFGEWEZEN.
Als u uw scooter bij een andere dealer dan fluidfreeride.com hebt gekocht, neem dan eerst contact met hen op met betrekking tot eventuele problemen. Als u nog steeds hulp nodig hebt of als u rechtstreeks bij fluidfreeride.com hebt gekocht, neem dan contact met ons op met al uw vragen of opmerkingen.
Zorg ervoor dat u alle lokale wetten, regels, verordeningen en voorschriften die van toepassing zijn op het rijden met scooters begrijpt en naleeft. Het rijden op een elektrische scooter brengt inherente risico's en gevaren met zich mee. Om het risico op vallen, letsel of het verwonden van anderen te minimaliseren, moet u begrijpen hoe u deze scooter veilig kunt bedienen en besturen. GEBRUIK ALTIJD EEN GOED OORDEEL, GEZOND VERSTAND EN BESCHERMENDE UITRUSTING.
LEITMOTIF SERVICES LLC (de exploitant van fluidfreeride.com), of een van haar retailpartners of gelieerde ondernemingen (gezamenlijk "Leitmotif Parties") is niet aansprakelijk voor financiële verliezen, lichamelijk letsel of overlijden, ongevallen, geschillen of andere claims met betrekking tot de aankoop of het gebruik van deze scooter. VOOR ZOVER MAXIMAAL TOEGESTAAN DOOR DE WET, (i) ZIJN GEEN ENKELE LEITMOTIF PARTIJEN AANSPRAKELIJK VOOR SPECIALE, EXEMPLARISCHE, PUNITIEVE, INDIRECTE, GEVOLGSCHADE OF INCIDENTELE SCHADE (INCLUSIEF VERLIES VAN GEBRUIK, INKOMSTEN, WINST, ZAKELIJKE KANS OF GOODWILL) VEROORZAAKT DOOR HET GEBRUIK OF MISBRUIK VAN ONZE PRODUCTEN. DE GEBRUIKER STEMT ERMEE IN DE VOLLEDIGE VERANTWOORDELIJKHEID VOOR AL DERGELIJKE RISICO'S TE AANVAARDEN EN LEITMOTIEF SERVICES PARTIJEN DAARVAN TE ONTHEFFEN; EN (ii) DE MAXIMALE AANSPRAKELIJKHEID VAN DE LEITMOTIF PARTIJEN VOOR SCHADE ZAL DE AANKOOPPRIJS DIE VOOR DE SCOOTER IS BETAALD NIET OVERSCHRIJDEN.

MANTIS 8 OVERZICHT

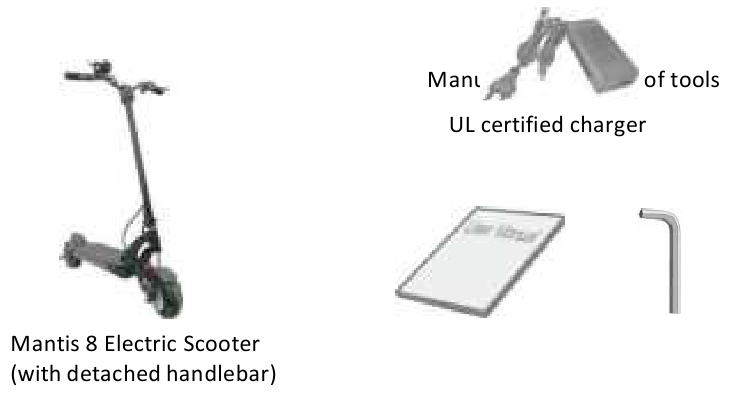

Wat zit er in de doos

Technische specificaties

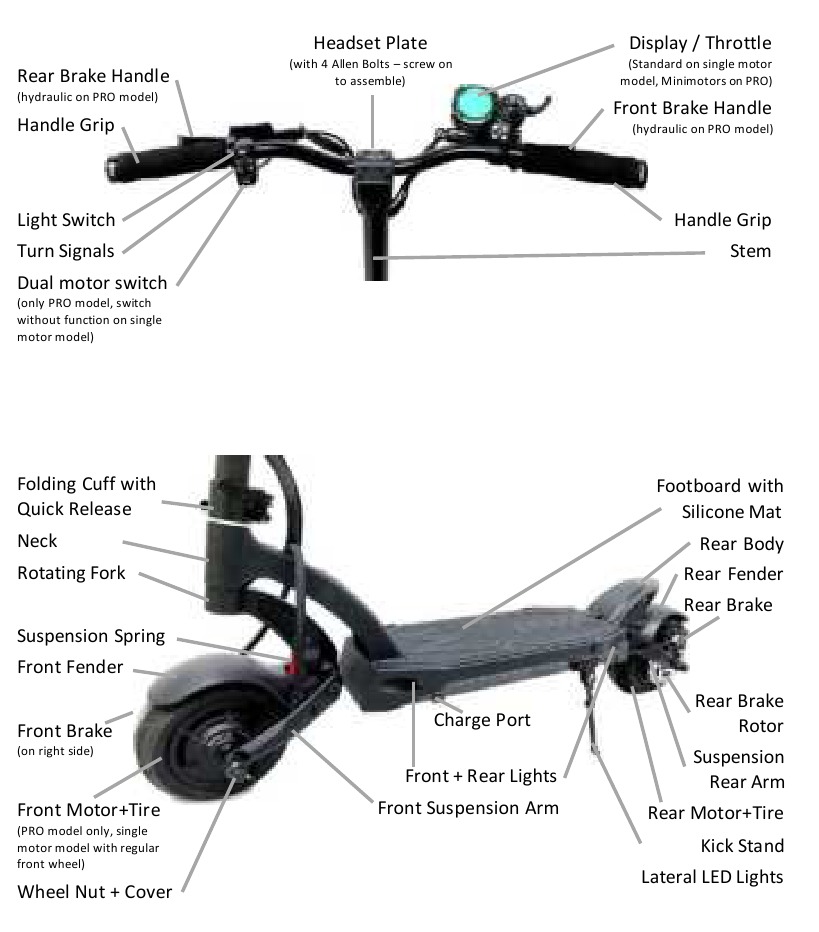

Belangrijkste onderdelen

OPLADEN EN ACCUVEILIGHEID

De Mantis 8 opladen

1. Schakel uw scooter uit
2. Zoek de oplaadpoort
3. Open de oplaadpoortafdekking
4. Sluit de oplader aan op de scooter. Let op de juiste oriëntatie – de oplaadstekker moet er moeiteloos in kunnen worden geschoven.
5. Sluit de oplader aan op het stopcontact

De LED op de oplader wordt rood tijdens het opladen en groen wanneer de scooter klaar is voor gebruik. Verwijder de oplader en dek de stekker af. De oplaadtijd met de meegeleverde 2A-oplader is ca. 7-9 uur voor de Mantis Single Motor-versie en 10-12 uur voor de Mantis PRO-versie.

Accuonderhoud

• We raden aan uw scooter na elk gebruik op te laden. Dit is niet vereist.
• Een lithium-ionaccu is een verbruiksartikel. Vervang deze door een nieuwe accu zodra de capaciteit onder de 50% van de oorspronkelijke capaciteit daalt. Neem contact op met uw plaats van aankoop voor een vervanging.
• Zorg ervoor dat de accu is opgeladen en dat de scooter is uitgeschakeld voordat u uw scooter langere tijd opbergt.
• Bewaar uw scooter op een droge en koele plaats. Bewaar hem niet voor langere tijd buitenshuis of in schuren buitenshuis, omdat extreme kou, hitte, zonlicht, regen of andere omgevingsomstandigheden de veilige werking kunnen beïnvloeden en de levensduur van de scooter kunnen verkorten.
• Laad uw accu minimaal elke 3 maanden op om te voorkomen dat deze volledig leeg raakt. Zodra de accu volledig leeg is door langzame ontlading tijdens opslag, moet deze mogelijk worden vervangen.
• Accu's presteren slecht bij lage temperaturen. Als de temperatuur bijvoorbeeld rond de 0°F (-18°C) ligt, wordt de accucapaciteit met 50% verminderd.
  De capaciteit wordt weer normaal wanneer de temperatuur stijgt.
• De levensduur van de accu en het bereik variëren afhankelijk van het gebruik, het klimaat, de omstandigheden, het gewicht van de bestuurder en/of de rijstijl, de juiste verzorging en het onderhoud.

Oplaadwaarschuwingen en accuveiligheidswaarschuwingen

• Wees voorzichtig bij het gebruik van stopcontacten om elektrische schokken te voorkomen.
• Laat de oplader niet langere tijd aangesloten (>24 uur).
• Laad uw scooter alleen op in een veilige, schone en droge omgeving. Houd de oplader en scooter uit de buurt van ontvlambare materialen, omdat deze heet kunnen worden.
• Gebruik alleen de originele accupacks en de originele oplader die bij uw elektrische scooter zijn geleverd. Neem contact op met uw plaats van aankoop als u een vervanging nodig hebt. Het gebruik van andere modellen of merken is mogelijk niet veilig en wordt niet aanbevolen.
• Raak geen enkel onderdeel van de USB-oplaadpennen aan en houd ze uit de buurt van metalen voorwerpen om kortsluiting te voorkomen, wat kan leiden tot schade aan de accu of lichamelijk letsel en de dood.
• Plaats de accu niet in direct contact met hitte of in de buurt van hoge temperaturen. Stel de accu niet bloot aan direct zonlicht. Laat de scooter niet achter in een auto waar de accu heet kan worden.
• Doorboor de accu niet met scherpe voorwerpen. Stel hem niet bloot aan stoten of kracht.
• Stop het opladen als de accu niet binnen de geschatte oplaadtijd kan worden opgeladen. Dit voorkomt dat de accu oververhit raakt, scheurt of ontbrandt.
• Laad de accu niet op bij temperaturen onder 32°F (0°C) of boven 104°F (40°C), omdat dit de prestaties kan belemmeren, kan leiden tot breken, oververhitting, scheuren of ontsteken en kan leiden tot persoonlijk letsel of schade aan eigendommen.
• Laad uw scooter niet op als de oplaadpoort op de scooter beschadigd of nat is. Laad niet op als er overmatige hitte, geur of lekkage uit de accu komt of als deze er op een of andere manier abnormaal uitziet.
• Als de accu lekt en u per ongeluk in contact komt met de vloeistof, spoel dan grondig met water en zoek medische hulp.
• Probeer nooit de accu te demonteren, te wijzigen of reparaties of onderhoud aan de accu uit te voeren. U loopt het risico de beschermende en veiligheidscomponenten te beschadigen die incidenten, persoonlijk letsel of schade aan eigendommen voorkomen. Alleen professionals!
• Een onjuiste behandeling of misbruik van de accu kan leiden tot slechtere prestaties, een kortere levensduur, scheuren, ontsteken of andere incidenten en kan het risico op ernstig persoonlijk letsel vergroten.
• Ontlaad de accu niet met een ander product dan de scooter waarmee hij wordt geleverd. Als u dit wel doet, kan dit leiden tot schade aan het andere product of de accu en een verkorte levensduur. De accu kan oververhit raken, scheuren of ontbranden en persoonlijk letsel of schade aan eigendommen veroorzaken.

INSTALLATIE, UITVOUWEN & OPVOUWEN

De Mantis 8 monteren

Open de doos voorzichtig en haal de scooter er met beide handen uit. Trek de stuurstang niet eruit, want deze zit via de kabelboom aan de rest vast. Let er ook op dat u de metalen plaat met het logo van Fluid niet kwijtraakt, die u nodig hebt om de stuurstang aan de scooter te schroeven.

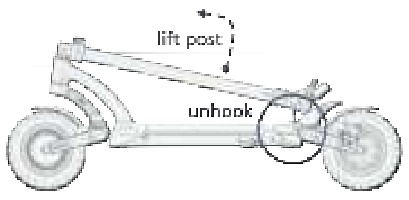

1. Plaats de scooter op de vloer en zet hem vast door de standaard uit te trekken
2. Til de handgreep omhoog in een verticale positie. Let op, want de stuurstang is nog niet aan de handgreep bevestigd maar alleen losjes verbonden via de kabelboom.

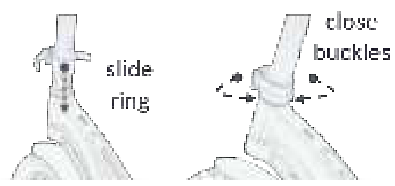

3. Schuif de borgring naar beneden. Dit voorkomt dat de handgreep uit zijn verticale positie beweegt. Sluit de twee snelsluitingen rond de borgring en zorg ervoor dat de gespen goed vastzitten. Mogelijk moet u de draaiknoppen tegenover de snelsluithendels verstellen om ervoor te zorgen dat ze goed vastzitten wanneer ze gesloten zijn. Controleer voor elke rit of de gespen goed om de borgring zijn vergrendeld en alleen met druk kunnen worden geopend.

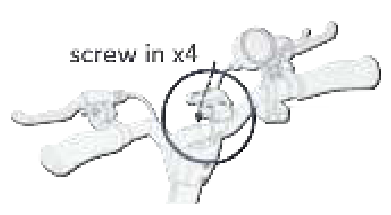

4. Plaats de stuurstang op de handgreep en schroef de metalen plaat (met het logo van Fluid) erop met de vier meegeleverde schroeven. Voor de meest comfortabele rijpositie raden we u aan om het stuur in de meest omhoogstaande positie te plaatsen wanneer u de schroeven aandraait.


Uw scooter opvouwen

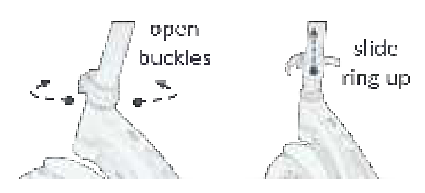

1. Maak de snelsluitingen los en schuif de borgmanchet omhoog. Mogelijk is het nodig om de snelsluiting op de draaiknoppen los te maken om de manchet omhoog te kunnen schuiven.

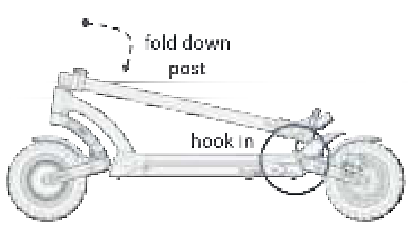

2. Vouw de stuurpen omlaag totdat deze het dek van de scooter raakt en bevestig hem aan de haak aan de achterkant van het board. Dit vergrendelt de handgreep in de opgevouwen positie en stelt u in staat om uw scooter met één hand te dragen terwijl hij is opgevouwen.


WERKING

Selectie rijmodus en verlichting

Aan de linkerkant van het stuur vind je een schakelpaneel met de volgende functies:
Koplamp : Druk om de LED-verlichting voor en achter, evenals de laterale LED-strips, in te schakelen.
Richtingaanwijzers: Gebruik om aan te geven dat je van richting wilt veranderen aan andere verkeersdeelnemers. De LED-verlichting voor en achter begint aan één kant te knipperen. Je moet ze na je bocht handmatig uitschakelen.
De DUAL-schakelaar schakelt tussen aandrijving met één of twee motoren (alleen dual-motorversie, knop heeft geen functie op de single-motorversie). Er is geen feedbacklampje om te weten welke modus is geselecteerd. Je zult de acceleratie van je scooter aanzienlijk sterker voelen in de dual-motormodus. Je kunt de rijmodus tijdens het rijden wijzigen. Haal je vinger van het gaspedaal om de wijzigingen van kracht te laten worden.

Display-instellingen – Mantis 8 Single Motor 18.2Ah

De Mantis-scooter is uitgerust met het volgende display:

Versnellingswissel. Om de versnelling te wijzigen (1=langzaam, 2=medium, 3=snel), terwijl de scooter is ingeschakeld, druk je op de POWER-knop om de versnellingsinstellingsmodus te openen. Druk op MODE om tussen de versnellingen te schakelen. Om terug te keren naar de bedieningsmodus, druk je op POWER of wacht je 2 seconden.

1. Snelheidsmeter. Toont de snelheid waarmee je reist.
2. Batterij-indicator. Laad je scooter regelmatig op; laat de batterij niet leeglopen. Laad als grove richtlijn op bij of onder 2 streepjes.
3. Power Button. Om de scooter in of uit te schakelen, houd je de knop 2 seconden ingedrukt.
4. Gaspedaal. Trek om te versnellen. Hoe sterker je trekt, hoe sneller hij accelereert. De scooter wordt geleverd in de instelling "Non-Zero Start" (Kick-And-Go staat AAN), d.w.z. het gaspedaal werkt alleen als de scooter al in beweging is.
5. Mode Button. Druk op om verschillende weergaveopties te selecteren:

MODE	OPMERKING
TIME	Tijd sinds het inschakelen van de scooter.
TRIP	Afgelegde afstand sinds het inschakelen van de scooter.
ODO	Totale afgelegde afstand.
VOL	Huidige batterijspanning.
CH2:00	Oplaadmodus. Tijd (2 uur) dat de scooter AAN blijft (overschrijft automatisch uitschakelen), zodat je de USB-poort van het scherm kunt gebruiken om bijvoorbeeld je telefoon op te laden.

Gedetailleerde P-settings modus. Om toegang te krijgen tot P-settings om verschillende geavanceerde wijzigingen aan te brengen, houd je POWER [3] en MODE [5] tegelijkertijd 2 seconden ingedrukt.
Blader door de P-settings met behulp van de MODE-knop. Om een P-setting te selecteren om wijzigingen aan te brengen, druk je op de POWER-knop. Wijzig de waarde (omhoog of omlaag) met behulp van de MODE (Omhoog) en POWER (Omlaag) knoppen. Om terug te keren naar het P-settings menu nadat je een waarde hebt gewijzigd, wacht je 2 seconden. Om terug te keren naar de bedieningsmodus, wacht je nog 2 seconden. Alleen

Cruisecontrol. Met cruisecontrol kun je automatisch je rijsnelheid behouden zonder het gaspedaal ingedrukt te hoeven houden. Om de cruisecontrol te activeren, activeer je deze eerst in de P-settings [P6].
Houd tijdens het rijden het gaspedaal een paar seconden stil totdat de cruisecontrol wordt ingeschakeld en de scooter met een constante snelheid rijdt zonder dat de bestuurder het gaspedaal ingedrukt houdt. Wanneer je de remmen activeert, wordt de cruisecontrol geannuleerd.

Rijd in een positie waarin je direct bij de rem kunt om de cruisecontrol indien nodig te annuleren.

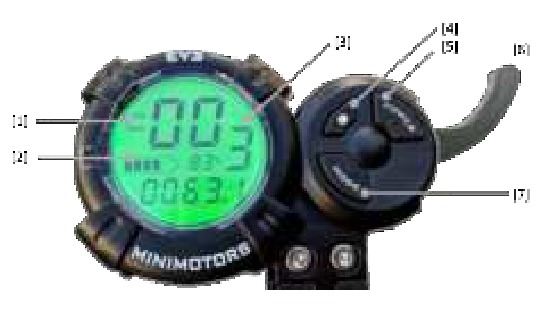

Display-instellingen – Mantis 8 PRO Dual Motor 24.5Ah

De Mantis PRO-scooter is uitgerust met het volgende LCD-display:

1. Snelheidsmeter. Toont de snelheid waarmee je reist.
2. Batterij-indicator. Laad je scooter regelmatig op; laat de batterij niet leeglopen. Laad als grove richtlijn op bij of onder 2 streepjes.
3. Versnelling. Toont de geselecteerde versnelling.
4. Versnellingsselector. Druk op om de versnelling in te stellen (1=langzaam, 2=medium, 3=snel).
5. Power Button. Om de scooter in of uit te schakelen, houd je de knop 2 seconden ingedrukt.
6. Gaspedaal. Trek om te versnellen. Hoe sterker je trekt, hoe sneller hij accelereert. De scooter wordt geleverd in de instelling "Non-Zero Start" (Kick-And-Go staat AAN), d.w.z. het gaspedaal werkt alleen als de scooter al in beweging is.
7. Mode Button. Druk op om verschillende weergaveopties te selecteren:

Gedetailleerde P-settings modus. Om toegang te krijgen tot P-settings om verschillende geavanceerde wijzigingen aan te brengen, houd je MODE [7] 2-3 seconden ingedrukt.
Blader door de P-settings met behulp van de MODE-knop [7]. Om een P-setting te wijzigen, druk je op de GEAR-knop [4]. Om terug te keren naar de bedieningsmodus, wacht je een paar seconden.

Cruisecontrol. Met cruisecontrol kun je automatisch je rijsnelheid behouden zonder het gaspedaal ingedrukt te hoeven houden. Om de cruisecontrol te activeren, activeer je deze eerst in de P-settings [P6].
Houd tijdens het rijden het gaspedaal 3-5 seconden stil totdat de cruisecontrol wordt ingeschakeld en de scooter met een constante snelheid rijdt zonder dat de bestuurder het gaspedaal ingedrukt houdt. Wanneer je de remmen activeert, wordt de cruisecontrol geannuleerd.

Rijd in een positie waarin je direct bij de rem kunt om de cruisecontrol indien nodig te annuleren.

Rijden

Voordat je je scooter gebruikt, moet je deze visueel inspecteren op tekenen van schade of losse onderdelen of schroeven. Elke scooter wordt afzonderlijk getest voordat deze vanuit de fabriek wordt verzonden, maar we erkennen dat deze ver heeft gereisd en in zeldzame gevallen tijdens het transport beschadigd kan raken. Als iets niet goed aanvoelt of er niet goed uitziet, neem dan contact op met je verkooppunt.
Trek ook aan de remhendels en zorg ervoor dat er voldoende spanning op de remmen staat VOOR je eerste en volgende rit.

• Zorg ervoor dat je voldoende baan voor je hebt. Gebruik de scooter niet binnenshuis.
• Plaats beide handen op het stuur.
• Stap met één voet op de scooter, schop er lichtjes mee met je andere voet om hem licht in beweging te brengen.
• Stap met je tweede voet op het board, houd stevig vast en trek aan het gaspedaal. Bereid je voor op sterke acceleratie en begin langzaam.

Remmen

De Mantis heeft dubbele mechanische schijfremmen voor en achter. Gebruik bij het remmen eerst de achterrem om te vertragen (de linker remhendel op het stuur) voordat je de voorrem (de rechter hendel) gebruikt om volledig tot stilstand te komen.
Wees voorzichtig bij het remmen als je met hogere snelheden reist, omdat de remmen gevoelig zijn. Dit geldt vooral voor de voorrem, omdat je het risico loopt over het stuur te vallen als je zwaartepunt te hoog is tijdens het hard remmen met alleen de voorrem.
De Mantis is ook uitgerust met aanpasbaar elektrisch/regeneratief remmen (zie display-instellingen om te configureren). Indien ingeschakeld, gebruikt deze functie de elektromotoren om te remmen zodra de controller registreert dat er aan een remhendel wordt getrokken. Het display geeft een klein uitroepteken weer zodra aan de remmen wordt getrokken.

Zelfs bij lage instellingen kan elektrisch remmen erg abrupt zijn bij hogere snelheden. De functie wordt geactiveerd wanneer je slechts licht aan de hendel trekt.
Bereid je hierop voor door achterover te leunen bij het inschakelen van de remmen.

BATTERIJSPANNING EN LAADSTATUS

We raden aan om je display zo in te stellen dat de huidige batterijspanning wordt weergegeven met behulp van de MODE (modus) knop (vertaald). De live uitlezing van de batterijspanning zal je begrip van de batterijconditie en laadstatus aanzienlijk verbeteren in vergelijking met alleen kijken naar de batterijbalken of het percentage, die slechts een ruwe vertaling van de batterijspanning zijn. Je zult zien dat de spanning tijdens je rit daalt (wanneer je versnelt) en stijgt (wanneer je stationair draait).
Na verloop van tijd leer je hoe je je spanningsweergave moet interpreteren om de juiste conclusies te trekken over de status van de batterijlading.
Wanneer je batterij volledig is opgeladen met de bijbehorende 54,6V oplader, geeft het display 54,6V weer (+/- 0,5V vanwege onnauwkeurigheden in de meting). De controller schakelt uit bij 38V.
Als je batterij rond de 43V is, is je lading bijna op. Als je veel belasting op de motor legt (bijv. bergopwaarts versnellen), kan de spanning snel naar het uitschakelpunt van de controller bewegen. We raden aan om, wanneer de batterij bijna leeg is, het display in de gaten te houden om te zien hoe de spanning naar beneden fluctueert wanneer je veel stroom verbruikt.
Let op het volgende wanneer je een lage lading nadert:
Het display van de Mantis 8 PRO Dual Motor begint te knipperen. Als je het uitschakelpunt van de controller bereikt, wordt je Mantis 8 PRO uitgeschakeld en moet je de oplader aansluiten om hem weer in te schakelen.
Het display van de Mantis 8 Single Motor zal niet knipperen, maar je zult een aanzienlijke vermindering van het vermogen en de responsiviteit voelen, aangezien de controllers de vermogensafgifte beginnen te beperken om een uitschakeling te voorkomen. Uiteindelijk zie je het batterijsymbool knipperen in het display en kan de E06 foutcode verschijnen die een lage spanning aangeeft.
Wanneer je spanning laag is en je nog niet op je bestemming bent, doe het dan rustig aan met accelereren en snelheid om de resterende lading te maximaliseren.

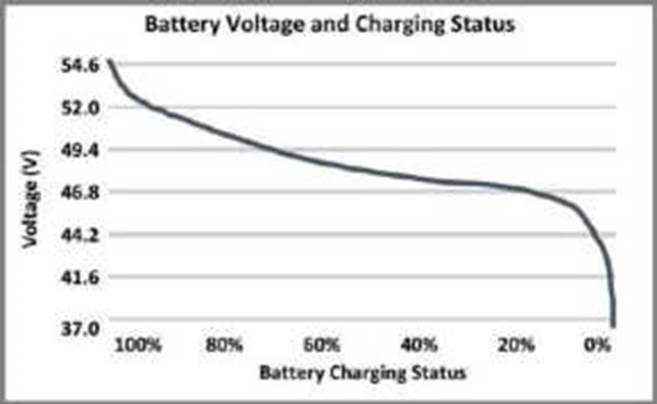

De relatie tussen lading en spanningsuitlezing is NIET lineair:

Deze curve verschuift naar beneden naarmate je meer vermogen gebruikt. Bijvoorbeeld, een agressieve rijstijl zal je spanningsuitlezing verminderen bij dezelfde batterijladingstatus. Merk op dat een agressieve rijstijl ook het bereik zal verminderen (de afstand die je kunt afleggen bij een bepaalde laadstatus).
Als je het liever simpel houdt, kun je altijd de batterijladingindicator gebruiken om je lading te controleren. Houd er rekening mee dat de eerste 30% van de weergegeven capaciteit veel langzamer wordt verbruikt dan de laatste 30%.

SCOOTERONDERHOUD & TRANSPORT

• Voer nooit onderhoud uit aan dit product terwijl het apparaat is ingeschakeld of aan het opladen is. Schakel altijd uit voordat je onderhoud uitvoert.Tenzij anders vermeld of geïnstrueerd, probeer niet zelf reparaties uit te voeren of de scooter aan te passen, maar neem contact op met je verkooppunt of ga naar een professionele reparatiefaciliteit. Je begrijpt en stemt ermee in dat alle reparaties, aanpassingen of onderhoud die je uitvoert of laat uitvoeren, uitsluitend voor jouw risico zijn.
• Reinig vlekken op de carrosserie van je scooter met een vochtige doek. Gebruik geen alcohol, benzine, kerosine of andere corrosieve en vluchtige chemicaliën. Niet wassen met hogedrukreinigers. Zorg ervoor dat de scooter is uitgeschakeld en losgekoppeld tijdens het reinigen en zorg ervoor dat er geen vocht in de oplaadpoort komt.
• Houd er bij het vervoeren van je scooter rekening mee dat deze lithium-ionbatterijen bevat die als een gevaarlijke stof worden beschouwd.
• Wees altijd voorzichtig en volg de toepasselijke regels en voorschriften bij het vervoeren van je scooter. Het is zeer waarschijnlijk dat je je scooter inclusief batterij niet mee mag nemen in een vliegtuig.

Mechanische schijfrem – Mantis 8 Single Motor 18.2Ah

Trek aan de remhendel en zorg ervoor dat er voldoende spanning op de schijfrem staat voordat je gaat rijden. Controleer regelmatig of de remmen goed werken.
Als er geen spanning op de rem staat (de rem moet volledig aangrijpen wanneer deze ongeveer halverwege naar het stuur wordt getrokken), kun je deze een beetje strakker zetten met de vatversteller (Barrel Adjuster).

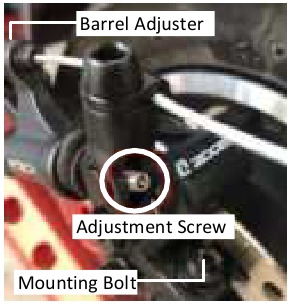

Om de afstand tussen de remblokken verder aan te passen, gebruik je de stelschroef (Adjustment Screw) aan de zijkant van de remklauw.

Als je schijfrem sleept, kun je de remklauw over de rotor centreren.
Zorg er eerst voor dat dit niet wordt veroorzaakt door een gebogen rotor. Zet je scooter op een stoel zodat de wielen vrij kunnen draaien. Plaats een lichtbron achter de rotor zodat je gemakkelijk kunt zien of de rotor is gebogen of dat deze kan worden verholpen door de remblokken iets uit te lijnen.
Controleer de rotor ook op speling en draai de bouten indien nodig vast.
De positie van de remklauw kan als volgt worden aangepast:

1. Draai de twee omhoog gerichte montagebouten (Mounting Bolts) los totdat de remklauw vrij zijwaarts kan bewegen.
2. Trek aan de remhendel om de remklauw over de rotor te centreren.
3. Draai de twee bouten weer vastzonder veel kracht terwijl de remhendel stevig wordt vastgehouden,
4. Laat de remhendel los, draai aan het wiel om te zien of het gelukt is.
5. Als het goed werkt, ga dan naar stap 7.
6. Als de rem nog steeds sleept, draai dan 1 bout tegelijk los (slechts een kwart tot een halve slag na stap 4) en pas de remklauw handmatig aan zodat de rem niet meer sleept.
7. Draai de schroeven helemaal vast (6 Nm kracht) om de klus te klaren.

Hydraulische schijfrem – Mantis 8 PRO Dual Motor 24.5Ah

Trek aan de remhendel en zorg ervoor dat er voldoende spanning op de schijfrem staat voordat je gaat rijden. Controleer regelmatig de integriteit van hydraulische systemen (geen olielekkage) om ervoor te zorgen dat de remmen goed werken.
Als er onvoldoende spanning is bij het aantrekken van de remhendel (de hendel moet volledig aangrijpen wanneer deze ongeveer halverwege naar het stuur wordt getrokken), of als de remmen na verloop van tijd spanning verliezen, controleer dan op lekkages. Het is zeer waarschijnlijk dat luchtbellen in de hydraulische slang moeten worden verwijderd. Dit kan eenvoudig thuis worden gedaan met een navulset die door je verkooppunt wordt geleverd.
Als de schijfrem sleept, kun je de remklauw over de schijfrotor centreren door dezelfde stappen te volgen als voor het Mantis 17.5Ah model.

WEES VOORZICHTIG MET JE VINGERS BIJ HET WERKEN NAAST DE BEWEGENDE ROTOR!
Een plaatselijke fietsenwinkel of je verkooppunt kan je verder helpen indien nodig.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

• Draag altijd een helm en beschermende veiligheidsuitrusting.

• Draag gesloten schoenen zonder hakken en zorg ervoor dat je veters zijn gestrikt.

• Rijd niet met meer dan één rijder of overschrijd de gewichtslimiet van 120 kg/265 lbs op een andere manier.

• Gebruik je scooter alleen in overeenstemming met het beoogde doel.

• Je moet alle lokale verkeersregels en -voorschriften volgen.

• Houd de scooter uit de buurt van kinderen. Het is geen speelgoed. Alleen 16+ rijders.

• Controleer je scooter voor elke rit op losse onderdelen of schroeven, lekke banden, tekenen van schade of overmatige slijtage. Stop de werking onmiddellijk en neem contact op met je verkooppunt als iets niet goed aanvoelt of er niet goed uitziet.

• Begin langzaam te rijden om vertrouwd te raken met het gedrag van je scooter. Start in de eerste versnelling en probeer langzaam de remmen uit. Vertraag altijd bij het rijden over hobbels of op ruwe of natte wegomstandigheden.

• Gebruik je elektrische scooter niet in zware regen, op oppervlakken die bedekt zijn met meer dan ½ inch water. Dompel de scooter niet onder in vloeistof en laat geen vloeistof in de buurt van de batterij of elektrische componenten komen.

• Leen je scooter niet uit aan iemand die niet bekend is met de bediening ervan. Zorg ervoor dat nieuwe rijders bekend zijn met de instructies en waarschuwingen in deze handleiding en de juiste veiligheidsuitrusting dragen.

• Eenmaal in de openbare ruimte ben je onderworpen aan de risico's waarmee alle verkeersdeelnemers worden geconfronteerd, net als wanneer je op een fiets rijdt.
  • Andere verkeersdeelnemers houden zich mogelijk niet aan de verkeersregels of rijden onzorgvuldig.
  • Hoe sneller je met je scooter rijdt, hoe langer het duurt om te stoppen.
  • De scooter kan slippen op gladde oppervlakken, wat kan leiden tot letsel bij de bestuurder. Besteed extra aandacht aan het oversteken van treinsporen en wanneer het nat is.
  • Wees altijd voorzichtig, pas je snelheid aan de weg-/verkeersomstandigheden aan en houd afstand van andere verkeersdeelnemers.

• Let op voetgangers. Gebruik je scooter niet op een manier die voetgangers kan schaden. Vertraag wanneer je ze passeert om ongelukken te voorkomen.

VEILIGHEIDSCONTROLELIJST

Algemeen

• Je scooter moet stabiel aanvoelen zonder veel speling of wiebelen.
• Als iets niet goed aanvoelt of er niet goed uitziet, neem dan contact op met je verkooppunt.

Wielen

• Controleer de hoofdmoeren van de wielen op stevigheid na je eerste 80 kilometer rijden. Draai ze indien nodig weer vast.

Gashendel

• Controleer voor het rijden of de gashendel stevig op het stuur zit en terugkeert naar zijn oorspronkelijke positie wanneer deze wordt losgelaten.

Voor- en achtervering

• Zorg ervoor dat de montagebouten en -moeren zijn vastgedraaid.
• Controleer na een val, grote impact, enz. het veersysteem op schade en vervang ze indien nodig.

Remmen

• Controleer de remmen regelmatig en voordat je de scooter voor het eerst gebruikt op de juiste spanning en effectiviteit.
• Als de remmen niet effectief zijn, bekijk dan de remafstellingshandleiding in het onderhoudsgedeelte.
• Controleer de slijtage van de remblokken en vervang ze indien nodig.

Opvouwmechanisme en stuurpen

• Controleer de stuurpen op speling. Wanneer de stuurpen correct is opgevouwen en vastgezet met de kraag en de twee snelspanners, moet er minimale beweging zijn.
• Intensief gebruik kan leiden tot slijtage van de onderdelen en kan na verloop van tijd vervanging vereisen.

Draag altijd beschermende kleding zoals een helm, handschoenen, knie- en elleboogbeschermers tijdens het gebruik.
