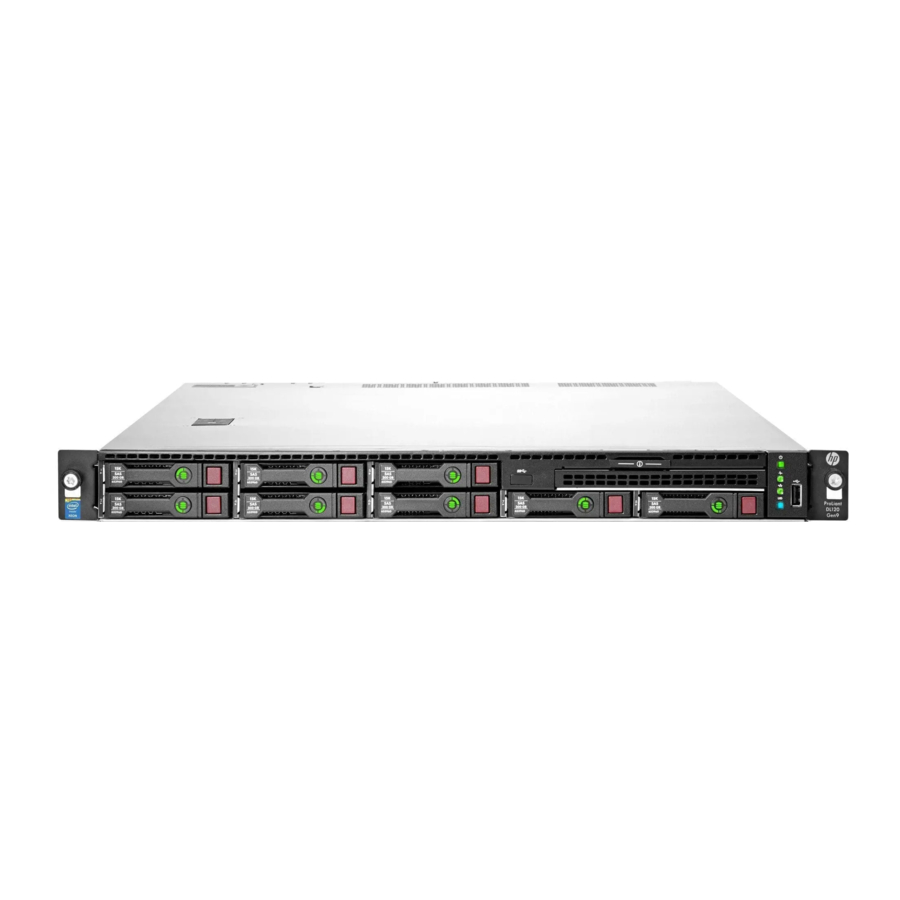

HP ProLiant DL120 Gen 9 Servicehandleiding
Inleiding
Doel: Dit document is bedoeld voor gebruik door recyclingbedrijven of verwerkingsfaciliteiten aan het einde van de levensduur. Het bevat de basisinstructies voor de demontage van HP producten om onderdelen en materialen te verwijderen die een selectieve behandeling vereisen, zoals gedefinieerd in EU-richtlijn 2002/96/EC, Afgedankte elektrische en elektronische apparatuur (WEEE).
Items die een selectieve behandeling vereisen
De onderstaande items zijn geclassificeerd als items die een selectieve behandeling vereisen.
Vul, indien van toepassing, de hoeveelheid items in het product die een selectieve behandeling vereisen in de rechterkolom in.
| Itemomschrijving | Opmerkingen | Aantal items inbegrepen in het product |
| Gedrukte schakelingen (PCB) of gedrukte schakelgroepen (PCA) | Met een oppervlakte groter dan 10 cm² | 6 |
| Batterijen | Alle typen, waaronder standaard alkaline- en lithiumknoopcelbatterijen | 2 |
| Componenten die kwik bevatten | Bijvoorbeeld kwik in lampen, schermachtergrondverlichting, scannerlampen, schakelaars, batterijen | 0 |
| Liquid Crystal Displays (LCD) met een oppervlakte groter dan 100 cm² | Inclusief achtergrondverlichte schermen met gasontladingslampen | 0 |
| Kathodestraalbuizen (CRT) | 0 | |
| Condensatoren (PCB/PCT-houdend) | 0 | |
| Elektrolytische condensatoren met een diameter of hoogte van meer dan 2,5 cm | Afhankelijk van het model van de voeding | 1 |
| Externe elektrische kabels en snoeren | 0 | |
| Gasontladingslampen | 0 | |
| Kunststoffen die gebromeerde vlamvertragers bevatten met een gewicht van > 25 gram (exclusief PCB's of PCA's die al als een afzonderlijk item hierboven zijn vermeld) | 0 | |
| Componenten en onderdelen die toner en inkt bevatten, inclusief vloeistoffen, halfvloeistoffen (gel/pasta) en toner | Inclusief de cartridges, printkoppen, buizen, ontluchtingskamers en servicestations. | 0 |
| Componenten en afval die asbest bevatten | 0 | |
| Componenten, onderdelen en materialen die vuurvaste keramische vezels bevatten | 0 | |
| Componenten, onderdelen en materialen die radioactieve stoffen bevatten | 0 |
Benodigde gereedschappen
Geef een lijst van het type en de grootte van het gereedschap dat doorgaans wordt gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd.
| Gereedschapsomschrijving | Gereedschapsgrootte (indien van toepassing) |
| Trox-schroevendraaier | T15 |
| Trox-schroevendraaier | T10 |
| Platte schroevendraaier | Medium |
| Philps-schroevendraaier | #2 |
Productdemontageproces
Geef een lijst van de basisstappen die doorgaans moeten worden gevolgd om componenten en materialen te verwijderen die een selectieve behandeling vereisen:

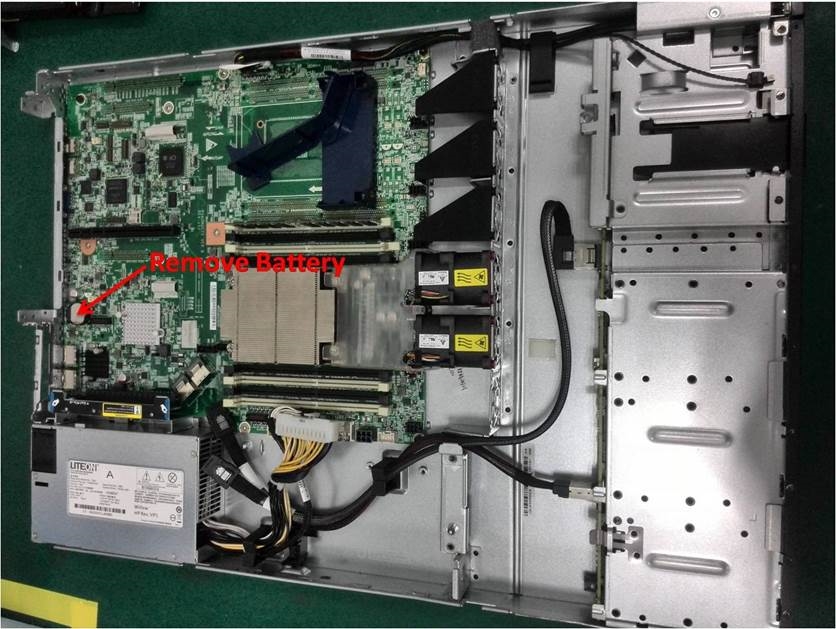

- Systeembatterij - Verwijder de bovenklep en zoek de batterij op het moederbord. Verwijder met een middelgrote platte schroevendraaier de batterij en voer deze op de juiste manier af.
- Condensatoren=>2,5CM - Verwijder de voeding uit het systeem. Verwijder met een #2 Philips-schroevendraaier de schroeven waarmee de bovenklep is bevestigd, zoek vervolgens de condensatoren en wrik ze los van de PCB met een middelgrote platte schroevendraaier en voer ze op de juiste manier af.

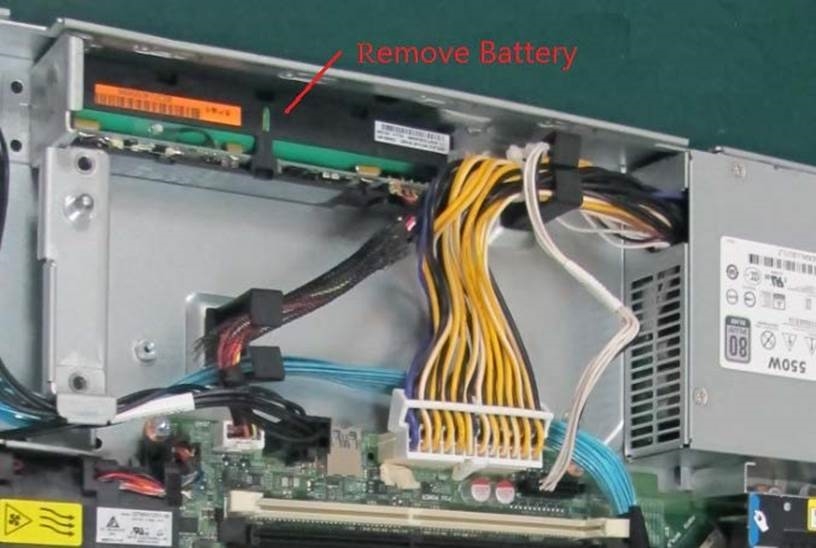

- BBWC-batterij - Verwijder met een middelgrote platte schroevendraaier de BBWC-batterij en voer deze op de juiste manier af.
Optionele afbeelding. Als het demontageproces complex is, voeg dan een grafische illustratie toe om de items in het product te identificeren die een selectieve behandeling vereisen (met beschrijvingen en pijlen die de locaties aangeven).
Bijlage 1 –Locatie systeembatterij
Bijlage 2- Locatie van BBWC-batterij

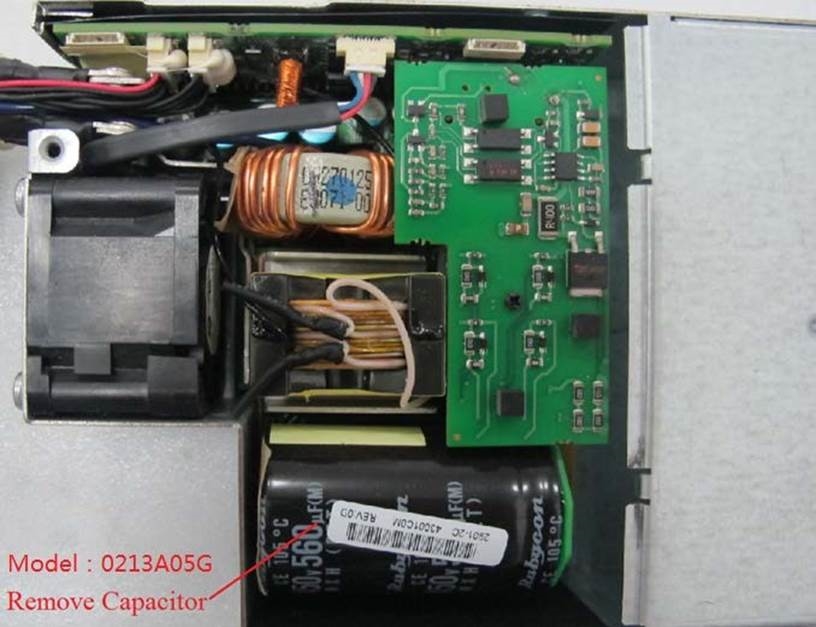

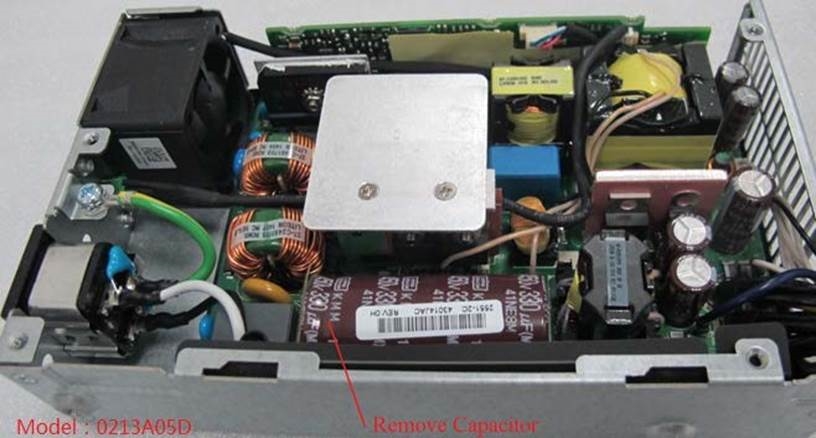

Bijlage 3-4 - Locatie condensator per modelnummer van voeding
Bijlage 1
Bijlage 2
Bijlage 3
Bijlage 4
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download HP ProLiant DL120 Gen 9 Servicehandleiding
