argon audio TT Handleiding

Inbegrepen items

LET OP: Controleer voordat u de TT-platenspeler instelt grondig of u de volgende items in de doos aantreft:

1. Platenspeler/plint
2. Adapter met EU-stekker
3. Contragewicht
4. Draaiplateau met aandrijfriem
5. Subplateau
6. 45 RPM-adapter
7. Platenspelermat
8. Snelstartgids
9. Patroonuitlijningsprotractor
10. RCA-naar-RCA-kabel (met aardingskabel)

We raden u aan de originele doos en het verpakkingsmateriaal te bewaren voor toekomstig transport.

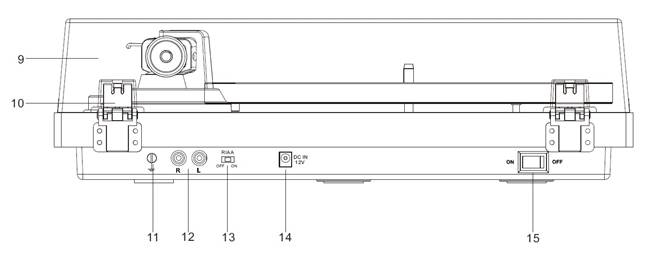

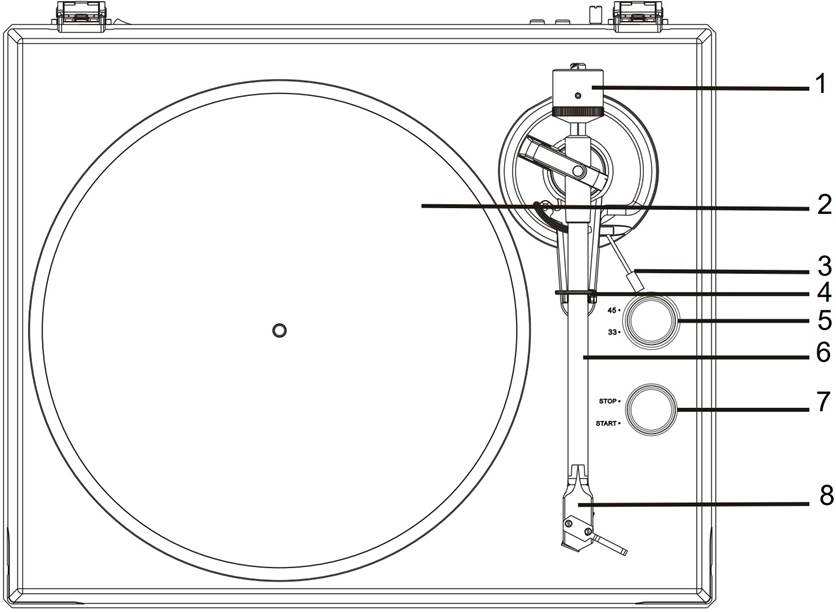

Componenten, functies en aansluitingen

1. Contragewicht
2. Platenspelerplateau Subplateau eronder
3. Toonarmhefboom
4. Toonarmsteun
5. 33/45-selector
6. Toonarm
7. Stop/Start-knop
8. Element

9. Deksel
10. Deksel scharnier
11. Aardingsaansluiting
12. PHONO- en Line-out-aansluitingen
13. RIAA AAN/UIT-schakelaar
14. AC-DC-stroomaansluiting
15. Tuimelschakelaar voor stroom

Deze platenspeler wordt geleverd met een in de fabriek gemonteerd en afgesteld element.

Het deksel installeren

Plaats de Lid voorzichtig over de scharnierpennen.

Installatie van platenspelerplateau en riem

1. Plaats het subplateau in de platenspeleras in het midden van de platenspeler
2. Lussen de aandrijfriem om het subplateau en de motorpoelie.

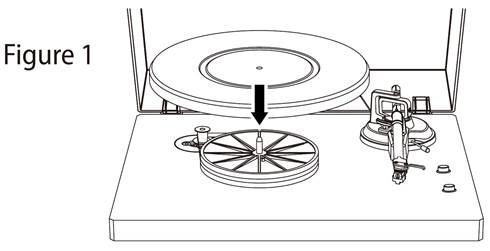

3. Plaats het hoofdplateau voorzichtig op het subplateau (afbeelding 1).

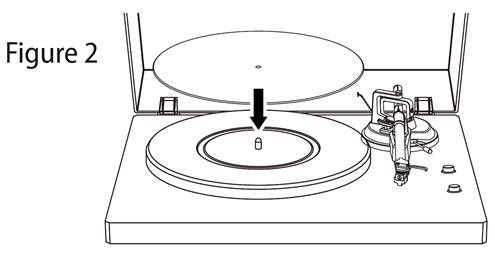

4. Plaats de slipmat boven op het plateau (afbeelding 2).

5. Sluit de voedingsadapter aan op de platenspeler en zet de platenspeler aan.
6. Zet de Motor Start/Stop-schakelaar in de Start-stand om te zien of de plateaumotor draait. Als het plateau niet draait, probeer dan de bovenstaande stappen opnieuw.

Aanpassing van de naalddrukkracht van het element

Het meegeleverde Contragewicht is geschikt voor elementen met een gewicht tussen 3,0-6,0 g.

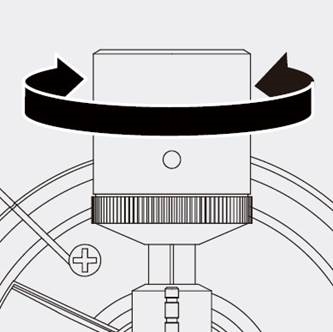

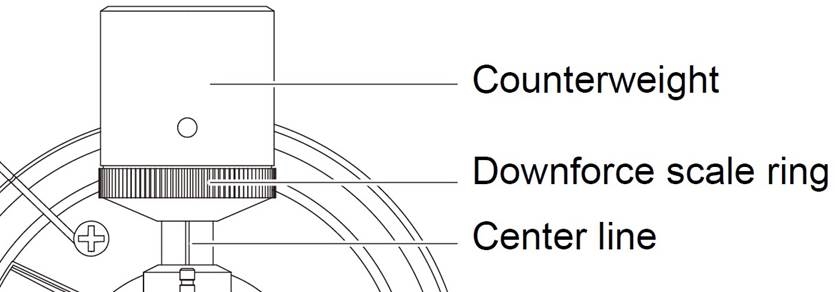

1. Duw en draai het contragewicht voorzichtig op de achterkant van de toonarm (met de schaal naar de voorkant van de platenspeler gericht).
2. Verwijder de beschermkap van het element.
3. Laat de toonarmlift zakken en plaats het element in de ruimte tussen de toonarmsteun en het plateau.

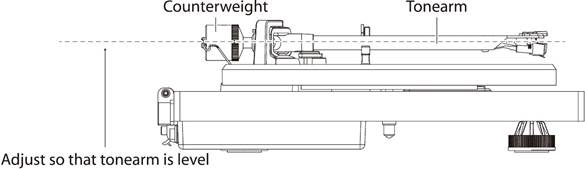

4. Draai voorzichtig aan het Contragewicht totdat de toonarm in evenwicht is. De toonarm moet terugkeren naar de evenwichtspositie als deze omhoog of omlaag wordt bewogen. Deze aanpassing moet zorgvuldig worden uitgevoerd.

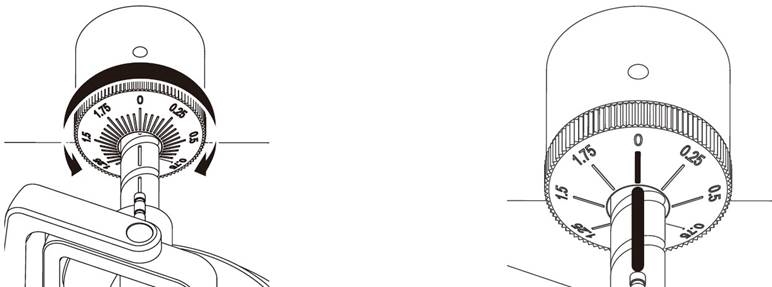

5. Zodra de toonarm correct in evenwicht is, zet u deze terug in de steun. Houd het Contragewicht vast zonder het te bewegen en draai voorzichtig aan de Naalddrukkrachtschaal totdat de nul in lijn is met de zwarte lijn op de achterkant van de Toonarm. Controleer of de arm nog steeds in evenwicht is.

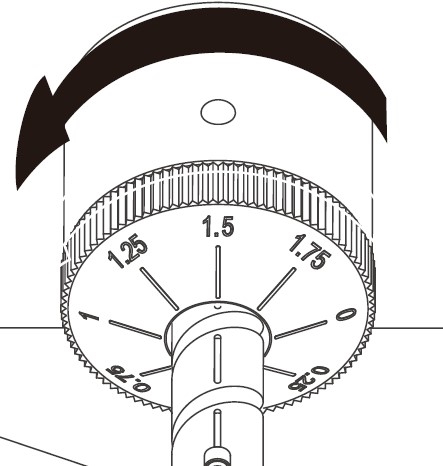

6. Draai het contragewicht tegen de klok in (van voren gezien) om de naalddrukkracht aan te passen volgens de aanbevelingen van de elementfabrikant. Een streepje op de schaal staat voor 0,05 g naalddrukkracht.


LET OP: De aanbevolen naalddrukkracht voor het in de fabriek gemonteerde element is 3,0 g of hoger

Aansluiting op versterker/luidsprekers

Deze platenspeler maakt gebruik van een moving magnetic-element en heeft een ingebouwde RIAA-versterker. Als u een aparte phono-ingang of phono-versterker gebruikt, zet u de RIAA AAN/UIT-schakelaar op UIT.

Hoofdstroomaansluiting

De voedingsadapter bevindt zich in het schuimverpakkingsmateriaal. Pak de voedingsadapter uit en steek het kleine uiteinde in de DC-stroomaansluiting aan de achterkant van de platenspeler. Steek de voedingsadapter in uw stopcontact.

Werking

1. Sluit de meegeleverde voedingsadapter aan op het apparaat en druk de tuimelschakelaar in de AAN-stand.
2. Verwijder de naaldbeschermer van het element.
3. Plaats de slipmat op het plateau en plaats een plaat op de slipmat. Als u 45 RPM-platen gebruikt, plaatst u de 45 RPM-adapter op de middenas voordat u de plaat op het plateau plaatst.
4. Stel de 33/45 RPM-selector in op het type plaat.
5. Draai de Start/Stop-knop naar de Start-stand om het plateau te laten draaien.
6. Ontgrendel de armclip en zet de Lift Lever in de up-stand.
7. Plaats de toonarm boven de gewenste positie (groef) op de plaat.
8. Laat de toonarm voorzichtig op de plaat zakken door de Toonarmhefboom te laten zakken.
9. Wanneer u klaar bent met het afspelen van de plaat, tilt u de toonarm op, zet u deze terug in de armclip en draait u de Start/Stop-knop naar de Stop.

Onderhoud en reiniging

Uw platenspeler vereist weinig tot geen regelmatig onderhoud. Verwijder stof met een licht vochtige antistatische doek. Gebruik nooit een droge doek, dit creëert statische elektriciteit en trekt meer stof aan.

Het wordt aanbevolen om de stylusbeschermer te installeren voordat u gaat schoonmaken of onderhouden om schade te voorkomen. Als de platenspeler langere tijd niet wordt gebruikt, moet de aandrijfriem worden verwijderd om ongelijke rek te voorkomen.

Koppel de platenspeler altijd los van de stroomvoorziening als voorzorgsmaatregel voor onderhoud!

Element vervangen

LET OP: Hoewel het mogelijk is om het element te vervangen, wordt dit niet aanbevolen. De platenspeler wordt geleverd met een standaard element en het gebruik van andere elementen kan leiden tot een onjuiste werking.

LET OP: Als u niet bekend of op uw gemak bent met het voltooien van deze procedure, raden we u aan een professional/uw verkooppunt te raadplegen om de installatie uit te voeren.

1. Plaats voor vervanging de stylusbeschermer terug op de stylus om schade aan de stylus tijdens het vervangingsproces te voorkomen.
2. Verwijder voorzichtig de draadkabels van het originele element.
3. Draai de twee schroeven op de headshell los waarmee het element is bevestigd en verwijder vervolgens het originele element.
4. Monteer het nieuwe element op de headshell en draai het lichtjes vast. Draai de schroeven op dit moment niet volledig vast.
5. Sluit de draadkabels aan op de terminals van het nieuwe element.
   De kleurcodes van de draadkabels zijn als volgt:
   Wit Links kanaal positief (L+)
   Zwart Links kanaal negatief (L–)
   Rood Rechts kanaal positief (R+)
   Zwart Rechts kanaal negatief (R-)
6. Pas de positie van het element aan om er zeker van te zijn dat het precies is uitgelijnd op de headshell, zodat de stylus de groeven perfect parallel volgt.
   Om dit te bereiken, plaatst u de meegeleverde papieren elementuitlijningsprotractor over de platenspeleras, tilt u de toonarm voorzichtig op en plaatst u de punt van de stylus op de punten die respectievelijk met 130 mm en 250 mm zijn gemarkeerd. Verfijn de positie van het element op de headshell totdat het element perfect parallel loopt met de referentielijnen op beide punten.
7. Draai de schroeven volledig vast zodra de perfecte uitlijning is bereikt.

Tips & Tricks

We streven ernaar ervoor te zorgen dat u het volledige potentieel van uw platenspeler ervaart. Daarom hebben we een artikel samengesteld met waardevolle Tips & Tricks om u te helpen optimale prestaties met uw platenspeler te bereiken.

Technische specificaties

Element specificaties
