QFX RETRO-39 Handleiding

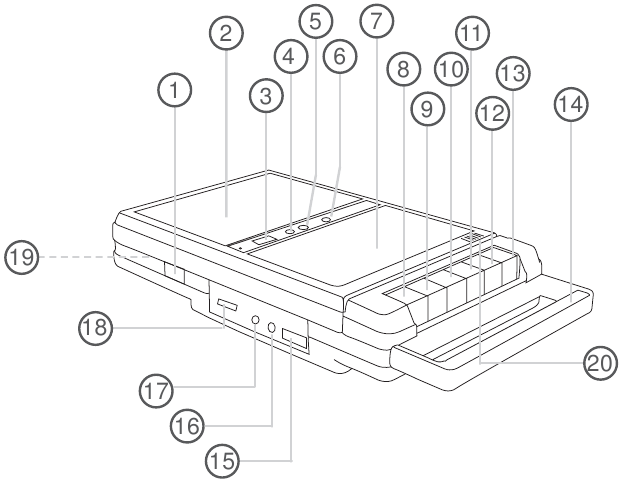

Overzicht

1. Aangesloten DC-aansluiting
2. Luidspreker (SP-opname)
3. USB-poort
4. FWD-toets (voor USB)
5. REW-toets (voor USB)
6. Play/Pause-toets (voor USB)
7. Cassettedeck
8. Opnametoets
9. Afspeeltoets
10. Terugspoeltoets
11. Snel vooruitspoelen
12. Stop/Uitwerptoets
13. Pauzetoets
14. Zijhandgreep
15. Volumeregelaar
16. Lijnuitgang
17. Lijningang
18. USB/Lijnin/Tape/Uit
19. Batterijcompartiment
20. Ingebouwde microfoon

Koppel de recorder los door de stekker uit het stopcontact te trekken wanneer deze niet in gebruik is.

Werking op batterijen

De recorder werkt op 4 x 1,5V DC-batterijen. Als de machine voornamelijk op batterijen wordt gebruikt, bieden mangaan-alkalinebatterijen meestal een langere batterijduur.
Schuif het deksel van het batterijcompartiment en plaats de vier batterijen over het lint, waarbij u de polariteitsmarkeringen in het compartiment in acht neemt.
ONJUISTE PLAATSING KAN HET CIRCUIT BESCHADIGEN

Verwijder zwakke of lege batterijen onmiddellijk
Als de recorder lange tijd niet wordt gebruikt, verwijder dan de batterijen en bewaar ze op een koele, droge plaats.

Correct onderhoud van uw recorder en cassettes

• Houd de recorder in schone staat zoals beschreven onder Onderhoud.
• Stel de machine niet bloot aan vochtige omstandigheden of extreem hoge temperaturen, zoals die in een auto op een zonnige dag kunnen worden bereikt.
• Houd de machine en cassettes uit de buurt van sterke magnetische velden, zoals in de buurt van grote transformatoren, elektromotoren, televisieontvangers en luidsprekers.
• Spoel uw cassettes na gebruik altijd naar één kant.
• Maak geen overmatig gebruik van de spoel- en terugspoeltoetsen bij het zoeken naar een bepaald item op een cassette. Dit kan "slaap" of richels in de lagen van de tape veroorzaken, waardoor vastlopen of activeren van de audiostop wordt veroorzaakt.
• Raak de koppen niet aan met metalen of scherpe voorwerpen.

Cassettes plaatsen en verwijderen

Druk de Stop/Eject-toets volledig in om het deksel van het cassettecompartiment te openen. Controleer voor het plaatsen van een cassette de tapespanning en zorg ervoor dat eventuele speling wordt opgenomen. Dit kan worden gedaan door een potlood in een van de naafgaten te steken en te draaien om de speling op te nemen. Deze eenvoudige handeling voorkomt het morsen van de tape en het gooien van lussen, die beide de tape fysiek kunnen beschadigen en opnames kunnen bederven.
Plaats de cassette in de geleider op het deksel van het cassettecompartiment met de blootgestelde tape naar de voorkant van de machine gericht. Zorg ervoor dat de cassette stevig in de geleiders op het deksel van het cassettecompartiment zit. Sluit het deksel. De cassette is nu klaar voor gebruik.
Om cassettes te verwijderen, drukt u de Stop/Eject-toets volledig in. Probeer geen cassettes te verwijderen zonder eerst een functie uit te schakelen met behulp van de Stop-toets.
Probeer geen cassettes te plaatsen wanneer het mechanisme is ingeschakeld.
Een groene overspanningsbeveiliging bevindt zich aan de onderkant van het stroomcompartiment via de ruimte aan de achterkant van de plank.

Plaats de microfoon ongeveer 30 cm van de geluidsbron. De recorder beschikt over een Automatic Level Control (ALC) om alle opnames op een optimaal niveau te houden. De volumeregelaar werkt alleen tijdens het afspelen en hoeft daarom niet te worden aangepast.
Omdat de in uw machine ingebouwde microfoon zich in de buurt van mechanische bewegende delen bevindt, kan deze ruis van deze opvangen als de recorder op een grotere afstand dan 30 cm van de geluidsbron wordt bediend.

Opnemen met behulp van een lijningang

Sluit een microfoon met lage impedantie aan op de Line-in jack.
Voor maximale signaal-ruisverhouding plaatst u de externe Line-in jack zo dicht mogelijk bij de audiobron. Het plaatsen van een jackplug in de Line-in jack-microfoonaansluiting verbreekt automatisch de verbinding met de ingebouwde microfoon.

Automatische stop

De recorder is voorzien van een mechanische automatische stop die automatisch de afspeel- of opnamefuncties uitschakelt aan het einde van een cassette.
Dit werkt niet in de snel vooruitspoelen- of terugspoelmodus.
Als een cassette de automatische stop activeert voordat het einde van de tape is bereikt, is de tape mogelijk te strak opgewonden of heeft hij gewonden richels, waardoor er te veel wrijving ontstaat. Dit kan normaal worden gecorrigeerd door de cassette met de voorkant naar beneden op een vlakke ondergrond te tikken en vervolgens de tape van begin tot eind in uw machine te spoelen.

Snel vooruit- en terugspoelen

Met de Snel vooruitspoelen-toets en de Terugspoelen-toets kan een bepaald gedeelte van de tape snel worden gelokaliseerd. De functie van beide toetsen wordt geannuleerd door de Stop-toets te gebruiken.
Gebruik altijd de Stop-toets om de tape te stoppen. Een poging om van spoelen naar afspelen te gaan, kan de tape beschadigen en kan schade aan het mechanisme veroorzaken. Laat de machine de tape niet in beide richtingen spoelen, aangezien de automatische stop niet werkt wanneer de tape het einde bereikt; het mechanisme kan beschadigd raken als het lange tijd op deze manier wordt achtergelaten.
Gebruik altijd de Stop-toets zodra de cassette tot het einde is opgespoeld.

Opnames beschermen

Normaal gesproken wordt alles wat op de tape is opgenomen automatisch gewist wanneer een nieuwe opname wordt gemaakt.
U kunt uw opnames beschermen tegen onbedoeld wissen door de wisvergrendelingstabs aan de achterkant van de cassette te verwijderen. Wanneer de cassette met de opgenomen kant naar boven wordt gehouden, is de beschermende tab te vinden aan de linkerkant van de achterkant van de cassette.
Alle vooraf opgenomen cassettes zijn op deze manier beschermd om onbedoeld wissen van de commerciële opname te voorkomen.
"Beschermde" cassettes kunnen opnieuw worden opgenomen door eenvoudigweg een stuk plakband over het gat te plakken waar de tape is verwijderd. Dit vervangt de tab en uw machine kan vervolgens in de opnamemodus worden gezet.
Een "beschermde" cassette voorkomt dat de Opname-toets wordt ingedrukt. Als u op enig moment probeert op te nemen en deze toets niet inschakelt, forceer het mechanisme dan niet, anders raakt het beschadigd. Controleer of er een cassette is geplaatst en of de wisvergrendelingstab niet is verwijderd.

Onderhoud

Uw recorder vereist geen routinematig onderhoud en u mag onder geen enkele omstandigheid proberen onderdelen van de machine te smeren.
Bepaalde delen van de machine die rechtstreeks in contact komen met de tape, vereisen echter periodieke reiniging om een blijvend goede prestatie te garanderen.
De tapekoppen (wissen en opnemen/afspelen) kunnen worden gereinigd met een wattenstaafje dat is bevochtigd met een druppel isopropylalcohol of een speciale tapekopreiniger.
De aandrukrol en de capstan-as kunnen op een vergelijkbare manier worden gereinigd.
Om goed toegang te krijgen tot deze onderdelen, verwijdert u de cassette uit het compartiment en laat u het deksel omhoog. Door op de Afspeel-toets te drukken, wordt het mechanisme ingeschakeld en worden alle onderdelen in beeld gebracht.
Het is gemakkelijker om het gehele oppervlak van de aandrukrol te reinigen als de stroombron is aangesloten (batterijen of netstroom), zodat de rol en de capstan-as draaien.
Het wordt aanbevolen om een speciale Cassettekopreinigingscassette te gebruiken na het handmatig reinigen van de Opname/Afspeel-kop om de glans te herstellen en de oppervlaktelaag te verwijderen.

Het niet schoonhouden van de tapekoppen leidt tot gedempte weergave, slechte opnames en onvolledig wissen.
Het niet schoonhouden van de aandrukrol en de capstan-as kan ertoe leiden dat de tape verstrikt raakt en uit de cassette loopt.
Raak de tapekop niet aan met metalen of scherpe voorwerpen.

Specificaties

Voeding: AC (-) 90V -240V, DC 6V 4 batterijen UM-2 C-celtype
Luidspreker: 3" 8ohm
Uitgang: 850 mW max

Cassettegedeelte:
Tape: Standaardcassettetape (lengtes C-90 of minder)
Tapesnelheid: 1-7/8 inch/sec. (4,7 cm/sec)
Frequentiebereik: 200-6.300 Hz
Wissysteem: DC Wissen
Opname-bias systeem: DC Bias
