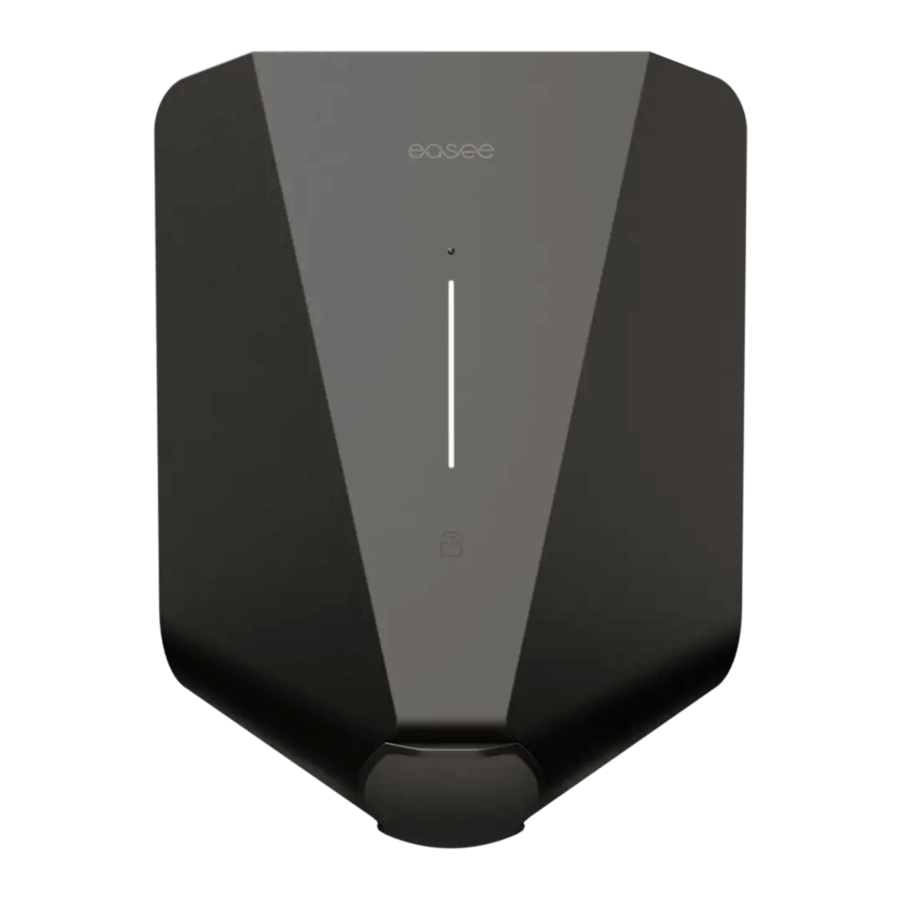

easee Charge Lite handleiding
Hoe laad ik op?
Lees de belangrijke productinformatiegids in de productverpakking of op easee.com/manuals voordat u het product gebruikt.
Voor de bediening van het product met behulp van de app-functies is een mobiel apparaat met Bluetooth-ondersteuning vereist.
Zorg ervoor dat aan de volgende vereisten is voldaan voordat u de laadrobot gebruikt:
- Het product en de elektrische aansluiting ervan zijn geïnstalleerd door een erkende elektricien volgens de installatiehandleiding.
- De lader is correct geconfigureerd.
- De software is up-to-date (zie de Laadrobotinterface).
- Als u toegangscontrole hebt ingesteld, ontgrendel deze dan met behulp van een geregistreerde RFID-tag (zie de Functies) of schakel deze uit via de Easee-app of de lokale interface.
- Controleer de laadkabel en de connector op beschadigingen en onzuiverheden, zoals vreemde voorwerpen en binnengedrongen water, voordat u gaat laden.
- Sluit de laadkabel aan op de laadrobot en uw elektrische auto. Het laadproces start en past zich automatisch aan de elektrische auto en de beschikbare energie aan, op elk moment volgens de configuratie.
Als de auto niet begint met laden, controleer dan of het laden is geactiveerd in uw auto en of de connectoren goed zijn aangesloten. Als het laden nog steeds niet start, controleer dan wat de oorzaak zou kunnen zijn in het gedeelte Laadrobotinterface.
Slim laden
Sommige operators bieden slim laden aan, wat het laden uitstelt tot een geschikt moment, vaak gekoppeld aan de elektriciteitsprijs of vergelijkbare mechanismen. Wanneer slim laden actief is, brandt de LED-strip blauw, het laden start pas als aan de criteria van de operators voor het laden is voldaan. Neem contact op met uw operator voor meer informatie en om te achterhalen of zij deze service aanbieden.
OPMERKINGEN
- Typeaanduiding: Easee AC Charger Platform CB-A3-2.
- De bedrijfstemperatuur van de lader is -30°C tot +40°C.
Apps en interfaces
Easee-app
De Easee-app geeft volledige controle en status over uw lader. Het is bedoeld voor dagelijks gebruik van uw Easee-producten, via de Easee Cloud.
Om de app te downloaden, scant u de QR-code of gaat u naar:
Lokale interface
De lokale interface is bedoeld voor lokale bediening van de lader wanneer er geen internet beschikbaar is.
Lees meer over de lokale interface op: easee.com/support/localinterface
Easee-portaal
De Easee-portaal is een hulpmiddel dat is bedoeld voor het beheer van een of meerdere Easee-locaties. De portaal is voornamelijk bedoeld voor site-eigenaren, installateurs, beheerders, serviceproviders en mensen die meerdere producten en sites vanuit één interface moeten beheren.
Ga naar easee.support voor meer informatie over onze interfaces.
Functies
- Touch-knop: De touch-knop wordt gebruikt om de lokale interface te activeren. De lokale interface is bedoeld voor lokale bediening van de lader wanneer er geen internet beschikbaar is. Lees meer over de lokale interface op: easee.com/support/localinterface
- Lichtstrip: De lichtstrip communiceert te allen tijde de status van de laadrobot. (Zie Laadrobotinterface).
- RFID-gebied: De geïntegreerde RFID-lezer maakt toegangscontrole van de laadrobot en identificatie van verschillende gebruikers mogelijk. U kunt het gebruiken om de lader te ontgrendelen met een Easee-sleutel. Bekijk onze knowledge base op easee.support voor meer informatie over het toevoegen en beheren van uw Easee-sleutels.
- Type 2-aansluiting: De Type 2-aansluiting is volledig universeel en stelt u in staat om elk type elektrische voertuig op te laden met behulp van de juiste laadkabel. Verder is het mogelijk om de laadkabel permanent te vergrendelen, zodat u zich geen zorgen hoeft te maken dat deze wordt gestolen.
OPMERKING: Adapters mogen niet worden gebruikt op de lader of de laadkabel. De laadkabel moet aan elk uiteinde geschikte aansluitingen hebben.
Laadrobotinterface
| Lichtbeschrijving | Status |
| Wit – constant licht, alleen aan de onderkant LED's – hoofdeenheid / 1 LED – secundaire eenheden | Stand-by |
| Wit – constant licht | Auto aangesloten |
| Wit – pulserend licht | Laden bezig |
| Blauw – constant licht | Slim laden ingeschakeld (auto aangesloten) |
| Blauw – pulserend licht | Slim laden bezig |
| Bij het opstarten gaan de LED's één voor één aan. Wanneer de lader wordt bijgewerkt, knipperen een of meer LED's groen terwijl dit bezig is. | Software bijwerken (bijwerken kan tot 30 minuten duren)
|
| Wit – knipperend licht | Wachten op authenticatie door een RFID-tag. Houd de RFID-tag tegen het RFID-gebied van de laadrobot om te authenticeren en het laden te starten. |
| Wit – snel knipperend licht | RFID-tag ontvangen (wachten op sleutelverificatie) |
| Rood – knipperend licht, met waarschuwingsgeluiden |  Kritieke fout! Schakel de stroom uit en verwijder de laadkabel van de laadrobot. De stroom kan indien nodig weer worden ingeschakeld. Het knipperende rode licht blijft branden, maar het waarschuwingsgeluid stopt wanneer de laadkabel is losgekoppeld. De lader is geblokkeerd voor verder gebruik, kan niet worden gereset en moet worden vervangen. Neem contact op met de klantenservice. |
| Rood – knipperend licht | Kritieke fout! De lader is geblokkeerd voor verder gebruik, kan niet worden gereset en moet worden vervangen. Neem contact op met de klantenservice. |
| Rood – constant licht | Algemene fout. Koppel de laadkabel los en sluit deze opnieuw aan op de laadrobot. Als het rode licht aanhoudt, controleer dan de Easee-app of onze knowledge base[1] voor meer informatie. |
| Rood – constant licht, met waarschuwingsgeluiden | Draden zijn verkeerd aangesloten. Raadpleeg een erkende elektricien. |
| Rood – pulserend licht | De laadrobot heeft een abnormale temperatuur gemeten en is in de veilige modus gegaan. Ga naar onze knowledge base[2] voor meer informatie. |
| Rood – constant licht, met waarschuwingsgeluiden | Draden zijn verkeerd aangesloten. Raadpleeg een erkende elektricien. |
| Rood – pulserend licht | De laadrobot heeft een abnormale temperatuur gemeten en is in de veilige modus gegaan. Ga naar onze knowledge base 1 voor meer informatie. |
| Geel – knipperend licht, alleen aan de onderkant | De laadrobot wacht om te worden geconfigureerd. Raadpleeg een erkende elektricien. |
1De openbare knowledge base van Easee is te vinden op easee.support.
Onderhoud
Algemeen onderhoud
- Zorg ervoor dat de lader geen tekenen van mechanische schade vertoont.
- Inspecteer de Type 2-aansluiting visueel op slijtage met regelmatige tussenpozen volgens de lokale voorschriften. Als de pinnen verkleurd of beschadigd zijn, neem dan contact op met uw erkende elektricien.
- Het vergrendelingsmechanisme mag niet worden aangeraakt.
- Bewaar de laadkabel niet op of in de buurt van de grond.
Reiniging
Het product hoeft niet te worden schoongemaakt om goed te functioneren. Niettemin is het mogelijk om het product schoon te maken om cosmetische redenen.
- Gebruik een vochtige doek en een algemene huishoudreiniger. Vermijd het gebruik van sterke chemicaliën die olie of alcohol bevatten, omdat dit het plastic zal verkleuren.
- Gebruik geen stromend water of hogedrukwaterstralen.
Onderhoudbare onderdelen
Dit zijn de componenten van de Charge Lite-lader die kunnen worden vervangen:
- Chargeberry (als een complete eenheid)*
- Voorste afdekking contactdooskap
- Voorste afdekking
*Geen onderdelen of componenten in de Chargeberry zijn vervangbaar. De Chargeberry is alleen als complete eenheid vervangbaar.
Reparatie
Als uw lader moet worden gerepareerd, neem dan contact op met uw Easee-leverancier. Open de Chargeberry niet en demonteer deze niet op een andere manier.
Retourzendingen en klachten
Neem contact op met uw distributeur of Easee Customer Support met betrekking tot de retourzending en klacht van uw product.
Klantenondersteuning
Download de nieuwste handleidingen, vind antwoorden op veelgestelde vragen en nuttige documenten en video's voor uw product op easee.support.
Contactgegevens
Easee ASA
Grenseveien 19
4313 Sandnes, Noorwegen
Org. nr: 920 292 046
U kunt aanvullende contactgegevens voor uw land vinden op easee.com
