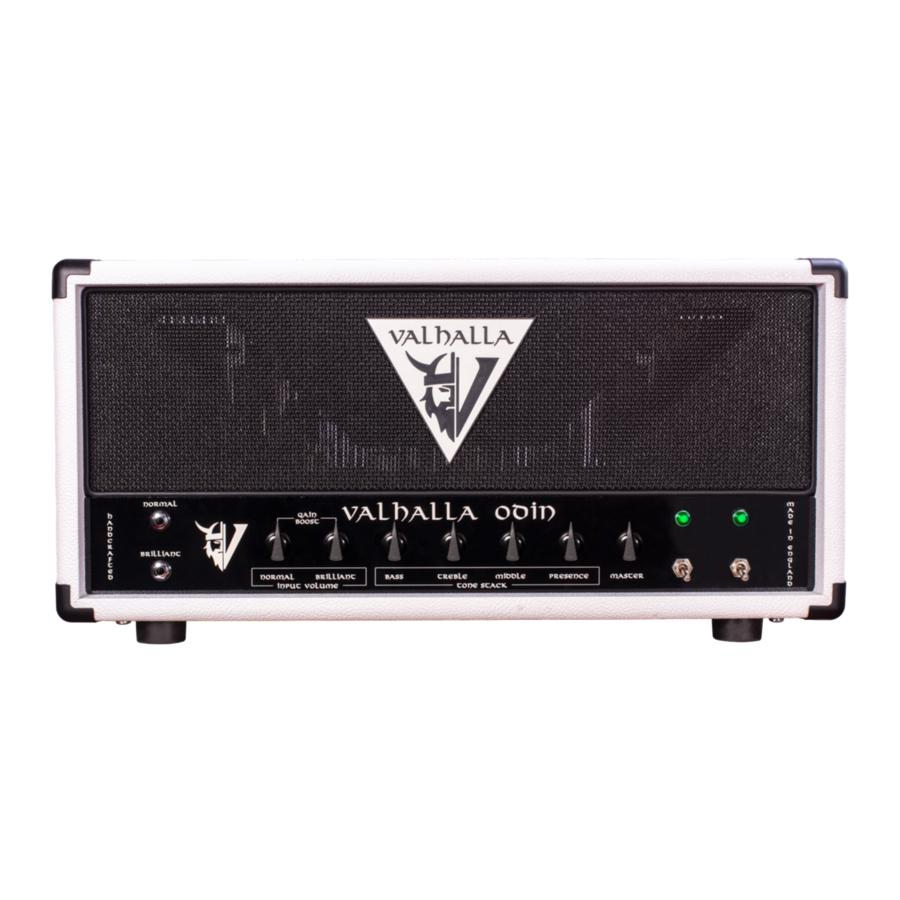

Valhalla ODIN Handleiding
Inhoud
THOR SPECIFICATIES
- VOEDINGSSPanningen: (VAC) 100v, 115v, 230v, 240v
- STROOMVERBRUIK: 780 Watt
- NETZEKERING:
00/115vac-T10A
230/240vac – T5A - HT-ZEKERING: F3A
- LUIDSPREKERUITGANG: 4Ω, 8Ω, 16Ω,
- VOORVERSTERKER BUISEN: 4x Ecc83, 1x Ecc81
- EINDVERMOGENS BUISEN: 4x KT88
VEILIGHEIDSINSTRUCTIES
- Lees alle veiligheids- en bedieningsinstructies zorgvuldig door voordat u uw Valhalla-versterker inschakelt.
- Alle veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
- Volg alle waarschuwingen in de bedieningshandleiding en op de achterkant van uw versterker.
- Uw Valhalla-versterker moet altijd worden gevoed door een geaarde stekker met drie pinnen die is aangesloten op een stopcontact met een geaarde aardaansluiting. Breek nooit de aardpin op een voedingskabel af.
- Schakel uw Valhalla-versterker niet in zonder de juiste luidspreker / belasting (4Ω, 8Ω, 16Ω) aangesloten.
- Zorg ervoor dat alle gebruikte luidsprekers of uitbreidingskasten correct zijn afgestemd op de impedantie die op de versterker is geselecteerd.
- Het wordt aanbevolen dat alle audiokabels, met uitzondering van de luidsprekerkabel, die worden gebruikt om verbinding te maken met uw versterker van een hoogwaardig afgeschermd type zijn. Gebruik altijd een niet-afgeschermde luidsprekerkabel om luidsprekerkasten aan te sluiten.
- De ventilatiegaten van uw versterker mogen nooit worden afgedekt en moeten zo worden geplaatst dat er geen storing is met de venWlaWon. Zorg er altijd voor dat de lucht vrij rond de versterker kan bewegen.
- U mag nooit zelf proberen de versterker te repareren. Er kunnen dodelijke spanningen aanwezig zijn in de versterker, zelfs als er geen stroomvoorziening is aangesloten. Alle onderhoudswerkzaamheden MOETEN worden uitgevoerd door een gekwalificeerde technicus.
- Probeer NOOIT de zekeringen te omzeilen of zekeringen met een onjuiste waarde te plaatsen.
- Probeer niet het versterkerchassis uit de headshell te verwijderen. Er zijn niet-onderhoudbare hoogspanningsonderdelen.
- Gebruik de versterker nooit in vochtige of natte omstandigheden.
- Er mogen GEEN objecten die vloeistoffen bevatten op of nabij de apparatuur worden geplaatst, inclusief versterkers, pedalen/pedalenborden, luidsprekerkasten, enz.

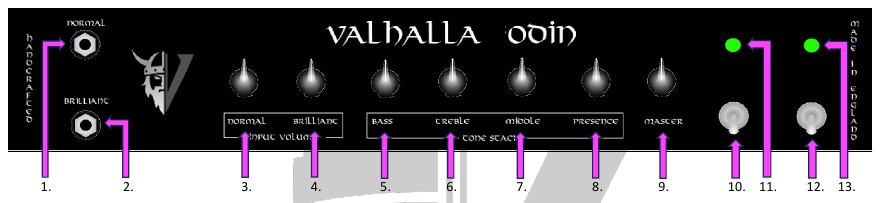

BEDIENINGSELEMENTEN OP HET VOORPANEEL
- NORMAL INPUT - ¼" Jack-ingang van uw gitaar
- BRILLANT INPUT - ¼" Jack-ingang van uw gitaar
- NORMAL INPUT VOLUME – Regelt het normale volumeniveau
- BRILLANT INPUT VOLUME – Regelt het briljante volumeniveau
- BASS - Past de lage frequentie toon aan
- TREBLE - Past de hoge frequentie toon aan
- MIDDLE - Past de middenfrequentie toon aan
- PRESENCE - Past de balans aan tussen de midden- en hoge tonen, waardoor de hogere frequenties worden versterkt
- MASTER - Regelt het algehele uitgangsniveau van de versterker
- STANDBY - Verbindt / Verbreekt H.T. (Hoogspanning) naar de buizen. Om ze de juiste werktemperatuur te laten bereiken voordat u gaat spelen, zet u altijd de MAINS-schakelaar 2 minuten aan voordat u de Standby inschakelt.
- STANDBY INDICATOR LIGHT - Brandt wanneer de versterker uit de stand-by stand wordt gehaald en klaar is voor gebruik.
- MAINS SWITCH - AAN / UIT-schakelaar voor de netspanning
- MAINS INDICATOR LIGHT - Brandt wanneer de netstroom is ingeschakeld om de versterker van stroom te voorzien.

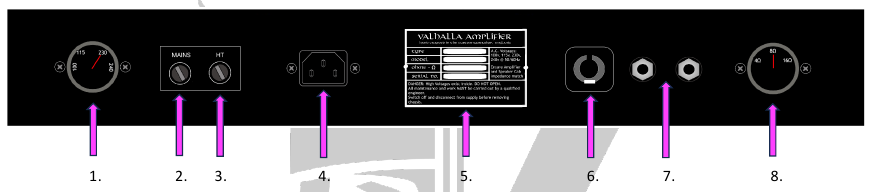

BEDIENINGSELEMENTEN OP HET ACHTERPANEEL
- VOLTAGE SELECTOR - Zorg ervoor dat de versterker is ingesteld op de netspanning van het land waarin hij wordt gebruikt.
- MAINS FUSE - Gebruik alleen de juiste zekeringen, zoals gespecificeerd in de producthandleiding. Zorg ervoor dat de zekeringen van het CE- of UL-goedgekeurde 20x5mm T-type (tijdvertragend) zijn.
- HT FUSE - Beschermt de DC-voeding naar de buizen. Laat de versterker testen door een gekwalificeerde technicus als deze zekering herhaaldelijk doorbrandt.
- MAINS IEC PLUG – Sluit de netvoedingskabel van de versterker aan op uw stroombron.
- SERIAL PLATE - Bevat belangrijke informatie over serienummer, model, Hz en gevaarlijke waarschuwingen.
- SPEAKON CONNECTION - uitgang voor luidspreker- of belastingaansluitingen via speakon naar speakon of ¼" jack.
- SPEAKER OUTPUTS - ¼" jack-aansluitingen voor luidspreker- of belastingaansluitingen. Luidsprekeruitgangen zijn parallel geschakeld. Sluit twee luidsprekerkasten rechtstreeks aan op de versterker of 'daisy-chain' kasten op een enkele uitgang.
- IMPEDANCE SELECTOR – Zorg ervoor dat de juiste impedantie is geselecteerd voor de totale belasting (Ω) van de luidsprekerkasten, externe belastingen, enz.
Stuur ons uw rig-opstelling, foto's, video's, gig-foto's of tag ons gewoon:
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Valhalla ODIN Handleiding
