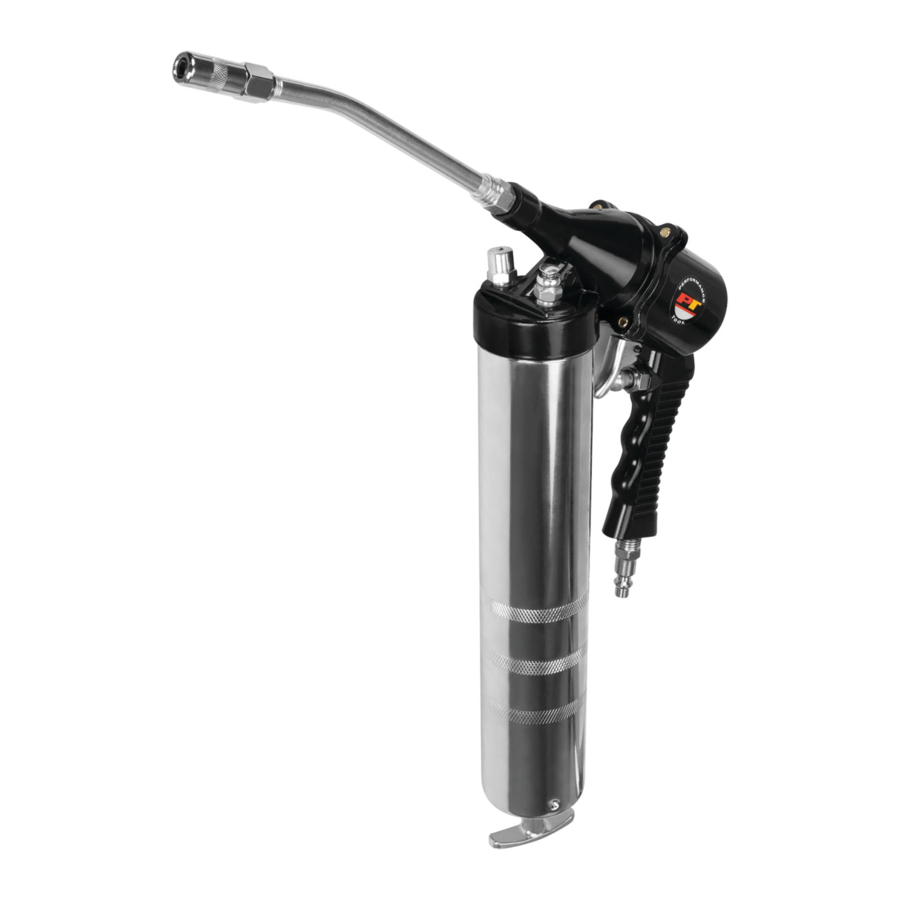

Performance Tool M582DB Handleiding

SPECIFICATIES

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

WERKING

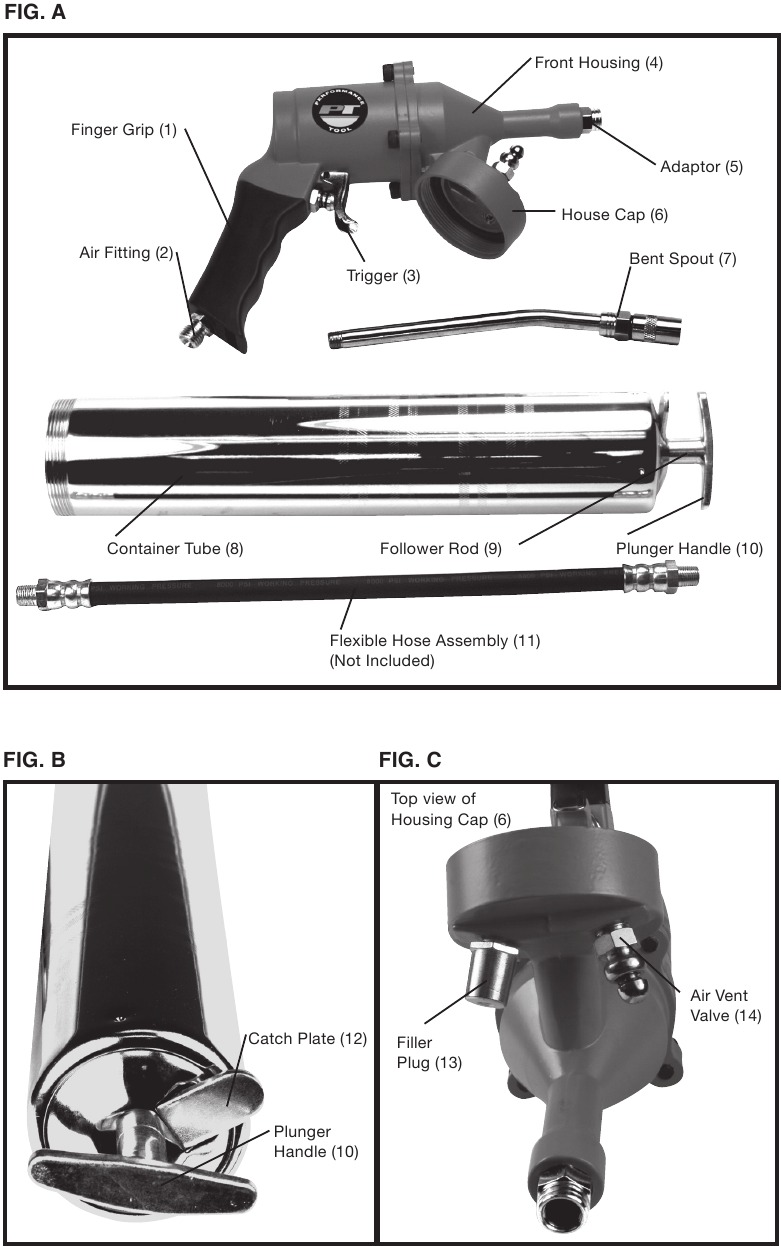

Zie afb. A-C

OPMERKING: Voor de beste service dient u een olievernevelaar, regelaar en inline filter te gebruiken, zoals weergegeven in het bovenstaande diagram.

1. Indien gewenst, voor een snelle gereedschapaansluiting, moet u een 1/4 inch snelle luchtconnector (niet meegeleverd) voorbereiden om aan te sluiten op de luchtslang. Wikkel eerst de 1/4 inch snelle luchtconnector (niet meegeleverd) in met pijpdraadsealtape (niet meegeleverd) voordat u deze op de 3/8 inch luchtslang schroeft. Sluit vervolgens de 1/4 inch snelle luchtconnector aan op de luchtinlaat (2) van het vetspuit.
   Opmerking: Als u geen automatisch olievernevelingssysteem gebruikt, voeg dan vóór gebruik een paar druppels pneumatische gereedschapsolie toe aan de luchtaansluiting. Voeg na elk uur continu gebruik nog een paar druppels toe.
2. Om uw luchtsysteem te controleren, stelt u de luchtdruk op uw compressor in op 90 PSI. Overschrijd de testluchtdruk van 90 PSI niet.
3. Controleer de luchtaansluiting op lekkage. Nadat de test is voltooid, koppelt u de luchttoevoer los totdat er vet in het luchtvetspuit is geladen.

DE EENHEID BEDIENEN

OPMERKING: Als uw toepassing de flexibele slang (11) vereist, bevestig deze dan aan de gebogen tuit (7).

Primeer de vetspuit vóór elk gebruik door het pistool te bedienen (zie hieronder) totdat er vet uit de punt stroomt. Als het niet goed primeert, volg dan de bovenstaande aanwijzingen voor het ontluchten van ingesloten lucht.

1. Sluit het vetspuit aan op de luchtslang volgens de bovenstaande aanwijzingen. Stel de luchtcompressor in op 90 PSI.
2. Knijp in de Trigger (3) en laat deze los om de vetstroom te starten.
3. Pulseer de trigger om de vetstroom te continueren, laat los om de vetstroom te stoppen.
4. Koppel de luchtslang los voordat u het vetspuit bijvult. Schakel de luchtcompressor uit.

Het vetspuit kan nog steeds luchtdruk hebben nadat het is losgekoppeld van de luchttoevoer. Richt het vetspuit in een geschikte houder en vuur het af totdat alle lucht is verbruikt.

INSTRUCTIES VOOR HET LADEN VAN VET

Vet kan in het vetspuit worden geladen door: te laden met een vulpomp, door zuigvulling te gebruiken of door te laden met een patroon.

Koppel het vetspuit los van de luchttoevoer voordat u het vult.

Een vetpatroon laden

1. Verwijder de containertube (8) van de bovenkant van de behuizingsdop (6).
2. Trek aan de plunjerhendel (10) totdat deze volledig is uitgeschoven. Vergrendel deze op zijn plaats met de vangplaat (12).

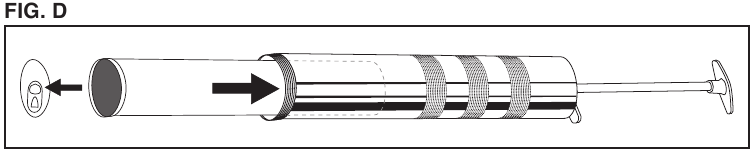

3. Verwijder de doppen/deksels van beide uiteinden van de patroon (niet meegeleverd). Steek de patroon in de containertube (8) in de op de patroon aangegeven richting en zorg ervoor dat deze zo ver mogelijk is ingestoken. (Zie afb. D)

4. Monteer de containertube (8) opnieuw op de bovenkant van de behuizingsdop (6). Druk op de vangplaat (12) en laat de plunjerhendel (10) los. Druk de plunjerhendel (10) zo ver mogelijk naar binnen.

ZUIGVULLEN

1. Verwijder de containertube (8) van de bovenkant van de behuizingsdop (6).
2. Dompel het open uiteinde van de containertube (8) ongeveer 2 inch onder in de vetcontainer (niet meegeleverd). (Zie afb. E)

3. Trek langzaam aan de plunjerhendel (10) en schuif deze volledig uit om vet omhoog in de containertube (8) te trekken. Wanneer de plunjerhendel (10) volledig is uitgeschoven, vergrendelt u deze op zijn plaats met de vangplaat (12).
4. Monteer de containertube (8) voorzichtig opnieuw op de bovenkant van de behuizingsdop (6). Druk op de vangplaat (12) en laat de plunjerhendel (10) los. Druk de plunjerhendel (10) zo ver mogelijk naar binnen.

LADEN MET EEN VULPOMP

1. Trek langzaam aan de plunjerhendel (10) en schuif deze volledig uit. Vergrendel deze op zijn plaats met de vangplaat (12).

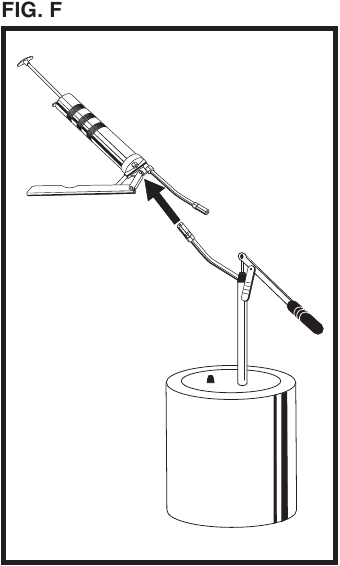

2. Steek de vulplug aan het uiteinde van de slang van de vulpomp in de vulplug (13). (Zie afb. F)

3. Volg de instructies in de handleiding van de vulpomp (niet meegeleverd) om de vulpomp te bedienen totdat de containertube (8) vol is.
4. Koppel het vetspuit los van de vulpomp.
5. Druk op de vangplaat en laat de plunjerhendel los. Druk de plunjerhendel zo ver mogelijk naar binnen.

LUCHTBRON

Voor de voeding van dit gereedschap wordt schone lucht met de juiste luchtdruk aanbevolen. Een maximum van 90 PSI bij het gereedschap wordt aanbevolen voor de meeste luchtgereedschappen van deze klasse. Raadpleeg het specificatiegedeelte voor de aanbevolen druk. (Afhankelijk van de lengte van de luchtslang en andere omstandigheden, moet de luchtdruk bij de compressor mogelijk worden verhoogd tot 100 PSI om 90 PSI bij het gereedschap te garanderen.)
Water in de luchtslang en het compressortank draagt bij aan verminderde prestaties en schade aan het luchtgereedschap. Tap de luchttank en filters voor elk gebruik af en zo nodig om de luchttoevoer droog te houden.
Een slanglengte van meer dan 25 ft. veroorzaakt verlies in de leidingdruk. Vergroot de slang I.D. of verhoog de compressordruk om het drukverlies te compenseren. Gebruik een inline drukregelaar met meter als de luchtinlaatdruk kritiek is.

SMERING & ONDERHOUD

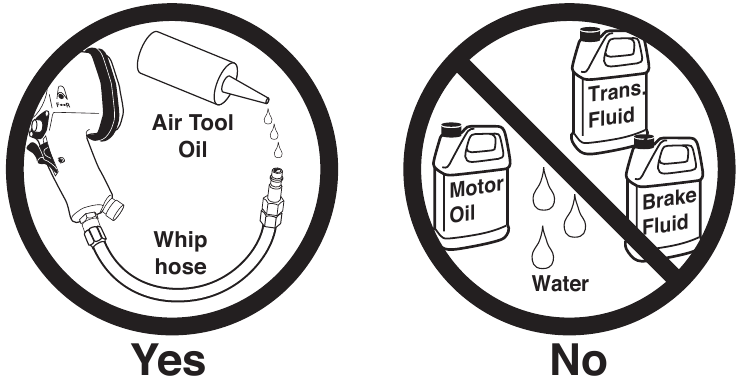

OLIEGEREEDSCHAP VÓÓR ELK GEBRUIK. 4 TOT 5 DRUPPELS GOEDE KWALITEIT LUCHTGEREEDSCHAPSOLIE IN DE LUCHTINLAAT IS VOLDOENDE. GEBRUIK DE JUISTE LUCHTDRUK EN CFM-WAARDE DIE VOOR DIT GEREEDSCHAP WORDT VERMELD.

Tap water uit slangen en compressortank. Water in de luchttoevoerleiding veroorzaakt gomvorming en vermogensverlies. Reinig het luchtfilter op de toevoerleiding en spoel het gereedschap door met gomoplosmiddel of een 50/50-mengsel van luchtgereedschapsolie en kerosine. Het kan nodig zijn om het gereedschap te demonteren om het goed te reinigen en opnieuw te smeren.
Maak na elk gebruik overgebleven vet van de buis (18) schoon. Zorg ervoor dat het mondstuk (10) en de punt van het vetspuit vrij zijn van vuil, vet of ander vuil. Veeg het apparaat af met een pluisvrije doek.

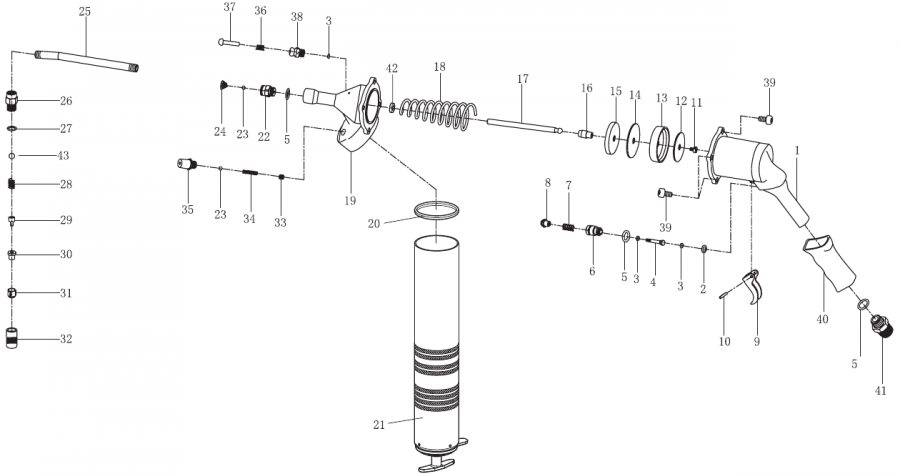

UITGEBREIDE ONDERDELENLIJST

PROBLEEMOPLOSSING

INSTRUCTIEVIDEO ONLINE BESCHIKBAAR: https://youtu.be/BArHAxMN4CE

BELANGRIJKE VEILIGHEIDSINFORMATIE

LEES, BEGRIJP EN VOLG ALLE INSTRUCTIES EN WAARSCHUWINGEN
VOORDAT U DIT PRODUCT GEBRUIKT. HET NIET NALEVEN HIERVAN KAN LEIDEN TOT BRAND, ELEKTRISCHE SCHOK, PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOMMEN EN MAAKT DE GARANTIE ONGELDIG.

OLIEGEREEDSCHAP VOOR ELK GEBRUIK. 4 TOT 5 DRUPPELS LUCHTGEREEDSCHAPOLIE VAN GOEDE KWALITEIT IN DE LUCHTINGANG IS VOLDOENDE. GEBRUIK DE JUISTE LUCHTDRUK EN CFM-WAARDE DIE VOOR DIT GEREEDSCHAP WORDT VERMELD.

1. Houd het werkgebied schoon. Rommelige ruimtes nodigen uit tot verwondingen.
2. Let op de omstandigheden in het werkgebied. Gebruik geen machines of elektrisch gereedschap in vochtige of natte ruimtes. Stel niet bloot aan regen. Houd het werkgebied goed verlicht. Gebruik geen elektrisch gereedschap in de buurt van ontvlambare gassen of vloeistoffen. Breng geen brandbare materialen in de buurt van het gereedschap.
3. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied worden toegelaten. Laat ze geen machines, gereedschap, slangen of verlengsnoeren hanteren.
4. Berg ongebruikte apparatuur op. Wanneer gereedschap niet in gebruik is, moet het op een droge plaats worden opgeborgen om roestvorming te voorkomen. Sluit gereedschap altijd op en houd het buiten bereik van kinderen en andere ongetrainde personen. Schakel al het ongebruikte elektrische gereedschap uit wanneer het wordt opgeborgen. Gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Draag altijd een goedgekeurde oogbescherming bij het gebruik van gereedschap. Als er stof vrijkomt, draag dan een geschikt masker.
6. Werk veilig. Draag geen loszittende kleding of sieraden die door bewegende onderdelen kunnen worden gegrepen, waardoor letsel kan ontstaan. Gebruik het gereedschap op een veilige afstand van uzelf en anderen in het werkgebied. Zorg te allen tijde voor een goede steun en evenwicht. Reik niet over of over draaiende machines, slangen, enz.
7. Gebruik geen gereedschap onder invloed van alcohol of drugs. Lees de waarschuwingsetiketten op recepten om te bepalen of uw beoordelingsvermogen of reflexen zijn aangetast tijdens het gebruik van medicijnen. Als er twijfel bestaat, gebruik dan geen gereedschap.
8. Zorg ervoor dat de lucht in de OFF-stand staat wanneer u het gereedschap op de luchttoevoer aansluit.
9. Gebruik alleen accessoires die zijn ontworpen voor gebruik met gereedschap. Gebruik bijvoorbeeld bij slagschroevendraaiers geen gewone doppen. Gebruik slagsleuteldoppen voor al het pneumatisch gereedschap.
10. Zorg ervoor dat u het gereedschap loskoppelt van de luchttoevoer voordat u accessoires verwisselt, onderhoud aan het gereedschap uitvoert en wanneer het niet in gebruik is.
11. Volg de aanwijzingen van de fabrikant van de luchtbron voor het aansluiten van regelaars, filters en andere accessoires op de luchtbron. Installeer geen snelkoppelingen rechtstreeks op het gereedschap, omdat deze onnodige spanning op de schroefdraad van de luchtingang uitoefenen, waardoor deze mogelijk voortijdig slijt. Installeer ze in plaats daarvan op een kort stuk luchtslang dat aan het gereedschap is bevestigd.
12. Controleer op beschadigde onderdelen. Voordat u gereedschap gebruikt, moet elk onderdeel dat beschadigd lijkt, zorgvuldig worden gecontroleerd om vast te stellen of het goed functioneert en de beoogde functie vervult. Controleer op uitlijning en vastlopen van bewegende delen; gebroken onderdelen of bevestigingsmiddelen; en elke andere toestand die de goede werking kan beïnvloeden. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus.
13. Onderhoud. Voor uw veiligheid moet het onderhoud regelmatig worden uitgevoerd door een gekwalificeerde technicus die originele PERFORMANCE TOOLS-vervangingsonderdelen gebruikt. Het niet naleven hiervan kan leiden tot ongelukken voor de bediener. Het gebruik van andere onderdelen maakt de garantie ongeldig. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap. Goedgekeurde accessoires zijn verkrijgbaar bij Performance Tool®. Gebruik alleen accessoires die door de fabrikant voor uw model worden aanbevolen. Accessoires die geschikt zijn voor het ene gereedschap kunnen gevaarlijk worden wanneer ze op een ander gereedschap worden gebruikt.

Dit product en de verpakking ervan bevatten een chemische stof waarvan de staat Californië weet dat deze kanker, geboorteafwijkingen of andere reproductieve schade kan veroorzaken.

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast. Lees en begrijp alle instructies in de handleiding van dit product, evenals alle andere gereedschappen die met dit product worden gebruikt.

BEPERKTE GARANTIE

Voor onderdeel/onderdelen na 90 dagen kunt u uw aanvraag, gefrankeerd, sturen naar:
PERFORMANCE TOOL, P.O. Box 88259 Tukwila, WA 98138
