Ohme ePod-handleiding

Overzicht

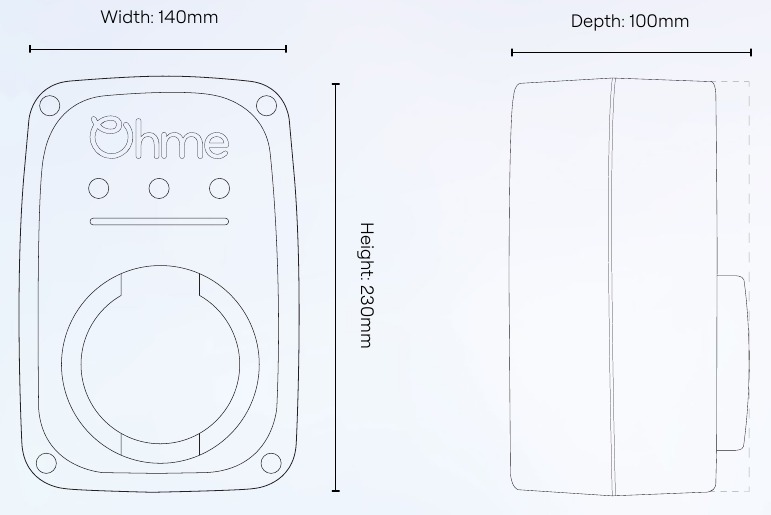

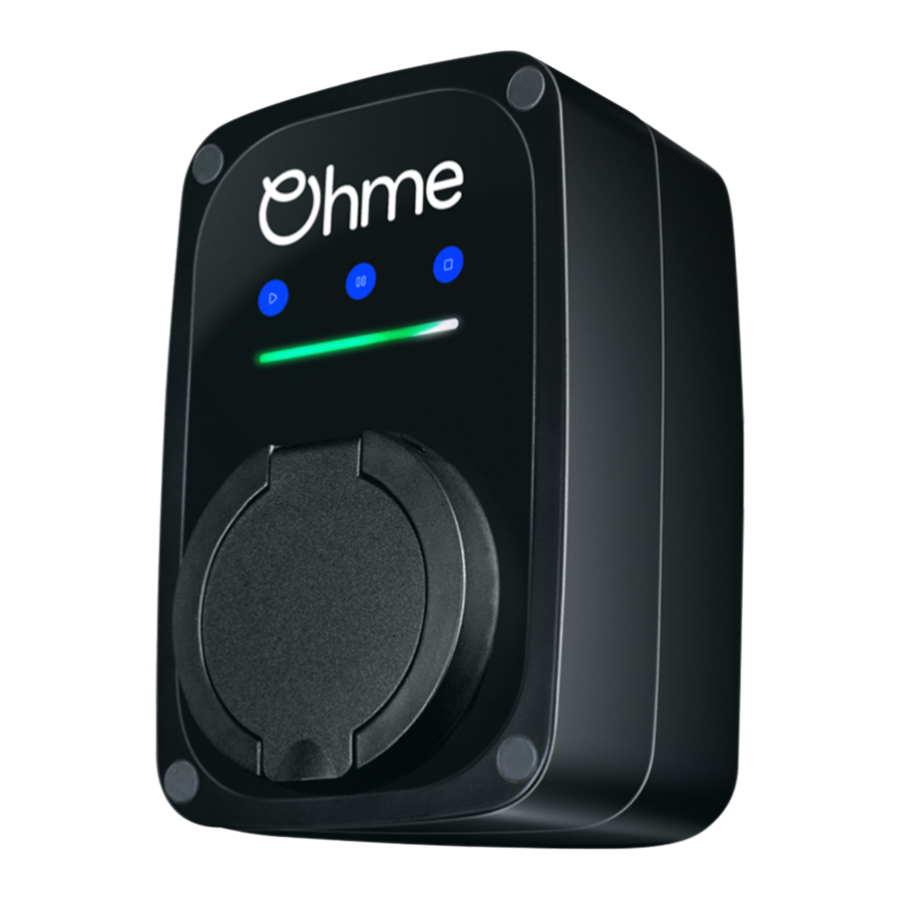

ePod 7,4kW

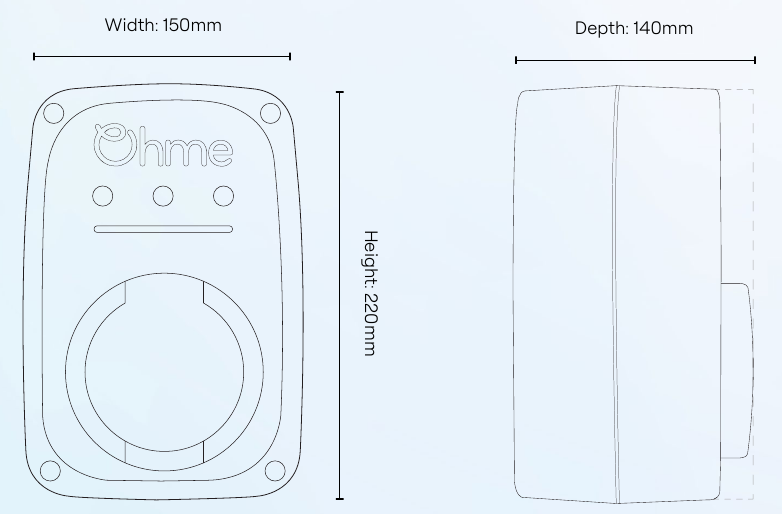

ePod 22kW

Welkom bij Ohme

Deze handleiding bevat alles wat u nodig hebt om de oplader te installeren en aan de slag te gaan met de Ohme-app.
Als u meer informatie nodig hebt, raadpleegt u het gedeelte 'Contactgegevens helpdesk' in deze handleiding.

Productbeschrijving

• De Ohme ePod is een oplaadapparaat voor elektrische voertuigen (EV).
• Alle Ohme ePod-units zijn niet-vastgemaakt, wat betekent dat de kabel kan worden verwijderd.
• Lees de onderstaande productspecificaties met betrekking tot uw productmodel.
• Het product voldoet aan de nieuwste veiligheidsnormen die worden weergegeven in het gedeelte 'Naleving'.

Informatie voor installateurs
Noteer het serienummer van de oplader, dit is belangrijk als de klant contact moet opnemen met de Ohme-helpdesk

Serienummer
Ohme
Installateur:
Naam/Bedrijf:
Contactnummer:
Installatiedatum:

Productspecificaties

Controleer uw modelvariant voordat u de productspecificatie volgt.

ePod 1 PHASE Wifi/BLE

ePod 3 PHASE - 22kW

Elektrische installatiehandleiding – 1 en 3 fasen

Controleer uw modelvariant voordat u de productspecificatie volgt.

7kW

22kW
Single Phase

3 Phase

Delta Grid

1. Zoek een geschikte locatie voor de ePod-oplader. Gebruik het meegeleverde boorsjabloon en boor 4x gaten met een 7 mm boor. Plaats muurpluggen.

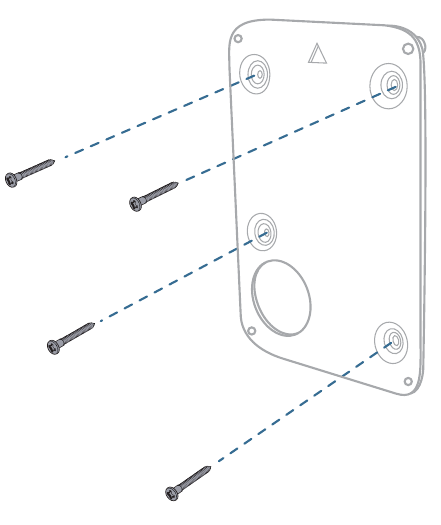

2. Bevestig de achterplaat met de meegeleverde schroeven aan de muur.


3. Verwijder de plastic schroeven en de voorkant van de Ohme ePod.

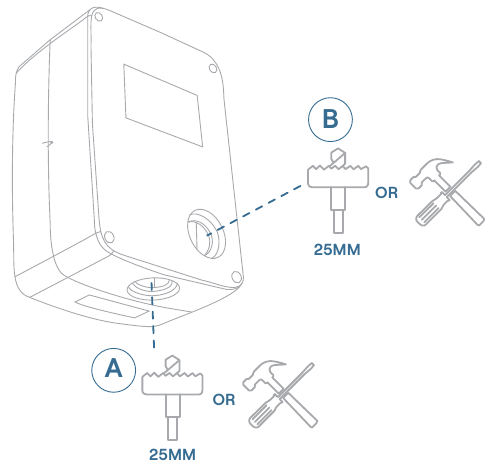

4. 1. De ePod heeft twee kabelinvoerpunten, A of B. Bepaal welke installatie het meest geschikt is voor de klant.
      OFWEL
      Verwijder de rubberen doorvoer.
      OF
      Breek of boor het plastic invoerpunt uit, zorg ervoor dat de randen zijn ontbraamd voordat u de kabelwartel installeert.

   2. Er worden een M25-kabelwartel en een blinde doorvoer meegeleverd, die verwisselbaar zijn tussen de invoerpunten A of B. OPMERKING: Zorg ervoor dat de blinde doorvoer wordt gebruikt op het open invoerpunt om de IP-classificatie van de oplader te behouden.

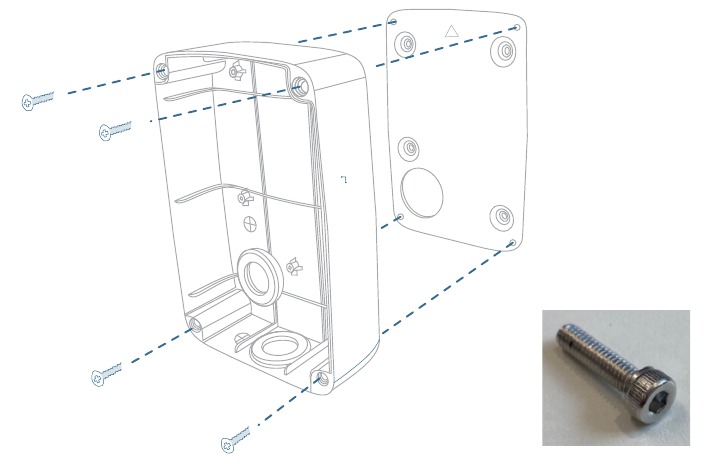

5. Bevestig de achterbehuizing van de ePod aan de achterplaat met behulp van de meegeleverde M4-schroeven met binnenzeskantkop.

6. De ePod heeft een kroonsteen en is geschikt voor een 6mm2-geleider. Voer de ingangskabel door de M25-kabelwartel en sluit de stroom-, nulleider- en aarddraden aan.

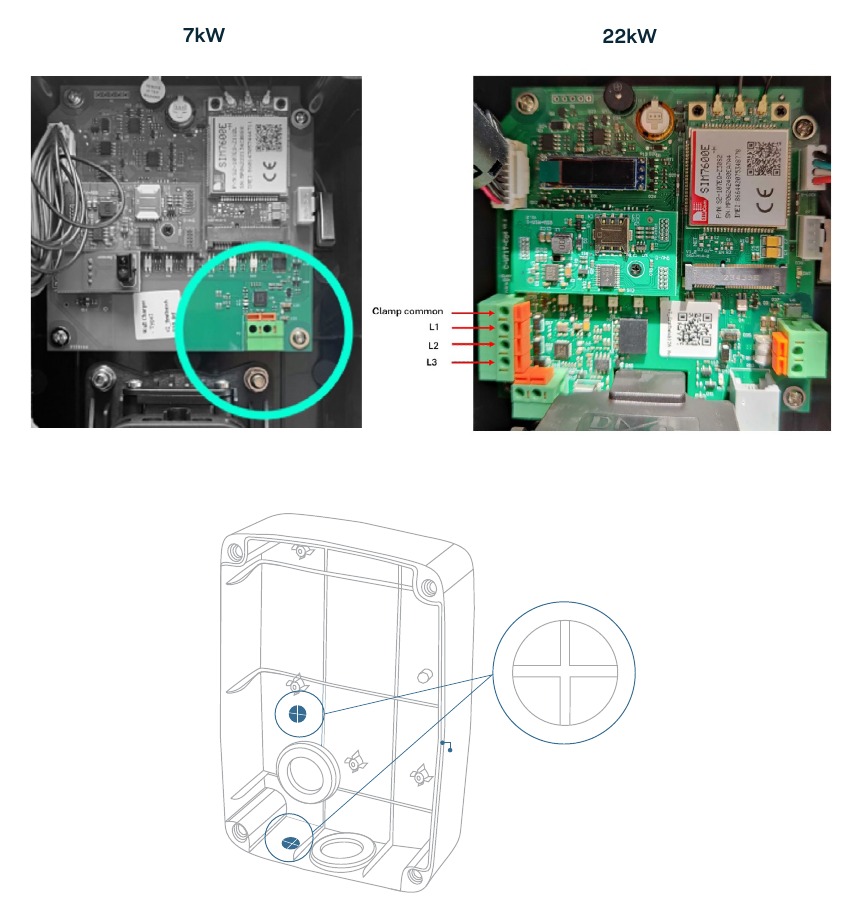

7. Sluit de CT-klemstroomsensoringangen aan op de veerconnectoren op de printplaat. U zult waarschijnlijk de kabel moeten verlengen.
   OPMERKING: kan een maximale geleidergrootte van 1,6 mm2 accepteren.
   OPMERKING: Datakabel kan Ethernet, Twisted pair, Belden-kabel tot 60 m lang zijn.

   OPMERKING: Als u een afzonderlijke datakabel gebruikt, zijn er twee gemarkeerde gebieden voor het boren van de achterbehuizing om afzonderlijke wartels te installeren, geschikt voor M12 of M16.

8. Standaard CT-klem installatie

1. Single Phase

• Plaatsing van de CT-klem: De CT-klem moet worden bevestigd aan de eerste inkomende stroomkabel (of actieve kabel), geplaatst tussen de elektriciteitsmeter en de hoofdzekeringkast. De ideale locatie is zo dicht mogelijk bij de elektriciteitsmeter. Plaats de pijl op de CT-klem richting het huis.
• Aansluiting op de printplaat: De sensoringangen van de CT-klem moeten worden aangesloten op de veerconnectoren op de printplaat, en het is waarschijnlijk dat de kabellengte moet worden verlengd om ze te bereiken.
• Data Kabel Aansluiting Met Behulp Van Wago Connectoren: De data kabel verlenging moet worden aangesloten op de CT-klem met behulp van Wago connectoren. Eenmaal aangesloten moeten deze connectoren worden beschermd en veilig worden gepositioneerd om elk risico op losraken of blootstelling te voorkomen.

2. 3 Phase

• Plaatsing van de CT-klem: De CT-klem moet worden bevestigd aan de 3 eerste inkomende stroomkabels (of actieve kabels), geplaatst tussen de elektriciteitsmeter en de hoofdzekeringkast. De ideale locatie is zo dicht mogelijk bij de elektriciteitsmeter. Plaats de pijl op de CT-klem richting het huis.
• Aansluiting op de printplaat: De sensoringangen van de CT-klem moeten worden aangesloten op de veerconnectoren op de printplaat, en het is waarschijnlijk dat de kabellengte moet worden verlengd om ze te bereiken.
  • Elke connector is geassocieerd met een fase, wees voorzichtig met het maken van de associatie. U kunt de connector identificeren door naar het label op de printplaat te kijken (zie afbeelding)
• Data Kabel Aansluiting Met Behulp Van Wago Connectoren: De data kabel verlenging moet worden aangesloten op de CT-klem met behulp van Wago connectoren. Eenmaal aangesloten moeten deze connectoren worden beschermd en veilig worden gepositioneerd om elk risico op losraken of blootstelling te voorkomen.

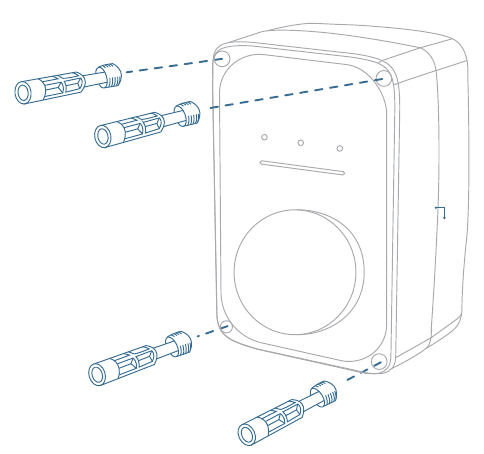

9. Bevestig de voorkant van de ePod aan de achterbehuizing die aan de muur is gemonteerd met behulp van de meegeleverde plastic schroeven. Gebruik een aanhaalmoment tot 1,2 Nm om te voorkomen dat de plastic schroeven breken. Bevestig de meegeleverde schroefdoppen opnieuw.

10. Zet de stroom weer aan.

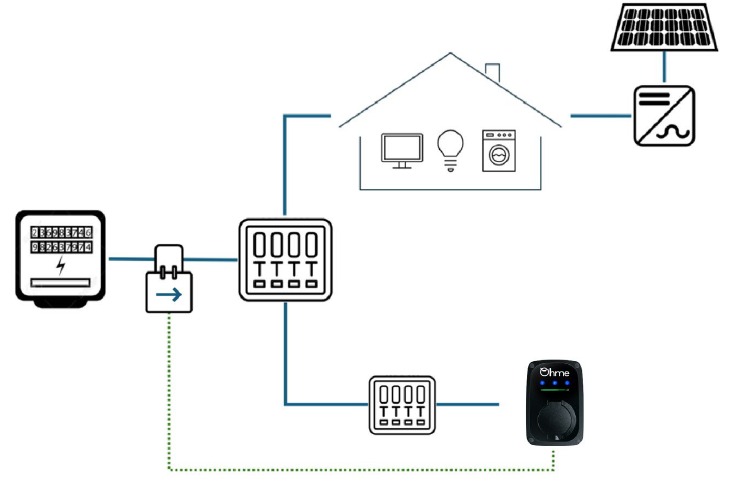

1 & 3 Fase CT Klem Overzicht (7 & 11 kW)

(INSTRUCTIE: Controleer uw modelvariant voordat u de installatiehandleiding volgt)

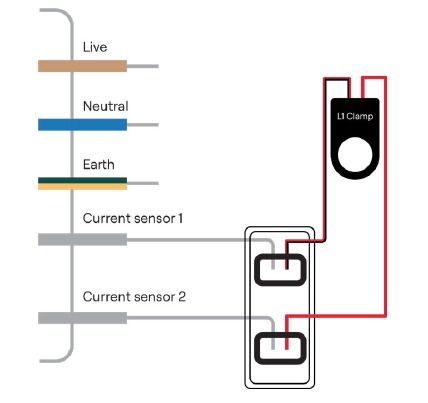

1 Fase CT Klem Bedrading (7 kW)
(INSTRUCTIE: Controleer uw modelvariant voordat u de installatiehandleiding volgt)

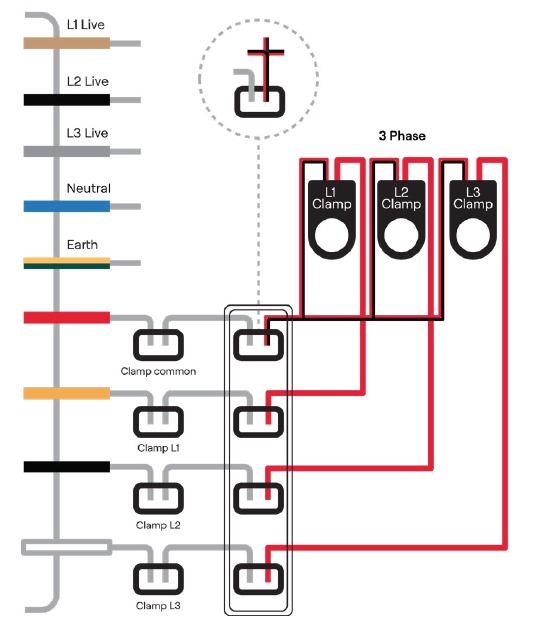

3 Fase CT Klem Bedrading (11/22kW)
(INSTRUCTIE: Controleer uw modelvariant voordat u de installatiehandleiding volgt)

Elektrische Installatie Functies

CT Klemmen:
Sluit de stroomsensoringangen aan op de CT-klem, u zult waarschijnlijk de kabel moeten verlengen.

CT KLEMPOLARITEIT/RICHTING: Zorg ervoor dat de CT-klempijl naar het huis is gericht.
CT-klem wordt geleverd om de elektrische vraag van het pand of subbord te meten. De unit beperkt de maximale stroom die beschikbaar is voor het voertuig om de vraag van het huishouden onder de ingestelde drempel/zekeringwaarde te houden.
Wanneer load balancing is geïnstalleerd en geactiveerd, en als de CT-klem wordt verwijderd of defect is, keert de unit terug naar 16A. Het is daarom verstandig om ervoor te zorgen dat de reserve capaciteit, na rekening te hebben gehouden met andere belastingen en diversiteit, ten minste 16A is.

Installatie-opmerkingen:
OPMERKING: Wanneer de dynamische beschikbare capaciteit voor de oplader daalt tot onder 6A, zal de Ohme ePod het opladen gedurende ten minste vijf minuten pauzeren om snelle schakelingen van het voertuig te voorkomen wanneer de stroom boven en onder de drempelwaarde zweeft.
OPMERKING: De meegeleverde WAGO-hendelconnectoren zijn alleen voor de load balancing-klem en mogen niet worden gebruikt voor de hoofdvoedingsaansluitingen, omdat ze niet geschikt zijn beoordeeld.
OPMERKING: CT KLEMPOLARITEIT/RICHTING: Zorg ervoor dat de CT-klempijl naar het huis is gericht.

Inbedrijfstelling en Installateursmodus

• Inbedrijfstelling kan worden bereikt via de installateursportal of de knoppen op de ePod.
• Voordat u de inbedrijfstelling uitvoert, moet u een e-mail van Ohme hebben ontvangen met de inloggegevens om in te loggen op de installateursportal.
• Neem contact op met uw Ohme-vertegenwoordiger om deze op te halen. Zie 'Helpdesk Contactgegevens' voor meer informatie.
• Zodra de inbedrijfstellingsconfiguratie is voltooid, zal de oplader een verbinding met het internet tot stand brengen. Zodra een verbinding met het internet tot stand is gebracht, maakt de oplader verbinding met de Ohme-server.
  OPMERKING: Zie het gedeelte Connectiviteit voor meer details.

1. Inbedrijfstelling via installateursportal

1. Open de 'Installateursportal' vanaf de mobiel/tablet of computer met behulp van de inloggegevens.
2. Voer het serienummer van de oplader in door de QR-code te scannen of handmatig in te voeren.
3. Ga naar de configuratiepagina van de oplader:
   • Klik op uitlezen om te controleren of de CT-klemmen correct zijn geïnstalleerd.
   • Stel de maximale laadstroom in. Dit is bedoeld als de maximale stroom per fase die de oplader op een bepaald moment kan leveren. Schakel de load balancing in.
   • Schakel de load balancing in. Als er geen CT-klem is geïnstalleerd, zorg er dan voor dat deze is uitgeschakeld.
   • Als load balancing is ingeschakeld, stel dan de load balancing-drempel in. Dit is bedoeld als de maximale stroom die beschikbaar is voor het gehele elektrische systeem, deze waarde komt normaal gesproken overeen met de maximale stroom die is overeengekomen volgens het contract van de klant.
   • Klik op "Instellingen toepassen"

Inbedrijfstelling via ePod-knoppen (Snel instellen)
1-fase of 3-fasen varianten veranderen de set-up flow. Controleer eerst uw modelvariant.

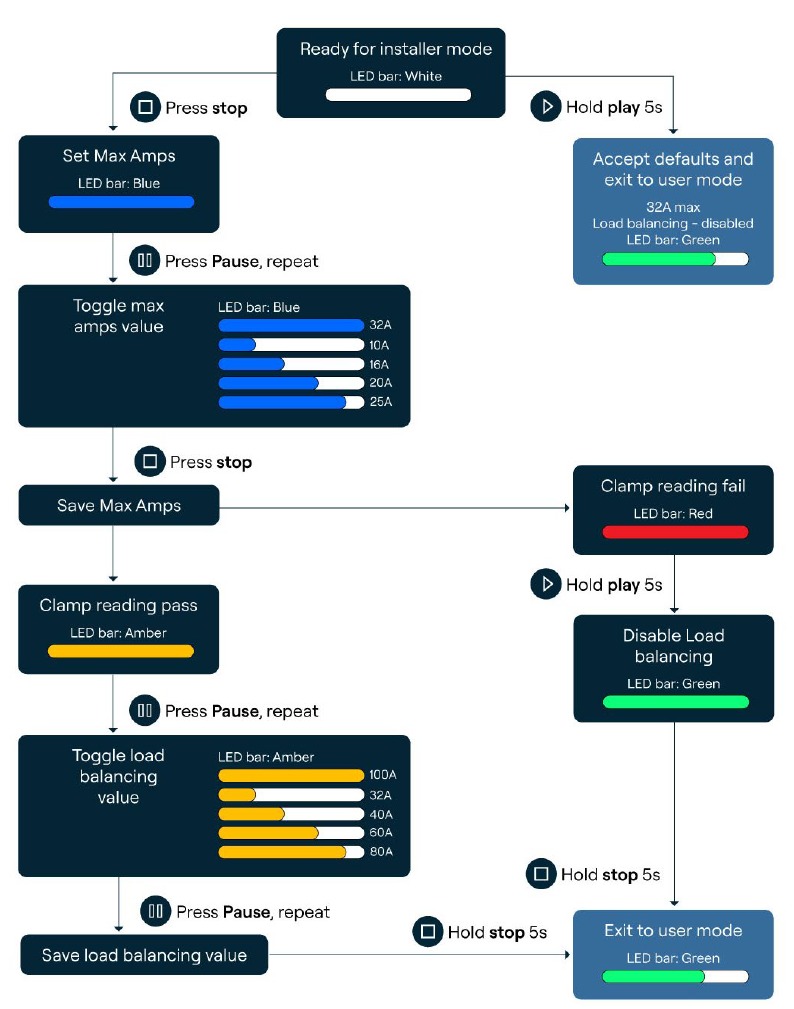

ALLEEN 1 FASE

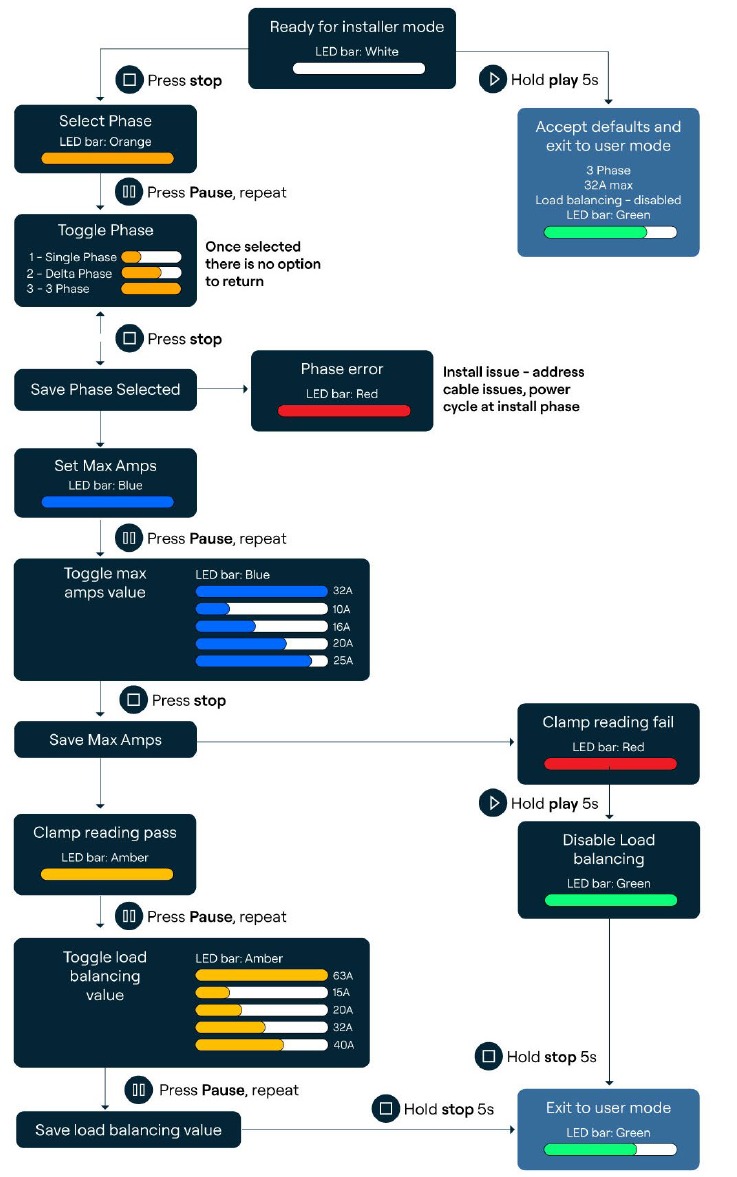

ALLEEN 3 FASEN

RCD Testmodus

Om te testen of de interne aardlekschakelaar werkt, gebruikt u een EV-tester om RCD-lek te simuleren om de aardlekschakelaar te laten trippen. Voertuig moet de verbinding verbreken.
Opmerking: In het geval van een RCD-activering in de Ohme-oplader, kan de unit worden gereset door de stroom uit en weer in te schakelen (schakel de voeding uit, wacht 5 seconden en schakel in) of door het voertuig los en weer aan te sluiten.
Opmerking: Als u geen meting kunt krijgen, probeer dan een waterkoker te koken of een ander krachtig apparaat te gebruiken, omdat dit kan helpen bij het registreren van een meting.
Zodra de installateursmodus is voltooid, zal de oplader een verbinding met het internet tot stand brengen. Zodra een verbinding met het internet tot stand is gebracht, maakt de oplader verbinding met de Ohme-server.
OPMERKING: Zie het gedeelte Connectiviteit voor meer details.

Installateursmodus moet worden uitgeschakeld voordat de site wordt verlaten.

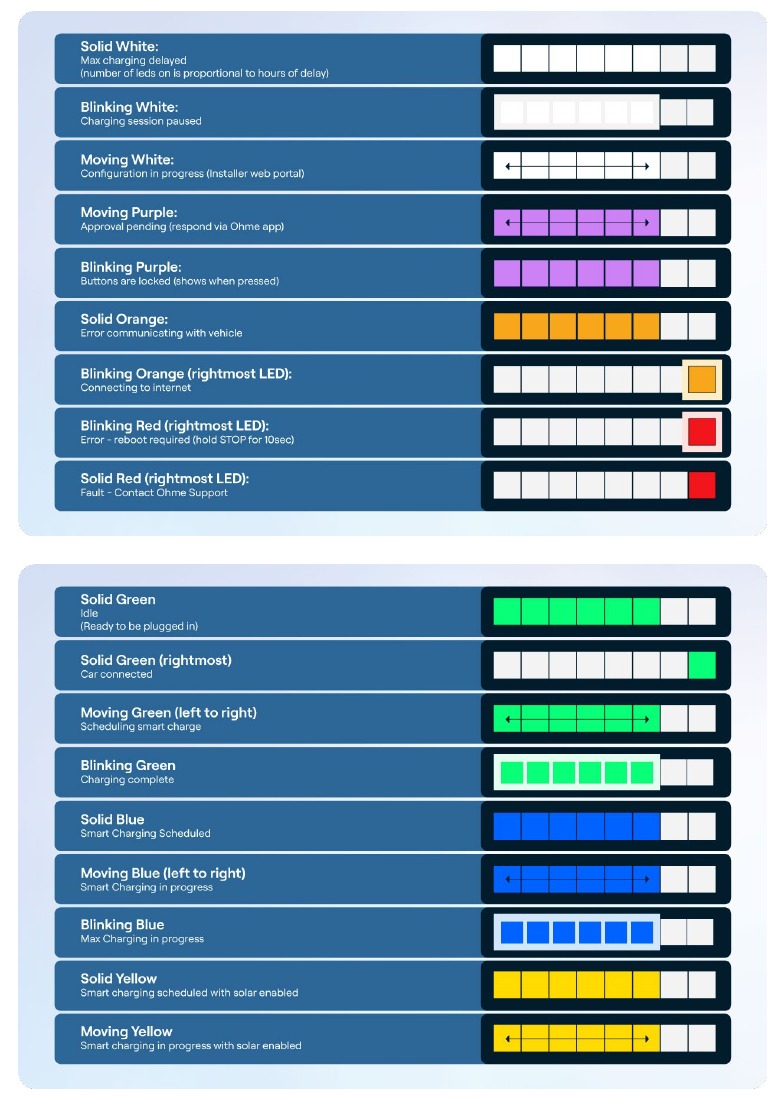

Ledstatuslampje

De klant koppelen
De installateur hoeft niet aanwezig te zijn.
De klant downloadt de app en volgt de instructies om te koppelen.

Connectiviteit

Alleen netwerkproducten
Ohme-opladers gebruiken een vooraf geconfigureerde 4G-dataverbinding en zijn afhankelijk van een mobiele telefoonverbinding voor de slimme functies.
Als bekend is dat deze onbetrouwbaar is, moet de klant ervan op de hoogte worden gesteld dat de slimme functies van de oplader ook onbetrouwbaar zullen zijn. Ohme kan niet verantwoordelijk worden gehouden voor de installatielocatie en problemen met het openbare mobiele telefoonnetwerk.
Als het apparaat geen gegevensoverdracht tot stand kan brengen op het moment van aansluiten, gedraagt het apparaat zich als een domme oplader en wordt de oplaadsessie niet gepland.

Alleen wifi-producten
Om verbinding te maken met wifi, moet de klant de Ohme-app gebruiken en zijn wifi-wachtwoord via Bluetooth naar de oplader verzenden.
U kunt de oplader nog steeds in gebruik nemen zonder wifi-verbinding via de bedieningselementen op de oplader, maar als u de 'Ohme Installer Portal' gebruikt om de oplader in gebruik te nemen, moet de klant eerst de oplader verbinden met een wifi-netwerk voordat de installateurportal met de oplader kan communiceren.
Hoe de klant verbinding maakt met de oplader met een wifi-netwerk:

1. Download de 'Ohme app' (Ohme-app) uit de Apple App Store of de Google Play Store.

2. Maak een account aan en start het onboardingproces in de app.
3. Koppel de oplader in de app om de wifi-verbindingsprocedure te starten.
4. Maak via Bluetooth verbinding met de oplader door de Ohme-app toestemming te geven voor toegang tot de Bluetooth en locatie van de telefoon.
5. Selecteer het wifi-netwerk waarmee u verbinding wilt maken uit de lijst met wifi-netwerken die de oplader heeft gevonden.
   LET OP: Alleen wifi-netwerken met 2,4 Ghz kunnen worden geselecteerd.

6. Voer het wachtwoord in voor het geselecteerde wifi-netwerk.
7. Druk op connect charger (oplader verbinden).
8. De oplader zou nu de juiste wifi-inloggegevens en het juiste wachtwoord moeten hebben opgeslagen.
9. Haal de stekker 30 seconden uit het stopcontact. Steek hem weer in het stopcontact.
10. Eenmaal aangesloten, zou de oplader binnen 70 seconden online moeten zijn. (Het oranje indicatielampje moet stoppen met knipperen).

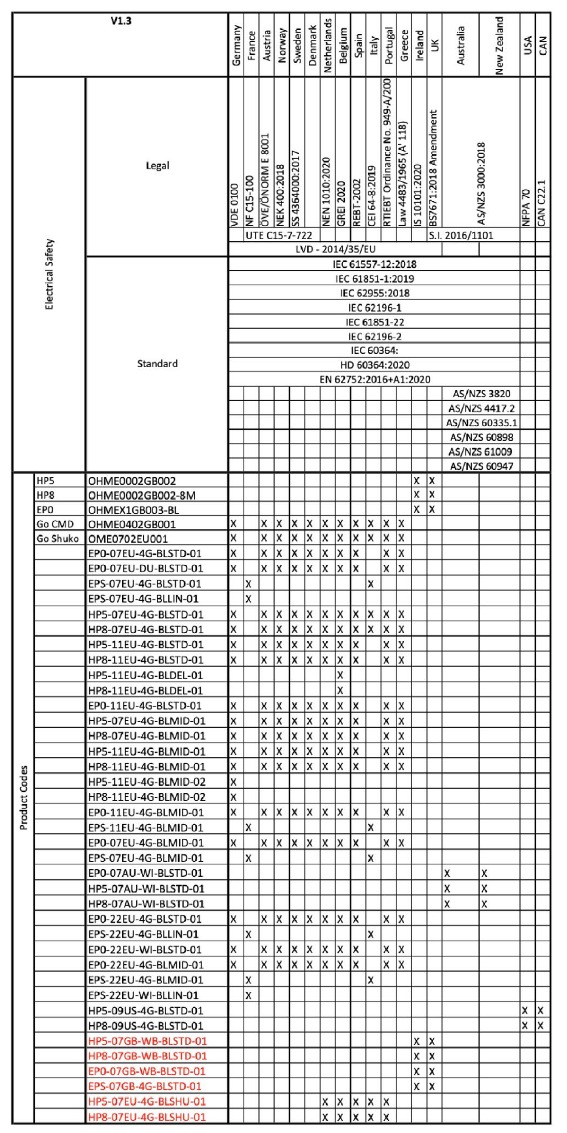

Naleving

Contactgegevens helpdesk

Veiligheidsmaatregelen

Dit document bevat belangrijke veiligheidsinformatie met betrekking tot uw Ohme ePod-oplader.
Bewaar dit document voor toekomstig gebruik. Lees het document volledig door voordat u de Ohme ePod gebruikt. Het niet opvolgen van de veiligheidsinstructies kan leiden tot elektrische schokken, brand, ernstig letsel of de dood.
De oplader moet periodiek worden geïnspecteerd om te controleren op schade aan de bekabeling en de behuizing. Niet gebruiken als het product defect is of beschadigd lijkt. Neem contact op met de Ohme Helpdesk voor advies.
Probeer de Ohme-oplader op geen enkele manier te openen, te repareren, te manipuleren of aan te passen. Er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden.
We raden ten zeerste aan dat een bevoegd persoon (bijv. een gekwalificeerde elektricien) de installatie installeert en/of inspecteert om de veiligheid en toereikendheid van de voeding te controleren vóór gebruik.
De algehele installatie moet in overeenstemming zijn met de bedradingsvoorschriften en de praktijkrichtlijn voor het opladen van elektrische voertuigen die specifiek zijn voor uw regio, zie het gedeelte 'Naleving' in de gids voor specifieke vereisten voor de regio.
Behandel de Ohme ePod met zorg. Stel geen enkel onderdeel van het apparaat of de kabel bloot aan ernstige krachten, stoten of scherpe voorwerpen.
De Ohme ePod is alleen bedoeld voor voertuigen die geen ventilatie nodig hebben tijdens het opladen (NB alle gangbare elektrische voertuigen hebben geen ventilatie nodig)
U kunt de Ohme ePod reinigen met een zachte, vochtige doek. Gebruik geen oplosmiddelen of schuurmiddelen.
