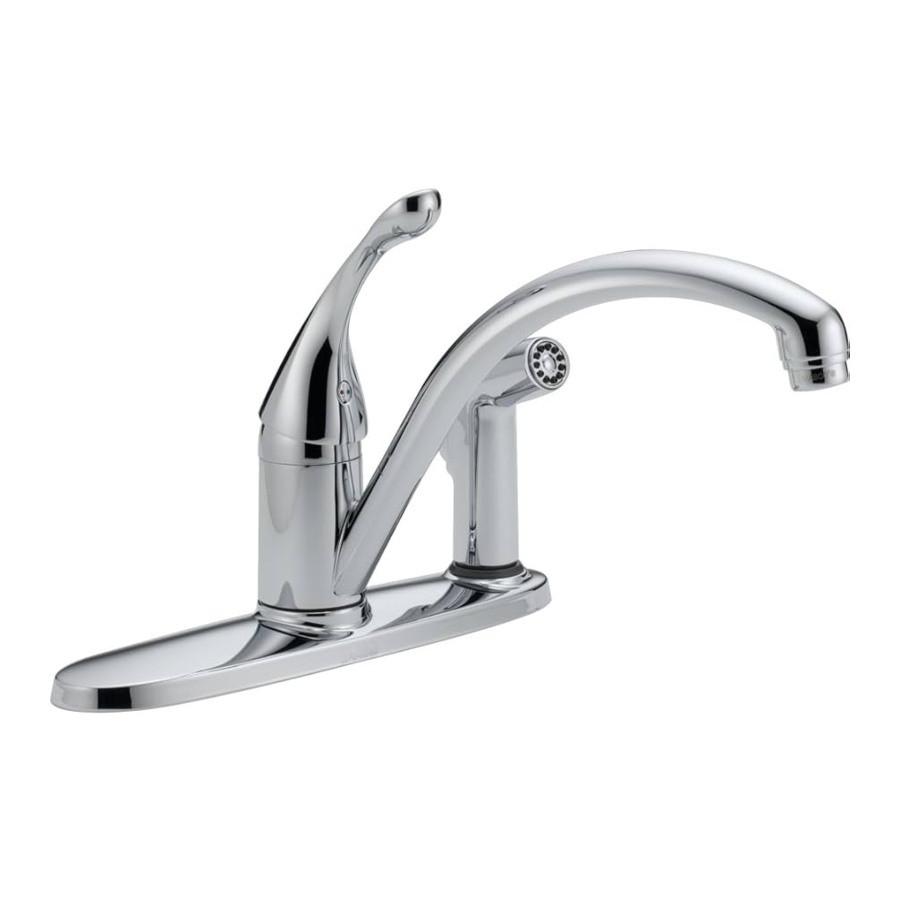

Delta 210 Serie, 340 Serie Handleiding

Inleiding

Voor een eenvoudige installatie van uw kraan heeft u nodig:

• Om ALLE instructies TE LEZEN volledig voordat u begint.
• Om ALLE waarschuwingen, onderhoud, en onderhoudsinformatie TE LEZEN.
• Om de juiste wateraansluiting te kopen.
  LET OP: Het filtratiesysteem mag ALLEEN op de koudwatertoevoer worden aangesloten.

U kunt nodig hebben:

Vervangingsfilters

Het Simply PUR waterfiltratiesysteem gebruikt PUR blauwe kraanmontagefilters. Vervangingsfilters zijn verkrijgbaar bij de meeste grote winkels, waaronder: bouwmarkten, discountwinkels, drogisterijen, ijzerwarenwinkels en supermarkten.
Niet gebruiken met water boven 100˚F/38˚C, omdat dit het filter kan beschadigen. Het Simply PUR waterfiltratiesysteem is alleen bedoeld voor gebruik met koud water, omdat warm water de kwaliteit van gefilterd water kan verminderen.
Nadat elke nieuwe filterpatroon is geïnstalleerd, laat u het water 5 minuten lopen om het door te spoelen. Laat vervolgens voor elk gebruik water gedurende 5 seconden door het filter lopen om het filter te activeren.
Het Simply PUR waterfiltratiesysteem is niet bedoeld om water te zuiveren. Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor cystevermindering mogen worden gebruikt op gedesinfecteerd water dat filterbare cysten kan bevatten.

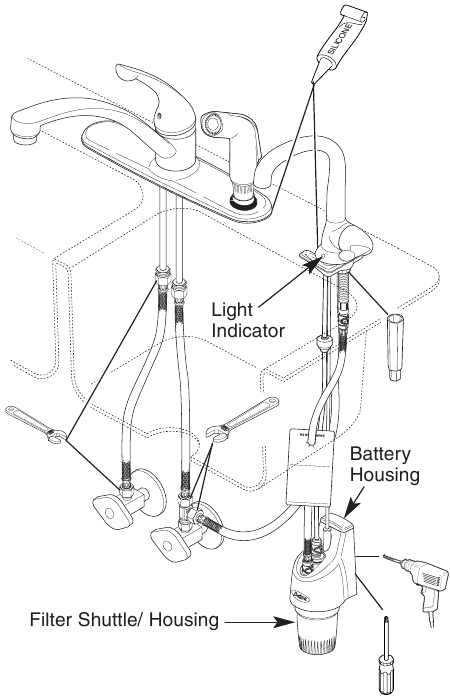

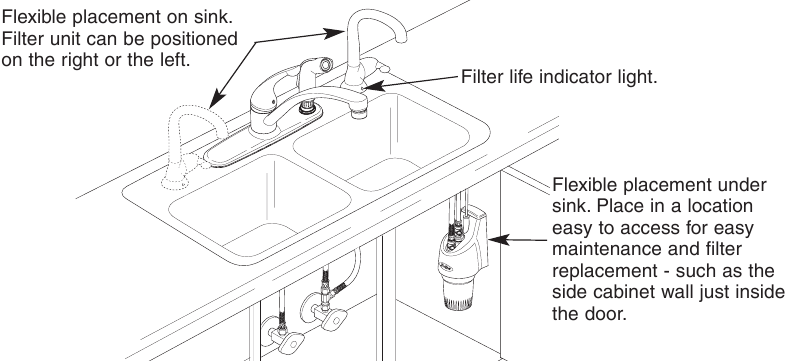

Flexibele installatie

Installatie-instructies

Voor keukenkraan in aanrechtstijl

Sluit de watertoevoer af

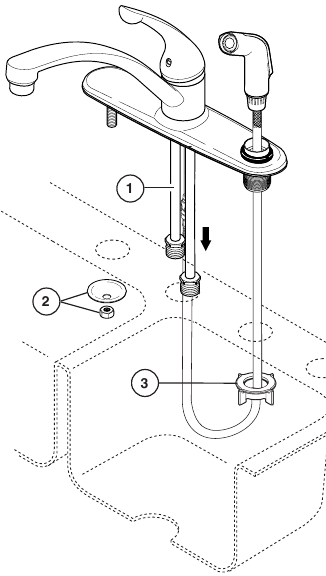

1. Verwijder de oude kraan en plaats de pakking (1) op de nieuwe kraan.

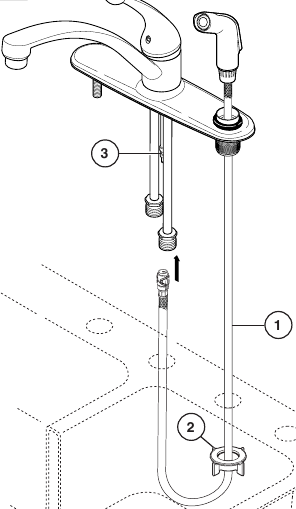

2. Steek de sproeislang (1) door de steunconstructie op de afdekplaat en het gat in de gootsteen. Plaats vanaf de onderkant van de gootsteen de montagemoer (2) over de sproeislang en steek de slang door het middelste gat in de gootsteen. Klik vanaf de bovenkant van de gootsteen de snelaansluiting sproeislang (1) op de sproeislangnippel (3) met snelaansluiting. Trek matig naar beneden om er zeker van te zijn dat de verbinding tot stand is gebracht.
   LET OP: Dik tegels 2 1/2" montagekits beschikbaar - RP30393.

3. Voer de buizen (1) door het middelste gat in de gootsteen. Zet de kraan vast aan de gootsteen met moer en ring (2) en montagemoer (3) die bij uw kraan zijn geleverd.
   OPTIE: Als de gootsteen ongelijk is, gebruik dan siliconenkit onder de pakking.


Voor het waterfiltratiesysteem

Installatie van de uitloop

1. Steek de lichtpijp (1) in het kleine gat in de pakking (2), zoals afgebeeld. Zorg ervoor dat de lichtpijp goed in de pakking (3) zit.

2. Steek de lichtpijp door het basisgat (1) en lijn de pakking uit in de basisgroef (2).

3. Schuif de overige buizen door de basis. Zorg ervoor dat het sensorlampje (1) naar voren is gericht door de lichtpijpkop (2) in de oriëntatiesleuf van de behuizing (3) te plaatsen. Steek de buis (4) tot aan de rode lijn op de buis in de rode spantang (5). Trek na het insteken omhoog om in te schakelen.

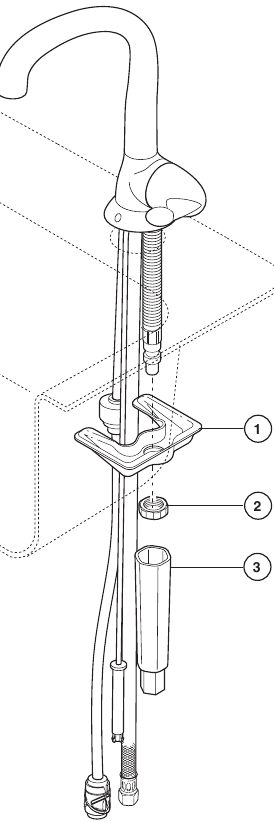

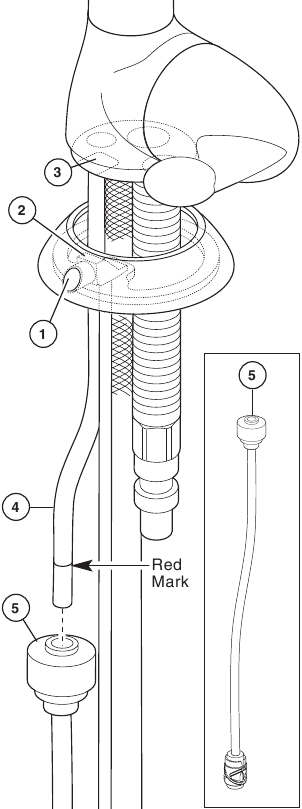

4. Voer de buizen door het gat in de gootsteen en zorg ervoor dat de pakking goed is uitgelijnd in de holte van de basis. Installeer de montagebeugel (1) & moer (2). Draai vast met de meegeleverde sleutel (3).
   LET OP: De meegeleverde sleutel is ontworpen voor gebruik met verschillende gereedschappen: platte/kruiskopschroevendraaiers, moersleutels, enz.


Installatie van de filtratie-eenheid

1.
   Het filtratiesysteem mag ALLEEN op de koudwatertoevoer worden aangesloten.

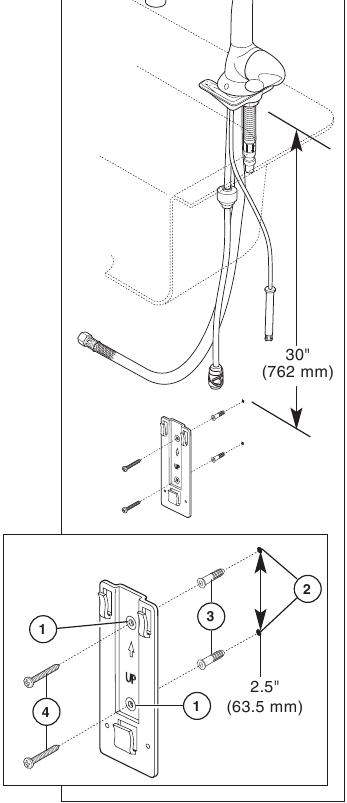

   Bepaal de plaatsing van de filtratie-eenheid en markeer de posities van de twee montagebeugelgaten (1).
   Opmerking: Plaats de unit op een locatie die gemakkelijk toegankelijk is, zoals de zijkant van de kast (30" aanbevolen afstand van de kraan). Als er plastic ankers nodig zijn, boor dan twee gaten van 1/4" (6 mm) (2) en steek de ankers (3) erin. Installeer de beugel met behulp van de meegeleverde twee schroeven (4).

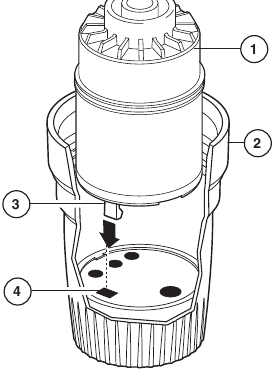

2. Monteer de filterpatroon (1) en de onderste behuizing (2). Zorg ervoor dat het lipje (nok) (3) en de aansluiting (4) correct zijn uitgelijnd voordat u ze monteert.

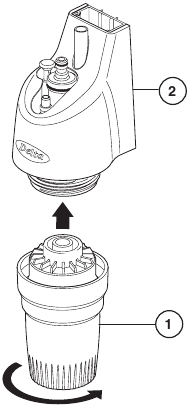

3. Draai de patroonconstructie (1) vast op de filterkop (2).

   Draai niet te vast.

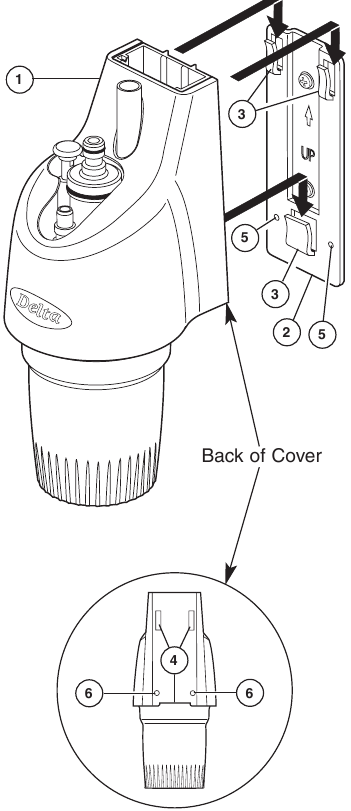

4. Bevestig de filterconstructie (1) op de beugel (2) door de lipjes (3) en de sleuven (4) uit te lijnen. Plaats de sleuven over de lipjes en schuif de filterconstructie omlaag naar de positie waar de kleine uitsteeksels (5) zich in de gaten (6) bevinden.

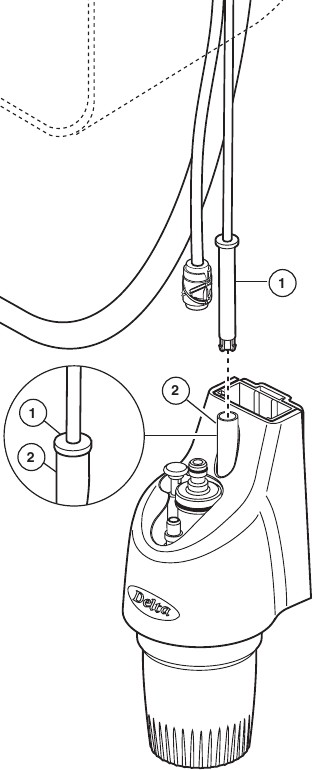

5. Steek de lichtpijp (1) in de poort (2). Druk totdat deze op zijn plaats klikt.

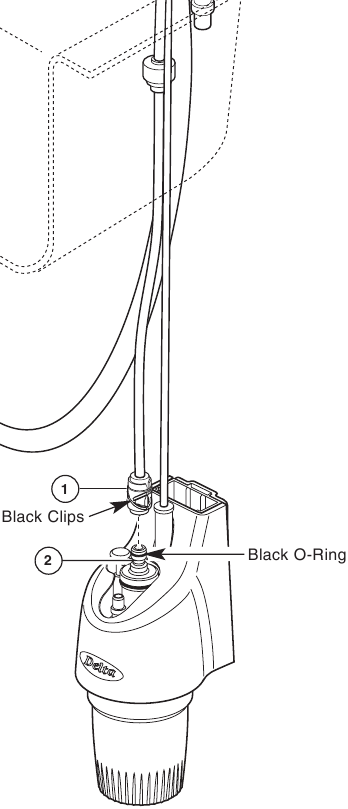

6. Overeenkomend met de zwarte clips en de zwarte o-ring, klik het snelaansluitingseinde (1) van de buis op de snelaansluitingnippel (2). Trek matig omhoog om er zeker van te zijn dat de verbinding tot stand is gebracht.

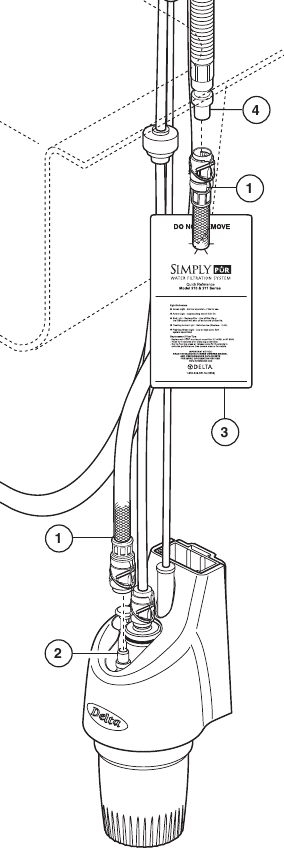

7. Klik het ene uiteinde van de snelaansluitslang (1) op de snelaansluitingnippel (2). Trek matig omhoog om er zeker van te zijn dat de verbinding tot stand is gebracht.

   Schuif het hanglabel (3) over de snelaansluitslang (1) voordat u de laatste montage uitvoert.
   Klik het andere uiteinde van de slang op de lange snelaansluiting uitloopnippel (4). Trek matig naar beneden om er zeker van te zijn dat de verbinding tot stand is gebracht.

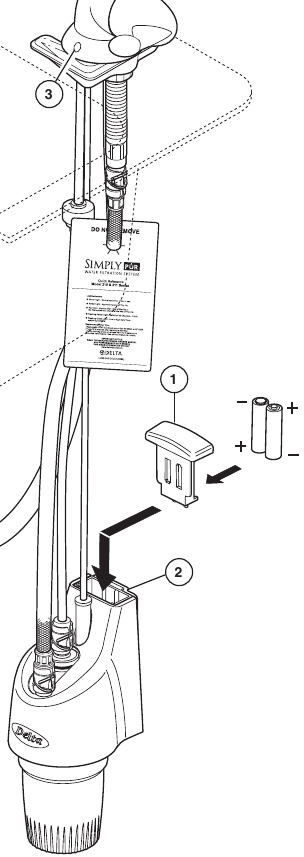

8. Plaats AA-batterijen in de houder (1). Installeer de batterijhouder in de sleuf (2) aan de achterkant van de filterkop. Zorg ervoor dat de batterijhouder helemaal naar binnen wordt geduwd voor een volledige inschakeling. Wanneer de batterijhouder is aangesloten, knippert het indicatielampje (3) 10 seconden rood-groen.


Wateraansluitingen

Opmerking: Sluit het filtersysteem alleen aan op de koudwatertoevoer

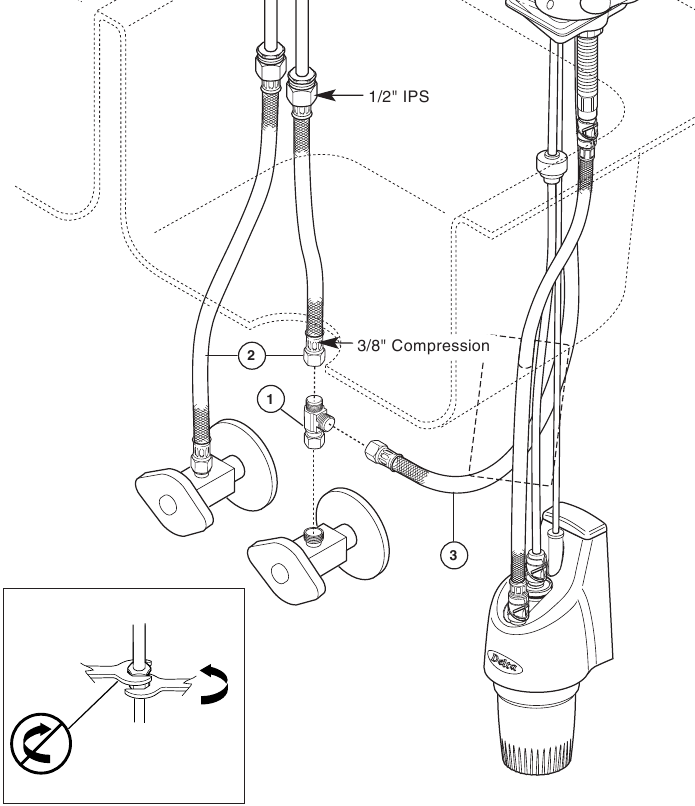

Sluit de watertoevoer af. Installeer de "T"-fitting (1) op de koudwatertoevoer (draai-uiteinde op de toevoerleiding).

Het filter moet ALLEEN op de koudwatertoevoer worden aangesloten. Maak de keukenkraanaansluitingen met behulp van 1/2" IPS x 3/8" compressiekraanconnectoren (2) (niet meegeleverd). Gebruik de meegeleverde 3/8" compressiekraanconnector (3) voor de filteruitloopaansluiting.

Zorg ervoor dat u bij het maken van verbindingen twee moersleutels gebruikt bij het aandraaien. Draai niet te vast.

Systeem doorspoelen en lekcontrole

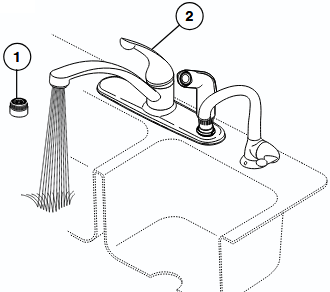

1. Verwijder de beluchter (1) van de keukenkraan en draai de kraanhendel (2) naar de volledig gemengde stand. Zet de warm- en koudwatertoevoer aan en spoel de waterleidingen 1 minuut door.

   Dit spoelt vuil weg dat schade kan veroorzaken aan interne onderdelen. Zet de kraan uit en installeer de beluchter opnieuw.

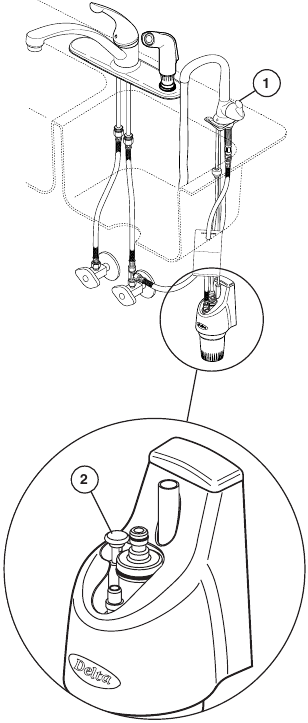

2. Draai de filterkraanhendel (1) naar de aan-stand (omhoog) en spoel 5 minuten door.

   Tijdens het doorspoelen moet de ontluchtingsfunctie worden geactiveerd om eventuele opgesloten lucht in het systeem te verwijderen. Dit moet minstens 3 keer gedurende 5 seconden continu worden geactiveerd. Dit wordt gedaan door de ontluchtingsklep (2) op de bovenkant van de filtereenheid gedurende 5 seconden ingedrukt te houden en vervolgens los te laten. Herhaal dit minstens 3 keer. Laat vóór elk gebruik van de filteruitloop 5 seconden water lopen om het filter te activeren.

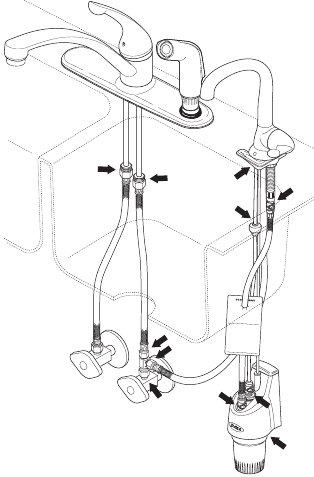

3. Controleer alle verbindingen bij de pijlen op lekkage. Draai indien nodig opnieuw vast, maar draai niet te vast.


GEBRUIKS- EN ONDERHOUDSINSTRUCTIES

Het Simply PUR-waterfiltratiesysteem is ontworpen voor eenvoudig gebruik en onderhoud. Het opvolgen van deze instructies helpt de levensduur van het systeem te verlengen.

Systeemvereisten:
Het systeem vereist het volgende voor een goede werking. Deze waren inbegrepen bij de oorspronkelijke aankoop, maar moeten periodiek worden vervangen.
2 AA-batterijen – De levensduur van de batterij is ongeveer één jaar. Batterijen zijn vereist om de lichtindicator te laten werken.
PUR-filter – PUR-filtercartridge RF-4050 L of RF-9999 - dezelfde blauwe filters die worden gebruikt in het PUR-kraanmontagesysteem.

Gebruik:
Zodra het systeem is geïnstalleerd volgens de meegeleverde instructies, is het klaar voor gebruik. Draai eenvoudigweg de hendel in de aan-stand (omhoog) om gefilterd water af te tappen. Uw keukenkraan kan tegelijkertijd met het filtersysteem worden gebruikt. Als het filtersysteem niet operationeel is, blijft uw keukenkraan normaal werken, tenzij er een probleem is met de waterleiding dat beide units beïnvloedt.

Lichtindicatoren:
Groen licht - Normale werking - Filter in gebruik.
Oranje licht - Nadert het einde van de levensduur van het filter.
Rood licht - Filter vervangen - (Filtersysteem schakelt uit aan het einde van de levensduur van het filter.)
Vervang door PUR blauw kraanmontagefilter RF-4050 L of RF-9999.
Knipperend oranje licht - Batterijen bijna leeg (Vervangen - 2-AA)
Knipperend groen licht - Lage of hoge waterstroom - systeem operationeel
Wanneer de batterijhouder is aangesloten, knippert het rode/groene licht 10 seconden.
De lichtindicator is operationeel wanneer het systeem in de aan-modus staat - de hendel staat in de omhoog-stand. Er zijn twee AA-batterijen nodig om de lichtindicator te laten werken.

Reiniging en onderhoud:
Er moet zorg worden besteed aan de reiniging van dit product. Hoewel de afwerking uiterst duurzaam is, kan deze worden beschadigd door agressieve schuurmiddelen of polijstmiddelen. Om schoon te maken, veegt u voorzichtig af met een vochtige doek en dept u droog met een zachte handdoek.
Het Simply PUR-waterfiltratiesysteem is niet bedoeld om water te zuiveren. Niet gebruiken met water¯ dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor cystevermindering mogen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten.
Niet gebruiken met water boven 100˚F/38˚C, omdat dit het filter kan beschadigen. Het Simply PUR¯-waterfiltratiesysteem is uitsluitend bedoeld voor gebruik met koud water, omdat warm water de kwaliteit van het gefilterde water kan verminderen.

Probleemoplossing

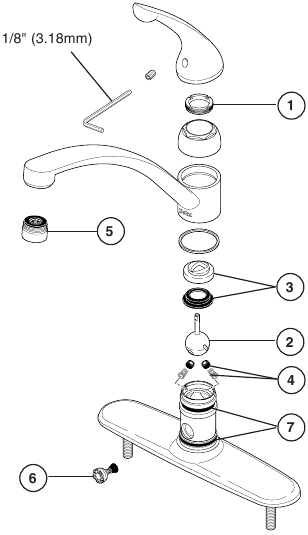

Voor de keukenkraan

Als de kraan lekt onder de hendel

Draai de dop niet vast. Verwijder de hendel en draai de verstelring (1) vast.
Als het lek aanhoudt – SLUIT DE WATERTOPVOER AF.
Vervang de kogelconstructie (2) – Reparatiekit RP70 en nok en pakking (3) – Reparatiekit RP61.

Als de kraan lekt uit de uitloop

SLUIT DE WATERTOEVOER AF.
Vervang de kogelconstructie (2) – Reparatiekit RP70 en zittingen en veren (4) – Reparatiekit RP4993.

Als de kraan een zeer lage doorstroming vertoont

1. Verwijder en reinig de beluchter (5), of
2. SLUIT DE WATERTOEVOER AF. Reinig de zitting en de veer (4) van vuil.

Als de sproeibevestiging niet goed werkt

SLUIT DE WATERTOEVOER AF.
Verwijder de omstelklep (6) en reinig deze.
Als de toestand aanhoudt – SLUIT DE WATERTOEVOER AF.
Vervang de omstelklep (6) – Reparatiekit RP320.

Als de kraan lekt vanaf de basis van de uitloop

SLUIT DE WATERTOEVOER AF. Verwijder de uitloop en vervang de O-ringen van de uitloop (7) – Reparatiekit RP25.

Voor het filtersysteem

Als de filterunit lekt

1. Controleer de slangaansluitingen - draai ze indien nodig opnieuw vast.
2. Controleer de pakking van de onderste behuizing (1) - RP42343 & de quad-ring van de bovenste behuizing (2) - RP42670 op een correcte installatie en/of beschadiging. Vervang indien nodig.

Als er een lek optreedt in de bovenste behuizing (3), maar niet bij de slangaansluitingen
Verwijder de filterunit en bel 1-800-345-DELTA.

Als de lichtindicator niet werkt

1. Controleer de batterijen (4) en de juiste installatie. Zie hieronder voor het vervangen van de batterijen.
2. Controleer de lichtpijp (5) op een correcte installatie en/of beschadiging. Als deze beschadigd is, bel 1-800-345-DELTA

Als de kraan lekt uit de uitloop

1. SLUIT DE WATERTOEVOER AF- Vervang de zitting en de veer (6) - RP4993 of
2. SLUIT DE WATERTOEVOER AF- Vervang de stuurpen (7) - RP1740.
3. Activeer de ontluchtingsfunctie (zie stap B "Systeem spoelen en lekcontrole").

Als de kraan een lage waterstroom vertoont
Vervang de filtercartridge (8). Onthoud dat de staat van uw water ervoor kan zorgen dat de filtercartridge vol raakt voordat de filtermonitor aangeeft dat de cartridge vol is. Dit is normaal en geeft aan dat het filter werkt. Als u het probleem niet kunt oplossen, bel dan 1-800-345-DELTA.

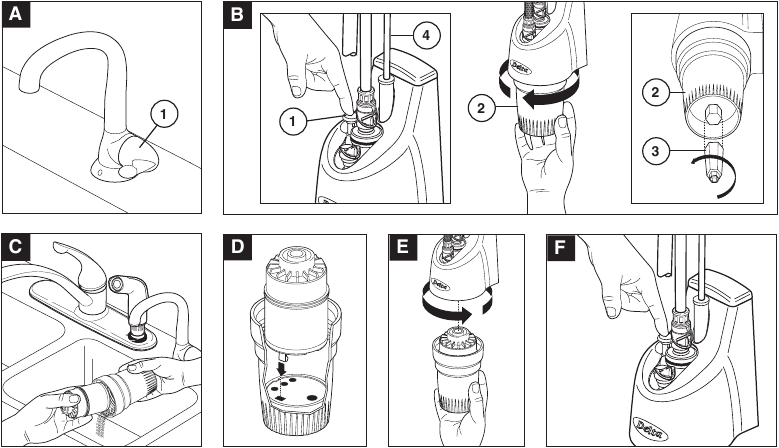

Instructies voor het vervangen van het filter

Gebruik alleen blauwe PUR-kraanmontagefilters van het merk PUR - PUR-filtercartridge RF-4050 L of RF-9999 (dezelfde filters die worden gebruikt in het PUR-kraanmontagesysteem). Vervangingsfilters zijn verkrijgbaar bij de meeste grote winkels, waaronder: bouwmarkten, discountwinkels, drogisterijen, ijzerwarenwinkels en supermarkten. De levensduur van het filter is maximaal 100 gallons of ongeveer 3 maanden.
OPMERKING: U kunt een filtercartridge niet reinigen. Verwijder het filter niet, tenzij u het wilt vervangen, anders werkt het systeem niet. Het verwijderen van een filter reset het systeem.

1. Het systeem mag niet in werking zijn wanneer het filter wordt vervangen. Zorg ervoor dat de hendel (1) in de uit-stand (omlaag) staat. U hoeft de watertoevoerleidingen NIET af te sluiten.
2. Druk op de luchtafvoerklep (1) voordat u de filtershuttle/behuizing (2) losschroeft.
   Opmerking: U kunt de sleutel (3) die bij het apparaat is geleverd gebruiken om de behuizing los te maken.
   Als u problemen ondervindt bij het losdraaien van de filterbehuizing, verwijder dan de unit van de wandmontagebeugel om de filtercartridge te vervangen.

   Zorg ervoor dat u de lichtpijp (4) verwijdert voordat u de filterunit verwijdert.
3. Breng de shuttle naar de gootsteen, verwijder het oude filter en al het water in de shuttle.
4. Plaats een nieuw PUR-filter. Zorg ervoor dat het filter en de shuttle goed zijn uitgelijnd.
5. Bevestig de filtershuttle opnieuw aan het systeem door deze op zijn plaats te schroeven. Draai niet te vast.
6. Druk op de luchtafvoerklep (zie stap B "Systeem spoelen en lekcontrole"). Laat het water 5 minuten lopen om de filtercartridge te spoelen. Laat vervolgens voor elk gebruik 5 seconden water lopen om het filter te reactiveren.

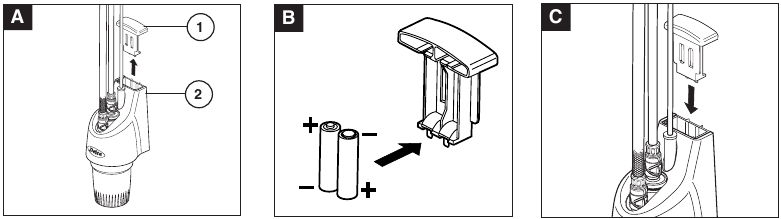

Instructies voor het vervangen van de batterij

2 AA-batterijen – De levensduur van de batterij is ongeveer één jaar. Batterijen zijn vereist om de lichtindicator te laten werken.

1. Verwijder de batterijhouder (1) van de bovenkant van de filterkop (2).
2. Vervang de oude batterijen door 2 nieuwe AA-batterijen.
3. Plaats de batterijhouder terug in de bovenkant van de filterkop. Zorg ervoor dat de batterijhouder helemaal naar binnen wordt geduwd voor volledige vergrendeling. Wanneer de batterijhouder is aangesloten, knippert het indicatielampje 10 seconden rood-groen.

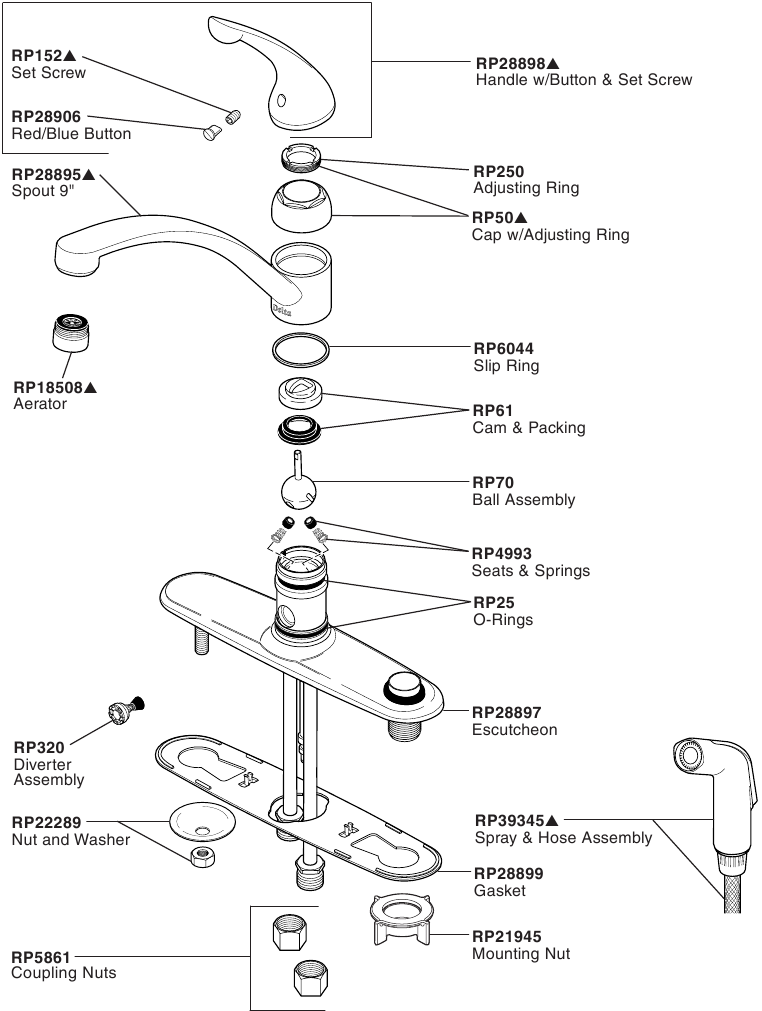

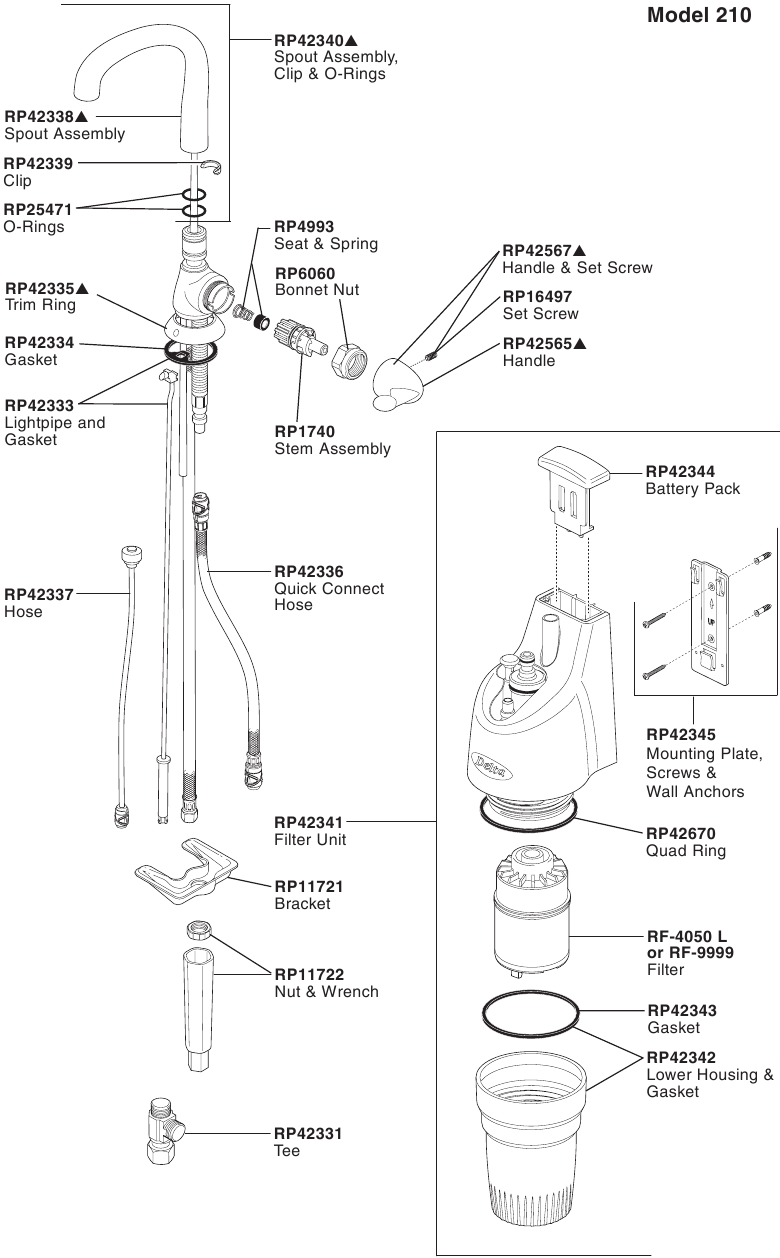

Reparatieonderdelen

Specificeer afwerking

TECHNISCHE SPECIFICATIES

Systeem getest en gecertificeerd volgens NSF/ANSI Standard 53 voor de reductie van 2,4,5-TP, 2,4-D, Asbest, Alachlor, Atrazine, Benzeen, Carbofuran, Tetrachloorkoolstof, Chlordaan, Cysten, Endrin, Ethylbenzeen, Heptachloorepoxide, Lood, Lindaan, Monochloorbenzeen, MTBE, Kwik, Methoxychloor, o-Dichloorbenzeen, Tetrachlooretheen, TTHM's, Tolueen, Toxafeen, Trichlooretheen, Troebelheid, Simazine en Styreen en NSF/ANSI Standard 42 voor Chloorsmaak en -geur, en Nominale deeltjesklasse I reductie.

Zie prestatiegegevensblad voor specifieke testomstandigheden en resultaten.
De verontreinigingen of andere stoffen die door dit waterbehandelingsapparaat worden verwijderd of verminderd, zijn niet noodzakelijkerwijs aanwezig in het water van alle gebruikers. Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Systemen die gecertificeerd zijn voor cystereductie mogen worden gebruikt op gedesinfecteerd water dat filtreerbare cysten kan bevatten. Personen die water met een specifieke microbiologische zuiverheid nodig hebben, dienen hun arts te raadplegen.
De Delta 210 Series verwerkt ongeveer 378 liter. Wanneer de filterpatroon de filtercapaciteit overschrijdt, is vervanging essentieel om het product te laten presteren zoals weergegeven. In de Verenigde Staten kosten vervangingsfilters over het algemeen $ 19,99 per stuk of minder. Vervangingsfilters kunnen worden gekocht bij de meeste verkooppunten. De prestaties van het filter kunnen variëren op basis van lokale watercondities.
Heet water mag niet worden gebruikt met het waterfiltratiesysteem, omdat dit de prestaties van het filter beïnvloedt (maximaal 100°F/38°C – minimaal 34°F/1°C).
Raadpleeg de gebruikershandleiding voor algemene bedienings- en onderhoudsvereisten van de eenheid. Dit systeem is getest en voldoet aan de NSF/ANSI Standards 42 en 53 voor de reductie van de stoffen die op de volgende pagina worden vermeld. De concentratie van de aangegeven stoffen in het water dat het systeem binnenkomt, werd verminderd tot een concentratie die lager is dan of gelijk is aan de toelaatbare limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI Standards 42 en 53. Het systeem voldoet aan ASME A112.18.1 en CSA B125.
De tests zijn uitgevoerd onder standaard laboratoriumomstandigheden, de werkelijke prestaties kunnen variëren.

Als u vragen heeft of hulp nodig heeft, bieden we een gratis hulplijn op 1-800-345-3358.
1-800-345-DELTA (3358)
www.deltafaucet.com
