DE CRONUS MAGNUM III UITPAKKEN

Benodigde gereedschappen: geen
De Cronus-versterker is tijdens en na de montage zorgvuldig gecontroleerd op cosmetische fouten. Om het cosmetische uiterlijk van uw versterker niet te beschadigen, is het belangrijk dat u de uitpakinstructies zorgvuldig volgt.

1. Verwijder de kleine golfkartonnen doos met de buizen en reservezekeringen.
2. Til de versterker voorzichtig uit de doos en verwijder de schuimrubberen pads en de plastic zak.

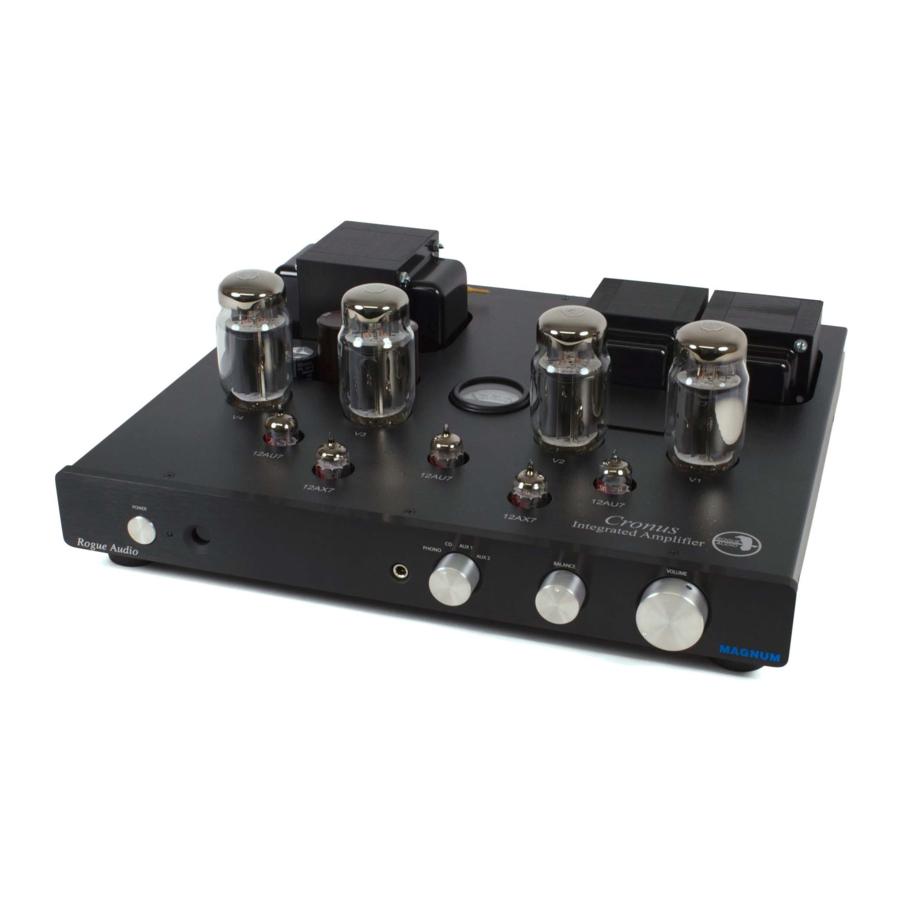

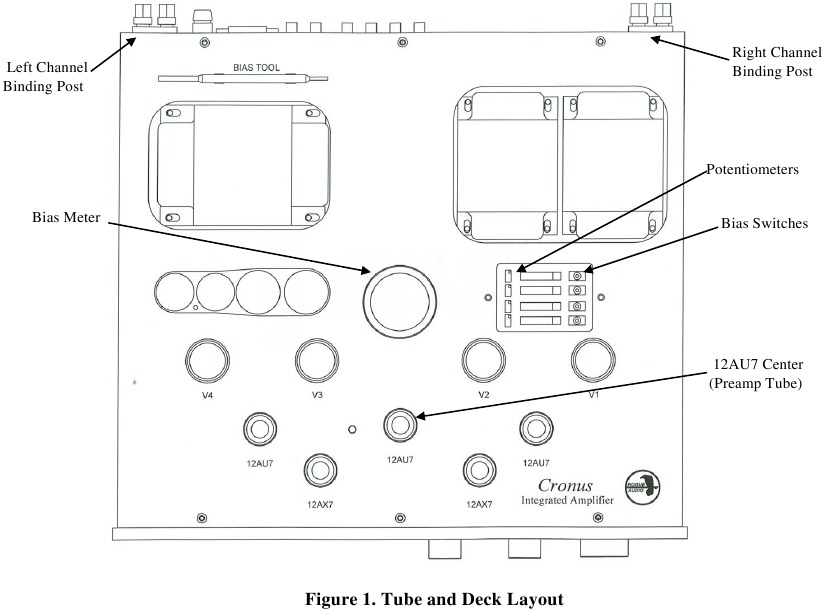

3. Plaats de buizen op de juiste locaties. Raadpleeg Fig. 1. De uitgangsbuizen zijn gemarkeerd volgens de afbeelding (d.w.z. V1, V2, enz.). De kleine signaalbuizen zijn in de fabriek geïnstalleerd.

4. Bewaar het verpakkingsmateriaal. Het verpakkingsmateriaal en de doos zijn zorgvuldig ontworpen om uw waardevolle apparatuur tijdens verzending te beschermen, dus gooi ze niet weg.

DE CRONUS IN UW SYSTEEM INSTALLEREN

De Cronus aansluiten op uw luidsprekers:
De Cronus is uitgerust met 5-weg aansluitklemmen die geschikt zijn voor luidsprekerkabeluiteinden met spade, lug of blanke draad.
De Cronus biedt ook opties voor luidsprekers van 4 of 8 ohm. De geselecteerde impedantie is afhankelijk van de gebruikte luidsprekers. Raadpleeg de handleiding van uw luidspreker of uw plaatselijke dealer om de juiste keuze te bepalen. De versterker is in de fabriek ingesteld op 8 ohm.
Om de impedantie-instelling te wijzigen:

1. Verwijder met een kruiskopschroevendraaier nr. 2 de bovenklep of het platform.
2. Verwijder met een 1/2" steeksleutel de buitenste moer van de positieve (rode) aansluitklem.
3. Verwijder de 8 ohm aftakking (groene draad gemarkeerd met 8) van de aansluitklem. Zorg ervoor dat u de zwarte draad met krimpkous op de klem laat zitten.
4. Verwijder de polyurethaan slang van de ongebruikte 4 ohm draad (geel) en lug.
5. Plaats de 4 ohm draad op de aansluitklem en vervang de buitenste moer.
6. Plaats de polyurethaan slang op de 8 ohm draad en lug.

Gebruik de versterker niet tenzij deze is aangesloten op een luidspreker.

De Cronus aansluiten op broncomponenten:

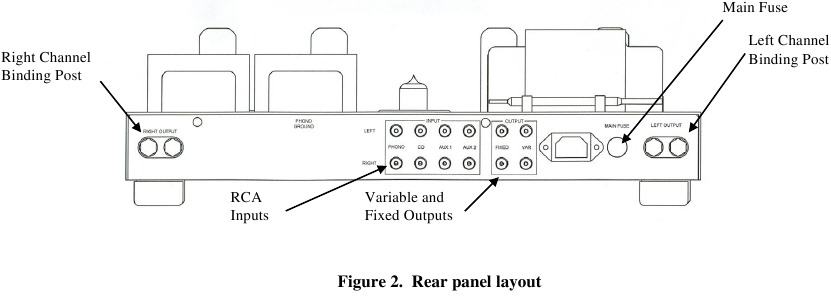

De ingangsaansluitingen op de Cronus worden gemaakt via RCA-aansluitingen aan de achterkant van de versterker. Zie figuur 2. Zorg ervoor dat u hoogwaardige interconnectkabels gebruikt - ze maken wel degelijk een verschil

De Cronus aansluiten op een draaitafel:
De phono-sectie in de Cronus is geschikt voor een breed scala aan cartridges. Lees de gedetailleerde beschrijving voor de installatie van de phonoversterker.

De Cronus aansluiten op een hoofdtelefoon:
De hoofdtelefoonaansluiting bevindt zich op de voorplaat van de versterker, zoals weergegeven in figuur 1. De Cronus-hoofdtelefoonaansluiting is geschikt voor een ¼" of 6 mm hoofdtelefoonconnector. Als u een hoofdtelefoon hebt met een andere connector, kunt u een geschikte adapter gebruiken. Het is normaal dat er een zeer kleine hoeveelheid geluid uit de luidsprekers komt wanneer de hoofdtelefoon is aangesloten (u kunt op dempen drukken om uw luidsprekers volledig stil te maken).

De Cronus aansluiten op het stopcontact:
Sluit het IEC-uiteinde van het meegeleverde afneembare netsnoer aan op de versterker en steek het andere uiteinde in het bijbehorende stopcontact. Het wordt aanbevolen om de Cronus en alle bronnen (CD, tuner, enz.) indien mogelijk op hetzelfde stopcontact aan te sluiten (eventueel met behulp van een stekkerdoos). Dit is om een aardlus te voorkomen.

Locatie van de versterker:
De Cronus heeft een open buisontwerp en is afhankelijk van natuurlijke convectiestroompatronen voor de juiste koeling. Om een goede koeling te garanderen, moet het apparaat zo worden geplaatst dat de luchtstroom niet wordt belemmerd. Bovendien mag het apparaat niet in een afgesloten plank worden geplaatst en moet er minimaal 15 cm vrije ruimte boven zijn.

WERKING VAN DE VERSTERKER

Het systeem inschakelen - Nadat alle juiste aansluitingen zijn gemaakt, bent u nu klaar om de Cronus-geïntegreerde versterker in te schakelen. De aan/uit-schakelaar bevindt zich aan de voorkant van de versterker. Wanneer u uw Cronus inschakelt, wordt deze tijdelijk gedempt om transiënte geluiden te voorkomen. Het rode LED-lampje geeft de gedempte modus aan. Na dertig seconden wordt het rode lampje blauw en kunt u genieten van uw muziek.
Schakel bij het uitschakelen van uw systeem eerst de versterker uit.

Opmerking - Wacht na het uitschakelen van de versterker minstens één minuut om hem weer in te schakelen. Schakel hem niet snel achter elkaar uit en weer in. Als u dit wel doet, kan de voeding niet ontladen tussen de aan/uit-cycli en kan dit leiden tot transiënte geluiden.
Schakelaars en bedieningselementen - De Cronus is uitgerust met volume, balans, bron en een afstandsbediening voor het volume.

• Volume - versterking aanpassen
• Balans - balans van het linker en rechter kanaal
• Bron - selecteert bronmateriaal (PHONO, CD, AUX 1 en AUX 2)
• Power - aan/uit-werking
• Afstandsbediening volume/mute - De Cronus is uitgerust met een analoge volumeregelingsfunctie op afstand. Het volume kan handmatig worden aangepast met de knop op het voorpaneel, of met de meegeleverde afstandsbediening.

DE TUBE-BIAS INSTELLEN

Benodigd gereedschap: bias-tool (meegeleverd met de versterker)
De uitgangsbuizen (de grote) moeten worden "gebiasd" met een rooster-spanning die de stroom van elektrische stroom door de buis regelt. De tube-biasing op de Cronus-versterker is ontworpen om zowel eenvoudig als effectief te zijn. Op sommige versterkers wordt de biasing gedaan voor twee of meer buizen tegelijkertijd. Met deze methode kan de totale stroom die door de groep buizen stroomt correct zijn, maar de stroom door een afzonderlijke buis kan aanzienlijk afwijken van de optimale waarde. Met de Cronus-versterker wordt de bias individueel ingesteld voor elke buis, zodat het juiste werkpunt is verzekerd. Een bijkomend voordeel van deze aanpak is dat, mocht een buis voortijdig uitvallen, de enkele buis kan worden vervangen zonder dat een gematchte set hoeft te worden aangeschaft. Gebruik de volgende procedure om de tube-bias in te stellen:

Er zijn gevaarlijke en mogelijk dodelijke spanningen in deze versterker. Raak geen enkel onderdeel van de versterker aan, anders dan hieronder beschreven. Als u onzeker bent over een van deze instructies, neem dan contact op met uw dealer en laat hem de versterker voor u biasen.

1. Laat de versterker minstens 30 minuten opwarmen.
2. Zet het volume van de voorversterker volledig uit, zodat er geen signaal de versterker binnenkomt
3. Draai de 2 borgschroeven op de bovenklep los.
4. Verwijder de bovenklep.

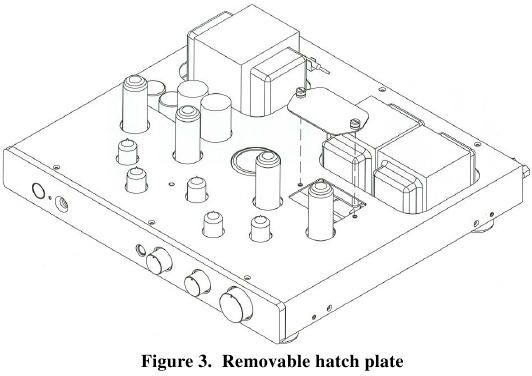

5. De bias-tool is vastgeklikt aan de bovenkant van de afdekking achter de voedingstransformator. Zie Afbeelding 1.
6. Zoek de tuimelschakelaars en bijbehorende kleine potentiometers (ze zijn kubusvormig en hebben een kleine stelschroef aan de bovenkant). Er zijn er vier, één voor elke uitgangsbuis. Let op de bias-meter.
7. Zorg ervoor dat alle tuimelschakelaars naar de meter zijn gericht (run-positie). Begin met een willekeurige schakelaar en zet de schakelaar in de "set" (instellen) positie. U zult zien dat de meter omhoog gaat om aan te geven dat de stroom van de buis nu door de meter stroomt.
8. Draai met de bias-tool langzaam aan de schroef op de potentiometer die naast de schakelaar zit totdat de bias-meter ~ 35 milliampère (mA) aangeeft. Draai de schroef met de klok mee om de bias te verlagen en tegen de klok in om de bias te verhogen. Merk op dat er twee uiteinden aan de bias-tool zitten. Het gebruik van het uiteinde met de verzonken schroevendraaier zal deze bewerking aanzienlijk vergemakkelijken.
9. Zet de schakelaar terug in de "run" (run) positie, waardoor de buis wordt losgekoppeld van het metercircuit.
10. Herhaal de bovenstaande stappen voor elk van de buizen in beide kanalen.

Omdat het een snelle handeling is, moet de tube-bias om de paar maanden worden gecontroleerd. Merk op dat de bias enigszins zal veranderen van dag tot dag als de spanning van het stopcontact fluctueert.
Constant biasen zal de bias-potentiometers voortijdig verslijten, dus pas de bias niet aan, tenzij deze meer dan 4-5 mA afwijkt van de juiste instelling.

Triode/Ultralineair schakelaar

Deze schakelaar bevindt zich op het achterpaneel van de versterker. De uitgangstransformator van een tube-versterker fungeert als de elektrische interface tussen de zeer verschillende impedanties van de luidspreker en de tube-circuits. Er zijn drie fundamentele manieren waarop de uitgangstransformator op het tube-circuit kan worden aangesloten.

1. Tetrode of Pentode-aansluiting - In deze configuratie wordt het hoogste vermogensniveau bereikt, maar ten koste van aanzienlijk hogere vervormingsniveaus. Praktisch gezien is deze manier van werken sonisch inferieur en is deze genegeerd in het Magnum III-ontwerp.
2. Triode-aansluiting - Met deze configuratie wordt het laagste niveau van vervorming bereikt, maar ten koste van het uitgangsvermogen. In het geval van de Cronus is het vermogensniveau in triode hoog genoeg dat het waarschijnlijk voldoende vermogen zal leveren voor bijna elke luidsprekerbelasting.
3. Ultralineaire werking - Met deze configuratie worden vermogensniveaus in de buurt van die van de tetrode-modus bereikt met lage vervormingsniveaus die de niveaus van de triode-werking benaderen. Voor luidsprekers die zeer hoge vermogensniveaus vereisen, zou ultralineair uitstekend geluid en voldoende vermogen moeten leveren.

Met de triode/ultralineaire schakelaar kan de gebruiker de Cronus in een van beide modi gebruiken. Over het algemeen zijn de sonische verschillen subtiel, maar voor een bepaalde luidspreker zal de ene modus waarschijnlijk beter klinken dan de andere. Er is een complexe relatie tussen de uitgangstransformator en het crossover-netwerk, dus probeer beide en kijk welke het beste werkt in uw systeem. Deze schakelaar kan worden bediend terwijl de versterker speelt, maar u hoort een klein relaisgeluid via de luidspreker.

Phono-voorversterker

De Magnum III bevat een hoogwaardige phono-sectie die geschikt is voor de overgrote meerderheid van de vandaag beschikbare phono-cartridges. Het is door de gebruiker configureerbaar en heeft aanpassingen voor versterking en resistieve belasting. De Cronus wordt geleverd met de versterking ingesteld op 45 dB en de belasting ingesteld op 47K. Deze opstelling is geschikt voor de meeste cartridges met hoge output. Voordat u de afdekking verwijdert om belasting- of versterkingsaanpassingen uit te voeren, schakelt u de stroom van de Cronus uit en laat u alle spanningen gedurende ten minste 30 minuten weglopen. Laat de Cronus gedurende deze tijd aangesloten op de muur, zodat de spanningen goed kunnen weglopen. Nadat de Cronus minstens 30 minuten heeft gestaan, koppelt u het netsnoer los van de muur of de achterkant van het apparaat.

Deze versterker gebruikt spanningen die letsel of de dood kunnen veroorzaken. Open de versterker nooit terwijl deze is aangesloten en wacht altijd minstens 30 minuten na het uitschakelen van het apparaat voordat u het elektriciteitssnoer loskoppelt en het apparaat opent. Dodelijk spanningen kunnen in de elektronica achterblijven nadat het apparaat is losgekoppeld.
Om toegang te krijgen tot de phono-aanpassingen verwijdert u de vier uitgangsbuizen en let u op de bijbehorende tube-sockets. Verwijder vervolgens de 14 afdekschroeven met een #2 kruiskopschroevendraaier en til de afdekking eraf.

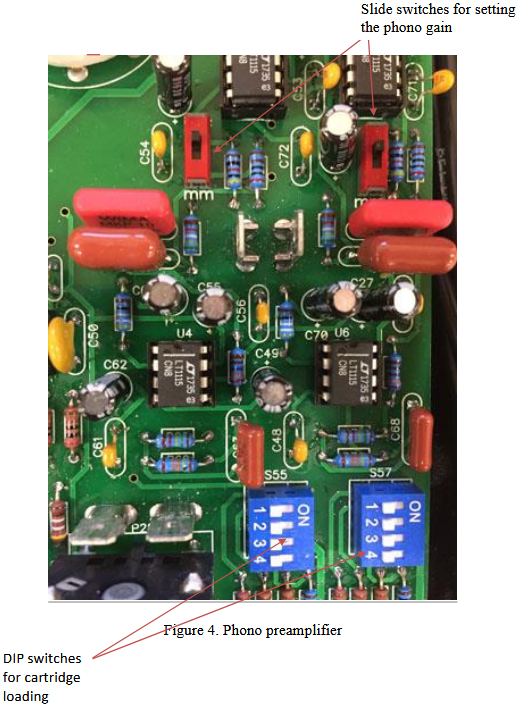

De cartridge-belasting instellen - De cartridge-belasting DIP-schakelaars bevinden zich aan de rechterkant van de hoofdprintplaat (afbeelding 4). Het is belangrijk erop te wijzen dat de door de cartridge-fabrikanten aanbevolen belasting moet worden beschouwd als een startpunt en niet als een absolute waarde. Systemen en draaitafelopstellingen variëren aanzienlijk en als u het meeste uit uw analoge opstelling wilt halen, neem dan de tijd om de instellingen te vinden die het beste klinken in uw systeem.

Resistieve belasting - Er zijn twee sets DIP-schakelaars (S55 en S57) voor het instellen van de resistieve belasting (één per kanaal). De vier schakelaars zijn gelabeld met A, B, C en D. Afbeelding 4 toont alle schakelaars in de uit-stand (47K ohm). De laadopties worden hieronder weergegeven in Tabel 1.

Resistieve Laadtabel (zie afbeelding 3)
Tabel 1

De phono-versterking instellen - De twee rode schuifschakelaars worden gebruikt om de versterking in te stellen en bevinden zich aan de rechterkant van de hoofdprintplaat (Afbeelding 4).
Als de schakelaars in de "mc" richting worden geplaatst, wordt 60 dB versterking geleverd, wat het beste is voor cartridges van 0,4 mV en hoger. U kunt een cartridge met een lagere output gebruiken, maar u krijgt mogelijk niet voldoende volume. Wanneer de schakelaars in de "mm" positie worden geplaatst, levert de phono 45 dB versterking, wat geschikt is voor moving magnet (MM) en high output moving coil (MC) cartridges.
Een instelling van 60 dB versterking en 47K belasting wordt weergegeven in Afbeelding 4.

PROBLEEMOPLOSSING

Speakerbrom

Als er van op enkele centimeters van de luidspreker een brom te horen is, is er waarschijnlijk sprake van een aardlus. Zorg ervoor dat de versterker en alle bronnen indien mogelijk op hetzelfde stopcontact zijn aangesloten. Als dit de brom niet verhelpt, neem dan contact op met de klantenservice van Rogue Audio voor verder advies.

Buis wil niet biasen

Als de meter een waarde aangeeft, maar de buis niet wil biasen, is de buis waarschijnlijk defect. Als er geen meterwaarde kan worden bereikt, controleer dan de zekering (1/4 Amp traag). Als de zekering defect is, vervang dan de zekering en stel vervolgens de bias in. Als de bias niet vanzelf in stand wordt gehouden en de zekering opnieuw doorbrandt, moet de buis worden vervangen.

Biasmeterstand is te hoog

Controleer of er niet twee bias-schakelaars zijn ingeschakeld.

Uitvoer klinkt vervormd

Controleer de bias van de uitgangsbuizen om er zeker van te zijn dat de buizen goed werken.

ZEKERINGSWARDEN

Hoofdzekering op achterpaneel (1) – 5 Amp traag 120V versies
Hoofdzekering op achterpaneel (1) – 2,5 Amp traag 220V-240V versies
Buiszekeringen (4) – 1/4 Amp traag
Voedingszekering op PCB (1) – ¾ Amp traag

SPECIFICATIES

Deze versterker gebruikt spanningen die letsel of de dood kunnen veroorzaken. Open de versterker nooit als deze is aangesloten en wacht altijd minstens een uur nadat u het apparaat hebt uitgeschakeld om de stekker uit het stopcontact te halen en het apparaat te openen. Dodelijk spanningen kunnen in de elektronica aanwezig blijven nadat het apparaat is losgekoppeld.

De stroomaansluiting voor deze versterker vereist een geaard stopcontact met drie pennen. Dodelijk spanningen kunnen aanwezig zijn als de versterker niet goed is geaard.

De verbindingspunten/luidsprekeraansluitingen gemarkeerd met een ⚡ zijn GEVAARLIJK LEVEND. Gebruik alleen de juiste kabels.

Dit apparaat mag niet worden blootgesteld aan druppelend of spattend water. Plaats geen met vloeistof gevulde objecten op dit apparaat.
