Browne Amplification PROTEIN Handleiding
INLEIDING
De Protein 2 in 1 Overdrive is een samenwerking tussen David Brown en gitarist/producer Adam Sniegowski. Na jarenlang onderweg te zijn geweest en in de studio te hebben gewerkt met backline versterkers die erg inconsistent konden zijn, kwam Adam naar Dave met de vraag om een dubbele overdrive te creëren die geweldig zou klinken met elke backline die hij tegenkwam. Ze begonnen met twee overdrives waar ze dol op waren, die goed samenwerkten, maar een paar inherente problemen hadden. Dave ging aan de slag om die problemen op te lossen zonder de ziel van de originelen te verliezen.
De Blue Side is gebaseerd op de klassieke OD die onder meer door John Mayer werd gebruikt op het album "Continuum". Dave pakte problemen aan zoals het gebrek aan output, paste de toonregeling aan en experimenteerde om te ontdekken wat volgens ons onze favoriete versie is van dit type circuit, terwijl het toch trouw blijft aan zijn roots.
De Green Side is geïnspireerd op de klassieke "Nashville" overdrive. Dit pedaal is gebruikt op de pedalenborden van sessie-grootheden van Tim Pierce tot Jerry McPherson. We hebben de hoeveelheid gain (vervorming) verlaagd om het bruikbaar te maken over de hele sweep van het pedaal, wat van de middentonen teruggebracht om het niet zo uitgehold te maken, en wat van de woofiness in de lage tonen geëlimineerd. Hierdoor kan het wat lage midden "beef" terug aan je toon toevoegen zonder modderig te worden.
Het geheime "derde" kanaal van dit pedaal is misschien wel onze favoriet. Wanneer je de groene kant in de blauwe kant van dit pedaal laat lopen, krijg je extra gain en volheid zonder aan noothelderheid in te boeten of die "mushiness" te krijgen die kan optreden bij het stapelen van sommige overdrives.

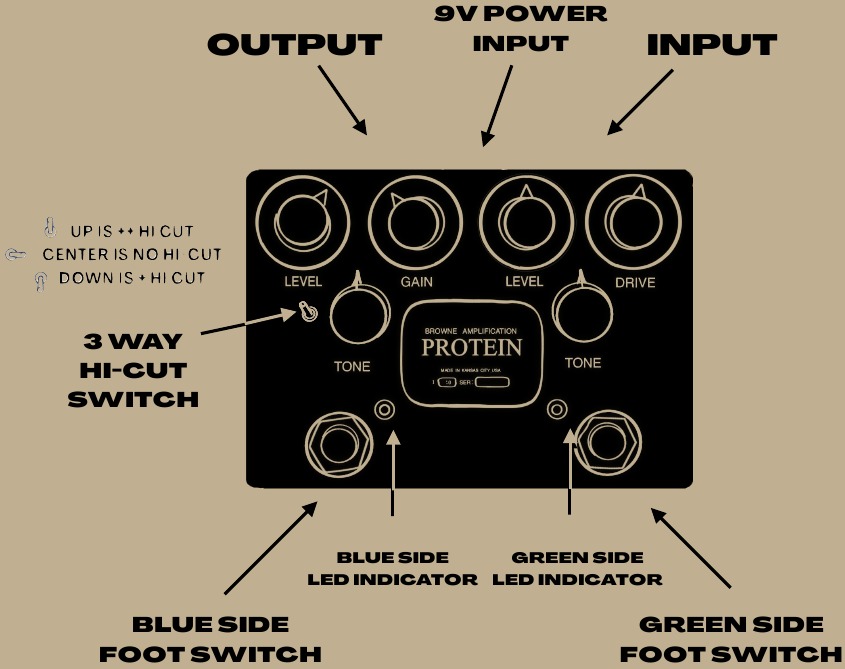

OVERZICHT
LINKERZIJDE - Protein Dual Overdrive (de BLUE-kant)
LEVEL - Regelt het uitgangsvolume. Links is minder, rechts is meer. Deze kant heeft VEEL output, dus wees je daarvan bewust!
GAIN - Regelt de hoeveelheid drive of gain, net als een buizenversterker die op hoog volume wordt gebruikt. Je zult merken dat naarmate je de drive hoger zet, het ook helderder wordt. Links is minder, rechts is meer.
TONE - Regelt de hoeveelheid helderheid. Rechts is helderder, links is donkerder. De toonregeling is actief en zeer interactief met het pedaal.
DE BLUE SIDE is een overdrive met een lagere gain, veel headroom en tonnen output. Het stapelt goed met andere drive/fuzz-pedalen en we raden aan om The Protein als laatste in je keten van drives te gebruiken. We raden aan om te beginnen met de blauwe kantregelaars allemaal op twaalf uur of recht omhoog.
HI-CUT SWITCH - Schakelaar aan de linkerkant van het pedaal die de hoogste frequenties afsnijdt voor het geval de algehele toon te helder is. De middelste positie is "OFF". De onderste positie is een lichte hi-cut (de minste hoeveelheid hi-cut). De bovenste positie is de MEESTE hi-cut.
RECHTERZIJDE - Protein Dual Overdrive (de GREEN-kant)
LEVEL - Regelt het uitgangsvolume. Links is minder, rechts is meer.
DRIVE - Regelt de hoeveelheid drive of gain, net als een buizenversterker die op hoog volume wordt gebruikt. Links is minder, rechts is meer. Deze kant van het pedaal heeft meer midrange dan de linkerkant, voor een korreliger toon.
TONE - Regelt de hoeveelheid helderheid. Rechts is helderder, links is donkerder. De toonregeling is actief en zeer interactief met het pedaal.
DE GREEN SIDE is een drive met een iets hogere gain en iets meer compressie, zodat hij goed opvalt in een mix.
Het is geweldig voor leads en crunchy ritmes. We raden aan om te beginnen met de Level op 1 uur, de Tone op twaalf uur en de Gain op 11 uur. Deze instellingen klinken op zichzelf geweldig en werken heel goed samen.

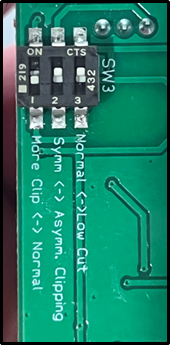

INTERNE SCHAKELAARS
- MORE CLIP (uiterst links)
Met de hard clipping-schakelaar heb je toegang tot een nieuwe set hard clipping-diodes die extra beet, agressie en gain toevoegen. Deze instelling verlaagt het uitgangsvolume een beetje, dus je zult de Level hoger moeten zetten.
UP = MORE CLIP
DOWN = STOCK SETTING
Bij gebruik van MORE CLIP raden we ten zeerste aan om te beginnen met de ASYMMETRICAL CLIPPING-optie. - ASYMMETRICAL CLIPPING (midden)
Dit schakelt tussen Stock Symmetrical soft clipping en Asymmetrical soft clipping. De Asymmetrical clipping-schakelaar zorgt ervoor dat de Green-kant op een nieuwe manier open gaat en opbloeit met meer punch en minder compressie."
UP = STOCK SYMMETRICAL
DOWN = ASYMMETRICAL CLIPPING - LOW CUT (of bass cut) (uiterst rechts)
Hiermee kun je naar wens wat van het laag afrollen.
Als je vindt dat de Green-kant iets te veel bas heeft, kun je met de low cut-schakelaar de perfecte hoeveelheid laag afrollen om bij je setup te passen.
UP = STOCK SETTING
DOWN = LOW CUT ENABLED
Om toegang te krijgen tot de interne schakelaars, draai je de vier kruiskopschroeven los waarmee de achterplaat is bevestigd. Binnenin zie je een dipswitch met 3 schakelaars. Draai de schakelaars voorzichtig en met een kleine platte schroevendraaier in de gewenste stand.
![]()
JACKS
INPUT - 1/4" jack aan de rechterbovenkant van het pedaal.
OUTPUT - 1/4" jack aan de linkerbovenkant van het pedaal.
POWER - Gebruikt 9V DC Negative Center. Gebruik niet meer dan 9V DC. Je garantie vervalt. ~130mA verbruik.
Optionele MIDI-upgrade is beschikbaar. Dit voegt MIDI-functionaliteit toe aan je pedaal (MIDI-optie om je voetschakelaars alleen aan en uit te zetten).
Neem contact met ons op voor meer info.

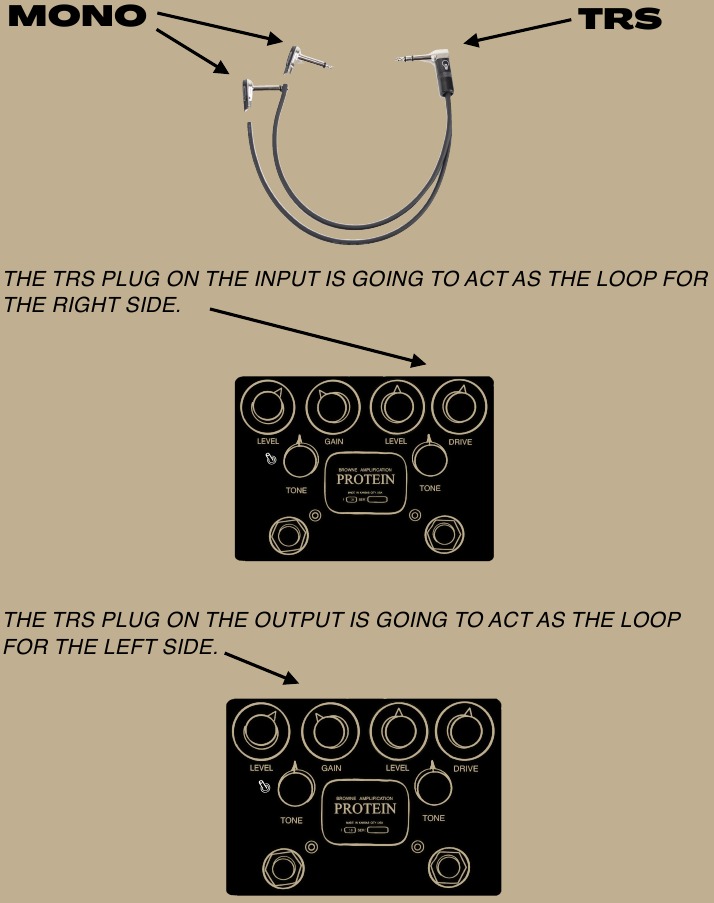

TE GEBRUIKEN MET EEN LOOPSCHAKELAAR ZOALS DE RJM MASTERMIND ECT.

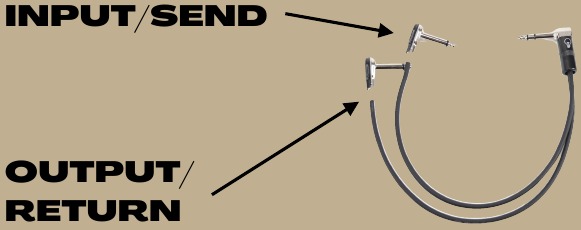

Je hebt 2 x TRS naar DUAL MONO kabels nodig zoals deze -
TIP IS DE INPUT/SEND VAN JE LOOP RING IS DE OUTPUT/RETURN NAAR JE LOOP.

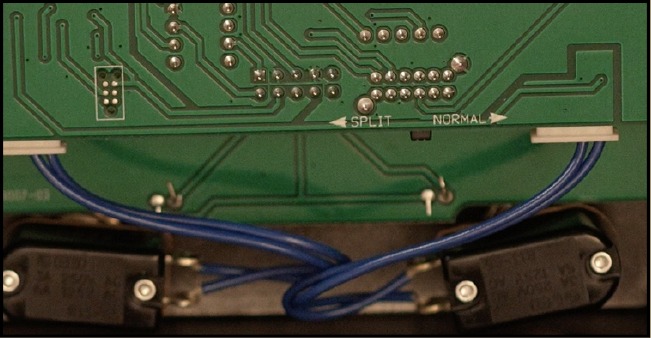

ER ZIT EEN SCHAKELAAR IN HET PEDAAL DIE NAAR DE "SPLIT"-POSITIE MOET WORDEN GEZET OM HET OP DEZE MANIER TE GEBRUIKEN. VERWIJDER DE VIER SCHROEVEN VAN HET ACHTERPANEEL EN ZET DE SCHAKELAAR IN DE SPLIT-POSITIE.

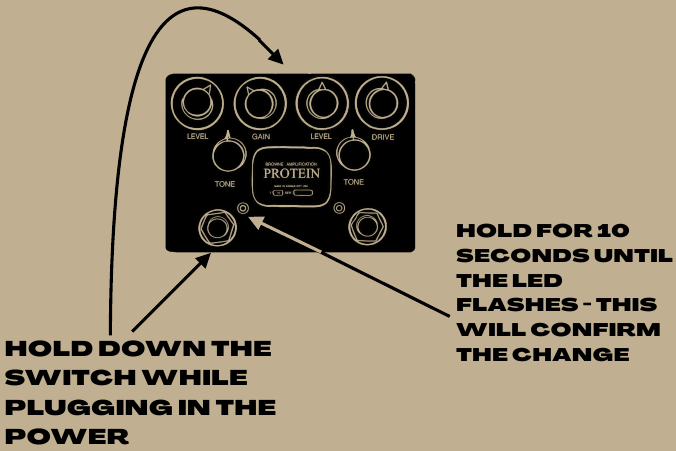

AANPASBARE BEGINSTAND
ELKE SCHAKELAAR KAN WORDEN AANGEPAST OM "AAN" TE STAAN BIJ HET OPSTARTEN OF "UIT" TE STAAN BIJ HET OPSTARTEN DOOR DE SCHAKELAAR 10 SECONDEN INGEDRUKT TE HOUDEN TERWIJL JE HET PEDAAL OP DE STROOM AANSLUIT.
SPECIFICATIES
FORMAAT PEDAAL - 120mmx94mmx56mm (inclusief knophoogte)
DIT PEDAAL VEREIST STANDAARD 9V DC NEGATIEVE VOEDING met een STROOMVERBRUIK van ~130mA.
Al onze pedalen gebruiken een standaard 9v DC-adapter met een negatieve aarde. We raden altijd een hoogwaardige voeding aan die gebruik maakt van geïsoleerde stroom. Gebruik alleen een voeding die speciaal is gemaakt voor gitaarpedalen, anders riskeer je het pedaal te beschadigen. Het gebruik van een voeding met de verkeerde polariteit of die een overspanning aan een pedaal geeft, zal het ernstig beschadigen en de garantie dekt dit niet. Met andere woorden - geen 18V alsjeblieft! www.browneamplification.com
Veiligheidsinformatie voor Browne Amplification Gitaarpedalen
Elektrische veiligheid:
Dit product is ontworpen om te werken op 9V DC. Gebruik alleen een gecertificeerde 9V DC-adapter die voldoet aan de relevante veiligheidsnormen.
Zorg ervoor dat het pedaal niet wordt blootgesteld aan vocht of extreme temperaturen om het risico op elektrische schokken of brand te voorkomen.
Mechanische veiligheid:
Het pedaal is ontworpen zonder blootliggende elektrische onderdelen. Zorg ervoor dat het apparaat op een stabiele, droge ondergrond wordt geplaatst om ongelukken te voorkomen.
Probeer het pedaal niet te openen of aan te passen. Alleen gekwalificeerd personeel mag het apparaat onderhouden.
Bescherming tegen schadelijke stoffen:
Dit product voldoet aan de EU RoHS-normen, wat ervoor zorgt dat er geen schadelijke stoffen zoals lood, kwik of cadmium worden gebruikt bij de fabricage van dit pedaal.
CE-markering:
Dit product draagt de CE-markering, wat de naleving van de EU-normen voor veiligheid, gezondheid en milieubescherming aangeeft.
Gebruiksinstructies:
Gebruik het pedaal niet in omgevingen waar het kan worden blootgesteld aan vloeistoffen of overmatig stof.
Zorg er bij het aansluiten van je pedaal voor dat de voeding correct is beoordeeld voor het pedaal om schade aan het apparaat of veiligheidsrisico's te voorkomen.
Koppel het pedaal altijd los wanneer het gedurende langere tijd niet wordt gebruikt.
GPSR-VERKLARING
Browne Amplification Protein Dual Overdrive V4
SKU - BA-PV4
Browne Amplification - info@browneamps.com - Overland Park, Kansas, USA
EU Authorized Representative - Lef & Liefde - S. De Knoop - Gemma Frisiusstraat 2
Waalwijk Nederland 5141AW
+31645411826
info@browneamps.com
www.browneamps.com
